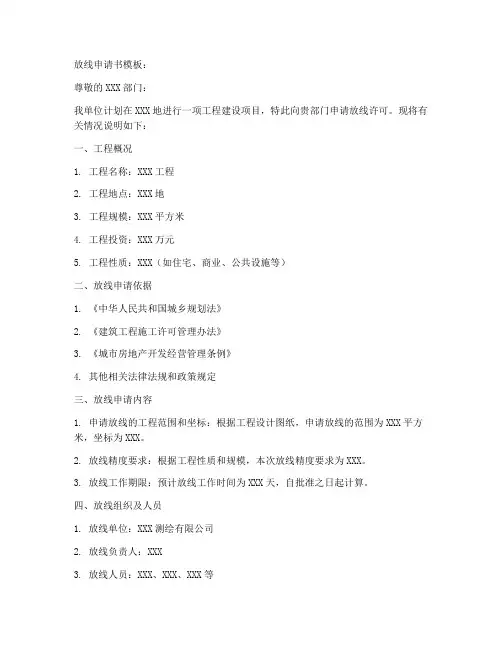

放线申请书模板：尊敬的XXX部门：我单位计划在XXX地进行一项工程建设项目，特此向贵部门申请放线许可。
现将有关情况说明如下：一、工程概况1. 工程名称：XXX工程2. 工程地点：XXX地3. 工程规模：XXX平方米4. 工程投资：XXX万元5. 工程性质：XXX（如住宅、商业、公共设施等）二、放线申请依据1. 《中华人民共和国城乡规划法》2. 《建筑工程施工许可管理办法》3. 《城市房地产开发经营管理条例》4. 其他相关法律法规和政策规定三、放线申请内容1. 申请放线的工程范围和坐标：根据工程设计图纸，申请放线的范围为XXX平方米，坐标为XXX。
2. 放线精度要求：根据工程性质和规模，本次放线精度要求为XXX。
3. 放线工作期限：预计放线工作时间为XXX天，自批准之日起计算。
四、放线组织及人员1. 放线单位：XXX测绘有限公司2. 放线负责人：XXX3. 放线人员：XXX、XXX、XXX等五、保障措施1. 严格遵守国家法律法规，确保放线工作合法合规。
2. 严格按照设计图纸和规范要求进行放线，确保工程质量。
3. 做好放线过程中的安全防护措施，确保人身和财产安全。
4. 及时向贵部门报告放线工作进展情况，配合相关部门进行检查。
六、申请放线的时间根据工程进度安排，我们计划于XXX日开始进行放线工作。
为确保工程顺利进行，恳请贵部门尽快审批放线申请。
七、其他事项1. 放线费用已纳入工程预算，由我单位承担。
2. 放线过程中如遇到问题，我单位将积极配合贵部门进行处理。
特此申请，敬请审批。
申请人：XXX（单位名称）联系人：XXX联系电话：XXX申请时间：XXX年XXX月XXX日附件：1. 工程设计图纸2. 放线单位资质证书3. 放线人员资格证书4. 其他相关材料注：本模板仅供参考，具体内容请根据实际情况进行调整。
在提交申请时，请确保所提供信息真实、完整。
测量放线成果报告1. 引言本报告旨在总结和归纳测量放线的成果和结果。
测量放线是一项重要的测量工作，用于在土地开发和建筑工程中确定准确的位置和尺寸。
通过测量放线，可以确保土地开发和建筑工程的准确性和可行性。
本报告将详细描述测量放线的过程和所得成果。
2. 测量方法2.1 测量设备在进行测量放线工作之前，我们对测量设备进行了选择和准备。
主要使用以下测量设备：•全站仪：用于测量地面点的水平和垂直角度，以确定其位置。
•测距仪：用于测量地面点之间的距离，以获取准确的尺寸参数。
•磁针：用于确定地面点的方向。
2.2 测量过程测量放线的过程包括确定标志点、确定放线方向和测量距离。
具体步骤如下：1.在测量区域内确定标志点，一般选择容易识别和固定的地标物体作为标志点。
2.使用全站仪测量标志点的水平和垂直角度，并记录下来。
3.根据测量结果，确定放线方向，并使用全站仪指示出方向。
4.沿着放线方向使用测距仪测量点之间的距离，并记录下来。
5.根据测量结果计算出每个点的坐标，并进行标记。
3. 测量成果经过测量放线工作，我们获得了准确的测量成果。
主要包括以下几个方面的成果：3.1 土地边界标志通过测量放线，我们可以确定土地的边界标志。
这对于土地开发和土地交易非常重要，可以确保土地使用的合法性和准确性。
3.2 建筑结构位置测量放线还可以确定建筑结构的位置。
在建筑工程中，确保建筑结构的准确位置是非常重要的，可以避免建筑结构与其他建筑物或基础设施发生冲突。
3.3 地面高程通过测量放线，我们能够获取地面点的高程信息。
这对于土地开发和土地利用规划非常重要，可以确定地面的坡度和地势，进行合理的土地开发和建设规划。
3.4 建筑物尺寸测量放线可以帮助确定建筑物的准确尺寸。
这对于建筑工程和土地开发来说非常重要，可以确保建筑物的设计和施工与规划要求一致。
4. 结论测量放线是一项重要的测量工作，可以为土地开发和建筑工程提供准确的位置和尺寸参数。
通过测量放线，我们可以确定土地边界标志，建筑结构位置，地面高程和建筑物尺寸等信息。
工程施工测量放线记录时间：2022年6月15日地点：XX施工现场施工单位：XX建筑工程有限公司测量单位：XX测绘有限公司参与人员：工程监理、项目经理、放线员等一、工程概况本工程为XX项目，位于XX区域，总建筑面积为XXXX平方米，由XX建筑工程有限公司承建。
本次测量放线工作主要针对建筑物地基、墙体、柱框结构进行，以确保施工精度和质量。
二、测量设备1. 全站仪：用于测量建筑结构的位置、高程等参数。
2. 线路仪：用于确定建筑物的外围边界线。
3. 测量尺：用于测量建筑结构的长度、宽度等尺寸。
4. 其他必要工具：标尺、曲线尺、铁锤等。
三、测量放线过程1. 测量前准备在测量之前，放线员需要了解建筑设计图纸和相关技术要求，确定测量范围和任务分工。
同时检查测量设备和工具是否完好，确保测量工作的顺利进行。
2. 测量地基首先放线员使用全站仪确定建筑物的地基位置和高程，包括地基边界、基础坑底面等。
同时使用线路仪标明基础边界线，确保基础施工的准确性。
3. 测量墙体接下来放线员使用全站仪测量建筑墙体的位置和高度，并用测量尺确定墙体的长度和宽度。
根据设计图纸的要求，确保墙体的垂直度和平整度。
4. 测量柱框结构最后放线员使用全站仪对建筑物的柱框结构进行测量，包括柱子、梁和框架等。
确保柱框结构的位置准确、高程一致，并使用测量尺检查柱子和梁的尺寸是否符合设计要求。
四、测量放线结果经过一天的测量放线工作，本次测量取得了以下结果：1. 地基测量：地基基准边界线标明清晰，基础坑底面高程符合要求。
2. 墙体测量：墙体位置准确，高度达到设计要求，墙体长度和宽度符合施工要求。
3. 柱框结构测量：柱子、梁和框架位置准确，高程一致，尺寸符合设计要求。
五、测量放线总结本次测量放线工作顺利完成，测量结果符合设计要求，为后续施工工作提供了准确的数据支持。
同时也在施工过程中发现了一些问题，及时整改和调整，确保工程质量和进度。
以上是本次工程施工测量放线的记录，希望能对大家的工程测量工作有所帮助。
尊敬的XX部门领导：您好！我单位（以下简称“本单位”）拟在XX地区进行一项放线作业，特此向贵部门提交规划放线申请书，敬请审批。
一、项目概况1. 项目名称：XX地区放线作业2. 项目地点：XX地区3. 项目规模：XX平方公里4. 项目周期：XX个月5. 项目预算：XX万元二、放线作业内容1. 作业范围：根据项目需求，对XX地区进行地形、地貌、地质等方面的实地调查和数据采集。
2. 作业方法：采用先进的GPS测量技术，结合地面控制点和卫星遥感数据，进行高精度放线。
3. 作业成果：提供完整的地形、地貌、地质放线数据，为后续项目施工提供依据。
三、申请理由1. 符合国家政策：根据《中华人民共和国测绘法》等相关法律法规，本项目放线作业符合国家政策要求。
2. 保障工程质量：本项目放线作业旨在为后续施工提供准确的数据支持，确保工程质量。
3. 提高工作效率：采用先进的技术手段，有助于提高放线作业的效率和精度。
四、安全保障措施1. 严格遵守国家法律法规，确保放线作业的合法性。
2. 配备具备专业资质的测量人员，确保放线作业的准确性。
3. 加强安全教育，提高作业人员的安全意识，确保放线作业的安全性。
4. 做好环境保护工作，尽量减少放线作业对周边环境的影响。
五、申请事项1. 请贵部门对本次放线作业给予审批和支持。
2. 请贵部门协助宣传和推广先进测量技术在工程建设中的应用。
3. 请贵部门对放线作业过程中可能遇到的问题给予指导和帮助。
六、后续工作计划1. 在获得贵部门审批后，尽快组织人员开展放线作业。
2. 定期向贵部门汇报放线作业进展情况，确保项目按计划进行。
3. 完成放线作业后，及时向贵部门提交成果资料，为后续项目施工提供支持。
敬请贵部门审批，如有任何疑问，请随时与本单位联系。
联系方式：联系电话：XXXXXXXXXX联系人：XXX电子邮箱：XXXXXXXXXX附件：1. 项目可行性研究报告2. 放线作业方案3. 作业人员资质证明此致敬礼！单位名称：XXXXXXXXXX单位地址：XXXXXXXXXX联系人：XXX联系电话：XXXXXXXXXX申请日期：XXXX年XX月XX日。
全站仪放线使用方法全站仪是一种用于测量和记录地面特定点的仪器，它在建筑、道路施工、地质勘探等领域都有广泛的应用。
放线是全站仪的一项基本功能，正确的放线使用方法对于测量结果的准确性至关重要。
下面将详细介绍全站仪放线使用方法。
1. 准备工作。
在进行放线之前，首先需要对全站仪进行基本的准备工作。
包括检查全站仪的电量是否充足，调节仪器的水平度，清洁仪器镜头等。
确保全站仪处于良好的工作状态，以保证测量结果的准确性。
2. 设置测量点。
在进行放线之前，需要先确定测量点的位置。
根据实际需要，选择合适的测量点，并在地面上做好标记，以便后续的测量操作。
3. 连接设备。
将全站仪与计算机或移动设备进行连接，确保设备之间的通讯畅通。
这样可以实时传输测量数据，并进行数据处理和分析。
4. 校准仪器。
在进行放线之前，需要对全站仪进行校准。
校准的目的是确保仪器的测量结果准确无误。
校准包括水平校准、垂直校准等步骤，需要按照仪器说明书上的操作步骤进行。
5. 进行放线。
确定测量点位置后，可以开始进行放线操作。
操作人员需要按照预先设定的测量参数，如方位角、水平角、垂直角等，对测量点进行精确的测量。
在操作过程中，需要保持仪器稳定，避免外界干扰，以确保测量结果的准确性。
6. 数据处理。
完成放线测量后，需要对测量数据进行处理和分析。
可以通过连接的计算机或移动设备进行数据传输和处理，得出最终的测量结果，并进行必要的校正和修正。
7. 结果展示。
最后，将测量结果进行展示和记录。
可以通过打印报告、生成图表、导出数据等方式，将测量结果进行展示和归档，以备后续的分析和应用。
总结。
全站仪放线是一项重要的测量工作，正确的使用方法可以确保测量结果的准确性和可靠性。
在进行放线操作时，需要注意仪器的准备工作、测量点的设置、仪器的校准、放线操作的精确性以及数据的处理和展示等方面，以确保测量工作的顺利进行和结果的准确可靠。
定位放线记录范文1.项目名称:XYZ建筑工程项目2.施工单位:ABC建筑有限公司3.定位放线日期:2024年3月15日1.定位放线目的：本次定位放线的目的是根据设计图纸的要求，在施工现场准确地标定出建筑物的各个部位的位置和尺寸，以确保施工过程中的准确性和效率。
2. 定位放线地点：本次定位放线的地点为XYZ建筑工程项目的施工现场，具体位置为：xxxxxx。
3.参与人员：本次定位放线的参与人员包括：-现场技术主管：张先生-项目经理：李先生-测量员：王先生4.定位放线工具：本次定位放线所使用的工具包括：-全站仪：用于测量建筑物的位置和角度。
-杆垂尺：用于测量建筑物高度。
-塔尺：用于测量建筑物的线段和尺寸。
-钢钉和尺：用于标定建筑物的各个定位点。
5.定位放线过程：a)根据设计图纸，确定建筑物的各个定位点，并在地面上使用钢钉进行标定。
b)使用全站仪进行测量，确定建筑物的位置和角度，并进行记录。
c)使用杆垂尺进行建筑物高度的测量，并进行记录。
d)使用塔尺进行建筑物的线段和尺寸测量，并进行记录。
e)验证测量结果的准确性，并进行修正。
f)将测量结果整理并进行报告。
6.定位放线结果：-建筑物的各个定位点已经准确地标定在地面上，并进行了记录。
-建筑物的位置和角度已经测量并记录，确保了施工的准确性。
-建筑物的高度和尺寸已经测量并记录，确保了施工的精确度。
7.定位放线总结：本次定位放线工作顺利完成，通过准确地标定建筑物的各个部位的位置和尺寸，确保了施工的准确性和效率。
同时，本次定位放线过程中所使用的工具和参与人员的专业能力也得到了充分的发挥，保证了测量结果的准确性和可靠性。

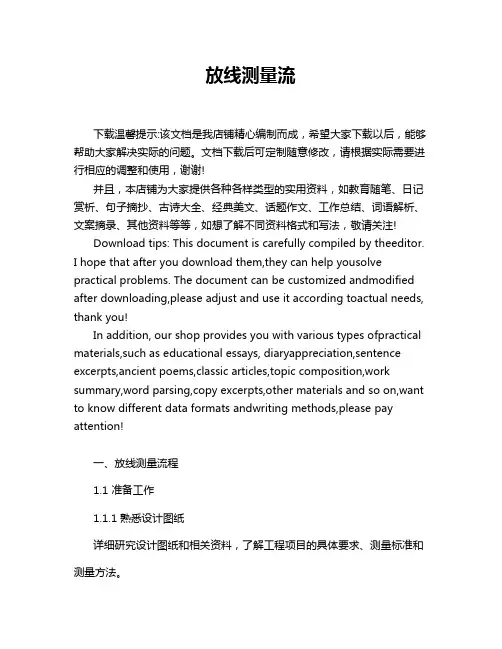

放线测量流下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、放线测量流程1.1 准备工作1.1.1 熟悉设计图纸详细研究设计图纸和相关资料，了解工程项目的具体要求、测量标准和测量方法。

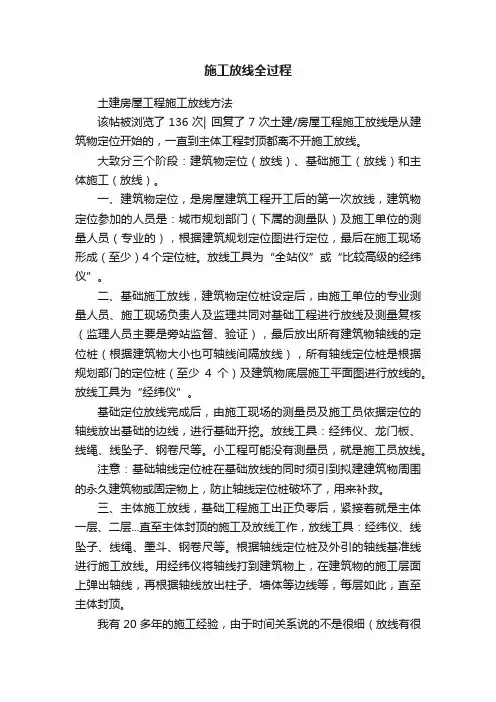

施工放线全过程土建房屋工程施工放线方法该帖被浏览了136次| 回复了7次土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。
大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。
施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。
全站仪的放样步骤前期工作：（1）检查全站仪是否在鉴定证书合格期内，确定是否为可用正常设备；（2）检视全站仪脚螺旋和微调等螺旋是否在初始零位置；（3）在全站仪中新建项目，将已知控制点坐标和放样点设计坐标上传到全站仪的新建项目中。
（像嘉森这边是在放点的时候才输的坐标）给仪器充电（4）首先选取两个已知点，一个作为测站点，另外一个为后视点，要进行定向的。
（5）阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。
（6）准备仪器和工具，使用的仪器必须在有效的检定周期内，给仪器和对讲机充电。
注意事项:在放样过程中，水平度盘始终锁定在放样点的方向上，测量员须指导司尺员来调整棱镜位置到达指定的方向，（意思就是说在放样过程不允许动水平制动螺旋）1、校核仪器有计量部门出具的校核合格证，或现场通过对测绘院交桩的已知点进行复核、若偏差在允许范围内，则说明仪器测量精度符合要求。
2.使用距离和角度放样测量、坐标放样测量时，注意输入测站点坐标、后视点坐标后再对测站点坐标进行一次确认，并测量后视点坐标与已知后视点坐标进行校核。
3、外业操作前对测量数据做好准备，并根据现场地形情况确定测量线路。
4、必须遵循“先整体后局部、先高级后低级、先控制后碎部”的原则组织测量。
5、测量前对已知控制点进行闭合、平差。
6、作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。
7、考虑环境对测量精度的影响。
如日光、气压、温度、风力、空气透明度等。
日光下测量应避免将物镜直接瞄准太阳，若在太阳下作业应安装滤光器；风级较大对仪器和棱镜的稳定产生影响；仪器处于高温或震动环境对测量结果误差较大。
8、及时对测量数据存储和整理。
放样步骤一：整平仪器：注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。
（1）将三脚架打开,伸长到适当高度，拧紧三个固定螺丝，固定其中一个脚架，松动土质处可把该脚踩住。
苏一光全站仪控制测量操作步骤新审批稿苏一光全站仪是一种专门用于测量工程建设中的角度、距离和高程的精密仪器。
它广泛应用于建筑、公路、桥梁、铁路等工程项目中。
掌握全站仪的测量操作步骤对于正确、准确地进行工程测量非常重要。
下面将介绍苏一光全站仪的控制测量操作步骤。
一、仪器的准备与设置1.选择测量地点：根据测量任务的要求，选择合适的位置进行测量。
确保测点的稳定性和安全性。
2.仪器的放置：将全站仪放置在稳固的三脚架上，并用水平尺进行调平，确保仪器的水平度。
3.仪器的电源：连接全站仪的电源，并确保电池电量充足。
4.设置仪器参数：根据实际测量需求，设置仪器的参数，如测量单位、测量模式等。
二、指向目标和测量1.指向目标：通过操作仪器上的调节器，使全站仪的视轴指向目标点。
可以使用目标板等辅助工具来帮助指向。
确保视轴与目标点垂直。
2.锁定目标：通过按下仪器上的锁定按钮，锁定目标点。
目标点会被记录在仪器的内存中。
3.开始测量：按下测量按钮，开始测量。
全站仪会自动测量目标点的角度、距离和高程，并将数据显示在仪器的屏幕上。
4.测量后续点：根据测量任务的要求，继续指向并测量其他目标点，按照同样的步骤进行操作。
三、数据处理和记录1.数据导出：将测量的数据导出到计算机或存储设备中，以备后续的数据处理和分析。
2.数据处理：使用专业的测量软件对测量数据进行处理和分析，得出所需的测量结果。
3.结果记录：将测量结果记录在测量报告中，包括目标点的坐标、角度、距离等信息。
同时，还需要记录测量的时间、地点、气象条件等环境因素。
四、仪器的维护和保养1.仪器清洁：每次使用后，应该对仪器进行清洁，清除灰尘和污垢，保持仪器的外观整洁。
2.仪器校准：定期对全站仪进行校准，确保仪器的测量精度和准确性。
3.仪器存放：将全站仪放置在干燥、通风的环境中，远离水源和酸碱等化学物质。
避免仪器受潮和腐蚀。
以上是苏一光全站仪控制测量操作的一般步骤。
在实际操作中，还需要根据具体的测量任务和环境条件来进行调整和适应。
全站仪的放线过程 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】全站仪的放线过程学习的来全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。
我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。
全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。
二、全站仪的功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。
（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。
2）当精度要求高时：——可用测回法（ method of observation set ）。
操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。
2、距离测量（ distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。
1）棱镜常数（PSM ）的设置。
一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。
输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。
（1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。
3、坐标测量（ coordinate measurement ）（1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。
（2）测量原理若输入：方位角，测站坐标（，）；测得：水平角和平距。
则有：方位角：坐标：若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有：高程：（3）方法：输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。
4、点位放样 (Layout)（1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。
（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。
2）将当前坐标与待放样点的坐标相比较，得距离差值 dD 和角度差 dHR 或纵向差值Δ X 和横向差值Δ Y 。
3）根据显示的 dD 、dHR 或ΔX 、ΔY ，逐渐找到放样点的位置。
5、程序测量（ programs ）（1）数据采集 (data collecting)（2）坐标放样 (layout)（3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION) 等。
（4）数据存储管理。
包括数据的传输、数据文件的操作（改名、删除、查阅）。
§ TOPCON GTS-312 全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢◣——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。
显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距；N ——北坐标，x ； E ——东坐标，y ； Z ——天顶方向坐标，高程H 。
二、全站仪几种测量模式介绍1、角度测量模式功能：按 ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第 1 页F1 OSET ：设置水平读数为：0°00ˊ00"。
F2 HOLD ：锁定水平读数。
F3 HSET ：设置任意大小的水平读数。
F4P1↓：进入第 2 页。
第 2 页F1 TILT ：设置倾斜改正开关。
F2 REP ：复测法。
F3 V% ：竖直角用百分数显示。
F4 P2↓：进入第 3 页。
第 3 页F1 H-BZ ：仪器每转动水平角 90°时，是否要蜂鸣声。
F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。
F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。
F4P3↓：进入第 1 页。
2、距离测量模式功能：按◢进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM 、 PPM 、距离单位等设置。
第 1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式， Fine/coarse/tragcking（精测/粗测/跟踪）。
F3 S/A ：设置棱镜常数改正值（ PSM ）、大气改正值（ PPM ）。
F4P1 ↓：进入第 2 页。
第 2 页F1 OFSET ：偏心测量方式。
F2 SO ：距离放样测量方式。
F3 m/f/i ：距离单位米 / 英尺 / 英寸的切换。
F4 P2↓：进入第 1 页。
3、坐标测量模式功能：按进入，可进行坐标（ N ， E ， H ）、水平角、竖直角、斜距测量及 PSM 、 PPM 、距离单位等设置。
第 1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式， Fine/Coarse/Tracking 。
F3 S/A ：设置棱镜改正值（ PSM ），大气改正值（ PPM ）常数。
F4P1↓：进入第 2 页。
第 2 页F1：输入棱镜高。
F2：输入仪器高。
F3 OCC ：输入测站坐标。
F4 P2↓：进入第 3 页。
第 3 页F1 OFSET ：偏心测量方式。
F2———F3 m/f/i: 距离单位米 / 英尺 / 英寸切换。
F4P3↓：进入第 1 页。
4、主菜单模式功能：按 MENU 进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。
三、全站仪功能简介测量前，要进行如下设置——按◢或，进入距离测量或坐标测量模式，再按第 1 页的 S/A （ F3 ）。
1、棱镜常数 PRISM 的设置——进口棱镜多为 0 ，国产棱镜多为-30mm。
（具体见说明书）2、大气改正值 PPM 的设置——按“ T-P ”，分别在“ TEMP. ”和“ PRES. ” 栏，输入测量时的气温、气压。
（或者按照说明书中的公式计算出 PPM 值后，按“ PPM ”直接输入）。
说明： PRISM 、 PPM 设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量按 ANG 键，进入测角模式（开机后默认的模式），其水平角、竖直角的测量方法与经纬仪操作方法基本相同。
照准目标后，记录下仪器显示的水平度盘读数 HR 和竖直度盘读数 V 。
（二）距离测量先按◢键，进入测距模式，瞄准棱镜后，按 F1 （ MEAS ），记录下仪器测站点至棱镜点间的平距 HD 、镜头与镜头间的斜距 SD 和镜头与镜头间的高差 VD 。
（三）坐标测量1、按 ANG 键，进入测角模式，瞄准后视点 A 。
2、按 HSET ，输入测站 O 至后视点 A 的坐标方位角。
如：输入，即输入了。
3、按键，进入坐标测量模式。
按P↓，进入第 2 页。
4、按 OCC ，分别在 N 、 E 、 Z 输入测站坐标（ X0 ,Y0 ,H0 ）。
5、按P↓，进入第 2 页，在栏，输入仪器高。
6、按P↓，进入第 2 页，在栏，输入 B 点处的棱镜高。
7、瞄准待测量点 B ，按 MEAS ，得 B 点的（ XB ,YB ,HB ）。
（四）零星点的坐标放样（不使用文件）1、按 MENU ，进入主菜单测量模式。
2、按 LAYOUT ，进入放样程序，再按 SKP ，略过使用文件。
3、按（ F1 ），再按 NEZ ，输入测站 O 点的坐标（ X0 ,Y0 ,H0 ）；并在一栏，输入仪器高。
4、按 BACKSIGHT （ F2 ），再按 NE/AZ ，输入后视点 A 的坐标（ xA , yA ）；若不知 A 点坐标而已知坐标方位角，则可再按 AZ ，在 HR 项输入的值。
瞄准 A 点，按 YES 。
5、按 LAYOUT （ F3 ），再按 NEZ ，输入待放样点 B 的坐标（ xB , yB,HB ）及测杆单棱镜的镜高后，按 ANGLE（ F1 ）。
使用水平制动和水平微动螺旋，使显示的 dHR=0°00ˊ00"，即找到了 OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于 OB 方向上。
6、按 DIST ，进行测量，根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动，若 dHD 为正，则向 O 点方向移动；反之若 dHD 为负，则向远处移动，直至 dHD=0 时，立棱镜点即为 B 点的平面位置。
7、其所显示的 dZ 值即为立棱镜点处的填挖高度，正为挖，负为填。
8、按 NEXT ——反复 5 、6 两步，放样下一个点 C 。
