TD-LTE上行干扰定位方法与排查指导手册引言TD-LTE（Time Division-Long Term Evolution）是一种4G移动通信技术，其上行信号受到干扰会影响网络性能和用户体验。
这篇文档旨在介绍TD-LTE上行干扰的定位方法和提供排查指导手册，帮助网络运维人员快速定位和解决干扰问题。
TD-LTE上行干扰的定义TD-LTE上行干扰是指在TD-LTE系统的上行频带中，由于外部因素导致信号质量下降，从而影响到正常设备的通信质量。
常见的干扰源包括其他无线通信设备、电磁干扰、天气条件等。
TD-LTE上行干扰的定位方法现场勘测1.使用专业的功率分析仪进行场强测试，记录各个位置的信号强度。
根据测试结果，可以初步判断干扰源的方位和强度。
2.根据勘测结果，在网络管理系统中标记出干扰源所在的区域，并记录对应的信息，便于后续排查和干扰源的定位。
特殊干扰事件分析1.根据用户投诉或网络性能异常的事件记录，对特定时间段的数据进行分析。
通过分析这些事件发生的时间、地点和规律，可以初步确定干扰源的可能性和范围。
2.基于事件发生的时段和地点，对相关设备进行深度排查和监测，利用网络管理系统提供的工具分析干扰源的特征和影响范围。
频谱监测与分析1.使用频谱分析仪对TD-LTE上行频段进行监测，识别异常频谱特征。
干扰源通常具有特殊的频谱分布，通过频谱分析可以帮助定位干扰源。
2.借助频谱分析仪提供的功率谱图、水平图和瀑布图等视图，可以更直观地观察到频谱上的干扰特征，进一步确定干扰源的方位和类型。
其他辅助工具1.利用网络管理系统提供的相关工具，如无线性能监控、用户分析等，结合干扰事件发生时的数据记录，进行数据分析，找出与事件相关的关键信息，以帮助确定干扰源的位置。
2.配合现场勘测和频谱监测的结果，利用数学建模和计算机仿真等方法，进一步提高定位干扰源的准确性。
TD-LTE上行干扰的排查指导手册前期准备1.确认干扰事件的特征和范围。

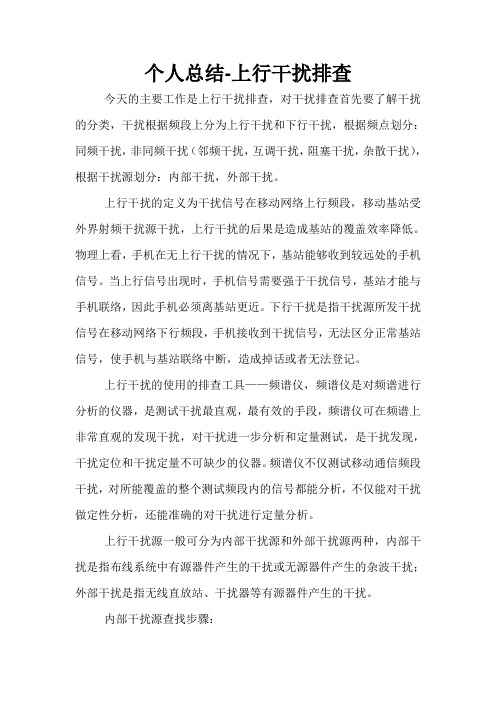

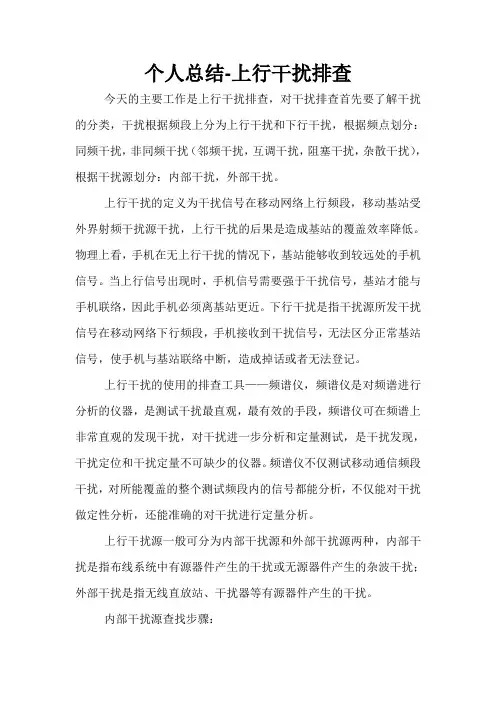

个人总结-上行干扰排查今天的主要工作是上行干扰排查，对干扰排查首先要了解干扰的分类，干扰根据频段上分为上行干扰和下行干扰，根据频点划分：同频干扰，非同频干扰（邻频干扰，互调干扰，阻塞干扰，杂散干扰），根据干扰源划分：内部干扰，外部干扰。
上行干扰的定义为干扰信号在移动网络上行频段，移动基站受外界射频干扰源干扰，上行干扰的后果是造成基站的覆盖效率降低。
物理上看，手机在无上行干扰的情况下，基站能够收到较远处的手机信号。
当上行信号出现时，手机信号需要强于干扰信号，基站才能与手机联络，因此手机必须离基站更近。
下行干扰是指干扰源所发干扰信号在移动网络下行频段，手机接收到干扰信号，无法区分正常基站信号，使手机与基站联络中断，造成掉话或者无法登记。
上行干扰的使用的排查工具——频谱仪，频谱仪是对频谱进行分析的仪器，是测试干扰最直观，最有效的手段，频谱仪可在频谱上非常直观的发现干扰，对干扰进一步分析和定量测试，是干扰发现，干扰定位和干扰定量不可缺少的仪器。
频谱仪不仅测试移动通信频段干扰，对所能覆盖的整个测试频段内的信号都能分析，不仅能对干扰做定性分析，还能准确的对干扰进行定量分析。
上行干扰源一般可分为内部干扰源和外部干扰源两种，内部干扰是指布线系统中有源器件产生的干扰或无源器件产生的杂波干扰；外部干扰是指无线直放站、干扰器等有源器件产生的干扰。
内部干扰源查找步骤：1. 通过话统的BAND统计，查看小区是否存在上行干扰，上行干扰的小区BAND一般分布在BAND3到BAND5；2. 使用HP Spectrum Analyzer在现场测试该小区存在干扰的具体情况，现网中小区的低噪正常值一般是-95dBm左右，如果用HP Spectrum Analyzer测得该小区的低噪大于-95dBm，就说明该小区存在上行干扰；3. 检查该小区布线系统中是否存在有源器件，排除有源器件产生干扰。
有源器件一般是指：光纤放大器、干路放大器等。
上行干扰排查近年来，各移动网络规模发展非常迅速，一方面，为了应对由于市场资费调整带来的话务压力，在某些人口密集地区（如商业区、大学城）出现了较多的大配置基站，基站分布变密；另一方面，为了解决网络弱覆盖以及投诉，网络中建设了大量的分布系统和直放站。
这样，在解决网络覆盖和话务的同时也带来了其他一些问题，其中上行干扰问题显得较为突出，直接导致了网络质量的下降和用户投诉量的增加。
本文基于干扰的排查提出一些方法及总结。
1.1 干扰分类GSM系统的干扰按照频段有上行干扰和下行干扰之分，此次项目主要针对上行干扰进行排查和处理。
根据我们目前在实际工作中所遇到的干扰类型，主要有以下几种情况：直放站干扰直放站干扰是网络优化过程中最常见的干扰之一。
直放站有宽频直放站和选频直放站。
宽频直放站实际上是一个宽频放大器，它将整个移动上行或下行频带放大，实现信号覆盖。
宽频直放站有合法直放站和非法直放站之分，合法直放站由于设置不好，造成对基站干扰，但较多的宽频直放站干扰为非法私自安装的直放站，这是因为劣质宽频直放站价格便宜，在人口密度大，信号覆盖不好的场所经常私自安装。
宽频直放站的干扰特点是频带宽，占据整个上行，且幅度不稳定。
选频直放站也是放大上行信号的放大器，但与宽频直放站不同，选频直放站仅工作在某一频率或几个频率上，因此产生的干扰比宽频直放站产生的干扰小。
有些选频直放站仅在有手机业务信号时才存在，形成的干扰是间歇的。
从频谱上看，选频直放站具有与正常手机信号相同的频谱，只是手机信号是瞬间信号，选频直放站信号相对停留时间比较长。
选频直放站一般价格较高，通常不是非法直放站，而是运营商自身或运营商之间的直放站设置不好造成的。
CDMA基站及其直放站的干扰从运行频段上看，CDMA的下行频段与GSM的上行频段比较接近，在站址选择及网络规划中如果做得不恰当，势必造成对GSM的干扰，造成GSM系统接收性能的下降（干扰是相互的，但由于GSM的发射频段与CDMA的接收频段相差较远，且CDMA是自扩频通信系统，抗干扰性能较好，所以GSM对CDMA系统所造成的干扰可以忽略）。
上行干扰小区的有效解决办法（原创）避免上行干扰的主要措施1、降低基站输出功率降低基站输出功率有利于减少由于耦合器性能不良，或接头接触不良等原因造成的交调杂散干扰，而基站一般不作覆盖，因此降低基站输出功率到37dBm或39dBm不但有利于减少干扰，还可以起到节能的目的。
2、减少近端下行输入电平近端输入功率过大会造成设备起控，产生的交调杂散也会较大；而且在近端下行输入前加装衰减器有利于加大上行链路损耗，有利于减少上行噪声。
所以一定要保证近端下行输入总功率不能超过-2dBm，测试方法在前面有说明（不要只看我们在本地调测软件上看到的数值，我们调测软件上的数值是总功率，与话务量有关，波动较大，话务量高时则高，话务量低时则低，该数值不准，用频谱仪测试较准）。
3、减少远端下行输出功率由于我们GRRU设备采用共用功放，因此产生的交调和杂散也会比基站大，因此在满足覆盖的情况下可以尽量减少远端下行输出功率，下行输出功率不要开满，回退2dB较好，测试方法在前面有说明（不要只看我们在本地调测软件上看到的数值，我们调测软件上的数值是总功率，与话务量有关，波动较大，话务量高时则高，话务量低时则低，该数值不准，用频谱仪测试较准）。
4、设置合理的关断门限关断门限有利于限制外界噪声，因此将关断门限设置在“上行干扰信号强度≦上行关断门限≦上行边缘场强”之间是最好，既可限定噪声，也可以保证通话，上行干扰信号强度可以大概估计为：（ICMBAND=2级时上行干扰强度为-106dBm，ICMBAND=3级时上行干扰强度为-102dBm，ICMBAND=4级时上行干扰强度为-95dBm，ICMBAND=5级时上行干扰强度为-85dBm），而室内覆盖边缘场强一般都在-85dBm以上，如果ICMBAND 在3级以下时关断门限设为-100dBm即可。
5、避免时间色散时间色散会认为是同频干扰，因此尽量避免时间色散问题，一般建议基站不作覆盖，在多台远端重叠覆盖时也要将时延调整为一致。
华为基站上行互调干扰排查方法华为基站上行互调干扰排查方法故障现象：海门东灶港的部分用户反映：近段时间以来，该区域大部分用户感受信号正常，却经常打不通电话；通话时质量差，出现对方听不清话音，而己方正常；有时通信出现语音断续、掉字，甚至掉话。
根据用户反映情况提供的经纬度确定用户群在62C4C主覆盖下，对怀疑小区进行多次“上行频点扫描”，均发现该小区多个上行信号平均值偏大，初步判断是小区的上行覆盖存在问题。
统计小区上行干扰话统，发现小区存在持续3级的上行干扰，数据如下：原因分析：流程图：上行干扰可以造成质差，甚至掉话。
上行干扰的原因有很多种，如：1、硬件故障；2、频点干扰；3、外部干扰；4、互调干扰。
原因排查：1、硬件故障分析天线老化、跳线接头氧化、或连接故障等导致互调产生，导致小区高干扰。
硬件故障一般可以从M2000和BSC6000维护台告警信息中查询，观察基站62C4以及附近基站均无相关告警，基站小区工作状态正常。
2、频点干扰分析在GSM系统中，为提高系统容量，必须对频率进行复用。
对一定的频率资源，频率复用越紧密，网络容量越大，复用距离越小，造成网内干扰的可能性越大。
运用NASTAR工具，后台检查频点干扰情况。
小区大部分频点都比较纯净，但小区却表现为宽频干扰，即半数以上载频全天出现干扰带统计偏大。
尝试更换一些小区频点，干扰没有改善。
3、外部干扰怀疑区域可能存在较严重的外部干扰。
雷达站，CDMA基站和其它同频段无线设备、干扰器都可以对GSM小区产生干扰。
62C4C覆盖区域基本为农村，地势较平坦，代维地毯式排查没有发现可疑的干扰源。
由于直放站本身安装不规范，施主天线和用户天线没有足够的隔离度，形成自激，从而影响了基站的正常工作；对于采用宽频带非线性放大器的直放站，其互调指标远远大于协议要求，如果功率开得比较大，其互调分量很大，非常容易对附近的基站形成干扰。
和代维沟通小区附近也没有直放站。
4、互调干扰当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率）：Fn=mf1+nf2 和Fn=mf1-nf2。
无线网络上行干扰排查方法及典型优化案例湖南移动网优中心2012年7月目录一、前言 (3)二、干扰排查分析大致流程 (3)三、典型干扰分析鉴别方法 (5)（一）、通用干扰分析方法 (5)1、无源互调干扰 (5)2、网内同邻频干扰 (5)3、直放站干扰 (6)4、外部干扰 (6)（二）、华为设备干扰分析方法（利用burst测试辅助分析） (7)1、无源互调干扰 (7)2、CDMA网干扰 (8)3、网内同邻频干扰 (8)4、上行网外干扰 (8)四、典型干扰排查优化方法 (9)（一）、CDMA干扰排查 (14)1、CDMA干扰排查方法 (18)2、CDMA干扰优化方法 (19)（二）、直放站干扰排查 (14)1、直放站干扰小区排查方法 (14)2、直放站干扰优化方法 (16)（三）、天馈系统互调干扰排查 (9)1、无源互调干扰对通信系统的影响 (10)2、互调干扰初步筛选定位 (11)3、非现场式的互调干扰定位方法 (12)4、互调干扰现场测试与定位 (12)（四）、保密器干扰排查 (21)1、内部排查 (21)2、外部扫频 (22)五、典型干扰优化案例 (23)1、天馈互调干扰优化案例 (23)2、同邻频干扰优化案例 (23)3、直放站干扰优化案例 (23)4、CDMA干扰优化案例 (23)5、外部强干扰优化案例 (23)一、前言通过对上行干扰小区进行定位，有针对性的对现网产生上行干扰的直放站类设备和天线、无源器件等天馈系统设备进行排查，实现全网上行干扰的降低；二、干扰排查分析大致流程上行干扰可通过小区的干扰数据予以分析，进行初步定位。
上行底噪为信道在空闲状态下接收到的噪声电平值，反映了整个系统上行干扰水平。
在话务网管中以干扰频带1-5方式进行统计，方法如下：干扰频带2由于干扰频带2导致的空载话音信道的平均数量(>-108dBm/<-105dBm)干扰频带3由于干扰频带3导致的空载话音信道的平均数量(>-105dBm/<-100dBm)干扰频带4由于干扰频带4导致的空载话音信道的平均数量(>-100dBm/<-95dBm)干扰频带5由于干扰频带5导致的空载话音信道的平均数量(>-95dBm)当干扰带4和干扰带5的占比之和大于30%时，即判定该小区为高干扰小区。

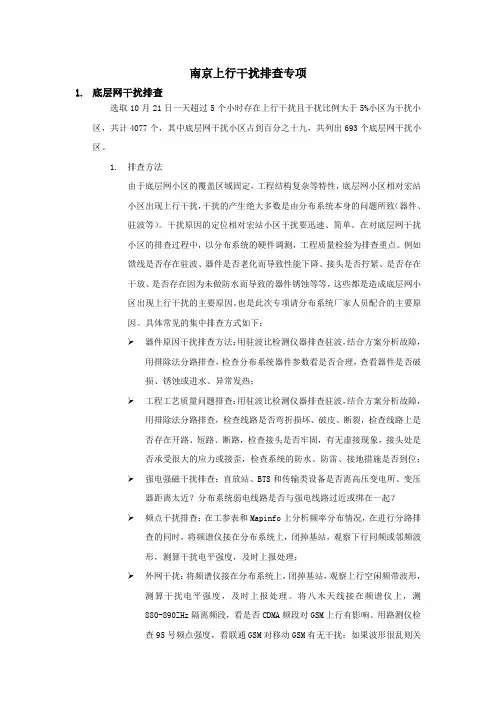

南京上行干扰排查专项1.底层网干扰排查选取10月21日一天超过5个小时存在上行干扰且干扰比例大于5%小区为干扰小区，共计4077个，其中底层网干扰小区占到百分之十九，共列出693个底层网干扰小区。
1.排查方法由于底层网小区的覆盖区域固定，工程结构复杂等特性，底层网小区相对宏站小区出现上行干扰，干扰的产生绝大多数是由分布系统本身的问题所致（器件、驻波等）。
干扰原因的定位相对宏站小区干扰要迅速、简单。
在对底层网干扰小区的排查过程中，以分布系统的硬件调测，工程质量检验为排查重点。
例如馈线是否存在驻波、器件是否老化而导致性能下降、接头是否拧紧、是否存在干放、是否存在因为未做防水而导致的器件锈蚀等等，这些都是造成底层网小区出现上行干扰的主要原因。
也是此次专项请分布系统厂家人员配合的主要原因。
具体常见的集中排查方式如下：器件原因干扰排查方法：用驻波比检测仪器排查驻波，结合方案分析故障，用排除法分路排查，检查分布系统器件参数看是否合理，查看器件是否破损、锈蚀或进水、异常发热；工程工艺质量问题排查：用驻波比检测仪器排查驻波，结合方案分析故障，用排除法分路排查，检查线路是否弯折损坏、破皮、断裂，检查线路上是否存在开路、短路、断路，检查接头是否牢固，有无虚接现象，接头处是否承受很大的应力或接歪，检查系统的防水、防雷、接地措施是否到位；强电强磁干扰排查：直放站、BTS和传输类设备是否离高压变电所、变压器距离太近？分布系统弱电线路是否与强电线路过近或绑在一起？频点干扰排查：在工参表和Mapinfo上分析频率分布情况，在进行分路排查的同时，将频谱仪接在分布系统上，闭掉基站，观察下行同频或邻频波形，测算干扰电平强度，及时上报处理；外网干扰：将频谱仪接在分布系统上，闭掉基站，观察上行空闲频带波形，测算干扰电平强度，及时上报处理。
将八木天线接在频谱仪上，测880-890ZHz隔离频段，看是否CDMA频段对GSM上行有影响。
用路测仪检查95号频点强度，看联通GSM对移动GSM有无干扰；如果波形很乱则关闭基站后再用频谱仪接八木天线检查95号频点，将八木天线接在频谱仪上，测880-920MHz频段以及930-970MHz频段，看是否有民用、军用干扰器对工作频带有影响；在学校、监狱、军事单位等需重点做此类排查；合路干扰：合路器邻网隔离度不够或功率容量不够易形成干扰，特别是3dB电桥。

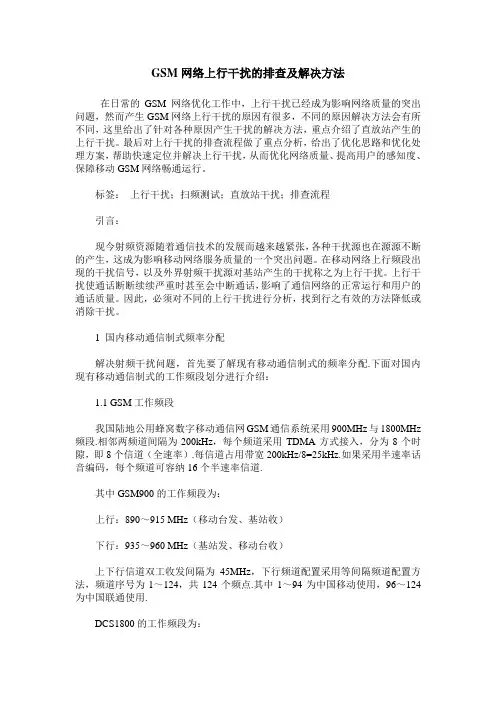

GSM网络上行干扰的排查及解决方法在日常的GSM网络优化工作中，上行干扰已经成为影响网络质量的突出问题，然而产生GSM网络上行干扰的原因有很多，不同的原因解决方法会有所不同，这里给出了针对各种原因产生干扰的解决方法，重点介绍了直放站产生的上行干扰。
最后对上行干扰的排查流程做了重点分析，给出了优化思路和优化处理方案，帮助快速定位并解决上行干扰，从而优化网络质量、提高用户的感知度、保障移动GSM网络畅通运行。
标签：上行干扰；扫频测试；直放站干扰；排查流程引言：现今射频资源随着通信技术的发展而越来越紧张，各种干扰源也在源源不断的产生，这成为影响移动网络服务质量的一个突出问题。
在移动网络上行频段出现的干扰信号，以及外界射频干扰源对基站产生的干扰称之为上行干扰。
上行干扰使通话断断续续严重时甚至会中断通话，影响了通信网络的正常运行和用户的通话质量。
因此，必须对不同的上行干扰进行分析，找到行之有效的方法降低或消除干扰。
1 国内移动通信制式频率分配解决射频干扰问题，首先要了解现有移动通信制式的频率分配.下面对国内现有移动通信制式的工作频段划分进行介绍：1.1 GSM工作频段我国陆地公用蜂窝数字移动通信网GSM通信系统采用900MHz与1800MHz 频段.相邻两频道间隔为200kHz，每个频道采用TDMA方式接入，分为8个时隙，即8个信道（全速率）.每信道占用带宽200kHz/8=25kHz.如果采用半速率话音编码，每个频道可容纳16个半速率信道.其中GSM900的工作频段为：上行：890～915 MHz（移动台发、基站收）下行：935～960 MHz（基站发、移动台收）上下行信道双工收发间隔为45MHz，下行频道配置采用等间隔频道配置方法，频道序号为1～124，共124个频点.其中1～94为中国移动使用，96～124为中国联通使用.DCS1800的工作频段为：1710～1785 MHz（移动台发、基站收）1805～1880 MHz（基站发、移动台收）下行频道配置采用等间隔频道配置方法，频道序号为512-885，共374个频点.目前512-561为中国移动使用，687～736为中国联通使用。
