LTE干扰排查案例
分析后台底噪
取凌晨2:00~凌晨2:1515分钟的数据，按照一定的评判标准，来选取受干扰比较严重的小区。
可以按照如下的判决条件：1，平均值大于-113dBm/RB（仿真在邻区加载条件下上行吞吐量损失5%的门限值，该判决门限可作为高干扰小区的基本判断门限，适用于判断本系统和异系统干扰）;
2，最大值大于-110dBm/RB（武汉现场测试判决条件，适用于判断异系统干扰）；
按照以上标准我们筛选出了以下25个小区：
干扰筛选结果.csv
本月共处理1个小区的干扰：
选取高干扰小区的底噪进行做图
按照1和2中条件筛选出来的小区，进行100RB上做图，如下所示：
横轴是100个RB，纵轴是RB上的干扰场强；
分析图形，预判干扰类型
阻塞干扰判决条件如下：
1，100个RB上都有提升，干扰最小的RB也超过-117；
2，后50个RB上干扰不平，有一定的抖动及坡度；
GFA436_A52_鹤萝北萝北7号站-DLH-2怀疑为存在阻塞干扰，通过现场勘测发现该站点与电信FDD基站共站，天线隔离度不足，关闭电信站点后干扰消失，具体如下：
调整前
调整后
通过现场勘测及关闭电信FDD站点前后对比可以判定该小区干扰为电信FDD站点产生的阻塞干扰。
GSM网络高质差小区排查方法及典型优化案例湖南移动网优中心2012年8月目录一、高质差小区定义 (3)二、质差排查分析大致流程 (3)1、质差小区一般整治流程图 (4)2、基于MR的辅助质差小区排查流程 (4)三、典型质差优化方法 (5)1、弱覆盖质差优化方法 (5)2、过覆盖质差优化方法 (6)3、高干扰质差优化方法 (6)4、同站900质差,1800质量好小区优化方法 (6)5、其他优化方法 (7)四、网优平台质差分析模块介绍 (7)1、模块界面 (7)2、进入路径 (7)相关报表说明 (7)五、典型质差优化案例 (8)1、同频干扰质差小区处理案例 (8)2、过覆盖质差小区处理案例 (9)3、弱电平质差小区处理案例 (10)4、利用CO-BCCH解决质差案例 (10)一、高质差小区定义目前质量数据最准确的是基于MR文件统计，质差小区定义如下：上行质差小区：（上行话音质量6级采样点+上行话音质量7级采样点)/（上行话音质量0—7级采样点之和）＊100% 大于5%的为上行质差小区。
下行质差小区：（下行话音质量6级采样点+下行话音质量7级采样点)/（下行话音质量0-7级采样点之和）＊100％大于5％的为下行质差小区二、质差排查分析大致流程质差一般可分为高电平质差和弱电平质差两大类，质差产生的原因主要集中在干扰（包括频率干扰、直放站干扰、外部干扰等）、弱覆盖、过覆盖、设备故障四个方面。
大致排查思路如下：1、质差小区一般排查流程图2、基于MR 的辅助质差小区排查流程电平与质量关联分析强电平质差全电平区间质差 弱电平质差 大TA 质差 质量与TA 分布关联分析小TA 质差 低电平大TA 质差质量、电平与TA 关联分析高电平小TA 质差低电平小TA 质差 高电平大TA 质差➢通过分析RQ 0-7采样点占比，梳理存在连续高质差的小区；➢检查小区告警，通过对单板、小区、基站硬件告警排查，如驻波告警、误码告警等,优先处理告警及故障；➢通过忙闲时干扰带指标对比,结合质差话务与4、5级干扰带的相关性，判断质差是否干扰引起，如小区4、5级干扰带指标较差，需按干扰优化流程优先处理干扰。
VOLTE高掉话处理流程1. 基站告警-主要指小区存在明显的站点告警，主要影响业务告警，包含硬件、停电、断站，射频单元驻波，IPPATH，S1故障等告警；2. 隐形故障-主要指对问题点进行后台排查后，未发现明显故障，需上站检查相关硬件，计为隐性故障；3. 传输故障-主要指小区存在传输链路断链，误码率过高,传输数据配置异常等问题；4. 参数问题-主要指小区存在参数设置不合理、设置错误，参数漏配等；5. 覆盖问题-主要指小区存在弱覆盖、覆盖过远或覆盖不合理等因素；6. 内部干扰-主要指小区存在时隙配比不一致（要求同频点站点时隙配比一致）、GPS失锁、模三干扰、超远干扰；7. 外部干扰-主要指小区存在阻塞干扰、杂散干扰、互调干扰、及其他外部干扰；8. 邻区问题-新开站点邻区关系不全，不合理或未加任何邻区，影响UE小区选择或重选至不合理小区，从而影响掉线率。
9. 拥塞问题-主要指小区存在明显的资源不足，用户过多导致。
10. 核心网问题-主要指核心网数据定义不全、定义错误或网元合理化调整、功能验证等，导致指标恶化，计为核心网问题；11. 终端问题-主要指对问题点通过后台排查和现场测试，排除为所有可能无线侧因素，结合相关信令，确认为个别用户终端问题；12. 突发异常-主要指某项指标在1-2个时段突然出现恶化，然后自行恢复正常，再排查完各种可能性原因后，未发现任何异常，计为突发异常。
2、E-RAB 掉线率(QCI=1/2)-高掉话TOP 小区分析流程2、E-RAB掉线率(QCI=1/2)-高掉话TOP小区分析流程1.查询掉线类定时器设置是否正确；（T310、N311、N310、T311、T301）2.如掉线率突增，查询操作日志，确认是否有修改，导致小区异常；1. 检查小区时隙配比是否设置准确（DE:SA2\SSP7;F:SA2\SSP5）；2.如每PRB 上干扰噪声平均值>-110dBm,确认小区存在上行干扰，同时可通过后台跟踪，确认干扰类型1.通过观察小区上下行丢包率是否正常，如丢包率偏高，基本断定小区存在质差；2. 通过后台QCI=1/2误码率跟踪，如BLER>1%，确定小区存在高误码；1.检查传输模式，是否为TM3，如长时间为TM2，确认设置正确的情况下，基本确定小区存在弱覆盖；2.对比64QAM 和QPSK 占比，如后者比例远大于前者,可确定小区覆盖异常；1.安排前场人员现场测试，同时后台通过信令跟踪，配合查找问题原因；2.如果确认问题后，转发相关人员处理，做好跟踪工作，直至问题闭环；1.确定目标小区运行情况，是否基站故障或异常告警；2. 检查邻区间参数设置是否正确；3.通过Mapinfo 检查小区邻区配置是否合理，进行邻区合理性优化；4.检查基站是否周边站点缺少，如为孤站，可视为正常；1.通过LST ALMAF 查询站点实时告警,参考历史告警；2.通过DSP BRD 查询单板运行情况；是否存在弱覆盖E-RAB 掉线率(QCI=1/2)高掉话TOP 小区服务小区是否存在异常告警或传输闪断，周边300米站点是否存在断站及告警SRB 达到最大重传次数导致的激活的语音业务E-RAB 异常释放次数切换流程失败导致的激活的语音业务E-RAB 异常释放eNodeB 发起的原因为无线层问题的UE Context 释放次数上行弱覆盖导致的激活的语音业务E-RAB 异常释放通过提取两两小区切换，确定目标小区参数是否设置合理是否存在高干扰是否存在高质差现场测试及后台跟踪UE Reply 超时导致的激活的语音业务E-RAB 异常释放。
45G网优重要专题处理思路1、如何处理高负荷问题，什么思路和步骤？1、检查基站状态，基站告警，以及周边站点是否异常；2、确定优化方案，根据不同原因应对不同的方案；①多用户（最大用户数大于200），对多用户小区优先进行参数均衡、扩容。
②高流量（满足感知高负荷大中小包各自标准的双倍流量），对高流量小区优先进行参数均衡、扩容。
③干扰（系统上行每个PRB上检测到的干扰噪声的平均值大于-105），对干扰小区优先处理干扰。
④ MR弱覆盖（采样点大于-110dBm覆盖率比例小于90%):MR弱覆盖小区由于越区覆盖导致边缘用户多的进行天馈调整；由于深度覆盖不足的进行功率提升、新站建设。
3、整体均衡以及处理策略①多层网、多载波小区：优先对无特殊设置的多层网、多载波小区功率对齐，参数均衡；对多层网、多载波都高负荷小区进行扩容、改造（F+D扩D2、新增FDD、替换3DMIMO、lampsite改造等）。
②对单层网小区：优先进行往周边小区参数均衡，对均衡效果差小区进行扩容（F+D双层网建设、扩第二载波、新增FDD等）。
4、参数均衡策略①双载波功率对齐；②双载波间通过基于用户数的MLB均衡；③ F频段通过频率优先级往其他频段均衡；④频段间通过切换参数均衡。
5、扩容策略①小区分裂：对高负荷室分小区进行覆盖范围重新划分，分裂成多个小区进行负荷分担。
②扩容双载波：对于涉及工程等实施周期较长的方案，采用扩容双载波的方案引入D频段/E频段第二频点临时缓解负荷问题。
需要考虑双载波间业务均衡的实际效果；对于用户分散、无法通过室分建设进行业务下沉的区域，使用扩容双载波作为永久方案来增加容量。
③新增FDD：对高负荷小区跟NB、GSM1800共站址小区进行FDD反向升级，需考虑GSM1800光模块信息。
④ 3DMIMO、Lampsite改造：对业务量长期高场景进行3DMIMO、Lampsite改造，提高用户感知。
⑤室分整改/天馈调整：高负荷区域中，由于室分系统故障引起室分弱覆盖问题，导致室分吸收业务能力差，需要进行室分整改⑥室分建设：高负荷区域中，当业务全部为宏站吸收时，如果能精确定位高负荷的用户来源，可以针对性地开展新增室分规划建设。
广州移动GSM网络低复用高干扰小区处理案例1、干扰关联集定义网络内部干扰来自网络频率复用中的同邻频冲突。
对于话务高，载频配置高的小区，载频发生同邻频复用冲突的概率很高，这造成了网络内部累计干扰的加重，导致通话所需的C/I不能达到最低门限。
因此，网络内部干扰及质量的评估，是频率复用和覆盖相关联的整体问题。
从服务小区收到的MR报告可以准确地了解与该小区发生覆盖关联的所有小区。
服务小区和所有MR的来源小区构成了围绕此服务小区的一个覆盖关联集1。
这个关联集内部的载频复用冲突就是我们需要评估的局部干扰、质量结果。
从“覆盖关联集”出发，我们可以设计两个相关的干扰评价体系：✓以关联集为整体的频率复用程度体系；✓以关联集中心服务小区非核心的复用冲突评价体系；由于部分测量强度低，出现次数少，因此可以将MR结果中C/I低于9dB门限的测量百分比作为覆盖关联是否有效的参考门限。
代表“有效关联集”小区判决门限。
其中：为中心小区A 接收到的，来自第i个小区的x,y类测量小区总数；为中心小区A 接受到的来自所有关联小区的x, y, z类测量总数；当此门限大于x%时其覆盖关联可以产生有效的干扰质差。
将中心服务小区连同其所有门限大于x%的小区构成的集合定义为有效覆盖关联集。
关联集内频率复用度：评估依据为，区域内可实现的无同频干扰统计为评估临界。
为有效关联集内所有的BCCH载频数量总和；为有效关联集内所有的TCH载频数量总和。
通过评估“有效关联集BCCH ”,“有效关联集TCH”，可以对比出复用度最高的区域，以及此区域在全网所占的比例，并据此对网络内部干扰进行量化评估。
✓理想的理论EZ BCCH值等于1。
亦即无BCCH同频干扰的复用状态。
✓理想的理论EZ TCH值等于1。
亦即无TCH同频干扰的复用状态。
关联集内干扰系数：中心小区干扰量化结果，以及高干扰小区构成的高干扰区域。
其中：为中心小区与第j个关联小区是否有同频复用的判决。
如有同频关系，=1，否则=0，为中心小区MR中小于9dB（不满足同频载干比）的测量总数；为中心小区与第j个关联小区是否有邻频复用的判决。
干扰处理一、概述对于移动通信网络，保证业务质量的前提是使用干净的频谱，即该频段没有被其他系统使用或干扰。
否则，会使受干扰系统的性能以及终端用户感受都会产生较大的负面影响。
随着4G LTE基站的逐步建设，目前已形成了2/3/4G基站;移动/联通/电信基站共存的局面，系统间干扰的概率也大幅提升。
目前已发现大量的TD-LTE基站受到干扰。
这些干扰主要包括共站2/3G基站及其他运营商基站对TD-LTE小区的阻塞、互调和杂散干扰，此外还有其他无线电设备，如手机信号屏蔽器带来的外部干扰。
与此同时，随着LTE用户数量的增长，LTE网内干扰也凸显出来。
二、LTE干扰小区筛选筛选出高干扰小区并进行准确分析和确认，是处理干扰的基础。
2.1 高干扰小区筛选提取全网小区系统上行每个PRB上检测到的干扰噪声的平均值(毫瓦分贝)>-110，即为干扰小区。
并对记录每个干扰小区的干扰值，优先处理非偶发干扰小区。
根据上一步筛选出来的TOP小区，在干扰较高的时间段内对TD-LTE高干扰小区进行PRB 级干扰轮询，以了解小区所有PRB的上行干扰情况，以方便分析。
如下图。
Y轴为干扰电平值，X轴为PRB序号。
三、高干扰小区分析与整治根据小区级干扰与PRB级干扰的特征，再结合外场扫频就能对干扰小区的干扰类型进行一个初步判定。

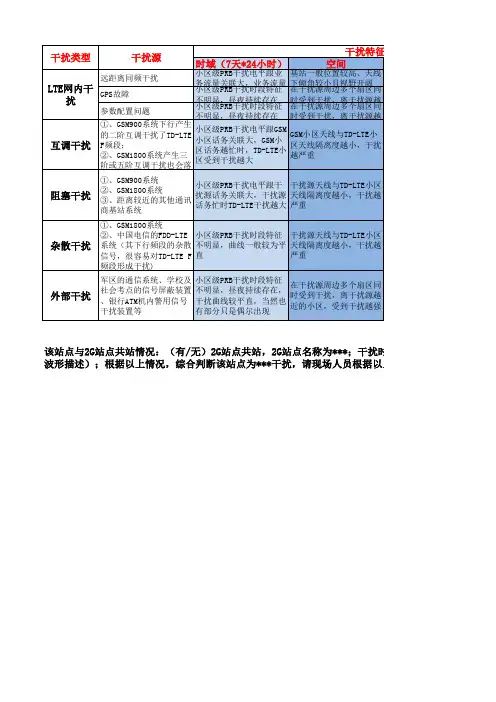

根据长期以来处理干扰的经验，LTE干扰大致分类如下表：3.1 典型干扰特征不同的干扰类型，在PRB级指标上有着不同的体现。
3.1.1互调/谐波干扰互调/谐波干扰一般为附近的无线电设备发射的互调信号落在TD-LTE基站接收频段内造成的，现阶段发现的互调干扰主要为中国移动GSM900系统下行产生的二阶互调/二次谐波干扰了TD-LTE F频段。
互调干扰的特点是：在100个PRB轮询中表现出一个或者几个PRB突起，而整体底噪较低，如下图：为了进一步确认互调/谐波干扰，需要根据LTE受干扰的PRB序号，推算出GSM互调/谐波的频率。

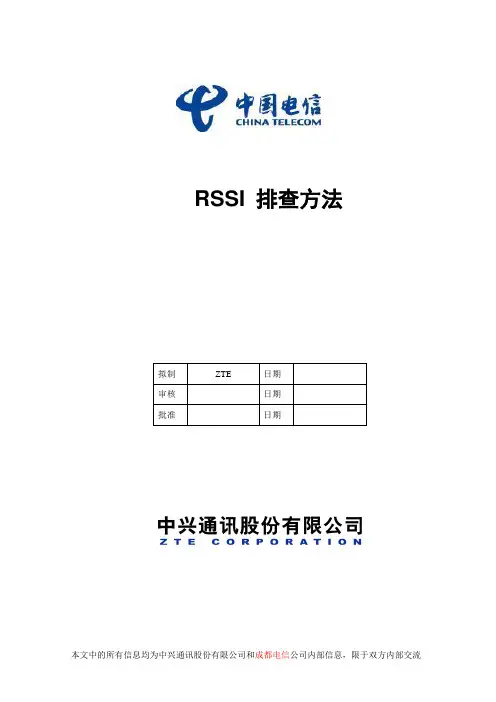

RSSI 排查方法目录1 概述 (2)2 RSSI故障分类 (3)2.1 外界的干扰 (3)2.1.1 宽带干扰 (3)2.1.2 窄带干扰 (3)2.1.3 终端异常产生的干扰 (3)2.2 链路问题 (4)2.2.1 直放站的影响 (4)2.2.2 链路接头松动 (4)2.2.3 转接头质量问题 (5)2.2.4 接头工程问题 (5)2.2.5 特殊情况 (6)3 RSSI高告警排查方法 (7)4 干扰源的排查方法 (9)4.1 是否是外界干扰导致RSSI高的确定 (9)4.2 干扰源的查找 (9)1概述RSSI是判断反向链路工作状态（是否正常），判断系统是否有外界干扰的一个重要并且不可缺少的指标。
