上行干扰排查近年来，各移动网络规模发展非常迅速，一方面，为了应对由于市场资费调整带来的话务压力，在某些人口密集地区（如商业区、大学城）出现了较多的大配置基站，基站分布变密；另一方面，为了解决网络弱覆盖以及投诉，网络中建设了大量的分布系统和直放站。
这样，在解决网络覆盖和话务的同时也带来了其他一些问题，其中上行干扰问题显得较为突出，直接导致了网络质量的下降和用户投诉量的增加。
本文基于干扰的排查提出一些方法及总结。
1.1 干扰分类GSM系统的干扰按照频段有上行干扰和下行干扰之分，此次项目主要针对上行干扰进行排查和处理。
根据我们目前在实际工作中所遇到的干扰类型，主要有以下几种情况：直放站干扰直放站干扰是网络优化过程中最常见的干扰之一。
直放站有宽频直放站和选频直放站。
宽频直放站实际上是一个宽频放大器，它将整个移动上行或下行频带放大，实现信号覆盖。
宽频直放站有合法直放站和非法直放站之分，合法直放站由于设置不好，造成对基站干扰，但较多的宽频直放站干扰为非法私自安装的直放站，这是因为劣质宽频直放站价格便宜，在人口密度大，信号覆盖不好的场所经常私自安装。
宽频直放站的干扰特点是频带宽，占据整个上行，且幅度不稳定。
选频直放站也是放大上行信号的放大器，但与宽频直放站不同，选频直放站仅工作在某一频率或几个频率上，因此产生的干扰比宽频直放站产生的干扰小。
有些选频直放站仅在有手机业务信号时才存在，形成的干扰是间歇的。
从频谱上看，选频直放站具有与正常手机信号相同的频谱，只是手机信号是瞬间信号，选频直放站信号相对停留时间比较长。
选频直放站一般价格较高，通常不是非法直放站，而是运营商自身或运营商之间的直放站设置不好造成的。
CDMA基站及其直放站的干扰从运行频段上看，CDMA的下行频段与GSM的上行频段比较接近，在站址选择及网络规划中如果做得不恰当，势必造成对GSM的干扰，造成GSM系统接收性能的下降（干扰是相互的，但由于GSM的发射频段与CDMA的接收频段相差较远，且CDMA是自扩频通信系统，抗干扰性能较好，所以GSM对CDMA系统所造成的干扰可以忽略）。
F频段（1880-1900MHZ）干扰源排查方法一、干扰源定位1、确保整网TD-S F频段已经搬迁到1900-1920MHz范围内；2、测试一：选取测试网格，不对网络进行修改，使用扫频仪进行F频段（1880-1900MHz）扫频，扫频过程中保存测试数据，记录干扰路段和干扰点；3、尽可能的小的影响客户使用的时段（如凌晨），在测试网格范围内去激活GSM900、DCS和TD-S站点，在以上测试中发现的干扰路段和干扰点依次激活网格内GSM900、DCS1800和TD-S站点，使用频谱仪和扫频仪对1880-1900MHz频段进行频谱分析和扫频观察，看依次激活GSM900、DCS1800和TD-S站点后是否还存在干扰；4、测试二：选取以上同样测试网络和路线，将GSM900、DSC1800和TD-S站点全部去激活，进行同上方式的扫频测试，记录干扰路段和干扰点（测试除我司系统外带来的外部干扰）；流程如下：二、干扰定位方法1、按照以上方式进行扫频和频谱测试后，对记录数据进行分析，如果在干扰区域仅激活网格内GSM900站点后，测试点1880-1900MHz干扰仍然存在，可判断该干扰为GSM900带来的2次谐波干扰；2、如果干扰区域仅激活网格内的DCS1800站点后，测试点1880-1900MHz干扰仍然存在，可判断该干扰为DCS带外杂散、阻塞或互调干扰，具体还需使用频谱仪测试分析；3、如果干扰区域仅激活网格内的TD-S站点后，测试点1880-1900MHz干扰仍然存在，可判断该干扰为TD-S杂散干扰导致；4、分析测试二测试结果，网格内我司通信系统全部去激活，1880-1900MHz频段依然存在干扰，可能怀疑为外部系统干扰导致，具体情况需要根据现场的观察来判断，如附近是否有PHS、联通或电信的相关信号源，以及是否有医院学校或党政军等相关的特殊单位存在。
三、相关干扰原理1.GSM900谐波和DCS800互调/阻塞干扰原理●GSM900谐波干扰GSM900谐波，满足特定频率关系的多个GSM900信号产生二次谐波或者二阶互调产物落入F频段，若GSM900天线的互调指标较差，则对F频段形成干扰。
华为基站上行互调干扰排查方法华为基站上行互调干扰排查方法故障现象：海门东灶港的部分用户反映：近段时间以来，该区域大部分用户感受信号正常，却经常打不通电话；通话时质量差，出现对方听不清话音，而己方正常；有时通信出现语音断续、掉字，甚至掉话。
根据用户反映情况提供的经纬度确定用户群在62C4C主覆盖下，对怀疑小区进行多次“上行频点扫描”，均发现该小区多个上行信号平均值偏大，初步判断是小区的上行覆盖存在问题。
统计小区上行干扰话统，发现小区存在持续3级的上行干扰，数据如下：原因分析：流程图：上行干扰可以造成质差，甚至掉话。
上行干扰的原因有很多种，如：1、硬件故障；2、频点干扰；3、外部干扰；4、互调干扰。
原因排查：1、硬件故障分析天线老化、跳线接头氧化、或连接故障等导致互调产生，导致小区高干扰。
硬件故障一般可以从M2000和BSC6000维护台告警信息中查询，观察基站62C4以及附近基站均无相关告警，基站小区工作状态正常。
2、频点干扰分析在GSM系统中，为提高系统容量，必须对频率进行复用。
对一定的频率资源，频率复用越紧密，网络容量越大，复用距离越小，造成网内干扰的可能性越大。
运用NASTAR工具，后台检查频点干扰情况。
小区大部分频点都比较纯净，但小区却表现为宽频干扰，即半数以上载频全天出现干扰带统计偏大。
尝试更换一些小区频点，干扰没有改善。
3、外部干扰怀疑区域可能存在较严重的外部干扰。
雷达站，CDMA基站和其它同频段无线设备、干扰器都可以对GSM小区产生干扰。
62C4C覆盖区域基本为农村，地势较平坦，代维地毯式排查没有发现可疑的干扰源。
由于直放站本身安装不规范，施主天线和用户天线没有足够的隔离度，形成自激，从而影响了基站的正常工作；对于采用宽频带非线性放大器的直放站，其互调指标远远大于协议要求，如果功率开得比较大，其互调分量很大，非常容易对附近的基站形成干扰。
和代维沟通小区附近也没有直放站。
4、互调干扰当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率）：Fn=mf1+nf2 和Fn=mf1-nf2。
广西贺州“工兵行动”专项干扰排查处理思路2011-08-30一、干扰排查方法利用MCOM初步观察分析、频谱仪现场扫频、定义FAS查看分析等方法进行干扰排查。
本专项采用三方面的结合进行干扰，特别介绍以下利用RIR测量采用EOES定位初步定位干扰原因，并且开展排查工作，能准确定位消除干扰：1)普通的频率干扰情况：2)CDMA干扰情况：3)硬件故障干扰情况：4)外部某频段的强干扰情况：二、干扰排查思路1)爱立信小区上行小区干扰处理过程：①分析前一天的话务统计干扰小区比例大于30%的小区=>②利用爱立信收集的MRR进行分析判断是否过覆盖，利用FAS分析判断是否为频率干扰=>③过覆盖导致干扰，现场勘查调整天线和方位角。
=>④关闭跳频，频率对齐载频，查看干扰是否集中在某载频上，判断是否为载频故障引起干扰。
=>⑤若为频率干扰，利用FAS和MCOM查找频率更换。
=》⑥若为载频问题，闭塞载频确认。
=>⑦若未干扰未消除，且为全频段的强干扰，怀疑为连线和天馈线问题，需要上站排查。
=>⑧若未干扰未消除，但通过分析FAS，干扰集中在低频段或某一频段，则怀疑为强外部干扰或CDMA干扰，可通过更换频点确认。
=》⑨若以上操作干扰未消除且较强，建议检查是否带功分小区或直放站，现场关闭直放站或功分小区等进行排查确认。
=>⑩若以上操作干扰未消除且较弱，分析是否为互调干扰，可通过更换频率消除。
=>最后，根据忙闲时话务干扰变化情况进行判断是否为话务干扰引起。
以下为干扰处理建议：2)华为小区的干扰处理过程：①分析前一天的话务统计干扰小区比例大于30%的小区=>②利用MCOM查看分析判断是否为网内的频率干扰=>③利用小区频点扫描的方法排查是否为频率干扰，或CDMA干扰，可通过更换频点确认，若无法确认则现场扫频确认。
=>④关闭跳频，频率对齐载频，查看干扰是否集中在某载频上，判断是否为载频故障引起干扰。
上行干扰问题排查指导书1概述 (2)2上行干扰的故障现象 (2)2.1终端用户感受 (2)2.2上行频点扫描 (2)2.3干扰带话统 (2)2.4上行干扰判断标准 (2)3网管系统排查上行干扰 (3)3.1单载频干扰的处理 (3)3.1.1确认是否为直放站干扰 (3)3.1.2确认是否存在固定干扰 (3)3.1.3确认是否为载频故障 (4)3.2整个小区干扰的处理 (4)3.2.1干扰明显的忙时操作： (4)3.2.2干扰消失的闲时操作 (4)3.3网管系统的功能 (4)4站点排查操作指导 (5)4.1确认外界干扰和直放站干扰 (5)4.1.1确认是否为外界干扰 (5)4.1.2确认是否为直放站干扰 (5)4.2基站系统互调处理步骤 (6)步骤－：前期准备，暴露隐患问题 (6)步骤二：检查接头是否松动 (6)步骤三：更换下跳线，重做馈线头 (7)步骤四：去掉避雷器，去掉直放站 (7)步骤五：更换C网滤波器 (7)步骤六：判断是否为基站主设备互调以及天线互调 (7)步骤七：更换天线等塔上部分 (8)步骤八：确认干扰问题解决 (8)流程图：基站系统互调排查流程图 (10)5现场搜索外界干扰源 (11)步骤一：确认干扰源的时间特性和大致区域 (11)步骤二：在站点进行搜索 (11)步骤三：确定干扰源并消除干扰源 (12)6关键步骤说明 (13)1 概述本文档借鉴辽宁铁岭上行干扰排查，总结上行干扰的故障现象，并针对出现的上行干扰进行针对性的排查处理。
其目的是指导现场用服人员，合作方督导，客户维护人员通过简易的方法进行排查。
2 上行干扰的故障现象2.1 终端用户感受用户感受信号正常，却经常打不通电话；通话时质量差，出现对方听不清话音，而己方正常；有时通信时出现语音断续、掉字。
用户投诉的比较集中的区域，可以判断存在上行干扰。
上行干扰大，导致用户的信号无法正常解调。
2.2 上行频点扫描对怀疑小区进行多次“上行频点扫描”，均发现该小区固定频点，或者多个频点上行信号平均值超过－95dBm，则判断存在上行干扰。
无线网络上行干扰排查方法及典型优化案例湖南移动网优中心2012年7月目录一、前言 (3)二、干扰排查分析大致流程 (3)三、典型干扰分析鉴别方法 (5)（一）、通用干扰分析方法 (5)1、无源互调干扰 (5)2、网内同邻频干扰 (5)3、直放站干扰 (6)4、外部干扰 (6)（二）、华为设备干扰分析方法（利用burst测试辅助分析） (7)1、无源互调干扰 (7)2、CDMA网干扰 (8)3、网内同邻频干扰 (8)4、上行网外干扰 (8)四、典型干扰排查优化方法 (9)（一）、CDMA干扰排查 (14)1、CDMA干扰排查方法 (18)2、CDMA干扰优化方法 (19)（二）、直放站干扰排查 (14)1、直放站干扰小区排查方法 (14)2、直放站干扰优化方法 (16)（三）、天馈系统互调干扰排查 (9)1、无源互调干扰对通信系统的影响 (10)2、互调干扰初步筛选定位 (11)3、非现场式的互调干扰定位方法 (12)4、互调干扰现场测试与定位 (12)（四）、保密器干扰排查 (21)1、内部排查 (21)2、外部扫频 (22)五、典型干扰优化案例 (23)1、天馈互调干扰优化案例 (23)2、同邻频干扰优化案例 (23)3、直放站干扰优化案例 (23)4、CDMA干扰优化案例 (23)5、外部强干扰优化案例 (23)一、前言通过对上行干扰小区进行定位，有针对性的对现网产生上行干扰的直放站类设备和天线、无源器件等天馈系统设备进行排查，实现全网上行干扰的降低；二、干扰排查分析大致流程上行干扰可通过小区的干扰数据予以分析，进行初步定位。
上行底噪为信道在空闲状态下接收到的噪声电平值，反映了整个系统上行干扰水平。
在话务网管中以干扰频带1-5方式进行统计，方法如下：干扰频带2由于干扰频带2导致的空载话音信道的平均数量(>-108dBm/<-105dBm)干扰频带3由于干扰频带3导致的空载话音信道的平均数量(>-105dBm/<-100dBm)干扰频带4由于干扰频带4导致的空载话音信道的平均数量(>-100dBm/<-95dBm)干扰频带5由于干扰频带5导致的空载话音信道的平均数量(>-95dBm)当干扰带4和干扰带5的占比之和大于30%时，即判定该小区为高干扰小区。

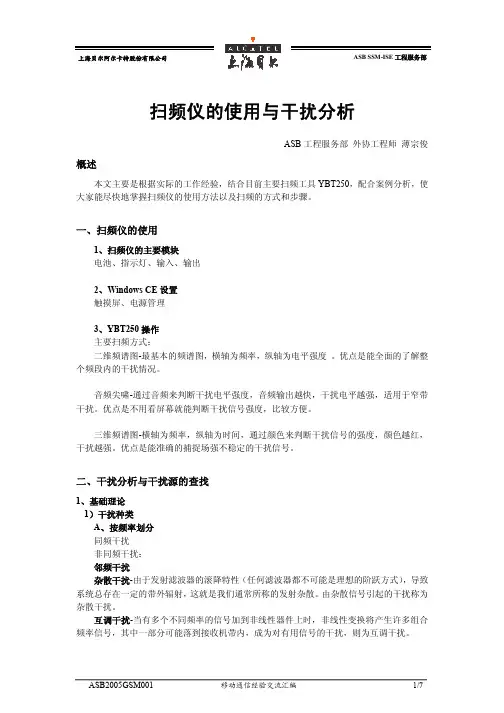

上海贝尔阿尔卡特股份有限公司ASB SSM-ISE 工程服务部扫频仪的使用与干扰分析ASB 工程服务部 外协工程师 薄宗俊概述本文主要是根据实际的工作经验，结合目前主要扫频工具 YBT250，配合案例分析，使 大家能尽快地掌握扫频仪的使用方法以及扫频的方式和步骤。
一、扫频仪的使用1、扫频仪的主要模块 电池、指示灯、输入、输出 2、Windows CE 设置 触摸屏、电源管理 3、YBT250 操作 主要扫频方式： 二维频谱图-最基本的频谱图，横轴为频率，纵轴为电平强度 。
优点是能全面的了解整 个频段内的干扰情况。
音频尖啸-通过音频来判断干扰电平强度，音频输出越快，干扰电平越强，适用于窄带 干扰。
优点是不用看屏幕就能判断干扰信号强度，比较方便。
三维频谱图-横轴为频率，纵轴为时间，通过颜色来判断干扰信号的强度，颜色越红， 干扰越强。
优点是能准确的捕捉场强不稳定的干扰信号。
二、干扰分析与干扰源的查找1、基础理论 1）干扰种类 A、按频率划分 同频干扰 非同频干扰： 邻频干扰 杂散干扰-由于发射滤波器的滚降特性（任何滤波器都不可能是理想的阶跃方式） ，导致 系统总存在一定的带外辐射， 这就是我们通常所称的发射杂散。
由杂散信号引起的干扰称为 杂散干扰。
互调干扰-当有多个不同频率的信号加到非线性器件上时，非线性变换将产生许多组合 频率信号，其中一部分可能落到接收机带内，成为对有用信号的干扰，则为互调干扰。
ASB2005GSM001移动通信经验交流汇编1/7上海贝尔阿尔卡特股份有限公司ASB SSM-ISE 工程服务部阻塞干扰-任何接收机都有一定的接收动态范围，在接收功率超过接收动态允许的最大 功率电平时，会导致接收机饱和阻塞。
阻塞会导致接收机无法正常工作，长时间的阻塞还可 能造成接收机的永久性性能下降。
B、按频段划分 上行干扰（GSM900：890~915） 下行干扰（GSM900：935~960） 2）干扰等级（ALCATEL） MC320a：AV_NB_IDLE_TCH_INTERF_BAND1=-110－-100 MC320b：AV_NB_IDLE_TCH_INTERF_BAND2=-100－-95 MC320c：AV_NB_IDLE_TCH_INTERF_BAND3=-95－-90 MC320d：AV_NB_IDLE_TCH_INTERF_BAND4=-90－-85 MC320e：AV_NB_IDLE_TCH_INTERF_BAND5=-85－-47 3）干扰保护比 同频道干扰保护比：C/I 9dB（工程上加 3 余量变为 12dB） 邻频道干扰保护比：C/I －9dB（工程上加 3 余量变为-6dB） 2、主要干扰源及其特性 1）直放站 直放站产生干扰的原因是空间的白噪声和直放站自身的噪声经过放大后通过上行链路 连同手机信号一同到到达基站接收端造成对基站的上行干扰。
GSM网络上行干扰的排查及解决方法在日常的GSM网络优化工作中，上行干扰已经成为影响网络质量的突出问题，然而产生GSM网络上行干扰的原因有很多，不同的原因解决方法会有所不同，这里给出了针对各种原因产生干扰的解决方法，重点介绍了直放站产生的上行干扰。
最后对上行干扰的排查流程做了重点分析，给出了优化思路和优化处理方案，帮助快速定位并解决上行干扰，从而优化网络质量、提高用户的感知度、保障移动GSM网络畅通运行。
标签：上行干扰；扫频测试；直放站干扰；排查流程引言：现今射频资源随着通信技术的发展而越来越紧张，各种干扰源也在源源不断的产生，这成为影响移动网络服务质量的一个突出问题。
在移动网络上行频段出现的干扰信号，以及外界射频干扰源对基站产生的干扰称之为上行干扰。
上行干扰使通话断断续续严重时甚至会中断通话，影响了通信网络的正常运行和用户的通话质量。
因此，必须对不同的上行干扰进行分析，找到行之有效的方法降低或消除干扰。
1 国内移动通信制式频率分配解决射频干扰问题，首先要了解现有移动通信制式的频率分配.下面对国内现有移动通信制式的工作频段划分进行介绍：1.1 GSM工作频段我国陆地公用蜂窝数字移动通信网GSM通信系统采用900MHz与1800MHz 频段.相邻两频道间隔为200kHz，每个频道采用TDMA方式接入，分为8个时隙，即8个信道（全速率）.每信道占用带宽200kHz/8=25kHz.如果采用半速率话音编码，每个频道可容纳16个半速率信道.其中GSM900的工作频段为：上行：890～915 MHz（移动台发、基站收）下行：935～960 MHz（基站发、移动台收）上下行信道双工收发间隔为45MHz，下行频道配置采用等间隔频道配置方法，频道序号为1～124，共124个频点.其中1～94为中国移动使用，96～124为中国联通使用.DCS1800的工作频段为：1710～1785 MHz（移动台发、基站收）1805～1880 MHz（基站发、移动台收）下行频道配置采用等间隔频道配置方法，频道序号为512-885，共374个频点.目前512-561为中国移动使用，687～736为中国联通使用。
