竣工图绘制办法详解

竣工图编制要求及方法2011-11-14 08:06:15| 分类：默认分类| 标签：|字号大中小订阅一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。

2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。

3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。

4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣”字。

新图图标内应注明“竣工阶段”。

5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。

要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。

7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。

10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。

11．竣工图按专业、图号排列。

12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。

14．全部竣工图均永久保存。

二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。

2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。

3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。

景观工程竣工图绘制深度一、竣工图的编制职责范围在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的．应明确规定施工单位和监理单位的审核和签认责任．二、竣工图的编制方法一、凡按施工图进行施工没有变更的工程,由设计单位负责在原设计施工图上加盖“竣工图”标志章,即作为竣工图,竣工图标志章的规格尺寸统一为80mm50mm;二、凡在施工中的一般性变更,能够在原设计施工图上加以修改补充的,可不重新绘制竣工图,由设计单位在原CAD图上更改,注明修改单日期、字、号、条,盖上竣工图章后即作为竣工图;修改完成后,设计单位加盖竣工图章;三、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的,应局部或全部重新绘制竣工图;重新绘制的包括电脑绘制的竣工图,图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样;四、竣工图图幅应按G B／T10609．3要求统一折叠;五、编制竣工图总说明及各专业的编制说明,叙述竣工图编制原则、各专业目录及编制情况．六、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中的内容填写应齐全、清楚,不得代签;三、竣工图图纸内容一、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等;二、设计说明包含：竣工设计依据和竣工设计要求,各专业设计说明绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明,竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率;三、总图：根据现场如实的定位出各建筑之间的位置和整个施工现场外围红线的位置,以保证施工总面积的正确;总图上所要表达出：建筑栋号；主要车行道路；景观内园路,小园路道路；小品大样底平面图；排水设施雨篦子位置；配套设施坐凳,垃圾筒,成品花盆等;四、铺装图：按合适的比列在总图的基础上如实的反映出铺装面积;地面各种铺装以面积计算可分为规则形状和不规则形状计算;路沿石.条石.压顶板都按m计算;涉及到踏步侧立面,平台立面的铺装需画断面表示,在铺装总图上需文字说明;五、植物图：根据现场苗木定位,参看现场提供的入库数据含损耗或其他原因,并不一定和现场数量吻合,对于乔木在图纸上正确的表示出名称,数量,胸径,高度,冠幅;灌木球只要正确的表示出名称,数量,高度,冠幅;灌木和地被按m2计算,需反映出每m2平均数量平均数量按每10m2或每100m2数计算综合取平均值;图纸上所表达的植物数量和规格需和植物名录表所表示的数量和规格相吻合;六、水电图：水电竣工后一般都是隐蔽工程,所以画竣工图主要依据施工项目经理所提供的线路,回路走向;结算对于该部分基本全按CAD或者比例尺计算;图纸上按现场现状就大原则表示,涉及到道路,场地排水需明确连通的排水点,相应市政或甲方的雨.污水井需表明非我方施工;立面尺寸,断面尺寸无法表示,需付上说明及在图纸上也要文字表明名称,数量和位置;对于排水,电气材料表上所列出的材料名称数量如：球阀,蝶阀,水表,水龙头等也需在图纸上用文字明确的标注出其位置和数量;七、小品大样图：结合施工员,技术负责人提供的隐蔽部分,结合一些简单的预算知识,按现场尺寸如实的反映出满足结算的竣工图小品图;四、绘制竣工图步骤一、进入时间：一般情况需竣工验收合格后才开始做竣工图,不过对与一些比较大、比较复杂的项目时,可以边施工边做竣工图;二、情况了解和人员的组织：向项目负责人了解我方施工完成量、施工范围红线、隐蔽工程情况和在施工过程中是否有一些特殊情况需在竣工图上特殊表达;注：需其他部门配合：工程部、成本控制部三、建筑定位：符合建设方提供的建筑定位图,一般用尺子测量建筑间距是否与图纸上的尺寸吻合,若间距走差比较大,则需要对建筑重新定位,以保证竣工图的准确;竣工图上建筑的定位必需是建筑的底平面;建筑定位仪器：经纬仪,全站仪、钢尺;四、路网定位：若建筑定位没有走差很多,依据施工图符合主要车行道定位,景观内园路和小园路的定位;定位路网可根据建筑,一般选几个特殊点与建筑拉垂直的距离,看与施工图是否吻合,若走差比较大,就需对道路重新定位;在道路定位好,需对主道路的长度进行符合,周边施工范围红线长度符合,以保证设计方施工总面积;路网定位仪器：经纬仪,全站仪、钢尺;五、小品定位：在建筑定位和道路定位都正确的情况下,设计方就可以对小品进行符合,在小品的施工过程中,由于场地的因素,材料的因素发生变更的机率最大,所以对小品我们要详细的符合每一个尺寸,对隐蔽工程要严格的按施工项目负责人提供的数据如实的反映;在小品大样绘制过程中,对于施工图上一些没有表达清楚如一些高度施工图上表达的是“按现场情况定”的在竣工图中就要如实的修改好;六、铺装、植物、水电：在总图完成的基础上,设计方就能很容易的对铺装、植物、水电竣工图进行符合;七、出图流程：1、竣工完成了,先打出一套白图,给工程部负责该项目的负责人审核,发现不准确或短缺要及时修改和补齐,然后签字;2、工程部负责人审核后,再打出一套白图,给成本控制部结算,发现表达不清或尺寸短缺要及时修改和补齐;3、在工程部和成本控制部都审核后,设计负责竣工图绘制的负责人向行政中心提出出图申请,交上CAD由行政中心负责出蓝图;注：出图数量由行政中心向甲方确定4、蓝图晒好后,由设计负责竣工图绘制的负责人向行政中心申请竣工图出图章;然后盖章,签字;签字人包括：编制人、审核人、技术负责人、现场监理、编制日期５、竣工图盖章、签字完,又交回行政中心,由行政中心联系甲方交接;。

竣工图的绘制方法
竣工图的绘制方法
1.利用施工蓝图改绘竣工图
在施工蓝图上一般采用杠（划）改、叉改法；局部修改可以圈出更改部位，
在原图空白处绘出更改内容；所有变更处都必须引划索引线并注明更改依据。

具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。

（1）取消、变更设计内容
A．尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等
数字、文字、符号的取消，可采用杠改法。

即将取消的数字、文字、符号等用横
杠杠掉，从修改的位置引出带箭头的索引线，在索引线上注明修改依据，例如“见×年×月×日设计变更通知单，×层结构图中Z15（Z16）柱断面图，（Z16）取消”。

B．隔墙、门窗、钢筋、灯具、设备等取消，可用叉改法和杠改法。

例如6层⑧轴线隔墙取消，可在各墙的位置上打“×”；再如要把窗C602改为C604，可在门窗型号及相关尺寸上打“杠”，（C602）再在其“杠”的上面标写C604，并从修改处用箭头索引引出来，注明修改依据。

（2）增加、变更设计内容在建筑物某一部位增加隔墙、门窗、灯具、设备、钢筋等均应在图上绘出，应注明修改依据。

其绘改方法，可将增加的钢筋画在该剖面要求的位置上，并注明更改依据。

［筑业课堂］教你如何绘制竣工图C.0.1竣工图按绘制方法不同分为以下几种形式：利用电子版施工图改绘的竣工图、利用施工蓝图改绘的竣工图、利用翻晒硫酸纸底图改绘的竣工图、重新绘制的竣工图。

C.0.2编制单位应根据各地区、各工程的具体情况，采用相应的绘制方法。

C.0.3利用电子版施工图改绘的竣工图应符合下列规定：1 将图纸变更结果直接改绘到电子版施工图中，用云线圈出修改部位，按表C.0.3的形式做修改内容备注表;表C.0.3 修改内容备注表设计变更、洽商编号简要变更内容2 竣工图的比例应与原施工图一致;3 设计图签中应有原设计单位人员签字;4 委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字;5 竣工图章可直接绘制成电子版竣工图签，出图后应有相关责任人的签字。

C.0.4竣工图章应符合下面规定：1 竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监;2 竣工图章示例如下(图C.0.4)：图 C.0.43 竣工图章尺寸为：50mm×80mm。

4 竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。

C.0.5利用施工图蓝图改绘的竣工图应符合下列规定：1 应采用杠(划)改或叉改法进行绘制;2 应使用新晒制的蓝图，不得使用复印图纸。

C.0.6利用翻晒硫酸纸图改绘的竣工图应符合下列规定：1应使用刀片将需更改部位刮掉，再将变更内容标注在修改部位，在空白处做修改内容备注表;修改内容备注表样式应按表C.0.3执行;2 宜晒制成蓝图后，再加盖竣工图章。

C.0.7凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图。

*****精彩回顾*****。

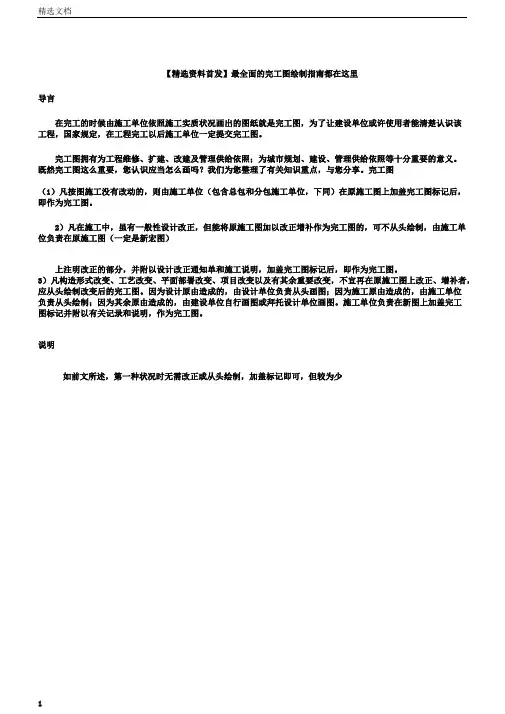

【精选资料首发】最全面的完工图绘制指南都在这里导言在完工的时候由施工单位依照施工实质状况画出的图纸就是完工图，为了让建设单位或许使用者能清楚认识该工程，国家规定，在工程完工以后施工单位一定提交完工图。

完工图拥有为工程维修、扩建、改建及管理供给依照；为城市规划、建设、管理供给依照等十分重要的意义。

既然完工图这么重要，您认识应当怎么画吗？我们为您整理了有关知识重点，与您分享。

完工图（1）凡按图施工没有改动的，则由施工单位（包含总包和分包施工单位，下同）在原施工图上加盖完工图标记后，即作为完工图。

2）凡在施工中，虽有一般性设计改正，但能将原施工图加以改正增补作为完工图的，可不从头绘制，由施工单位负责在原施工图（一定是新宏图）上注明改正的部分，并附以设计改正通知单和施工说明，加盖完工图标记后，即作为完工图。

3）凡构造形式改变、工艺改变、平面部署改变、项目改变以及有其余重要改变，不宜再在原施工图上改正、增补者，应从头绘制改变后的完工图。

因为设计原由造成的，由设计单位负责从头画图；因为施工原由造成的，由施工单位负责从头绘制；因为其余原由造成的，由建设单位自行画图或拜托设计单位画图。

施工单位负责在新图上加盖完工图标记并附以有关记录和说明，作为完工图。

说明如前文所述，第一种状况时无需改正或从头绘制，加盖标记即可，但较为少见；第二种和第三则状况较常有，下边为您带来施工图改成完工图以及从头绘制施工图的细节要求。

施工图如何改为完工图？在施工宏图上一般采纳杠（划）改、叉改法；局部改正能够圈出改正部位，在原图空白处绘出改正内容；全部改正处都一定引划索引线并注明改正依据。

详细的改绘方法可视图面、改动范围和地点、繁简程度等实质状况而定。

1）撤消、改正设计内容采纳叉改法和杠改法，画出索引线，注意一定在索引线上注明改正依照。

2）增添、改正设计内容均应在图上绘出，并注明改正依照。

3）当图纸的某个部位变化较大或不可以在原地点上绘改时，可在原图纸上画出改正范围，并注明改正依照和见某图，在补图上也一定注明该图号和图名，并注明是本来某图某部位的补图与改正依照。

竣工图绘制步骤1、对图纸进行核查“图外框线—会签栏—图例—说明—-图纸内容”的顺序进行总体核查A、图框外：不允许出现较大黑斑、粗线条等缺陷，允许有细小的线条，其粗细与边框相当；B、图框线：内边框线通常情况下要求清晰、连续、完整，两条边框中的坐标字符要可辨，外边框线不作具体要求C、标题栏：签栏内容要完整。

D、再检查图例、说明,对原图中由于刀片刮痕引起图纸表面污染，要求我们进行清理，清理区仅限于图例区、签字栏、文字说明区；E、图纸的内容图纸中不允许出现文字、数字、线条模糊粘连，或墨迹太淡，不易辨识等现象；图纸不允许出现线条、边框、内容等出现扭曲、歪斜、变形等情况；2、检查完后进行绘制1）画云线竣工图绘制时，应用云型线将修改处标识出来，云型线应使用云朵1，厚度为1点，填充颜色为黑色，如下图所示2）标注澄清编号和内容标注澄清编号和内容时，字体应用仿宋GB2312，字体大小应与对应图纸中字体大小相符，大概为18，外框颜色为黑色，（用文本框）将标注内容与云线连接的线条，应为直线其要求如下图所示3）画三角形，内标注（用多边形工具画，然后用文本框写字）3、标题栏现有大部分图纸标题栏处均没有留出空白栏用于竣工图纸升版，在绘制竣工图时应用直线绘出标题签栏，栏框大小应与原图纸基本保持一致，直线样式为实线，厚度为1点，颜色为黑色。

如下图所示：在绘制竣工图过程中，应依据图纸版本将其升为“A0版和A1版”，若图纸为B版应升为“B0版和B1版”。

在升成A0版或B0版式，日期应为图纸FU日期，状态为CFC，其余均不填写，图纸FU日期将由技术部信息文档组提供清单。

在升成A1版或B1版时，日期应填写绘制竣工图日期，状态为CAE,“设计栏”应填写绘制竣工图相关人员姓名，“校核栏”不填，“审核栏”应填写相关部门技术负责人，“批准栏”应填写项目技术负责人（范桂斌），“修改-说明”栏应填写CR、FCR、DEN等设计编码，注意括号（）将变更文件括起，表示不需修改。
