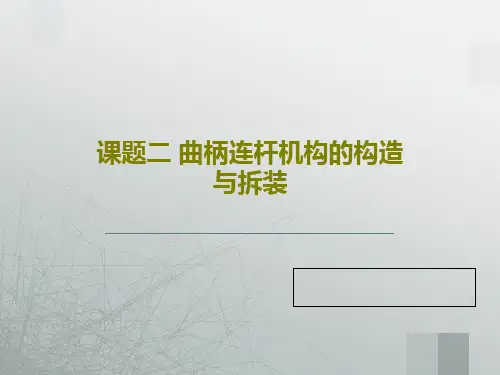

课题二 曲柄连杆机构的构造 与拆装
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭

盆形燃烧室 半球形燃烧室
精选课件ppt
17
火花塞布置在燃 烧室中央，火焰 行程短，燃烧速 率高；充气效率 高。
富康、桑塔纳、 夏利等轿车。
精选课件ppt
18
优点：结构简单、紧凑、 散热面积小，热损失 小，在压缩终了时能 形成挤气涡流，进气 阻力小。
缺点：但火焰的传播距 离较长，存在着较大 的激冷面积，对HC排 放不利。
恒范钢片式活塞的结 构特点就是这样的，由 于恒范钢为含镍33%～ 36%的低碳铁镍合金， 其膨胀系数仅为铝合金 的1/10，而销座通过恒 范钢片与裙部相连，牵 制了裙部的热膨胀变形 量。
精选课件ppt
31
6、活塞在工作时的保护措施
（1）在活塞裙部表面涂保护层，可改善铝合金活塞的磨合性； 主要有铅、锡、石墨、磷保护层等。
的旋转速度又很高，活塞往复运动的线
速度相当大，同时与可燃混合气和燃烧
废气接触，曲柄连杆机构还受到化学腐
蚀作用，并且润滑困难。可见，曲柄连
杆机构的工作条件相当恶劣，它要承受
高温、高压、高速和化学腐蚀作用。
精选课件ppt
6
气缸体的检测与维修
一、气缸体的构造 二、气缸盖和气缸衬垫 三、油底壳 四、气缸体的检查与维修
精选课件ppt
32
精选课件ppt
33
二 活塞环
汽环——密封和导 热；
油环——布油和刮 油的作用，下行时刮 除汽缸壁上多余的机 油，上行时在汽缸壁 上铺涂一层均匀的油 膜。还能起到封汽的 辅助作用。
精选课件ppt
34
工作条件
活塞环在高温、高压、高速和润滑极其困难的 条件下工作，尤其是第一道环最为困难。活塞环工 作时受到汽缸中高温高压燃汽的作用，温度很高(特 别是第一道环温度可高达600K)，活塞环在汽缸内 随活塞一起作高速运动，加上高温下机油可能变质， 使环的润滑条件变坏，难以保证良好的润滑，因而 磨损严重。

用耐磨优质材料 制成气缸套，再 装到一般材料制 成的气缸体内。
降低了制造成本，便 于修理和更换气缸套， 延长了气缸体的使用 寿命。
第二章(1) 曲柄连杆机构的构造
气缸套 目的：解决成本与寿命之间的矛盾。 气缸内镶了用耐磨的高级铸铁材料制成的气缸 套，而缸体则可用价廉的普通铸铁或质量轻的 铝合金制成，这样，既延长了使用寿命，又节 省了好材料。
3、气缸排列形式 直列式、V型、对置式、W型
第二章(1) 曲柄连杆机构的构造
V型
第二章(1) 曲柄连杆机构的构造
V型
第二章(1) 曲柄连杆机构的构造
W型
第二章(1) 曲柄连杆机构的构造
曲柄连杆机构（上曲轴箱的构造形式）
平分式：油底壳安装平面和曲轴旋转中心在同一高 度。优点是机体高度小，重量轻，结构紧凑，便于 加工，曲轴拆装方便；但其缺点是刚度和强度较差
湿式缸 套：与 冷却水 接触， 与缸体 间隙配 合。
第二章(1) 曲柄连杆机构的构造
整体式气缸体和镶嵌式气缸体
• (1)、整体式气缸体：气缸直接镗在气缸体上。 • (2)、镶嵌式气缸体：气缸套镶嵌到气缸体内的气缸。
类型
构造
性能及应用
整体式
气缸直接镗在气 强度和刚度好，能承
缸体上
受大负荷。成本高。
镶嵌式
气缸体
气缸
气缸：活塞在其内部往复直 线运动的圆柱形空腔。
气缸体：多个气缸组成一体。
上曲轴箱
点击观看视频
第二章(1) 曲柄连杆机构的构造
气缽体的组成材料（视频）
点击观看视频
第二章(1) 曲柄连杆机构的构造
曲柄连杆机构（气缽体的构造形式）
直列式、V型、卧式 。
气缸体结构形式

3. 曲柄
曲柄是主轴颈和连杆轴颈的连接部分，断面为椭圆形， 为了平衡惯性力，曲柄处铸有（或紧固有）平衡块。
第三章 曲柄连杆机构
第三章 曲柄连杆机构
4. V 形发动机的连杆
（1）并列式连杆 （2）主副式连杆 （3）叉形式连杆
第三章 曲柄连杆机构
第三节 曲轴飞轮组
学习目标
1.掌握曲轴飞轮组的组成及作用。 2.掌握曲轴飞轮组主要零部件的结构及作用。
第三章 曲柄连杆机构
曲轴飞轮组
第三章 曲柄连杆机构
一、曲轴
曲轴是发动机中最重要的部件之一，其作用是把活塞 连杆组传来的气体作用力转变为力矩；另外还可用来驱动 配气机构及其他各种辅助装置。
四、连杆
连杆的作用是连接活塞与曲轴。
第三章 曲柄连杆机构
1. 连杆小头
对全浮式活塞销，由于工作时小头孔与活塞销之间有 相对运动，所以常常在连杆小头孔中压入减磨的青铜衬套。
2. 连杆杆身
连杆杆身通常做成“I” 字形断面，抗弯强度好，重量 轻，大圆弧过渡, 且上小下大，采用压力法润滑的连杆, 杆 身中部都制有连通大、小头的油道。
活塞环密封面
气环开口形状
第三章 曲柄连杆机构
气环的断面形状很多，最常见的有矩形环、扭曲环、 锥面环、梯形环和桶面环。
第三章 曲柄连杆机构
第三章 曲柄连杆机构
第三章 曲柄连杆机构
2. 油环
第三章 曲柄连杆机构
三、活塞销
活塞销的作用是连接活塞和连杆小头，并把活塞承受 的气体压力传给连杆。
第三章 曲柄连杆机构
六、油底壳
气缸体下部用来安装曲轴的部位称为曲轴箱, 曲轴箱 分上曲轴箱和下曲轴箱。上曲轴箱与气缸体铸成一体， 下曲轴箱用来储存润滑油，并封闭上曲轴箱，故又称为 油底壳。
