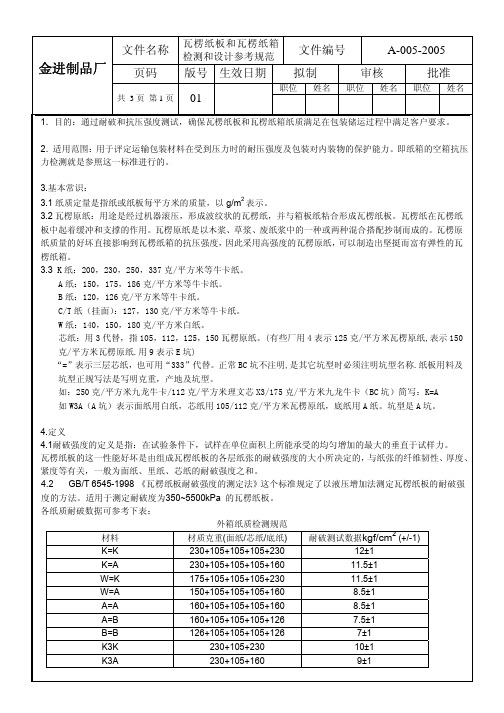

瓦楞纸箱常识及设计规范

职位姓名职位姓名职位姓名共3页第1页011．目的：通过耐破和抗压强度测试，确保瓦楞纸板和瓦楞纸箱纸质满足在包装储运过程中满足客户要求。

2．适用范围：用于评定运输包装材料在受到压力时的耐压强度及包装对内装物的保护能力。

即纸箱的空箱抗压力检测就是参照这一标准进行的。

3.基本常识：3.1纸质定量是指纸或纸板每平方米的质量，以g/m2表示。

3.2瓦楞原纸：用途是经过机器滚压，形成波纹状的瓦楞纸，并与箱板纸粘合形成瓦楞纸板。

瓦楞纸在瓦楞纸板中起着缓冲和支撑的作用。

瓦楞原纸是以木浆、草浆、废纸浆中的一种或两种混合搭配抄制而成的。

瓦楞原纸质量的好坏直接影响到瓦楞纸箱的抗压强度，因此采用高强度的瓦楞原纸，可以制造出坚挺而富有弹性的瓦楞纸箱。

3.3 K纸：200，230，250，337克/平方米等牛卡纸。

A纸：150，175，186克/平方米等牛卡纸。

B纸：120，126克/平方米等牛卡纸。

C/T纸（挂面）：127，130克/平方米等牛卡纸。

W纸：140，150，180克/平方米白纸。

芯纸：用3代替，指105，112，125，150瓦楞原纸。

(有些厂用4表示125克/平方米瓦楞原纸,表示150克/平方米瓦楞原纸.用9表示E坑)“=”表示三层芯纸，也可用“333”代替。

正常BC坑不注明,是其它坑型时必须注明坑型名称.纸板用料及坑型正规写法是写明克重，产地及坑型。

如：250克/平方米九龙牛卡/112克/平方米理文芯X3/175克/平方米九龙牛卡（BC坑）简写：K=A如W3A（A坑）表示面纸用白纸，芯纸用105/112克/平方米瓦楞原纸，底纸用A纸。

坑型是A坑。

4.定义4.1耐破强度的定义是指：在试验条件下，试样在单位面积上所能承受的均匀增加的最大的垂直于试样力。

瓦楞纸板的这一性能好坏是由组成瓦楞纸板的各层纸张的耐破强度的大小所决定的，与纸张的纤维韧性、厚度、紧度等有关，一般为面纸、里纸、芯纸的耐破强度之和。

4.2GB/T 6545-1998 《瓦楞纸板耐破强度的测定法》这个标准规定了以液压增加法测定瓦楞纸板的耐破强度的方法。

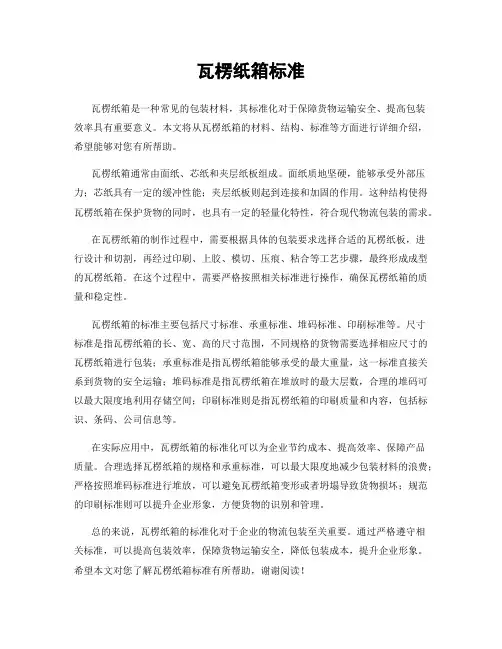

瓦楞纸箱标准瓦楞纸箱是一种常见的包装材料，其标准化对于保障货物运输安全、提高包装效率具有重要意义。

本文将从瓦楞纸箱的材料、结构、标准等方面进行详细介绍，希望能够对您有所帮助。

瓦楞纸箱通常由面纸、芯纸和夹层纸板组成。

面纸质地坚硬，能够承受外部压力；芯纸具有一定的缓冲性能；夹层纸板则起到连接和加固的作用。

这种结构使得瓦楞纸箱在保护货物的同时，也具有一定的轻量化特性，符合现代物流包装的需求。

在瓦楞纸箱的制作过程中，需要根据具体的包装要求选择合适的瓦楞纸板，进行设计和切割，再经过印刷、上胶、模切、压痕、粘合等工艺步骤，最终形成成型的瓦楞纸箱。

在这个过程中，需要严格按照相关标准进行操作，确保瓦楞纸箱的质量和稳定性。

瓦楞纸箱的标准主要包括尺寸标准、承重标准、堆码标准、印刷标准等。

尺寸标准是指瓦楞纸箱的长、宽、高的尺寸范围，不同规格的货物需要选择相应尺寸的瓦楞纸箱进行包装；承重标准是指瓦楞纸箱能够承受的最大重量，这一标准直接关系到货物的安全运输；堆码标准是指瓦楞纸箱在堆放时的最大层数，合理的堆码可以最大限度地利用存储空间；印刷标准则是指瓦楞纸箱的印刷质量和内容，包括标识、条码、公司信息等。

在实际应用中，瓦楞纸箱的标准化可以为企业节约成本、提高效率、保障产品质量。

合理选择瓦楞纸箱的规格和承重标准，可以最大限度地减少包装材料的浪费；严格按照堆码标准进行堆放，可以避免瓦楞纸箱变形或者坍塌导致货物损坏；规范的印刷标准则可以提升企业形象，方便货物的识别和管理。

总的来说，瓦楞纸箱的标准化对于企业的物流包装至关重要。

通过严格遵守相关标准，可以提高包装效率，保障货物运输安全，降低包装成本，提升企业形象。

希望本文对您了解瓦楞纸箱标准有所帮助，谢谢阅读！。

中华人民共和国国家瓦楞纸箱标准[小编整理]第一篇：中华人民共和国国家瓦楞纸箱标准中华人民共和国国家瓦楞纸箱标准GB 6543-86 Corrugated box本标准适于运输包装用单瓦楞纸板箱和双瓦楞纸板箱（以下简称瓦楞纸箱）1 分类瓦楞纸板箱按照使用瓦楞纸板不同的种类、包装内装物的最大重量及箱内尺寸之和分为30种，见表1。

表1注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。

其中1类箱主要用于出口及贵重物品的运输包装；2类箱主要用于内销产品的运输包装；3类箱主要用于短途、低廉商品的运输包装。

2 基本箱型和代号见附录A。

2.1 本标准规定的箱型代号由四位数字组成。

附录A中的图表示各种纸箱的基本式样，每个图有一个四位数字的代号，代号中前两位数字表示箱型种类；后两位数字表示同一类箱中不同纸箱式样。

2.1.1 开槽型纸箱（02型）为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。

运输时可以折叠平放，使用时把箱盖封合。

2.1.2 套合型纸箱（03型）由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。

2.1.3 折叠型（04型）通常由一片瓦楞纸板组成，折叠而成箱的底、侧面和箱盖，不用钉合或粘合。

2.2 也可根据要求按订货合同所规定的其他型式制造。

3 纸箱附件为提高对内装物的保护能力，允许用隔挡、衬垫、底座、模切件等纸箱附件，这些附件的种类和代号见附录B。

在具体的产品用箱技术文件中应对所用附件的种类、代号及其用料、尺寸、结构等作出规定。

4 尺寸规格4.1 用纸箱的内尺寸长、宽、高表示纸箱的规格，并按下列顺序和代号给出尺寸，单位用毫米。

a.长度（L）：箱内底面积长边尺寸；b.宽度（B）：箱内底面积短边尺寸；c.高度（H）：箱内顶面到底面尺寸。

表24.2 根据内装物的重量和尺寸，优先选用GB4892-85《硬质直方体运输包装尺寸系列》规定的以下底面积外尺寸：400×600；400×300；400×200；400×150；300×200；300×133；300×100；200×150；200×133。

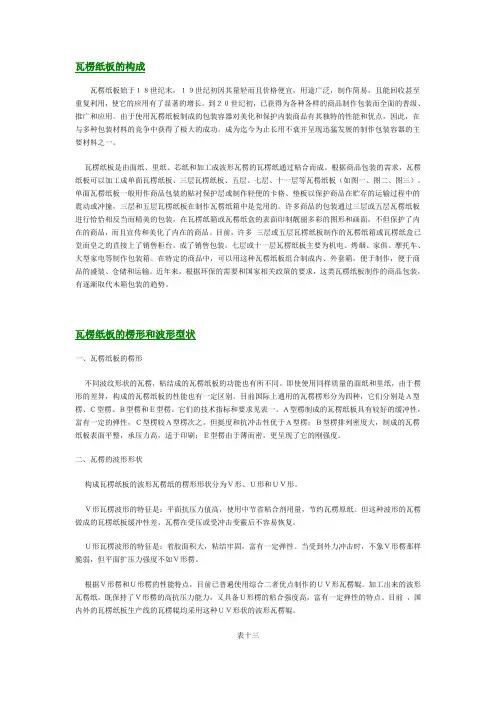

瓦楞纸板的构成瓦楞纸板始于１８世纪末，１９世纪初因其量轻而且价格便宜，用途广泛，制作简易，且能回收甚至重复利用，使它的应用有了显著的增长。

到２０世纪初，已获得为各种各样的商品制作包装而全面的普级、推广和应用。

由于使用瓦楞纸板制成的包装容器对美化和保护内装商品有其独特的性能和优点，因此，在与多种包装材料的竞争中获得了极大的成功。

成为迄今为止长用不衰并呈现迅猛发展的制作包装容器的主要材料之一。

瓦楞纸板是由面纸、里纸、芯纸和加工成波形瓦楞的瓦楞纸通过粘合而成。

根据商品包装的需求，瓦楞纸板可以加工成单面瓦楞纸板、三层瓦楞纸板、五层、七层、十一层等瓦楞纸板（如图一、图二、图三）。

单面瓦楞纸板一般用作商品包装的贴衬保护层或制作轻便的卡格、垫板以保护商品在贮存的运输过程中的震动或冲撞，三层和五层瓦楞纸板在制作瓦楞纸箱中是党用的。

许多商品的包装通过三层或五层瓦楞纸板进行恰恰相反当而精美的包装，在瓦楞纸箱或瓦楞纸盒的表面印制靓丽多彩的图形和画面，不但保护了内在的商品，而且宣传和美化了内在的商品。

目前，许多三层或五层瓦楞纸板制作的瓦楞纸箱或瓦楞纸盒已堂而皇之的直接上了销售柜台，成了销售包装。

七层或十一层瓦楞纸板主要为机电、烤烟、家俱、摩托车、大型家电等制作包装箱。

在特定的商品中，可以用这种瓦楞纸板组合制成内、外套箱，便于制作，便于商品的盛装、仓储和运输。

近年来，根据环保的需要和国家相关政策的要求，这类瓦楞纸板制作的商品包装，有逐渐取代木箱包装的趋势。

瓦楞纸板的楞形和波形型状一、瓦楞纸板的楞形不同波纹形状的瓦楞，粘结成的瓦楞纸板的功能也有所不同。

即使使用同样质量的面纸和里纸，由于楞形的差异，构成的瓦楞纸板的性能也有一定区别。

目前国际上通用的瓦楞楞形分为四种，它们分别是Ａ型楞、Ｃ型楞、Ｂ型楞和Ｅ型楞。

它们的技术指标和要求见表一。

Ａ型楞制成的瓦楞纸板具有较好的缓冲性，富有一定的弹性，Ｃ型楞较Ａ型楞次之。

但挺度和抗冲击性优于Ａ型楞；Ｂ型楞排列密度大，制成的瓦楞纸板表面平整，承压力高，适于印刷；Ｅ型楞由于薄而密，更呈现了它的刚强度。

瓦楞纸箱基本知识瓦楞纸箱基本知识一．瓦楞形状的分类及其特性：U形瓦楞弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。

V 形瓦楞挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。

. UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。

二．瓦楞纸板的种类：1.双层瓦楞纸板：由一层面板和一层瓦楞纸组成的瓦楞纸板2.三层瓦楞纸板：由两层面板和一层瓦楞纸板组成的瓦楞纸板。

3.五层瓦楞纸板：由三层面板和两层瓦楞纸组成的瓦楞纸板。

4.七层瓦楞纸板：由四层面板和三层瓦楞组成的瓦楞纸板。

三．瓦楞纸板可分为五种形式：大瓦楞 A 型、小瓦楞B型、中瓦楞 C 型、微小瓦楞E型、超大瓦楞K型。

A 大瓦楞瓦楞高度（mm）4.5－５瓦楞个数/300mm 34±2B 小瓦楞 2.5－３50±2C 中瓦楞 3.5－438±2E 微小瓦楞 1.1－296±4K 超大瓦楞 6.6－７24±1.5各瓦楞所具有的特点：A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞和各种动载荷要求很高的瓦楞纸板箱。

大的瓦楞高度和大的瓦楞间距，使它具有减震性能，这种形式的纸板，还可以用作衬套、衬垫和减震件。

B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产品的包装。

此类纸板较A型具有较高的刚性，在这种纸板上可以得到较好的印刷质量。

C：三层C型瓦楞纸板是最常用的一种瓦楞纸板，这种纸板综合了A 型和B型纸板的特性，同样具有足够的刚性和良好的减震性能，它有效地用来包装易碎制品，软的产品以及要求防止其表面受损的硬的产品。

E：纸板使用越来越广泛，纸板面上每米长度内瓦楞数较多，可以得到平坦的表面和高的平面刚度，这就时得高质量的装潢印刷成为可能。

包装纸箱的内定检验标准：一．感官指标：1．刷麦须符合公司设计策划要求。

版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。

2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。

二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。

三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。

(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。

(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。

页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。

五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。

瓦楞纸箱一、瓦楞纸箱的尺寸设计瓦楞纸箱由三个尺寸组成：内尺寸，制造尺寸，外尺寸。

制造尺寸是确定箱坯上切断、开槽、压线位置的尺寸。

1、瓦楞纸箱的内尺寸以内壁为基准，箱内三个方向上的有向尺寸称为纸箱的内尺寸。

（1） 内尺寸确定的因素：①内装物最大外尺寸；②内装物排列方式；③内装物公差系数；④内装物隔衬与缓冲件的相关尺寸。

（2） 内尺寸计算公式除错列排列的圆柱形内装物以外，其他内装物的瓦楞纸箱内尺寸计算公式如 下：k T n d n x X x x i '++-+=)1(max式中：i X ――纸箱内尺寸，mmmax x ――内装物最大尺寸，mmx n ――内装物排列数目d ――内装物公差系数，mmT ――衬格或缓冲件总厚度，mmk '――内尺寸修正系数，mm上式中如果x n ＝1，T ＝0，则：i X ＝max x +k '这是单件内装物的瓦楞纸箱内尺寸计算公式。

内装物公差系数d 如下取值：中包装盒：±（1～2）mm/件；针棉织品： ±3mm ；硬质刚性品：+（1～2）mm/件。

确定纸箱内尺寸的原则是，既要保证产品能顺利地装入箱内，又不使产品在 箱内有明显的移动空间。

因此通常情况下纸箱内尺寸都应稍大于内装物外轮廓尺寸。

内尺寸修正系数k '取值件表：'2、瓦楞纸箱的制造尺寸制箱时的下料尺寸称为纸箱的制作尺寸。

制造尺寸以展开的箱坯上的压痕线 为度量的基准。

分切机上的压痕棍在压线位置上压出的是一条沟，压线是这条沟槽的中心线。

（1）、纸箱长、宽、高的制造尺寸。

用k 表示内尺寸的修正系数，可将纸箱长、宽、高的制造尺寸表示为：k X X i +=由于箱坯加工难免有些误差，而且压线后纸板有些收缩，因此实际的修正系数稍大于纸板的厚度，如表所示为常用的开槽箱型0201型瓦楞纸箱的修正系数取值(表中2L 为接头所在边，2B 为与接头接合边，考虑到纸板折叠时产生的厚度，它们均取较小值)：（2）、纸箱接头的制造尺寸。

瓦楞纸箱基本知识瓦楞纸箱是一种常见的包装材料，它由纸板制成，具有瓦楞结构，因此得名。

下面是关于瓦楞纸箱的一些基本知识。

1. 瓦楞纸箱的结构：瓦楞纸箱由面纸、瓦楞纸芯层和内质纸组成。

瓦楞纸芯层呈波浪状，将两张面纸连接在一起，形成了中空的结构，既增加了纸箱的强度和刚性，又减小了其自重。

2. 瓦楞纸箱的种类：瓦楞纸箱通常根据瓦楞芯的直径和纸板的材质来分类。

常见的瓦楞纸板有A、B、C、E、F、G、N等等。

其中，A瓦楞纸板的瓦楞芯直径最小，纸板最薄，适用于轻型产品的包装；而G瓦楞纸板的瓦楞芯直径最大，纸板最厚，适用于重型产品的包装。

3. 瓦楞纸箱的优点：瓦楞纸箱具有轻质、坚固、环保、低成本等优点。

它采用可再生的纸材料制成，可以回收再利用。

瓦楞纸箱的瓦楞纸芯能够有效吸收外部冲击力，保护包装物品不受损。

4. 瓦楞纸箱的应用：瓦楞纸箱广泛应用于各个领域的包装行业，包括食品、电子产品、日用品、医药、汽车零部件等等。

根据包装物品的需求和要求，可以选择不同内外纸板的质量和瓦楞芯的大小，以达到最佳的保护效果。

5. 瓦楞纸箱的制作工艺：瓦楞纸箱的制作需要经过一系列的工艺步骤。

首先，将面纸和瓦楞纸芯分别裁切成所需的形状和尺寸。

然后，使用胶水将瓦楞纸芯粘贴到两张面纸上，形成一张完整的纸板。

最后，将该纸板折叠、修整、粘合成所需的箱子形状。

瓦楞纸箱作为常见的包装材料，不仅具有良好的保护性能，还能够满足不同包装物品的需求。

它在物流、运输和储存过程中发挥着重要的作用，并且对环境友好。

瓦楞纸箱是包装行业中最常见的材料之一，广泛应用于各个领域。

它不仅能够保护产品安全，还能提高包装效率和降低成本。

在本文中，我们将继续探讨瓦楞纸箱的相关内容。

1. 瓦楞纸箱的优势：1.1 轻质：瓦楞纸箱由纸板制成，具有较轻的重量，不会增加太多额外负担，方便物流和运输。

1.2 坚固：瓦楞纸箱的瓦楞芯层能够有效吸收外部冲击和挤压力，提供良好的抗压性能，保护包装物品不受损。

瓦楞纸箱的箱型及其尺寸设计瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。

在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。

在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。

一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。

先确定了箱型才能对各个部分的尺寸进行设计和计算。

（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。

国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。

统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。

不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。

后缀码方便建立CAD/CAM库或专用箱图库。

如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。

一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。

02型也有插底结构，其特点是防止所装物品从底部漏出。

02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。

（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。

本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。

目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。

02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。
