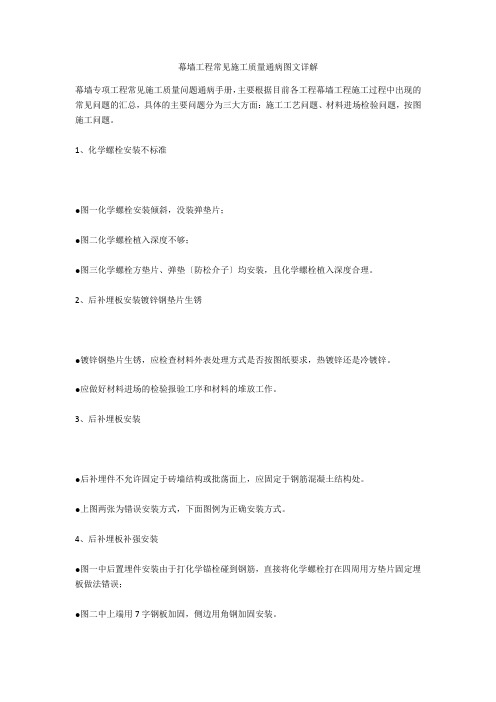

幕墙工程常见施工质量通病图文详解幕墙专项工程常见施工质量问题通病手册，主要根据目前各工程幕墙工程施工过程中出现的常见问题的汇总，具体的主要问题分为三大方面：施工工艺问题、材料进场检验问题，按图施工问题。
1、化学螺栓安装不标准●图一化学螺栓安装倾斜，没装弹垫片；●图二化学螺栓植入深度不够；●图三化学螺栓方垫片、弹垫〔防松介子〕均安装，且化学螺栓植入深度合理。
2、后补埋板安装镀锌钢垫片生锈●镀锌钢垫片生锈，应检查材料外表处理方式是否按图纸要求，热镀锌还是冷镀锌。
●应做好材料进场的检验报验工序和材料的堆放工作。
3、后补埋板安装●后补埋件不允许固定于砖墙结构或批荡面上，应固定于钢筋混凝土结构处。
●上图两张为错误安装方式，下面图例为正确安装方式。
4、后补埋板补强安装●图一中后置埋件安装由于打化学锚栓碰到钢筋，直接将化学螺栓打在四周用方垫片固定埋板做法错误；●图二中上端用7字钢板加固，侧边用角钢加固安装。
5、玻璃幕墙阴阳角后补埋板、连接角码的安装●阴阳角位置埋板及连接角码的安装通病问题比拟突出，应按图纸节点施工。
●如遇不能施工的部位，应经相关设计单位确认变更做法后再进行施工。
●图一中两图分别为阴角、阳角常见错误做法，图二中图例为正确做法，能看出转角位置需用两块埋板固定，转角转接钢件也需做特殊加工。
6、焊接及防腐防锈工艺●图一中可看出钢结构焊缝密实饱满、平滑，焊纹呈波浪形，且敲渣干净。
●图二中钢结构做氟碳漆喷涂密实、完整，焊缝处喷涂更厚实。
7、玻璃压板安装不标准●明框幕墙玻璃压板应通长安装。
●左侧为断开安装方式,右侧为连续通长方式。
●连续通长安装对稳固性、外观平整度、防渗水性均有保证。
●左右两图用于固定压板的钉错误，需用中间图所示不锈钢机丝钉或不锈钢螺栓固定，间距300mm排布。
8、玻璃幕墙压板安装●明框幕墙玻璃压板处胶条不允许用双面贴代替,容易漏水，须用三元乙丙防水胶条。
●图一为错误安装，图二为正确安装方式。
玻璃幕墙施工常见通病及质量控制措施摘要：对于玻璃幕墙施工中常见质量通病，本文对其进行了分析，并有针对性地提出了质量控制措施。
一、前言玻璃幕墙作为建筑物的外围护结构，融建筑使用功能和建筑装饰于一体，具有既美观又实用的特点，因而随着我国国经济的高速发展，城市规模的不断扩大，玻璃幕墙得到了广泛的应用，并取得了较好的建筑效果。
但是随着玻璃幕墙工程的日益增多，在其施工中亦出现了一些常见的质量通病，本文就此进行浅析，并有针对性地提出了相应的质量控制措施，仅供大家参考。
二、常见的玻璃幕墙施工质量通病1、预埋件安装预埋件尺寸不一，安装位置欠准确，偏差超出规范控制要求。
2、立柱与主体连接(1)采用膨胀螺栓打入主体结构，再与玻璃幕墙立柱相连。
(2)同一根玻璃幕墙立柱两端固定，或下端固定，没有按规范要求将立柱锚固悬挂在主体结构上，使其处于受拉工作状态。
3、铝框架安装铝框架安装时，不按规范操作，没有抓好质量，水平度、垂直度、对角线差和直线度超标，直接影响幕墙的物理性能。
4、不同金属接触玻璃幕墙不同金属材料接触处未采取防腐措施，如立柱与连接件之间等未设置绝缘垫片或采取其它防腐蚀措施。
5、主柱与横梁连接玻璃幕墙的主柱与横梁接触处,未按要求设置具有压缩性的软质橡胶垫片。
6、结构胶与密封胶隐框玻璃幕墙的玻璃结构胶打注在施工现场进行,少数工程甚至将玻璃直接用结构胶粘于立柱、横梁上。
对密封胶施工条件不重视，雨季强行露天施工耐候密封胶，无法保证密封质量。
耐候硅酮密封胶施工不密实，封堵不严或长宽比不符合规范要求，导致雨水从嵌填的空隙和裂隙渗入。
密封胶条尺寸不符或采用劣质材料，很快松脱或老化，失去密封防水功能。
7、幕墙缝隙玻璃幕墙四周与主体结构之间的缝隙、与每层楼板、隔墙处的缝隙仅用普通装饰材料进行封闭,没有采用防火保温材料进行填塞,未能满足消防要求,如楼层发生火灾时不能有效对火势进行隔断。
8、幕墙玻璃玻璃幕墙的玻璃未能采用安全玻璃(钢化玻璃、夹层玻璃、夹丝玻璃及组合成的中空玻璃)，或热反射镀膜玻璃安装反向。
幕墙工程常见施工质量通病幕墙工程常见施工质量问题幕墙专项工程常见施工质量问题通病手册，主要根据目前各项目幕墙工程施工过程中出现的常见问题的汇总，具体的主要问题分为三大方面：施工工艺问题、材料进场检验问题，按图施工问题。
化学螺栓安装问题化学螺栓的安装是幕墙工程中常见的问题。
有些化学螺栓安装不规范，如图一所示，倾斜并没有装弹垫片。
而图二中，化学螺栓植入深度不够。
正确的安装方式如图三所示，需要安装方垫片、弹垫和合理的植入深度。
后补埋板安装问题后补埋板的安装也是幕墙工程中常见的问题。
有些镀锌钢垫片会出现生锈的情况，需要检查材料表面处理方式是否按照图纸要求进行，是热镀锌还是冷镀锌。
在材料进场时，应做好检验报验工序和堆放工作。
此外，后补埋件不允许固定于砖墙结构或批荡面上，应固定于钢筋混凝土结构处。
后补埋板补强安装问题后补埋板补强安装也是幕墙工程中常见的问题。
在图一中，后置埋件安装时打化学锚栓碰到钢筋，直接将化学螺栓打在四周用方垫片固定埋板，做法错误。
而在图二中，上端用7字钢板加固，侧边用角钢加固安装。
玻璃幕墙阴阳角后补埋板、连接角码的安装问题阴阳角位置埋板及连接角码的安装也是幕墙工程中常见的问题。
应按照图纸节点施工，如遇不能施工的部位，应经相关设计单位确认变更做法后再进行施工。
在图一中，两图分别为阴角、阳角常见错误做法。
而在图二中，图例为正确做法，转角位置需用两块埋板固定，转角转接钢件也需做特殊加工。
焊接及防腐防锈工艺问题钢结构的焊接及防腐防锈工艺也是幕墙工程中常见的问题。
在图一中，钢结构焊缝密实饱满、平滑，焊纹呈波浪形，且敲渣干净。
而在图二中，钢结构做氟碳漆喷涂密实、完整，焊缝处喷涂更厚实。
玻璃压板安装问题明框幕墙玻璃压板的安装也是幕墙工程中常见的问题。
应该采用连续通长安装方式，而非断开安装方式。
连续通长安装对稳固性、外观平整度、防渗水性均有保证。
在图中，左右两图用于固定压板的钉错误，需用中间图所示不锈钢机丝钉或不锈钢螺栓固定，间距300mm排布。
