第五章 溢洪道

溢洪道的设计精品资料2012年8月目录1 设计目的和要求 (1)2设计资料 (1)2.1 工程概况 (1)2.2 基本资料 (1)2.2.1 气象 (1)2.2.2 洪水 (2)2.2.3 地质 (2)2.2.4 其他 (2)3 工程设计 (2)3.1 工程布置 (2)3.1.1枢纽的等别、溢洪道级别及洪水设计标准 (2)3.1.2溢洪道的位置、型式及组成 (3)3.2 溢洪道的型式及尺寸 (6)3.2.1进口段 (6)3.2.2控制段 (6)3.2.3 泄槽段 (7)3.2.4消能段 (8)3.2.5 尾水渠 (8)4 设计计算 (8)4.1水力计算 (8)4.1.1过流能力的计算 (8)4.1.2泄槽水面线计算 (8)4.1.3消能防冲计算 (12)4.1.4渗流计算 (13)4.2 控制段稳定计算 (13)4.2.1计算公式： (13)4.2.2荷载组合： (14)4.2.3列表计算： (14)4.2.4计算结果 (18)1 设计目的和要求通过课程设计培养学生了解并掌握实际水利工程的设计内容、方法和步骤，巩固专业课、技术基础课及基础课所学的知识，培养运用所学知识解决实际工程问题的能力，训练学生编写设计书、绘图的能力和技巧，培养查阅文献及规范的能力。

要求每个学生对设计内容中的各个环节做出系统的个人成果。

每个人必须编写完整的课程设计成果。

说明书简明扼要、条理清楚，计算方法得当、结果准确，设计方案合理可行，水工图纸布局合理、线条标注规范、图面整洁，能正确反应设计意图。

2设计资料2.1 工程概况吴岭水库枢纽工程位于汉北河支流东河上，坝址在湖北省某县境内，距县城22km。

水库控制东河上流余家嘴、斋婆店两条主要河流，河道平均坡度为3‰。

水库坝址以上乘雨面积102km²。

流域多年平均降雨量1020.9mm。

水库总库容7220万m³，是一座以灌溉为主、兼有防洪、水产养殖、城镇供水等综合利用的中型水利工程。

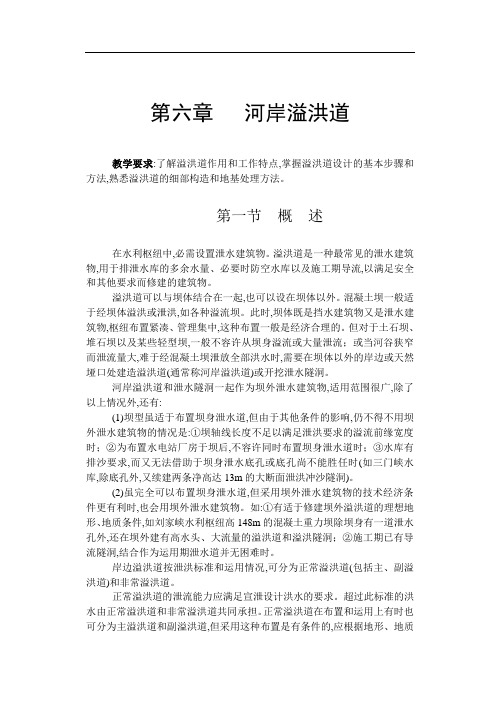

第六章河岸溢洪道教学要求:了解溢洪道作用和工作特点,掌握溢洪道设计的基本步骤和方法,熟悉溢洪道的细部构造和地基处理方法。

第一节概述在水利枢纽中,必需设置泄水建筑物。

溢洪道是一种最常见的泄水建筑物,用于排泄水库的多余水量、必要时防空水库以及施工期导流,以满足安全和其他要求而修建的建筑物。

溢洪道可以与坝体结合在一起,也可以设在坝体以外。

混凝土坝一般适于经坝体溢洪或泄洪,如各种溢流坝。

此时,坝体既是挡水建筑物又是泄水建筑物,枢纽布置紧凑、管理集中,这种布置一般是经济合理的。

但对于土石坝、堆石坝以及某些轻型坝,一般不容许从坝身溢流或大量泄流；或当河谷狭窄而泄流量大,难于经混凝土坝泄放全部洪水时,需要在坝体以外的岸边或天然垭口处建造溢洪道(通常称河岸溢洪道)或开挖泄水隧洞。

河岸溢洪道和泄水隧洞一起作为坝外泄水建筑物,适用范围很广,除了以上情况外,还有:(1)坝型虽适于布置坝身泄水道,但由于其他条件的影响,仍不得不用坝外泄水建筑物的情况是:①坝轴线长度不足以满足泄洪要求的溢流前缘宽度时；②为布置水电站厂房于坝后,不容许同时布置坝身泄水道时；③水库有排沙要求,而又无法借助于坝身泄水底孔或底孔尚不能胜任时(如三门峡水库,除底孔外,又续建两条净高达13m的大断面泄洪冲沙隧洞)。

(2)虽完全可以布置坝身泄水道,但采用坝外泄水建筑物的技术经济条件更有利时,也会用坝外泄水建筑物。

如:①有适于修建坝外溢洪道的理想地形、地质条件,如刘家峡水利枢纽高148m的混凝土重力坝除坝身有一道泄水孔外,还在坝外建有高水头、大流量的溢洪道和溢洪隧洞；②施工期已有导流隧洞,结合作为运用期泄水道并无困难时。

岸边溢洪道按泄洪标准和运用情况,可分为正常溢洪道(包括主、副溢洪道)和非常溢洪道。

正常溢洪道的泄流能力应满足宣泄设计洪水的要求。

超过此标准的洪水由正常溢洪道和非常溢洪道共同承担。

正常溢洪道在布置和运用上有时也可分为主溢洪道和副溢洪道,但采用这种布置是有条件的,应根据地形、地质条件、枢纽布置、坝型、洪水特征及其对下游的影响等因素研究确定,主溢洪道宣泄常遇洪水,常遇洪水标准可在20年一遇至设计洪水之间选择。

溢洪道管理制度范本第一章总则第一条为了加强溢洪道管理工作，保障人民生命财产安全，促进灾后恢复重建，维护社会稳定，根据相关法律法规和政策，制定本制度。

第二条本制度适用于涉及溢洪道的管理工作，包括溢洪道的建设、运行、维护等方面。

第三条溢洪道管理工作应遵循科学、合法、公正、透明的原则，依法保护溢洪道的安全性，确保其发挥应有的功能。

第四条溢洪道管理工作应由有关部门负责领导，相关单位配合执行，实行统一管理、分级负责的原则。

第二章溢洪道建设管理第五条溢洪道建设应符合国家相关标准，坚持以人为本、安全第一的原则，科学合理规划布局，确保工程质量。

第六条溢洪道建设应进行项目审批，涉及住房拆迁的，应按照国家政策和法律规定，合理安排住户搬迁，并给予适当的补偿。

第七条溢洪道建设过程中，应建立健全安全生产管理制度，加强对施工单位和人员的监督管理，确保施工安全。

第八条溢洪道建设项目完工后，应进行验收，合格后方可投入使用。

对于存在质量问题的，应及时整改整修。

第三章溢洪道运行管理第九条溢洪道应定期进行巡视检查，发现问题及时报告，及时处理隐患，确保运行安全。

第十条溢洪道应定期清淤疏浚，保持通畅，确保灾害发生时能够有效发挥溢洪作用。

第十一条溢洪道应定期维护保养，对设施设备进行检修更换，确保正常运行。

第十二条溢洪道管理单位应建立健全应急预案，加强应急演练，提高应对突发事件的能力。

第四章溢洪道管理责任第十三条溢洪道管理单位应划定管理范围，明确责任主体，建立健全管理机构，明确管理责任。

第十四条溢洪道管理单位应加强人员培训，提升管理水平，确保管理工作顺利开展。

第十五条溢洪道管理单位应建立健全管理档案，定期整理归档，确保管理工作有据可查。

第十六条溢洪道管理单位应及时公开相关信息，接受社会监督，保障公众知情权。

第五章溢洪道管理制度建设第十七条溢洪道管理单位应加强制度建设，不断完善管理制度，提高管理水平。

第十八条溢洪道管理单位应定期组织评估，评估结果作为改进管理工作的依据。

1. 施工方案与技术措施1.1 溢洪道工程1.1.1 概述溢洪道布置于坝址右岸台地，穿过一条小冲沟，地形起伏较大。

溢洪道工程由引渠段、控制槽、渐变段、泄槽、出口消能等部分组成。

引水渠进口宽30m，控制端采用驼峰堰，堰顶高程为2644.3m，净宽15m后接渐变段，渐变段长20m，渐变槽接陡槽，陡槽长度236m，宽度8m，坡降比11.4%。

陡槽接出扣消能段，消能段采用矩形挑流鼻坎消能，净宽8m，挑角26°。

整体式简支T梁交通桥，布置于坝址右岸跨溢洪道接右岸坝顶，共2跨，单跨8.86m，桥面净宽6.0m。

溢洪道工程地基岩性为洪积砂砾石层和洪积卵石层，稳定性较差，卵石层结构中密～密实，为良好的地基土。

1.1.2 施工准备（1）、施工道路溢洪道接1#、2#永久道路和夏一同公路，交通便利。

（2）风、水、电施工用风、水、电布置详见《施工总平面布置》章节内容，夜间施工工作面采用10KW碘乌灯照明。

（3）生产辅助设施生产辅助设施主要包括混凝土拌合站、加工厂等临建设施，具体布置详见《施工总平面布置》章节内容。

1.1.3 溢洪道施工（1）测量放样根据设计施工图纸，精确放样出溢洪道、交通桥各个部位的开挖边线，并做好测量标记。

（2）土石方开挖由于溢洪道地基岩性为洪积砂砾石层和洪积卵石层，因此土方、砂砾石用1.0m3反铲进行开挖，装10t自卸汽车运输至指定位置堆放；坚硬岩石采用YT28手风钻钻爆，1.0m3反铲挖、装10t自卸汽车运输至指定位置堆放。

并且做好坡顶临时截水沟，已防止雨水冲刷边坡。

溢洪道高边坡土石方开挖采取从1#、2#永久道路修建临时施工便道至作业点，作为出渣的运输通道；溢洪道水渠部分运输通道直接采用溢洪道开挖出的作业平台作为运输道路。

（3）混凝土工程混凝土工程主要有侧墙砼、底板砼。

混凝土采用在自建拌合站集中拌制，用6m3砼搅拌运输车运输，HBT60砼泵泵送入仓。

脚手架和拉杆加固组合钢模板，人工插入式振捣器振捣密实。

2.7 溢洪道工程2.7.1 概述溢洪道布置在左岸，由引渠段、闸室控制段、泄槽及挑流鼻坎段组成；引渠段全长134.35m由转弯段和直线段组成；闸室控制段由堰体、闸墩、启闭台、交通桥等部分组成全长30m，堰体为实用堰型，布置有三孔弧形闸门，单孔闸孔尽宽7m；泄槽及挑流鼻坎段纵坡1∶20～1:2，断面为矩形，泄槽段平面总长250.71m，鼻坎段平面总长30m，反弧半径35m。

1、工程地质溢洪道部位山体地形自然坡度20°～30°，地表覆盖层厚小于1.0m，成份为粘土夹碎石、块石，结构松散～稍密实，下伏基岩为三迭系下统飞仙关组第二段第三亚段（T1f2-3）灰绿色、紫红色粉砂质、钙质泥岩、泥岩夹钙质、泥质砂岩，岩层产状N58°～74°E/SE∠6°～10°，倾向右岸偏上游。

无大型构造通过，岩层连续，强风化岩体节理裂隙较发育，多呈张性，充填泥质、岩屑等，强风化厚度7～8.5m，弱风化下限10.5～12m，卸荷带水平厚度10～13m。

泄洪闸控制段位置自然边坡稳定，出露地层微新岩体节理裂隙少量发育，完整性较好；下游泄槽段基础主要置于新鲜基岩上，泄槽开挖后靠河流侧将形成三面临空的带状岩体。

溢洪道末端为和泄槽等宽的连续式鼻坎，水流直接挑入河内，由于河床基岩为碎屑岩，岩体抗冲刷能力差，需对河床的冲刷位置及两岸坡一定高度进行处理。

2、主要施工内容及工程量溢洪道施工包括引渠段、闸室控制段、泄槽及挑流鼻坎段等工作项目，其主要施工工程量见下表：表02.7-1：溢洪道主要施工工程量表2.7.2施工布置1、施工道路规划根据本工程现场的施工环境条件和的要求，溢洪道开挖施工道路需结合砼施工及坝体填筑所需道路综合布置，场内施工道路，必须要满足开挖施工强度要求，保证车辆畅通、交通人身安全为前提，可根据实际情况进一步调整、优化。

主要施工道路初步布置如下：4#道路：从坝后施工桥左桥头接线，经金属结构拼装场1至引渠及闸室段。

溢洪道设计实施方案一、前言溢洪道是水利工程中常见的一种水工建筑，其作用是在水位上升到一定高度时，通过溢洪道将多余的水流排放出去，以保护水利工程和周边地区的安全。

因此，溢洪道的设计和实施方案显得尤为重要。

本文将就溢洪道设计实施方案进行详细阐述，希望能为相关工程提供一定的参考和指导。

二、设计原则1. 合理利用地形：在选择溢洪道的位置时，应充分考虑周边地形地貌，选择最为合适的位置，以便于溢洪道的畅通排水。

2. 充分考虑排水量：在设计溢洪道时，需要充分考虑可能的极端情况下的排水量，确保溢洪道的设计能够满足各种情况下的需要。

3. 确保排水安全：溢洪道的设计需要充分考虑排水的安全性，避免因为排水不畅导致的溢水事故发生。

三、设计步骤1. 地形勘测：首先需要对工程周边的地形进行详细的勘测，确定溢洪道的位置和走向。

2. 排水量计算：根据工程的实际情况，结合可能的极端天气情况，对溢洪道的排水量进行详细的计算。

3. 结构设计：根据排水量计算结果，设计溢洪道的结构，包括溢洪道的宽度、深度、坡度等参数。

4. 施工方案：制定溢洪道的施工方案，包括施工工艺、施工工期、安全措施等。

四、实施方案1. 地形勘测：由专业的勘测人员对工程周边地形进行勘测，绘制详细的地形图，并确定溢洪道的位置和走向。

2. 排水量计算：根据工程的设计流量和可能的极端降雨情况，进行溢洪道的排水量计算，确保溢洪道具备足够的排水能力。

3. 结构设计：根据排水量计算结果，设计溢洪道的结构，包括溢洪道的宽度、深度、坡度等参数，确保溢洪道的安全性和排水效果。

4. 施工方案：制定溢洪道的施工方案，明确施工工艺、施工工期、安全措施等，确保施工过程中的安全和质量。

五、总结溢洪道的设计和实施方案直接关系到工程的安全和效果，因此在设计和施工过程中需要充分考虑各种因素，确保溢洪道的畅通排水和安全性。

希望本文的内容能够为相关工程提供一定的参考和指导，确保工程的顺利实施和安全运行。
