燃气蒸汽联合循环发电厂介绍

燃气蒸汽联合循环发电厂介绍(1)燃气蒸汽联合循环发电厂介绍随着我国经济的快速发展，电力的需求越来越大。

因此，燃气蒸汽联合循环发电厂被广泛应用于许多领域，成为我国电力领域中必不可少的一部分。

一、概述燃气蒸汽联合循环发电厂是一种高效、低排放、多功率级别的燃气发电装置，由燃气轮机和蒸汽轮机组成，通过循环利用余热将燃气轮机功率余热回收，并将余热引入蒸汽轮机，从而提高发电系统的效率，提供多种功率级别的电。

它是一种绿色、环保的能源利用方式。

二、优点燃气蒸汽联合循环发电厂的优点非常明显。

首先，它采用的是燃气发电技术，具有清洁、高效等方面的优势，可以有效地提高能源利用效率，降低环境污染。

其次，它采取联合循环的技术，将燃气轮机的余热回收并转化为蒸汽，从而提高了发电效率，同时还可以提供多种功率级别的电。

再者，它具有快速启动、灵活运行、自动控制、低噪音等特点，使得它成为一种非常优秀的发电方式。

三、组成燃气蒸汽联合循环发电厂主要由以下组成部分构成：1.燃气轮机发电部分：由燃气轮机、发电机和辅助设备组成，主要负责电能的转换。

2.蒸汽轮机发电部分：由蒸汽轮机、发电机和辅助设备组成，主要通过余热循环，将燃气轮机的余热转换成蒸汽轮机的动力。

3.废气处理系统：负责燃气轮机产生的废气处理并进一步净化。

4.电气自动化系统：负责对燃气轮机和蒸汽轮机的运行状态进行监控、控制。

四、应用燃气蒸汽联合循环发电厂在现今的电力行业中应用领域非常广泛。

由于它的节能、环保、高效等特点，通常被用于以下三个领域：1.固定型电站：固定电站可以直接将发电机输出的电流接入电网。

它通常利用天然气、工业废气等作为燃料，可以为城市、大型企业等供应稳定的电力。

2.分布式电源：分布式电源通常针对于中小企业、农村地区等。

它通常利用当地的天然气等做为燃料，发电量较小，产生的电能主要供应当地的电网。

3.备用电源：备用电源通常用于关键的设施设备，例如高速公路、机场、医疗机构等。

燃气—蒸汽联合循环发电机组电气系统的探讨【摘要】：通过对燃气-蒸汽联合循环发电机组电气系统的介绍，结合燃气-蒸汽联合循环电厂设计实例，从工程实际应用角度对燃气-蒸汽联合循环发电机组电气系统设计提出优化建议。

关键词：燃气-蒸汽联合循环；发电机组；电气系统0引言近年来，随着国家能源政策的调整和环境保护意识的增强，国家于2000年开始大幅度开发和利用天然气资源并用于电力领域。

由于燃机-蒸汽联合循环机组相对于传统的火电机组，从布置形式到机组参数、配套设备选型等均有较大的差异，电气系统的设计也有很多值得研究和注意的问题。

1燃气-蒸汽联合循环机组简介1.1燃气-蒸汽联合循环机组的原理燃气-蒸汽联合循环机组的工作原理为：天然气从燃料喷嘴喷入燃烧室，与燃烧室中的压缩空气混合燃烧，产生高温高压燃气，再进入透平膨胀做功，利用燃气轮机排气余热在余热锅炉中将水加热成高温高压的过热蒸汽，利用蒸汽在汽轮机中做功。

1.2燃气-蒸汽联合循环机组的分类燃气轮机、蒸汽轮机、发电机、余热锅炉四种主要设备组成了燃气—蒸汽联合循环发电系统，实际上这四种设备的组合布置有多种方式，但主要的分类方式是按轴系布置来分，一种是多轴布置方案，一种是单轴布置方案。

所谓多轴即燃气轮机带动一台发电机，蒸汽轮机带动一台发电机，各自一个轴系，在电厂建设时，只要燃气轮机机组安装完毕即可发电（不必等到锅炉与蒸汽轮机安装完毕），蒸汽轮机检修时燃气轮机仍可发电，系统启动快，燃气轮机可先启动发电（不必等到锅炉里的水加热成蒸汽），在我国20万千瓦以下的燃气—蒸汽联合循环发电机组多数采用多轴布置。

单轴布置系统为燃气轮机、蒸汽轮机、发电机串联在一根轴上，共用一台发电机发电。

由于一套单轴系统只有一台发电机与相关电气设备，可节省设备费用，减少厂房面积，系统调控相对简单，目前30万千瓦以上的燃气—蒸汽联合循环发电机组多数采用单轴布置。

2.燃气-蒸汽联合循环发电机组电气系统2.1燃气轮机组启动方式燃气轮机组启动是指燃气轮机组从静止（盘车）状态至机组到达一定转速的过程，即将燃气轮机和发电机的转子加速到自持的速度，自持的速度也就是燃气轮机能够产生足够的动能带动它继续加速运行，到达机组要求的额定转速。

福建.福州2004.12.29中海福建燃气发电有限公司福建省电力勘测设计院LNG发电厂的技术特点筹建中的——莆田燃气电厂福建莆田燃气（LNG）电厂项目概况项目地位：福建液化天然气（LNG）总体项目配套的9个子项目之一，建成后将满足福建中部、北部沿海主要负荷区电力发展的需要。

厂址位置：位于莆田市湄洲湾畔的秀屿半岛上（东庄镇前云自然村），毗邻福建LNG接收站、中央直属储备粮库、秀屿港，距莆田市区约35km，距福州市区约130km。

规划容量：一期建设4套9F系列35万千瓦等级的燃气蒸汽联合循环发电机组；二期增加4套同类型发电机组；并留有扩建余地。

燃气轮机和联合循环发电设备联合循环发电的优点单轴联合循环发电机组启动方式联合循环发电机组的运行特性交流内容联合循环发电机组的检修周期涉网参数燃气轮机和联合循环发电设备燃气轮机的结构压气机燃烧室燃气透平P OUT =PT-PCPT= 3POUTGE9FA燃气轮机压气机燃烧室燃气透平燃气轮机主要结构压气机燃烧室燃气透平三菱701F燃气轮机本介绍仅供参考，详细和正确的信息必须由厂家提供。

燃气透平燃气轮机主要结构压气机燃烧室本介绍仅供参考，详细和正确的信息必须由厂家提供。

燃气—蒸汽联合循环由于燃气轮机循环的排气温度很高（约450~600℃），且大型机组排气流量高达100~600 kg/s，因而有大量的热能随着高温燃气排入大气。

故将燃气轮机的排气引入余热锅炉，产生高温、高压蒸汽驱动汽轮机，带动发电机发电。

通常在余热锅炉中产生蒸汽带动汽轮机的出力约为燃气轮机的1/2，即汽轮机的出力占整个联合循环的1/3。

目前，大型燃气轮机的热效率达40%，联合循环机组的热效率接近60%。

燃气轮机主要结构余热锅炉本质上是一台烟气/水、汽换热器。

或者说是没有燃烧系统的锅炉。

本介绍仅供参考，详细和正确的信息必须由厂家提供。

联合循环发电的优点燃气-蒸汽联合循环发电的主要优点z电厂的整体循环效率高1.目前超临界的600MW火电机组，其供电效率约40%左右。

（建筑电气工程）联合循环燃气轮机发电厂简介联合循环燃气轮机发电厂简介[摘要]以埕岛电厂为例，简要介绍联合循环发电厂几种主要设备及其各自的特点。

[关键词]联合循环燃气轮机余热锅妒简介1引言联合循环发电：燃气轮机及发电机和余热锅炉、蒸汽轮机共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。

形式有燃气轮机、蒸汽轮机同轴推动壹台发电机的单轴联合循环，也有燃气轮机、蒸汽轮机各自推动各自发电机的多轴联合循环。

胜利油田埕岛电厂采用的是美国GEX公司的MS9001E燃气轮机,其热效率为33.79%，余热锅炉为杭州锅炉厂的立式强制循环余热锅炉。

1．燃气轮机1.1简介燃气轮机是壹种以空气及燃气为工质的旋转式热力发动机，它的结构和飞机喷气式发动机壹致，也类似蒸汽轮机。

主要结构有三部分：1、燃气轮机（透平或动力涡轮）；2、压气机（空气压缩机）；3、燃烧室。

其工作原理为：叶轮式压缩机从外部吸收空气，压缩后送入燃烧室，同时燃料（气体或液体燃料）也喷入燃烧室和高温压缩空气混合，在定压下进行燃烧。

生成的高温高压烟气进入燃气轮机膨胀作工，推动动力叶片高速旋转，乏气排入大气中或再加利用。

燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命周期较长等优点。

主要用于发电、交通和工业动力。

燃气轮机分为轻型燃气轮机和重型燃气轮机，轻型燃气轮机为航空发动机的转型，其优势在于装机快、体积小、启动快、简单循环效率高，主要用于电力调峰、船舶动力。

重型燃气轮机为工业型燃机，其优势为运行可靠、排烟温度高、联合循环组合效率高，主要用于联合循环发电、热电联产。

埕岛电厂采用的MS9001E燃气轮发电机组是50Hz，3000转/分，直接传动的发电机。

该型燃气轮发电机组最早于1987年投入商业运行，基本负荷燃用天然气时的功率为123.4MW，热效率为33.79%，排气温度539℃，排气量1476×103公斤/小时，压比为12.3，燃气初温为1124℃，机组为全自动化及遥控，从启动到满载正常时间为约20分钟，机组使用MARKⅤ控制和保护系统.MS9001E型机组为户外快装机组，因此不需要专用的厂房建筑，而是用多块吸声板构成的长方形箱体，机组即放置在其内，箱体既起隔声作用，又能代替厂房使机组在各种气候条件下都能正常工作，每台机组连同发电机及控制室等均分别放置在长方体状的箱体内，在其周围仍有空气进气系统，燃料供应单元和机组的冲洗装置等附属设备，组成整套燃气轮机动力装置。

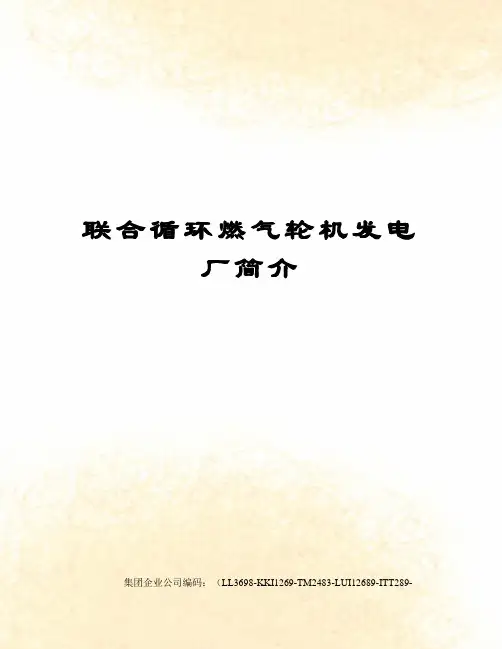

联合循环燃气轮机发电厂简介集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-联合循环燃气轮机发电厂简介联合循环发电：燃气轮机及发电机与余热锅炉、蒸汽轮机共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。

形式有燃气轮机、蒸汽轮机同轴推动一台发电机的单轴联合循环，也有燃气轮机、蒸汽轮机各自推动各自发电机的多轴联合循环。

胜利油田埕岛电厂采用的是美国GE公司的MS9001E燃气轮机,其热效率为33.79%，余热锅炉为杭州锅炉厂的立式强制循环余热锅炉。

1．燃气轮机1.1简介燃气轮机是一种以空气及燃气为工质的旋转式热力发动机，它的结构与飞机喷气式发动机一致，也类似蒸汽轮机。

主要结构有三部分：1、燃气轮机（透平或动力涡轮）；2、压气机（空气压缩机）；3、燃烧室。

其工作原理为：叶轮式压缩机从外部吸收空气，压缩后送入燃烧室，同时燃料（气体或液体燃料）也喷入燃烧室与高温压缩空气混合，在定压下进行燃烧。

生成的高温高压烟气进入燃气轮机膨胀作工，推动动力叶片高速旋转，乏气排入大气中或再加利用。

燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命周期较长等优点。

主要用于发电、交通和工业动力。

燃气轮机分为轻型燃气轮机和重型燃气轮机，轻型燃气轮机为航空发动机的转型，其优势在于装机快、体积小、启动快、简单循环效率高，主要用于电力调峰、船舶动力。

重型燃气轮机为工业型燃机，其优势为运行可靠、排烟温度高、联合循环组合效率高，主要用于联合循环发电、热电联产。

埕岛电厂采用的MS9001E燃气轮发电机组是50Hz，3000转/分，直接传动的发电机。

该型燃气轮发电机组最早于1987年投入商业运行，基本负荷燃用天然气时的功率为123.4MW，热效率为33.79%，排气温度539℃，排气量1476×103公斤/小时，压比为12.3，燃气初温为1124℃，机组为全自动化及遥控，从启动到满载正常时间为约20分钟，机组使用MARKⅤ控制和保护系统.MS9001E型机组为户外快装机组，因此不需要专用的厂房建筑，而是用多块吸声板构成的长方形箱体，机组即放置在其内，箱体既起隔声作用，又能代替厂房使机组在各种气候条件下都能正常工作，每台机组连同发电机及控制室等均分别放置在长方体状的箱体内，在其周围还有空气进气系统，燃料供应单元和机组的冲洗装置等附属设备，组成整套燃气轮机动力装置。

大型燃气蒸汽联合循环电厂培训教材第一章概述1.1 引言本教材旨在介绍大型燃气蒸汽联合循环电厂的相关知识，主要包括电厂的原理、结构组成、运行特点等内容。

通过本教材的学习，读者可以了解该类电厂的工作原理、操作要点和主要技术参数，具备基本的理论知识和实际操作经验。

1.2 大型燃气蒸汽联合循环电厂的概述大型燃气蒸汽联合循环电厂是利用燃气作为热源，通过适当的预处理后，进入燃气轮机，利用高速旋转的涡轮带动发电机发电，同时利用燃气轮机排放的高温排气作为蒸汽循环的热源，带动蒸汽轮机继续发电，实现蒸汽轮机的热能再利用。

利用燃气作为热源和蒸汽循环的热源相结合的方式，可以实现高效节能、减排降耗的目的。

1.3 大型燃气蒸汽联合循环电厂的优点（1）高效节能：利用排放的高温排气作为蒸汽循环的热源，实现了蒸汽轮机的热能再利用，提高了热能利用效率。

（2）低污染排放：燃气燃烧能够减少大气污染，利用高温排气再生蒸汽，也可以减少大气污染。

（3）适应性强：燃气燃烧技术成熟，燃料种类广泛，适用于各种不同的能源需求情况，同时便于运转调节和维护。

第二章燃气轮机部分2.1 燃气轮机的整体构成大型燃气蒸汽联合循环电厂主要由燃气轮机和蒸汽轮机两个部分构成。

燃气轮机部分包括燃气轮机、压气机、燃气发生器、燃气调节系统等组成。

2.2 燃气轮机的工作原理燃气轮机是利用燃气的燃烧热能转化为动能的一种动力机械。

当燃气进入燃气轮机后，被压气机压缩，然后进入燃气发生器，经过燃烧变为高温高压的燃气，再经过涡轮进行能量转换，最后排放出高温高压的排气，成为蒸汽发生器的热源。

2.3 燃气轮机的运行特点（1）启动快：燃气轮机启动只需数分钟，快速响应系统需求，适用于紧急备用电源。

（2）适应性强：燃气燃烧系统灵活多变，能适应不同的燃料类型和组合方式。

（3）运行效率高：燃气轮机的热效率通常在30%以上，运行效率比较高。

第三章蒸汽轮机部分3.1 蒸汽轮机的整体构成蒸汽轮机部分由蒸汽轮机、发电机、燃气余热锅炉等组成。

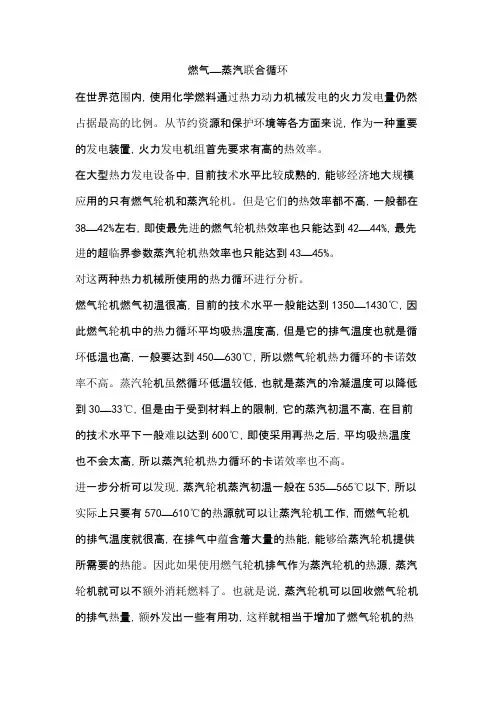

燃气—蒸汽联合循环在世界范围内，使用化学燃料通过热力动力机械发电的火力发电量仍然占据最高的比例。

从节约资源和保护环境等各方面来说，作为一种重要的发电装置，火力发电机组首先要求有高的热效率。

在大型热力发电设备中，目前技术水平比较成熟的，能够经济地大规模应用的只有燃气轮机和蒸汽轮机。

但是它们的热效率都不高，一般都在38—42%左右，即使最先进的燃气轮机热效率也只能达到42—44%，最先进的超临界参数蒸汽轮机热效率也只能达到43—45%。

对这两种热力机械所使用的热力循环进行分析。

燃气轮机燃气初温很高，目前的技术水平一般能达到1350—1430℃，因此燃气轮机中的热力循环平均吸热温度高，但是它的排气温度也就是循环低温也高，一般要达到450—630℃，所以燃气轮机热力循环的卡诺效率不高。

蒸汽轮机虽然循环低温较低，也就是蒸汽的冷凝温度可以降低到30—33℃，但是由于受到材料上的限制，它的蒸汽初温不高，在目前的技术水平下一般难以达到600℃，即使采用再热之后，平均吸热温度也不会太高，所以蒸汽轮机热力循环的卡诺效率也不高。

进一步分析可以发现，蒸汽轮机蒸汽初温一般在535—565℃以下，所以实际上只要有570—610℃的热源就可以让蒸汽轮机工作，而燃气轮机的排气温度就很高，在排气中蕴含着大量的热能，能够给蒸汽轮机提供所需要的热能。

因此如果使用燃气轮机排气作为蒸汽轮机的热源，蒸汽轮机就可以不额外消耗燃料了。

也就是说，蒸汽轮机可以回收燃气轮机的排气热量，额外发出一些有用功，这样就相当于增加了燃气轮机的热效率。

如前所述，目前先进的燃气轮机和蒸汽轮机的热效率基本相当，都在38—42%左右，那么，此时这个相当于增加了燃气轮机热效率的系统，热效率必然比单纯的燃气轮机和蒸汽轮机都高。

实际上，如果把上述由燃气轮机和蒸汽轮机组成的系统看成一个整体，那么在它的热力循环中，循环高温就是燃气轮机的循环高温，而循环低温则是蒸汽轮机的冷凝温度。
