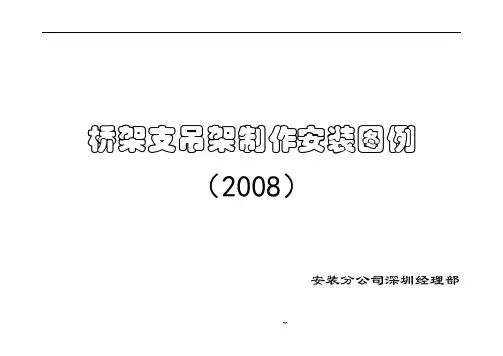

桥架支吊架制作安装图例

（2008）

安装分公司深圳经理部 . .. . .

. . . w 编制说明

1. 电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；

2. 电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；

3. 采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；

4. 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理； . .. . .

. . . w Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图 . .. . .

龙源期刊网

抗震支吊架施工工法

作者：富志强 陈檐德

来源：《中国房地产业·中旬》2019年第09期

2008年5.12汶川大地震后，结构抗震进一步成为现代建筑设计非常重视的要点之一，由于抗震技术的加入，建筑本体的抗震性能大大提高，使得建筑物在经历较大的地震作用后依然可以稳固不倒。但是，地震作用引发的电线、管道等机电、消防设备坠落以及因气体泄露引发的火灾等二次伤害，其造成的伤亡人数占地震总伤亡的一半以上，因此，机电设备的抗震措施必须配套施行。针对此前无成熟的施工工艺标准的现状，对行业内现有普通支吊架所用的钢材和加工方法进行了一番调查，依据相关规范，结合市场材料供应以及施工现场的作业条件，总结出一套具备抗震要求的管线、设备支吊架的施工工艺标准。

一、工法特点

1、抗震支吊架安装过程无需焊接和钻孔，拆、改调整方便，拆卸下的配件和槽钢都可重复使用，对材料的浪费极小;

2、抗震支吊架具有良好的兼容性，各专业可共用一架吊架，可充分利用空间，使各专业的管线得以良好的协调;

3、抗震支吊架的安装速度是传统支架安装做法的3～5倍，在符合管理规范的前提下，各专业和工种可以交叉作业，大大提高工效，缩短支吊架的总体安装工期;

4、抗震支吊架在施工过中无需使用电焊和明火，不对环境和办公造成影响。

二、适用范围

1、悬吊管道中所有超过1.8kN的设备;所有大于等于DN65以上的生活给水、消防管道系统

2、空调、通风管路抗震支吊架适用范围：所有直径大于等于0.7m的风管系统;所有矩形截面积大于等于0.38㎡的矩形风管

3、电力系统管道及电缆桥架系统抗震支吊架适用范围：所有内径大于等于60mm的电气配管;所有重力大于等于150N/m的电缆桥架、电缆梯架、电缆线盒、母线槽。

抗震支吊架

暖通专篇

一、方案依据

1、《建筑机电工程抗震设计规范》GB 50981-2014

2、《建筑抗震设计规范》GB 50011-2010

3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015

4、国家、省、市现行的其它建筑节能相关的法律、法规。

二、方案范围

1、防排烟风道、事故通风风道及相关设备。

2、矩形截面面积大于等于0.38平方和圆形直径大于等于0.70米的风道。

三、方案要求

1、防排烟风道、事故通风风道抗震支撑最大设计间距9米，纵向抗震支撑最大设计间距18米；

2、管道两端设置侧向抗震支撑，抗震支撑间距超过最大设计间距时，应在中间增设抗震支撑。

3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。

4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。

5、实际间距需经计算进行调整。

6、节点分布需考虑管径转变和旁通等因素。

7、荷载及长细比将影响节点分布。

四、抗震解决方案

给排水专篇

一、方案依据

1、《建筑机电工程抗震设计规范》GB 50981-2014 2、《建筑抗震设计规范》GB 50011-2010

3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015

4、国家、省、市现行的其它建筑节能相关的法律、法规。

二、方案范围

1、室内大于或等于DN65给水、排水、消防水。

2、8度、9度地区的高层建筑的给水、排水立管直线长度大于50米，直线长度大于100米管线。

三、方案要求

1、室内大于或等于DN65给水、排水、消防水抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米；柔性桥架上述参数减半。

2、管道两端设置侧向抗震支撑，抗震支撑间距超过最大设计间距时，应在中间增设抗震支撑。

3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。

4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。

5、实际间距需经计算进行调整。

6、节点分布需考虑管径转变和旁通等因素。

江苏华威线路设备集团有限公司 秦峰Qin Feng

1 / 6 简述综合支吊架及抗震支吊架的材料要求 一．适用范围  适用于地铁及公路盾构隧道内的综合支吊架的选型；  适用于城市管廊及城市建筑内综合支吊架的材料选择；  适用于建筑内抗震支吊架的材料选择；

江苏华威线路设备集团有限公司 秦峰Qin Feng

2 / 6 二．国家相关标准要求： 1. 《CJT476-2015建筑机电设备抗震支吊架通用技术条件》标准里要求： 支吊架金属部件可由碳钢或不锈钢材料制作，各零部件材料的性能应符合现行国家标准的规定； 2. 《GB 50011-2010 建筑抗震设计规范》标准里对材料有如下规定： 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85； 钢材应有明显的屈服台阶，且伸长率不应小于20%； 钢材应有良好的焊接性和合格的冲击韧性； 钢结构的钢材宜采用Q235等级B、C、D的碳素结构钢及Q345等级B、C、D、E的低合金高强度结构钢；当有可靠依据时，尚可采用其他钢种和钢号。 3. 《GB50017-2003》钢结构设计规范里对材料选用有如下规定： 为保证承重结构的承载能力和防止在一定条件下出现脆性破坏，应根据结构的重要性、荷载特征、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑，选用合适的钢材牌号和材性。 承重结构的钢材宜采用Q235钢、Q345钢、Q390钢和Q420钢，其质量应分别符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。当采用其他牌号的钢材时，尚应符合相应的有关标准的规定和要求。 承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯实验的合格保证。 4. 以下是标准中对材料的 江苏华威线路设备集团有

3 / 6 料的力学强度要求： 备集团有限公司 秦峰Qin Feng

抗震支吊架验收标准

一、主控项目

1.1抗震支吊架采用锚栓固定时，施工应符合产品技术文件的要求。

检查数量：全数检查。承载力检查数量不少于5处.

检查方法：检验材料质量合格证明文件、性能检测报告、观测检查及承载力检查。

1.2抗震支吊架安装工程的检验批划分应符合下列规定：

1设计方案、材料和施工条件相同的抗震支吊架工程，同层每100套为一个检验批次，不足100套为一个独立的检验批次；

2重要机房等场所的抗震支吊架应划为一个独立检验批次。

1.3每个检验批次的检查数量应符合下列规定：

1应随机抽查不少于3套抗震支吊架；

2重要机房中的抗震支吊架应全部检查。

1.4抗震支吊架的材质、规格和性能应符合设计要求及国家现行有关标准的规定。

检查方法：检查产品合格证、型式检验报告、材料进场验收记录和现场抽样检验报告。

1.5抗震支吊架材料品种、规格应符合施工图深化设计文件规定。

检查方法:观察材料外观,检查进场验收记录。

1.6侧向抗震支吊架与纵向抗震支吊架安装位置应符合施工图深化设计文件规定。

检查数量：符合检验批次要求。 检查方法：观察、检查。

1.7抗震支吊架安装间距应符合施工图深化设计文件规定，偏差不应大于200mm。

检查数量：符合检验批次要求。

检查方法：尺量检查。

1.8抗震支吊架斜撑与吊架安装距离应符合施工图深化设计文件规定，偏差不得大于100mm。

检查数量：符合检验批次要求。

检查方法：尺量检查。

1.9斜撑的竖向安装角度应符合施工图深化设计文件规定，且不得小于30°

检查数量：符合检验批次要求。

检查方法：尺量检查。

1.10锚栓锚固的位置、锚固深度、安装扭矩等应符合施工图深化设计文件。

检查数量：符合检验批次要求。

检查方法：观察、施工过程文件记录、扭矩扳手、拉拔仪检查。

1.11抗震支吊架连接件的螺栓、锁扣的安装扭矩应符合施工图深化设计和产品技术文件规定。

检查数量：符合检验批次要求。

中建三局第一建设工程有限责任公司

桥架支吊架制作安装图例

（2008）

安装分公司深圳经理部 中建三局第一建设工程有限责任公司

编制说明

1. 电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；

2. 电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；

3. 采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；

4. 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理； 中建三局第一建设工程有限责任公司

Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图 中建三局第一建设工程有限责任公司

楼 板Φ8×50mm膨胀螺丝L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）桥 架 中建三局第一建设工程有限责任公司

楼 板Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧视）L30×3角钢 中建三局第一建设工程有限责任公司

Φ10×40mm顶爆螺丝Φ10通丝螺杆L40×4角钢楼 板桥 架300×100～400×150300×100～400×150桥架水平支架制作图Φ8×25mm六角螺丝中建三局第一建设工程有限责任公司

.

.

桥架支吊架制作安装图例

（2008）

安装分公司深圳经理部 .

.

编制说明

1. 电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；

2. 电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；

3. 采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；

4. 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理； .

.

Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图 .

.

楼 板Φ8×50mm膨胀螺丝L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）桥 架 .

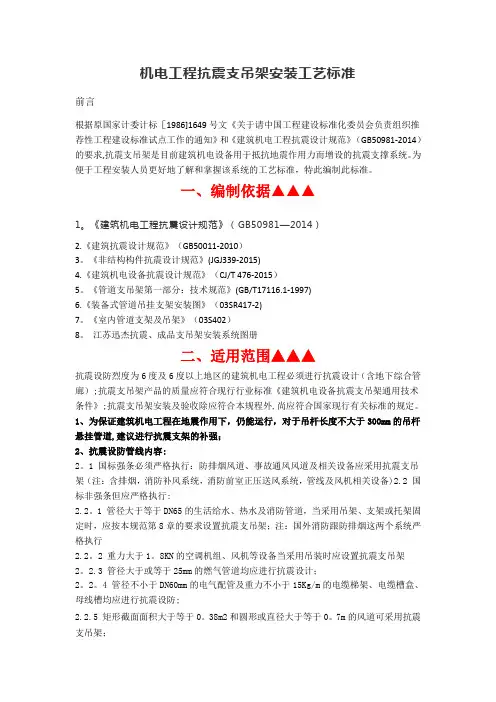

机电工程抗震支吊架安装工艺标准

前言

根据原国家计委计标［1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》和《建筑机电工程抗震设计规范》（GB50981-2014）的要求,抗震支吊架是目前建筑机电设备用于抵抗地震作用力而增设的抗震支撑系统。为便于工程安装人员更好地了解和掌握该系统的工艺标准，特此编制此标准。

一、编制依据▲▲▲

1。《建筑机电工程抗震设计规范》（GB50981—2014）

2.《建筑抗震设计规范》（GB50011-2010）

3。《非结构构件抗震设计规范》(JGJ339-2015)

4.《建筑机电设备抗震设计规范》（CJ/T 476-2015）

5。《管道支吊架第一部分：技术规范》(GB/T17116.1-1997)

6.《装备式管道吊挂支架安装图》（03SR417-2)

7。《室内管道支架及吊架》（03S402）

8。 江苏迅杰抗震、成品支吊架安装系统图册

二、适用范围▲▲▲

抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计（含地下综合管廊）;抗震支吊架产品的质量应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》;抗震支吊架安装及验收除应符合本规程外,尚应符合国家现行有关标准的规定。1、为保证建筑机电工程在地震作用下，仍能运行，对于吊杆长度不大于300mm的吊杆悬挂管道,建议进行抗震支架的补强；

2、抗震设防管线内容:

2。1 国标强条必须严格执行：防排烟风道、事故通风风道及相关设备应采用抗震支吊架（注：含排烟，消防补风系统，消防前室正压送风系统，管线及风机相关设备)2.2 国标非强条但应严格执行:

2.2。1 管径大于等于DN65的生活给水、热水及消防管道，当采用吊架、支架或托架固定时，应按本规范第8章的要求设置抗震支吊架；注：国外消防跟防排烟这两个系统严格执行

2.2。2 重力大于1。8KN的空调机组、风机等设备当采用吊装时应设置抗震支吊架

抗震支吊架的应用

何继东

1、抗震支吊架的应用

抗震支吊架是根据GB50011－2001《建筑抗震设计 规范》（2008年版）中第3.7.1强制性条文：“非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计”的规定而产生的设施。抗震支吊架在国内是新鲜事物，但在国外尤其是地震多发的发达国家已有多年历史。 机电抗震支吊架系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备，以地震力为主要荷载的支撑系统，原有一般意义的支吊架系统是以重力为主要荷载的支撑系统，这两种支撑系统的设置并不重复而是相辅相成的。台湾成功大学建筑研究所黄乔俊以地震试验台振动台模拟南投县浦里镇一停车场喷淋管路得出的结论是：加装抗震支撑系统管路的各点位移较未安装抗震支撑者降低5~10倍，有效地提高了管路系统的抗震性能。

1.1抗震支吊架在本工程中的应用范围

（1）大于DN65mm的所有管道；

（2）所有防排烟系 统管道；

（3）所有直径大于0.70m的圆形风管；

（4）所有 截面积大于0.38m2的矩形风管；

（5）重量在15kg/m及以上的电线桥架；

（6）所有门形吊架。

1.2分类及布置原则

抗震支吊架可在地震中给予机电各系统充分保 护，可用于抵抗来自水平及垂直方向的地震力的破坏。根据所保护机电系统的不同，抗震支吊架可分为管道抗震系统、风管抗震系统和电气（包括电气线管、线槽及桥架）抗震系统。

1.2.1管道抗震系统的布置原则

（1）管道抗震加固侧向间距要求为：沟槽连接管 道、焊接钢管、钎焊铜管等刚性材质的管线，横向吊架间距最大不得超过12m；HDPE等非刚性材质的管线，横向吊架间距最大不得超过6m。

（2）管道抗震加固纵向间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，纵向吊架间距最大不得超24m；HDPE等非刚性材质的管线，横向吊架间距最大不得超过12m。

1 / 2 抗震支吊架和传统支吊架的区别 1、作用不同 传统支架主要是以重力为荷载的支撑系统； 抗震支架主要承担管线水平方向的载荷。 2、材质不同 传统支架比较容易腐蚀生锈，一般1-2年后就需要维护刷漆；而抗震支架表面采用镀锌处理，耐腐蚀性效果好，后期维护较少。 3、设计原理不同 传统支架发生地震时侧向摆动过大，极易破坏临近设施，造成建筑机电工程系统遭受损坏，加大后期维护难度；而抗震支架在安装形式上使用了三角形的稳定性原理，把地震时的纵向力和横向力进行综合承载，改变管线系统动力特性，使设备、管道更牢固，减少因地震引起的次生灾害。抗震支吊架从受力方向上分为纵向（与管线中心线平行）、侧向支吊架（与管线中心线垂直），纵、侧向支吊架。 4、抗震支吊架的应用意义 抗震支吊架是牢固连接于建筑结构体上以地震力为主要荷载的支撑系统。当建筑物遭遇到设防烈度的地震时，通过抗震支吊架将管道及设备产生的地震作用力传到结构体上，以达到小震不损、中震可修、大震不掉的效果，更好地保护地震时建筑体内的人员安全。 2 / 2 传统支吊架图片： 抗震支吊架图片：

项目名称：项目地址：支吊架类型：支吊架标号楼层：侧向管束：吊杆规格：吊杆最大使用荷载：额定荷载：(N)斜撑长度：斜撑垂直夹角：纵向管束：最小回转半径：L/R值：额定荷载：(N)斜撑最大水平承载力：根部连接构件：水平加速度：额定荷载：(N)管部连接构件：额定荷载：(N)斜撑锚栓规格：斜撑锚栓安装方向：钻头直径：(mm)有效锚固深度：(mm)安装扭矩：（N*m）抗拉承载力：(N)抗剪承载力：(N)* 整体安全分项系数y=1.4（ ）双向支架

侧向纵向侧向荷载纵向荷载

合计：合计：抗震支吊架节点计算书

支撑信息

锚栓信息抗震支吊架详图

αek计算荷载水平地震力综合系数 计算值小于0.5时，按0.5取值 构件信息

作用范围

审核：深化设计日期：（ ）侧向支架

数量规格管道类型荷载计算信息max21kE

. .

jz*

桥架支吊架制作安装图例

〔2008〕

安装分公司XX经理部 . .

jz* 编制说明

1. 电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；

2. 电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；

3. 采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接结实；

4. 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进展除漆处理； . .

jz* Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图 . .

典型支吊架图

图一 U型，带型和环型管道吊架

图二 辊子型管道吊架

图三 典型的管道滑动支架

a. 管环松联接

b. 管夹松联接

c. U型螺栓，双螺母松联接

d. 快速联接

图四 典型的管道滑动支架

a. 锚固座

b. 半环式锚固

c. 带式锚固

图五 非约束管线不重要的锚固

注：

1 夹持装置两侧各有2个180° 粘接的鞍座（也可现场手工糊制）

2 橡胶垫

3 夹持装置两侧各有1个180° 粘接的鞍座（也可现场手工糊制）

图六 受约束的管线锚固型式

图七 阀门的固定安装

图八 垂直走向的管道支撑

百度文库 - 让每个人平等地提升自我

1

抗震支吊架的应用

何继东

1、抗震支吊架的应用

抗震支吊架是根据GB50011－2001《建筑抗震设计 规范》（2008年版）中第3.7.1强制性条文：“非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计”的规定而产生的设施。抗震支吊架在国内是新鲜事物，但在国外尤其是地震多发的发达国家已有多年历史。 机电抗震支吊架系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备，以地震力为主要荷载的支撑系统，原有一般意义的支吊架系统是以重力为主要荷载的支撑系统，这两种支撑系统的设置并不重复而是相辅相成的。台湾成功大学建筑研究所黄乔俊以地震试验台振动台模拟南投县浦里镇一停车场喷淋管路得出的结论是：加装抗震支撑系统管路的各点位移较未安装抗震支撑者降低5~10倍，有效地提高了管路系统的抗震性能。

1.1抗震支吊架在本工程中的应用范围

（1）大于DN65mm的所有管道；

（2）所有防排烟系 统管道；

（3）所有直径大于0.70m的圆形风管；

（4）所有 截面积大于0.38m2的矩形风管；

（5）重量在15kg/m及以上的电线桥架；

（6）所有门形吊架。

1.2分类及布置原则

抗震支吊架可在地震中给予机电各系统充分保 护，可用于抵抗来自水平及垂直方向的地震力的破坏。根据所保护机电系统的不同，抗震支吊架可分为管道抗震系统、风管抗震系统和电气（包括电气线管、线槽及桥架）抗震系统。 百度文库 - 让每个人平等地提升自我

2 1.2.1管道抗震系统的布置原则

（1）管道抗震加固侧向间距要求为：沟槽连接管 道、焊接钢管、钎焊铜管等刚性材质的管线，横向吊架间距最大不得超过12m；HDPE等非刚性材质的管线，横向吊架间距最大不得超过6m。

（2）管道抗震加固纵向间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，纵向吊架间距最大不得超24m；HDPE等非刚性材质的管线，横向吊架间距最大不得超过12m。

2019年第08期 Expert forum3纯国标图集《装配式管道支吊架 (含抗震支吊架)》的选用衣健光'杨国荣'张兢2(1.华东建筑设计研究院有限公司上海200002;2.中国建筑标准设计研究院有限公司北京100048)摘 要：本文介绍了国标图集《装配式管道吊挂支架(含抗震支吊架)》的编制背景、适用范围、编制内容以及 主要技术参数的确定、装配式支吊架的组成、图集选用方法等，并给出了选用示例.关键词：标准图集装配式支吊架设计选用安装中图分类号：TU745 文献标识码：B 文章编号：1002-3607 (2019)08-0010-04随着我国建筑工业化技术的快 速发展，机电工程装配式支吊架在材 料、构造、锚固、施工等方面都有了 新的要求。2015年颁布实施的国家 标准《建筑机电工程抗震设计规范》(GB 50981-2014 )明确提出“组 成抗震支吊架的所有构件应采用成品 构件”；2016年1月颁布实施的国家 标准《工业化建筑评价标准》(GBAT 51129-2015),提出了 “机电设备管 线集成技术”的得分点，装配式管道 支吊架无疑是实现建筑机电管线集成 技术的重要手段之一。装配式管道支架吊和抗震支吊 架应从系统集成角度出发，需要可 靠、严谨的技术方案，并配合成熟 的配套产品。无论是设计企业、建 设企业、施工企业还是生产企业，均 急切希望出台相关技术标准指导装配 式管道吊挂支架和抗震支吊架的系统 化设计、生产和施工。自2003年颁 布实施《装配式管道吊挂支架安装 图》(03SR417-2)以来，至今已有 15余年未进行修编，现已无法满足 国家标准要求。住房和城乡建设部于 2016年5月下达建质函［2016J89号 文“关于印发《2016年国家建筑标 准设计编制工作计划》的通知”，将 《装配式管道吊挂支架安装图》 (03SR417-2)纳入2016年编制计 划，由中国建筑标准设计研究院有限 公司和华东建筑设计研究院有限公司 共同承担编制任务。1编制内容确定1.1编制原则为了使装配式支吊架和抗震支吊 架的设计与施工更加科学合理，保障 工程项目可以选用安全可靠、性价比 高的系统产品。同时，为减少设计工 作量，规范生产企业的产品标准和技 术要求，推动其市场的有序发展。新 编图集编制过程遵照以下原则：(1 )内容全面，通用性和推广 性强；(2) 安全可靠，所采用技术均 为成熟技术；(3) 经济合理，标准化产品有利 于安装实施。1.2图集架构针对原图集装配式支吊架构造形 式较为单一、未涉及抗震支吊架的情 况，新编图集的修编从安全、经济、 可推广等角度出发，紧密结合工程需 求、技术发展和抗震规范有关规定， 在技术内容、技术分类、图集版式等 方面均进行很大改进，较大幅度扩充 了装配式支吊架(含抗震支吊架)的 构造方法、节点类型和数量，使图集 臻于完善。新编图集包括总说明、装配式抗 震吊架、装配式承重支吊架、装配式 滑动支吊架、装配式导向吊架、装配
