电控柴油机工作原理

柴油机电控工作原理柴油机电控是指通过电子控制器对柴油机进行控制和调节的相关技术。

它是将传统的机械式控制转化为电子控制，通过传感器、执行器和电控单元等相互配合，实现对柴油机的精准控制和调节。

柴油机电控系统由以下几个方面组成：1. 传感器：传感器用于感测柴油机各种工作状态和参数，并将其转化为电信号，供电控单元进行处理。

常用的传感器有气缸压力传感器、曲轴转速传感器、进气压力传感器等。

2. 执行器：执行器接收电控单元发出的指令，根据指令来控制柴油机的工作状态和参数。

最常见的执行器包括喷油器、进气阀和排气阀等。

3. 电控单元：电控单元是柴油机电控系统的核心部件，它接收传感器的输入信号，经过处理后发送指令给执行器，从而控制柴油机的工作。

电控单元通常由中央处理器、存储器、输入/输出接口和电源管理等组成。

4. 控制算法：控制算法是柴油机电控系统的灵魂，它通过对传感器信号的分析和处理，确定柴油机的工作策略和参数值。

常用的控制算法有PID控制、模糊控制和逻辑控制等。

不同的控制算法适用于不同的工况和要求。

柴油机电控系统的工作原理如下：1. 传感器感测：传感器感测柴油机的工作状态和参数，如气缸压力、曲轴转速和进气压力等，并将其转化为电信号。

2. 信号处理：电控单元接收传感器发送的电信号，经过放大、滤波和模数转换等处理，得到可用的数字信号。

3. 控制算法运算：电控单元根据预先设定的控制算法，对传感器信号进行分析和处理，得出柴油机的工作参数和控制指令。

4. 指令发送：根据控制算法的结果，电控单元发送控制指令给相应的执行器，如喷油器、进气阀和排气阀等。

5. 柴油机工作调节：执行器接收到控制指令后，根据指令控制柴油机的工作状态和参数，如喷油量、进气量和排气量等。

6. 反馈调节：柴油机工作后，传感器不断感测柴油机的工作状态和参数，并将其转化为电信号。

电控单元接收到传感器的反馈信号后，再次进行控制算法的运算和指令发送，从而实现对柴油机的动态调节。

柴油机电控系统柴油机电控系统（一）柴油发动机电控系统的组成电控柴油机喷射系统主要由传感器、开关、ECU（计算机）和执行器等部分组成。

如图2-59所示。

其任务是对喷油系统进行电子控制，实现对喷油量以及喷油定时随运行工况变化的实时控制。

电控系统采用转速、温度、压力等传感器，将实时检测的参数同步输入ECU并与ECU已储存的参数值进行比较，经过处理计算，按照最佳值对喷油泵、废气再循环阀、预热塞等执行机构进行控制，驱动喷油系统，使柴油机运作状态达到最佳。

（二）柴油机电控系统控制原理1.概述图2-59柴油发动机电控系统的组成和原理（1）喷油量控制柴油机在运行时的喷油量是根据两个基本信号来确定的，分别是燃油控制旋钾和柴油机转速。

喷油泵调节齿杆位置则是由喷油量整定值、柴油机转速和具有三维坐标模型的预先存储在控制器内的喷油泵速度特性所确定。

在运行中，系统一直校验和校正调节齿杆的实际位置和设定值之间的差异，以获得正确的喷油量，提高发动机的功率。

（2）喷油定时控制喷油定时是根据柴油机的负荷和转速两个信号确定，并根据冷却液的温度进行校正。

控制器把喷油定时的设定值与实际值加以比较，然后输出控制信号使定时控制阀动作。

以确定通至定时器的油量。

油压的变化义使定时器的活塞移动，喷油定时就被调整到设定值。

当发生故障时，定时器使喷油定时处在最滞后的位置。

（3）怠速两种控制方式怠速有两种控制方式，分别是手动控制和自动控制。

借助于选择开关可选定怠速控制方式。

选定手动控制时，转速由怠速控制旋钮来调整。

选择自动控制时，随着冷却液温度逐渐升高，转速从暖车前的800r/min降至暖车后的400r/min。

这种方法可缩短车辆在冬季的暖车时间。

（4）巡航控制巡航控制是由机械速度、柴油机转速、加速踏板位置、巡航开关传感器和电子调速器的控制来实现。

一个快寒、精密的电子调速器执行器，根据控制器的指令自动进行巡航控制，使发动机始终处于最母工作状态。

在原有的电子调速器基础上，只需增加几个开关和软件就可实现这项功能。

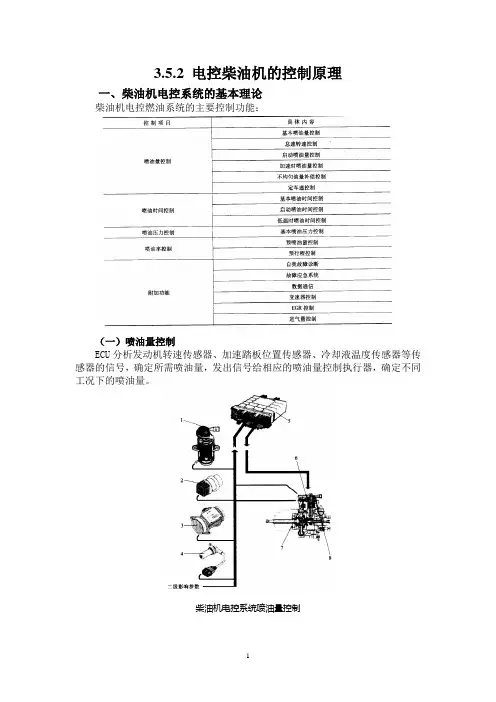

3.5.2 电控柴油机的控制原理一、柴油机电控系统的基本理论柴油机电控燃油系统的主要控制功能：（一）喷油量控制ECU分析发动机转速传感器、加速踏板位置传感器、冷却液温度传感器等传感器的信号，确定所需喷油量，发出信号给相应的喷油量控制执行器，确定不同工况下的喷油量。

柴油机电控系统喷油量控制1、各种电控柴油喷射系统喷油量的控制方法（1）电控直列泵系统喷油量的控制在电控直列泵系统中，通过控制油量控制电磁线圈，控制油量控制齿杆，从而控制喷油量，通过齿杆位置传感器的反馈，实现喷油量的闭环控制。

电控直列泵系统的组成电控直列泵系统的控制过程（2）位置控制式电控VE分配泵系统喷油量的控制在位置控制式电控VE分配泵系统中，通过控制油量控制电磁线圈，控制溢油环，从而控制喷油量，通过溢油环位置传感器的反馈，实现喷油量的闭环控制。

位置控制式电控VE分配泵喷油量的控制（3）时间控制式电控VE分配泵系统喷油量的控制在时间控制式电控VE分配泵系统中，通过控制电磁溢流阀，控制喷油终了时刻，从而控制喷油量。

时间控制式电控VE分配泵喷油量的控制（4）电控泵喷嘴系统喷油量的控制在电控泵喷嘴系统中，通过控制喷油嘴电磁阀的关闭和开启，控制喷油开始和终了时刻，从而控制喷油量。

电控泵喷嘴系统喷油量的控制（5）电控单体泵系统喷油量的控制在电控单体泵系统中，通过控制单体泵电磁阀的关闭和开启，控制喷油开始和终了时刻，从而控制喷油量。

电控单体泵系统喷油量的控制（6）电控高压共轨系统喷油量的控制在电控高压共轨系统中，通过控制单喷油器电磁阀的关闭和开启，控制喷油开始和终了时刻，从而控制喷油量。

电控高压共轨系统喷油量的控制注意点：在空气量不够的情况下，为避免产生黑烟，要根据烟度限制喷油量。

2、各种工况下喷油量控制（1）基本喷油量控制不同的发动机要求不同的转矩特性，不同的转矩特性通常是通过控制喷油量来实现的。

基本喷油量特性图（2）怠速喷油量控制在怠速工况下，发动机产生的转矩和发动机自身的摩擦转矩相平衡，以维持稳定的怠速转速。

电控柴油机工作原理
电控柴油机是一种利用电子控制技术来控制柴油机工作的一种发动机。

它基本原理如下：
1. 燃油喷射系统：电控柴油机采用电喷系统来控制燃油喷射过程。

电控柴油机的燃油喷射系统包括电喷油泵、喷油嘴和喷油控制器。

通过电喷油泵将燃油压力提高到所需的喷油压力，再通过喷油嘴将燃油喷入进气歧管或燃烧室。

喷油控制器控制喷油的时间、量和压力，以实现最佳的燃烧效果。

2. 进气与排气系统：电控柴油机的进气系统和传统柴油机相似，通过进气歧管将空气引入到燃烧室。

排气系统则将燃烧产生的废气排出。

3. 点火系统：电控柴油机不需要点火系统来点燃燃料，而是通过压燃的方式实现燃料的自燃。

4. 电子控制单元（ECU）：电控柴油机的关键部件是电子控制单元。

ECU接收各种传感器的输入信号，包括发动机转速、
进气温度、进气压力和冷却水温度等信息。

ECU根据这些信
息计算出最佳的燃油喷射时间和量，并控制喷油控制器来实现精确的燃油喷射控制。

同时，ECU还可以监测发动机的工作
情况，并对其进行故障诊断和故障码存储。

总的来说，电控柴油机通过电子控制技术来精确控制燃油喷射过程，提高燃油喷射的精度和效率，从而实现更好的经济性和环保性能。

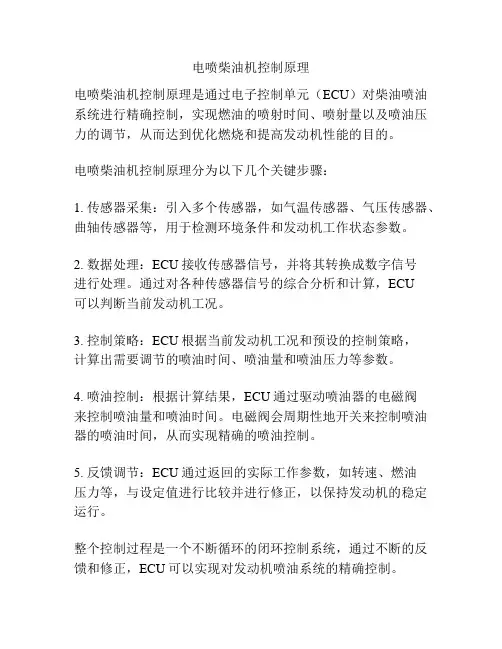

电喷柴油机控制原理
电喷柴油机控制原理是通过电子控制单元（ECU）对柴油喷油系统进行精确控制，实现燃油的喷射时间、喷射量以及喷油压力的调节，从而达到优化燃烧和提高发动机性能的目的。

电喷柴油机控制原理分为以下几个关键步骤：
1. 传感器采集：引入多个传感器，如气温传感器、气压传感器、曲轴传感器等，用于检测环境条件和发动机工作状态参数。

2. 数据处理：ECU接收传感器信号，并将其转换成数字信号
进行处理。

通过对各种传感器信号的综合分析和计算，ECU
可以判断当前发动机工况。

3. 控制策略：ECU根据当前发动机工况和预设的控制策略，
计算出需要调节的喷油时间、喷油量和喷油压力等参数。

4. 喷油控制：根据计算结果，ECU通过驱动喷油器的电磁阀
来控制喷油量和喷油时间。

电磁阀会周期性地开关来控制喷油器的喷油时间，从而实现精确的喷油控制。

5. 反馈调节：ECU通过返回的实际工作参数，如转速、燃油
压力等，与设定值进行比较并进行修正，以保持发动机的稳定运行。

整个控制过程是一个不断循环的闭环控制系统，通过不断的反馈和修正，ECU可以实现对发动机喷油系统的精确控制。

电喷柴油机控制原理的优点是可以实现高精度的喷油控制，提高燃烧效率和发动机性能。

同时，通过电子控制的方式，还可以更好地适应不同工况下的喷油需求，提供更多的动力输出和更少的尾气排放。

柴油机电控燃油喷射系统的工作原理柴油机电控燃油喷射系统是一种现代化的燃油供给系统，它通过电控单元来控制燃油的喷射和供应。

其工作原理可分为传感器部分、电控单元部分和执行器部分。

首先，传感器部分是负责监测柴油机的工况和环境参数，例如转速、负荷、空气温度等。

传感器将这些参数实时传输给电控单元，以便后续的计算和控制。

接下来，电控单元是燃油喷射系统的核心。

它根据传感器传来的参数和预设的工作模式，通过内置的控制算法来确定最佳的燃油喷射量和喷射时间。

电控单元中还包含了一个存储器，用于存储各种不同工况下的喷射曲线和参数，以满足不同工况下的燃油需求。

最后，执行器部分是根据电控单元的指令来执行燃油喷射。

它包括喷油器和喷油泵。

当电控单元发送喷油指令时，执行器会将燃油从喷油泵中压力供应到喷油器中，并通过喷油器的喷油嘴将燃油以雾化的形式喷入气缸中。

喷油器的喷油量和喷油时间是通过控制喷油嘴的开启时间和喷孔的大小来实现的。

整个系统的工作原理可以归纳为：传感器监测并传输工况参数给电控单元，电控单元根据输入的参数选择最佳的喷油曲线和参数，再通过执行器控制喷油器实现燃油的喷射和供应。

与传统的机械喷油系统相比，柴油机电控燃油喷射系统具有很多优点。

首先，它可以根据不同的工况和负荷要求精确控制燃油的喷射量和喷射时间，提高燃烧效率，减少燃油消耗和排放物的生成。

其次，电控单元可以根据不同的工况和负荷要求灵活地调整燃油喷射参数，提高柴油机的动力性和响应速度。

此外，电控单元还可以进行自我诊断和故障监测，及时发现和修复系统的故障，提高柴油机的可靠性和稳定性。

总结来说，柴油机电控燃油喷射系统通过传感器、电控单元和执行器的协同工作，实现了对燃油喷射的精确控制，提高了柴油机的使用效率和环保性。

它是现代柴油机的重要组成部分，对于提高柴油机的性能和经济性具有重要的指导意义。

第二章柴油机电子控制系统第一节柴油机电子控制系统的组成及工作原理一、柴油机电子控制系统的组成柴油机电子控制系统由信号输入装置、电子控制单元ECU和执行器三部分组成。

1、信号输入装置（1）加速踏板位置传感器用来检测加速踏板的位置，此信号输入ECU后与转速信号共同决定柴油机的喷油量及喷油提前角，是柴油机电子控制系统的主要控制信号。

（2）转速传感器，曲轴位置传感器用来检测发动机转速或曲轴位置，与加速踏板位置传感器共同决定喷油量和喷油提前角，是柴油机电控系统的主要控制信号。

（3）泵角传感器：检测喷油泵凸轮轴转角，与曲轴位置传感器配合共同控制喷油量，并保证在喷油正时改变时不影响喷油量。

（4）着火正时传感器：检测燃烧室开始燃烧的时刻，修正喷油正时。

（5）冷却液温度传感器检测发动机水温修正喷油量及喷油正时。

（6）进气温度传感器：检测进气温度，修正喷油量及喷油正时。

（7）进气压力传感器：检测进气压力，以修正喷油量及喷油正时。

（8）溢流环位置传感器：检测溢流控制电磁铁的电枢位置，以反馈控制溢流环的位置。

（9）正时活塞位置传感器：检测电子控制正时器正时活塞的位置，将喷油正时提前量信号输入ECU。

（10）控制杆位置传感器：检测电子控制柱塞式喷油泵调速器中控制杆的位置，将燃油喷射量的增减信号反馈给电脑。

（11）控制套筒位置传感器：检测电子控制分配式喷油泵调速器中控制套筒位置，将燃油喷射量的增减信号反馈给ECU。

（12）E/G开关：发动机点火开关信号，向ECU输入发动机工作状态信号。

（13）A/C开关向ECU输入空调工作信号，是怠速控制信号之一。

（14）动力转向油压开关：检测动力转向管路油压的变化，是怠速控制信号之一。

（15）空档起动开关：向ECU输入自动变速器是否处于空档位置信号，是怠速控制信号之一。

2、电子控制单元ECU是一个综合控制装置，具有如下功能：（16）接受传感器或其他装置输入的信息，给传感器提供参考基准电压：2V 、5V、9V、12V。

电控柴油发动机工作原理电喷柴油发动机工作原理孟爱国主讲第一章燃料与燃烧第一节柴油的来源1柴油是从原油中用蒸馏的方式提炼出来的也叫蒸馏馏出的温度叫馏分 2加热到250350℃时馏出的是柴油此外在350500℃时还馏出润滑油这种炼制方法是直馏法 3加热加压的方法叫热裂化法用催化剂裂解的方法叫催化裂化法催化裂化法柴油适用于高速柴油发动机 4柴油是含有多种烃类的混合物根据化学成分柴油可分为石蜡基环烷基和环烷芳香基三种其中石蜡基柴油适用于高速柴油发动机 5催化裂化法柴油的柴油热值是4220MJKg中国大庆原油直馏柴油的热值是4325MJKg热值又称能量密度第二章柴油混合气形成和燃烧第一节柴油混合气的形成一柴油混合气的形成的特点 1燃料粘度大不易挥发必须借助于喷油器将柴油在接近压缩终了时刻采用高压雾化的方法通过高压以细小的油滴形式喷入缸内与高温高压空气强制混合后再燃烧 2混合形成时间极短τ 000070003秒15°35°曲拐转角 3由于混合时间极短所以混合气在缸内各处很不均匀喷油与燃烧重叠出现边燃烧边喷油边混合的情况因此要求空气对燃料的比例一般比汽油发动机大α 115220 4理想的混合气形成过程应该是燃料喷入燃烧室后在近可能短的时间内与周围空气均匀雾化混合形成可燃混合气着火后继续喷入的燃料应及时得到足够的空气和混合能量以便迅速混合力求避免燃料直接进入高温缺氧区域引起裂化无效排除第三节柴油混合气的燃烧一柴油混合气的多点低温多阶段着火在柴油发动机缸内在活塞压缩终了时的温度约为600℃而柴油混合气的燃点是400℃左右此时喷入气缸内的燃油在高温空气高压和气流的扰动下要经过雾化氧化反应首先是氧化产物甲醛产生的冷焰继续提高缸内温度接着继续生成以CO的蓝色火焰形成热积累最终发生在缸内的多点的热爆炸二柴油混合气的燃烧过程 1滞燃期从柴油开始喷入气缸起到着火开始为止的这一段时期在滞燃期中柴油尚未着火仅进行着着火前的物理化学变化氧化反应速度与缸内气体压力和温度成正比 2急燃期从开始着火到出现最高压力为止的这一段时期混合气着火后形成多个火焰中心并各自向四周传播使混合气迅速燃烧放出大量的热量在极燃期中喷油器将燃油继续喷入燃烧室使混合气的提高而火焰尚未传遍整个燃烧室因而空气尚未被完全利用在急燃期中压力升高率较高因此伴随着燃烧的突爆声音也伴随着尖锐的对机件的敲击声如果噪声过大被称为柴油发动机的粗暴燃烧一般不大于0406MPaCA°由于工作粗暴所以缩短着火滞燃期和限制开始的喷油量是控制粗暴燃烧的两个主要的技术改进方向这也是电喷柴油发动机的目的 3缓燃期经过前期燃烧缸内含氧量已经下降此时完成的柴油混合气燃烧的速度有所下降压力变化不大但气体温度升高到最高值缓燃期的后期燃烧速度显著下降在缓燃期中喷入的燃油若喷到缺氧的废气区则油分子会因高温缺氧裂解并最终产生碳烟虽废气排到大气污染环境 4后燃期补燃期从缓燃期终点起到燃油基本烧完时为止时期在高速柴油发动机中由于燃烧时间短促燃油与空气的混合不均匀总有一些燃油不能及时烧完拖到膨胀行程上继续燃烧特别是在高速高负荷时由于混合气较浓混合气形成和燃烧时间更短补燃量较大有时甚至继续到排气过程由于是燃烧放热是在活塞下行远离上止点其产生的热量主要加热发动机机体和废气上三燃烧过程存在的问题1混合气形成困难及燃烧不完全在高速发动机中混合时间太短属于非均质混合燃烧是排气冒烟废气温度高的主要原因常规做法是增大过量空气系数α＞1增加油找空气的机会组织缸内空气的涡流加强空气找油的强度电喷发动机采用预喷和精准控制喷油量和正时增加混合气形成 2燃烧噪声混合气的急燃期内压力急剧升高的压力直接使燃烧室壁面及活塞曲轴等机件受冲击而产生强烈振动并通过气缸壁传到外部从而形成燃烧噪声初期喷入缸内油量越多滞燃期越长所形成的混合气数量就越多同时着火爆燃点就越多最高压力和平均压力升高率就越大柴油发动机工作粗暴机械负荷大 3排气冒烟急燃期喷入的燃油如果进入到高温缺氧的区域就会发生裂解聚合成碳粒不能燃烧而随废气排出形成排气冒黑烟白烟冷车启动时由于缸内温度低燃烧不良不同直径的柴油颗粒随废气排出受到光线的反射呈现不同的颜色白烟是在061μm的颗粒构成蓝烟发动机在暖机过程是由更小的柴油颗粒构成06μm以下 4有害的废气成分 Ppm单位我国有害最大浓度的大致范围2001年柴油发动机排放的微粒柴油发动机排出的废气对人的危害 1NOX氮氧化合物可以形成二次污染物如臭氧它可以造成肺部及呼吸系统失调 2PM微粒微粒物质悬浮在空气中影响可见度可以导致肺部及心脏疾病可以增加致癌的概率 3CO一氧化碳与血液中的血红蛋白结合降低人体氧气输送能力可以导致头痛眩晕等问题 4CnHm碳氢化合物可以导致眼睛喉咙肺部过敏炎症而且有毒且致癌四减轻柴油发动机排气污染的途径 1增压中冷通过增压增加空气量提高控燃比使柴油分子更能容易找到氧分子保证燃油充分燃烧提高进入气缸的空气密度使发动机的新鲜充量增加提高发动机的平均有效压力从而提高功率同时再用空空中冷器冷却增压空气到接近环境温度降低微粒排放3040NOX 可以降低6070 2在保证增压中冷的前提下采用电控燃油喷射可以进一步降低微粒排放和NOX同时可以优化燃烧达到节能的目的 3降低机油消耗一般机油消耗在051wei为正常技术状况良好的为0306由于机体温度较高有些机件易实效所以控制消耗主要是加强活塞组气门组废气循环组和涡轮增压器的检查 4排气后处理用氧催化转换器降低HCCO和微粒中的有机成分用为微粒过滤装置捕集排气中的微粒第五节影响燃烧过程的主要因素与汽油混合气燃烧机理不同柴油混合气是一种缸内多点着火非均质燃烧过程而且只在活塞压缩终了时在缸内发生混合其混合时间极短要在000300007秒内完成所以经常处在混合气形成与燃烧过程交错在一起由于存在燃烧过程的不均匀性除了完全燃烧的产物外还存在着因局部乏氧产生的热分解的不完全燃烧的产物即以碳烟为主的颗粒状物和后续的燃烧过程形成只加热废气温度的补燃期 1喷油正时的影响①喷油提前角偏大使得燃油喷入缸内时空气的压力和温度较低着火延迟期较长压力升高率和最高燃烧压力增大导致柴油机工作粗暴喷油提前角偏大使得柴油机冷启动和怠速时空气温度更低导致启动困难怠速不良喷油提前角偏大还会使压缩负功增大功率下降油耗增加②喷油提前角过小则燃油不能在上止点附近燃烧完毕补燃量增加虽然压力升高率较低但排气温度升高废气带走的热量增加缸盖温度过热进气效率下降同时废气涡轮增压器废气涡壳热负荷过大有关零件会因热负荷过大热应力增加而加速损坏 2喷油速率的影响喷油速率对柴油发动机的性能有很大影响为要实现平稳有效的燃烧比较理想的喷油速率是先缓后急即德尔塔三角形这就是说在滞燃期内喷入气缸内的油量不宜过多油找空气充分混合均匀燃烧迅速以控制速燃期的最大燃烧压力和平均最大压力升高率保证柴油发动机能平稳运转及较小的燃烧噪声而着火后应以较高的喷油速率将燃油喷入气缸在先期着火形成的热涡流作用下可以迅速形成均匀的混合气改善燃烧停油时应干脆迅速脉宽调制喷油量在一定范围内随喷油脉宽的延长而线性增大喷油脉宽一定时喷射压力越大喷油量越大第三章电控柴油发动机的原理柴油发动机电控技术的特点和难点 1通过改善混合气燃烧过程从而改善发动机的性能和排放所运用的单片机的控制系统都是在各种发动机转速负荷下主要数字确定①曲轴相位每循环岐管内空气和高压管内燃油的流体质量②提高柴油发动机的经济性和降低排放③统应能在不同的工况及工作条件下精确地控制喷油提前角并始终保持在最佳值以降低燃油消耗和减少排放污染 2对柴油发动机运行工况进行实时高精度控制一旦柴油发动机及其系统的运行参数或状态偏离目标值电控系统就能立节和控制从而实现对柴油发动机运行工况的实时高精度控制 4电控柴油发动机的喷油器有很好的可靠性和耐久性 5柴油发动机的燃烧性能和排放对喷油正时的精度和喷油速率很敏感柴油发动机电控技术有两个明显特点1电控执行器复杂2电控系统多样化 6目前发展的几代柴油发动机电控技术主要差别是集中在柴油喷射的喷油器也就是电控喷射执行器上第一代的位置电控技术它用计算机控制的电磁伺服机构代替PT泵的调速器控制供油滑套位置以实现供油调整应用在MT3600B 172吨的矿用自卸卡车上保留了传统的燃油供应系统从柴油喷射的电控喷射执行器上的工作特点上划分①第二代称为时间控制执行器第二代重点是在保证接近近理想化空燃比供油的前提下精确决定供油正时改善燃烧过程缺点是供油压力受发动机转速影响大②第三代为时间压力控制执行器第三代柴油喷射的电控喷射执行器不但能够精确决定供油正时而且供油速率可以按照德尔塔三角形等理想化模式喷油不受转速和负荷影响第二节电喷控制的最基本原理一控制核心喷油器中的高速强力电磁阀承担着喷油控制任务 1它必须能够快速开启以保证喷油定时准确和迅速形成高压快速关闭以保证喷射的快速切断和稳定卸载 2采用高压驱动并利用PWMPulse Width Modulation脉宽调制控制方式产生维持电流提起喷油针阀决定喷油量定时器从当前传感器提供的基准信号的到来时刻开始计数计满个数使控制下一缸喷油器的高速输出端口发出高电平触发信号使喷油器开启高速电磁阀时间后关闭这样就完成了一次喷油过程第三节电控喷射执行器的工作原理分析说明由于柴油发动机的电控技术难度和复杂都在电控喷射执行器而且电控系统发生任何故障最终都会在电控喷射执行器产生不正常的现象所以分析电控喷射执行器的结构和工作原理就十分重要一EUPElectric Unit Pump电控喷射执行器的工作原理 1运用该执行器工作在TEREX TR50矿用重型汽车 Cummins QSX15C525电喷发动机上这是北方重型汽车股份有限公司在2005年以后向露天矿推出的产品 2系统构成整个燃油供应系统是主要由输油泵电控单元电控单体泵总供油高速电磁阀总正时供油高速电磁阀和调压器脉动阻尼器传感器等组成每个缸的EUP都有一个单独的凸轮轴驱动来实现燃油高压建立过程和燃油喷射过程最高喷射压力可达241MP这两个过程在时序上不能完全分开喷油压力要受发动机转速限制是属于第二代电控喷射执行器两组总供油高速电磁阀总正时供油高速电磁阀分别为六个电控喷射执行器依次供油总供油高速电磁阀的开启持续时间就是决定供油量的大小 AC Electric Drive 燃油系统流程图 5工作原理如下⑴排油当凸轮最高点与柱塞泵活塞接触时柱塞泵活塞正时活塞下活塞和喷油针阀克服回位弹簧的张力向下移动彼此接触柱塞腔内无燃料油同时喷油针阀上的卸油道将减压槽与泄油槽连通⑵伸张当凸轮的基圆与柱塞泵活塞接触时柱塞泵活塞正时活塞下活塞和喷油针阀在各自回位弹簧作用下向上伸张这时由于特殊结正时活塞与下活塞脱离接触形成空腔⑶注油当凸轮驱动柱塞泵活塞向下移动时电控单元根据传感器提供的信息决定本循环的喷油提前角和喷油量后触发发动机一侧的总高速电磁阀开启经缸体油道正时供油槽进入柱塞泵活塞和正时活塞之间的油柱将两活塞刚性联接同时将正时活塞紧密挤压在下活塞上油柱越长喷油提前角越大同样经缸体油道计量油槽的燃油量进入喷油针阀油腔⑷喷油当凸轮驱动柱塞泵活塞继续向下移动时高压在喷油针阀油腔内建立然后喷入气缸内燃烧室当油柱与两活塞持续向下移动经过泄油槽时通过泄油槽挤回油箱但柱塞泵活塞正时活塞和喷油针阀继续向下移动直到喷油针阀的上的泄压槽与减压槽重合时喷油针阀油腔彻底泄压喷油迅速截止 4燃油供应系统 3电控喷射执行器结构示意图如图一所示 1运用该执行器工作在CaterpillarD10R型履带式推土机CAT3412E 电喷发动机上这是Caterpillar公司在1993年首次推出的产品 C27 Engine with ACERT Technology 2整个燃油供应系统是主要由发动机油供给及调节系统共轨电控单元及各传感器增压式电控喷射执行器等组成是将液压和电控技术相结合使电控喷射执行器压力的建立过程和燃油喷射过程是分开所以该系统与发动机转速无关可在宽广的工况范围内保持较高的喷油压力最高喷油压力达到150MP是属于第三代电控喷射执行器电控喷射执行器结构示意图如图三所示主要由菌式高速电磁阀增压活塞喷油针阀预喷结构等组成图三1共轨机油入口2高速电磁阀3截止阀4增压活塞七倍根据液压放大原理增压 5低压燃油入口6泄油槽7预喷结构8回油道工作原理如下⑴泄压截止电控喷射执行器不工作时在回位弹簧的作用下电磁阀左移动关闭共轨机油入口打开机油回油道发动机机油经气缸盖油道返回油底壳此时增压活塞被回位弹簧顶在上位喷油器针阀被回位弹簧抵靠在阀座上低压燃油从入口经泄压槽直接返回燃油箱⑵增压预喷当电控单元根据传感器提供的信息决定本循环的喷油提前角和喷油压力后触发某一个电控喷射执行器的高速电磁阀开启开启截止阀右移打开共轨机油入口同时关闭回油道高压机油进入增压活塞上方由于增压活塞的上部截面积是下部活塞对进入喷油器蓄压室的燃油增压同时增压室将压力传递给喷油器的计量油室使喷油针阀克服回位弹簧的压力向上开启开始喷油当增压活塞上的凹槽泄油槽相通时蓄压室的燃油部分溢流泄压截止回燃油箱喷油过程阶段性停止⑶增压主喷当增压活塞的凹槽越过泄油槽后蓄压室的燃油增压喷油继续进行⑷断电截止高速电磁阀断电时截止阀在回位弹簧的作用下左移关闭共轨机油入口打开回油道增压活塞上方的压力迅速下降并在回位弹簧和剩余燃油压力的共同作用下向上移动针阀在回位弹簧和进油压力的共同作用下而关闭 EN40000T1柱塞泵活塞 2正时注油槽 3正时活塞 4下活塞 5计量油槽 6喷油针阀 7泄油槽 8减压槽正时油道回油油道供油油道 FU32100F-1 FU32100F-2 FU32100F-3 图一1柱塞泵活塞 2正时注油槽 3正时活塞 4下活塞5计量油槽6喷油针阀7泄油槽8减压槽二HEUI-A Hydraulic Electric Unit Injector 电控喷射执行器的工作原理 New operators station with integrated electronics Electrohydraulic dozer and ripper controls C27 with ACERT Technology Integrated carrier roller mount Reinforced roller frames Cross flow cylinder head ADEM A4 engine controller MEUI fuel system with multiple injection fuel delivery Overhead cams one per bank Tight tolerance design between pistons and liners Meets worldwide emissions requirements Tier 3Stage 3 泄压截止增压预喷增压主喷断电截止 036gkwh PM微粒 45gkwh CO 11gkwh CnHm 8gkwh NOX 20 片电阻栅的电阻柜 GE交流控制柜小松 SSDA16V160 总马力– 2700hp 5GDY106 电动轮 GTA41 主发电机 930E AC 驱动系统电动顺序电动轮为卡车提供拖动力主控组微处理器控制主要的推进操作Directs Engine Power 给电动论提供交流电整流器将交流电转换为直流逆变器利用产生可变频率的交流电提供给电动机交流发电机提供系统冷却风动力系统构成发动机发电机--通风机总成高低温水箱进排气系统燃油系统冷启动装置动力系统概述高低温水箱进气系统排气系统发电机燃油箱供油管接头正时油道执行器正时油道压力传感器正时油道出口燃油切断阀供油油道执行器供油油道压力传感器供油油道接头正时油道执行器燃油温度传感器。

柴油机电控油路工作原理
柴油机电控油路工作原理如下：
1. 油泵工作原理：柴油机电控油路中的油泵主要负责向高压油管提供高压燃油。

油泵内部有一个活塞，活塞上连接着一根连杆，连杆与凸轮轴相连。

当凸轮轴转动时，连杆就会推动活塞来回运动，从而产生高压。

2. 高压油管工作原理：高压油管是将高压燃油传输到喷油器的管道。

高压油管内部有一个压力调节阀，通过调节阀的开关来控制燃油喷射时间和喷射量。

3. 喷油器工作原理：喷油器是柴油机中负责将燃油喷到气缸内部的部件。

喷油器内部有一个喷油嘴，当高压油进入喷油器时，喷油嘴会打开，将燃油以细小的液滴形式喷入气缸中，与压缩空气混合并燃烧。

4. 控制单元工作原理：柴油机电控油路中的控制单元接收来自传感器的信号，通过计算和判断，决定喷油器的喷油时间和喷油量。

控制单元会周期性地发送信号给高压油泵，调节油泵的工作状态。

5. 传感器工作原理：柴油机电控油路中的传感器负责检测柴油机的各种工作参数，例如转速、负荷、温度等。

传感器会将检测到的参数信号传输给控制单元，用于计算控制喷油器的工作条件。

通过以上各部件的协调工作，柴油机电控油路能够实现精确的燃油喷射控制，以提高燃油的利用率、降低排放和保证柴油机的正常工作。

解析柴油机高压共轨电控喷射系统工作原理柴油机高压共轨电控喷射系统是一种现代技术，可以使柴油机更加高效能，经济和环保。

该系统利用高压泵将柴油压缩送入共轨，经过高压电容器的电压信号控制，由喷油器根据需要将柴油以高压喷射到缸内，从而实现燃烧过程的控制。

柴油机高压共轨电控喷射系统由高压泵、共轨、喷油器、高压电容器、ECU等几个基本部分组成。

其工作原理主要分为加压、喷射和控制三个阶段。

1. 加压阶段在加压阶段，高压泵向共轨中注入柴油，并将其压力提高到高压状态，以保证柴油在喷射时能够达到足够的喷射压力。

高压泵是系统的“心脏”，由曲轴驱动泵柱相对转动，从而压送柴油到共轨。

高压泵的高压输出能力较稳定，而且可根据燃油需要的不同而进行调整。

共轨是系统中储存柴油的地方，用于存储高压泵通过测压阀注入的柴油。

共轨的结构设计、直径和长度等都可以根据燃油需要定制。

2. 喷射阶段在喷射阶段，高压电容器通过发射电流的方式，将柴油喷出喷油嘴，在指定的时间内在缸内进行燃烧反应。

喷油嘴是系统中喷射柴油的地方，通过高压电容器控制其喷射时间和喷射量。

由于高压共轨系统可以根据各缸的排气中心角度进行电脉冲调节，因此可以减少漏喷，增加每个喷嘴的精度，同时还可以提高柴油的燃烧效率和功率输出。

高压电容器是控制喷油时间和喷油量的重要部分，由电脉冲进行控制，并能够自适应调节，以适应不同的工作条件。

3. 控制阶段在控制阶段，ECU实时监测车辆运行状态，并根据其反馈信息来调整各部件的工作状态，以保证柴油机在任何工作条件下都能够获得最佳的燃烧效率和性能。

ECU是系统中的中央控制单元，它能够实时监测各个传感器的反馈信息，并根据实时要求来改变喷油时间和量。

此外，它还可以根据车速、负载和环境条件等因素进行自适应调节，以获得更佳的驾驶体验和性能输出。

总之，柴油机高压共轨电控喷射系统是因为其高效、节能、环保和可靠性而受到广泛欢迎的先进技术。

通过高压泵、共轨、喷油器、高压电容器、ECU等几个部分的协同工作，它可以实现喷油量、喷射时间和喷油方式的自适应调整，提高柴油机的性能、可靠性和经济性。
