柴油机电控工作原理

柴油机电控系统柴油机电控系统（一）柴油发动机电控系统的组成电控柴油机喷射系统主要由传感器、开关、ECU（计算机）和执行器等部分组成。

如图2-59所示。

其任务是对喷油系统进行电子控制，实现对喷油量以及喷油定时随运行工况变化的实时控制。

电控系统采用转速、温度、压力等传感器，将实时检测的参数同步输入ECU并与ECU已储存的参数值进行比较，经过处理计算，按照最佳值对喷油泵、废气再循环阀、预热塞等执行机构进行控制，驱动喷油系统，使柴油机运作状态达到最佳。

（二）柴油机电控系统控制原理1.概述图2-59柴油发动机电控系统的组成和原理（1）喷油量控制柴油机在运行时的喷油量是根据两个基本信号来确定的，分别是燃油控制旋钾和柴油机转速。

喷油泵调节齿杆位置则是由喷油量整定值、柴油机转速和具有三维坐标模型的预先存储在控制器内的喷油泵速度特性所确定。

在运行中，系统一直校验和校正调节齿杆的实际位置和设定值之间的差异，以获得正确的喷油量，提高发动机的功率。

（2）喷油定时控制喷油定时是根据柴油机的负荷和转速两个信号确定，并根据冷却液的温度进行校正。

控制器把喷油定时的设定值与实际值加以比较，然后输出控制信号使定时控制阀动作。

以确定通至定时器的油量。

油压的变化义使定时器的活塞移动，喷油定时就被调整到设定值。

当发生故障时，定时器使喷油定时处在最滞后的位置。

（3）怠速两种控制方式怠速有两种控制方式，分别是手动控制和自动控制。

借助于选择开关可选定怠速控制方式。

选定手动控制时，转速由怠速控制旋钮来调整。

选择自动控制时，随着冷却液温度逐渐升高，转速从暖车前的800r/min降至暖车后的400r/min。

这种方法可缩短车辆在冬季的暖车时间。

（4）巡航控制巡航控制是由机械速度、柴油机转速、加速踏板位置、巡航开关传感器和电子调速器的控制来实现。

一个快寒、精密的电子调速器执行器，根据控制器的指令自动进行巡航控制，使发动机始终处于最母工作状态。

在原有的电子调速器基础上，只需增加几个开关和软件就可实现这项功能。

柴油发电机组控制系统工作原理1.监测系统：柴油发电机组控制系统通过传感器和监测设备对发电机组的各个参数进行监测。

这些参数包括发动机的转速、冷却水温度、机油压力、燃油压力、电压、电流等。

监测系统会实时监测这些参数的数值，并将其反馈给控制系统进行处理和判断。

2.控制系统：控制系统是柴油发电机组控制系统的核心部分。

它根据监测系统反馈的参数来控制发电机组的运行状态。

控制系统包括发动机控制器和发电机控制器两个部分。

-发动机控制器：发动机控制器负责监测和控制发动机的运行状态。

它根据监测系统反馈的参数来调整发动机的转速、冷却水温度、机油压力、燃油压力等。

发动机控制器还可以实现发动机的自动启停、负载平衡、燃油控制等功能，以保证发动机的稳定运行。

-发电机控制器：发电机控制器负责监测和控制发电机的工作状态。

它可以实时监测电压、电流、频率等参数，并根据设定值来调整发电机的输出电压和频率。

发电机控制器还可以实现自动切换、自动同步、自动负载共享等功能，以保证发电机组的稳定输出。

3.保护系统：保护系统是柴油发电机组控制系统的重要组成部分。

它负责对发电机组进行各种保护措施，以避免发电机组的损坏和事故发生。

保护系统包括温度保护、压力保护、过载保护、短路保护、缺相保护等。

当发电机组的一些参数超过设定值时，保护系统会发出警报并采取相应的措施，如自动停机、切断负载等，以保护发电机组的安全运行。

4.远程监控和管理：柴油发电机组控制系统还可以实现远程监控和管理。

通过网络连接，可以将发电机组的实时参数和状态传输到远程监控中心，并实现对发电机组的远程监控和管理。

远程监控和管理系统可以对发电机组进行远程调试、故障诊断、数据分析等，以提高发电机组的运行效率和可靠性。

总的来说，柴油发电机组控制系统通过监测、控制、保护和远程管理等功能，实现对发电机组的全面控制和管理，以保证发电机组的安全、高效运行。

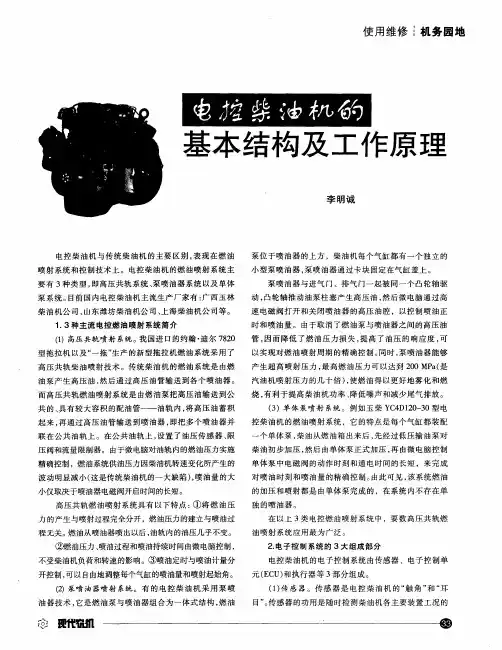

电控柴油机工作原理
电控柴油机工作原理十分复杂，需要多个部件和系统的配合才能实现。

为了让柴油机能够高效工作，电子控制单元（ECU）起着至关重要的作用。

以下是电控柴油机的工作原理简要描述：
1. 空气供给系统：电控柴油机的空气供给系统由进气道、空气滤清器和涡轮增压器组成。

通过进气道吸入的空气经过空气滤清器过滤后，进入涡轮增压器。

涡轮增压器通过加速和压缩空气，使其更充足，增加柴油机的动力输出。

2. 燃油供给系统：燃油供给系统向柴油机供给燃油，并控制燃油喷射的时机和量。

主要包括燃油箱、燃油泵、喷油器等。

燃油泵通过压力将燃油送入喷油器，喷油器则根据ECU的控制
信号将燃油喷射到燃烧室。

3. 燃油喷射系统：燃油喷射系统通过控制喷油器的喷油时机、压力和喷孔形状，实现燃油的精确喷射。

ECU接收多个传感
器信号，包括转速、负荷、氧传感器等，根据这些信号来确定喷油量和喷油时机，以提高燃烧效率和减少排放。

4. 其他控制系统：电控柴油机还包括其他控制系统，如点火系统、冷却系统、发电机系统等，这些系统通过ECU进行监测
和控制，以确保柴油机的性能和可靠性。

总之，电控柴油机通过ECU对各个系统进行精准控制，实现
了燃油喷射、空气供给、点火等过程的优化，提高了柴油机的燃油经济性、动力输出和环境友好性。

电控柴油机工作原理
电控柴油机是一种利用电子控制技术来控制柴油机工作的一种发动机。

它基本原理如下：
1. 燃油喷射系统：电控柴油机采用电喷系统来控制燃油喷射过程。

电控柴油机的燃油喷射系统包括电喷油泵、喷油嘴和喷油控制器。

通过电喷油泵将燃油压力提高到所需的喷油压力，再通过喷油嘴将燃油喷入进气歧管或燃烧室。

喷油控制器控制喷油的时间、量和压力，以实现最佳的燃烧效果。

2. 进气与排气系统：电控柴油机的进气系统和传统柴油机相似，通过进气歧管将空气引入到燃烧室。

排气系统则将燃烧产生的废气排出。

3. 点火系统：电控柴油机不需要点火系统来点燃燃料，而是通过压燃的方式实现燃料的自燃。

4. 电子控制单元（ECU）：电控柴油机的关键部件是电子控制单元。

ECU接收各种传感器的输入信号，包括发动机转速、
进气温度、进气压力和冷却水温度等信息。

ECU根据这些信
息计算出最佳的燃油喷射时间和量，并控制喷油控制器来实现精确的燃油喷射控制。

同时，ECU还可以监测发动机的工作
情况，并对其进行故障诊断和故障码存储。

总的来说，电控柴油机通过电子控制技术来精确控制燃油喷射过程，提高燃油喷射的精度和效率，从而实现更好的经济性和环保性能。

电控发动机的工作原理
电控发动机是一种通过电子控制设备来控制燃料喷射和点火时机的发动机。

它主要包括以下几个部分：
1. 传感器：电控发动机中设置了多个传感器，用于监测发动机的工作状态。

例如，空气流量传感器用于测量进气量，进气温度传感器用于测量进气温度，氧气传感器用于监测尾气中氧气浓度等。

2. 控制单元：电控发动机的控制单元是一个特定的电子装置，用于接收传感器所采集到的各种数据，并根据预设的程序进行计算和判断。

它能够通过控制喷油器和点火系统来实现发动机的控制。

3. 喷油器：电控发动机中的喷油器是非常重要的部件。

控制单元会根据传感器所监测到的数据，计算出适当的燃油量，并通过电子信号控制喷油器喷射相应的燃油量到发动机燃烧室。

4. 点火系统：点火系统用于在正确的时机点燃混合气体。

电控发动机中的点火系统主要包括火花塞和点火线圈。

控制单元会根据传感器数据计算出适当的点火时机，并通过点火线圈产生高压电流，点燃混合气体。

电控发动机的工作原理可以总结为：传感器监测实时数据，控制单元根据这些数据计算出相应的控制信号，控制喷油器喷射适当的燃油量，并通过点火系统点燃混合气体。

通过精确的控制，电控发动机可以提供更高的燃烧效率和更低的排放。

柴油机电控燃油喷射系统的工作原理柴油机电控燃油喷射系统是一种现代化的燃油供给系统，它通过电控单元来控制燃油的喷射和供应。

其工作原理可分为传感器部分、电控单元部分和执行器部分。

首先，传感器部分是负责监测柴油机的工况和环境参数，例如转速、负荷、空气温度等。

传感器将这些参数实时传输给电控单元，以便后续的计算和控制。

接下来，电控单元是燃油喷射系统的核心。

它根据传感器传来的参数和预设的工作模式，通过内置的控制算法来确定最佳的燃油喷射量和喷射时间。

电控单元中还包含了一个存储器，用于存储各种不同工况下的喷射曲线和参数，以满足不同工况下的燃油需求。

最后，执行器部分是根据电控单元的指令来执行燃油喷射。

它包括喷油器和喷油泵。

当电控单元发送喷油指令时，执行器会将燃油从喷油泵中压力供应到喷油器中，并通过喷油器的喷油嘴将燃油以雾化的形式喷入气缸中。

喷油器的喷油量和喷油时间是通过控制喷油嘴的开启时间和喷孔的大小来实现的。

整个系统的工作原理可以归纳为：传感器监测并传输工况参数给电控单元，电控单元根据输入的参数选择最佳的喷油曲线和参数，再通过执行器控制喷油器实现燃油的喷射和供应。

与传统的机械喷油系统相比，柴油机电控燃油喷射系统具有很多优点。

首先，它可以根据不同的工况和负荷要求精确控制燃油的喷射量和喷射时间，提高燃烧效率，减少燃油消耗和排放物的生成。

其次，电控单元可以根据不同的工况和负荷要求灵活地调整燃油喷射参数，提高柴油机的动力性和响应速度。

此外，电控单元还可以进行自我诊断和故障监测，及时发现和修复系统的故障，提高柴油机的可靠性和稳定性。

总结来说，柴油机电控燃油喷射系统通过传感器、电控单元和执行器的协同工作，实现了对燃油喷射的精确控制，提高了柴油机的使用效率和环保性。

它是现代柴油机的重要组成部分，对于提高柴油机的性能和经济性具有重要的指导意义。

第二章柴油机电子控制系统第一节柴油机电子控制系统的组成及工作原理一、柴油机电子控制系统的组成柴油机电子控制系统由信号输入装置、电子控制单元ECU和执行器三部分组成。

1、信号输入装置（1）加速踏板位置传感器用来检测加速踏板的位置，此信号输入ECU后与转速信号共同决定柴油机的喷油量及喷油提前角，是柴油机电子控制系统的主要控制信号。

（2）转速传感器，曲轴位置传感器用来检测发动机转速或曲轴位置，与加速踏板位置传感器共同决定喷油量和喷油提前角，是柴油机电控系统的主要控制信号。

（3）泵角传感器：检测喷油泵凸轮轴转角，与曲轴位置传感器配合共同控制喷油量，并保证在喷油正时改变时不影响喷油量。

（4）着火正时传感器：检测燃烧室开始燃烧的时刻，修正喷油正时。

（5）冷却液温度传感器检测发动机水温修正喷油量及喷油正时。

（6）进气温度传感器：检测进气温度，修正喷油量及喷油正时。

（7）进气压力传感器：检测进气压力，以修正喷油量及喷油正时。

（8）溢流环位置传感器：检测溢流控制电磁铁的电枢位置，以反馈控制溢流环的位置。

（9）正时活塞位置传感器：检测电子控制正时器正时活塞的位置，将喷油正时提前量信号输入ECU。

（10）控制杆位置传感器：检测电子控制柱塞式喷油泵调速器中控制杆的位置，将燃油喷射量的增减信号反馈给电脑。

（11）控制套筒位置传感器：检测电子控制分配式喷油泵调速器中控制套筒位置，将燃油喷射量的增减信号反馈给ECU。

（12）E/G开关：发动机点火开关信号，向ECU输入发动机工作状态信号。

（13）A/C开关向ECU输入空调工作信号，是怠速控制信号之一。

（14）动力转向油压开关：检测动力转向管路油压的变化，是怠速控制信号之一。

（15）空档起动开关：向ECU输入自动变速器是否处于空档位置信号，是怠速控制信号之一。

2、电子控制单元ECU是一个综合控制装置，具有如下功能：（16）接受传感器或其他装置输入的信息，给传感器提供参考基准电压：2V 、5V、9V、12V。
