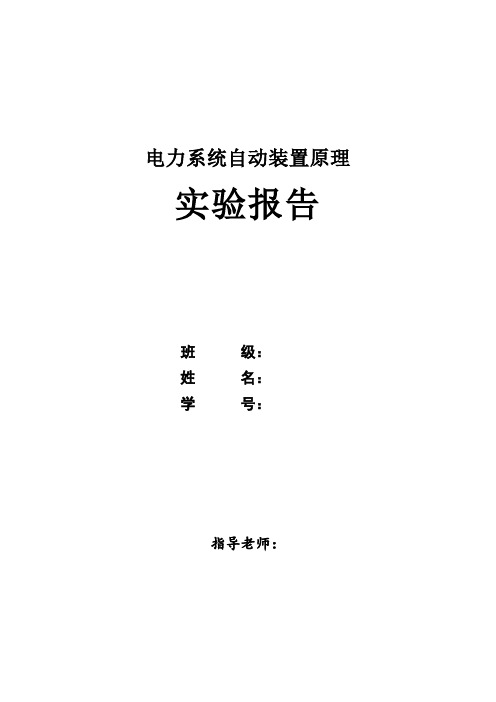

电力系统自动装置原理实验报告班级：姓名：学号：指导老师：实验一发电机自动准同期装置实验一、实验目的1、加深理解同步发电机准同期并列原理，掌握准同期并列条件；2、掌握微机准同期控制装置及模拟式综合整步表的基本使用方法；3、熟悉同步发电机准同期并列过程；4、学会观察、分析有关实验波形。

二、实验基本原理（一）控制发电机运行的三个主要自动装置同步发电机从静止过渡到并网发电状态，一般要经历以下几个主要阶段：（1）起动机组，使机组转速从零上升到额定转速；（2）起励建压，使机端电压从残压升到额定电压；（3）合出口断路器，将同步发电机无扰地投入电力系统并列运行；（4）输出功率，将有功功率和无功功率输出增加到预定值。

上述过程的控制，至少涉及3个自动装置，即调速器、励磁调节器和准同期控制器。

它们分别用于调节机组转速/功率、控制同步发电机机端电压/无功功率和实现无扰动合闸并网。

（二）准同期并列的基本原理将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要满足以下四个条件：（1）发电机电压相序与系统电压相序相同；（2）发电机电压与并列点系统电压相等；（3）发电机的频率与系统的频率基本相等；（4）合闸瞬间发电机电压相位与系统电压相位相同。

具体的准同期并列的过程如下：先将待并发电机组先后升至额定转速和额定电压，然后通过调整待并机组的电压和转速，使电压幅值和频率条件满足，再根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，使出口断路器合上的时候相位差尽可能小。

这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。

自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。

准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压、均频控制脉冲。

当所有条件均满足时，在整定的越前时刻送出合闸脉冲。

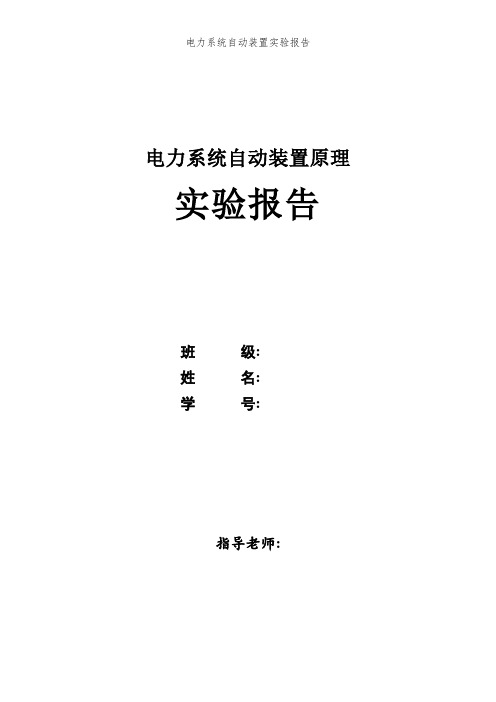

电力系统自动装置原理实验报告班级:姓名:学号:指导老师:实验一发电机自动准同期装置实验一、实验目的1、加深理解同步发电机准同期并列原理,掌握准同期并列条件;2、掌握微机准同期控制装置及模拟式综合整步表的基本使用方法;3、熟悉同步发电机准同期并列过程;4、学会观察、分析有关实验波形。

二、实验基本原理(一)控制发电机运行的三个主要自动装置同步发电机从静止过渡到并网发电状态,一般要经历以下几个主要阶段:(1)起动机组,使机组转速从零上升到额定转速;(2)起励建压,使机端电压从残压升到额定电压;(3)合出口断路器,将同步发电机无扰地投入电力系统并列运行;(4)输出功率,将有功功率与无功功率输出增加到预定值。

上述过程的控制,至少涉及3个自动装置,即调速器、励磁调节器与准同期控制器。

它们分别用于调节机组转速/功率、控制同步发电机机端电压/无功功率与实现无扰动合闸并网。

(二)准同期并列的基本原理将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要满足以下四个条件:(1)发电机电压相序与系统电压相序相同;(2)发电机电压与并列点系统电压相等;(3)发电机的频率与系统的频率基本相等;(4)合闸瞬间发电机电压相位与系统电压相位相同。

具体的准同期并列的过程如下:先将待并发电机组先后升至额定转速与额定电压,然后通过调整待并机组的电压与转速,使电压幅值与频率条件满足,再根据“恒定越前时间原理”,由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令,使出口断路器合上的时候相位差尽可能小。

这种并列操作的合闸冲击电流一般很小,并且机组投入电力系统后能被迅速拉入同步。

自动准同期并列,通常采用恒定越前时间原理工作,这个越前时间可按断路器的合闸时间整定。

准同期控制器根据给定的允许压差与允许频差,不断地检查准同期条件就是否满足,在不满足要求时闭锁合闸并且发出均压、均频控制脉冲。

当所有条件均满足时,在整定的越前时刻送出合闸脉冲。

电力系统自动装置原理实验报告班级：姓名：学号：指导老师：实验一发电机自动准同期装置实验一、实验目的1、加深理解同步发电机准同期并列原理，掌握准同期并列条件；2、掌握微机准同期控制装置及模拟式综合整步表的基本使用方法；3、熟悉同步发电机准同期并列过程；4、学会观察、分析有关实验波形。

二、实验基本原理（一）控制发电机运行的三个主要自动装置同步发电机从静止过渡到并网发电状态，一般要经历以下几个主要阶段：（1）起动机组，使机组转速从零上升到额定转速；（2）起励建压，使机端电压从残压升到额定电压；（3）合出口断路器，将同步发电机无扰地投入电力系统并列运行；（4）输出功率，将有功功率和无功功率输出增加到预定值。

上述过程的控制，至少涉及3个自动装置，即调速器、励磁调节器和准同期控制器。

它们分别用于调节机组转速/功率、控制同步发电机机端电压/无功功率和实现无扰动合闸并网。

（二）准同期并列的基本原理将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要满足以下四个条件：（1）发电机电压相序与系统电压相序相同；（2）发电机电压与并列点系统电压相等；（3）发电机的频率与系统的频率基本相等；（4）合闸瞬间发电机电压相位与系统电压相位相同。

具体的准同期并列的过程如下：先将待并发电机组先后升至额定转速和额定电压，然后通过调整待并机组的电压和转速，使电压幅值和频率条件满足，再根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，使出口断路器合上的时候相位差尽可能小。

这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。

自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。

准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压、均频控制脉冲。

当所有条件均满足时，在整定的越前时刻送出合闸脉冲。

电力系统自动化实验实验一、同步发电机准同期并列实验（一）实验目的1、加深理解同步发电机准同期并列原理,掌握准同期并列条件;2、掌握微机准同期控制器及模拟式综合整步表的使用方法;3、熟悉同步发电机准同期并列过程；4、观察、分析有关波形。

(二）原理将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令,这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。

根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。

正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。

它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。

线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波.它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。

手动准同期并列，应在正弦整步电压的最低点（同相点）时合闸,考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度.自动准同期并列，通常采用恒定越前时间原理工作,这个越前时间可按断路器的合闸时间整定.准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足,在不满足要求时闭锁合闸并且发出均压均频控制脉冲.当所有条件均满足时,在整定的越前时刻送出合闸脉冲.（三）实验内容1、机组启动与建压（1）手动方式①合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。

【微机调速器】上“并网”灯和“微机故障”灯均为熄灭状态,“输出零”灯亮；按【微机调速器】上的“微机方式自动/手动”按钮使“微机手动”灯亮②把实验台上【励磁方式】开关置“微机它励”，【同期方式】开关置“OFF”位置③合上【原动机开关】,按【微机调速器】上的“停机/开机”按钮使“开机”灯亮④按【微机调速器】上的“增速”,启动发电机机，当机组转速升到额定转速的95％以上时可投励磁⑤【微机励磁调节器】选择“恒α”运行方式，合上【励磁开关】,按【微机励磁调节器】上的“增磁”，使发电机电压建压到与系统电压相等⑥停机：跳开【励磁开关】(降压为零），按【微机调速器】上的“停机/开机"按钮使“停机"灯亮注意!!！【微机调速器】、【微机励磁调节器】上的增、减按钮键只持续5秒内有效，过了5秒后如还需要调节，则松开按钮，重新按下。

第一章同步发电机准同期并列实验（一）同步发电机准同期并列实验1、手动准同期2、半自动准同期3、全自动准同期4、准同期条件整定一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程。

二、原理与说明将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。

本实验台采用手动准同期方式。

手动准同期并列，应在正弦整步电压的最低点(同相点)时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。

三、实验项目和方法（一）机组启动与建压1．检查原动机调速上自耦调压器指针是否指在0位置，如不在则应调到0位置；2．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄；3．励磁调节器选择它励、恒UF运行方式，合上励磁开关；4．把实验台上“同期方式”开关置“OFF”位置；5．合上系统电压开关和线路开关QF1，QF3，检查系统电压接近额定值380V；6．合上原动机开关，调节自耦调压器的输出，电动机将慢慢启动到额定转速；7．当机组转速升到95%以上时，微机励磁调节器自动将发电机电压建压到与系统电压相等。

（二）观察与分析1．操作原动机调速旋钮调整机组转速，记录微机励磁调节器显示的发电机频率。

观察并记录不同频差方向，不同频差大小时的模拟式整步表的指针旋转方向及旋转速度、频率平衡表指针的偏转方向及偏转角度的大小的对应关系；2．操作励磁调节器上的增磁或减磁按钮调节发电机端电压，观察并记录不同电压差方向、不同电压差大小时的模拟式电压平衡表指针的偏转方向和偏转角度的大小的对应关系。

（三）手动准同期1．按准同期并列条件合闸将“同期开关”置于“ON”位置。

与*乃Z*承电力系统自动化实验报告学院：核技术与自动化工程学院专业：电气工程及其自动化班级：_____________姓名： ___________________学号：___________________指导老师：顾民____________________时间：_____________________实验一自动准同期条件测试实验一、实验目的1.掌握实验设备和仪器的使用方法，深入理解准同期条件。

2.掌握准同期条件的测试方法。

3.熟悉脉动电压的特点。

二、原理说明早期的准同期装置是利用脉动电压这一特性进行工作的。

所谓脉动电压是指待并发电机的电压U g和系统电压U S之间的电压差，通常用U d来表示。

发电机电压和系统电压的瞬时值，可用下式表示：U g U g. m sin( g t ⑴)U s U s.m sin( s t (2))3-3-1-13-3-1-2式中：U g.m、U.m为发电机和系统电压的幅值；8 1 、8 2为发电机电压和系统电压的初相。

设U g. m U S. m Um ,从式3-3-1-1 和3-3-1-2 可得脉动电压:U d U g -U s2U m sin[( g t 1)/ 2 -( s t 2) / 2] cos[( g t 1) / 2 ( s t 2) / 2]若初始相角1 2 0 ,则式3-3-1-3可简化为：U d 2U m sin[( g- s)t / 2]cos[( g s)t / 2]脉动电压U d随时间变化的轨迹示于图3-3-1-1。

令U d .m 2U m sin[( g- s)t / 2]为脉动电压U d的幅值，则U d U d .m cos[( s)t / 2]令6= wg-ws,式中3d为滑差角速度，则3-3-1-33-3-1-5d 2U m sin[( d t) / 2 ]图3-3-1-1 脉动电压变化轨迹关于脉动电压的概念还可以用相量来描述。

实验一：同步发电机组并网实验一、实验目的1．加深理解发电机组调速系统和励磁调节系统的工作原理，掌握调速装置和励磁调节装置的基本使用方法。

2．加深理解同步发电机准同期并列原理，掌握准同期并列条件, 熟悉同步发电机准同期并列过程。

二、实验装置介绍WDT-Ⅲ型电力系统综合自动化试验台由发电机组、试验操作台、无穷大系统等三大部分组成。

1．发电机组它是由同在一个轴上的三相同步发电机（SN=2.5kV A，VN=400V，nN=1500r.p.m），模拟原动机用的直流电动机（PN=2.2kW，VN=220V）以及测速装置和功率角指示器组成。

直流电动机、同步发电机经弹性联轴器对轴联结后组装在一个活动底盘上构成可移动式机组。

具有结构紧凑、占地少、移动轻便等优点，机组的活动底盘有四个螺旋式支脚和三个橡皮轮，将支脚旋下即可开机实验。

2．试验操作台实验操作台是由输电线路单元、微机线路保护单元、负荷调节和同期单元、仪表测量和短路故障模拟单元等组成。

其中负荷调节和同期单元是由“TGS-04型微机调速装置”、“WL-04B微机励磁调节器”、“HGWT-03微机准同期控制器”等微机型的自动装置和其相对应的手动装置组成。

（1）输电线路采用双回路远距离输电线路模型，每回线路分成两段，并设置中间开关站，使发电机与系统之间可构成四种不同联络阻抗，便于实验分析比较。

（2）“YHB-III型微机线路保护”装置是专为实验教学设计，具有过流选相跳闸、自动重合闸功能，备有事故记录功能，有利于实验分析。

在实验中可以观测到线路重合闸对系统暂态稳定性影响以及非全相运行状况。

（3）“TGS-04型微机调速装置”是针对大、中专院校教学和科研而设计的，能做到最大限度地满足教学科研灵活多变的需要。

具有测量发电机转速、测量电网频率、测量系统功角、手动模拟调节、手动数字调节、微机自动调速以及过速保护等功能。

（4）“WL-04B微机励磁调节器”其励磁方式可选择：它励、自并励2种；控制方式可选择恒UF，恒IL，恒α，恒Q等4种；设有定子过电压保护和励磁电流反时限延时过励限制、最大励磁电流瞬时限制、欠励限制、伏赫限制等励磁限制功能；设有按有功功率反馈的电力系统稳定器（PSS）；励磁调节器控制参数可在线修改，在线固化，灵活方便，并具有实验录波功能，可以记录UF，IL，UL，P，Q，α等信号的时间响应曲线，供实验分析用。

（OA自动化）EAL电力系统综合自动化实验指导书目录实验一电机启动、建压和停机实验1实验二自动准同期条件测试实验4实验三线性整步电压测试实验11实验四导前时间整定及测量实验14实验五压差闭锁和整定实验17实验六频差方向及频差闭锁与整定实验21实验七相差闭锁与整定实验26实验八调频脉宽整定实验31实验九手动准同期并列实验34实验十半自动准同期并列实验37实验十一全自动准同期并列实验40实验十二同步发电机励磁控制实验44（一）同步发电机励磁起励控制实验47（二）控制方式相互切换实验51（三）可控励磁系统主电路负荷调节实验54（四）伏赫限制实验56（五）调差实验58实验十三同步发电机的解列、灭磁与停机实验61实验十四一机—无穷大系统稳态运行方式实验64实验十五电力系统功率特性和功率极限实验68（一）无调节励磁时功率特性和功率极限的测定69（二）手动调节励磁时功率特性和功率极限的测定74（三）自动调节励磁时功率特性和功率极限的测定76实验十六电力系统暂态稳定实验79（一）短路对电力系统暂态稳定的影响80（二）研究提高暂态稳定的措施83实验十七单机带负荷实验87实验十八微机线路保护实验92实验一电机启动、建压和停机实验一、实验目的1、掌握实验设备的正确使用方法。

二、预习与思考1、本实验系统由几部分组成？各部分的功能是什么？2、在实验中需要注意什么？三、原理说明实验台由三相交流电源、双回路、准同期控制器、微机线路保护、发电机励磁系统、原动机调速系统和发电机组几部分组成。

四、实验设备五、实验内容与步骤1、电机启动和建压实验1）、打开电脑；2）、合上实验台左侧的断路器；3）、打开LIBVIEW7.0软件，运行实验届面7.7点击如下图标；检查实验台（界面）各开关状态，EAL-01上的断开指示灯亮（绿灯），合闸指示灯熄灭。

进入实验届面EAL-02双回路中，将实验台上的各开关状态打在OFF（绿色）状态。

；（备注：在运行实验界面时先运行一分钟点后击停止按钮，再点击运行按停止钮）。

实验一同步发电机准同期并列实验一．实验目的1．加强理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；4．观察、分析有关波形。

二．实验原理将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定超前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列的合闸冲击电流一般很小，并且机组投入电力系统能被迅速拉入同步。

根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。

正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。

它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。

线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。

他能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。

手动准同期并列，应在正弦整步电压的最低点（同相点）时合闸，考虑到短路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间和角度。

自动准同期并列，通常采用恒定超前时间原理工作，这个超前时间可按短路器的合闸时间整定。

准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。

当所有条件均满足时，在整定的超前时刻送出合闸脉冲。

三．实验内容和步骤（一）机组启动和建压1．检查调速器上“模拟调节”电位器指针是否指在0位置，如不在则应调到0位置；2．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯灭。
