操作一 自动准同期并列操作

同步发电机准同期并列实验一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；4．观察相关参数。

二、实验项目和方法（一）机组启动与建压1．检查调速器上“模拟调节”电位器指针是否指在0位置，如不在则应调到0位置；2．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。

调速器面板上数码管显示发电机频率，调速器上“微机正常”灯和“电源正常”灯亮；3．按调速器上的“微机方式自动/手动”按钮使“微机自动”灯亮；4．励磁调节器选择它励、恒UF运行方式，合上励磁开关；5．把实验台上“同期方式”开关置“断开”位置；6．合上系统电压开关和线路开关QF1，QF3，检查系统电压接近额定值380V；7．合上原动机开关，按“停机/开机”按钮使“开机”灯亮，调速器将自动启动电动机到额定转速；8．当机组转速升到95%以上时，微机励磁调节器自动将发电机电压建压到与系统电压相等。

（二）手动准同期将“同期方式”转换开关置“手动”位置。

在这种情况下，要满足并列条件，需要手动调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，手动操作合闸按钮进行合闸。

观察微机准同期控制器上显示的发电机电压和系统电压，相应操作微机励磁调节器上的增磁或减磁按钮进行调压，直至“压差闭锁”灯熄灭。

观察微机准同期控制器上显示的发电机频率和系统频率，相应操作微机调速器上的增速或减速按钮进行调速，直至“频差闭锁”灯熄灭。

此时表示压差、频差均满足条件，观察整步表上旋转灯位置，当旋转至0º位置前某一合适时刻时，即可合闸。

观察并记录合闸时的冲击电流。

具体实验步骤如下：（1）检查调速器上“模拟调节”电位器指针是否指在0位置，如不在则应调到0位置；（2）合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。

发电机自同期并列与准同期并列的介绍准同期：发电机与系统的电压差、频差、相角差均在允许的范围内的并列。

自同期：未加励磁的发电机在转速接近系统同步转速，滑差在允许的范围内的并列。

准同期并列时间长，但冲击小。

大型发电机应采用准同期方式。

自同期并列时间短，适于小水电的并网。

1、准同期并列实现发电机准同期并列通常采用灯光法和整步表法灯光并列法分灯光熄灭法和灯光旋转法两种灯光熄灭法灯光熄灭法接线图灯光熄灭法同期灯的接线图待并发电机与电网并列时，可将三只灯泡跨接在主开关的对应相的两端当发电机和电网相序一致时，三个灯泡呈同明同暗的变化调节发电机的电压和频率，使之与电网的电压和频率相接近当调到灯光亮暗的变化很慢时，就可作合闸的准备当三相指示灯同时熄灭时，表示开关两侧对应相之间的电压差接近为零此时应迅速合闸，将发电机并入电网运行灯光旋转法灯光旋转法接线从灯光旋转法接线图中看到，灯光旋转法与灯光熄灭法不同的是：三只灯中，只有一只灯接在开关的对应相的两端，如图中相另外两只灯是交叉接到开关两端的，如图中的灯、一般将三只灯装在一个圆周上当发电机与电网相序一致时，三只灯是旋转交替亮或暗灯光旋转的频率就是发电机和电网之间的频率差调节发电机电压和频率，当灯光旋转速度很慢时，就可做合闸的 803 第六篇水轮发电机组的起动运行维护图灯光旋转法同期灯接线图准备当相灯全暗，其他两相灯、一样亮的时刻，即可迅速合闸，把发电机并入电网运行用上面两种方法并列，也可同时检查发电机的相序当用灯光熄灭法并列时，如三只灯泡灯光不是同明同暗，而是呈旋转发光状态，说明发电机与电网相序不一致当用灯光旋转法并列时，如三只灯泡灯光不旋转，而是同明同暗，则也说明发电机与电网相序不一致这时，要将发电机的任意两根引出线调换，使相序与电网相序一致发电机之间或发电机与电网之间相序不一致时，一定不能进行并列运行操作，否则将使发电机受到严重损坏自同期并列自同期也是一种并列操作过程，但它不同于准同期其操作过程是这样的：先将水轮发电机组转动起来，当转速上升至稍低于机组的额定转速时，就将断路器闭合，这时电力系统给发电机定子绕组送进三相冲击电流形成旋转磁超然后励磁系统再给发电机转子绕组送进直流电流产生磁超使电力系统将发电机拉入同步运行状态在并列过程中，发电机因有冲击电流而受到一定的损伤是自同期的缺点优点是并列过程比较迅速，特别是在电力系统中发生事故或系统电压、频率发生剧烈波动时，采用准同期费时间多而且很困难，甚至不可能实现并列，但采用自同期方式就有可能较迅速地实现并列。

自动准同期并列装置的若干方面阐述1、引言并列操作是将同步发电机投入到电力系统运行的操作。

在发电厂内，凡可以进行并列操作的断路器都称为同步点。

通常每台发电机的断路器都是同步点，用以实现一台发电机的并列操作；母线联络断路器是同步点，作为同一母线上所有发电单元的后备同步点；三绕组变压器的三侧断路器都是同步点，在任一侧故障断开或检修后恢复时，可以减少并列过程中的倒闸操作，保证迅速可靠地恢复供电。

母线分段断路器一般不作为同步点。

并列操作的基本要求有两点，分别是（1）并列操作后，发电机应该能够迅速地被拉入同步运行；（2）并列操作的瞬间，发电机的冲击电流应满足要求，不能超过规定的允许值。

并列操作可以手动执行也可以自动执行。

手动准同期装置由运行操作人员手动调整发电机的电压和频率，并监视频率差、整步表及电压差，靠经验来判断合适的合闸时间，从而操作断路器进行合闸。

手动准同期装置主要有以下三方面的问题：1）延误并网时间；2）一般都是多台机组共用一套手动准同期装置，各机组的控制电缆多，接线复杂；3）存在重大的安全隐患。

故现在多采用自动同期装置来进行并列操作。

2、并列操作的方式同步发电机并列操作的方式有自同期及准同期两种。

按自动化程度等级的不同，准同期并列方式分为自动准同期、半自动准同期及手动准同期三种，本论文主要介绍自动准同期装置实现的自动准同步并列。

（1）准同期方式准同期并列要求在合闸操作前通过调整待并发电机组的转速及电压，当满足电压频率、相位及幅值后，由操作人员手动或由准同期装置自动选择合适时间发出合闸命令，这种合闸操作的冲击电流一般非常小，并且机组投入电力系统后能够被迅速地拉人同步运行。

采用准同期并列方式时，并列断路器主触头闭合瞬间应满足一下三个条件：1）运行系统与待并系统的电压幅值应相等；2）运行系统与待并系统的频率应相等；3）运行系统与待并系统的相位应相同。

实际上要求满足上述三个条件既不可能也没有必要。

因此，根据允许冲击电流的条件，规定了准同期并列允许的电压、频率和相角偏差范围。

实验一同步发电机准同期并列实验一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；二、原理与说明将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。

根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。

正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。

它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。

线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。

它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。

手动准同期并列，应在正弦整步电压的最低点(同相点)时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。

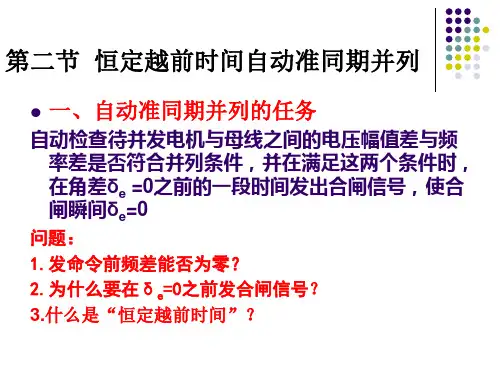

自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。

准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。

当所有条件均满足时，在整定的越前时刻送出合闸脉冲。

三、实验项目和方法（一）手动准同期1．按准同期并列条件合闸将“同期方式”转换开关置“手动”位置。

在这种情况下，要满足并列条件，需要手动调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，手动操作合闸按钮进行合闸。

观察微机准同期控制器上显示的发电机电压和系统电压。

往电压额定值的方向调整，直至“压差闭锁”灯熄灭。

观察微机准同期控制器上显示的发电机频率和系统频率，往频率额定值的方向调整，直至“频差闭锁”灯熄灭。

发变组自动准同期并网操作指导书一、操作名称：发变组自动准同期并网发变组自动准同期并网是指将要并网的发电机拖动到接近同步转速，投入发电机励磁，检查发电机升压至额定电压，检查自动准同期装置完好，投入同期装置，由装置自动微调转速和电压。

在满足同期并列条件后，由同期装置发出合闸命令，同期点断路器合闸，检查并确认同期装置自动退出。

发电机并入电网运行。

二、风险辨识：1.不具备并网条件：不具备并网条件时机组并网会失败。

2.发变组存在报警：开关刀闸信号不正确导致机组出现逻辑闭锁，无法正常并网。

3.保护未按要求投入：机组处于无保护运行状态，如机组并网后故障不能及时跳闸。

4.装置送电后异常：导致有报警信号，无法使发电机正常并网。

三、风险预控：1.严格按操作票顺序执行，检查操作票的完整性。

2.实行升级监护制度，必须有高等级监护人员在场监护。

3.操作完毕检查信号的准确性、检查DCS画面信号的正确性。

4.按要求投入保护压板。

5.并网后立即开启汽轮机调门，升至初负荷运行。

四、操作要点1.汽轮机定速3000r/min2.查励磁灭磁开关柜灭磁开关在断开位置3.合上主变进线母线侧隔离开关4.断开主变进线间隔汇控柜隔离接地开关电机电源控制空开SM2、SM35.合上发变组保护C柜操作电源空开4DK1、4DK26.DCS合上励磁灭磁开关柜灭磁开关7.在DCS打开发变组“励磁控制”窗口点击“励磁建压”按钮（图1）图1励磁系统操作界面图2同期系统操作界面图3 DEH操作界面1.查发电机机端电压自动升至额定电压约22kV2.查发电机机端电压三相电压平衡3.记录发电机空载励磁电压114V空载励磁电流598A4.在DCS打开发变组“同期并网”窗口，点击“同期上电”按钮，5.点击发变组“同期并网”窗口“复归同期”按钮（图2）6.在DEH画面点击发变组“同期投入”按钮（图3）7.在DCS打开发变组“同期并网”窗口点击“启动同期”按钮8.查主变进线断路器2201（2202）同期合闸9.查发电机变压器组系统与系统并列良好10.在DCS打开发变组“同期并网”窗口点击“退出同期”按钮五、操作总结1、发电机启动升压过程中注意事项(1)发电机开始转动后，即认为发电机及其全部设备均已带电。

实验一自动准同期并网实验1.本次实验的目的和要求1）加深理解同步发电机准同期并列原理，掌握准同期并列条件。

2）掌握自动准同期装置的工作原理及使用方法。

3）熟悉同步发电机准同期并列过程。

2.实践内容或原理自动准同期并列装置设置与半自动准同期并列装置相比，增加了频差调节和压差调节功能，自动化程度大大提高。

微机准同期装置的均频调节功能，主要实现滑差方向的检测以及调整脉冲展宽，向发电机组的调速机构发出准确的调速信号，使发电机组与系统间尽快满足允许并列的要求。

微机准同期装置的均压调节功能，主要实现压差方向的检测以及调整脉冲展宽，向发电机的励磁系统发出准确的调压信号，使发电机组与系统间尽快满足允许并列的要求。

此过程中要考虑励磁系统的时间常数，电压升降平稳后，再进行一次均压控制，以使压差达到较小的数值，更有利于平稳地进行并列。

图1 自动准同期并列装置的原理框图3.需用的仪器、试剂或材料等THLZD-2型电力系统综合自动化实验平台4.实践步骤或环节选定实验台上面板的旋钮开关的位置：将“励磁方式”旋钮开关打到“微机励磁”位置；将“励磁电源”旋钮开关打到“他励”位置；将“同期方式”旋钮开关打到“自动”位置。

微机励磁装置设置为“恒U g”控制方式；“自动”方式。

1）发电机组起励建压，使n=1480rpm；U g=400V。

（操作步骤见第一章）2）查看微机准同期各整定项是否为附录八中表1的设置（出厂设置）。

如果不符，则进行相关修改。

然后，修改准同期装置中的整定项：“自动调频”：投入；“自动调压”：投入。

“自动合闸”：投入。

3）在自动准同期方式下，发电机组的并列运行操作在这种情况下，要满足并列条件，需要微机准同期装置自动控制微机调速装置和微机励磁装置，调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，微机准同期装置控制合闸按钮进行合闸。

⑴微机准同期装置的其他整定项（导前时间整定、允许频差、允许压差）分别按表1，2，3修改。

准同期并列的操作方法
准同期并列是指两个或多个操作在相同的时间段内同时进行的情况。

以下是一些准同期并列操作的方法：
1. 并排操作：将准同期并列的操作物体或者实体放置在同一水平线上，彼此并列地进行操作。

例如，在工厂生产线上，可以将两个机器放置在同一条线上，分别进行不同的操作。

2. 并行操作：将准同期并列的操作物体或者实体放置在同一排列线上，彼此平行地进行操作。

例如，在道路上行驶的两辆车辆进行并行行驶，彼此保持相同的速度。

3. 并嵌操作：将准同期并列的操作物体或者实体进行嵌套排列，彼此嵌套地进行操作。

例如，在一个舞蹈演出中，可以安排多个舞者进行嵌套式的舞步表演。

4. 并置操作：将准同期并列的操作物体或者实体放置在一个相对位置上，彼此置于同一位置进行操作。

例如，在一个航天任务中，可以将几个宇航员安排在同一个舱室内进行不同的操作。

5. 分工操作：将准同期并列的操作任务分工给不同的个体或者团队进行操作。

例如，在一个项目中，将不同的任务分配给不同的团队，彼此并行进行。

通过以上的操作方法，可以使准同期并列的操作任务能够高效地进行，并减少操作之间的干扰和冲突。

实验一 自动准同期并列条件测试及线性整步电压测试一、实验目的1、掌握实验设备的正确使用方法。

2、掌握实验设备和仪器的使用方法，深入理解准同期条件；3、掌握准同期条件的测试方法。

4、熟悉线性整步电压形成的原理和基本特征二、实验设备实验台由三相交流电源、双回路、准同期控制器、微机线路保护、发电机励磁系统、原动机调速系统和发电机组几部分组成。

三、实验内容与步骤图1 一次系统接线图1、电机启动和建压实验1）、打开电脑；2）、合上实验台左侧的断路器； 3）、打开LIBVIEW7.0软件，运行4)、在EAL-17中将励磁开关打开； 5）、在微机控制器中的原动机调速器中，将励磁开关打开 6）、在励磁系统中，励磁方式选择微机他励“KM5”（在EAL-16上）,控制方式选择“恒F U ”运行方式（励磁调节器中按下“恒F U ”按钮），“恒F U ”指示灯亮，合上励磁开关“KM3”（在EAL-16上）；7）、在调速器中将发电机频率调到49.8HZ ，在励磁调节器中将发电机电压幅值调到380V 左右；2、停机实验1）、行灭磁操作。

在本装置中采用的是手动跳励磁开关灭磁，实验界面EAL-05上，直接断开继电器“KM3”，合上跳灭磁开关“KM2”，此时“KM3”的ON 灯灭，OFF 灯亮, “KM2”的ON 灯亮，OFF 灯灭，表示发电机的励磁开关已断开，发电机的励磁绕组通过灭磁电阻进行灭磁。

2）、同步发电机组的停机操作，按下调速器中的“停机/开机”按钮，“停机”指示灯亮，控制参数递减至零，发电机减速，逐渐停止转动。

然后跳开原动机开关“KM1”（主界面EAL-16上），ON 灯灭，OFF 灯亮，断开EAL-01电源，即按下EAL-01上的“断开”按钮，此时，表示已经关机，等待下一次开机。

3、并网实验A 滑差电压1）、合上EAL-02上的系统电压开关“QFS ”； 合上EAL-02上的线路开关QF2、QF6、QF4； 2）、在微机控制器中，找到准同期控制器 3）、在原动机控制器中，点击数字示波器。
