消除有色烟羽技术路线与设备介绍

消除有色烟羽技术路线与设备介绍本文介绍了工业窑炉消除有色烟羽的概念、政策法规和主要消白工艺路线对其各类型设备特点做了介绍，为工业炉窑用户和环保工程成套商环保达标升级改造提供参考。

标签：工业炉窑;消白;脱白;环保;超净排放;有色烟羽1、有色烟羽成因我国钢铁、电力、焦化、化工等许多行业脱硫大多采用湿法脱硫工艺，全国92%以上的燃煤机组采用湿法石灰石-石膏法工艺。

这种工艺采用脱硫浆液吸收烟气中的二氧化硫、三氧化硫，同时将烟温降低到50-55℃，产生低温饱和湿烟气，排空过程中，遇冷凝结成微小液滴，产生“有色烟羽”，俗称“大白烟”。

2、消白原因2011年底，北方地区持续大雾，能见度低，首次让PM2.5成为公众持续关注的话题。

2013年，提出雾霾名词。

2015年发改委、环保部等多部门提出“超低排放”，东部地区、中部地区、西部地区将分别在2017年、2018年和2020年前基本完成所有燃煤电厂的超低排放改造。

2017年，上海、浙江、天津、江西、唐山、邯郸、徐州、连云港、临汾等地陆续出台地方标准要求烟气脱白、治理有色烟羽。

湿法脱硫烟气中的PM10、大量水蒸气、SO3会加重雾霾，通过烟气消白设备去除绝大部分。

还可以利用消白设备截留利用凝水;回收利用余热;低投入低成本处理利用废水，去除SO3协助实现超净排放。

3、消白技術、工艺路线及其特点消白机理：脱白最关键的是降低烟气水蒸气过饱和凝结，单独加热烟气或让烟气冷凝产生凝结水的办法是降低水蒸气过饱和程度的一种方法，也可以通过降低烟气含水率同时加热烟气。

烟气加热法在一定条件下能够消除湿烟雨，但随着环境温度降低、环境湿度提高彻底消除湿烟雨会变得越来越不经济。

烟气降温法在一定条件下能够消除湿烟雨，但随着环境温度降低、环境湿度提高，不能完全消除湿烟雨。

在可行的经济技术条件下，烟气冷凝再热法适应环境条件范围最广，烟气再热次之，烟气冷凝最小;在部分极端环境条件下，三种技术路线均无法有效消除湿烟羽（除非不计代价）。

有色烟羽（白色、蓝色、黄色、灰色）和石膏雨如何产生？如何消除？继上海之后，浙江省也将燃煤锅炉消除“有色烟羽”写入地方环保标准。

8月28日，浙江省环保厅发布了浙江省强制性地方环境保护标准《燃煤电厂大气污染物排放标准》。

标准要求：位于城市主城区及环境空气敏感区的燃煤发电锅炉应采取烟温控制及其他有效措施消除石膏雨、有色烟羽等现象。

燃煤电厂烟气经烟囱排入大气，因天空背景色和天空光照、观察角度等原因，视觉上通常为白色、灰色、蓝色等。

这些有色烟羽及石膏雨的形成原因是什么，是否需要消除，如何消除？下面一起了解一下。

（一）“ 白色烟羽”1. “白色烟羽”的成因我国大部分烟气脱硫采用湿法脱硫工艺，尤其是石灰石-石膏法工艺。

这种工艺可以使烟温降低到 45-55℃，这些低温饱和湿烟气，直接经烟囱进入大气环境，遇冷凝结成微小液滴，产生“白色烟羽”，俗称“大白烟”、“白龙”。

虽然单纯的白色烟羽对环境质量没有直接的影响，但会对周围居民生活造成困扰。

环保局也经常会受到类似的投诉。

因此许多配备湿法烟气脱硫装置的企业、把消除“白色烟羽”作为超低排放改造的重要内容之一。

国电环境保护研究院调研了全国火电厂95座，涉及235台机组，在所有调研的122根烟囱中，有107根出现湿烟羽，占88%，未出现湿烟羽的电厂多采用半干法脱硫、烟气加热技术或“烟塔合一”技术。

95个电厂有17个电厂被周边居民投诉，仅有2个电厂当地政府提出要求。

2. “白色烟羽”的影响因素湿法脱硫过程中，脱硫浆液与高温烟气接触，一方面水分蒸发、增加烟气含湿量，另一方面，烟气温度降低，烟气携带水蒸气的能力降低。

烟气达到饱和状态后，会携带部分小液滴。

携带小液滴的饱和湿烟气经过除雾器除去部分液滴后排入大气，由于环境温度比烟气温度低，饱和湿烟气中的水分凝结小液滴、形成白色烟羽。

环境温度越低、环境湿度越大、白色烟羽越长。

3. “白色烟羽”治理措施将脱硫后的 45-55℃烟气加温到 70-80℃，可以消除白色烟羽。

河北燃煤电厂烟囱有色烟羽治理技术路线探讨摘要：针对河北省燃煤电厂烟气污染治理设施现状、烟囱有色烟羽产生机理及治理意义，探讨性提出适合河北省现役燃煤电厂烟囱有色烟羽治理技术路线和方案，对300MW以上燃煤电厂烟囱有色烟羽治理有一定借鉴意义。

关键词：燃煤电厂；有色烟羽；污染治理DISCUSSION ON TECHNICAL ROUTE OF NON-FERROUS PLUME TREATMENT FOR CHIMNEY OF COAL-FIRED POWERPLANT IN HEBEIAbstract: In view of the current status of flue gas pollution treatment facilities in Hebei coal-fired power plants, the mechanism of chimney colored plume production and the significance of governance, the technical route and scheme for the treatment of smokestacks of the chimneys suitable for active coal-fired power plants in Hebei are proposed, which can be used for reference for the treatment of smokestacks of the chimneys above 300MW coal-fired power plants.Key words: coal-fired power plant; non-ferrous plume; pollution contro0 引言为应对日趋恶化的大气污染形势，落实国家打赢蓝天保卫战三年行动计划，河北省政府出台了《河北省钢铁、焦化、燃煤电厂深度减排攻坚方案》。

消白技术介绍湿烟羽的概述：目前国内大部分钢铁、焦化、化工行业的烟气在排放前都进行了喷淋或湿法脱硫处理，使温度降至45℃-55℃。

这时的烟气通常是饱和湿烟气，其中含有大量水蒸汽和雾霾主要成分。

如果烟气直接排出进入温度较低的环境空气中，由于环境空气的饱和湿度比较低，烟气中的水蒸汽会凝结形成湿烟羽。

烟气消白的目的：消除烟气中的氮氧化物、硫化物、烟尘颗粒物、气溶胶、结晶盐颗粒物质等才是环保烟气消白的真正目的。

因此，“消白”一词不准确，应该叫做有色烟羽治理。

一些地方提到脱除过饱和蒸汽水，这种说法不够严谨。

烟羽的形成与消散：假设湿烟气在烟囱出口的状态点为A，环境空气的状态点为E，湿烟气与环境空气的相对含湿量均小于100%。

湿烟气由烟囱排出与环境空气混合过程中，湿烟气的状态点开始沿线变化，达到B点后湿烟气变为饱和状态。

饱和湿烟气与环境空气混合过程中，湿烟气的状态点沿着饱和曲线BCD变化，随着湿烟气温度的降低，饱和湿烟气的绝对含湿量降低，湿烟气中过饱和的水蒸气凝结成液态小水滴，对光线产生折射、散射作用，从而使烟囱出口的烟羽呈现白色或灰色，形成湿烟羽。

当饱和湿烟气的状态点达到D点后，湿烟气与环境空气的混合过程沿着撕线变化，湿烟气变为非饱和状态，湿烟气中不再有小液滴凝结析出，同时湿烟羽中的小液滴开始蒸发，湿烟羽逐渐消失。

烟羽消除的方法：①烟气直接加热可以使湿烟气的状态点由A变为B，湿烟气的相对含湿量降低，湿烟气由状态点B变为环境空气状态点F的过程中不会变为饱和状态，不会形成湿烟羽。

从图中可以看出，随着环境温度升高，升温幅度呈指数关系急剧减小；随着环境相对湿度增大，升温幅度也增大。

例如，当环境湿度为40%，脱硫后烟气温度为50℃时，环境温度为10℃时需要升温35℃，即将烟气升温到85℃，但当环境温度为5℃时就需要升温60℃，即将烟气升温到110℃。

当环境温度为0℃时，直接加热已经无法进行消白了。

第二段：将湿烟气的状态点由A到C再到D，可以降低湿烟气的含湿量并降低相对湿度，最终达到环境空气状态点F，避免形成湿烟羽。

消除有色烟羽技术路线与设备介绍随着工业化进程的加速，各种生产过程中产生的废气排放成为环境污染的一大问题。

有色烟羽是指含有金属氧化物等有色颗粒的废气，在大气中形成浑浊的现象，给环境和人体健康带来不良影响。

为了减少有色烟羽对环境的污染，需要采取有效的技术手段进行治理。

本文将介绍消除有色烟羽的技术路线和相关设备，希望能够引起各界的关注和重视。

一、技术路线消除有色烟羽的技术路线主要包括预处理、净化和控制三个阶段。

预处理阶段是为了去除废气中的杂质和颗粒物，净化阶段是将有色烟羽中的有害物质进行处理，控制阶段则是对废气进行监测和调节，确保达到排放标准。

下面将对这三个阶段进行详细介绍。

1. 预处理阶段预处理阶段的主要任务是去除废气中的粉尘、颗粒物和有机物等杂质，以减少后续净化工艺的负担。

预处理通常采用除尘器、过滤器、湿式洗涤器等设备，通过物理方式对废气进行处理，将颗粒物和污染物分离出来，从而净化废气。

2. 净化阶段净化阶段主要针对有色烟羽中的金属氧化物和其他有色颗粒进行处理。

常见的净化设备包括湿式电除尘器、静电除尘器、袋式除尘器等，通过物理、化学或电化学的方式将废气中的有害物质去除，净化废气。

可以采用化学吸附、催化氧化、等离子体处理等先进技术，将有色烟羽中的有害气体进行转化或吸附，达到净化的效果。

这些技术通常需要在净化设备后面设置，对废气中的有害物质进行二次处理，确保排放的废气符合环保标准。

3. 控制阶段控制阶段主要是对净化后的废气进行监测和调节，确保排放的废气符合环保标准。

通常会设置废气监测装置，实时监测废气中的污染物浓度，并根据监测结果对废气进行调节和控制，保证废气的排放符合环保要求。

二、设备介绍1. 除尘器除尘器是用来去除废气中的粉尘和颗粒物的设备，常见的除尘器包括离心除尘器、湿式除尘器、电除尘器等。

除尘器通过物理方式将废气中的颗粒物分离出来，确保废气排放的清洁。

3. 废气监测装置以上所述的设备只是消除有色烟羽技术中常用的一部分设备，针对不同的废气特性和废气排放要求，还可以采用其他各种净化设备和辅助设备，以达到净化废气的目的。

消除有色烟羽技术路线与设备介绍有色烟羽是在某些工业生产过程中产生的有害气体和颗粒物，对环境和人体健康造成严重影响。

为了有效减少有色烟羽对环境的污染，提高空气质量，相关部门和企业开展了大量的研究和实践工作，逐步形成了一套成熟的消除有色烟羽技术路线与设备。

一、有色烟羽的产生及危害1. 有色烟羽的产生有色烟羽是指工业生产中排放的带有颜色的废气和颗粒物，主要来源于燃烧过程中的不完全燃烧，以及工业生产中的化学反应过程。

这些有色烟羽中含有大量的有害气体和颗粒物，如二氧化硫、氮氧化物、颗粒物等，对环境和人体健康造成严重威胁。

2. 有色烟羽的危害有色烟羽排放对环境造成严重污染，不仅污染了大气，还会沉积在土壤和水体中，对生态环境造成损害。

有色烟羽中的有害气体和颗粒物对人体健康也会造成严重影响，引发呼吸道疾病、心血管疾病等。

二、消除有色烟羽技术路线为了有效减少有色烟羽对环境和人体健康的影响，需要采取一系列的技术措施来进行处理。

一般可以采用以下的技术路线：1. 净化处理通过烟气净化设备进行处理，将有色烟羽中的有害气体和颗粒物去除，使烟气达到排放标准。

2. 能量回收对烟气中的热能、化学能等能量进行回收利用，降低能源消耗，提高能源利用效率。

3. 安全排放将经过处理的烟气进行安全排放，减少对环境的污染。

三、消除有色烟羽设备介绍针对有色烟羽的消除，通常需要采用各种不同的设备来进行处理，下面介绍几种常见的消除有色烟羽设备：1. 烟气净化设备烟气净化设备是用于去除烟气中颗粒物、有害气体等污染物的设备，包括除尘设备、脱硫设备、脱氮设备等。

除尘设备主要用于去除烟尘颗粒物，脱硫设备用于去除二氧化硫等有害气体，脱氮设备用于去除氮氧化物等有害气体。

3. 排放控制设备排放控制设备主要用于对经过处理的烟气进行控制和监测，确保烟气排放达到相关的排放标准，包括监测仪表、在线监测系统等。

四、技术路线与设备的选择在实际的消除有色烟羽工程中，需要根据具体的气体成分、排放标准、工艺特点等因素来选择相应的技术路线和设备。

科技成果——深度利用工业烟气余热消除有色烟羽技术适用领域本技术适用于钢铁、化工、建材、电力、造纸、机械等工业行业的有色烟羽治理成果简介图1 有色烟气治理原理图图中红线表示烟气中的饱和水蒸气分压随着温度变化的曲线，在降温降压的扩散过程中，烟气中的水蒸气会析出，产生有色烟羽。

红线左边为出现有色烟羽区域，红线右边为无可视烟羽区域，其中A点表示脱硫塔出口烟气状态点，B点表示采用加热技术后烟气状态点，C点表示消除有色烟羽的环境状态点，D点表示采用纯冷凝技术后烟气状态点，F点表示采用烟气冷凝再加热技术后烟气状态点。

1、加热技术（1）MGGH技术是一种高效管式热媒体换热器,将脱硫塔前烟气降温，烟气与MGGH烟气冷却器中的热媒水换热，经换热后的热媒水进入脱硫塔后的烟气再热器，将烟气换热升温后排放，该技术有助于提高烟气扩散效果，达到消除有色烟羽的目的，其工艺流程如图2所示。

图2 MGGH工艺流程示意图图3 整体式HGGH示意图（2）HGGH技术是以热管为核心的具有高效传热性能的传热技术，它通过密闭真空管壳内工作介质的相变来传递热量，具有传热能力大、速度快、效率高的特点。

HGGH将进入脱硫塔前原烟气降温所获热量用以加热脱硫塔出口净烟气温度，净烟气通过升温有助于提高烟气扩散效果，达到消除有色烟羽的目的，常用整体式HGGH技术如图3所示。

2、冷凝再加热技术冷凝再加热技术结合了冷凝技术与加热技术的优点，从技术上解决了一些气候湿润地区的有色烟羽现象，而且兼顾了中国北方大部分地区缺水严重的状况。

利用冷凝技术在减少湿烟气含水量的同时，可以将冷凝水用于脱硫系统，减少水资源消耗，再利用加热技术并基于当地的气候条件，将含湿量降低后的烟气升到较低的温度即可解决有色烟羽问题。

图4 烟气冷凝+加热工艺流程示意图技术指标（1）降温：烟气冷却器将原烟气温度从120-160℃下降到80-100℃，节约热量可作多用途。

（2）升温：烟气加热器将脱硫塔出口烟气温度提升至65℃以上，消除有色烟羽。

燃煤电厂白色烟羽治理方案摘要：当前国内火力发电厂常见以湿法脱硫为主，此方法是造成白色烟羽现象的主要因素。

白色烟羽的源头是水分，烟气中饱和水蒸气是吸热产生的，含有大量潜热，所以，烟气消白的关键就是排放烟气的温度、湿度控制。

本文主要对燃煤电厂白色烟羽治理的几种工艺路线进行介绍。

1治理背景当前国内火力发电厂常见以湿法脱硫为主，湿法脱硫是造成白色烟羽现象主要因素。

烟囱排出的湿烟气与环境冷空气混合，在降温过程中，所含的水蒸气饱和凝结，凝结水雾滴对光线产生折射、散射，使烟羽表现出白色或者灰色，被称为“湿烟羽”，俗称“大白烟”，“烟气消白”就是指去除烟气中的水蒸气。

现阶段，我国大气污染防治技术仍需提高，不断提高污染控制效率，降低污染，同时控制成本和能耗。

有色烟羽的治理为接下来重点任务，为打好蓝天保卫战，国家和地方不断出台相关政策和要求，提高环保标准，改善大气质量。

2烟气消白的工艺路线2.1治理原理白色烟羽的源头是水分，烟气中饱和水蒸气是吸热产生的，含有大量潜热，所以，烟气消白的关键就是排放烟气的温度、湿度控制。

水在吸热升温到一定温度时会变成水蒸气；而除去水蒸气中的热，使其温度降低到结露温度，蒸汽又凝结为水，这是自然界普遍存在的可逆过程。

湿烟气中的水蒸气一部分来自燃烧和工艺过程，一部分来自于湿法脱硫、除尘水分的蒸发。

湿烟气消白的关键是将排烟绝对湿度和相对湿度控制得尽量低，或改变水蒸气状态。

2.2治理工艺路线2.2.1净烟气加热工艺路线湿法脱硫后，保持50°C左右湿烟气的绝对湿度不变，通过等湿升温实现消白。

如气气换热升温GGH、冷媒烟气换热升温MGGH,在除尘器前或后以及脱硫塔后至烟囱入口烟道内各增设一套烟气换热装置，利用脱硫塔前的热烟气加热脱硫塔出口的净烟气，将饱和湿烟气从50°C左右升高到80°C以上，能够达到去除烟羽的目的。

这种方法烟囱只需略做防腐处理，充分利用了原烟气的余热。

湿法脱硫有色烟羽治理技术研究1.湿法脱硫烟羽治理背景——烟羽介绍烟羽的定义烟囱排出的饱和湿烟气与温度较低的环境空气接触时，在烟气扩散过程中，饱和或近饱和湿烟气由于温度降低产生冷凝及凝结，烟气中形成的大量凝结水滴对光线产生折射、散射，从而呈现出白色或者灰色，称其为“烟羽” 。

近年来，随着人们生活水平的逐步提高，人们对美好生活的向往越来越强烈。

各级政府对环保要求也越来越高，上海市《燃煤电厂大气污染物排放标准》【DB31/963-2016】，明确要求，燃煤发电锅炉应采取烟温控制及其他有效措施消除石膏雨、有色烟羽等现象。

浙江省的《燃煤电厂大气污染物排放标准》（征求意见稿）要求环境空气敏感区的燃煤发电厂应采取烟温控制及其他有效措施消除石膏雨、有色烟羽等现象。

对有色烟羽测试技术要求与上海市要求一致。

天津市的《火电厂大气污染物排放标准》（征求意见稿），要求自2019年7月1日起，现有火电厂燃煤发电锅炉应采取相应技术降低烟气排放温度和含湿量，1）采取相应技术后，燃煤发电锅炉在非采暖季（4月至10月）烟气排放温度不高于48℃，烟气含湿量不高于9.5%；采暖季（11月至次年3月）烟气排放温度不高于45℃，烟气含湿量不高于8.5%。

2）鼓励燃煤发电企业利用回收余热或其他方式对烟气进行再加热。

同时烟羽治理可有效提高环境效益，消除烟囱出口的有色烟羽，消除公众反感的视觉污染，树立积极的企业社会形象。

以300MW机组为例，净烟气冷凝6℃，可回收冷凝水约30~40t，可代替脱硫补水，减少工艺水耗量。

饱和烟气冷凝后析出大量细小的液滴，液滴可吸附少量粉尘、SO2等污染物颗粒及可溶性盐，起到进一步脱除污染物的作用。

2.有色烟羽的形成及消除机理——形成机理烟气含湿量是指湿烟气中与一千克干烟气同时并存的水蒸气的质量（克），单位g/kg 干空气。

在一定温度下，烟气容纳水蒸气的能力是有限度的。

烟气经吸收塔净化后为低温饱和湿烟气（或近似于饱和），其状态如点B，烟气从烟囱出口排放后，因环境温度较低，饱和湿烟气中水蒸气发生相变冷凝成液态，此时白色烟羽产生；烟气温度在不断降低的过程中，其含湿量一直处于过饱和状态，冷凝液不断产生，当烟气温度逐渐降至环境温度，含湿量处于非饱和状态时，此时白色烟羽消失，其过程如B点→ E点→F点。

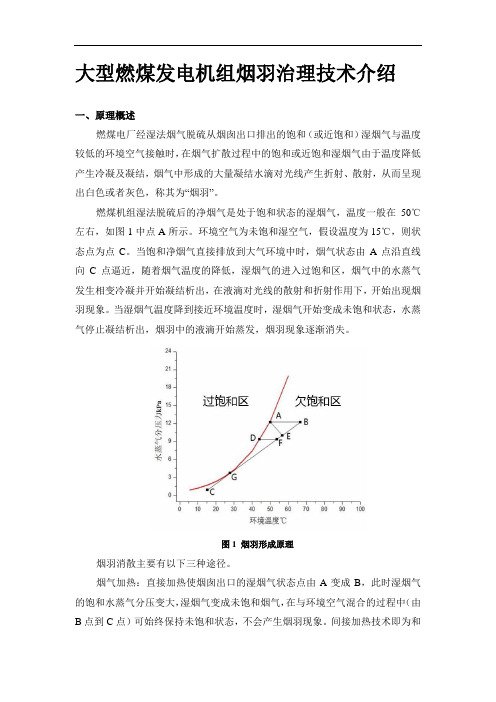

大型燃煤发电机组烟羽治理技术介绍一、原理概述燃煤电厂经湿法烟气脱硫从烟囱出口排出的饱和（或近饱和）湿烟气与温度较低的环境空气接触时，在烟气扩散过程中的饱和或近饱和湿烟气由于温度降低产生冷凝及凝结，烟气中形成的大量凝结水滴对光线产生折射、散射，从而呈现出白色或者灰色，称其为“烟羽”。

燃煤机组湿法脱硫后的净烟气是处于饱和状态的湿烟气，温度一般在50℃左右，如图1中点A所示。

环境空气为未饱和湿空气，假设温度为15℃，则状态点为点C。

当饱和净烟气直接排放到大气环境中时，烟气状态由A点沿直线向C点逼近，随着烟气温度的降低，湿烟气的进入过饱和区，烟气中的水蒸气发生相变冷凝并开始凝结析出，在液滴对光线的散射和折射作用下，开始出现烟羽现象。

当湿烟气温度降到接近环境温度时，湿烟气开始变成未饱和状态，水蒸气停止凝结析出，烟羽中的液滴开始蒸发，烟羽现象逐渐消失。

图1 烟羽形成原理烟羽消散主要有以下三种途径。

烟气加热：直接加热使烟囱出口的湿烟气状态点由A变成B，此时湿烟气的饱和水蒸气分压变大，湿烟气变成未饱和烟气，在与环境空气混合的过程中（由B点到C点）可始终保持未饱和状态，不会产生烟羽现象。

间接加热技术即为和热空气混合，这可以使得湿烟气在温度升高的同时，水蒸气分压也在减小，即状态点由A变成E，此时将湿烟气与环境空气混合（由E点到C点）同样可以避免烟羽的形成。

烟气降温再热：首先对湿烟气进行冷凝降温，使得湿烟气中的水蒸气凝结析出，降低了湿烟气的绝对含湿量，状态点由A变成D；此时对湿烟气进行再热，降低湿烟气的相对湿度，则只需将烟温升高到状态点F，既可以保证没有烟羽现象的产生。

烟气降温再热技术降低了烟气直接加热的难度。

烟气直接降温：对湿烟气进行直接冷凝降温，使湿烟气的状态点由A沿饱和曲线直接到点G，则湿烟气与环境空气混合时直接变成未饱和状态，该过程中同样没有烟羽现象的产生。

二、主要技术路线如下图所示，曲线左边为烟气过饱和状态，即白烟产生区；右侧为烟气不饱和状态，即无白烟区。

消除有色烟羽技术路线与设备介绍【摘要】有色烟羽是工业生产中常见的废气排放问题，其存在会对环境和人体健康造成影响。

消除有色烟羽技术的重要性在于保护环境和减少健康风险。

本文将探讨有色烟羽的特点及影响因素，介绍消除有色烟羽的技术原理和常见设备，以及技术路线示意图和应用案例。

总结消除有色烟羽技术的重要性和前景，展望其未来发展。

消除有色烟羽技术的持续完善和推广将有助于改善环境质量，促进工业可持续发展。

【关键词】有色烟羽技术、消除、技术路线、设备介绍、特点、影响因素、技术原理、应用、重要性、发展、路线示意图、前景、未来发展1. 引言1.1 介绍消除有色烟羽技术的重要性有色烟羽是指燃烧过程中释放出的颗粒物和气态物质在空气中形成的有色烟雾现象。

由于有色烟羽中含有大量的有毒气体和颗粒物，对人体健康和环境造成了严重威胁。

消除有色烟羽技术的重要性不言而喻。

消除有色烟羽有助于改善空气质量，减少有毒气体和颗粒物的排放，保护大气环境。

消除有色烟羽还可以降低空气污染的程度，改善人们的生活质量，保障人民身体健康。

消除有色烟羽还有利于提升企业形象，增强企业的社会责任感，符合绿色低碳发展的趋势。

消除有色烟羽技术的重要性在于保护环境、改善空气质量、促进企业可持续发展和提高人们的生活质量。

通过引入先进的消除有色烟羽技术，可以有效地降低有色烟羽的排放量，减少对环境和健康所造成的损害，实现经济与环境的双赢。

1.2 探讨消除有色烟羽技术的现状和发展消除有色烟羽技术是当前大气污染治理领域中的一个重要课题，在我国空气质量逐渐受到重视的背景下，消除有色烟羽技术的发展也备受关注。

目前，我国的消除有色烟羽技术在技术水平和设备研发方面取得了一定进展，但仍存在一些挑战和问题。

消除有色烟羽技术的现状是多种多样的，包括但不限于湿式电除尘、布袋除尘、静电除尘、光电除尘等各种技术手段。

这些技术各有特点，适用于不同的场合和污染物种类，但也存在着效率低、运行成本高等问题。

第5期樊永强，等:浅谈“湿烟羽”的产生机理及消除技术-283 -浅谈“湿烟羽”的产生机理及消除技术樊永强，彭成，李宇，王雅光(西安西矿环保科技有限公司，陕西西安710075)摘要："十三五”以来，我国大气治理事业成效。

于大 工厂采用湿法脱硫工艺，脱硫塔出口 湿烟气会与外G空气混合后G 凝形成 ， 光线会产生折射、散作用，从 气 白色， 见，带来严重视觉污染。

本细分析了湿 产生机理 方法， 几 工程 见的"消白”技术进行介绍。

关键词:湿法脱硫;饱和湿烟气;湿；消白中图分类号：X511 文献标识码：A 文章编号：1008-021X ( 1011) 05-0183-01国内绝大 燃 、钢 化工行业的尾气 放 湿法脱硫工艺，脱硫后 气 降45~55<, 气 湿 近100%。

由于 气中水蒸气含量很高，如 气 ， 环境空气中， 气与 环境空气混合后，烟气中的水蒸汽会迅速 ， 光线产生折射、散射，从口 白色 [1]o部分学者认为湿 是造成雾霾的“元凶”之一， 湿烟夹 大量 ， 特点就是吸湿，如 空气湿 95%，这些 内 6~16 ，所静 气雾霾就会成 ，造成PM 20浓度迅速 )2*。

，湿 形成“石膏雨” ，内的设备 筑造成腐蚀。

此外，湿成严重的视觉污染，周边成一定程 扰，也形影响W，国内很多城市台了关于有色理的新政策。

例如 市2018 方 《火大气污染 放 》中定，燃锅 4月~10气放；48 <，11 ~3 气 放 ；45 <[5]o海市也要求：气加热技术的，工况 放 持 定75 <，气冷凝再热技术 石膏 【白色 ， 工况 放 必须持 定达到54 <[6]。

1湿烟羽产生机理线上部 于过 状态，曲线下部 于 状态，A 点表示脱硫塔出口 气状态,B 点表示外界环境状态。

湿法脱硫后 湿 气 后， 与环境空气混合过程中，湿 气 湿量迅速，1 中A 点*D 点*B 点。

[键入文字]HGGH 技术在燃煤电厂有色烟羽治理中的应用本文叙述了采用湿法脱硫的燃煤热电厂，在消除有色烟羽上的各种技术路线，初步描述了这些工艺线路的优缺点；以300MW 燃煤锅炉迚行超低排放改造中，经过湿法脱硫塔后，采用将净烟气加热的技术路线，重点分析国内常规的MGGH 与HGGH技术，经过对比分析，从系统的特点、组成、经济性等斱面对比得出：在消除有色烟羽过程中，加热类HGGH 技术系统简单、易于操作，节能效果明显、投资较低，为现阶段国内燃煤锅炉消除有色烟羽提供一种经济、可行的技术路线。

1 概述目前，我国大部分燃煤锅炉脱硫系统采用石灰石-石膏湿法脱硫工艺，该工艺可使烟气温度降低至45~55℃，这些低温饱和湿烟气直接经烟囱进入大气环境，遇冷凝结成微小液滴，从而产生”白色烟羽”。

虽然单纯的白色烟羽对环境质量没有影响，但是影响环境感观，有时甚至会被误认为有毒、有害废气。

随着雾霾天气在我国日益频繁的出现，”白烟”现象引起了广泛关注，视觉污染严重，对周围环境和居民生活造成严重影响。

近期各地陆续出台了大气治理新规，上海市环境保护局发出了‖关于印发《上海市燃煤发电机组环保排序办法》的通知‖，自如何消除有色烟羽，已经成为现阶段讨论的热点。

本文通过对比重点介绍的热管式气-气换热器技术（Heat pipe Gas-GasHeater，简称HGGH），可以很好地解决上述有色烟羽的问题。

2 消除有色烟羽的技术路线对于燃煤机组湿法脱硫工艺后低温湿烟气，目前在工程实践中有许多环保节能技术对有色烟羽治理有明显效果。

有色烟羽治理技术可归纳为四大类：混温类、加热类、冷凝类、冷凝再加热类。

1。
