低温SCR脱硝工艺(建工)

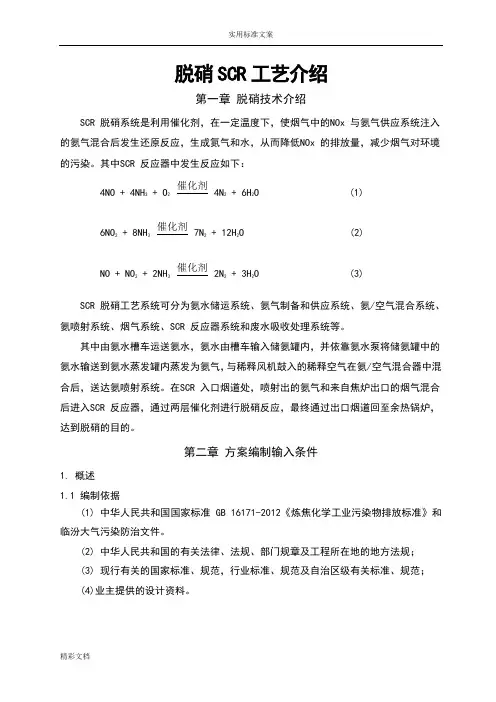

脱硝SCR工艺介绍第一章脱硝技术介绍SCR 脱硝系统是利用催化剂，在一定温度下，使烟气中的NOx 与氨气供应系统注入的氨气混合后发生还原反应，生成氮气和水，从而降低NOx 的排放量，减少烟气对环境的污染。

其中SCR 反应器中发生反应如下：4NO + 4NH3 + O2催化剂4N2 + 6H2O (1)6NO2 + 8NH3催化剂7N2 + 12H2O (2)NO + NO2 + 2NH3催化剂2N2 + 3H2O (3) SCR 脱硝工艺系统可分为氨水储运系统、氨气制备和供应系统、氨/空气混合系统、氨喷射系统、烟气系统、SCR 反应器系统和废水吸收处理系统等。

其中由氨水槽车运送氨水，氨水由槽车输入储氨罐内，并依靠氨水泵将储氨罐中的氨水输送到氨水蒸发罐内蒸发为氨气，与稀释风机鼓入的稀释空气在氨/空气混合器中混合后，送达氨喷射系统。

在SCR 入口烟道处，喷射出的氨气和来自焦炉出口的烟气混合后进入SCR 反应器，通过两层催化剂进行脱硝反应，最终通过出口烟道回至余热锅炉，达到脱硝的目的。

第二章方案编制输入条件1. 概述1.1 编制依据(1) 中华人民共和国国家标准GB 16171-2012《炼焦化学工业污染物排放标准》和临汾大气污染防治文件。

(2) 中华人民共和国的有关法律、法规、部门规章及工程所在地的地方法规；(3) 现行有关的国家标准、规范，行业标准、规范及自治区级有关标准、规范；(4)业主提供的设计资料。

1.2 主要设计原则（1）选择符合环保要求的最经济合适的烟气脱硝工艺方案，烟气脱硝系统不能影响系统正常运行；（2）烟气脱硝工程尽可能按现有设备状况及场地条件进行布置，力求工艺流程和设施布置合理、操作安全、简便，对原机组设施的影响最少；（3）对脱硝副产物的处理应符合环境保护的长远要求，尽量避免脱硝副产物的二次污染，脱硝工艺应尽可能减少噪音对环境的影响；（4）脱硝工程应尽量节约能源和水源，降低脱硝系统的投资和运行费用；（5）脱硝系统年运行小时数按8000小时，脱硝系统可利用率98%以上；（6）SCR装置按反应器出口NO x含量150mg/Nm3以下达到环保要求。

脱硝SCR工艺介绍第一章脱硝技术介绍SCR 脱硝系统是利用催化剂，在一定温度下，使烟气中的NOx 与氨气供应系统注入的氨气混合后发生还原反应，生成氮气和水，从而降低NOx 的排放量，减少烟气对环境的污染。

其中SCR 反应器中发生反应如下：4NO + 4NH3 + O2催化剂4N2+ 6H2O (1)6NO2 + 8NH3催化剂7N2+ 12H2O (2)NO + NO2 + 2NH3催化剂2N2+ 3H2O (3)SCR 脱硝工艺系统可分为氨水储运系统、氨气制备和供应系统、氨/空气混合系统、氨喷射系统、烟气系统、SCR 反应器系统和废水吸收处理系统等。

其中由氨水槽车运送氨水，氨水由槽车输入储氨罐内，并依靠氨水泵将储氨罐中的氨水输送到氨水蒸发罐内蒸发为氨气，与稀释风机鼓入的稀释空气在氨/空气混合器中混合后，送达氨喷射系统。

在SCR 入口烟道处，喷射出的氨气和来自焦炉出口的烟气混合后进入SCR 反应器，通过两层催化剂进行脱硝反应，最终通过出口烟道回至余热锅炉，达到脱硝的目的。

第二章方案编制输入条件1. 概述1.1 编制依据(1) 中华人民共和国国家标准GB 16171-2012《炼焦化学工业污染物排放标准》和临汾大气污染防治文件。

(2) 中华人民共和国的有关法律、法规、部门规章及工程所在地的地方法规；(3) 现行有关的国家标准、规范，行业标准、规范及自治区级有关标准、规范；(4)业主提供的设计资料。

1.2 主要设计原则（1）选择符合环保要求的最经济合适的烟气脱硝工艺方案，烟气脱硝系统不能影响系统正常运行；（2）烟气脱硝工程尽可能按现有设备状况及场地条件进行布置，力求工艺流程和设施布置合理、操作安全、简便，对原机组设施的影响最少；（3）对脱硝副产物的处理应符合环境保护的长远要求，尽量避免脱硝副产物的二次污染，脱硝工艺应尽可能减少噪音对环境的影响；（4）脱硝工程应尽量节约能源和水源，降低脱硝系统的投资和运行费用；（5）脱硝系统年运行小时数按8000小时，脱硝系统可利用率98%以上；（6）SCR装置按反应器出口NOx含量150mg/Nm3以下达到环保要求。

钢铁烧结球团烟气低温SCR脱硝节能技术要求1. 介绍钢铁行业是国民经济的支柱产业之一，钢铁生产的过程中，烧结球团烟气中含有大量的氮氧化物，这些有害气体会对环境造成严重的污染，因此需要通过脱硝技术进行治理。

而在钢铁行业中，采用低温SCR脱硝技术是一种有效的节能减排措施。

本文将就钢铁烧结球团烟气低温SCR脱硝技术的要求进行详细探讨。

2. SCR脱硝技术原理SCR脱硝技术是指在烟气中注入氨气或尿素溶液，使其中的氮氧化物与氨在催化剂的作用下发生还原反应，生成氮气和水。

低温SCR脱硝技术具有在较低温度下便于催化剂的活性维持以及减少氨逃逸的优点。

3. 低温SCR脱硝技术要求针对钢铁烧结球团烟气的特点，低温SCR脱硝技术有以下要求：3.1 催化剂稳定性由于烧结球团烟气的工况较为苛刻，因此催化剂需要具有较高的稳定性，能够在高温、高湿和腐蚀性气体的环境下保持良好的活性。

3.2 氨氧比控制低温SCR脱硝技术需要控制好氨氧比，以保证在烟气中完全还原氮氧化物的避免氨的残留和逃逸。

3.3 反应温度范围钢铁烧结球团烟气中，烟气温度波动较大，因此催化剂需要具有较宽的反应温度范围，能够在低温至高温范围内都能够保持良好的脱硝效果。

3.4 烟气预处理在低温SCR脱硝技术中，需要对烟气进行预处理，包括除尘、脱硫等工艺，以保证烟气中杂质的净化，为脱硝反应提供良好的条件。

3.5 能耗控制对于钢铁企业来说，能耗是一个重要的成本，因此低温SCR脱硝技术需要在保证脱硝效果的尽量减少对能源的消耗。

4. 个人观点在我看来，钢铁烧结球团烟气低温SCR脱硝技术不仅需要满足脱硝效率的要求，更需要考虑节能减排和设备稳定运行的技术创新。

只有在兼顾环保和经济效益的前提下，低温SCR脱硝技术才能得到更广泛的应用和推广。

5. 总结低温SCR脱硝技术在钢铁烧结球团烟气治理中具有重要的应用前景，但在实际应用中需要考虑脱硝催化剂的稳定性、氨氧比控制、反应温度范围、烟气预处理以及能耗控制等多方面的要求。

SCR脱硝技术工艺及应用SCR脱硝技术是目前应用最广泛的烟气脱硝技术之一。

其原理是在催化剂的作用下，还原剂（液氨）与烟气中的氮氧化物反应生成无害的氮和水。

SCR脱硝工艺流程主要包括还原剂的准备、烟气预处理、催化剂床层和烟气净化四个步骤。

SCR脱硝技术具有脱硝效率高、运行可靠、便于维护等优点，但也存在催化剂失活和尾气中残留等缺点。

SCR脱硝技术的应用范围广泛，包括火电厂、钢铁厂、化工厂等。

1. SCR脱硝技术原理SCR脱硝技术的原理是在催化剂的作用下，还原剂（液氨）与烟气中的氮氧化物（NOx）反应生成无害的氮和水。

还原剂与NOx的反应原理还原剂与NOx的反应可以表示为以下化学方程式：4NH3 + 4NO + O2 → 6H2O + 4N2该反应是可逆反应，需要在一定的温度和压力下进行。

在催化剂的作用下，该反应可以向右进行，生成无害的氮和水。

催化剂的作用催化剂是SCR脱硝技术的关键。

催化剂可以降低反应的活化能，从而提高反应的速率。

目前，SCR脱硝技术中常用的催化剂有三元催化剂和二元催化剂。

三元催化剂由钒（V）、钼（Mo）和铌（Nb）等金属组成。

二元催化剂由钒（V）和钼（Mo）等金属组成。

反应温度和压力的影响反应温度和压力对SCR脱硝技术的影响较大。

反应温度越高，反应速率越快，但催化剂的活性越低。

反应压力越高，反应速率越快，但催化剂的寿命越短。

一般来说，SCR脱硝技术的反应温度范围为300-400℃，压力范围为1-2MPa。

2. SCR脱硝工艺流程SCR脱硝工艺流程主要包括还原剂的准备、烟气预处理、催化剂床层和烟气净化四个步骤。

还原剂的准备还原剂通常为液氨。

液氨由氨罐储存，在进入SCR系统之前需要进行蒸发。

烟气预处理烟气预处理的目的是去除烟气中的杂质，以提高催化剂的活性和使用寿命。

烟气预处理通常包括以下步骤：酸碱洗涤：去除烟气中的酸性和碱性物质。

干燥：去除烟气中的水分。

除尘：去除烟气中的粉尘。

催化剂床层催化剂床层是SCR脱硝技术的核心部分。

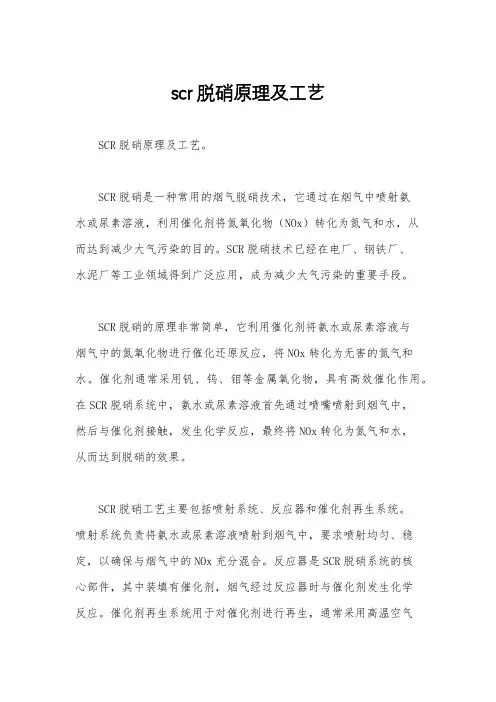

scr脱硝原理及工艺SCR脱硝原理及工艺。

SCR脱硝是一种常用的烟气脱硝技术，它通过在烟气中喷射氨水或尿素溶液，利用催化剂将氮氧化物（NOx）转化为氮气和水，从而达到减少大气污染的目的。

SCR脱硝技术已经在电厂、钢铁厂、水泥厂等工业领域得到广泛应用，成为减少大气污染的重要手段。

SCR脱硝的原理非常简单，它利用催化剂将氨水或尿素溶液与烟气中的氮氧化物进行催化还原反应，将NOx转化为无害的氮气和水。

催化剂通常采用钒、钨、钼等金属氧化物，具有高效催化作用。

在SCR脱硝系统中，氨水或尿素溶液首先通过喷嘴喷射到烟气中，然后与催化剂接触，发生化学反应，最终将NOx转化为氮气和水，从而达到脱硝的效果。

SCR脱硝工艺主要包括喷射系统、反应器和催化剂再生系统。

喷射系统负责将氨水或尿素溶液喷射到烟气中，要求喷射均匀、稳定，以确保与烟气中的NOx充分混合。

反应器是SCR脱硝系统的核心部件，其中装填有催化剂，烟气经过反应器时与催化剂发生化学反应。

催化剂再生系统用于对催化剂进行再生，通常采用高温空气或蒸汽进行再生，以去除催化剂表面的积灰和硫化物，恢复催化剂的活性。

SCR脱硝技术具有高效、可靠、稳定的优点，能够将烟气中的NOx去除率达到90%以上。

与传统的烟气脱硝技术相比，SCR脱硝技术具有更高的脱硝效率和更低的氨逸失率，对烟气中的其他污染物几乎没有影响。

因此，SCR脱硝技术被广泛应用于工业烟气治理领域。

在实际应用中，SCR脱硝技术需要根据不同的烟气特性和排放标准进行合理的工艺设计和操作控制。

首先，需要根据烟气中的NOx浓度和温度确定适宜的催化剂种类和喷射剂用量，以保证脱硝效果。

其次，需要对SCR脱硝系统进行合理的布局和设计，确保烟气与喷射剂、催化剂充分接触，提高脱硝效率。

最后，需要对SCR脱硝系统进行严格的操作控制和监测，确保系统稳定运行，达到排放标准要求。

总的来说，SCR脱硝技术是一种高效、可靠的烟气脱硝技术，具有广泛的应用前景。

低温脱硝方案低温脱硝（Low Temperature DeNOx）是一种用于控制燃煤电厂等大气污染物排放的技术。

该技术通过降低NOx（氮氧化物）的浓度，有效减少大气污染的程度。

本文将针对低温脱硝方案进行详细介绍，包括工作原理和关键步骤。

一、工作原理低温脱硝方案基于选择性催化还原（Selective Catalytic Reduction, SCR）技术，主要通过在低温下催化反应将NOx转化为N2和H2O，从而降低NOx的浓度。

该技术使用了一种特殊的催化剂，通常是由钛基或钒基催化剂组成，以提高反应效率。

低温脱硝主要分为两个步骤：吸附和脱附。

在吸附步骤中，催化剂上的吸附剂吸附了NOx，使其浓度降低；在脱附步骤中，吸附剂在低温下通过与还原剂（如尿素溶液或氨水）反应，将NOx转化为无害的氮气和水蒸气。

二、关键步骤低温脱硝方案的实施包括多个关键步骤，确保系统的有效运行和达到良好的脱硝效果。

以下将介绍这些关键步骤：1. 催化剂选择：选择合适的催化剂对低温脱硝过程至关重要。

钛基或钒基催化剂具有较高的催化活性和稳定性，适合于低温条件下的NOx转化反应。

2. 还原剂选择：合适的还原剂可以提高脱硝效率。

常见的还原剂包括尿素溶液和氨水。

选择合适的还原剂要考虑其成本、反应效率和对环境的影响。

3. 催化剂布置：合理的催化剂布置是确保脱硝效果的关键。

催化剂应放置在烟气通道中，以确保烟气与催化剂充分接触，提高脱硝反应的效率。

4. 控制温度：低温脱硝需要在较低的温度下进行，通常在200-400摄氏度范围内。

通过控制燃烧过程和催化剂布置，可以达到适宜的脱硝温度，提高脱硝效率。

5. 监测系统：建立完善的监测系统，对脱硝效果和系统运行进行实时监测和控制。

通过监测系统可以及时发现问题并采取相应措施，确保脱硝系统的稳定运行。

三、结论低温脱硝方案在控制大气污染物排放中具有重要的作用。

通过选择合适的催化剂、还原剂和催化剂布置，并通过控制温度和建立监测系统等关键步骤，可以实现高效、稳定的低温脱硝过程。

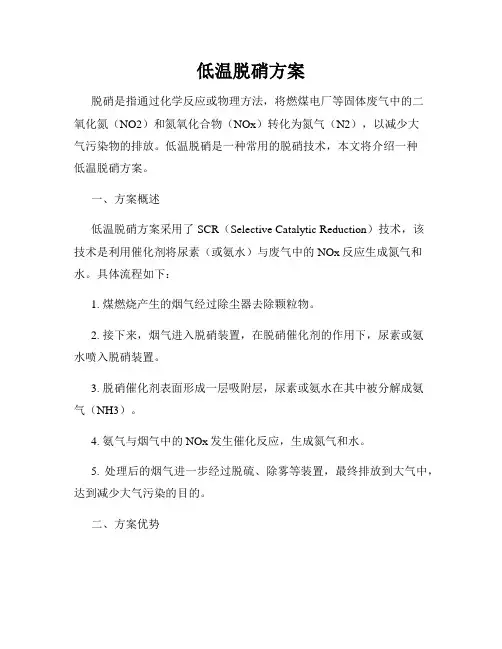

低温脱硝方案脱硝是指通过化学反应或物理方法，将燃煤电厂等固体废气中的二氧化氮（NO2）和氮氧化合物（NOx）转化为氮气（N2），以减少大气污染物的排放。

低温脱硝是一种常用的脱硝技术，本文将介绍一种低温脱硝方案。

一、方案概述低温脱硝方案采用了SCR（Selective Catalytic Reduction）技术，该技术是利用催化剂将尿素（或氨水）与废气中的NOx反应生成氮气和水。

具体流程如下：1. 煤燃烧产生的烟气经过除尘器去除颗粒物。

2. 接下来，烟气进入脱硝装置，在脱硝催化剂的作用下，尿素或氨水喷入脱硝装置。

3. 脱硝催化剂表面形成一层吸附层，尿素或氨水在其中被分解成氨气（NH3）。

4. 氨气与烟气中的NOx发生催化反应，生成氮气和水。

5. 处理后的烟气进一步经过脱硫、除雾等装置，最终排放到大气中，达到减少大气污染的目的。

二、方案优势1. 高效性：低温脱硝方案在工业应用中证明具有高效的脱硝效果。

尿素或氨水与NOx的反应在较低的温度下即可进行，减少了能量消耗，提高了脱硝效率。

2. 灵活性：尿素和氨水是常见的脱硝剂，可以根据实际情况选择使用。

并且在实际操作中，脱硝剂的用量和供应方式也可以灵活调整，以适应不同工况下的脱硝需求。

3. 环保性：低温脱硝过程中生成的氮气和水是无害的废物，在排放过程中不会对环境造成任何影响。

同时，脱硝装置中也配置了脱硫和除雾等设备，能够同时减少SO2和颗粒物的排放。

4. 经济性：低温脱硝方案相对于其他技术来说成本较低。

尿素和氨水作为常见的脱硝剂，在市场上容易获得，而且技术成熟，设备维护和运行成本相对较低。

三、方案应用低温脱硝方案广泛应用于燃煤电厂、燃气锅炉、钢铁厂等工业领域。

特别是在环境保护政策的推动下，该方案得到了更多企业的关注和应用。

1. 燃煤电厂：煤燃烧产生的废气中含有大量NOx，低温脱硝方案能够有效减少NOx的排放，降低大气污染。

2. 燃气锅炉：燃气锅炉在燃烧过程中也会产生NOx，低温脱硝方案能够将其转化为无害成分，减少对环境的影响。

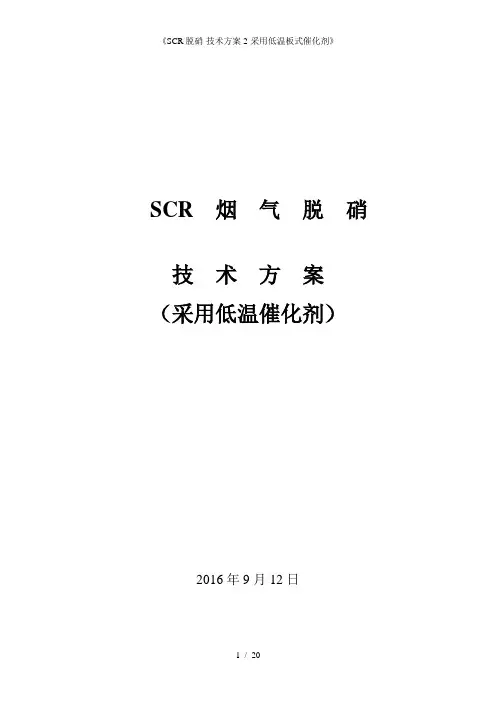

SCR 烟气脱硝技术方案（采用低温催化剂）2016年9月12日一设计概述1.1 设计背景本设计方案为山东xxxx玻璃科技有限公司玻璃窑烟气SCR脱硝处理项目。

1.1.1烟气参数（1）烟气流量：73000Nm3/h（工况）；37000m3/h（标况）（2）烟气温度：248~260℃；（3）氮氧化物含量：2769~2948 mg/m³（4）SO2含量：226~738 mg/m3（5）O2浓度：10~11.7%1.1.2烟气排放指标：氮氧化物含量：50 mg/Nm³（《山东省工业窑炉大气污染物排放标准》DB37/2375-2013）1.2 SCR烟气脱硝技术介绍1.2.1 SCR工艺原理：选择性催化还原法（SCR）是指在催化剂的作用下，在锅炉排放的烟气中均匀地喷入氨气，从而将烟气中的NO x还原生成N2和H2O。

SCR是一个连续的化学工艺过程，其中含氮还原剂例（如氨气）加入到含NO x的烟气中。

主要的化学反应如下：4NH3 + 4NO + O2→4N2 + 6H2O (1.2-1)4NH3 + 2NO2+ O2→3N2 + 6H2O (1.2-2)4NH3 + 6NO →5N2 + 6H2O (1.2-3)8NH 3 + 6NO 2 → 7N 2 + 12H 2O (1.2-4)烟气中的NO x 主要是由NO 和NO 2组成的，其中NO x 总量的95％为NO ，其余的5％基本上为NO 2。

所以脱硝反应的主要化学反应方程式是（1.2-1），它的反应特性如下：① NH 3和NO 的反应摩尔比为1左右；② 脱硝反应中离不开O 2的参与；③ 最为典型的反应温度窗口：300℃～400℃；除了以上提及的化学反应方程式，其实脱硝反应中还存在着有害反应，具体如下：SO 2被氧化成SO 3的反应：32222SO O SO →+ （1.2-5）NH 3的氧化反应：O H NO O NH 2236454+−→−+ （1.2-6） O H N O NH 22236234+−→−+ （1.2-7） 催化剂的选择性成分为NOx 的还原反应提供了很高的催化活性。
