北斗GPS手簿说明

GPS手簿操作流程
一：手簿操作（新建项目）
1.、首先在手簿中建立一个新项目（在项目&数据中）坐标系统为84坐标（一般默认选无）。

2.、将已知的84坐标输入到新建项目中。

（即可出外业导航到控制点）。

3.、在外业中导航到已知点测量出控制点的WGS84坐标然后存储。

二：手簿一步法转换
测量程序→测量+→定义坐标系（选择一步法）→坐标系名称→选择WGS84项目和当地坐标系统项目→选择正高（投影，转换，都选无）→进行点的匹配→计算得出残差。

（一步法转换时注意84坐标输入高程，也可将80坐标的正高去掉）。

北斗手持机的使用方法北斗手持机是一种便携式的导航设备，能够帮助用户定位、导航和通信。

它的使用方法相对简单，下面将详细介绍北斗手持机的使用方法。

一、开机与关机使用北斗手持机前，首先需要将其开机。

操作步骤如下：1. 长按电源键，待屏幕亮起后，松开电源键。

2. 在开机界面上输入个人密码（若设置了密码）。

3. 等待系统启动完成，即可进入操作界面。

关机时，按住电源键不放，弹出关机选项后选择关机即可。

二、定位与导航北斗手持机主要功能之一就是定位和导航。

它可以通过北斗卫星系统进行定位和导航，帮助用户准确找到目的地。

具体操作如下：1. 在主界面上选择“定位”或“导航”功能。

2. 如果是定位功能，手持机会自动搜索卫星信号并显示当前位置的经纬度等信息。

3. 如果是导航功能，用户需要输入目的地的经纬度或地名等信息，手持机会自动规划最佳路线并提供导航指引。

三、通信功能除了定位和导航功能外，北斗手持机还具备通信功能，可以进行短信发送和接收。

具体操作如下：1. 在主界面上选择“短信”功能。

2. 输入短信内容和接收方手机号码。

3. 点击发送按钮，即可将短信发送给对方。

四、设置功能北斗手持机还提供了一些个性化的设置功能，用户可以根据自己的需求进行相应设置。

具体操作如下：1. 在主界面上选择“设置”功能。

2. 进入设置界面后，可以设置密码、时间、语言、音量等选项。

3. 根据个人需求进行相应设置，并保存设置。

五、其他功能除了上述主要功能外，北斗手持机还具备一些其他功能，如天气查询、电子书阅读、记事本等。

具体操作如下：1. 在主界面上选择相应功能。

2. 根据功能需求进行相应操作。

六、使用注意事项在使用北斗手持机时，需要注意以下事项：1. 保持手持机电量充足，以免影响正常使用。

2. 避免将手持机暴露在高温、潮湿或有强磁场的环境中，以免影响正常功能。

3. 仔细阅读使用说明书，了解手持机的功能和使用方法。

4. 定期更新手持机的软件版本，以获得更好的使用体验和功能支持。

GPS/北斗接收机使用说明书北京华星北斗智控技术有限公司目录前言 (3)注意事项 (4)第一章产品介绍 (5)1.1 主要特点 (5)1.2 灵活的测量模式 (6)第二章性能参数 (7)2.1 技术参数 (7)2.2 电气参数 (8)第三章安装应用 (9)3.1 供电说明及设备安装 (9)3.2 网络的应用说明 (10)第四章硬件功能说明 (18)4.1 主机外观 (18)4.2 面板及接口说明 (19)4.3 SD/SIM 卡的安装 (22)第五章常见问题 (23)5.1 故障分析 (23)5.2 常见问题及其解决方法 (23)第2页前言关于本手册本手册对GPS/北斗的安装、使用方法及有关技巧进行了详细的介绍。

用户应该仔细阅读，并边读边用，以求达到最佳使用效果。

本手册版权归北京华星北斗智控技术有限公司。

在著作权保护的范围内，未经本公司书面同意，禁止对其进行翻印、改编等行为。

本产品符合国家认定的企标：Q/VCPV 1-2011《测地型GPS 接收机》。

第3页注意事项1 使用仪器前请认真阅读产品使用说明；2 用户不能自行拆卸仪器，若发生故障，请与供应商联系；3 请使用指定品牌稳压电源，并严格遵循仪器的标称电压，以免对电台和接收机造成损害；4 请使用原厂电池及附件，使用非专用电池、充电器可能引起爆炸、燃烧等意外情况，使用非原厂附件不享有保修资格；5 使用充电器进行充电时，请注意远离火源、易燃易爆物品，避免产生火灾等严重的后果；6 请勿将废弃电池随意丢弃，须根据当地的有关特殊废品的法规处理；7 电台在使用中可能产生高温。

使用时请注意防止烫伤；减少、避免电台表面不必要的遮蔽物，保持良好的通风环境；8 禁止边对蓄电池充电边对电台供电工作；9 请不要长时间在高增益天线下，长时间使用电台时应保持1-1.5 米以外，避免辐射伤害；10 雷雨天请勿使用天线和对中杆，防止因雷击造成意外伤害；11 请严格按照用户手册中的连线方法连接您的设备，各接插件要注意插接紧，电源开关要依次打开；12 不要在没有切断电源的情况下对各连线进行插拔；13 各连接线材破损后请不要再继续使用，请及时购买更换新的线材，避免造成不必要的伤害。

GPS测量观测手簿的使用
GPS测量观测手簿的使用
致操作是这样的：（1）与接收机建立蓝牙连接。

首先打开接收机和手簿，用手簿搜索蓝牙找到接收机蓝牙，选择合适端口后跟接收机配对后连接；（2）设置接收机工作模式。

RTK的话要设为动态或者RTK模式；（3）进行基准站设置或移动站设置。

若此接收机是作为基准站则进行基准站设置，若为移动站就进行移动站设置；（4）新建作业（或工程/任务/项目），并设置作业所用坐标系、投影椭球、中央子午线、加常数及转换参数等；（5）没有已知转换参数的求转换参数；（6）点校正；（7）开始常规测量。

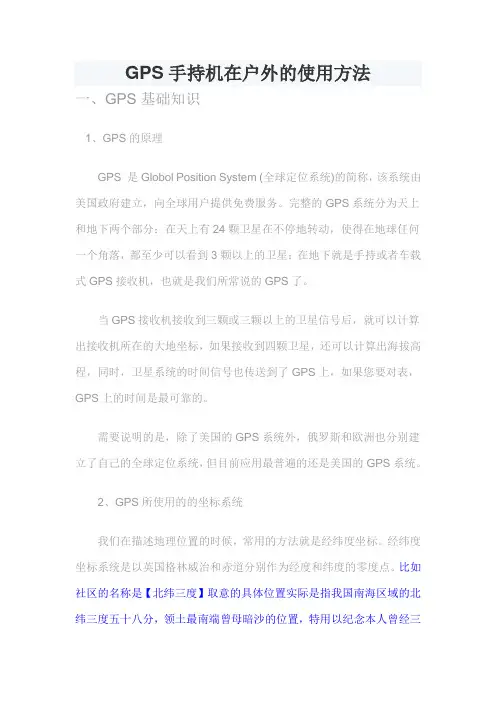

GPS手持机在户外的使用方法一、GPS基础知识1、GPS的原理GPS 是Globol Position System (全球定位系统)的简称，该系统由美国政府建立，向全球用户提供免费服务。

完整的GPS系统分为天上和地下两个部分：在天上有24颗卫星在不停地转动，使得在地球任何一个角落，都至少可以看到3颗以上的卫星；在地下就是手持或者车载式GPS接收机，也就是我们所常说的GPS了。

当GPS接收机接收到三颗或三颗以上的卫星信号后，就可以计算出接收机所在的大地坐标，如果接收到四颗卫星，还可以计算出海拔高程，同时，卫星系统的时间信号也传送到了GPS上，如果您要对表，GPS上的时间是最可靠的。

需要说明的是，除了美国的GPS系统外，俄罗斯和欧洲也分别建立了自己的全球定位系统，但目前应用最普遍的还是美国的GPS系统。

2、GPS所使用的的坐标系统我们在描述地理位置的时候，常用的方法就是经纬度坐标。

经纬度坐标系统是以英国格林威治和赤道分别作为经度和纬度的零度点。

比如社区的名称是【北纬三度】取意的具体位置实际是指我国南海区域的北纬三度五十八分，领土最南端曾母暗沙的位置，特用以纪念本人曾经三次抵达此处。

在GPS系统内，经纬度的显示方式一般都可以根据自己的爱好选择，一般有"hddd.ddddd"（度.度）,"hddd*mm.mmm"（度.分.分），"hddd*mm"ss"（度.分.秒）。

度、分、秒的进制是60进制，但是度.度，分.分的进制是100进制，这一点在换算的时候要特别注意。

地球子午线（南极到北极的连线）长度39940.67公里，纬度一度合110.94公里，一分合1.849公里，一秒合30.8米，不同纬度的间距是一样的。

地球赤道圈长度40075.36公里，北京和乌鲁木齐地区在北纬40度左右，纬度圈长为40075*sin(90-40)，因此这里的经度一度合85.276公里，一分合1.42公里，一秒合23.69米。

RTK, 海达目录一．开关GPS主机二． GPS工作模式的设置三．电台频道设置四． GPS主机面版灯含义五． Dolphin手簿操作说明六．架设基准站七．手簿与GPS主机的连接（蓝牙无线连接）八．手簿程序的操作流程(转换参数配合高程拟合法)1．新建项目2．设置基准站3．断开手簿与基准站GPS主机4．添加控制点5．连接手簿与移动站GPS主机6．移动站设置7．采集碎部点坐标8．求解转换参数和高程拟合参数9．点放样10．测量成果的导出九．附录1．卫星检验2．接收机复位3．设置高程拟合模式说明4．连接程序的安装5．手簿常用快捷键功能一览表6．求解七参数的操作7．计算两点间距离8．计算校正参数9．直线放样10．HD-POWER操作程序的升级一、开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二、控制面板按键图解主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。

按键和指示灯的功能和含义分别是：V8 CORS RTK 系统面板控制和指示说明图2 主机控制面板按键图工作方式: ●亮○灭方式卫星灯（单绿灯）信号灯（双灯之绿灯）基准站● ○移动站○ ●静态● ●数据链:类型卫星灯（单绿灯）信号灯（双灯之绿灯）内置UHF ● ○内置GSM ○ ●外挂● ●电台频道:频道电源灯(单红灯) 卫星灯（单绿灯）信号灯（双灯之绿灯）数据灯（双灯之红灯）0 ○ ○ ○ ○1 ● ○ ○ ○2 ○ ● ○ ○3 ● ● ○ ○4 ○ ○ ● ○5 ● ○ ● ○6 ○ ● ● ○7 ● ● ● ○8 ○ ○ ○ ●9 ● ○ ○ ●A ○ ● ○ ●B ● ● ○ ●C ○ ○ ● ●D ● ○ ● ●E ○ ● ● ●F ● ● ● ●控制面板操作说明：一、功能键操作说明:1、双击 F (间隔>0.2S，小于1S)，进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。

手持GPS采集仪操作手册一、功能描述1.GPS数据采集：采集上下行站点、转弯点及限速点的经纬度信息。

2.报站器功能：采集仪可以进行自动或手动报站，可用于测试采集的数据是否准确。

二、控制面板说明液晶屏显示说明：液晶屏显示分为两部分，上一行显示为：公交线路显示、上下行状态显示、站点序号显示、GPS 信号显示、电池容量显示、时间显示，在整个操作过程中，这些项目和数目不会发生变化；其他部分用于操作界面的显示，操作发生变化时，显示的内容也会变化。

按键功能说明：“F1”：报站模式下，服务语1。

“F2”：报站模式下，服务语2。

“F3”：报站模式下，服务语3。

“起步”：报站模式下，起步；主操作界面下，切换到上行。

“↑(上行)”：上移；报站模式及采集模式下切换到上行。

“到站”：报站模式下，到站；主操作界面下，切换到下行。

“←/-”：左移；移站减。

“↓(下行)”：下移；报站模式及采集模式下切换到下行。

“→/+”：右移；移站加。

“背光”：背光开关。

“返回”：返回上一级。

“确定”：进入菜单项或确认某个操作；报站模式下，服务语4（转弯）。

三、基本操作1.开机及主界面操作：开机后，系统进入初始化过程，停留2~3秒钟，系统进入主操作界面，液晶屏依次显示：公交线路，如“H292”（H开头表示空调车，L开头表示普通车）；上下行状态，如“↑”（“↑”表示上行，“↓”表示下行），系统重启后，该状态保持不变；站点序号，如“000”，系统重启后，该序号默认显示“000”；GPS信号显示“”；电池状态显示“”，当显示为“”，表示要充电；时间显示，接上GPS天线并搜寻到信号后，图标显示为“”，系统自动同步GPS时间，无GPS信号时，时间默认显示“00:00”；以下依次显示“线路选择”、“采集模式”、“报站模式”、“导入数据”、“导出数据”、“U盘模式”6个菜单。

2.按键操作：按“起步”键，上下行状态显示为“↑”(表示上行)，站点序号重置为“000”；按“↑”键，上移菜单项；按“到站”键，上下行状态显示为“↓”（表示下行），站点序号重置为“000”；按“←/-”键，站点序号减1；按“↓”键，下移菜单项；按“→/+”键，站点序号增1；按“确定”键，进入选中的菜单项。

保定市贝尔电子有限公司产品说明书Q/BEH001-2013 北斗/GPS定位通信终端保定市贝尔电子有限公司声明本说明书可能包含技术上不准确的地方或印刷错误。

本说明书的内容将做不定期的更新，恕不另行通知；更新的内容将会在本说明书的新版本中加入。

我们随时会改进或更新本说明书中描述的产品或程序。

若存在说明书中对产品的描述与实物不符，一律以实物为准。

警告●将北斗/GPS定位通信终端放置在足够通风的空间。

●使北斗/GPS定位通信终端工作在技术指标允许的温度及湿度范围内，请不要在北斗/GPS定位通信终端放置盛液体的容器，比如花瓶等。

●设备电路板上的灰尘在受潮后会引起短路，在安装设备时，请尽量做好防尘、防潮工作。

●请选择SD卡生产厂商推荐的、适合设备工作要求的SD卡，以满足长时间、大数据量的读写要求，同时请从正式渠道购买，以保证SD卡的品质。

●禁止带电打开机盖；禁止带电插拔外设接口。

目录北斗/GPS定位通信终端 (1)声明 (2)警告 ...................................................................................................................错误!未定义书签。

概述 .. (4)1.1用途 (4)1.2型号及其含义 (4)1.3使用环境 (4)1.4技术特点 (5)1.5 产品主要功能 (5)1.5.1压缩处理功能 (5)1.5.2录像 (6)1.5.3预览与回放 (6)1.5.4报警 (6)1.5.5用户 (6)1.5.6网络功能 (7)二、技术指标 (7)三、安装指南 (8)3.1 清点设备及其附件 (8)3.2 硬件接口连接说明 (8)3.2.1前面板连接说明 (8)3.2.2后面板连接说明 (9)3.3 J1、J2引脚定义说明 (9)3.3.1 J1引脚定义说明 (9)3.3.2 J2引脚接口说明 (11)四、安装使用及维护 (11)4.1安装SD 卡和SIM/UIM 卡 (11)重要提示： (11)4.2安装SD 卡 (12)4.3安装SIM/UIM卡 (12)4.4 ACC启动控制连接说明 (13)4.5 ACC 接口与汽车点火开关相连 (13)4.6设备接口及插接设备维护 (13)五、安装 (14)概述1.1用途北斗/GPS定位通信终端是一款专门应用于各种移动视频音频监控领域的数字监控产品，具备本地录像存储（SD卡）、无线网络传输*、北斗/GPS 定位*、行车信息记录、语音监听或对讲*、报警触发等多项功能，性能完善且稳定；该设备外壳采用铝合金材料整体拉伸而成，并根据内部热耗分布特点在结构上进行巧妙设计，使设备在防尘、散热、防水、防锈蚀等方面达到完美融合；同时根据车载或其他移动监控的需求，该设备体积小、功耗低，便于安装并节省能耗。

手持式GPS使用说明一、设置手持式GPS1.首先，确保手持式GPS上电，按下开关按钮，等待设备开机。

2.进入设备设置界面，一般通过屏幕上的“设置”或者“系统设置”按钮进入。

3.在设置界面中，可以进行语言选择、日期时间设置、地图源选择等操作。

4.在语言设置中，选择您熟悉并方便使用的语言，以便在导航过程中可以清楚理解指引。

5.在日期时间设置中，确保GPS的时间与当前时间一致，以保证定位的准确性。

二、地图使用1.打开地图应用程序，在屏幕上会显示您当前所在的位置。

2.可以使用屏幕上的放大和缩小按钮来调整地图的缩放比例，以便获得更清晰的视图。

3.如果需要查找一些特定位置，可以使用功能，输入地址、关键字等来进行。

5.如果需要保存一些位置，可以使用书签功能。

在特定位置上长按屏幕，选择“添加书签”，并命名。

三、导航1.手持式GPS可以帮助规划最优路线，选择最短时间或最短距离等不同导航模式。

2.使用导航功能前，请确保手持式GPS已连接卫星并定位成功。

3.输入您的目的地，可以通过、输入地址或选择地图上的位置来确定目的地。

4.设置导航偏好，选择您偏好的导航方式，如避开高速公路、避开收费站等。

5.导航过程中，手持式GPS会提供语音和图像提示，帮助您沿着最优路线前进。

6.如果您偏离了原定路线，手持式GPS会提供重新导航的选项，以确保您能够正确到达目的地。

7.导航功能还可以提供实时路况信息，如堵车情况、交通事故等，帮助您选择更合适的路径。

四、其他功能1.手持式GPS通常还具有其他实用功能，如高度测量、速度测量、路径记录等。

2.高度测量功能可以帮助您了解当前位置的海拔高度，适用于登山等户外活动。

3.速度测量功能可以显示您当前的移动速度，可以用于骑行、跑步等运动。

4.路径记录功能可以记录您的行程，以便后续查看和分析。

总结：以上是手持式GPS的使用说明，包括设置、地图使用和导航等方面。

使用手持式GPS可以帮助您更轻松地找到目的地，并提供最优的路线导航。

XSE-N709型北斗/GPS车载信息屏使用说明书北京朝宇慧科信息技术有限公司请先阅读本节◎感谢您购买本公司的产品，在使用产品之前，请认真阅读本说明书。

当您开始使用产品时，本公司认为您已经认真地阅读了本说明书。

◎本说明书提供的信息，经仔细核对，务求精准。

如有任何印刷或翻译错误，本公司不承担因此产生的后果。

◎本设备属于高技术产品，其中包括操作系统和其他第三方提供的软件。

制造商在硬件的制造的过程和软件的开发以及运用过程中已经尽到了充分的注意义务，以确保产品能够正常工作。

如果产品发生故障，制造商除了根据品质保证规定承担维修责任之处，对于用户因使用本产品而导致的财产损害和经济损失不承担任何赔偿责任。

◎本设备使用的电子地图由第三方提供，该第三方拥有的电子地图的版权受到法律保护，除了在本设备上使用以外，用户不得复制或用于其他用途。

◎对于本设备用的电子地图中信息的有效性，完整性和准确性本设备制造商不做任何明示或默认的担保或保证，对于由电子地图中存在缺陷给用户造成的任何人身损害和财产损失，本设备制造商均不承担任何赔偿责任。

◎此说明书的所有著作权都归公司所有，不得随意复制或翻译此说明书的全部或部分进行商业活动，本公司保留对此说明书内容的最终解释权。

北京朝宇慧科信息技术有限公司目录1XSE-N709型车载信息屏产品简介.................................................................. 1-61.1功能概述........................................................................................................................................ 1-61.2北斗/GPS导航 .............................................................................................................................. 1-61.2.1精确定位................................................................................................................................ 1-61.2.2全国地图................................................................................................................................ 1-61.2.3路径规划................................................................................................................................ 1-61.2.4语音提示................................................................................................................................ 1-61.2.5自动纠错................................................................................................................................ 1-61.2.6设施咨询................................................................................................................................ 1-61.2.7快速查找................................................................................................................................ 1-61.2.8显示设定................................................................................................................................ 1-6 2技术指标及配置................................................................................................. 2-72.1产品标准配置................................................................................................................................ 2-7 3车载智能信息屏使用须知................................................................................. 3-83.1安装注意事项................................................................................................................................ 3-83.2主要功能........................................................................................................................................ 3-83.2.1即时定位................................................................................................................................ 3-83.2.2车载电话/短信....................................................................................................................... 3-83.2.3求助功能(可选) ..................................................................................................................... 3-93.2.4定时信息回传........................................................................................................................ 3-93.2.5现场编程................................................................................................................................ 3-93.3使用提示........................................................................................................................................ 3-9 4车载智能信息屏操作使用说明......................................................................... 4-94.1产品说明：.................................................................................................................................. 4-104.2使用准备...................................................................................................................................... 4-104.2.1车用支架的安装.................................................................................................................. 4-104.2.2SD卡的使用........................................................................................................................ 4-104.2.3触摸式屏幕和手写笔的使用.............................................................................................. 4-104.3界面介绍...................................................................................................................................... 4-114.4存诸器.......................................................................................................................................... 4-11 5功能操作........................................................................................................... 5-125.1呼叫中心...................................................................................................................................... 5-125.2导航.............................................................................................................................................. 5-125.3电话.............................................................................................................................................. 5-125.4通话记录...................................................................................................................................... 5-145.5通迅录.......................................................................................................................................... 5-145.6写信息.......................................................................................................................................... 5-145.7收件箱.......................................................................................................................................... 5-155.8固定短语...................................................................................................................................... 5-155.9发件箱.......................................................................................................................................... 5-165.10音乐.............................................................................................................................................. 5-165.11图片.............................................................................................................................................. 5-175.12电子书.......................................................................................................................................... 5-185.13设置.............................................................................................................................................. 5-195.13.1语言...................................................................................................................................... 5-205.13.2声音...................................................................................................................................... 5-205.13.3电源...................................................................................................................................... 5-215.13.4参数设置.............................................................................................................................. 5-215.13.5卫星监视器.......................................................................................................................... 5-225.13.6触摸屏校准.......................................................................................................................... 5-225.13.7日期和时间.......................................................................................................................... 5-235.13.8应用程序路径...................................................................................................................... 5-235.13.9系统信息.............................................................................................................................. 5-245.13.10恢复出厂设置...................................................................................................................... 5-24 6文件存储路径说明........................................................................................... 6-25 7注意事项........................................................................................................... 7-257.1存放.............................................................................................................................................. 7-257.2电池.............................................................................................................................................. 7-257.3使用.............................................................................................................................................. 7-25北斗/GPS系统应用小常识北斗卫星导航系统﹝BeiDou（COMPASS）Navigation Satellite System﹞是中国正在实施北斗卫星导航系统工程的自主研发、独立运行的全球卫星导航系统，缩写为BDS。
