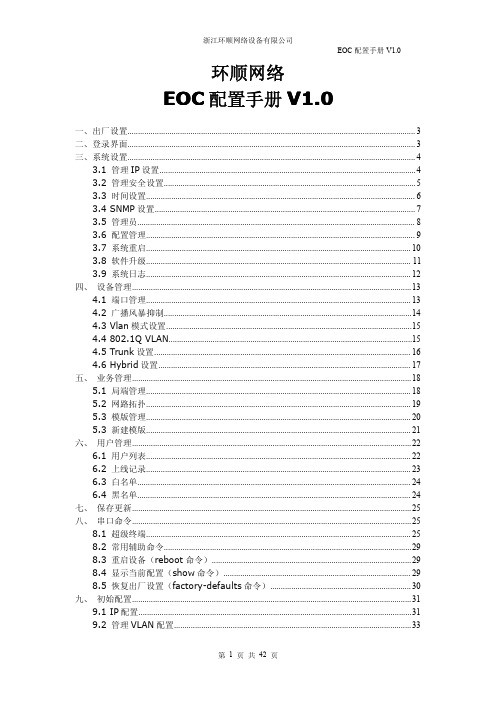

环顺网络EOC配置手册V1.0一、出厂设置 (3)二、登录界面 (3)三、系统设置 (4)3.1管理IP设置 (4)3.2管理安全设置 (5)3.3时间设置 (6)3.4SNMP设置 (7)3.5管理员 (8)3.6配置管理 (9)3.7系统重启 (10)3.8软件升级 (11)3.9系统日志 (12)四、设备管理 (13)4.1端口管理 (13)4.2广播风暴抑制 (14)4.3Vlan模式设置 (15)4.4802.1Q VLAN (15)4.5Trunk设置 (16)4.6Hybrid设置 (17)五、业务管理 (18)5.1局端管理 (18)5.2网路拓扑 (19)5.3模版管理 (20)5.3新建模版 (21)六、用户管理 (22)6.1用户列表 (22)6.2上线记录 (23)6.3白名单 (24)6.4黑名单 (24)七、保存更新 (25)八、串口命令 (25)8.1超级终端 (25)8.2常用辅助命令 (29)8.3重启设备（reboot命令） (29)8.4显示当前配置（show命令） (29)8.5恢复出厂设置（factory-defaults命令） (30)九、初始配置 (31)9.1IP配置 (31)9.2管理VLAN配置 (33)9.3管理员密码修改 (34)9.4SNMP团体字修改 (35)十、业务举例 (36)10.1配置特色 (36)10.2配置实例 (36)10.2.1用户信息 (36)10.2.2建立VLAN (36)10.2.3创建模版 (37)10.2.4创建用户 (38)10.2.5关闭点播业务 (40)10.2.6取消用户业务 (41)缺省IP：192.168.0.100缺省web登录帐号：admin缺省web登录密码：admin串口登录波特率：115200二、登录界面3.1管理IP设置静态地址（手工配置地址）动态地址（从DHCP服务器自动获取）主机名（根据用户需要修改主机名称）3.2管理安全设置管理VLAN ID（VLAN使用规则：先创建后使用）；启用HTTPS；启用SSH；启用TELNET；3.3时间设置本地时间：显示当前系统日期；设置时区：修改时区；默认服务器（可选）：选择时间同步服务器；设置时间：手动设置系统时间；3.4SNMP设置SNMP启用：设置SNMP服务的启用和禁用；SNMP端口：缺省为161，一般不作修改；系统名称：自定义；系统联系方式：自定义；系统位置：自定义；只读团体字：SNMP访问团体字；读写团体字：SNMP读写团体字；SNMP V1/V2访问限制：设置为禁止；信任的主机：SNMP安全访问控制，访问地址限制；只读用户：只读用户的访问设置；读写用户：读写用户的访问设置；RAP启用：设置TRAP控制启用和禁用；TRAP服务器：设置TRAP接收服务器地址；Trap端口：缺省设置为162，一般不作修改；Trap版本：系统发送Trap的SNMP版本；Trap团体字：Trap使用的团体字；3.5管理员选择用户：选择已经创建的管理员（auxadmin为辅助管理帐号）；用户控制：启用或者禁用；用户名：管理员帐号；当前密码：修改密码前需要先填写当前帐号的密码；新密码/确认新密码：新密码填写；注：辅助管理账号的权限和原设备的账号的管理权限相同；空闲超时设置：设置登录局端设备后空闲时间，自动退出；管理配置管理3.6配置恢复为出厂设置：所有设置和配置都被清空，还原出厂值；恢复出厂设置，保留IP：所有设置和配置都被清空，还原出厂值，但会保留设备的IP 和管理VLAN；导出配置文件：备份当前系统的配置和设置；导入载入设置：载入之前协同的配置和设置文件；重启系统重启3.7系统系统重启：当设备出现停止应答和工作的情况下点击系统重启来对设备进行复位；3.8软件升级软件升级：升级设备的系统版本；3.9系统日志日志服务器启用：开启和关闭日志发送服务；日志服务器IP地址：日志接收服务器的地址；日志服务器端口：默认即可；系统日志：显示系统日志信息；四、设备管理4.1端口管理端口设置：速率/双工设置：自动、1000M全双工、100Mbps全双工、100Mbps半双工、10Mbps 全双工、10Mbps半双工优先级别：禁用、0、1、2、3、4、5、6、7流控：禁用、开启入口带宽限制：禁用、启用，单位Mbps和Kbps；出口带宽限制：禁用、启用，单位Mbps和Kbps；4.2广播风暴抑制未知单播报文抑制：禁用和启用，单位Mbps和Kbps；未知组播报文抑制：禁用和启用，单位Mbps和Kbps；广播报文抑制：禁用和启用，单位Mbps和Kbps；组播报文抑制：禁用和启用，单位Mbps和Kbps；4.3Vlan模式设置VLAN模式可设置为802.1q VLAN模式或VLAN透传模式；4.4802.1Q VLAN配置VLAN号，需在802.1Q VLAN模式下，使用的VLAN需先在此处创建。
使用说明书EOC终端设备电路设计有限公司 北京海尔集成电路设计安装注意事项·放置终端于干燥通风处；·避免阳光直晒，远离热源和高电磁干扰的区域；·请勿用任何东西阻塞设备的开口处；·关闭设备时,请关闭设备的电源开关,并将插头从插座拔出;·清洁设备前，请切断电源，并断开与电线插座的连接请勿使用 水、油漆稀释剂、苯、酒精或强清洗用剂，这些会损害设备。
清洗时请使用略湿、柔软的布擦拭。
为保证终端正常工作和延长使用寿命，在安装之前，请确认终端设备的安装条件，包括合适的运行环境，电源要求，物理空间以及其它与之连接的网络设备等情况。
请注意以下事项：项目�EOC终端设备� 台 � 电源适配器 � 个 � 网线 � 根 � 使用说明书 � 本 名称数量单位电路设计有限公司 北海尔集成电产品介绍此终端设备提供高达700Mbps的速率，能够满足高要求的应用。
它提供以下应用和特性：·确保工作台足够牢固，否则跌落将会对其造成损害；·在终端周围应预留足够的空间(大于10cm),以便于正常散热;·请保证终端工作环境的清洁，过多的灰尘会造成静电吸附, 不但会影响终端寿命，而且容易造成通信故障；·请使用随产品附带的电源适配器，严禁使用其它非配套产 品。
电源电压必须满足专用电源线的输入电压范围；·确保已安装所需的线缆和连接器；·随机所带的附件(包括但不限于：电源线等)只能用于本产品， 严禁用于其他场合。
·4个10/100/1000BaseT自适应的RJ45接口，用于同时连接 多台电脑和机顶盒等网络设备。
·OFDM调制，多载波计数，保证噪声环境下数据稳定传输。
·采用128位AES数据加密，有效保护传输数据的安全。
·与Windows 8、Windows 10、Windows 2000、Windows XP、 Linux及其它支持以太网络的操作系统兼容。
EOC宽带接入产品测试规范目录1引言 (5)1.1背景 (5)1.2目的 (6)1.3定义 (6)1.4参考资料 (6)2 测试说明 (8)2.1 EOC产品说明 (8)2.1.1 局端设备 (9)2.1.2 终端设备 (9)2.2 产品基本要求 (10)2.2.1 传输性能参数要求 (10)2.2.2 数据性能参数要求 (10)2.3测量设备 (11)3 测试主要内容及方法 (12)3.1 测试内容 (12)3.1.1 外观测试内容 (12)3.1.2 功能测试内容 (12)3.1.3 性能测试内容 (12)3.1.3.1 EOC系统对RF的影响 (12)3.1.3.2 RF性能测试： (13)3.1.3.3 数据网络性能测试： (13)3.1.3.3.1 RFC2544数据网络性能测试： (13)3.1.3.3.2 应用数据网络性能测试： (15)在应用环境中，测量IP实际应用的性能。
(15)3.1.3.3.3 压力测试： (15)3.1.3.3.4 衰减测试： (15)3.1.3.3.5 噪音测试： (15)3.1.3.3.6 广播风暴的抑制测试： (15)3.1.3.3.7 安规及EMC特性测试： (15)3.1.4 稳定性、可靠性测试内容 (16)3.1.5 系统高低温环境测试内容 (16)3.2 测试方法 (16)3.2.1 外观测试方法 (16)3.2.2 功能测试方法 (17)3.2.2.1 WEB或Console口管理功能测试 (17)3.2.2.2 基于端口VLAN功能测试 (18)3.2.3 性能测试方法 (19)3.2.3.1 基本功能测试 (19)3.2.3.2 最大连接能力测试 (20)3.2.3.3 插入损耗、系统输出口相互隔离度 (21)3.2.3.4 反射损耗 (22)3.2.3.5 带内平坦度 (23)3.2.3.6 数据网络性能指标测试 (24)3.2.3.6.1 EOC最大吞吐率 (25)3.2.3.6.2 EOC时延 (26)3.2.3.6.3 EOC丢包率 (27)3.2.3.6.4 EOC背靠背帧数 (28)3.2.3.6.5 数据信号抗衰减能力 (29)3.2.3.6.6 数据信号抗干扰能力 (30)3.2.3.6.7 压力测试 (31)3.2.3.6.8 广播风暴的抑制测试 (32)3.2.3.6.9 应用数据网络性能测试 (33)3.2.3.7 绝缘电阻测试 (34)3.2.4 稳定性、可靠性测试方法 (35)3.2.4.1 长时间运行测试 (35)3.2.4.2 意外情况测试 (36)4 测试设计说明 (37)4.1 性能测试报告格式说明 (37)4.1.1 吞吐率(Throughput)报告格式 (37)4.1.2 延时(Latency) 报告格式 (37)4.1.3 帧丢失(Frame Loss) 报告格式 (37)4.1.4 背靠背帧数(Back-to-back frame)报告格式 (38)附录A：测试设计 (39)A1：实验连接图 (39)A2：实验设备情况 (40)A2.1 设备的型号： (40)A2.2 配置信息： (41)附录B：测试步骤 (42)B1 外观测试： (42)B2 RF性能测试： (42)B3 功能测试： (42)B4 EOC系统对RF的影响测试： (42)B5 数据传输性能测试： (43)B6 压力测试： (43)B7 衰减测试： (43)B8 抗干扰测试： (43)B9 广播风暴的抑制测试： (44)B10 烤机（连续工作时间）测试： (44)B11 意外情况测试： (44)附录C：测试表格 (45)C1 外观测试表 (45)C2 RF性能测试表 (46)C3 功能测试表 (47)C4 数据传输性能测试表 (48)C5 EOC系统对RF的影响测试表 (49)C6 衰减对EOC系统影响测试表 (50)C7 噪音对EOC系统影响测试表 (51)C8 EOC系统压力测试表 (52)C9 广播风暴的抑制测试表 (53)C10 连续工作测试表 (54)C11 意外情况测试表 (55)1引言1.1背景EoC原是源于欧洲一些厂家，原文是“Ethernet over Coax”，也就是以太网信号在同轴电缆上的一种传输技术，原有以太网络信号的帧格式没有改变。
广达EOC产品配置手册V1.4（适用于2.80软件版本）本手册著作权属成都市广达电子电讯技术开发有限公司所有，未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
策划：研发部成都市广达电子电讯技术开发有限公司地址：成都市高新区技术支持热线：（+8628）85195572传真：（+8628）85189814E-mail：gddz@网址：邮编：610041版本：2010年12月第1版编号：前言用户指南本手册讲述了如何通过命令行界面对广达EOC产品进行配置。
读者对象●网络规划人员●技术服务人员●网络管理人员适用范围本手册适用于广达公司生产的EOC头端产品GDNC-01。
本书约定命令行关键字用加粗表示；命令行参数用斜体表示。
大括号“{ }”表示括号中的选项是必选的；中括号“[ ]”表示括号中的选项是可选的；尖括号“<>”表示括号中的信息不被显示出来；方括号“【】”表示括号中的内容需要用户注意；竖线“|”用于分隔若干选项，表示二选一或多选一；正斜线“/”用于分隔若干选项，表示被分隔的各选项是可以被同时选中的；“ 注意”表示需要读者注意的事项，是配置系统的关键之处，希望用户能认真阅读。
“ 注”表示对前面内容的注解；“ 图解”表示对图例的文字解释。
声明由于产品版本升级或其它原因，本手册内容会不定期进行更新。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
目录第1章系统基础 (1)1.1 配置方式 (1)1.2 广达S HELL简介 (1)1.2.1 Shell的功能 (1)1.2.2 Shell的模式 (2)1.2.3 取得帮助 (3)1.2.4 命令的简写 (4)1.2.5 常见提示信息的含义 (5)1.2.6 使用历史命令 (5)1.2.7 行编辑快捷键 (5)1.3 广达EOC产品功能简介 (6)1.4 广达EOC产品的典型应用 (6)第2章SHELL相关配置 (8)2.1 模式转换命令 (8)2.1.1 命令描述 (8)2.2 各命令模式下共有的命令 (10)2.2.1 命令描述 (10)2.3 终端配置 (11)2.3.1 命令描述 (11)2.4 特权模式和T ELNET登录密码配置 (12)2.4.1 命令描述 (12)2.5 应用程序启动提示信息 (14)2.5.1 命令描述 (14)2.6 启动脚本配置和显示 (14)2.7 系统杂项 (16)2.7.1 命令描述 (16)第3章头端配置 (19)3.1 头端配置命令 (19)3.1.1 命令描述 (19)第4章用户数据库配置 (25)4.1 用户数据库配置命令 (25)4.1.1 命令描述 (25)第5章管理接口配置 (32)5.1 管理接口配置命令 (32)5.1.1 命令描述 (32)第6章SNMP参数配置 (35)6.1 SNMP参数配置命令 (35)6.1.1 命令描述 (35)第7章新增功能 (36)7.1 环路检测 (36)7.2 T RAP功能 (36)第8章配置举例 (38)8.1 使用用户接入控制功能 (38)8.1.1 配置举例 (38)8.2 启用SNMP服务器 (38)8.2.1 配置举例 (39)8.3 远程配置用户CPE端口的VLAN (39)第1章系统基础广达EOC产品本章主要讲述广达EOC（Ethernet Over Cable）系统的基本知识，包括配置环境的准备以及命令行接口的相关知识等。
基带EOC配置手册湖南鼎新沃克信息技术有限公司目 录第一章 配置准备 (1)第一节交换机端口编号 (1)第二节启动交换机之前 (1)第三节获得帮助 (2)第四节命令模式 (2)第五节撤销命令 (3)第六节保存配置 (3)第二章 设备配置实例 (4)第一节超级终端方式 (4)第二节设备命名 (7)第三节配置AAA认证 (7)第四节配置设备管理VLAN (7)第五节配置管理地址（默认网关） (8)第六节配置端口VLAN（内层标签） (8)第七节配置接入口与级联口为trunk口（中继端口） (9)第八节配置简单网络管理协议 (10)第九节保存配置 (10)第十节显示配置 (10)第十一节特别注意 (15)第三章 设备测试 (15)第一节调试前的准备工作 (15)第二节头端调试 (15)第三节终端入户调试 (16)第一章 配置准备本文档主要描述了您在第一次配置交换机时需要熟悉的信息，包括端口编号、启动交换机之前需要的工作以及命令行界面介绍。
z交换机的端口编号z启动交换机之前z获得帮助z命令模式z撤销命令z保存配置第一节交换机端口编号交换机物理端口的编号按照<type><slot>/<port>的形式，类型与名称的对照表为：接口类型 名称 简称10M以太网 Ethernet e 100M快速以太网 FastEthernet f1000M以太网 GigaEthernet g 标配端口的扩展槽号固定为0，其它扩展槽依照自左至右的次序从1开始编号。
在同一扩展槽的端口号一律由下至上，从左至右依次从1开始编号。
如果只存在一个端口，port 号为1。
注：对于各种模块内的端口，由下至上，从左至右按顺序依次编号。
第二节启动交换机之前在你打开交换机电源开始配置之前，请确认以下几步：按照手册的要求设置好交换机的硬件。
配置PC终端仿真程序。
对于IP网络协议，首先决定IP地址规划。
第三节获得帮助使用问号（？）和方向键，可以帮助您输入命令：z输入一个问号，获得当前可用的命令列表Switch> ?z输入若干已知字符，紧接着输入问号（无空格），显示当前可用的已知字符开头的命令列表。

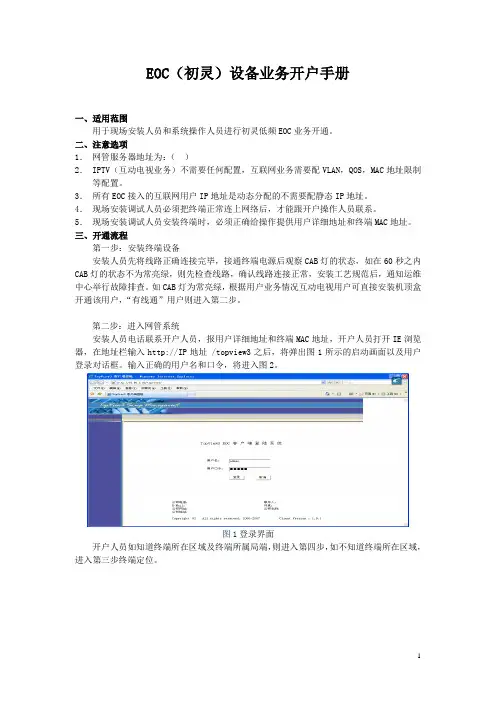

EOC（初灵）设备业务开户手册一、适用范围用于现场安装人员和系统操作人员进行初灵低频EOC业务开通。
二、注意选项1．网管服务器地址为：（）2．IPTV（互动电视业务）不需要任何配置，互联网业务需要配VLAN，QOS，MAC地址限制等配置。
3．所有EOC接入的互联网用户IP地址是动态分配的不需要配静态IP地址。
4．现场安装调试人员必须把终端正常连上网络后，才能跟开户操作人员联系。
5．现场安装调试人员安装终端时，必须正确给操作提供用户详细地址和终端MAC地址。
三、开通流程第一步：安装终端设备安装人员先将线路正确连接完毕，接通终端电源后观察CAB灯的状态，如在60秒之内CAB灯的状态不为常亮绿，则先检查线路，确认线路连接正常，安装工艺规范后，通知运维中心举行故障排查。
如CAB灯为常亮绿，根据用户业务情况互动电视用户可直接安装机顶盒开通该用户，“有线通”用户则进入第二步。
第二步：进入网管系统安装人员电话联系开户人员，报用户详细地址和终端MAC地址，开户人员打开IE浏览器，在地址栏输入http://IP地址 /topview3之后，将弹出图1所示的启动画面以及用户登录对话框。
输入正确的用户名和口令，将进入图2。
图1登录界面开户人员如知道终端所在区域及终端所属局端，则进入第四步，如不知道终端所在区域，进入第三步终端定位。
图2 网管界面第三步：终端定位000ea30a4144如果操作人员不知道此终端设备所属区域或所属局端时，单击“设备管理”菜单然后选择“网元定位”,如下图所示图三网元定位菜单图四网元查询界面选择“网元定位”后将出现如图四所示的界面，在网元定位窗口上有5种网元定位查询方式，一般常用EOC终端的MAC地址进行网元定位。
在输入内容框中输入终端的MAC地址，单击确定会将看到此终端所属区域的信息和局端信息。
图五终端查询结果图第四步：终端用户信息设置图六局端列表界面双击终端所属局端图片后，进入终端管理界面，你可以看到这个局端下面所有的终端设备，如下图所示。
EOC产品手册让网络更简单……无锡路通光电技术有限公司路通EPON+EOC 双向网络改造解决方案路通光电EPON+EOC网络双向改造的整体解决方案，主要适用于还未进行双向改造的有线电视网络，如果准备进行光纤化改造而分配网改造难度比较大时，建议考虑采用EPON+EOC 双向网络改造方案。
为满足数字化整转要求，需要进行双向网改造的网络，采用EPON+EOC 双向网络改造解决方案进行改造时，主干线采用PON结构，分配网采用EOC方式，充分利用现有光纤资源以及现有的同轴分配网，只要增加少量的设备即可实现双向功能。
目前进户线缆以电力线、同轴电缆、五类线几种最为普遍，其中同轴电缆以其频带宽、屏蔽性能好成为比较理想的宽带网络接入媒质。
随着数字电视整转平移的加快，网络游戏、VOD、VOIP、宽带等新业务不断出现，用户对交互的需求越来越强烈，单向广播式的有线电视网络已不能适应新业务的要求，对网络的双向改造需求非常迫切。
路通EPON+EOC系列EOC产品是在现有广电HFC网络基础上实现双向交互业务的用户接入网络的解决方案。
路通EPON+EOC系列EOC 产品是基于HomePlug AV 技术的多媒体接入设备。
其主要功能是将以太网信号进行OFDM 调制，并将调制后的信号和TV 信号混合到同轴电缆中传输，从而通过现有CATV 同轴网络将多媒体信号传输到用户端。
在用户分配网络不需要大改动的前提下以较少的改造成本和工程量将原来单向的HFC 分配网网络改造成为一个双向的、数字化的、能够承载多媒体业务的宽带网络平台。
路通光电公司全新推出系列EOC 产品，针对广电网络的特点以及公司十几年广电网络传输设备的研发经验，推出三合一、二合一及独立的EOC 系列产品。
如图1所示，该系列产品为HFC 网络提供了从光节点到用户同轴电缆分配网部分的双向传输通道。
路通EOC产品还可以跟EPON 等光纤传输技术集成，构建完整的端到端双向网络改造解决方案。
●没有进行光纤化改造的区域，在光纤化改造时，下行分光比无须设计，平均分配到每个光节点，选用GDOU8000 系列二端口或四端口输出三合一多功能光节点，在一个设备内实现全部双向功能，也可以按需配置模块，滚动发展，光节点下面同轴分配网无需大的改动：1.对于没有射频中继放大的用户网络，只需在用户端增加EOC终端就可以实现双向交互功能；2.具有单向中继分配放大器的网络，需要增加桥接器，在用户端增加EOC 终端就可以实现双向交互功能；3.具有双向中继分配放大器的网络，只需将反向放大通道进行短接，在用户端增加EOC终端就可以实现双向交互功能。
●对于已经完成光纤化改造，数据信号也已经架构完成，只有分配网没有改造的区域，只需增加GDCBM600 系列EOC局端即可实现双向交互功能。
图1：路通EPON+EOC双向网络解决方案示意图路通光电公司EOC 产品结合EPON 系统，将大大简化广电网络的双向化改造成本，特别是公司全新推出的三合一多功能光节点，是集光AGC 功能的正向接收机、ONU、EOC 局端、光纤收发器模块、以太网交换模块于一体的综合野外型平台，在用户没有开通双向功能时，有选择的配置其中的功能模块，根据网络的发展状况，双向互动业户的需求，逐步有选择地增加EOC 局端模块、ONU 模块、光纤收发器模块、以太网交换模块等，最大限度地降低初始部署成本，滚动发展交付业务；也可以针对特定要求配置最多达4个独立EOC 局端模块。
GDOU8000系列多功能光节点（三合一）概述路通公司全新推出有源EOC 产品系列，率先推出GDOU8000 系列多功能光节点，集EOC、CATV 光收、ONU、以太网光纤收发器及以太网交换机等多种产品功能于一身。
根据有线电视双向网络的发展和组网方式的多样化，GDOU8000 系列多功能光节点内部所有功能模块均采用支持热插拔的模块化设计，按需配置，灵活组网，平滑升级。
功能特点●二路（GDOU8010）或四路（GDOU8020）输出高电平输出，交流220V 或60V 供电任选●模块化设计，组网灵活，平滑升级●标准配置为一个正向光接收机和一个电源模块，可配置模块为：1 个ONU 模块、1-2个（GDOU8010）或1-4个（GDOU8020）EOC 局端模块、1 个网管模块●安装灵活、方便、简单，即插即用系统应用示意图结构图GDOU8020 多功能光节点（四输出型） GDOU8010 多功能光节点（二输出型）基本参数配置模块1）CATV正向光接收单元●采用优质光接收器件进行光电转换。
●两口或四口高电平输出，输出电平大于110dBuV。
●带光AGC功能，当光功率在+2dBm～-6dBm变化时，RF输出电平变化不超过±0.5dB。
●带光功率显示功能，接收光功率用数码管显示，方便安装调试。
●预留网管接口，满足网管国标。
技术参数2）EOC局端模块●遵循P1901/HomePlug AV标准。
●高带宽，物理层带宽可达200Mbps。
●全面QoS质量保证。
●无需安装驱动程序，即插即用。
●OFDM调制技术，具有良好的抗噪能力和性能●适合HFC网络的拓扑结构；无论是集中式分配网络还是树型网络，都无需对单元楼道内网络进行改造，充分利用HFC网络的同轴线缆资源。
●系统网络扩展灵活，只需通过叠加局端设备，即可实现更高的宽带资源，适合未来多业务发展。
●模块化热插拔设计，易于维护和升级。
●支持基于国标MIB库（报批稿）的SNMP集中网络管理技术参数3）ONU模块路通ONU 模块是一款模块化设计的多用户ONU ，目前支持4 端口的以太网接口，其中两个端口供EOC 局端模块使用，另外两个预留。
这种模块化的设计能给用户带来很大的灵活性，用户可以根据自己的需求选择不同的接口模块，可以根据需要配置模块。
●模块化设计，便用安装维护。
●高效DC/DC转换，低功耗、高可靠性。
●完全遵守IEEE 802.3ah协议。
●最高速的PON：1.25Gbps对称数据传输速率，Internet、VoIP及IP视频服务。
●“即插即用”的自动识别与配置功能。
●支持VLAN（IEEE 802.1Q）。
●通过ACL安全接入。
●远程管理与高级OAM功能。
●最大支持20公里传输距离。
技术参数4）光纤收发器模块GDMC-04M 光纤收发器模块采用优质单模单纤光模块，配合高速以太网交换芯片，配合全工业级设计，适合野外应用，与前端高密度机架式光纤收发器配合可构成廉价的数据光传输网。
●遵循IEEE802.3 、10Base-TX 、100Base-TX 和100Base-FX 标准●传输速率10Mbps 和100Mbps 自适应（可选用1000Mbps 模块）●SC、ST、FC 多种光纤接口可选，工作波长1310 、1550nm 可选●模块化设计、即插即用，既可单机使用，也可多机集成于机箱中●支持可选择的光路故障监测功能(link Loss) ，上报上层设备,故障时启动备份链路●防静电、抗雷击(PTC 过流保护)技术参数5）以太网交换模块GDES-04M以太网交换模块提供4个10/100Mbps自适应端口(2xIDC12)，高集成度模块化设计，小巧、轻便，操作简单，支持热插拔。
GDES-04M以太网交换模块采用存储转发技术，结合动态内存分配，确保有效的分配到每一个端口。
流量控制保证节点在传送和接收时，尽可能的避免数据包丢失。
兼容10Base-T和100 Base-TX 两种网络环境，端口速度10/100 M自动匹配。
LED面板灯动态显示电源、网路通断情况。
● 4个10/100 M电口●电口MDI/MDI-X自适应●背压及全双工时IEEE 802.3x流量控制●广播风暴过滤功能●面板指示监视工作状态，全面的简化故障的解决●动态带宽平衡●具有自动MAC地址学习功能●完全兼容标准的以太网应用IEEE 802.3 10BASE-T；IEEE 802.3u 100BASE-TX； 100BASE-TX技术参数GDCBM600 系列EoC局端GDCBM600 EOC局端设备基于HomeplugAV(IEEE P1901)技术，实现共缆传输广播电视节目和IP数据。
该设备可安装在HFC有线电视网的光节点电缆输出端，为用户提供语音、视频、数据等多种业务。
GDCBM600在同轴网络上提供上下行对称的100Mbps线速接入，占用低于30MHz的低频段，和现有CATV系统频率无冲突，可减少相互干扰。
并且支持现有的树型和链型CATV网络，传输距离长，带宽高，网络适应性好，充分满足广电系统部署三网合一网络的要求。
GDCBM600支持远程网管，通过WEB/SNMP/TELNET等方式可登录GDCBM600。
登录后，可对其下挂的EOC终端进行集中管理操作，例如QoS设置、加密设置、统计和状态信息查询以及软件升级等。
局端WEB网管界面产品特点●全铸铝密封外壳，防水防尘，宽温工作●占用7.5~30MHz以下的低频带通信，抗干扰能力强、带宽高●模块化设计，支持1-4路独立数据模块，平滑升级扩容。
●支持1/2/4路RF输入输出●提供2个10/100M 自适应以太网接口●每个独立数据模块支持多达253个EOC终端●可兼容不同厂家基于HomeplugAV技术的各种终端设备●支持VLAN（802.1Q）和QoS（802.1p），IGMP等二层协议。
●支持基于国标MIB库（报批稿）的SNMP集中网络管理●支持远程固件在线升级GDCBT100系列EoC用户端GDCBT100 EOC终端基于Array HomeplugAV(IEEE P1901)技术，可以配合GDCBM600 EOC局端组网使用，通过有线电视同轴电缆构建二层以太网传输网络。
GDCBT100可提供1-4个（通过型号后缀区分）百兆全双工以太网接口，可用于同时连接计算机、数字电视机顶盒、IP电话机等多种终端。
支持QoS设置，可以为各种业务类型的数据流提供相应优先级传输保障。
支持带宽控制，每台终端最大上行带宽均可进行设置，防止用户侧的其它网络设备出现异常或者人为攻击的时候对整个同轴传输网络造成冲击。
支持加密传输，满足高可靠性业务需求。
产品特点●提供1-4个10/100M 自适应以太网接口，用于连接计算机、机顶盒、IP 电话机等设备●提供2 个RF 接口，分别用于连接上下行的Cable 线缆●占用30MHz 以下的低频带通信，对现有的CATV 信号无任何影响●无需用户配置，即插即用●支持VLAN（802.1Q）和QoS（802.1p），IGMP等二层协议。
●支持基于国标MIB库（报批稿）的SNMP集中网络管理产品规格EOC网管软件L TCB-NMS1.概述路通LTCB-NMS网络管理系统是CableBus调制EOC接入网系统的管理监控中心，为整个EOC接入网系统的运行、管理和维护提供一个强有力的工具。
