下载文档原格式
1、什么是金属间化合物，性能特征？答：金属间化合物：金属与金属或金属与类金属之间所形成的化合物。
由两个或多个的金属组元按比例组成的具有不同于其组成元素的长程有序晶体结构和金属基本特性的化合物。
金属间化合物的性能特点：力学性能：高硬度、高熔点、高的抗蠕变性能、低塑性等；良好的抗氧化性；特殊的物理化学性质：具有电学、磁学、声学性质等，可用于半导体材料、形状记忆材料、储氢材料、磁性材料等等。
2、含有金属间化合物的二元相图类型及各自特点？答：熔解式金属间化合物相：在相图上有明显的熔化温度，并生成成分相同的液相。
通常具有共晶反应或包晶反应。
化合物的熔点往往高于纯组元。
分解式金属间化合物相：在相图上没有明显的熔解温度，当温度达到分解温度时发生分解反应，即β＜＝＞L+α。
常见的是由包晶反应先生成的。
化合物的熔点没有出现。
固态生成金属间化合物相：通过有序化转变得到的有序相。
经常发生在一定的成分区间和较无序相低的温度范围。
通过固态相变而形成的金属间化合物相，可以有包析和共析两种不同的固态相变。
3、金属间化合物的溶解度规律特点？答：（1）由于金属间化合物的组元是有序分布的，组成元素各自组成自己的亚点阵。
固溶元素可以只取代某一个组成元素，占据该元素的亚点阵位置，也可以分布在不同亚点阵之间，这导致溶解度的有限性。
（2）金属间化合物固溶合金元素时有可能产生不同的缺陷，称为组成缺陷（空位或反位原子）。
但M元素取代化合物中A或B时，A和B两个亚点阵中的原子数产生不匹配，就会产生组成空位或组成反位原子（即占领别的亚点阵位置）。
（3）金属间化合物的结合键性及晶体结构不同于其组元，影响溶解度，多为有限溶解，甚至不溶。
表现为线性化合物。
（4）当第三组元在金属间化合物中溶解度较大时，第三组元不仅可能无序取代组成元素，随机分布在亚点阵内，而且第三组元可以从无序分布逐步向有序化变化，甚至生成三元化合物。
4、金属间化合物的结构类型及分类方法？（未完）答：第一种分类方法：按照晶体结构分类（几何密排相（GCP相）和拓扑密排相（TCP相））。
３２中国材料进展第２８卷Ｂ合金化，可进一步提高高温强度，细化晶粒¨ｄ１。
在过去的年代里，全世界范围内发展了很多不同的ＴｉＡＩ合金。
一般来讲，工程用＾ｙ—ＴｉＡＩ合金的成分范围可以合并一起表示为Ｔｉ一４５（４５—４８）Ａｌ一（０～２）（Ｃｒ，Ｍｎ）一（１～８）Ｎｂ—ｘＢ—ｙｃ—ｚＳｉ。
在发展过程中Ａｌ含量逐渐降低，而Ｎｂ含量则逐渐升高，这反映在使用温度的不断提高上。
硼元素的添加逐渐变得普遍，作为一种晶粒细化的途径，硼在锻造合金中的添加量要稍微少于在铸造合金中的添加量。
低Ｎｂ合金化的ＴｉＡＩ合金中有时添加少量碳或硅元素来提高合金的蠕变抗力‘“。
目前工程用ＴｉＡＩ合金已形成两个不同使用温度的级别，高温ＴｉＡＩ合金（高Ｎｂ—ＴｉＡＩ合金）和普通ＴｉＡｌ合金，基础合金成分主要差别是在Ｎｂ含量上：Ｔｉ一４８ＡＩ一２Ｎｂ为普通Ｔｉｍ合金；Ｔｉ一４５Ａ１一（５—１０）Ｎｂ为高Ｎｂ—ＴｉＡＩ合金。
１９８７年，在国家８６３计划的支持下，北京科技大学陈国良等选择Ｔｉ—ＡＩ—Ｎｂ系中的高Ｎｂ—ＴｉＡｌ合金相区进行了大量基础研究。
在１９９１年得到国家发明专利＂１。
１９９０年开始在国内外召开的国际会议上发表研究成果，特别是１９９０年和１９９２年两次在美国召开的国际会议上做了系统的介绍，产生较大影响∞。
７１。
１９９５年第一届国际ＴｉＭ金属问化合物合金会议主席美国ＫｉｍＹＭ博士在大会报告中提出要发展高温高性能ＴｉＡＩ合金，并指出高Ｎｂ—ＴｉＡｌ合金是发展高温高性能合金的“首例”，提出这是非常值得进行的工作１８１。
高Ｎｂ合金化使Ｔｉ舢合金发展进入新阶段，室温屈服强度可达８００ＭＰａ，高温强度（７６０℃）可达５５０ＭＰａ，同时保持原有室温拉伸延伸率不降，特别是大幅度提高了合金的抗氧化性。
目前，高Ｎｂ—ＴｉＡＩ合金的研究在国内外已经很广泛，成为发展高性能合金的重要途径。
２高Ｎｂ．ＴｉＡｌ合金的基础研究高Ｎｂ—ＴｉＡＩ合金相关的基础研究工作主要包括：Ｔｉ—Ａｌ—Ｎｂ三元系相图一““、成分一力性图、成分一抗氧化性图等¨２’１引；高Ｎｂ—ＴｉＡＩ合金中形变诱导界面结构变化‘ｔｓ－２０３、形变诱导微区有序变化和诱导相变的高分辨研究心“２２１；形变孪晶和孪晶交截研究ｍ１；Ｔｉ—Ａｌ＋Ｎｂ系中原子分布的计算和实验研究、工程合金的发展等Ⅲ’。
αT i A l金属间化合物的研究进展3周怀营 湛永钟(广西大学材料科学研究所,南宁,530004;第一作者42岁,男,教授)摘要 综述了T i A l金属间化合物的研究进展.介绍T i A l合金室温脆性的解决办法,对其制备和加工的新工艺进行分类评述,并从基础理论研究、制备与加工新技术、类单晶T i A l及T i A l 基复合材料的研制等方面指出其今后的研究与开发动向.关键词 T i A l;金属间化合物;室温脆性分类号 T G13213+2许多金属间化合物由于具有比重轻、强度高、高温力学性能和抗氧化性优异等特点,而被认为是一种理想的待开发的航空航天用高温结构材料[1].与其他金属间化合物相比,T i A l系由于铝化合物本身所具有的极高的抗氧化性、较高的比熔点、较低的密度以及钛极高的比熔点,而成为近年来人们研究开发的焦点,目前正在研究开发的主要有T i3A l(Α2),T i A l(Χ)和T i A l3(Σ).室温脆性和难加工成形性是其实用化进程上的主要障碍[2].人们经过对T i3A l合金比较全面系统的研究,可以期望它最先接近实用化;T i A l3则由于室温塑性更差,目前只限于在日本、美国和中国等少数国家进行基础性研究.目前,研究的重点主要集中在T i A l合金上,试图通过合金化及热加工等手段来改善其室温脆性问题.1 T i A l金属间化合物室温脆性问题的解决办法T i A l是典型的Betho llide型化合物,任何温度下均呈有序状态.根据A l含量的高低,T i A l合金可分为Χ单相合金(≥49at%A l)和Χ+Α2双相合金(<49at%A l),而Χ+Α2双相合金按组织形态又可分为4类:(1)全片层组织(FL),由较大的层片块组成;(2)近片层组织(NL),由较大的层片块及较细的Χ+Α2等轴晶组成;(3)近Χ组织(N G),由粗大的Χ等轴晶及较细的Χ+Α2混合组成;(4)双态组织(D up lex),为细小的层片块和细小的Χ+Α2等轴晶的混合组织.由于T i A l晶体为面心四方结构(L10型),晶胞c a比值为1102,晶体对称性低,滑移系少,且共价键成分大,电子云分布不均匀,因此室温时呈脆性.目前用于改善T i A l合金室温脆性的方法可归纳为合金化法和热加工法[3].111 合金化法通过合金化来改善ΧT i A l金属间化合物室温脆性,是近年来T i A l合金研究的一个重要方向.目前发展的T i A l基合金的成分为T i(46～52)at%A l(1～10)at%M,其中M为C r,M n,V,M o,T a 等元素中的一种或几种.合金化法改善T i A l合金室温脆性的基本机制为:(1)细化晶粒,以提高合金的延展性;(2)调控合金显微组织,获得具有较大体积百分量的细小的全片层组织,以均衡提高T i A l合金室温拉伸性能和断裂韧性[4];净化合金,降低氧、氮等间隙式杂质元素的含量.近年来,通过添加C r来改善T i A l金属间化合物室温脆性的研究取得了显著的成果.添加C r后,可取代T i A l中的A l,有助于获得低A l的Χ相;同时降低了Α2相的稳定性,使片层Α2相变成粒状,形成了新生的细小的Χ+Α2晶体,因而可显著细化Χ+Α2两相合金铸态组织.K i m[5]认为,同时加入N b和C r对提高T i A l合金性能最为有效.曹名洲等人[6]的研究表明,在T i A l合金中添加M n后,使Χ相晶格a和c轴都减小,并使c a值接近1.M n促使Χ相中孪晶的形成,提高了T i A l合金的室温塑性.B lackburn等人[7]发现适量的V能有效地提高T i A l合金的塑性,并可降低韧脆转变温度.贺连龙[8]的研究表明,T i A l金1999年12月Journal of Guangx iU n iversity(N at Sci Ed)D ec.1999 α3国家自然科学基金(29771009)和广西自然科学基金(9824017)资助项目收稿日期:19990802属间化合物中加入少量Si 可使其电子云对称化,从而提高室温延性.计算结果表明,Si 比M n 的合金化效果更好.最近,有关T i A l 金属间化合物通过添加稀土元素改善室温脆性的研究也取得了长足的进展.刘昌明等人[9]发现N d 可明显增加铸锭柱状晶的长度和减小柱晶直径,同时细化了铸锭中心区的等轴晶粒.添加011at %N d 后,铸锭的平均晶粒尺寸由1400Λm 减小为450Λm .V asudevan 等人[10]在合金中加入014at %E r 后,发现由于形成E r 2O 3弥散粒子,降低了基体中杂质氧的含量,使塑性得以改善.陈仕奇等人[11]发现添加L a 也具有类似的效果.112 热加工法解决T i A l 室温脆性的另一重要途径是通过控制热加工工艺参数来达到的.这一方法的基本原理可归纳为:(1)获得细晶组织,减少滑移长度、增加非滑移系,从而提高塑性;(2)控制工艺参数,减少成分偏析和晶粒大小不均匀性.显微组织是影响T i A l 合金力学性能的重要因素.双态组织有利于提高合金的室温延性,但其高温抗蠕变强度低;而较粗大的全片层状组织具有优良的抗蠕变能力,但室温延性低.因而,为能在保证T i A l 基合金优良的高温力学性能的前提下解决其室温脆性的问题,细化其粗大全片层结构成为了近年来研究者追求的目标[9].K i m [12]报道了用等温热锻工艺可使T i A l 合金晶粒尺寸减小到500～1000Λm ;而采用复合热机械工艺破碎粗大片层组织,可使晶粒尺寸下降到20～30Λm ,从而获得性能优异的细晶组织,极大地改善了T i A l 合金室温塑性.H all 等人[13]研究发现,通过适当的热机械处理可获得具有层片状T i A l (Χ)+T i 3A l (Α2)组织的双相T i A l 合金,其室温塑性比单相T i A l 合金有明显改善.H ana m ura 等人[14]利用快速凝固技术研究了T i A l 基合金的显微组织.结果表明,在104～105K s 的冷却速度下可获得直径为1～3Λm 的细小晶粒,从而使该工艺成为一种解决T i A l 合金室温脆性的可能途径之一.在此基础上,曹名洲等人[15]采用气体雾化法制备了T i A l 合金的微晶粉末,其快冷态主要由Α2相和少量Χ.经900℃,2h 真空退火后,大部分Α2相转变成Χ相,使原来的组织更加细化.此外,蒲忠杰等[16]在同时加入C r 和V 的情况下,将T i A l 合金经1250℃再结晶处理,并适当控制冷却速度,获得了418%的室温延性.2 金属间化合物制备与加工新工艺目前,T i A l 合金尚未进入实用化阶段,但有关其制备技术的研究早已展开.除熔铸、粉末冶金等常规方法外,人们还根据材料自身的特点开发了许多种新的材料成型加工技术.(1)快速凝固法:该法将快速凝固技术与粉末冶金相结合,采用旋转盘雾化法,等离子旋转电极法或气体雾化法制得预合金粉末,而后装入钛合金包套中,经干燥,抽空和密封,再加热挤压成型[1].该法不但明显增加了B ,Si ,V 等溶质原子在基体中的固溶度极限,获得很好的固溶强化和沉淀强化效果,而且通过细化晶粒及第二相粒子,减少成分偏析,提高了强度和塑性.(2)机械合金化反应烧结:通过高能球磨使元素粉末在室温下通过固态反应生成合金粉末,甚至使互不相容的元素形成假合金.通过球磨,使成分分布均匀,晶粒及弥散颗粒比采用快速凝固法更不易长大,获得具有超塑性能的超细晶粒,有利于T i A l 合金室温脆性的改善.机械合金化处理后,T i A l 合金的室温延展性可达5%[17].(3)自蔓燃反应合成法(SH S ):该法利用物质反应热的自传导作用维持燃烧波的传播,使不同物质间发生化学反应,在极短时间内形成化合物.由于以单一金属粉末为原料,不必将材料全部熔化即可合成化合物,克服了金属间化合物制造上的困难.目前采用该法合成的T i A l 金属间化合物经H IP 可以制出致密的烧结坯,且性能和成本均达到了应用要求.(4)超塑性成形技术:超塑性成形技术是利用材料在一定温度和应变速率范围内表现出的超塑性进行材料成形的,其关键是要具有超细晶粒并选择合适的变形速率和变形温度.T i A l 合金超塑性的发现为解决其成形问题提供了广阔的前景.在5×10-5s -1的应变速率下,T i A l 合金晶粒尺寸可达2Λm ,而最大塑性超过了230%[1].3 研究及开发动向(1)基础理论研究.广泛测定T i A l X 系相图,寻找新的合金元素,确定合金的最优成分与组362第4期周怀营等:T i A l 金属间化合物的研究进展462广西大学学报(自然科学版)第24卷 织,以全面提高T i A l合金的综合性能;深入研究合金的塑性变形机理,掌握T i A l金属间化合物的超塑性变形机制,并寻求其实际应用途径;发展一套关于T i A l合金的系统的成分—组织—性能的理论体系.(2)开发制备与加工的新工艺.开发无污染熔炼、制粉工艺,降低氧、氮等杂质元素的有害作用;研究T i A l合金领域热等静压的条件、方式对压块的影响;确定合理的热处理工艺参数,改善合金微观组织,解决其室温脆性问题;利用冲击波、电、磁等手段解决成形问题.(3)类单晶T i A l合金及T i A l基复合材料的研制.研究类单晶T i A l的变形和断裂特征,利用其良好的塑性和高强度、高断裂韧性,在较短时间内能作为高温结构材料获得实际应用.寻找新的高质、价廉的共容增强颗粒,解决与T i A l基体间的相容性问题;加强T i A l基复合材料的优化设计,开发新的复合材料制备技术,为T i A l合金的广泛应用开拓更广阔的前景.参考文献1 曹 阳,李国俊.金属间化合物高温结构材料的研究动向.材料导报,1994,(4):14～182 N obuk iM,H ash i m o to K,T suji m o to K,et al.D efom ati on of T i A l in ter m etallic compound at elevated te mperatures.J Jpn In st M et,1986,50(9):840～8443 刘志坚,曲选辉,黄伯云.粉末冶金法制备T i A l合金的进展.材料导报,1995,(2):23～284 张继,张志宏,邹敦叙,等.T i A l合金细小全片层组织断裂机理.金属学报,1996,32A(10):1044～10485 K i m Y W.O rdered In ter m etallic A ll oys III.Gamm a T itan ium A lum in ides.JOM,1994,49(7):30～396 曹名洲,韩东,周敬,等.含M n的T i A l基合金的组织和性能.金属学报,1990,26(3):A223～A2277 B lackburn M J,S m ith M P.T itan ium A ll oys of the T i A l T ype.U S Pat,4294615.197907258 贺连龙,叶恒强,徐仁根,等.T i A l-V-Si合金中T i5Si3析出相与基体相的取向关系.金属学报,1994,30(4):A145～A1499 刘昌明,李华基,何乃军,等.钕对T i-44A l合金组织和晶粒尺寸的影响.材料工程,1998,(11):20～2310 V asudevan V K,Court S A,Kurath P,et al.Effect of purity on the defo r m ati on m echan is m in the in ter m etallic compound T i A l.Scri p ta M etall,1989,23(6):907～91211 陈仕奇,曲选辉,雷长明,等.T i A l+L a有序合金的室温力学性能.金属学报,1994,30(1):A20～A2412 K i m Y W.Effects of m icro structure on the defo r m ati on and fracture ofΧT i A l all oys.M ater Sci Eng,1995,A192-A193:519～53313 H all E L,H uang S C.Sto ich i om etry effects on the defo r m ati on of binary T i A l all oys.J M ater R es,1989,4(3):595～60214 H anam ura H,Sugai T,T an ino M.R ap idly Q uenched in ter m etallic compounds.T i A l and A l3T i.In:N i ppon Steel,ed.Sin tering′87.Tokyo:E lsevier A pp lied Science Poblishers,1988.617～62815 曹名洲,韩东,张涛,等.快速凝固T i A l基合金微晶的显微组织.金属学报,1992,28(10):A426～A42916 蒲忠杰,石建东,邹敦叙,等.T i A l基合金组织对拉伸性能的影响.金属学报,1993,29(8):A363～A36917 Suryanarayana C,F roes F H.M echan ical all oying of titan ium base all oys.A dv M ater,1993,5(2):96～106D evelop men t of Studi es on Ti A l I n ter metall i csZhou H uaiying Zhan Yongzhong(In stitute of M aterial Science ,Guangx iU n iversity,N ann ing,530004)Abstract T h is paper describes the status quo of studies on the T i A l in ter m etallic compound and in troduces the s o luti on s to its room brittle.It als o revie w s the ne w p roducti on and p rocesses by classificati on s. Further research directi on s,such as theo retical research,ne w p rocessing techno l ogies and single crystal like T i A l etc.is po in ted out.Keywords T i A l;in ter m etallic compound;room brittle(责任编辑 唐汉民)。

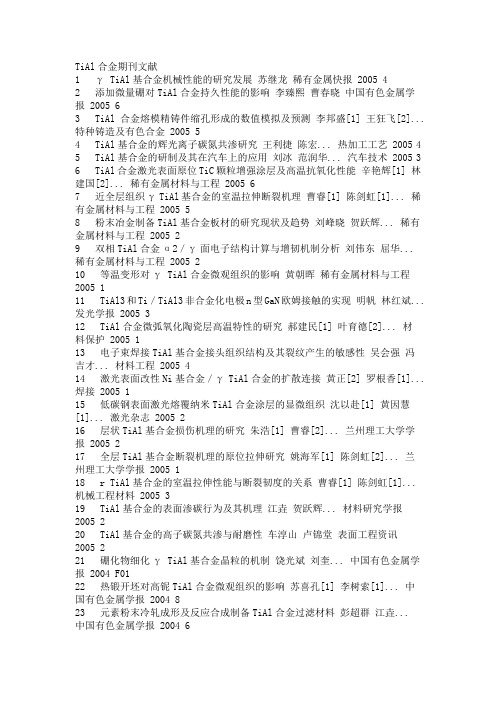

TiAl合金期刊文献1 γ TiAl基合金机械性能的研究发展苏继龙稀有金属快报 2005 42 添加微量硼对TiAl合金持久性能的影响李臻熙曹春晓中国有色金属学报2005 63 TiAl合金熔模精铸件缩孔形成的数值模拟及预测李邦盛[1] 王狂飞[2]... 特种铸造及有色合金 2005 54 TiAl基合金的辉光离子碳氮共渗研究王利捷陈宏... 热加工工艺 2005 45 TiAl基合金的研制及其在汽车上的应用刘冰范润华... 汽车技术 2005 36 TiAl合金激光表面原位TiC颗粒增强涂层及高温抗氧化性能辛艳辉[1] 林建国[2]... 稀有金属材料与工程 2005 67 近全层组织γ TiAl基合金的室温拉伸断裂机理曹睿[1] 陈剑虹[1]... 稀有金属材料与工程 2005 58 粉末冶金制备TiAl基合金板材的研究现状及趋势刘峰晓贺跃辉... 稀有金属材料与工程 2005 29 双相TiAl合金α2／γ面电子结构计算与增韧机制分析刘伟东屈华... 稀有金属材料与工程 2005 210 等温变形对γ TiAl合金微观组织的影响黄朝晖稀有金属材料与工程2005 111 TiAl3和Ti／TiAl3非合金化电极n型GaN欧姆接触的实现明帆林红斌... 发光学报 2005 312 TiAl合金微弧氧化陶瓷层高温特性的研究郝建民[1] 叶育德[2]... 材料保护 2005 113 电子束焊接TiAl基合金接头组织结构及其裂纹产生的敏感性吴会强冯吉才... 材料工程 2005 414 激光表面改性Ni基合金／γTiAl合金的扩散连接黄正[2] 罗根香[1]... 焊接 2005 115 低碳钢表面激光熔覆纳米TiAl合金涂层的显微组织沈以赴[1] 黄因慧[1]... 激光杂志 2005 216 层状TiAl基合金损伤机理的研究朱浩[1] 曹睿[2]... 兰州理工大学学报2005 217 全层TiAl基合金断裂机理的原位拉伸研究姚海军[1] 陈剑虹[2]... 兰州理工大学学报 2005 118 r TiAl基合金的室温拉伸性能与断裂韧度的关系曹睿[1] 陈剑虹[1]... 机械工程材料 2005 319 TiAl基合金的表面渗碳行为及其机理江垚贺跃辉... 材料研究学报2005 220 TiAl基合金的高子碳氮共渗与耐磨性车淳山卢锦堂表面工程资讯 2005 221 硼化物细化γTiAl基合金晶粒的机制饶光斌刘奎... 中国有色金属学报2004 F0122 热锻开坯对高铌TiAl合金微观组织的影响苏喜孔[1] 李树索[1]... 中国有色金属学报 2004 823 元素粉末冷轧成形及反应合成制备TiAl合金过滤材料彭超群江垚... 中国有色金属学报 2004 624 电子束表面合金化制备Ti5Si3／TiAl复相合金改性层陈迎春冯吉才中国有色金属学报 2004 1125 γTiAl基合金的韧化机理及途径曹睿[1] 陈剑虹[2]... 材料科学与工程学报 2004 526 TiAl基合金的非晶钎焊王彦芳[1] 王存山[1]... 焊接学报 2004 227 高铌TiAl基合金高温抗氧化性能研究沈勇[1] 丁晓非[2]... 中国腐蚀与防护学报 2004 429 高铌TiAl合金的氧化及其显微结构研究鲁伟贺连龙电子显微学报 2004 430 热处理对TiAl基合金高温抗氧化性的影响丁晓非[1] 谢忠东[1]... 大连水产学院学报 2004 431 TiAl基合金的快速高温气体渗氮工艺无科技开发动态 2004 932 TiAl合金等离子喷涂热障涂层高温氧化后硬度的研究周海陈飞... 表面技术 2004 233 TiAl基合金的快速高温气体渗氮工艺无表面技术 2004 234 TiAl基合金的辉光离子渗氮试验刘宗茂孟永强... 热加工工艺 2004 635 TiAl合金精密铸件缩孔的定量预测王狂飞[2] 李邦盛[1]... 热加工工艺2004 1036 金属间化合物TiAl合金的缺口断裂机制研究曹睿[1] 陈剑虹[2]... 稀有金属 2004 537 Ti 15Cu 15Ni真空钎焊TiAl合金韩明康慧... 航天制造技术 2004 438 α2相滑移系对全片层组织TiAl合金屈服应力影响的初步分析苏继龙胡更开稀有金属材料与工程 2004 839 W，Cr对高铌y TiAl基合金高温抗氧化性能的影响丁晓非沈勇... 稀有金属材料与工程 2004 540 TiAl基合金在快速加热循环热处理过程中的结构失稳彭超群黄伯云稀有金属材料与工程 2004 441 经激光表面晶粒细化TiAl合金的超塑扩散连接及其数学模拟王秀锋林建国... 湘潭大学自然科学学报 2004 442 包套锻造对高Nb TiAl基合金组织的影响徐丽华[1] 徐向俊[1]... 材料工程 2004 843 TiAl基合金中γ／γ界面关系的定量分析陈善华[1] G．舒马赫[2] 材料工程 2004 544 显微组织应变率对全片层TiAl合金室温塑性的影响郑瑞廷[1] 张永刚[2]... 材料科学与工艺 2004 346 镍基合金激光熔覆γTial基合金涂层组织研究李子夫吴国清... 焊接技术 2004 447 确定双相TiAl基合金中γ／γ界面关系的变换矩阵陈善华[1]G.Schumacher[2] 金属学报 2004 948 Ni基合金／γTiAl基合金的超塑扩散连接李子夫吴国清... 航空材料学报 2004 649 双态组织γTiAl基合金的室温拉伸断裂机理的研究曹睿[1] 姚海军[1]... 兰州理工大学学报 2004 350 Ti基钎料在TiAl基合金表面上润湿性的研究樊坤康慧... 北京航空航天大学学报 2004 451 TiAl／IN718合金过渡液相连接段辉平[1] 罗俊[1]... 北京航空航天大学学报 2004 1052 TiAl合金表面等离子喷涂双层涂层组织与性能的研究周海陈飞... 机械工程材料 2004 753 机械合金化和微量添加剂对TiAl基合金显微组织及高温抗氧化性能的影响龙媛媛梁艳... 钛工业进展 2004 254 TiAl合金基本物性的第一原理计算与比较陈律长沙航空职业技术学院学报 2004 255 TiAl合金微弧氧化陶瓷层研究郝建民表面工程资讯 2004 256 显微组织对TiAl合金热腐蚀行为的影响金光熙[1] 乔利杰[1]... 中国有色金属学报 2004 257 片层组织晶粒尺寸对TiAl—14．3Nb合金抗氧化性的影响丁晓非[1] 谢忠东[1]... 大连水产学院学报 2004 158 等离子喷涂CoNiCrAlY＋（ZrO2＋Y2O3）涂层在TiAl合金表面的应用周海姚斌... 热加工工艺 2004 359 大塑性变形反应烧结TiAl合金的高温压缩屈服强度李小强李元元稀有金属材料与工程 2004 360 细晶8.5Nb TiAl基合金的研究闫蕴琪王文生... 稀有金属材料与工程2004 261 微量C，B对高铌TiAl合金显微组织与力学性能的影响李书江王艳丽... 稀有金属材料与工程 2004 262 全片层γTiAl合金显微组织对断裂行为的影响孙志鹏郑瑞廷... 稀有金属材料与工程 2004 263 不同钎料对TiAl基合金与40Cr钎焊接头强度的影响刘景峰[1] 朱颖[1]... 焊接 2004 264 元素si对TiAl合金抗氧化性能的影响董利民崔玉友... 金属学报 2004 465 TiAl基合金排气阀立式离心铸造充型及凝固过程数值模拟吴士平郭景杰... 金属学报 2004 366 Mn和V对TiAl合金热腐蚀的影响金光熙[1] 乔利杰[1]... 金属学报2004 267 元素粉法制备TiAl基合金板材刘峰晓贺跃辉... 材料导报 2004 368 循环热处理过程中TiAl基合金细小全层片组织的形成彭超群[1] 舒畅[2]... 有色金属 2003 169 近γ TiAl合金的工业规模等温锻造黄金昌稀有金属快报 2003 970 γ—TiAl合金的研究与开发黄金昌阎蕴琪稀有金属快报 2003 671 德国开发航空发动机和汽车用γ—TiAl合金黄金昌稀有金属快报 2003 272 γ TiAl合金的空蚀行为龙霓东[1] 龙亚东[2]... 中国有色金属学报2003 573 TiAl合金中的γ→α析出转变行为李臻熙曹春晓中国有色金属学报2003 474 TiAl基合金低温超塑性变形的力学行为张俊红[1] 黄伯云[1]... 中国有色金属学报 2003 275 片层晶粒体积分数对双态组织γ—TiAl基合金室温力学性能的影响郑瑞廷[1] 张永刚[1]... 中国有色金属学报 2003 276 全片层（PST）γ—TiAl基合金单轴拉伸塑性分析苏继龙周宝昆安徽工业大学学报 2003 177 全片层TiAl合金临界屈服应力及影响因素的细观研究苏继龙胡更开材料科学与工程学报 2003 478 TiAl（W,Si）合金的高分辨率透射电镜研究张国才上海钢研 2003 179 TiAl合金排气阀的研究和开发进展欧阳鸿武刘咏... 内燃机工程 2003 480 Nb含量对TiAl—Nb合金相组成及氧化动力学的影响丁晓非[1] 沈勇[2]... 大连水产学院学报 2003 182 TiAl—B合金中TiB2微观形态的主要存在方式高文理[1] 张虎[2]... 铸造技术 2003 383 TiAl基合金的超塑性变形机理鲁世强[1] 黄伯云[2]... 稀有金属材料与工程 2003 784 TiAl—B合金细棒状十字形TiB2的生长特征高文理[1] 张虎[2]... 稀有金属材料与工程 2003 385 全层状TiAl合金室温拉伸性能的影响因素唐建成贺跃辉... 稀有金属材料与工程 2003 386 提高TiAl基合金室温塑性的方法孔丹涛陈子勇... 稀有金属材料与工程2003 287 室温变形γ—TiAl基合金中形变孪晶与α2片的交截机制李臻熙曹春晓稀有金属材料与工程 2003 288 晶界对全片层组织γ—TiAl合金断裂韧性的影响郑瑞廷[1] 张永刚[2]... 稀有金属材料与工程 2003 1289 合金γTiAl价电子结构的计算及其力学性能刘伟东刘志林... 稀有金属材料与工程 2003 1190 NiCrdMoNb合金化层对TiAl金属间化合物抗氧化性能的影响郑传林[1] 徐重[2]... 稀有金属材料与工程 2003 191 铌和钨对γTiAl基合金热稳定性的影响丁晓非[1] 沈勇[1]... 材料工程2003 1292 ISM方法熔炼TiAl合金过程中热爆成因分析苏彦庆郭景杰... 材料科学与工艺 2003 293 高温用γ—TiAl合金的钎焊秦川稀有金属与硬质合金 2003 294 液相渗si提高TiAl基合金的高温抗氧化性熊华平毛唯... 金属学报2003 795 淬火／回火热处理对TiAl基合金晶粒细化的影响何双珍贺跃辉... 航空材料学报 2003 396 一种变应变速率组合的TiAl合金细晶方法探讨黄朝晖李园春... 航空材料学报 2003 297 TiAl基合金断裂情况的研究现状及发展趋势曹睿陈剑虹... 甘肃工业大学学报 2003 198 NH4CL对TiAl基合金渗氮的影响袁赵欣赵斌... 机械工程材料 2003 399 直接热处理细化铸态TiAl基合金的研究进展何双珍贺跃辉... 材料导报2003 6100 TiAl基合金排气阀的研制和应用前景欧阳鸿武刘咏... 材料导报 2003 4101 TiAl基合金在汽车发动机上的应用张小明稀有金属快报 2002 10102 硬质合金WC—TiAlN超硬纳米复合涂层的显微结构、力学性能与应用J.S.Yoon 李沐山国外难熔金属与硬质材料 2002 2103 TiAl合金激光表面合金层中TiC凝固生长形态及机制陈瑶王华明中国有色金属学报 2002 5104 两步热处理制备高延性TiAl基合金机理唐建成黄伯云... 中国有色金属学报 2002 2105 粉末冶金TiAl合金排气门的研制欧阳鸿武刘咏... 中国有色金属学报2002 2106 高Nb—TiAl基合金锻压饼材的拉伸性能王文胜阎蕴琪... 理化检验：物理分册 2002 4107 TiAl—B合金片状TiB2晶体表面结构及生长机理张虎[1] 高文理[2]... 复合材料学报 2002 2108 粉末冶金法制备TiAl基合金王尔德李小强... 粉末冶金技术 2002 5 109 TiAl基合金杆形件铸造缺陷与铸造方法的关系苏彦庆刘畅... 特种铸造及有色合金 2002 5110 TiAl基合金与陶瓷界面反应的研究王家芳王健农... 特种铸造及有色合金 2002 5112 合金元素Nb在TiAl高温氧化行为中的作用程晓英万晓景... 中国腐蚀与防护学报 2002 2113 蠕变TiAl基合金形变孪晶的形成张鸿贺连龙... 电子显微学报 2002 5 114 高温变形TiAl双相合金难变形区的再结晶张绍远[1] 赵兴国[2]... 电子显微学报 2002 5115 TiAl合金晶界的计算模拟及原子像对照周龙光贺连龙... 电子显微学报 2002 3116 TiAl（γ）基钛合金的研究与应用钱九红[1] 祁学忠[2] 稀有金属 2002 6 117 粉末冶金TiAl基合金排气门的研制欧阳鸿武刘咏... 汽车技术 2002 1 118 循环热处理工艺对于双态复相γ—TiAl基合金室温拉伸性能的影响郑瑞廷张永刚... 稀有金属材料与工程 2002 6119 TiAl基合金涡轮熔模型壳离心精密铸造(东西农家整理) 苏彦庆郭景杰... 稀有金属材料与工程 2002 4120 快速加热循环热处理细化TiAl基合金的显微组织研究彭超群黄伯云... 稀有金属材料与工程 2002 3121 一种高铌TiAl合金的蠕变性能李书江刘自成... 稀有金属材料与工程2002 1122 用正电子湮没技术研究不同化学成分的二元TiAl合金中的微观缺陷邓文[1] 熊良钺[2]... 核技术 2002 8123 大有前途的γ—TiAl合金增压器涡轮李积轩柴油机 2002 2124 用喷丸表面处理方法提高TiAl基合金抗氧化性能彭补之材料保护 2002 8125 轿车涡轮增压器用耐热铸造TiAl合金铁井利光蒋修治国外内燃机2002 5126 热处理对TiAl基铸造合金组织形态的影响王飞张澜庭... 材料工程2002 5127 含硅合金熔体对TiAl基合金表面改性的研究熊华平李晓红... 材料工程 2002 3128 TiAl—B合金凝固过程中初生TiB2的固—液界面形态演变特征高文理[1] 张虎[2]... 材料工程 2002 2129 快速加热循环热处理对TiAl基合金显微组织的影响彭超群黄伯云... 材料工程 2002 2130 金属间化合物TiAl（W,Si）合金的蠕变行为和机制周兰章郭建亭... 航空学报 2002 4131 TiAl—B合金中初生TiB2晶体的表面形貌和形成机制高文理[1] 张虎[2]... 材料科学与工艺 2002 4132 热处理对TiAl基合金相变和显微组织的影响彭超群黄伯云... 材料科学与工艺 2002 3133 B和C对铸造TiAl基合金宏观和显微组织的影响董利民崔玉友... 金属学报 2002 6134 TiAl基合金新材料研究及精密成形陈玉勇孔凡涛金属学报 2002 11 135 非晶晶化制备细晶TiAl基合金张俊红黄伯云... 航空材料学报 2002 4 136 TiAl金属间化合物合金碳元素脉冲激光表面合金化显微组织及TiC快速凝固生长形态研究陈瑶[1] 王华明[2] 应用激光 2002 2137 TiAlB合金中初生TiB2的形貌及其形成机理张虎[1] 高文理[2]... 北京航空航天大学学报 2002 5138 加热速度对TiAl基合金显微组织的影响彭超群黄伯云... 中南工业大学学报 2002 1139 TiAl基合金的激光表面处理辛艳辉林建国钛工业进展 2002 2140 TiAl基合金的超塑性力学性能鲁世强[1] 黄伯云[2]... 材料导报 2002 6141 TiAl基合金板材制备技术的发展现状张俊红黄伯云... 材料导报 2002 2142 γ—TiAl基合金快速熔凝组织转变的规律吴国清[1] 林建国[2]... 材料研究学报 2002 4143 TiAl—RE合金中稀土相的形成机理沈军马学著... 中国稀土学报 2002 5144 包套轧制制备TiAl基合金板材张俊红黄伯云... 中国有色金属学报2001 6145 γ—TiAl基合金的表面激光处理及超塑性扩散连接吴国清阮中健...中国有色金属学报 2001 5146 TiAl基合金的工艺—显微组织—力学性能关系彭超群黄伯云... 中国有色金属学报 2001 4147 TiAl基合金的氧化分层曲恒磊周廉... 中国有色金属学报 2001 3148 α2板条在TiAl合金全层状组织形变和断裂中的作用陆水浩[1] 张永刚[2]... 中国有色金属学报 2001 1149 TiAl合金设计与成形方法彭超群黄伯云... 粉末冶金技术 2001 5150 机械球磨与反应烧结制备TiAl基合金李小强[1] 胡连喜[2]... 粉末冶金技术 2001 3151 热等静压对粉末冶金TiAl合金显微组织和相成分的影响刘咏黄伯云... 粉末冶金技术 2001 3152 TiAl合金晶体缺陷的计算机模拟研究王文军[1] 王天民[2]... 兰州大学学报：自然科学版 2001 5155 TiAl基合金中的相变诱发位错网梁伟张绍远... 电子显微学报 2001 4 156 双相TiAl基合金的室温位错滑移特征杨晓华[1] 梁伟[2]... 电子显微学报 2001 2157 TiAl合金增压器涡轮的铸造林凡[1] 耿瑞山[2]... 热加工工艺 2001 5 158 TiAl基合金的表面处理方法赵斌[1] 吴建生[2]... 稀有金属 2001 5 159 低铬合金化TiAl的高温氧化曲恒磊[1] 魏海荣[2]... 稀有金属 2001 2 160 大晶粒TiAl基合金的超塑性变形行为孙锋[1] 林栋Liang[2] 上海交通大学学报 2001 3161 γ—TiAl基合金块状组织中孪晶与反相畴界的相互作用史晶宇[1] 张永刚[2]... 稀有金属材料与工程 2001 5162 快速凝固TiAl合金冷却速度的计算沈军马学著... 稀有金属材料与工程 2001 4163 全片层TiAl基合金的屈服强度与显微组织关系付连峰[1] 林建国[2]... 稀有金属材料与工程 2001 3164 γ—TiAl金属间化合物合金激光表面合金化改性刘秀波于利根... 稀有金属材料与工程 2001 3165 γ—TiAl基金属间化合物合金的显微组织与内应力研究郭富安张永刚... 稀有金属材料与工程 2001 2166 层片状γ—TiAl合金室温循环变形中的孪生行为宋西平[1] 陈国良[2]... 稀有金属材料与工程 2001 2167 全层状TiAl基合金断裂机理原位观察陆永浩[1] 张永刚[2]... 稀有金属材料与工程 2001 1168 TiAl基合金排气阀离心铸造充型过程数值模拟的试验验证吴士平[1] 郭景杰[2]... 铸造 2001 9169 TiAl基合金／金属型界面反应规律研究盛文斌[1] 郭景杰[2]... 材料工程 2001 8170 快速加热感应热处理对TiAl基合金组织与性能的影响彭超群黄伯云... 材料工程 2001 12171 TiAl基合金熔体离心铸造过程中溢出临界值分析盛文斌杨锐... 材料工程 2001 11176 TiAl基合金连接技术的研究进展刘会杰冯吉才焊接 2001 4177 Nb合金化γ—TiAl的氧化热力学理论分析王兴军常海威... 金属学报2001 8178 TiAl基合金高温气体渗氮赵斌[1] 吴建生[2]... 金属学报 2001 8179 γ—TiAl基合金超塑扩散焊接林建国吴国清... 金属学报 2001 2180 1073—1173K温度范围内TiAl合金的超塑性行为孙坚[1] 贺跃辉[2]... 金属学报 2001 1181 粉末冶金γ—TiAl基合金研究的最新进展刘咏黄伯云... 航空材料学报 2001 4182 部分TiAl基合金的抗氧化性评价曲恒磊[1] 魏海荣[2]... 钛工业进展2001 2183 TiAl基合金的组织演变唐建成黄伯云... 材料导报 2001 4184 片层宽度对全片层TiAl合金蠕变性能的影响林建国[1] 张永刚[2]... 材料研究学报 2001 5185 快速凝固TiAl基合金稀土相显微组织的研究沈军马学著... 中国稀土学报 2001 2186 双相TiAl基合金断裂应变与晶粒大小的关系杨晓华梁伟有色金属2000 4187 TiAl基合金微观变形及显微结构对屈服应力的影响杨晓华[1] 梁伟[2] 有色金属 2000 3188 金属间化合物γ—TiAl基合金的制备技术,性能及应用曲恒磊稀有金属快报 2000 4189 TiAl合金激光表面合金化涂层的组织与耐磨性刘秀波于利根中国有色金属学报 2000 6190 工艺参数对TiAl合金激光表面合金化改性层组织与耐磨性的… 何秀丽王华明中国有色金属学报 2000 6191 用正电子湮没技术研究Zr和Nb在TiAl合金中的行为黄宇阳吴伟明中国有色金属学报 2000 6192 表面喷涂Mo和WC对TiAl基合金耐磨性的影响欧阳鸿武李安湘中国有色金属学报 2000 5193 Nb和A1对γ—Tial基合金高温强度的影响刘自成 Kim,YW 中国有色金属学报 2000 4194 粉末冶金TiAl基合金排气阀的制备及性能刘咏[1] 离景杰[2] 中国有色金属学报 2000 1195 粉末锻造TiAl基合金的显微组织汤金芝刘咏粉末冶金工业 2000 2 196 TiAlNb合金离心铸造过程中溢出临界值分析盛文斌郭景杰特种铸造及有色合金 2000 3197 以Ti／V／Cu、V／Cu为中间层的TiAl合金与40Cr钢的扩散连接何鹏[1] 张秉刚[2] 宇航材料工艺 2000 4198 镍对TiAl合金层片状组织分解的影响毛磊[1] 张继[2] 河北科技大学学报 2000 2199 高Nb—TiAl基合金的开坯锻造闫蕴琪王文生热加工工艺 2000 1200 TiAl合金高温拉伸流变应力与Zener—Hollomon因子的关… 王瑜Law,CC 上海交通大学学报 2000 3201 粉末冶金TiAl基合金显微组织及力学性能的研究刘咏黄伯云稀有金属材料与工程 2000 4202 晶粒尺度和片层厚度对全片层γ—TiAl合金性能的影响曹国鑫林建国稀有金属材料与工程 2000 3203 TiAl基合金的α→γ相变研究进展李臻熙曹春晓稀有金属材料与工程2000 2204 近γ组织TiAl合金的超塑性孙坚[1] 贺跃辉[2] 稀有金属材料与工程2000 1205 TiAl湛合金中的不连续粗化转变汪小平郑运荣材料工程 2000 7206 γ—TiAl金属间化合物合金激光表面合金化组织与摩擦学性能王华明李晓轩航空学报 2000 C00207 TiAl合金高温循环氧化行为及其表面改性研究周春根徐惠彬航空学报2000 1208 SiC陶瓷与TiAl基合金扩散连接接头的强度及断裂路径刘会杰冯吉才焊接 2000 3209 TiAl基合金汽车部件的开发闫蕴琪[1] 张振祺[2] 航空制造技术 2000 5 210 等温锻造态TiAl基合金的超塑性研究丁桦[1] 潘志强[2] 金属学报2000 3211 锻造TiAl基合金的晶粒长大及其动力学分析唐建成黄伯云金属学报2000 1212 TiAl基合金排气阀金属型离心铸造过程内部缺陷分析盛文斌郭景杰航空材料学报 2000 2213 γ—TiAl基合金的工艺,性能和应用张国才钛合金信息 2000 5214 表面状态对铸造TiAl—Fe—V—B合金室温拉伸性能的影响张国才钛合金信息 2000 1215 TiAl基合金高温氧化动力学分析曲恒磊[1] 魏海荣[2] 钛工业进展2000 3216 TiAl基合金的制备闫蕴琪张振祺钛工业进展 2000 1217 TiAl合金的结构特征与物理常数刘文胜[1] 顾松青[2] 材料导报 2000 9 218 TiAl和Mo5Si3金属间化合物基高温结构材料及其合金化研究绑继材料导报 2000 2219 形变孪晶对层状TiAl基合金断裂机制的作用陆永浩[1] 张永刚[2] 材料研究学报 2000 6220 铸态TiAl合金的环境氢脆王建国姚美意材料研究学报 2000 4221 物理气相沉积（PVD）TiN，TiCN和TiAlN涂层硬质合金刀具的车削性能P.C.Jindal 陈满元... 国外难熔金属与硬质材料 1999 2222 微量钪对TiAl基合金高温力学性能的影响尹松波黄伯云中国有色金属学报 1999 2223 微量硼和应变速率对变形TiAl合金室温力学性能的影响王瑜林栋梁中国有色金属学报 1999 1224 双温循环热处理对铸态TiAl基合金显微组织的影响彭超群[1] 孟力平[2] 中国有色金属学报 1999 1225 微弧氧化处理对TiAl合金抗氧化性能的影响唐兆麟[1] Gord.,PS[2] 中国有色金属学报 1999 1226 氯对TiAl基合金高温氧化行为的影响辛丽李铁藩腐蚀科学与防护技术1999 3227 双相TiAl基合金室温塑性变形的微观机制：Ⅲ.变形的协调性与室温塑性梁伟[1] 杨德庄[2] 自然科学进展：国家重点实验室通讯 1999 2228 元素粉末法制备TiAl基合金杨兵粉末冶金技术 1999 4229 影响TiAl合金塑性的电子结构因素周尊行[1] 田安民[2] 结构化学1999 6230 细晶TiAl基合金的高温拉伸力学性能周科朝黄伯云矿冶工程 1999 1 231 TiAl基合金超塑性变形中的位错运动周科朝黄伯云稀有金属 1999 5232 微量硼对形变TiAl合金显微组织和力学性能的影响王瑜上海交通大学学报 1999 7233 热变形态TiAl基合金超塑性拉伸过程中应变速率敏感系数的… 邓忠勇[1] 孙坚[2] 稀有金属材料与工程 1999 4234 燃烧合成TiAl合金结构转变动力学的端部淬火熄灭法分析王学成[1] 张小明[2] 稀有金属材料与工程 1999 3235 TiAl基合金的抗氧化性及其改善() 彭超群黄伯云稀有金属材料与工程 1999 2236 TiAlSn合金ISM熔炼过程中氮元素的熔解与控制苏彦庆任志江铸造1999 7237 真空熔炼TiAl金属间化合物过程中合金元素的挥发行为苏彦庆郭景杰铸造 1999 3238 双相组织TiAl合金在共析温度以下的超塑性孙坚[1] 贺跃辉[2] 材料工程 1999 9239 显微组织对TiAl基合金超塑性的影响邓忠勇黄伯云材料工程 1999 12 240 TiAl合金PST晶体中Ti3Al片层取向对其蠕变性能的影响林建国张永刚航空学报 1999 4241 SiC陶瓷与TiAl合金的真空钎焊刘会杰[1] 陶秋燕[2] 焊接 1999 3 242 TiAl合金汽车气门韩明臣朱昱汽车工艺与材料 1999 4243 铸造TiAl—W—Si合金的组织转变殷为民郭建宁金属学报 1999 1244 一种新型抗蠕变TiAl合金的显微组织分析殷为民郭建亭金属学报1999 1245 77K温度下双相TiAl合金的形变机理刘俊亮林栋梁金属学报 1999 1 246 TiAl基合金离心铸造过程中的层流临界值分析盛文斌郭景杰航空材料学报 1999 3247 二氧化碳对高温下TiAl合金氧化特性的影响陈博时钛合金信息 1999 1 248 γ—TiAl金属间化合物合金激光熔敷高温自润滑耐磨复合材料涂层刘秀波王春敏应用激光 1999 5249 γ—TiAl金属间化合物合金激光表面合金化制备Al2O3／TiAl耐磨？… 王华明李晓轩应用激光 1999 5250 冷却速度对锻造TiAl基合金组织演变的影响唐建成黄伯云中南工业大学学报 1999 2251 用循环热处理细化铸造TiAl基合金的显微组织彭超群黄伯云中南工业大学学报 1999 1252 γ—TiAl基合金的高温氧化性能及防护方法林建国李向阳钛工业进展1999 2253 γ—TiAl合金的晶粒细化及其对力学性能的影响张廷杰稀有金属快报1998 3254 合金化对TiAl基合金性能的影响及机理彭超群中国有色金属学报 1998 A01255 TiAl—Cr合金中的β2相郑运荣汪小平中国有色金属学报 1998 1 256 粉末冶金TiAl合金的研究进展杨兵[1] 谭晓琼[2] 粉末冶金工业 1998 2 257 双相TiAl基合金室温塑性变形的微观机制梁伟[1] 杨德庄[2] 自然科学进展：国家重点实验室通讯 1998 6258 双相TiAl基合金室温塑性变形的微观机制：I.室温变形的微观模式梁伟[1] 杨德庄[2] 自然科学进展：国家重点实验室通讯 1998 5259 浇注时功率（ISM）对TiAl基合金铸件表面质量的影响盛文斌郭景杰特种铸造及有色合金 1998 6261 TiAlSi合金γ相内位错网的电子衍衬分析梁伟黄孝瑛电子显微学报1998 5262 TiAl基合金超塑性变形的力学特征周科朝热加工工艺 1998 3263 Cottrell—Stokes定律和γ—TiAl合金高温形变王瑜林栋梁上海交通大学学报 1998 2264 超塑性TiAl基合金的显微组织特征周科朝黄伯云稀有金属材料与工程1998 6265 γ—TiAl基双相合金片层组织不连续粗化的驱动与动力学王继杰稀有金属材料与工程 1998 3266 TiAl合金PST晶体变形过程与片层界面的交互作用陈明伟陈达材料工程 1998 1267 TiAl—Sb—Mo合金的高温氧化行为和机理陈健[1] 谭毅[2] 材料科学与工艺 1998 4268 TiAl基合金双态组织高温变形的研究欧文沛材料科学与工艺 1998 1 269 微量硼对TiAl合金动态拉伸性能的影响王瑜[1] 周元鑫[2] 金属学报1998 9270 TiAl合金细小全层片组织形成机理张继张志宏金属学报 1998 9271 TiAl合金PST晶体高温蠕变特性及蠕变失稳机制林建国张永刚金属学报 1998 9272 TiAl金属间化合物碳元素激光表面合金化何秀丽郑启光金属学报1998 9273 TiAl基合金高温形变与退火织构张芳金属学报 1998 8274 金属多晶体塑性变形几何分析及双相TiAl基合金的室温塑性梁伟[1] 杨德庄[2] 金属学报 1998 6275 γ—TiAl基双相合金等温分解初生片层组织的相成分与相变应力王继杰宗亚平金属学报 1998 5276 γ—TiAl基双相合金中初生α2／γ片层的界面分析秦高梧[1] 宋丹[2] 金属学报 1998 12277 TiAl基合金固态焊接贺跃辉[1] 郭景杰[2] 金属学报 1998 11278 热变形TiAl基合金的超塑性行为黄伯云[1] 孙坚[2] 金属学报 1998 11 279 γ基TiAl合金中与疲劳裂纹生长相关的异常温度现象任雅琳钛合金信息 1998 2280 γ—TiAl合金的显微组织对其蠕变性能的影响林建国张永刚北京航空航天大学学报 1998 6281 超塑性变形TiAl基合金中的孔洞周科朝黄伯云中南工业大学学报1998 6282 热压反应合成TiAl合金的密度及孔隙分布刘咏黄伯云中南工业大学学报 1998 5283 TiAl合金间化合物在汽车上的应用潜力林建国张永刚钛工业进展1998 2。
航空航天金属间化合物的研究现状摘要：本文主要介绍金属间化合物的分类，现在的研究现状，以及金属间化合物的制备和工艺。
金属间化合物简称IMC(Intem~etallicsCompounds)，主要是指金属元素间、金属元素与类金属元素间形成的化合物，其特点是各元素间既有化学计量的组分，而其成分又可在一定范围内变化从而形成以化合物为基体的固溶体。
为了能在21吐纪保持在航空和航天领域的优势，大力推动了这方面的研究工作，并发展出一种能耐更高温度、比强度更高的新型金属间化合物高温结构材料，给新一代航空和航天器的发展开辟一个新时代。
关键字：航空航天、金属间化合物、引言由于金属间化合物材料在航天航空等国防尖端技术领域和机械、冶金、化工等一般工业领域均有着广阔的应用前景，因此，世界上工业发达的国家都投人大量的人力和资金进行金属间化合物材料的研究。
美国国防部关键技术计划和国家关键技术计划中均将金属间化合物材料列为关键材料之一。
德国和日本等国也有相应的计划。
美国是第一个对金属间化合物燃气轮机涡轮叶片进行试验的国家，在该技术领域居领先地位，而德国、法国和日本主要工作集中在金属间化合物的研究上，而不是应用上。
我国在国家自然科学基金、国家“863”高新技术及国家科技攻关项目中都将金属间化合物结构材料列为重要的研究课题。
金属间化合物是指以金属元素或类金属元素为主构成的二元或多元合金系中出现的中间相化合物。
按照用途可将其分为两类：一类是结构材料，主要是利用其强度、刚度、硬度、耐热性和抗高温蠕变等性能；另一类是功能材料，主要是利用其特殊的光学、电学、声学和热学等特征。
用做结构材料的金属间化合物有多种亚型，其中主要包括镍、铁和钛的铝化物，例如Ni3AI、NiAI、Ti3A1、Ti～及Fe3A1和Fe A1等，它们主要用做高温结构材料。
由于这类高温材料是具有有序结构相的金属间化合物，故又称高温有序合金或高温金属间化合物。
与镍基高温合金相比，这类材料的高温性能更好，可在更高的温度下工作，而且密度小，抗腐蚀能力强，抗蠕变、抗疲劳性能好，因而它们作为新一代飞机发动机、火箭推进系统和空间动力系统的高温结构材料有着极大的竞争力。
TiAl基合金组织热稳定性和演化机制及对力学性能的影响胡锐;王旭阳;杨劼人;傅恒志【摘要】TiAl-base alloys exhibit outstanding balanced mechanical properties at high temperatures,which are considered as important light-weight structural candidates within 650-1000 ℃ in aerospace industry.The microstructures of TiAl alloys are unstable and decompose at evaluated temperatures,which would affect the mechanical properties.Therefore,the thermal stability and the microstructural evolution and the influence on properties have attracted close attentions for a long time.In this paper,the connotation of thermal stability of TiAl-base alloys is introduced.The microstructures evolution and phase transition of TiAl-base alloys under high temperature conditions are discussed and analyzed,including the discon tinuous coarsening of α2/γ lamella and the continuous coarseningof γ lath strip,the decomposition of α2 phase and the change of B2 (ω) phase.The effects of temperature,time,alloying elements and thermal load on microstructures,thermal stability and mechanical properties of TiAl alloy are summarized and summarized.Finally,the research direction of thermal stability of TiAl alloy is summarized and forecasted.%TiAl基合金由于其优异的综合高温力学及物理性能,成为航空航天轻质高温结构的重要备选材料,其目标使用温度范围在650～1000℃.TiAl基合金组织在高温长时服役条件下的稳定程度及演化对其力学性能有重要的影响,因此TiAl基合金组织及性能的热稳定性长期以来一直备受关注.介绍了TiAl基合金热稳定性研究内涵,对TiAl基合金在高温条件下的组织演化、相转变现象及机理进行了讨论和分析,包括α2/γ片层团的不连续粗化、γ板条的连续粗化、α2相的分解以及B2 (ω)相的变化.归纳总结了主要影响因素(合金元素、温度、时间、热载荷)对TiAl合金显微组织和力学性能热稳定的影响规律及机制.最后对TiAl合金热稳定性的研究方向进行了总结和展望.【期刊名称】《航空制造技术》【年(卷),期】2017(000)023【总页数】10页(P30-39)【关键词】TiAl金属间化合物;显微组织;热稳定性;力学性能【作者】胡锐;王旭阳;杨劼人;傅恒志【作者单位】西北工业大学凝固技术国家重点实验室,西安710072;西北工业大学凝固技术国家重点实验室,西安710072;西北工业大学凝固技术国家重点实验室,西安710072;西北工业大学凝固技术国家重点实验室,西安710072【正文语种】中文TiAl基金属间化合物具有低密度、高熔点、高弹性模量以及高温下抗蠕变、抗氧化能力好等优点[1]，使其成为极具发展潜力的轻质耐热结构材料，近20年来受到密切关注，被认为是650～1000℃温度范围内替代高温合金的唯一候选材料。
