SG-A023 室内采暖辅助设置及散热器安装检验批验收记录

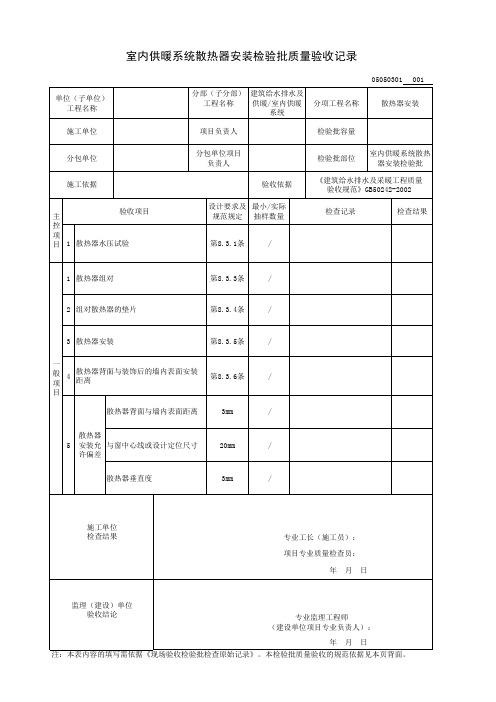

室内供暖系统散热器安装检验批质量验收记录
05050301001
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分
可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要
主控项目
8.3.1 散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。

试验压力如设计无要求时应为工作压力的1.5倍，但不小于0.6MPa。

检验方法：试验时间为2～3min，压力不降且不渗不漏。

一般项目
8.3.3 散热器组对应平直紧密，组对后的平直度应符合表8.3.3规定。

检验方法：拉线和尺量。

1 组对散热器垫片应使用成品，组对后垫片外露不应大于1mm。

2 散热器垫片材质当设计无要求时，应采用耐热橡胶。

检验方法：观察和尺量检查。

8.3.5 散热器支架、托架安装，位置应准确，埋设牢固。

散热器支架、托架数量，应符合设计或产品说明书要求。

如设计未注时，则应符合表8.3.5的规定。

检验方法：现场清点检查
8.3.6 散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。

如设计未注明，应为30mm。

检验方法：尺量检查。

8.3.7 散热器安装允许偏差应符合表8.3.7的规定。

室内供暖系统调试检验批质量验收记录项目名称：室内供暖系统调试检验批验收日期：XXXX年XX月XX日一、验收目的：本次验收旨在检验室内供暖系统的安装及调试质量，确保系统能够稳定运行，达到设计要求，并符合相关标准和规范的要求。

二、验收内容：1.查看供暖系统元件和设备的安装质量及固定情况，如热水锅炉、供暖泵、散热器、管道等。

2.检查供暖系统的安全装置是否完好有效，如压力表、温度表、安全阀等。

3.检验供暖系统的主要参数，如供暖温度、热水供应温度、供暖水流量、压力等是否符合设计要求。

4.测试供暖系统运行状态，包括启动、停止、调节等操作，确保系统正常运行，无异常噪音和漏水现象。

5.检查室内供暖温度分布情况，调节阀的工作情况等。

三、验收流程：1.材料准备：（1）供暖系统设计图纸、规范等文件。

（2）验收记录表格及相关记录表格。

（3）测量工具，如温度计、流量计等。

2.验收前准备：（1）查阅设计文件，了解供暖系统的设计要求。

（2）检查元件和设备的安装质量，包括固定情况、密封情况等。

（3）检查安全装置的完好性，确保其正常工作。

3.验收过程：（1）检测供暖系统的主要参数，如供暖温度、热水供应温度、供暖水流量、压力等，并将结果记录在表格上。

（2）进行供暖系统的启动和停止操作，观察系统的运行状态和响应情况。

（3）调节阀的工作情况，检查室内供暖温度的分布情况。

4.验收结果：（1）供暖系统元件和设备的安装质量及固定情况良好，无影响供暖系统正常运行的问题。

（2）供暖系统的安全装置完好有效，并能够正常工作。

（3）供暖系统的主要参数符合设计要求。

（4）供暖系统无异常噪音和漏水现象。

（5）室内供暖温度分布均匀，调节阀工作正常。

四、备注：经过本次室内供暖系统调试检验批的质量验收，系统运行正常，达到设计要求，并满足相关标准和规范的要求。

同时，对于调节阀和室内供暖温度分布的情况，可以进一步根据需要进行优化和改进。

本次验收记录将作为室内供暖系统的质量证明文件，在以后的维护和使用过程中有重要参考价值。

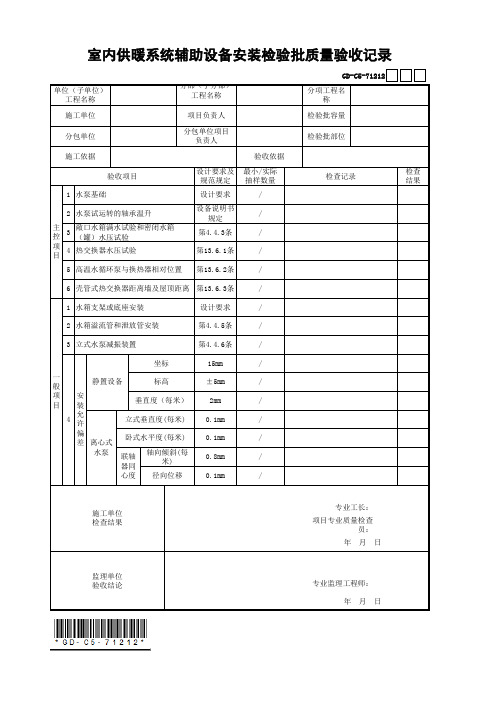

室内供暖系统辅助设备安装检验批质量验收记录日期：xxxx年xx月xx日地点：xxxx地区xxx建筑工地一、项目概述本次工程验收为室内供暖系统辅助设备安装检验批质量验收。

该工程包括供暖系统辅助设备的安装、调试等工作。

二、质量验收人员1. 验收单位：xxxx工程质量监督机构2. 验收人员：xxx，xxx，xxx三、质量验收内容及标准1.安装质量：设备安装牢固，连接紧密，不出现松动、错位等问题。

2.配套设备：配套电缆、接线盒、开关等设备齐全，符合设计要求。

3.调试工作：设备运行正常，供暖系统能够正常工作，供暖效果符合设计要求。

四、质量验收过程1.设备安装在验收前，施工单位对安装人员进行培训，确保其具备安装工作所需的技能和知识。

1.1安装现场检查安装现场，包括室内供暖设备的安装位置、安装环境等，确保安装符合相关规范和设计要求。

1.2安装过程检查安装过程中的关键节点，如固定设备、连接管道、安装配套设备等，核对是否符合相关规范和要求。

1.3安装质量检查安装质量，包括设备是否牢固安装、连接是否松动、错位等现象。

2.配套设备验收检查安装设备中的配套电缆、接线盒、开关等是否齐全，并核对与设计要求是否一致。

3.设备调试进行设备调试，确保整个供暖系统能够正常运行。

3.1调试过程检查调试过程中的各个步骤，确保按照相关规范和要求进行调试。

3.2系统运行检查整个供暖系统的运行状态，确保供暖效果符合设计要求。

五、质量验收结果根据上述质量验收内容，对供暖系统辅助设备安装检验批进行了详细检查。

1.安装质量：设备安装牢固，连接紧密，无松动、错位等问题。

评定结果：合格。

2.配套设备：配套电缆、接线盒、开关等设备齐全，与设计要求一致。

评定结果：合格。

3.调试工作：设备运行正常，供暖系统能够正常工作，供暖效果符合设计要求。

评定结果：合格。

六、质量验收结论此次室内供暖系统辅助设备安装检验批质量验收结果为合格。

经验收单位对施工单位在设备安装、配套设备和系统调试等方面的工作表示满意，并对其在本次工程中所做的努力和贡献表示感谢。

散热器安装隐蔽工程验收记录一、工程概况项目名称：XX建筑物散热器安装工程工程地点：XX市XX区XX路XX号施工单位：XX建筑工程有限公司监理单位：XX监理有限公司施工期限：XX年XX月XX日至XX年XX月XX日二、施工内容1.本次施工范围包括安装XX个散热器，散热器型号为XX，规格为XX。

2.施工过程中需按照设计图纸要求，合理布置散热器位置，并确保安装牢固、连接管道密封。

三、施工过程记录1.施工单位按照设计图纸要求和安装规范进行了散热器的位置确定。

检查了墙体结构承重能力，并根据结构要求选择了合适的固定方式。

散热器位置设置合理，无遮挡。

2.散热器的安装过程中，施工单位严格按照安装要求进行操作，确保安装质量。

散热器与支架相连接处采用螺栓固定，并添加了防松装置，确保固定牢固，连接管道采用专用密封胶进行密封，无渗漏。

3.施工过程中，施工单位采取了措施以防止灰尘、碎屑等杂物产生，确保施工区域整洁，无垃圾堆积。

4.散热器安装完成后，施工单位对施工现场进行了清理，保持了工程区域的清洁和整洁。

四、隐蔽工程验收1.在散热器安装完毕前，监理单位对散热器位置、固定方式、连接管道等进行了验收。

验收结果表明，施工单位按照要求进行了施工，安装质量符合设计要求。

2.隐蔽工程验收前，监理单位进行了现场检查，确保不影响散热器的正常使用，并对散热器进行了外观质量检查，未发现明显的表面麻面、划痕等瑕疵。

五、工程质量评定1.散热器安装工程施工规范，符合设计要求和施工图纸要求。

2.散热器安装固定牢固，连接管道密封良好，无明显渗漏现象。

3.散热器位置设置合理，无遮挡，不影响正常使用。

4.散热器外观质量良好，无明显瑕疵。

六、存在问题和处理意见1.散热器安装过程中，由于部分墙体局部凹凸不平，导致支架底部与墙面接触不紧密。

需要进行调整和加固，确保固定牢固。

2.部分连接管道的密封胶存在一定程度的渗漏现象，需要进行重新密封，确保无渗漏。

3.部分散热器表面存在明显的麻面和划痕，需要进行修复，确保外观质量良好。
