湘教版九年级(上)期末物理试题新编

选择题生活中的许多现象都与我们学过的物理知识有关,下列说法正确的是A.尘土飞扬，说明分子在不停地做无规则运动B.钻木取火,利用热传递来改变物体的内能C.人工湖能调节气温，利用水的比热容大D.夏天吃冰糕，看到冰糕周围冒“白气”是汽化现象【答案】C【解析】A．尘土飞扬是固体小颗粒的机械运动，不能说明分子在不停地做无规则运动，故A错误；B．钻木取火，克服摩擦做功，将机械能转化为内能，故B错误；C．人工湖能调节气温，是因为水的比热容大，吸收或放出相同的热量时，水的温度变化小，故C正确；D．冰糕周围冒出的“白气”是水蒸气液化形成的小水滴，故D错误。

选择题下列有关热机的说法正确的是A.柴油机顶部是火花塞，吸气冲程吸入的是空气B.热机的工作原理是将内能转化为机械能C.内燃机压缩冲程时，内能减少，温度升高D.热机效率可以等于1【答案】B【解析】A．柴油机与汽油机结构上存在差异，柴油机顶部是喷油嘴，吸气冲程吸入的是空气。

故A错误；B．热机是将燃料燃烧释放出的内能转化为活塞机械能的机器。

故B 正确；C．内燃机是最常见的热机。

在内燃机的压缩冲程，活塞压缩燃气做功，使工作物质的内能增加，温度升高，体积减小，压强增大。

故C 错误；D．热机工作过程中，尾气带走大量的热量，另外燃料不可能完全燃烧，克服机械摩擦及机械散热损失能量等，所以热机获得的有用机械能很少，机械效率远小于1,故D错误。

选择题下列关于电学知识说法正确的是A. 验电器的工作原理是异种电荷相互排斥B. 金属靠自由电子导电C. 导体的电阻大小只跟导体的长度、横截面积有关D. 人们规定负电荷的运动方向为电流的方向【答案】B【解析】A. 验电器的工作原理是同种电荷相互排斥，故A错误；B. 金属中有大量的自由电子，金属导电依靠的是自由电子，故B正确；C. 导体的电阻大小跟导体的长度、横截面积、材料都有关，故C错误；D. 人们规定正电荷的运动方向为电流的方向，故D错误。

选择题下列说法中，正确的是（）A. 灯丝、碳棒、发光二极管（LED）都由导体制成B. 给手机充电时，手机的电池相当于电源C. 闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极D. 导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比【答案】C【解析】二极管属于半导体材料；电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；在电源的外部，电流的方向是从电源正极出发，经用电器回到电源负极；电阻是导体本身的一种性质。

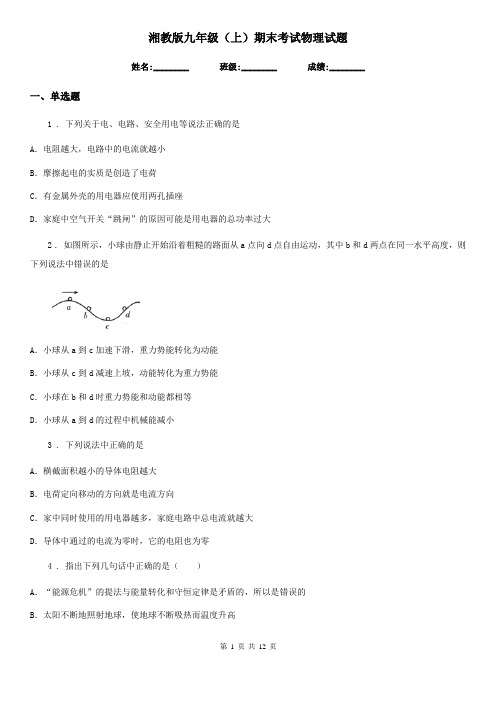

湘教版九年级（上）期末考试物理试题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列关于电、电路、安全用电等说法正确的是A．电阻越大，电路中的电流就越小B．摩擦起电的实质是创造了电荷C．有金属外壳的用电器应使用两孔插座D．家庭中空气开关“跳闸”的原因可能是用电器的总功率过大2 . 如图所示，小球由静止开始沿着粗糙的路面从a点向d点自由运动，其中b和d两点在同一水平高度，则下列说法中错误的是A．小球从a到c加速下滑，重力势能转化为动能B．小球从c到d减速上坡，动能转化为重力势能C．小球在b和d时重力势能和动能都相等D．小球从a到d的过程中机械能减小3 . 下列说法中正确的是A．横截面积越小的导体电阻越大B．电荷定向移动的方向就是电流方向C．家中同时使用的用电器越多，家庭电路中总电流就越大D．导体中通过的电流为零时，它的电阻也为零4 . 指出下列几句话中正确的是（）A．“能源危机”的提法与能量转化和守恒定律是矛盾的，所以是错误的B．太阳不断地照射地球，使地球不断吸热而温度升高C．地球上现有的燃料如石油、煤、天然气等是有限的，但能量的来源是无限的D．能量转化和守恒定律的适用范围是地球内5 . 在国际单位制中，质量的基本单位是（）A．牛顿B．千克C．焦耳D．米6 . 以下说法正确的是（）A．冷水一定比热水的内能小，是因为冷水温度较低B．内燃机的冷却液需要用比热容较大的物质C．用火炉烧水，是通过做功的方法增加水的内能D．中午海滩上沙子比水热，是因为水的比热容较小7 . 如图所示是桂林著名的举重运动员石智勇在奥运会上举重的情景，举重过程中经历了托起杠铃和举着杠铃保持不动两个过程。

下列关于人对杠铃是否做功的判断正确的是（）A．两个过程中均做了功B．两个过程中均不做功C．托起杠铃的过程做了功，举着杠铃不动的过程不做功D．托起杠铃的过程不做功，举着杠铃不动的过程做了功8 . 关于温度、内能和热量，下列说法正确的是（）A．温度相同的物体内能一定相等B．物体的温度越高，所含的热量越多C．汽油机做功冲程燃气的内能增加D．温度相同的物体接触时不发生热传递9 . 如图与电有关的设备中，下列说法正确的是（）A．甲图中的电能表是用于测量用电器电功率的仪表B．乙图中三角插头的其中一个脚与用电器金属外壳连接C．丙图中无人机的电动机在工作时将机械能转化为电能D．丁图中POS机检测头利用的电磁感应原理是安培首先发现的10 . 关于机械效率，下列说法中正确的是A．做功越多的机械，机械效率越低B．越省力的机械，机械效率越高C．总功相同的情况下，额外功越多的，机械效率越低D．只要设计合理，对机械精密加工，机械效率可达二、填空题11 . 手机是人们常用的通信工具，移动网络让我们的生活悄悄发生改变，打电话、微信聊天等服务是通过________(填“超声波”“次声波”或“电磁波”)来传递信号的，它在真空中的传播速度约为________m/s；使用手机时，________能转化为电能．12 . 如图所示，小明在荡秋千时，别人把他推高一下后，他就来回悠荡。

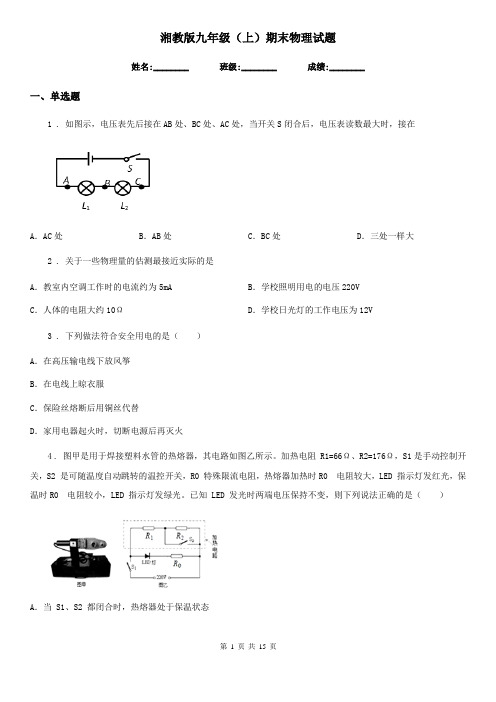

湘教版九年级（上）期末物理试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在A．AC处B．AB处C．BC处D．三处一样大2 . 关于一些物理量的估测最接近实际的是A．教室内空调工作时的电流约为5mA B．学校照明用电的电压220VC．人体的电阻大约10ΩD．学校日光灯的工作电压为12V3 . 下列做法符合安全用电的是（）A．在高压输电线下放风筝B．在电线上晾衣服C．保险丝熔断后用铜丝代替D．家用电器起火时，切断电源后再灭火4 . 图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。

加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2 是可随温度自动跳转的温控开关，R0 特殊限流电阻，热熔器加热时R0 电阻较大，LED 指示灯发红光，保温时R0 电阻较小，LED 指示灯发绿光。

已知 LED 发光时两端电压保持不变，则下列说法正确的是（）A．当 S1、S2 都闭合时，热熔器处于保温状态B．保温状态时加热电路的电功率是200WC．发红光时LED的电流等于发绿光时 LED 的电流D．当 S1闭合，S2断开时，R1 的功率大于R2 的功率5 . 图中各电路元件的连接均正确，两个小灯泡均正常工作，甲、乙为两个电表，则A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表6 . 通电螺线管的上方放一个小磁针，小磁针静止时的方向如图所示，下列说法中哪一种是正确的A．通电螺线管c端为N极，电源a端为正极B．通电螺线管c端为N极，电源a端为负极C．通电螺线管d端为N极，电源b端为正极D．通电螺线管d端为N极，电源b端为负极7 . 把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（）A．水果电池把化学能转化为电能B．水果电池把电能转化为化学能C．水果电池把内能转化为电能D．金属片B是水果电池的正极8 . 小明想利用如图所示装置探究“电流通过导体产生的热量与电阻大小的关系”。

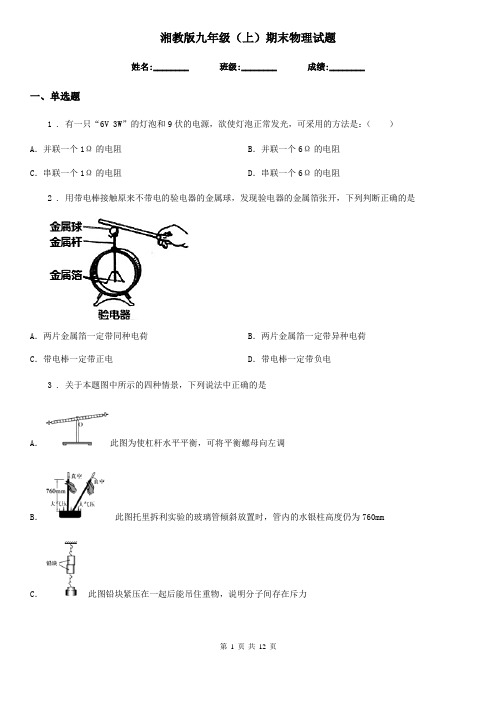

湘教版九年级（上）期末物理试题姓名:________ 班级:________ 成绩:________一、单选题1 . 有一只“6V 3W”的灯泡和9伏的电源，欲使灯泡正常发光，可采用的方法是：（）A．并联一个1Ω的电阻B．并联一个6Ω的电阻C．串联一个1Ω的电阻D．串联一个6Ω的电阻2 . 用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是A．两片金属箔一定带同种电荷B．两片金属箔一定带异种电荷C．带电棒一定带正电D．带电棒一定带负电3 . 关于本题图中所示的四种情景，下列说法中正确的是A．此图为使杠杆水平平衡，可将平衡螺母向左调B．此图托里拆利实验的玻璃管倾斜放置时，管内的水银柱高度仍为760mmC．此图铅块紧压在一起后能吊住重物，说明分子间存在斥力D．此图向饮料管A中吹气时，饮料管B中的液面会下降4 . 压敏电阻的阻值随所受压力的增大而减小，现要设计一个电路，使得压力增大时电表示数减小，符合要求的电路是A．B．C．D．5 . 关于温度、热量和内能，下列说法中正确的是（）A．因为物体的内能和温度有关，只要物体的温度不变，物体的内能就一定不变B．物体吸收热量，内能增多，温度一定升高C．热量总是从内能多的物体向内能少的物体传递D．做功可以使物体的内能转化为机械能6 . 如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁铁，底座内装有电磁铁．给盆栽浇水后，下面说法正确的是A．盆栽受到的磁力大小不变B．盆栽一定落在底座上C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流7 . 小明有一款“收音机钢笔”，它的频道调节、音量调节、耳机插孔、音响等配置一个都不少．笔内有内置电池，当书写的时候，笔端摇摇摆摆就能给电池储存电能．关于此笔（）A．笔端摇摇摆摆产生电流是因为电流的磁效应B．给内置电池充电的过程是将机械能转化为电能C．收音机是靠电磁波来传递信息的D．音响中的扬声器是根据电磁感应原理制成的8 . 对下列各物理量的估测，最接近实际的是A．一只麻雀的质量约3kg B．成人正常行走的步长约50mmC．中学生上一层楼做功约1800J D．电视机正常工作电流约5A9 . 有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手，S1断开）以及光敏开关S2（天黑时S2闭合，天亮时S2断开）控制电路，达到目的，请根据上述描述，符合这一情况的电路是B．A．C．D．10 . 关于家庭电器中电器安装的说法错误的是（）A．开关应接在火线上B．螺丝口灯泡的螺丝套一定要接在零线上C．开关应和灯泡并联D．三孔插座应有接地线二、填空题11 . （2017•威海卷）如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0～3A．当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为______Ω，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是________W．12 . 如图是茜茜家的电能表，她家同时使用的用电器总功率不超过______W．茜茜打开一台“220V 40W”的电风扇（其它用电器均未工作），当电风扇工作半小时，电能表的转盘转______转．13 . 如图所示.用细线悬挂的磁体AB.磁极未知。

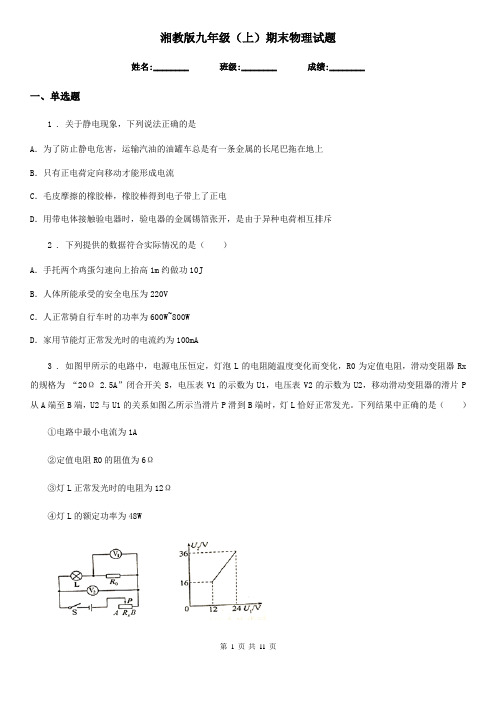

湘教版九年级（上）期末物理试题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于静电现象，下列说法正确的是A．为了防止静电危害，运输汽油的油罐车总是有一条金属的长尾巴拖在地上B．只有正电荷定向移动才能形成电流C．毛皮摩擦的橡胶棒，橡胶棒得到电子带上了正电D．用带电体接触验电器时，验电器的金属锡箔张开，是由于异种电荷相互排斥2 . 下列提供的数据符合实际情况的是（）A．手托两个鸡蛋匀速向上抬高1m约做功10JB．人体所能承受的安全电压为220VC．人正常骑自行车时的功率为600W~800WD．家用节能灯正常发光时的电流约为100mA3 . 如图甲所示的电路中，电源电压恒定，灯泡L的电阻随温度变化而变化，R0为定值电阻，滑动变阻器Rx 的规格为“20Ω 2.5A”闭合开关S，电压表V1的示数为U1，电压表V2的示数为U2，移动滑动变阻器的滑片P 从A端至B端，U2与U1的关系如图乙所示当滑片P滑到B端时，灯L恰好正常发光。

下列结果中正确的是（）①电路中最小电流为1A②定值电阻R0的阻值为6Ω③灯L正常发光时的电阻为12Ω④灯L的额定功率为48WA．只有①正确B．只有②③正确C．只有①③正确D．①②③④都正确4 . 下列说法中正确的是（）A．两灯串联，但L1较亮，则L1的电流较大B．单位质量某种物质温度升高1℃所吸收的热量，叫做这种物质的比热容C．使用电流表时，可以将电流表直接接在电源两极上D．搓手时感到手发热，说明热传递能够改变内能．5 . 如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（）A．该实验装置是为了探究电流产生的热量与电阻的关系B．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少C．不改变导线的连接方式，将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系D．不改变导线的连接方式，将右边容器上方的5Ω电阻丝也放入右边容器内，就可以探究电流产生的热量与电阻的关系6 . 某家庭电路的组成如图所示。

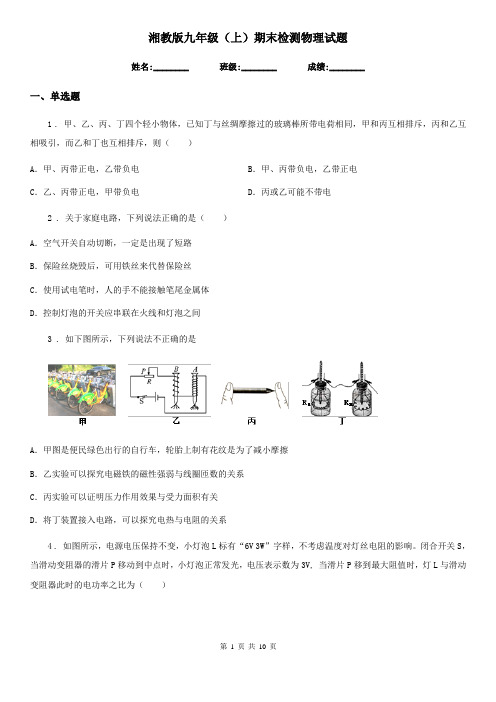

湘教版九年级（上）期末检测物理试题姓名:________ 班级:________ 成绩:________一、单选题1 . 甲、乙、丙、丁四个轻小物体，已知丁与丝绸摩擦过的玻璃棒所带电荷相同，甲和丙互相排斥，丙和乙互相吸引，而乙和丁也互相排斥，则（）A．甲、丙带正电，乙带负电B．甲、丙带负电，乙带正电C．乙、丙带正电，甲带负电D．丙或乙可能不带电2 . 关于家庭电路，下列说法正确的是（）A．空气开关自动切断，一定是出现了短路B．保险丝烧毁后，可用铁丝来代替保险丝C．使用试电笔时，人的手不能接触笔尾金属体D．控制灯泡的开关应串联在火线和灯泡之间3 . 如下图所示，下列说法不正确的是A．甲图是便民绿色出行的自行车，轮胎上制有花纹是为了减小摩擦B．乙实验可以探究电磁铁的磁性强弱与线圈匝数的关系C．丙实验可以证明压力作用效果与受力面积有关D．将丁装置接入电路，可以探究电热与电阻的关系4 . 如图所示，电源电压保持不变，小灯泡L标有“6V 3W”字样，不考虑温度对灯丝电阻的影响。

闭合开关S，当滑动变阻器的滑片P移动到中点时，小灯泡正常发光，电压表示数为3V, 当滑片P移到最大阻值时，灯L与滑动变阻器此时的电功率之比为（）A．2：1B．1：1C．1：2D．2：35 . 深秋时节，右江洞谷气温不是很低，但我国北方却是滴水成冰．对于滴水成冰这一过程，有关物态变化和吸、放热情况，下列说法正确的是A．凝固，放出热量B．汽化，吸收热量C．熔化，吸收热量D．液化，放出热量6 . 标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A～0.5A，1V～2V B．0.25A～0.6A，1V～2VC．0.3A～0.5A，1V～1.5V D．0.25A～0.5A，1.5V～2V二、填空题7 . 小明发现家中图示电能表的转盘在40min内转动了3600圈，则他家中用电器实际消耗的电能为_________kW•h，实际功率为_______kW；若该电能表能正常工作的最大电流为10A，则小明家中还能接入额定功率为_______W的用电器．8 . 小丽将一瓶矿泉水放入冰箱冷冻室里，结冰后取出发现瓶子底部凸出．如图所示，这是因为冰的密度________ (填“大于”或“小于”)水的密度的缘故．水结冰属于凝固________ (选填“吸热”或“放热”）现象．9 . 某块电能表的示数为12306,读作____kW·h;表盘上有600 r/kW·h的字样,若此电能表的转盘旋转15 r,则说明电路中消耗的总电能为_________kW·h,合____________J。

湘教版九年级（上）期末物理试题姓名:________ 班级:________ 成绩:________一、单选题1 . 将两只不同规格的灯泡、接在如图所示的电路中，闭合开关、后，下列说法中正确的是A．电流表测量干路电流B．与的亮度一定相同C．通过和的电流一定相等D．只断开，发光且亮度不变2 . 下列数据最符合实际的是A．一名中学生的质量约为500 kgB．用手托起两个鸡蛋的力大约为10 NC．人双脚站立在水平地面上时对地面的压强约为 1.2×104PaD．初中物理课本的长度约为27 dm3 . 在弹簧秤下端挂一蜡块时,读数为4．9Ｎ．然后将蜡块浸入水中,试求当蜡块浸入水中的体积为100cm3时弹簧秤的示数是（）Ｎ．A．3．92B．392C．39．2D．04 . 小明同学喜欢动手用简易器材探究物理问题．某天，他用一块较长的木板N与木块M及弹簧测力计，按如下方法研究滑动摩擦力有关的因素．先将长木板N平放，用弹簧测力计拉着木块M在N上做匀速直线运动，如图甲，此时木块M所受滑动摩擦力为f甲；然后再将N支起，仍然用弹簧测力计拉着木块M沿N斜向上做匀速直线运动，如图乙，此时木块M所受滑动摩擦力为f乙．对小明同学的实验讨论正确的是（）A．两次M所受滑动摩擦力f甲＜f乙B．小明实验是研究滑动摩擦力与压力大小的关系C．乙情况弹簧秤的示数等于f乙D．小明实验时控制相同的量是接触面积大小5 . 在称量物体质量时，发现指针偏向分度盘中线的右边，这时应该（）A．将横梁右端的螺母向左调B．将横梁右端的螺母向右调C．减少盘中的砝码D．向右调节游码6 . 定值电阻R与灯泡L的电流随电压变化关系的图象如图所示，现将它们串联接在电压恒为6V的电源两端，则下列判断正确的是（）A．电路中的电流为0.24AB．定值电阻的阻值是灯泡阻值的3倍C．定值电阻与灯泡消耗的实际功率之比为2︰1D．通电2min，灯泡消耗的电能是180J7 . 如图所示的电路中，某同学在实验时误把电流表并联在了 L2 两端，这时观察到的现象是（）A．两灯都不亮B．两灯亮度不变C．L1亮、L2不亮D．无法判断8 . 一个滑轮组经改进后提高了机械效率，用它将同一物体匀速提升同样的高度，改进后与改进前相比A．有用功增加，总功增加B．有用功不变，总功减少C．有用功增加，总功减少D．有用功不变，总功不变9 . 下列问题中，属于可探究的科学问题的是A．我国家庭的电压为什么是220V？B．在电路中使用“滑动变阻器”有什么好处？C．通过导体电流的大小，与导体两端的电压有关吗？D．什么因素会影响电流通过导体产生热量的多少？10 . 为监测教室环境中 PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随 PM2.5 浓度增大而减小）．现要求 PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是A．B．C．D．11 . 如图所示，下列说法中不正确的是A．S1再闭合时,电流表测L1的电流B．使用测电笔时，手指应按住笔卡C．当导体ab左右移动时，电表指针会偏转D．当滑片P向右移动时，电磁铁磁性减弱12 . 在生产生活中，利用如图所示的简单机械时，能省距离的是（）A．笤帚B．斜面C．滑轮组D．羊角锤13 . 下列有关惯性的说法正确的是A．在奥运会短道速滑比赛中，有选手摔倒是由于他们没有受到惯性的作用B．短道速滑奥运会冠军武大靖在越过终点线后不能马上停下来是惯性的缘故C．比赛中武大靖滑的很快，是为了增大惯性D．在起跑时，武大靖的惯性最大，所以他起跑最快14 . 如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是A．B．C．D．15 . 如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是A．B．C．D．二、填空题16 . 通常情况下，我们教室里，日光灯之间是_________的（选填“串联”或“并联”，下同），日光灯和控制它的开关之间是________的；日光灯正常工作的电压是_______V；安全电压是指不超过_______V的电压。

湘教版九年级（上）期末物理试题姓名:________ 班级:________ 成绩:________一、单选题1 . 在如图所示的电路中，闭合开关，电压表能测量两端电压的是（）A．B．C．D．2 . 某同学用如图示数的电路研究电流跟电阻的关系，在实验过程中，当、两点间的电阻由更换为后，他下一步的操作是A．记录电流表和电压表的示数B．将变阻器滑片向左移动C．将变阻器滑片向右移动D．增加电池的个数3 . 如图所示，滑动变阻器连入电路的示意图中，当滑片P向右滑动时，连入电路的电阻变小的是（）A．B．C．D．4 . 生活处处皆物理，如图现象与物态变化的对应关系中正确的是（）A．0℃以下的环境堆砌的雪人变小一熔化B．水烧开时，壶嘴出现“白气”一液化C．用吹风机将湿头发吹干一升华D．放在衣柜里的樟脑丸变小一汽化5 . 下列关于声现象和磁现象的说法中，合理的是A．“闻其声而知其人”说明人发声的音调不同B．月球上两名宇航员利用声波进行面对面交流C．磁带是利用磁性材料记录信息的D．磁感线是磁体发出的实际曲线6 . 小明按图连接电路，闭合开关，观察到L1比L2亮．下列说法正确的是A．L1的电阻小于L2的电阻B．L1两端电压大于L2两端电压C．通过L1的电流大于L2的电流D．如果把L1和L2的位置对调，L1会变暗7 . 如图消防应急灯在没有停电时，灯都是熄灭的；停电时，标有“36V”字样的两盏灯就会正常发光．下面四个电路中符合要求的是（）A．B．C．D．8 . 关于温度、内能和热量，下列说法中正确的是（）A．的物体内能为零B．物体吸收了热量温度一定升高C．克服摩擦做功可使物体热量增加D．温度不同的两物体接触会发生热传递9 . 如图，甲、乙是两个相同的验电器，带有等量电荷，甲带正电，乙带负电，金属箔片都处于张开状态。

下列说法错误的是（）A．若用橡胶棒连接甲、乙两验电器的金属球，则金属箔片的夹角不变B．若用玻璃棒连接甲、乙两验电器的金属球，则金属箔片的夹角不变C．若用金属棒连接甲、乙两验电器的金属球，则金属箔片的夹角不变D．若用金属棒连接甲、乙两验电器的金属球，则金属箔片全都闭合10 . 如图所示，电阻，闭合后，比较电流表、、的示数、、的大小，则有（）A．B．C．D．11 . 如图所示，盛一盆水，在盆里放两块高出水面的砖头，砖头上搁一只比盆小一点的篮子。

2024届湖南省九年级物理第一学期期末达标测试试题注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。

2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。

回答非选择题时，将答案写在答题卡上，写在本试卷上无效。

3．考试结束后，将本试卷和答题卡一并交回。

一、单选题1．如图所示的电路中，电源两端的电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比变大C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变大，电压表V2的示数变大2．下列家用电器正常工作1h耗电最接近1kW•h的是（）A．空调机B．电视机C．电冰箱D．节能灯3．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A．B． C． D．4．如图所示是有关电与磁实验的装置图，能用来探究影响电流的磁场强弱因素的是（）A．B．C．D．5．如图(不计绳重与摩擦，两动滑轮完全相同且G动小于物重G)，用它们分别将质量相同的甲、乙两物体在相同的时间内匀速提升相同的高度，拉力所做的功分别为W甲，W乙，功率分别为P甲、P乙，它们的机械效率分别为η甲、η乙，则下列关系正确的是（）A．W甲＝W乙P甲＝P乙η甲＝η乙B．W甲＜W乙P甲＞P乙η甲＞η乙C．W甲＞W乙P甲＜P乙η甲＜η乙D．W甲＜W乙P甲＜P乙η甲＞η乙6．如图所示，电源电压恒定，当闭合开关S后，变阻器R2的滑片P向右移动的过程中，下列说法中正确的是（）A．电流表A的示数变小、电压表V的示数变大B．电流表A的示数变小、电压表V的示数不变C．电流表A的示数变大、电压表V的示数变小D．电流表A的示数变大、电压表V的示数变大7．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（）A．把水银温度计换成煤油温度计同样可以工作B．自动报警器的触点类似一种开关C．自动报警器中的电磁铁运用了电磁感应现象D．温度达到90℃，绿灯亮8．标有“6V 3W”的甲灯和“12V 12W”的乙灯，并联接在6V的电源上（假设灯丝的电阻不变），下列说法正确的是A．甲、乙两灯消耗的电能之比是1:4B．甲、乙两灯的电阻之比是1:2C．通过甲、乙两灯的电流之比是1:2D．甲、乙两灯的实际电功率之比是1:1二、多选题9．图中，关于图象的解读正确的是（）A．从甲图中表示R的阻值是定值，L的阻值随温度的升高而增大B．乙图可以表示甲物质的比热容比乙物质的比热容大C．丙图中阴影部分的面积表示R在电压为2V时消耗的电功率D．根据丁图可得，实验时一直保持电阻两端的电压为2.5V不变10．如图所示电路中，电源电压不变，R1为定值电阻，闭合开关，滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表A的示数变大B．电压表V2的示数变小C．电路中消耗的总功率变大的D．电压表V1与电流表A示数的比值变小三、填空题11．如图所示，若电源电压为12V ，闭合开关S 后，电压表的示数为8V ，则U L1=________V ，若S 断开，电压表的示数为________V ．12．小敏家的电热水壶铭牌已模糊不清，他想估测其功率，把家里所有用电器关闭，只让该电热水壶工作1min ，其铭牌上标有“3000R/kW·h ”的电能表刚好转30转，则功率为____W ；若他家平均每天要用该电热水壶烧水约0.5h ，则一个月（30天）电热水壶将耗电____度。
