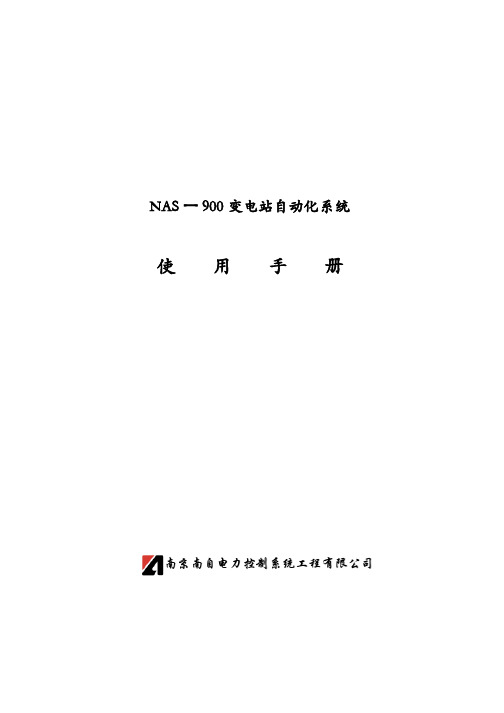

NAS一900变电站自动化系统使用手册注：本使用手册，只针对NAS－900自动化系统的一般情况，在不同的应用中可能存在不同的功能取舍和版本差异，详细情况可参照相关技术协议。

另由于系统版本升级，也可能造成您所拥有的软件包与手册不一致的情况，请您留意本公司网站（）上的最新版使用手册,或者通过电子邮件（naspower@）和电话（025－3413390）联系。

第一章、系统概述NAS－900自动化系统是国家电力公司南京电力自动化设备总厂集多年电力系统自动化产品的研发与现场经验和最新的计算机技术于一体，推出地新一代结构紧凑、功能强劲的电力系统自动化监控软件包。

系统结构采用国际流行的以太网、TCP/IP协议，软件设计采用面向对象的组件化和开放式的COM接口规范（即组件对象模型－Component Object Model，由Microsoft制定，是一种以组件为发布单元的对象模型，这种模型使各软件组件可以用一种统一的方式进行交互），组态灵活，就地保护控制单元选型灵活多样，可以根据用户需要选择单机集中运行或组网分布运行。

适用于多种电压等级、不同规模、多种复杂需求的变电站、水电站、泵站、闸门及污水处理厂自动化控制系统。

NAS－900自动化系统基于先进的Windows NT操作系统平台，强化了实时性和可扩展性的设计，使得系统具有良好的开放性、坚实的稳定性、优异的实时性、组态灵活多样等特点，人机界面友好，设计更加体贴维护运行人员，系统整合商用数据库和WEB服务及多媒体技术，可以向SCADA/EMS/DMS系统、企业MIS系统提供实时SQL查询或基于WEB的信息共享，使用户可以在企业Intranet网内方便地查询有关数据和信息。

NAS－900自动化系统已经取得良好的业绩，经受了多种不同现场环境（高寒、干燥、湿暖等地区的工业现场，详细情况见业绩表）的考验，且运行稳定良好。

第二章、系统特点NAS－900自动化系统具有以下突出特点：1、通用开放式设计NAS－900系统是高度集成的开放式通用平台，在平台上集成了SCADA、设备管理、信息管理、操作票管理等功能，并在保证系统安全的基础上向企业网络系统提供访问接口。

can 通信规约
通信规约又名通信协议，是为保证数据通信系统中通信双方能有效和可靠地通信而规定的双方应共同遵守的一系列约定，包括数据的格式、顺序和速率、链路管理、流量调节和差错控制等。

目前，常用的通信规约包括FT3规约、IEC 61850规约、101规约、104规约、DISA规约、CDT规约及DNP规约等。

这些规约分别适用于不同的网络环境，例如IEC 61850规约主要用于站控层和过程层的“直采直跳”网络方式。

以103规约（DL/T667-1999(IEC60870-5-103)）为例，该规约广泛应用于电力系统中，在通信接口、通信格式、报文格式等方面有着详细的规定。

其中，通信接口标准包括RS232、RS485和光纤；通信格式采用异步方式，包括1位起始位、8位数据位、1位偶校验位和1位停止位；报文格式包括固定帧长报文和可变帧长报文两种格式。

不同的通信规约适用于不同的应用场景和技术要求，在选择合适的通信规约时，需要考虑数据传输的稳定性、可靠性和安全性等因素。

ISA301C规约调试说明 编写：校核：审核：深圳南瑞科技有限公司2004年07月15日目录1.调度规约调试1.1.IEC104规约1.2.CDT规约1.3.DISA规约1.4.XT9702规约1.5.DNP3.0规约1.6.IEC101规约1.7.SC1801规约2.保护测控装置规约调试2.1.CAN规约2.2.103规约2.3.CDT规约3.直流屏规约调试4.小电流规约调试5.其它5.1.科汇GPS-2000ISA301C规约调试说明1. 调度规约调试所有的调度必须接入TX620板，调度规约在调度参数中设置，使用的端口中不需设置规约。

ISA301C的许多对象参数中有保留字，保留字在不同的规约中含义有不同的定义。

每个保留字占4个字节(BYTE)或两个字(WORD)或一个双字(DWORD)，必须以16进制输入（即以0X打头）。

1.1. IEC104规约1) 根据现场104规约的实际要求正确设置调度保留参数，按顺序依次为：WORD 遥测信息体地址基准(不设置则为0x4001)WORD 遥信信息体地址基准(不设置则为0x0001)WORD 遥脉信息体地址基准(不设置则为0x6401)WORD 遥控信息体地址基准(不设置则为0x6001)BYTE 传送原因字节长度(1-2) (不设置则为2)BYTE 公共地址字节长度(1-2) (不设置则为2)BYTE 信息体地址字节长度(1-3) (不设置则为3)2) 正确设置网络链接参数，包括调度IP地址、网络端口号，设置之后需重启301C。

注：后台使用ISA104，保留参数可以不用设置。

1.2. CDT规约1）正确设置子站号。

2）遥控对象号从零开始；如果遥控对象号从1开始，可在调度遥控表最前面增加一虚遥控。

3）接VQC装置时要求配置为最后一个调度且主站号为255，可以同时处理多个遥控命令，且向上发送校时命令。

4）单元ID和柜号、单元号转换公式：单元ID＝(柜号－1)×128＋(单元号－1)＋1；和柜号＝((单元ID－1)/128)＋1；单元号＝ ((单元ID－1) %128)＋1；1.3. DISA规约1）同“CDT规约”。

浅谈移动接地变保护监控的设想发布时间：2021-05-06T16:19:22.197Z 来源：《中国电业》2021年1月3期作者：卢沛坚[导读] 接地变的保护装置能快速准确切断配电网故障路线，缩短了配电网故障排除的时间，提高了供电的安全性和可靠性，避免了10kV配电网系统因单相接地造成的电压升高导致供电设备损坏，容易造成人身触电事故的发生。

卢沛坚广东电网有限责任公司东莞供电局广东东莞 523000摘要接地变的保护装置能快速准确切断配电网故障路线，缩短了配电网故障排除的时间，提高了供电的安全性和可靠性，避免了10kV 配电网系统因单相接地造成的电压升高导致供电设备损坏，容易造成人身触电事故的发生。

但接地变保护工程实际运用到集装式移动接地变系统中，移动接地变保护系统主要存在以下几点问题：1.不同变电站直流系统，电源电压不统一，使得同一直流输入电压装置的移动接地变装置在应用上具有局限性；2.不同变电站的二次监控系统厂家不同，即使同一厂家，不同时期的监控系统所支持的协议也不相同，现有的移动接地变保护装置只能对单一的后台厂家进行规约转换，应用场景有限，实用性不足，灵活性较差；若采用额外的规约转换器对不同厂家进行规约转换，则成本昂贵，调试时间长、操作复杂，可行性差。

同一保护测控装置除了必须符合移动接地变保护的选择性、速动性、灵敏性、可靠性外，还要考虑适配不同变电站的接地变保护运行环境。

关键字：接地变；移动保护；调度监控；通讯规约1 引言变电站消弧改小电阻的技改、接地变检修、接地变异常处理等工作时，在面对单台主变带多段负荷过载时，只能采取停电的方式，既增加了电网的操作风险，也增加了由于停电造成的负荷损失；而利用集装式移动接地变临时替代需要停电的接地变，则可保证10kV线路接地保护正常运行及正常的运行方式，整个过程无需主变停电；图1 移动接地变保护模块移动接地变可应用于不同的变电站，所以二次监控控保护系统的设计必须灵活可靠的。

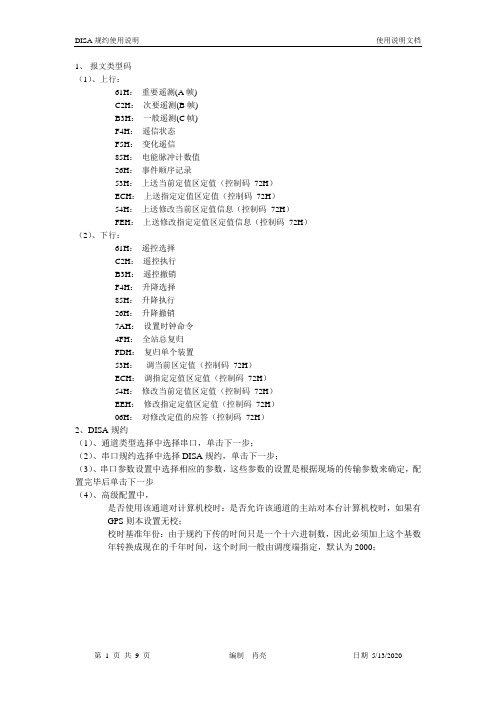

1、报文类型码（1）、上行：61H：重要遥测(A帧)C2H：次要遥测(B帧)B3H：一般遥测(C帧)F4H：遥信状态F5H：变化遥信85H：电能脉冲计数值26H：事件顺序记录53H：上送当前定值区定值（控制码72H）ECH：上送指定定值区定值（控制码72H）54H：上送修改当前区定值信息（控制码72H）FEH：上送修改指定定值区定值信息（控制码72H）（2）、下行：61H：遥控选择C2H：遥控执行B3H：遥控撤销F4H：升降选择85H：升降执行26H：升降撤销7AH：设置时钟命令4FH：全站总复归FDH：复归单个装置53H：调当前区定值（控制码72H）ECH：调指定定值区定值（控制码72H）54H：修改当前定值区定值（控制码72H）EEH：修改指定定值区定值（控制码72H）06H：对修改定值的应答（控制码72H）2、DISA规约（1）、通道类型选择中选择串口，单击下一步；（2）、串口规约选择中选择DISA规约，单击下一步；（3）、串口参数设置中选择相应的参数，这些参数的设置是根据现场的传输参数来确定，配置完毕后单击下一步（4）、高级配置中，是否使用该通道对计算机校时：是否允许该通道的主站对本台计算机校时，如果有GPS则本设置无校；校时基准年份：由于规约下传的时间只是一个十六进制数，因此必须加上这个基数年转换成现在的千年时间，这个时间一般由调度端指定，默认为2000；完成设置后单击下一步；（5）DISA设置主站地址：发送报文中的目的站号，即主站的地址编号；子站地址：发送报文中的源站址，即本站在整个调度系统中的地址编号；帧间延时：发送一帧后停顿的时间间隔，一般为0；最大转发个数：一般采用默认设置；帧序列：提供32组组帧方式可自己排列帧发送顺序，第一帧一般设为D帧，如用户无特殊要求建议采用默认的帧发送序列；遥测变化死区：当报文值变化该值时插发上送，用户如无要求则设为2047，不上送变化遥测值；遥信变位发送方式：帧内插送：在遥测或其他帧内连续三遍插送遥信变位值帧间插送：当有遥信变位时用71 F5 帧插送设置完毕单击下一步（6）、完成再次确认您的设置，如果无错误，单击完成即可完成配置3、数据库中选择遥转发的点a)测量库：是否发送：如果打勾则该点转发上送，否则该点不上送；规约量程：对于DISA规约量程为2048；变比：用于将二次值转换为一次值的CT或PT变比；b)遥信库：是否发送：如果打勾则该点转发上送，否则该点不上送；单双点：根据点表来确定；SOE：打勾则该点遥信变位触发一个SOE，否则不触发；c)遥脉库：是否发送：如果打勾则该点转发上送，否则该点不上送；d)遥控库：是否发送：如果打勾则该点转发上送，否则该点不上送；是否直控：如果该点为直控则打勾，否则为选控点（根据点表来设定）e)SOE库：是否发送：如果打勾则该点转发上送，否则该点不上送；单双点：根据点表来确定；4、转发表中配置点各个转发表中的发送编号可以根据需要来修改；a)模拟量：数据帧：用以区分各个转发点所在的帧类别，其中A帧B帧的个数应为偶数。

南瑞电网公司DISA系统远动协议一、远动规约采用基于部颁循环式远动规约DL451-91基础上完成的DISA规约规定如下:⒈不支持信息字插入,采用帧插入方式.⒉为了保证插入的速度,将信息帧分帧传送,以8个信息字为最大单位.⒊利用DISA系统支持ISA/LSA信息,完成四方CSC2000系统远方调/定值,远方信号复归, 远方问询事件信息的功能.二、 YC全数据A帧(61H),B帧(C2H),C帧(B3H)⒈点号编排:以YC≤512格式编排.最大1536个YCA 点号(0-511)=功能码号*2+位(0,1)B YC点皆定义为A帧(重要遥测)⒉YC帧发送,以8个信息字为最大单位,向上发送.⒊帧信息格式EB 90 EB 90 EB 90(同步字)控制字: 71H，61H，信息字数N，源站址,目的站址，CRC信息字: 功能码,值1,值2,CRC (1)……功能码,值1,值2,CRC (N)12bit表示时：符号位:bit11=0正，bit11=1负负值用补码表示：如0FFFH=-1，0800H=-2048遥测发送时先低位，后高位。

⒋无YC越死区信息帧格式三、YX全数据⒈点号编排：功能码0～FFHYX点号=功能码*32+功能码中字节位置（0，1，2，3）*8+字节位（0～7）最大YX点数=256*32=8192⒉以8个信息字为最大单位，向上发送全YX量（一帧=8*32=256个YX点）⒊帧信息格式同步字：EB 90 EB 90 EB 90控制字：71H，F4H，信息字数，源地址，目标地址,CRC遥信量：遥信字节中某一位表示一个遥信状态，则一个信息字有4个遥信字节，即32个遥信量，表示方法：0～开关分，刀闸分，压板退1～开关合，刀闸合，压板投四、变位YX（用于反应YX点号和相关变化状态）⒈点号编排：同YX全数据点号=功能码*32+遥信字节位置（0，1，2，3）*8+位（0～7）一个信息字反应32个YX状态。

⒉允许一帧发送所有变化YX数据⒊帧信息格式：同步字：EB 90 EB 90 EB 90控制字：71H，F5H，信息字数，源地址，目标地址，CRC功能码允许不连续。

目录新部颁CDT92规约报文解释 (2)武汉CDT规约(DCF-5) (9)DISA规约报文解释 (13)SCI1801规约 (15)新部颁CDT92规约报文解释一、帧结构帧结构如图1所示。

每帧都以同步字开头，并有控制字，除少数帧外均应有信息字。

信息字通道发码规则：低字节先送，高字节后送，字节内低位先送，高位后送。

字节的位由高d7到低b0左右排列，如图2所示。

图2 字节排列同步字按通道传送顺序分为3组EB90，常用的还有D709。

控制字的格式为图3图3 控制字本规约定义的帧类别码及含义见表1。

功能码定义功能码有256个（00H~FFH），分别代表不同信息用途，具体分配见表2。

二、报文举例1．遥测报文举例：EB 90 EB 90 EB 90 71 61 10 02 00 2C 00 70 35 47 44 CRC 01…09…EB 90 EB 90 EB 90 报文分析：EB 90 EB 90 EB 90 | 71 61 10 02 00 2C| 00 70 35 47 44 CRC 01…09…同步字| 控制字| 信息字|(1) EB 90 EB 90 EB 90 为三组同步字本例的帧类别为61H，表示本帧为重要遥测帧（A帧）。

信息字数为10H，表示该帧所含信息字数量，如为0表示无信息字。

源地址为02，表示该帧是从02号厂站发出。

目的地址为00，表示该帧是发往00号主站。

校验码为2C。

CDT规约采用CRC校验。

可以使用DF8002系统提供的校验程序进行计算。

(3) 00 70 35 47 44 CRC 01…09…为信息字。

其中00 70 35 47 44 CRC 表示第一个信息字。

00为功能码，表示第一个信息字。

70 35 和47 44 表示一个信息字传送的两路遥测量。

以70 35 为例： 7035b11~ b0b11=1，则表示为负数，以补码表示，为111111111101； b14=0表示没有溢出；如b 14=1则表示溢出。

继电保护判断模拟考试题一、判断题（共100题，每题1分，共100分）1、有一组电流互感器有 TPY 和 TPS 两种等级，母差保护电流回路应选择接入TPS级二次绕组中，线路保护电流回路应选择接入TPY级绕组回路中。

A、正确B、错误正确答案：A2、在具有电感或电容的电路中，电感或电容在半周期的时间里将贮存的磁场(或电场)能量送给电源，与电源进行能量交换，并未真正消耗能量，与电源交换能量的速率的振幅被称为无功功率。

A、正确B、错误正确答案：A3、直流系统是不接地系统，直流系统的两极（正极和负极）对地应没有电压，大地也应没有直流电位。

A、正确B、错误正确答案：B4、合闸后加速保护开放时间一般为10s。

A、正确B、错误正确答案：B5、母线主要起到汇集和分配电能的作用。

A、正确B、错误正确答案：A6、当变压器、电抗器采用就地跳闸方式时，应向继电保护发送动作信号。

A、正确B、错误正确答案：B7、直流接地故障定位仪利用小电流互感器采样检测，接地支路有对应频率交流信号输出，接地电阻越小相应输出幅度越小。

A、正确正确答案：B8、以太交叉线缆即水晶头一端遵循568A，而另一端遵循568B标准，即两个水晶头的连接是交叉连接，A水晶头的1，4对应B水晶头的5，7；A水晶头的5，7对应B水晶头的1，4。

A、正确B、错误正确答案：B9、电气主接线图主要反映电力系统一次设备的基本组成和电路连接关系。

A、正确B、错误正确答案：A10、单电池组双母线直流系统能满足继电保护设备采用双重保护。

A、正确B、错误正确答案：B11、直流系统是变电站非常重要的组成部分，它的主要任务就是给继电保护装置、断路器操作、各类信号回路提供电源。

直流系统的正常运行与否，关系到继电保护及断路器能否正确动作，会影响变电站乃至整个电网的安全运行。

A、正确B、错误正确答案：A12、用回路电流法解题的思路是以网孔回路的回路电流为未知数，按基尔霍夫电压定律列出回路电压方程，并联立求解出回路电流，然后，根据回路电流与各支路电流关系求出支路电流。

珠海万力达电气有限公司串口通讯调试手册文件编号：编写：校核：批准：当前状态：[√] 草稿文件[ ] 正式文件[ ] 更改正式文件归口单位：研发中心完成日期：2004 年 4 月 1 日目录综述3第一章串口调试助手使用指南41、界面简介：42、具体设置指南4串口设置窗口5接收显示方式设置5发送显示方式设置6状态条7第二章串行通讯收发系统使用指南71、界面简介：72、具体设置指南8设置串口步骤8打开串口步骤8关闭串口步骤9通讯规约的编制步骤9规约收发步骤10手动收发步骤10第三章常用规约解读及测试111、CDT规约<类CDT规约、DISA）解读112、CDT规约测试142.1与主站或五防、模拟屏设备配合142.2在与其它设备配合时<例如直流屏）153、问答式规约解读173.1 MODBUS规约173.2 其他问答式规约174、问答式规约测试184.1 MODBUS规约测试184.2 WZCK-11直流屏规约测试19综述为了帮助售后服务及项目人员解决在工作中所碰到的串口通讯调试问题，特编写本手册。

本手册收集、整理并讲解了两种常用的串口调试工具的使用方法，同时对于常用的通讯规约做了提纲挈领的归纳总结，并结合实际的规约示例做了详尽的解释。
