【CN109907458A】一种智能化分立式自动洗头机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920886432.5(22)申请日 2019.06.13(73)专利权人 福建好帮你商业服务运营中心（有限合伙）地址 362300 福建省泉州市南安市金淘镇中心村乌洋西6号(72)发明人 方凯煜　方承艺　方佳豪　(74)专利代理机构 泉州协创知识产权代理事务所(普通合伙) 35231代理人 郑浩(51)Int.Cl.A45D 19/00(2006.01)(54)实用新型名称一种自动洗头机(57)摘要本实用新型公开了一种自动洗头机，包括机体，所述机体的一侧设有洗头池，所述洗头池的内部连接有洗头组件，所述洗头池的底部连接有排水管道，所述排水管道远离所述洗头池的一端与废水箱连接，所述洗头池的一侧设有控制面板，所述机体的顶部设有导热板，所述导热板的底部固定连接有隔热架，所述隔热架的内部设有若干水管，所述水管的内部设有导热杆一，所述导热杆一的一端贯穿所述水管且位于所述水管的外侧，所述导热杆一位于所述水管外侧的一端与所述导热板连接，所述隔热架的底部设有加热腔，所述加热腔的内部连接有电加热管，所述加热腔的顶部通过导热杆二与所述导热板连接。

有益效果：能够全面的对头部进行清洗，保障消费者背部的舒适度。

权利要求书1页 说明书4页 附图3页CN 210169272 U 2020.03.24C N 210169272U1.一种自动洗头机，其特征在于，包括机体（1），所述机体（1）的一侧设有洗头池（2），所述洗头池（2）的内部连接有洗头组件（3），所述洗头池（2）的底部连接有排水管道（4），所述排水管道（4）远离所述洗头池（2）的一端与废水箱（5）连接，所述废水箱（5）位于所述机体（1）的内部，所述洗头池（2）的一侧设有控制面板（6），所述控制面板（6）与所述洗头组件（3）电性连接，所述废水箱（5）的内部连接有过滤网（23），所述废水箱（5）的一侧连接有排出机构。

专利名称：一种全自动洗头机专利类型：实用新型专利
发明人：黄小波
申请号：CN201821019125.9申请日：20180628
公开号：CN208639768U
公开日：
20190326
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全自动洗头机，包括置头框，所述置头框的外侧套设有洗头箱，所述洗头箱内的顶壁中部固定连接有水泵，所述水泵的抽水端设有抽水管，所述抽水管的一端贯穿储水箱的顶壁并与储水箱相连通，所述水泵两侧的排水端均设有排水管，两个所述排水管的底部一侧均连通有三个喷水管，六个所述喷水管的一端均贯穿置头框的一侧壁并与喷头相连通，所述储水箱的底端中部连通有高压抽水管，所述高压抽水管的底端连接有高压泵。

本实用新型使得清洗设备具有清洗长发、短发两个功能，使得用户洗头时不但能够清洗干净，而且不会出现头发拉坏、拉伤的问题。

申请人：广州爱特安为科技股份有限公司
地址：510170 广东省广州市荔湾区周门北路38号协晟大厦208室
国籍：CN
代理机构：广州凯东知识产权代理有限公司
代理人：姚迎新
更多信息请下载全文后查看。

专利名称：一种全自动智能洗头机专利类型：实用新型专利
发明人：岳风双
申请号：CN201220346864.5申请日：20120717
公开号：CN202698133U
公开日：
20130130
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种全自动智能洗头机，包括前机体、后机体、玻璃面罩，所述前机体由机体外侧向内侧依次安装座椅小腿支撑板、座椅大腿支撑板、座椅靠背，其中的座椅大腿支撑板两侧分别设置有一个扶手，位于座椅靠背一侧连接有后机体，此后机体下方装有总控箱；同时，位于后机体其中一个侧边沿安装电脑板控制器，位于后机体中心位置处安装一个波浪式托板并且该波浪式托板两侧分别设置有智能机械手，所述波浪式托板上方设置有玻璃面罩。

本实用新型有益效果为：整个洗头工序可全自动完成；通过设置仿真机械手洗头，有利于实现自动给水、自动冲洗、自动提供洗发水与护发素等功能；不但具有舒适、清洁的洗头效果，还不会损坏头发，节省了大量的成本。

申请人：岳风双
地址：辽宁省阜新市太平区南小井住宅163
国籍：CN
更多信息请下载全文后查看。

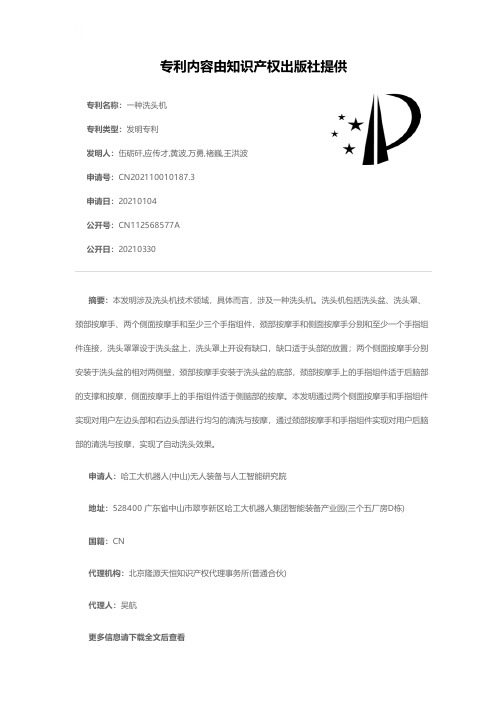

专利名称：一种洗头机
专利类型：发明专利
发明人：伍砺矸,应传才,黄波,万勇,褚巍,王洪波申请号：CN202110010187.3
申请日：20210104
公开号：CN112568577A
公开日：
20210330
专利内容由知识产权出版社提供
摘要：本发明涉及洗头机技术领域，具体而言，涉及一种洗头机。

洗头机包括洗头盆、洗头罩、颈部按摩手、两个侧面按摩手和至少三个手指组件，颈部按摩手和侧面按摩手分别和至少一个手指组件连接，洗头罩罩设于洗头盆上，洗头罩上开设有缺口，缺口适于头部的放置；两个侧面按摩手分别安装于洗头盆的相对两侧壁，颈部按摩手安装于洗头盆的底部，颈部按摩手上的手指组件适于后脑部的支撑和按摩，侧面按摩手上的手指组件适于侧脑部的按摩。

本发明通过两个侧面按摩手和手指组件实现对用户左边头部和右边头部进行均匀的清洗与按摩，通过颈部按摩手和手指组件实现对用户后脑部的清洗与按摩，实现了自动洗头效果。

申请人：哈工大机器人(中山)无人装备与人工智能研究院
地址：528400 广东省中山市翠亨新区哈工大机器人集团智能装备产业园(三个五厂房D栋)
国籍：CN
代理机构：北京隆源天恒知识产权代理事务所(普通合伙)
代理人：吴航
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910645337.0(22)申请日 2019.07.17(71)申请人 戴业轩地址 210000 江苏省常州市溧阳市溧城镇斑竹村委孙家村211号(72)发明人 孙知岱　(51)Int.Cl.A45D 19/00(2006.01)A45D 19/10(2006.01)A61H 7/00(2006.01)(54)发明名称自动洗头机(57)摘要本自动洗头机是一种全新家电产品，对照说明书摘要附图，由指示数字30处接上电源，40处可对连接的自来水进行加热和在50处加上洗发液后，能帮助使用者自动洗头，洗头过程中机器会按一定的节奏供应热水、洗发液、头发头皮按摩、漂洗和电吹风功能，专门用于自动洗头；新设备安装、调试完成后，人只须往配套的椅子上一坐，头部后仰将头发部分伸入洗头槽60，合上挡水圈65，按动开始键即可按照想要的洗头方式完成洗头。

这种自动洗头机解决了人们觉得洗头麻烦、不方便的问题，让洗头成为一种乐事，成为一种享受。

自动洗头机不但适合家用，同时还可以成为公司、单位的福利设施，亦能够成为理发店的好帮手。

权利要求书1页 说明书2页 附图3页CN 112237326 A 2021.01.19C N 112237326A1.一种自动洗头机，其特征在于无须双手或他人帮助，便可以利用自动洗头机完成洗头并吹干，具体此自动洗头机功能包括水加热、向头发喷水、向头发喷洗头液、对头发进行搓揉、喷水的同时搓揉，最后把头发吹干。

2.一种自动洗头机，其特征在于其特别的机身外形，机身上有一个能容纳普通人带头发部分脑袋的半球形容纳槽，此容纳槽可名之为洗头槽，也正是洗头主要功能完成的地方，包括喷水、加液、搓揉、清洗、吹干等；洗头槽内部和机身内部相应地有加热系统、喷水机构、加洗发液机构、硅胶手搓揉机构、吹热风机构、排泄系统及动力系统和控制系统。

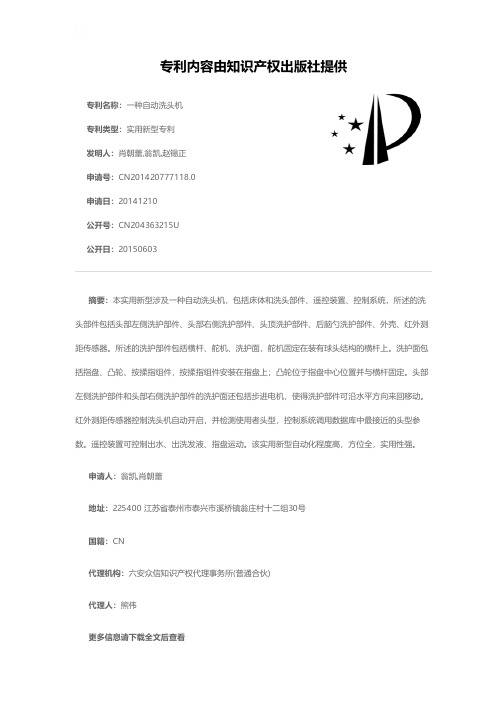

专利名称：一种自动洗头机
专利类型：实用新型专利
发明人：肖朝蕾,翁凯,赵锡正申请号：CN201420777118.0申请日：20141210
公开号：CN204363215U
公开日：
20150603
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种自动洗头机，包括床体和洗头部件、遥控装置、控制系统，所述的洗头部件包括头部左侧洗护部件、头部右侧洗护部件、头顶洗护部件、后脑勺洗护部件、外壳、红外测距传感器。

所述的洗护部件包括横杆、舵机、洗护面，舵机固定在装有球头结构的横杆上。

洗护面包括指盘、凸轮、按揉指组件，按揉指组件安装在指盘上；凸轮位于指盘中心位置并与横杆固定。

头部左侧洗护部件和头部右侧洗护部件的洗护面还包括步进电机，使得洗护部件可沿水平方向来回移动。

红外测距传感器控制洗头机自动开启，并检测使用者头型，控制系统调用数据库中最接近的头型参数。

遥控装置可控制出水、出洗发液、指盘运动。

该实用新型自动化程度高，方位全，实用性强。

申请人：翁凯,肖朝蕾
地址：225400 江苏省泰州市泰兴市溪桥镇翁庄村十二组30号
国籍：CN
代理机构：六安众信知识产权代理事务所(普通合伙)
代理人：熊伟
更多信息请下载全文后查看。

专利名称：一种自动洗头器专利类型：发明专利
发明人：钱锦鸣
申请号：CN201310333420.7申请日：20130802
公开号：CN104337191A
公开日：
20150211
专利内容由知识产权出版社提供
摘要：本发明公开了一种自动洗头器，利用就近的水源进行洗头作业，包括：清洗装置，所述清洗装置具有水箱、水龙头、水泵，所述水龙头与水泵连接，所述水泵与所述水箱连接，所述清洗装置与水源连接；加热元件，所述加热元件与所述清洗装置连接；控制电路，所述控制电路与所述加热元件、清洗装置连接；红外线感应器，所述红外线感应器与所述控制电路连接；电源，所述电源与所述控制电路连接。

本发明的有益效果是：本发明利用所述自动洗头机内设置的清洗装置出水，红外线感应器来感应在候水区内是否有人的头部，从而做出是否加热所述水箱内水的判断，具有便携性，节约能源。

申请人：上海市民办尚德实验学校
地址：201315 上海市浦东新区康桥镇秀沿路1688号
国籍：CN
代理机构：上海申新律师事务所
代理人：竺路玲
更多信息请下载全文后查看。

专利名称：一种智慧式多功能可升降洗头设备专利类型：实用新型专利
发明人：江正云
申请号：CN202020146462.5
申请日：20200123
公开号：CN212382242U
公开日：
20210122
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智慧式多功能可升降洗头设备。

多功能可升降洗头设备包括智能洗头按摩仪、智能头部擦干仪和可升降支架，智能洗头按摩仪（1）和智能头部擦干仪（2）分别挂置在可升降支架（3）上；可升降支架（3）上设置有人体高度探测装置，可升降支架（3）内部设置有可升降机构和总控制器，总控制器用于接收控制指令并向智能洗头按摩仪（1）和智能头部擦干仪（2）发送控制指令。

本实用新型支持语音控制、远程控制，能够智能喷水及喷洗发液体，智能挠头实现洗头功能，同时还能实现设备的自清洁，设备高度可根据人体高度自由调整。

申请人：智慧式控股有限公司
地址：650000 云南省昆明市高新区新城高新技术产业基地15-3地块
国籍：CN
代理机构：成都金英专利代理事务所(普通合伙)
代理人：袁英
更多信息请下载全文后查看。

专利名称：一种立式家用洗发机专利类型：实用新型专利
发明人：赵鑫媛
申请号：CN202122528062.8申请日：20211020
公开号：CN216220535U
公开日：
20220408
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种立式家用洗发机，包括底座，所述底座的顶部固定安装有两组电动推杆，两组所述电动推杆的活塞杆端固定连接有洗头机头罩外壳，所述洗头机头罩外壳的底部开设有通槽，所述洗头机头罩外壳的内部设置有洗头机构，本实用新型通过设置电动推杆，电动推杆带动洗头机头罩外壳进行升降，适用于不同身高的人们，同时通过设置洗头机构，可以模拟人在洗头时的抓揉动作，加强对头发的清理工作，使得整个头部的头发都可以得到清洗，提高洗头的效率，并且在洗头的同时可以进行头部的按摩，放松使用者的身心，提高使用者的使用舒适。

申请人：赵鑫媛
地址：430223 湖北省武汉市江夏区经济开发区江夏大道16号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种自动洗头机及其工作方法
专利类型：发明专利
发明人：王璐,张一凡,龙永福,王二哲,高琪,顾洋,刘思彤,何炜,高理阳,张子翰
申请号：CN202010306413.8
申请日：20200417
公开号：CN111329215A
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本发明公开了一种自动洗头机，包括内壳，及安装在所述内壳外侧的电机，及设置在所述内壳内部的机械臂，所述机械臂连接电机，导管安装在所述机械臂的内侧，所述导管上设有喷头，触手安装在所述机械臂上。

通过触手以及机械臂作用，增添了按摩功能，通过硅胶制触手按摩、揉洗头发，使用的是机械手清洗而不是常见的高压水阀清洗。

申请人：西安建筑科技大学
地址：710055 陕西省西安市碑林区雁塔路13号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：王艾华
更多信息请下载全文后查看。
