高考物理大二轮优选新题：专题三电场和磁场专题能力训练8(1)

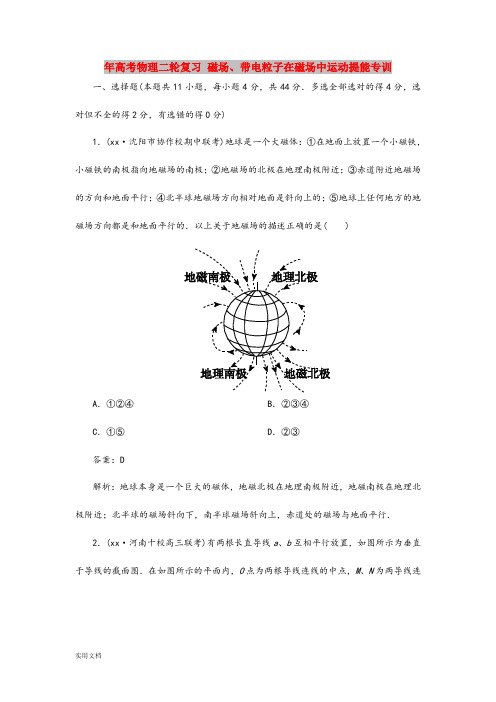

年高考物理二轮复习磁场、带电粒子在磁场中运动提能专训一、选择题(本题共11小题，每小题4分，共44分．多选全部选对的得4分，选对但不全的得2分，有选错的得0分)1．(xx·沈阳市协作校期中联考)地球是一个大磁体：①在地面上放置一个小磁铁，小磁铁的南极指向地磁场的南极；②地磁场的北极在地理南极附近；③赤道附近地磁场的方向和地面平行；④北半球地磁场方向相对地面是斜向上的；⑤地球上任何地方的地磁场方向都是和地面平行的．以上关于地磁场的描述正确的是( )A．①②④B．②③④C．①⑤D．②③答案：D解析：地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近；北半球的磁场斜向下，南半球磁场斜向上，赤道处的磁场与地面平行．2．(xx·河南十校高三联考)有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图．在如图所示的平面内，O点为两根导线连线的中点，M、N为两导线连线的中垂线上的两点，与O点的距离相等，aM与MN夹角为θ.若两导线中通有大小相等、方向相反的恒定电流I，单根导线中的电流在M处产生的磁感应强度为B0，则关于线段MN上各点的磁感应强度，下列说法中正确的是( )A．M点和N点的磁感应强度方向一定相反B．M点和N点的磁感应强度大小均为2B0cos θC．M点和N点的磁感应强度大小均为2B0sin θD．在线段MN上有磁感应强度为零的点答案：C解析：根据安培定则，手握通电直导线，大拇指指向电流方向，四指环绕方向即磁场方向，如图：a的磁场以a为圆心沿逆时针方向，b的磁场以b为圆心沿顺时针方向，a、b在M、N点的磁场方向如图所示．两导线中通有大小相等的电流，且关于MN对称分布，几何关系如图，磁场的合成是矢量合成，遵循平行四边形法则，M点和N点的磁感应强度方向一定相同，A项错误．且根据对称性，大小都等于2B0sin θ，C项正确，B项错误．在MN上面找不到两个磁场方向相反的点，因此合磁场不可能等于0，D项错误．3．(xx·河北石家庄质检)(多选)如图所示，水平长直导线MN中通以M到N方向的恒定电流，用两根轻质绝缘细线将矩形线圈abcd悬挂在其正下方．开始时线圈内不通电流，两细线内的张力均为T，当线圈中通过的电流为I时，两细线内的张力均减小为T′.下列说法正确的是( )A．线圈中通过的电流方向为a→d→c→b→aB．线圈中通过的电流方向为a→b→c→d→aC．当线圈中电流变为TT－T′I时，两细线内的张力均为零D．当线圈中电流变为T′T－T′I时，两细线内的张力均为零答案：BC解析：线圈不通电流时，由力的平衡有2T＝mg，当通过的电流为I时，张力减小为T′，由安培定则知通电导线MN在ab处产生的磁场比dc处强，则可判知ab上必受向上的安培力，且大于cd上所受向下的安培力，再结合左手定则判断电流顺时针流动，所以A项错，B项正确．当两细线内张力均为T′时，B ab IL－B cd IL＋2T′＝mg，当两细线内的张力均为零时，B ab I′L－B cd I′L＝mg，且又知2T＝mg，联立以上方程得I′＝TT－T′I，故C项对，D项错．4.如图所示，两根平行放置、长度均为L 的直导线a 和b ，放置在与导线所在平面垂直的匀强磁场中．当a 导线通有电流强度为I 、b 导线通有电流强度为2I 、且电流方向相反时，a 导线受到的磁场力大小为F 1，b 导线受到的磁场力大小为F 2.则a 通电导线的电流在b 导线处产生的磁感应强度大小为( )A.F 22IL B.F 1IL C.2F 1－F 22IL D.2F 1－F 2IL答案：C解析：设a 、b 两电流间的相互作用力大小为F ，则对导线a ，有F ＋ILB ＝F 1，对导线b ，有F ＋2ILB ＝F 2，联立可得F ＝2F 1－F 2，设导线a 在b 线的磁感强度为B ′，可变形为2ILB ′＝2F 1－F 2，所以B ′＝2F 1－F 22IL，选项C 正确． 5．(xx·山东临沂高三质检)(多选)如图所示，两根长直导线竖直插入光滑绝缘水平桌面上的M 、N 两小孔中，O 为M 、N 连线中点，连线上a 、b 两点关于O 点对称．导线通有大小相等、方向相反的电流．已知通电长直导线在周围产生的磁场的磁感应强度B ＝k I r，式中k 是常数、I 是导线中电流、r 为点到导线的距离．一带正电的小球以初速度v 0从a 点出发沿连线运动到b 点．关于上述过程，下列说法正确的是( )A ．小球先做加速运动后做减速运动B ．小球一直做匀速直线运动C ．小球对桌面的压力先增大后减小D ．小球对桌面的压力一直在增大答案：BC解析：由题意可知桌面内的磁场方向，进而可知小球所受洛伦兹力的方向垂直桌面向上，对小球受力分析，受重力、桌面的支持力、洛伦兹力三个力作用，小球沿桌面方向不受力，故从a 点到b 点，小球一直做匀速直线运动，A 错误，B 正确；由于从a 至b 合磁感应强度先减小后增大，则小球所受洛伦兹力先减小后增大，桌面对小球的支持力先增大后减小，由作用力与反作用力的关系知小球对桌面的压力先增大后减小，C 正确，D 错误．6．(xx·新课标全国卷Ⅱ)(多选如图为某磁谱仪部分构件的示意图．图中，永磁铁提供匀强磁场，硅微条径迹探测器可以探测粒子在其中运动的轨迹．宇宙射线中有大量的电子、正电子和质子．当这些粒子从上部垂直进入磁场时，下列说法正确的是( )A ．电子与正电子的偏转方向一定不同B ．电子与正电子在磁场中运动轨迹的半径一定相同C ．仅依据粒子运动轨迹无法判断该粒子是质子还是正电子D ．粒子的动能越大，它在磁场中运动轨迹的半径越小答案：AC解析：根据洛伦兹力提供向心力，利用左手定则解题．根据左手定则，电子、正电子进入磁场后所受洛伦兹力的方向相反，故两者的偏转方向不同，选项A 正确；根据qvB ＝mv 2r ，得r ＝mv qB ，若电子与正电子在磁场中的运动速度不相等，则轨迹半径不相同，选项B 错误；对于质子、正电子，它们在磁场中运动时不能确定mv 的大小，故选项C 正确；粒子的mv 越大，轨道半径越大，而mv ＝2mE k ，粒子的动能大，其mv 不一定大，选项D 错误．7．如图所示，在y >0的区域内存在匀强磁场，磁场垂直于图中的xOy 平面向外，原点O 处有一离子源，沿各个方向射出速率相等的同价负离子，对于进入磁场区域的离子，它们在磁场中做圆周运动的圆心所在的轨迹，可用下面给出的四个半圆中的一个来表示，其中正确的是( )答案：C解析：磁场垂直xOy 平面向外并位于y 轴上方，离子带负电，利用左手定则判断出离子运动方向，并画出草图找出圆心，可判断出C 图是正确的．8．(xx·河北高阳模拟两个带电粒子以同一速度、同一位置进入匀强磁场，在磁场中它们的运动轨迹如图所示．粒子a 的运动轨迹半径为r 1，粒子b 的运动轨迹半径为r 2，且r 2＝2r 1，q 1、q 2分别是粒子a 、b 所带的电荷量，则( )A ．a 带负电、b 带正电，比荷之比为q 1m 1∶q 2m 2＝2∶1B ．a 带负电、b 带正电，比荷之比为q 1m 1∶q 2m 2＝1∶2C ．a 带正电、b 带负电，比荷之比为q 1m 1∶q 2m 2＝2∶1D ．a 带正电、b 带负电，比荷之比为q 1m 1∶q 2m 2＝1∶2答案：C解析：由粒子的运动轨迹及左手定则可判断，a 带正电、b 带负电，根据Bvq ＝mv 2r ，可得q m ＝v Br ，所以q 1m 1∶q 2m 2＝r 2∶r 1＝2∶1，选项C 正确．9．如图所示，在纸面内半径为R 的圆形区域中充满了垂直于纸面向里、磁感应强度为B 的匀强磁场，一点电荷从图中A 点以速度v 0垂直磁场射入，当该电荷离开磁场时，速度方向刚好改变了180°，不计电荷的重力，下列说法正确的是( )A ．该点电荷离开磁场时速度方向的反向延长线通过O 点B ．该点电荷的比荷为q m ＝2v 0BRC ．该点电荷在磁场中的运动时间t ＝πR 3v 0D ．该点电荷带正电答案：B解析：根据左手定则可知，该点电荷带负电，选项D 错误；粒子在磁场中做匀速圆周运动，其速度方向的偏向角等于其运动轨迹所对应的圆心角，根据题意，该粒子在磁场中的运动轨迹刚好是半个圆周，画出其运动轨迹并找出圆心O 1，如图所示．根据几何关系可知，轨道半径r ＝R 2，根据r ＝mv 0Bq 和t ＝T 2＝πr v 0可求出，该点电荷的比荷为q m ＝2v 0BR和该点电荷在磁场中的运动时间t ＝πR 2v 0，所以选项B 正确，C 错误；该点电荷离开磁场时速度方向的反向延长线不通过O 点，选项A 错误．本题答案为B 项．10．(xx·湖南四县一中联考)如图所示，一个理想边界为PQ 、MN 的匀强磁场区域，磁场宽度为d ，方向垂直纸面向里，一电子从O 点沿纸面垂直PQ 以速度v 0进入磁场，若电子在磁场中运动的轨道半径为2d .O ′在MN 上，且OO ′与MN 垂直．下列判断正确的是( )A ．电子将向右偏转B ．电子打在MN 上的点与O ′点的距离为dC ．电子打在MN 上的点与O ′点的距离为3dD ．电子在磁场中运动的时间为πd 3v 0 答案：D解析：电子带负电，进入磁场后，根据左手定则判断可知，所受的洛伦兹力方向向左，电子将向左偏转，如图所示，A 项错误；设电子打在MN 上的点与O ′点的距离为x ，则由几何知识得：x ＝r －r 2－d 2＝2d －2d 2－d 2＝(2－3)d ，故B 、C 项错误；设轨迹对应的圆心角为θ，由几何知识得：sin θ＝d 2d ＝0.5，得θ＝π6，则电子在磁场中运动的时间为t ＝θr v 0＝πd 3v 0，故D 项正确． 11．(xx·湖北省重点中学联考)(多选)如图，在x >0，y >0的空间中有恒定的匀强磁场，磁感应强度的方向垂直于xOy 平面向里，大小为B ，现有四个相同的带电粒子，由x 轴上的P 点以不同初速度平行于y 轴射入此磁场，其出射方向如图所示，不计重力影响，则( )A ．初速度最大的粒子是沿①方向出射的粒子B ．初速度最大的粒子是沿②方向出射的粒子C ．在磁场中运动经历时间最长的是沿③方向出射的粒子D ．在磁场中运动经历时间最长的是沿④方向出射的粒子答案：AD解析：由R ＝mv qB 可知，速度越大，粒子在磁场中做圆周运动的半径越大，A 项正确，B项错误；由T ＝2πm qB知，各粒子的运动周期相同，沿④方向出射的粒子的轨迹对应的圆心角最大，用时最长，C 项错误，D 项正确．二、计算题(本题包括4小题，共56分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分)12．(xx·山西四校第二次联考)(12分)如图所示，三角形区域磁场的三个顶点a 、b 、c 在直角坐标系内的坐标分别为(0，2 3 cm)，(－2 cm,0)，(2 cm,0)，磁感应强度B ＝4×10－4 T ，大量比荷q m ＝2.5×105 C/kg不计重力的正离子，从O 点以v ＝2 3 m/s 相同的速率沿不同方向垂直磁场射入该磁场区域．求：(1)离子运动的半径；(2)从ac 边离开磁场的离子，离开磁场时距c 点最近的位置坐标；(3)从磁场区域射出的离子中，在磁场中运动的最长时间．答案：见解析解析：(1)由qvB ＝m v 2R 得，R ＝mv qB，代入数据可解得R ＝2 3 cm (2)沿Oc 方向入射的粒子离开磁场时距c 点最近，设从ac 边离开磁场的离子距c 最近的点的坐标为M (x ，y )，则x ＝R sin 30°＝ 3 cmy ＝R －R cos 30°＝(23－3) cm离c 最近的点的坐标为M [ 3 cm ，(23－3) cm](3)从a 点离开磁场的离子在磁场中运动时间最长，其轨迹所对的圆心角为60° T ＝2πm Bq ＝π50 s t ＝T 6＝π300s. 13．(14分)如图所示，在一个边长为a 的正六边形区域内存在磁感应强度为B 、方向垂直于纸面向里的匀强磁场，三个相同带正电的粒子，比荷为q m ，先后从A 点沿AD 方向以大小不等的速度射入匀强磁场区域，粒子在运动过程中只受磁场力作用．已知编号为①的粒子恰好从F 点飞出磁场区域，编号为②的粒子恰好从E 点飞出磁场区域，编号为③的粒子从ED 边上的某一点垂直边界飞出磁场区域，求：(1)编号为①的粒子进入磁场区域的初速度大小；(2)编号为②的粒子在磁场区域内运动的时间；(3)编号为③的粒子在ED 边上飞出的位置与E 点的距离．答案：见解析解析：(1)设编号为①的粒子在正六边形区域磁场中做圆周运动的半径为r 1，初速度大小为v 1，则qv 1B ＝m v 21r 1由几何关系可得，r 1＝a 2sin 60°解得v 1＝3Bqa 3m(2)设编号为②的粒子在正六边形区域磁场中做圆周运动的半径为r 2，线速度大小为v 2，周期为T 2，则qv 2B ＝m v 22r 2，T 2＝2πr 2v 2解得T 2＝2πm Bq由几何关系可得，粒子在正六边形区域磁场运动过程中，转过的圆心角为60°，则粒子在磁场中运动的时间t ＝T 6＝πm 3Bq(3)设编号为③的粒子在正六边形区域磁场中做圆周运动的半径为r 3，由几何关系可得 AE ＝2a cos 30°＝3a r 3＝AE sin 30°＝23a OE ＝AEtan 30°＝3a EG ＝r 3－OE ＝(23－3)a14．(xx·大连模拟)(14分) 如图所示，在一半径为R 的圆形区域内有磁感应强度为B 的匀强磁场，方向垂直纸面向外．一束质量为m 、电量为q 带正电的粒子沿平行于直径MN 的方向进入匀强磁场，粒子的速度大小不同，重力不计．入射点P 到直径MN 的距离为h ，求：(1)某粒子经过磁场射出时的速度方向恰好与其入射方向相反，求粒子的入射速度是多大？(2)恰好能从M 点射出的粒子速度是多大？(3)若h ＝R2，粒子从P 点经磁场到M 点的时间是多少？ 答案：(1)qBh m (2)qBR R －R 2－h 2mh (3)7πm 6qB解析：(1)粒子出射方向与入射方向相反，即在磁场中运动了半个周期，其半径r 1＝h则qv 1B ＝m v 21r 1解得v 1＝qBh m.粒子从M 点射出，其运动轨迹如图，在△MQO 1中r 22＝(R －R 2－h 2)2＋(h －r 2)2 得r 2＝R 2－R R 2－h 2hqv 2B ＝m v 22r 2所以v 2＝qBR R －R 2－h 2mh. (3)若h ＝R 2，sin ∠POQ ＝h R ，可得∠POQ ＝π6由几何关系得粒子在磁场中偏转所对圆心角为α＝7π6周期T ＝2πm Bq所以t ＝α2πT ＝7πm 6Bq. 15．(xx·广西四校调研(16分)如图所示，以O 为原点建立平面直角坐标系Oxy ，沿y 轴放置一平面荧光屏，在y >0,0<x <0.5 m 的区域有垂直于纸面向里的匀强磁场，磁场的磁感应强度大小B ＝0.5 T ．在原点O 放一个开有小孔的粒子源，粒子源能同时放出比荷为q m ＝4.0×106kg/C 的不同速率的正离子束，沿与x 轴成30°角从小孔射入磁场，最后打在荧光屏上，使荧光屏发亮，入射正离子束的速率在0到最大值v m ＝2.0×106 m/s 的范围内，不计离子之间的相互作用，也不计离子的重力． (1)求离子从粒子源放出到打到荧光屏上所用的时间；(2)求离子打到荧光屏上的范围；(3)实际上，从O 点射入的正离子束有一定的宽度，设正离子将在与x 轴成30°～60°角内进入磁场，则某时刻(设为t ＝0时刻)在这一宽度内向各个方向射入各种速率的离子，经过5π3×10－7 s 时这些离子可能出现的区域面积是多大？ 答案：(1)π3×10－6 s (2)y ＝0到y ＝ 3 m (3)0.26 m 2解析：(1)离子在磁场中运动的周期为：T ＝2πm qB＝π×10－6 s 由几何关系知，能够打到荧光屏上的离子从粒子源放出到打到荧光屏上转过的圆心角α都相等α＝2π3离子从粒子源放出到打到荧光屏所用时间t ＝α2πT ＝π3×10－6 s(2)由qvB ＝mv 2r 得r ＝mv qB， 则r m ＝mv m qB＝1 m 离子在磁场中运动的最大轨道半径r m ＝1 m由几何关系知，最大速度的离子刚好沿磁场边缘打在荧光屏上，如图，所以OA 1长度为：y ＝2r m cos 30°＝ 3 m即离子打到荧光屏上的范围为：y ＝0到y ＝ 3 m(3)经过时间t ＝5π3×10－7 s 时离子转过的圆心角φ＝2πT t ＝π3与x 轴成60°方向入射的离子，在t ＝5π3×10－7 s 时刚好打在y 轴上，与x 轴成30°方向入射的离子，在t ＝5π3×10－7 s 时都到达线段OC 1，所以在t ＝0时刻与x 轴成30°～60°内进入磁场的正离子在t ＝5π3×10－7 s 时刻全部出现在以O 为圆心的扇形OA 2C 1范围内，如图所示则离子可能出现的区域面积：S ＝πr 2m 12＝π12 m 2＝0.26 m 2。

1-4-8 电场及带电粒子在电场中的运动课时强化训练1．(2024·山西五市联考)(多选)如图所示，带电粒子在匀强电场中以初速度v0沿曲线从M运动到N(不计粒子的重力)，这时突然使电场方向反向而大小不变。

在新的电场中，带电粒子以后的运动状况(图中三条虚线在N点都与MN相切)，下列说法正确的是( )A．可能沿曲线①运动且电势能减小B．可能沿曲线①运动且电势能增大C．可能沿直线②运动且电势能不变D．可能沿曲线③运动且电势能增大[解析] 粒子在由M到N的过程中，所受到的电场力指向轨迹弯曲的内侧，则电场反向后，其所受电场力也反向，可知电场反向后其可能沿曲线①运动，选项C、D错误。

在由M到N过程中电场力与v的夹角可能为锐角，还可能为钝角，不确定，同样电场反向后两者的夹角也不确定，则电场力可能做负功，还可能做正功，电势能可能增加，还可能削减，则选项A、B正确。

[答案] AB2．(2024·河北石家庄质检)(多选)如图所示，正方形ABCD的四个顶点各固定一个点电荷，所带电荷量分别为＋q、－q、＋q、－q，E、F、O分别为AB、BC及AC的中点。

下列说法正确的是( )A．E点电势低于F点电势B．F点电势等于E点电势C．E点电场强度与F点电场强度相同D．F点电场强度大于O点电场强度[解析] 依据对称性可知，E、F两点电势相等，则A项错误，B项正确。

依据对称性及场强的叠加原理可知，E点和F点电场强度大小相等而方向不同，O点的电场强度为零，F点的电场强度大于零，则C项错误，D项正确。

[答案] BD3．(2024·山东菏泽一模)如图所示为某电场中x 轴上电势φ随x 改变的图像，一个带电粒子仅受电场力作用在x ＝0处由静止释放沿x 轴正向运动，且以肯定的速度通过x ＝x 2处，则下列说法正确的是( )A ．x 1和x 2处的电场强度均为零B ．x 1和x 2之间的场强方向不变C ．粒子从x ＝0到x ＝x 2过程中，电势能先增大后减小D ．粒子从x ＝0到x ＝x 2过程中，加速度先减小后增大[解析] φ-x 图像中斜率表示场强，斜率的肯定值的大小表示场强的大小，斜率的正负表示场强的方向，题图中x 1和x 2之间的场强大小先减小后增大，场强方向先沿负方向后沿正方向，A 、B 项错误；粒子由x ＝0处由静止沿x 轴正向运动，表明粒子运动方向与电场力方向同向，则从x ＝0到x ＝x 2的过程中，电场力先做正功后做负功，电势能先减小后增大，C 项错误；因从x ＝0到x ＝x 2过程中，电场强度先减小后增大，故粒子的加速度先减小后增大，D 项正确。

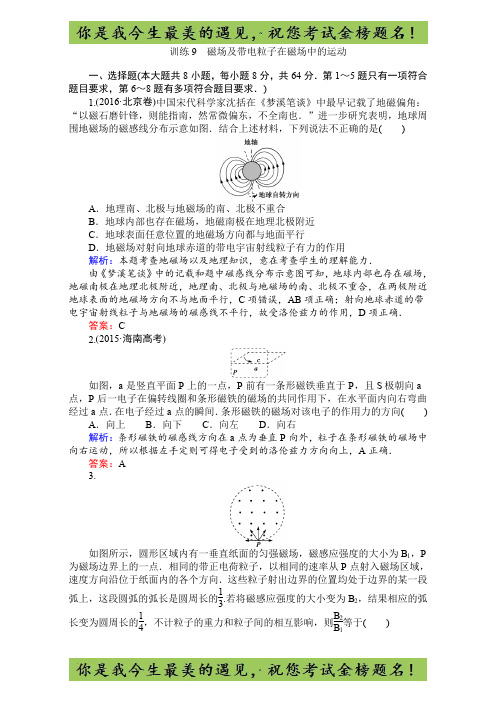

训练9 磁场及带电粒子在磁场中的运动一、选择题(本大题共8小题，每小题8分，共64分．第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．)1.(2016·北京卷)中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图．结合上述材料，下列说法不正确的是( )A ．地理南、北极与地磁场的南、北极不重合B ．地球内部也存在磁场，地磁南极在地理北极附近C ．地球表面任意位置的地磁场方向都与地面平行D ．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用解析：本题考查地磁场以及地理知识，意在考查学生的理解能力． 由《梦溪笔谈》中的记载和题中磁感线分布示意图可知，地球内部也存在磁场，地磁南极在地理北极附近，地理南、北极与地磁场的南、北极不重合，在两极附近地球表面的地磁场方向不与地面平行，C 项错误，AB 项正确；射向地球赤道的带电宇宙射线粒子与地磁场的磁感线不平行，故受洛伦兹力的作用，D 项正确．答案：C2.(2015·海南高考)如图，a 是竖直平面P 上的一点，P 前有一条形磁铁垂直于P ，且S 极朝向a 点，P 后一电子在偏转线圈和条形磁铁的磁场的共同作用下，在水平面内向右弯曲经过a 点．在电子经过a 点的瞬间．条形磁铁的磁场对该电子的作用力的方向( )A ．向上B ．向下C ．向左D ．向右解析：条形磁铁的磁感线方向在a 点为垂直P 向外，粒子在条形磁铁的磁场中向右运动，所以根据左手定则可得电子受到的洛伦兹力方向向上，A 正确．答案：A 3.如图所示，圆形区域内有一垂直纸面的匀强磁场，磁感应强度的大小为B 1，P 为磁场边界上的一点．相同的带正电荷粒子，以相同的速率从P 点射入磁场区域，速度方向沿位于纸面内的各个方向．这些粒子射出边界的位置均处于边界的某一段弧上，这段圆弧的弧长是圆周长的13.若将磁感应强度的大小变为B 2，结果相应的弧长变为圆周长的14，不计粒子的重力和粒子间的相互影响，则B 2B 1等于( )A.34B.32C.62D.23解析：设圆形区域的半径为r ，磁感应强度为B 1时，从P 点射入的粒子与磁场边界的最远交点为M ，最远的点是轨迹上直径与磁场边界圆的交点，∠POM ＝120°，如图甲所示，所以粒子做圆周运动的半径R 为：sin60°＝R r ，解得：R ＝32r ，磁感应强度为B 2时，从P 点射入的粒子与磁场边界的最远交点为N ，最远的点是轨迹上直径与磁场边界圆的交点，∠PON ＝90°，如图乙所示，所以粒子做圆周运动的半径R ′为：R ′＝22r 由带电粒子做圆周运动的半径R ＝m v qB 得：B 2B 1＝R R ′＝3222＝62.答案：C4．如图所示，比荷相同的带正电粒子A 和B ，同时以速度v A 和v B 从宽度为d 的有界匀强磁场的边界上的O 点分别以60°和30°(与边界的夹角)方向射入磁场，又恰好不从另一边界飞出，则下列说法中正确的是( )A ．A 、B 两粒子的速度之比为(2＋3)∶3 B ．A 、B 两粒子在磁场中的位移之比为1∶1C ．A 、B 两粒子在磁场中的路程之比为1∶2D ．A 、B 两粒子在磁场中的时间之比为2∶1解析：设粒子速度方向和磁场边界的夹角为θ，粒子做圆周运动的半径为r ，如图所示，有r ＋r cos θ＝d ，即r ＝d1＋cos θ＝m v qB ，所以v A v B ＝1＋cos30°1＋cos60°＝2＋33，A 正确；粒子在磁场中的位移x ＝2r sin θ，所以x A x B ＝v A sin60°v Bsin30°＝23＋33，B 错误；粒子在磁场中的路程s ＝r ×(2π－2θ)，所以s A s B＝8＋4315，C 错误；粒子在磁场中的时间t ＝2π－2θ2πT，所以t A t B＝2π－2θA 2π－2θB ＝45，D 错误．答案：A5.如图所示，带有正电荷的A 粒子和B 粒子同时以同样大小的速度从宽度为d 的有界匀强磁场的边界上的O 点分别以30°和60°(与边界的夹角)射入磁场，又恰好都不从另一边界飞出，则下列说法中正确的是( )A ．A 、B 两粒子在磁场中做圆周运动的半径之比为13B ．A 、B 两粒子在磁场中做圆周运动的半径之比为 3C ．A 、B 两粒子的qm 之比是 3D ．A 、B 两粒子的qm 之比是2＋33解析：粒子运动轨迹如图所示，其中A 粒子的运动半径满足d ＝R ＋R cos30°，可得R ＝d 1＋cos30°；同理可得B 粒子的运动半径r ＝d 1＋cos60°，则R r ＝32＋3，所以A 、B 选项错误；据R ＝m v qB 可知m q ∝R ，所以两粒子的qm 之比是2＋33，C 错误，D 正确．答案：D6．在方向垂直纸面向里的匀强磁场中，电量都为q 的三个正、负离子从O 点同时沿纸面内不同方向射出，运动轨迹如图，已知m a >m b ＝m c ，磁场足够大，不计离子间的相互作用，可以判定( )A ．a 、b 是正离子，c 是负离子B ．a 、b 是负离子，c 是正离子C ．a 最先回到O 点D ．b 、c 比a 先回到O 点解析：根据左手定则知，c 带正电，a 、b 带负电，故B 正确，A 错误；根据T ＝2πmqB ，因为电量相等，m a >m b ＝m c ，可知b 、c 的周期相等，小于a 的周期，则b 、c 比a 先回到O 点，故D 正确，C 错误．答案：BD7．如图所示，在平面直角坐标系中有一个垂直于纸面向里的圆形匀强磁场，其边界过原点O 和y 轴上的点a (0，L )．一质量为m 、电荷量为e 的电子从a 点以初速度v 0平行于x 轴正方向射入磁场，并从x 轴上的b 点射出磁场，此时速度方向与x 轴正方向的夹角为60°.下列说法中正确的是( )A ．电子在磁场中运动的时间为πLv 0B ．电子在磁场中运动的时间为2πL3v 0C ．磁场区域的圆心坐标(3L 2，L2)D ．电子在磁场中做圆周运动的圆心坐标为(0，－2L ) 解析：电子的轨迹半径为R ，由几何知识，R sin30°＝R －L ，得R ＝2L .电子在磁场中运动时间t ＝T 6，而T ＝2πR v 0，得：t ＝2πL3v 0，故A 错误，B 正确；设磁场区域的圆心坐标为(x ，y )，其中x ＝12R cos30°＝32L ，y ＝L2，所以磁场圆心坐标为(32L ，L2)，故C 正确；根据几何关系可得，电子在磁场中做圆周运动的圆心坐标为(0，－L )，故D 错误．答案：BC 8.如图所示，直角三角形ABC 区域中存在一匀强磁场，比荷相同的两个粒子(不计重力)从A 点沿AB 方向射入磁场，分别从AC 边上的P 、Q 两点射出，则( )A ．从P 点射出的粒子速度大B ．从Q 点射出的粒子速度大C ．从Q 点射出的粒子在磁场中运动的时间长D ．两个粒子在磁场中运动的时间一样长解析：粒子在磁场中做匀速圆周运动，运动轨迹如图所示，根据几何关系(图示弦切角相等)，粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间t ＝θ2πT ，又因为粒子在磁场中圆周运动的周期T ＝2πmqB ，可知粒子在磁场中运动的时间相等，D 正确，C 错误；由图知，粒子运动的半径R P <R Q ，由粒子在磁场中做圆周运动的半径R ＝m vBq 知粒子运动速度v P <v Q ，A 错误，B 正确．答案：BD二、计算题(本大题共2小题，共36分．需写出规范的解题步骤)9.(2016·北京卷)如图所示，质量为m 、电荷量为q 的带电粒子，以初速度v 沿垂直磁场方向射入磁感应强度为B 的匀强磁场，在磁场中做匀速圆周运动．不计带电粒子所受重力．(1)求粒子做匀速圆周运动的半径R 和周期T ； (2)为使该粒子做匀速直线运动，还需要同时存在一个与磁场方向垂直的匀强电场，求电场强度E 的大小．解析：本题主要考查带电粒子在磁场中的运动以及在复合场中的匀速直线运动，意在考查学生的分析和推理能力．(1)洛伦兹力提供向心力，有f ＝q v B ＝m v 2R带电粒子做匀速圆周运动的半径R ＝m vqB匀速圆周运动的周期T ＝2πR v ＝2πmqB(2)粒子受电场力F ＝qE ，洛伦兹力f ＝q v B .粒子做匀速直线运动，则qE ＝q v B 电场强度的大小E ＝v B答案：(1)m v qB 2πmqB (2)v B10．如图所示的xOy 坐标系中，y 轴右侧空间存在范围足够大的匀强磁场，磁感应强度大小为B ，方向垂直于xOy 平面向外．Q 1、Q 2两点的坐标分别为(0，L )、(0，－L )，坐标为(－33L,0)处的C 点固定一平行于y 轴放置的绝缘弹性挡板，C 为挡板中点．带电粒子与弹性绝缘挡板碰撞前后，沿y 轴方向分速度不变，沿x 轴方向分速度反向，大小不变．现有质量为m 、电量为＋q 的粒子，在P 点沿PQ 1方向进入磁场，α＝30°，不计粒子重力．(1)若粒子从点Q 1直接通过点Q 2，求粒子初速度大小；(2)若粒子从点Q 1直接通过点O ，求粒子第一次经过x 轴的交点坐标；(3)若粒子与挡板碰撞两次并能回到P 点，求粒子初速度大小及挡板的最小长度．解析：(1)由题意画出粒子运动轨迹如图甲所示．粒子在磁场中做圆周运动的半径大小为R 1，由几何关系得： R 1cos30°＝L粒子在磁场中做匀速圆周运动，由牛顿第二定律得：q v 1B ＝m v 21R 1解得v 1＝23qBL3m(2)由题意画出粒子运动轨迹如图乙所示．设其与x 轴交点为M ，横坐标为x M ，由几何关系知 2R 2cos30°＝L x M ＝2R 2sin30°则M 点坐标为(33L,0)(3)由题意画出粒子运动轨迹如图丙所示：粒子在磁场中做圆周运动的半径大小为R 3，偏转一次后在y 负方向偏移量为Δy 1，由几何关系得Δy 1＝2R 3cos30°为保证粒子最终能回到P ，粒子每次射出磁场时速度方向与PQ 2连线平行，与挡板碰撞后，速度方向与PQ 1连线平行，每碰撞一次，粒子出进磁场在y 轴上距离Δy 2(如图中A 、E 间距)可由题给条件得Δy 2＝23L3tan30°当粒子只碰两次，其几何条件是 3Δy 1－2Δy 2＝2L联立解得R 3＝103L27粒子磁场中做匀速圆周运动，由牛顿第二定律得：q v 3B ＝m v 23R 3解得v 3＝103qBL27m 挡板的最小长度ΔL ＝Δy 1－Δy 2＝2R 3cos30°－23L3·tan30°解得ΔL ＝4L9答案：(1)23qBL 3m (2)(33L,0) (3)103qBL 27m 4L9。

2021届二轮高考物理：电场和磁场含答案专题：电场和磁场1、（双选）如图所示，纸面内A、B两点之间连接有四段导线分别为ACB、ADB、AEB和AFB，四段导线的粗细、材料均相同，匀强磁场垂直于纸面向里．现给A、B两端加上恒定电压，则下列说法正确的是()A．四段导线受到的安培力的方向相同B．四段导线受到的安培力的大小相等C．ADB段导线受到的安培力最大D．AEB段导线受到的安培力最小2、（双选）如图所示，圆为负点电荷形成的电场中的一等势线，圆关于x轴对称，与x轴的交点分别为a，b，x轴上另有c、d点，各点间的距离为ac＝cd，下列说法正确的是()A．b点电场强度比c点电场强度大B．b点的电势比c点电势高C．各点间的电势差满足U dc＜U cbD．电子在a点的电势能比在C点的电势能低3、磁流体发电机的原理如图所示。

将一束等离子体连续以速度v垂直于磁场方向喷入磁感应强度为B的匀强磁场中，可在相距为d，面积为S的两平行金属板间产生电压。

现把上、下板和电阻R连接，上、下板等效为直流电源的两极。

等离子体稳定时在两板间均匀分布，电阻率为ρ。

忽略边缘效应，下列判断正确的是()A．上板为正极，a、b两端电压U＝BdvB．上板为负极，a、b两端电压U＝Bd2vρS RS＋ρdC．上板为正极，a、b两端电压U＝BdvRS RS＋ρdD．上板为负极，a、b两端电压U＝BdvRS Rd＋ρS4、（双选）如图所示，一轨道由两等长的光滑斜面AB和BC组成，两斜面在B 处用一光滑小圆弧相连接，P是BC的中点，竖直线BD右侧存在垂直纸面向里的匀强磁场，B处可认为处在磁场中，一带电小球从A点由静止释放后能沿轨道来回运动，C点为小球在BD右侧运动的最高点，则下列说法正确的是()A．C点与A点在同一水平线上B．小球向右或向左滑过B点时，对轨道压力相等C．小球向上或向下滑过P点时，其所受洛伦兹力相同D．小球从A到B的时间是从C到P时间的2倍5、如图甲所示，两平行金属板MN、PQ的长度和板间距离相等，板间存在如图乙所示的电场强度随时间周期性变化的电场，电场方向与两板垂直．在t＝0时刻，一不计重力的带电粒子沿两板中线垂直于电场方向射入电场，粒子射入电场时速度大小为v0，t＝T时刻粒子刚好沿MN板右边缘射出电场，则()A．该粒子射出电场时的速度方向一定垂直于电场方向B．在t＝T2时刻，该粒子的速度大小为2v0C．若该粒子在t＝T2时刻以速度v0进入电场，则粒子会打在板上D．若该粒子的入射速度大小变为2v0，则该粒子仍在t＝T时刻射出电场6、（双选）如图所示，以O为圆心、半径为R的虚线圆位于足够大的匀强电场中，圆所在平面与电场方向平行，M、N为圆周上的两点。

高中物理电场磁场电磁感应专题训练练习题姓名班级学号得分说明：１、本试卷包括第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

满分100分。

考试时间90分钟。

２、考生请将第Ⅰ卷选择题的正确选项填在答题框内，第Ⅱ卷直接答在试卷上。

考试结束后，只收第Ⅱ卷第Ⅰ卷（选择题）一．单选题（每题3分，共60分）1．关于点电荷的说法，正确的是（）A．带电体能否看成点电荷，是看它的形状和大小对相互作用力的影响是否能忽略不计B．点电荷一定是电量很小的电荷C．体积很大的带电体一定不能看作点电荷D．只有体积很小的带电体，才能作为点电荷2．如图所示，其中小磁针静止时N极正确的指向是（）A．B．C．D．3．两个电容器，两极板间的电势差之比为2：3，带电量之比为3：2，则等于（）A．2：3B．3：2C．4：9D．9：44、如图为某一电场的电场线和等势面分布，图中实线表示电场线，虚线表示等势面，过a、b两点的等势面电势分别为φa=5V，φc=3V那么a、c连线的中点b的电势φb为（）A．φb=4V B．φb＞4VC．φb＜4v D．上述情况都有可能5、如图所示，匝数为N，半径为R1的圆形线圈内有匀强磁场，匀强磁场在半径为R2的圆形区域内，匀强磁场的磁感应强度B垂直于线圈平面．通过该线圈的磁通量为（）A．BπR12B．BπR22C．NBπR12D．NBπR226．甲、乙两个原来不带电的物体相互摩擦（没有第三者参与），结果发现甲物体带了1.6×10-15C的电荷量（正电荷），下列说法正确的是（）A．乙物体也带了1.6C的正电荷B．甲物体失去了104个电子C．乙物体失去了104个电子D．甲、乙两物体共失去了2×104个电子7．对磁感线的认识，下列说法不正确的是（）A．磁感线切线方向即磁场方向B．磁感线上某点的切线方向与放在该点小磁针北极的受力方向相同C．磁感线的疏密可以反映磁场的强弱D．磁感线切线方向是小磁针受力的方向8．两个大小相同、带等量同种电荷的导体小球A和B，彼此间的斥力为F．A与B接触，然后移开放回原位置，这时A和B之间的作用力为F′，则F与F′之比为（）A．4：1B．1：4C．1：1D．1：29、如图甲所示为某小型交流发电机的示意图，两磁极之间的磁场可认为是匀强磁场，正方形线圈可绕垂直于磁场方向的水平轴OO′以角速度ω沿逆时针方向匀速转动，开始转动时线圈平面与磁场方向平行，其中A为交流电流表，外电路的电阻R=8Ω，线圈的总电阻r=2Ω．若从线圈开始转动时开始计时，线圈中产生的交变电流如图乙所示，则以下说法中正确的是（）A．线圈中产生的交变电压的有效值为100VB．当t=0.015s时，交流电表的示数为零C．从图示位置转过的过程中，电阻R上产生的热量为4JD．若将线圈转动的角速度减半，则线圈产生的交流电动势的瞬时值得表达式应为e=50 cos100πt（V）10．下列四幅图表示的工具或装置，利用地磁场工作的是（）磁卡指南针磁性黑板电磁起重机11、A、B两线圈用同样规格的导线绕成且匝数相同，两环半径r A=2r B．有理想边界的匀强磁场恰在B线圈内，如图所示．当磁感应强度均匀减小时，若A、B两线圈互不影响，则（）A．A、B两环中产生的感应电动势之比为4：1B．A、B两环中产生的感应电流之比为2：1C．A、B两环中产生的感应电流之比为1：2D．A环中不发生电磁感应现象，B环中有感应电流12．设想地磁场是由地球内部的环形电流形成的，那么这一环形电流的方向应该是（）A．B．C．D．13．正电荷沿图示方向进入方向垂直纸面向外的磁场，则该电荷受到的洛伦兹力方向（）A．向左B．向右C．向外D．向里14、如图所示，铜棒ab长0.1m，质量为6×10-2kg，两端用轻铜线悬挂，整个装置处在竖直向下的匀强磁场中，现使铜棒中保持通有恒定电流I=9A，铜棒发生偏转，平衡时轻铜线的偏转角为37°，则匀强磁场的磁感应强度为（g=10m/s2，sin37°=0.6，cos37°=0.8）（）A．0.4T B．T C．0.5T D．T15、如图所示，导体AB在做切割磁感线运动时，将产生一个电动势，因而在电路中有电流通过．下列说法中正确的是（）A．因导体运动而产生的感应电动势称为感生电动势B．动生电动势的产生与洛伦兹力有关C．动生电动势的产生与电场力有关D．动生电动势和感生电动势的产生原因是一样的16．下列用电器中，不是根据电流的热效应制成的是（）A．电热毯B．电熨斗C．电话D．电热水器17．关于电场和磁场，下列说法正确的是（）A．某处电场的方向就是位于该处的电荷所受库仑力的方向B．某处磁场的方向就是位于该处的通电导线所受安培力的方向C．电荷在某处不受电场力的作用，则该处电场强度一定为零D．一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零18．关于电场强度，正确的是（）A．电场强度的大小与检验电荷的电量成反比B．电场强度的方向与检验电荷的正负有关C．电场强度大的地方电场线密D．进入电场的电荷受力方向就是场强的方向19、如图所示，两根通电直导线P、Q互相平行，对称分布在x轴上O点两侧，两根导线通入大小相等，方向垂直纸面向里的电流，在y中正方向上一点R，则R处的磁感应强度的方向是（）A．x轴正方向B．y轴正方向C．y轴负方向D．x轴负方向20、如图所示，在一个均强电场中有一四边形ABCD，其中M为AD的中点，N为BC的中点，一个电量为3×10-7C的带正电粒子从A点移动到B点，电场力做功为W AB=3.0×10-8J，将该粒子从D点移动到C点，电场力做功为W DC=5.0×10-8J，下列结论正确的是（）A．A、B两点之间的电势差为0.01VB．若将该粒子从M点移动到N点，电场力做功W MN=4.0×10-8JC．若将该粒子从M点移动到N点，电场力做功W MN=8.0×10-8JD．若A、B之间的距离为1cm，该电场的场强-定E=10V/m评卷人得分二．填空题（每题2分，共14分）21．电场中同一根电场线上排列着A、B、C三点，一个电量为2×10-8C的负电荷从A移到B，电场力做功为-4×10-6J，一个电量为3×10-8C的正电荷从A移到C，电场力做功为-9×10-6J．则顺着电场线方向这三点的排列次序是______．22、在点电荷Q产生的电场中有a，b两点，已知a点的场强大小为E，方向与ab连线成30°角，b点的场强方向与ab连线成120°角，如图所示，则b点的场强大小为______，a，b两点______点的电势高．23．把带正电的球C移近金属导体AB的A端时，由于同种电荷相互______，异种电荷相互______，使导体上的自由电子向______端移动，因此导体A端和B端带上了______种电荷．24．A、B两个点电荷，相距为L，B质量是A质量的2倍，它们在光滑水平面上由静止释放，开始时A的加速度为a，经过一段时间B的加速度也为a，那么，这时两点电荷相距______．25．一个电容器带电Q=6×10-4C时，两极板间电压∪=120V．当它的带电荷重减少2.0×10-4V时，两极板间电压减少______V，此时电容器的电容为______F．26．自然界中存在的两种电荷：______和______．同种电荷相互______，异种电荷相互______．27．质量为m，电荷量为q的质点，在静电力作用下以恒定速率v沿圆弧由A运动到B，其速度方向改变θ角，AB弧长为s，则A、B两点的电势差U AB=______，AB中点的场强大小E=______．三．简答题（共26分）28、（8分）如图，位于一条直线上的三个点电荷A，B，C，其间隔为==r，A和C都带正电荷，电荷量为q，在AC的垂直平分线上距B亦为r的P点，其场强恰为零，试确定点电荷B的电性和所带电荷量．29、（8分）如图所示，t=0时，竖直向上的匀强磁场磁感应强度B0=0.5T，并且以=1T/s在变化，水平导轨不计电阻，且不计摩擦阻力，宽为0.5m，长L=0.8m．在导轨上搁一导体杆ab，电阻R0=0.1Ω，并且水平细绳通过定滑轮吊着质量M=2kg的重物，电阻R=0.4Ω，问经过多少时间能吊起重物？（g=10m/s2）30（10分）如图劲度系数为k的轻质弹簧，下端挂有一匝数为n的矩形线框αbed，be边长为I，线框下边部分处于匀强磁场中，磁感应强度大小为E，方向与线框平面垂直向里，线框中通以如图方向的电流，开始时线框处于平衡状态，现令磁场反向，磁感应强度大小仍为E，线框达到新的平衡．求此过程中线框位移的大小△x和位移方向．参考答案一．单选题（共__小题）1．关于点电荷的说法，正确的是（）A．带电体能否看成点电荷，是看它的形状和大小对相互作用力的影响是否能忽略不计B．点电荷一定是电量很小的电荷C．体积很大的带电体一定不能看作点电荷D．只有体积很小的带电体，才能作为点电荷答案：A解析：解：A、由带电体看作点电荷的条件，当带电体的形状对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，带电体能否看作点电荷是由研究问题的性质决定，与自身大小形状和电量多少无具体关系，故A正确，CD错误；B、一个带电体能否看成点电荷，不是看它电量的大小，而是看它的形状和大小对相互作用力的影响是否可以忽略，故B错误；故选：A2．如图所示，其中小磁针静止时N极正确的指向是（）A．B．C．D．答案：A解析：解：A、由图可知，磁体外部的磁感线由N极到S极，根据小磁针静止时N极所指向表示磁场方向，小磁针指向正确，故A正确；B、由图可知，磁体外部的磁感线由N极到S极，根据小磁针静止时N极所指向表示磁场方向，小磁针N应该在右端，故B错误；C、由图可知，磁体外部的磁感线由N极到S极，根据小磁针静止时N极所指向表示磁场方向，小磁针N应该指向上，故C错误；D、由图可知，磁体外部的磁感线由N极到S极，根据小磁针静止时N极所指向表示磁场方向，小磁针N极应该在左边，故D错误；故选：A．3．两个电容器，两极板间的电势差之比为2：3，带电量之比为3：2，则等于（）A．2：3B．3：2C．4：9D．9：4答案：D解析：解：两个电容器，两极板间的电势差之比为2：3，带电量之比为3：2，根据公式C=，有：==；故选：D．4、如图为某一电场的电场线和等势面分布，图中实线表示电场线，虚线表示等势面，过a、b两点的等势面电势分别为φa=5V，φc=3V那么a、c连线的中点b的电势φb为（）A．φb=4V B．φb＞4VC．φb＜4v D．上述情况都有可能答案：C解析：解：由图看出，ab段电场线比bc段电场线密，ab段场强较大，根据公式U=Ed可知，a、b 间电势差U ab大于b、c间电势差U bc，即φa-φb＞φb-φc，得到φb＜=4V．故选C5、如图所示，匝数为N，半径为R1的圆形线圈内有匀强磁场，匀强磁场在半径为R2的圆形区域内，匀强磁场的磁感应强度B垂直于线圈平面．通过该线圈的磁通量为（）A．BπR12B．BπR22C．NBπR12D．NBπR22答案：B解析：解：由题，匀强磁场的磁感应强度B垂直于线圈平面，通过该线圈的磁通量为Φ=BS=B•．故选：B．6．甲、乙两个原来不带电的物体相互摩擦（没有第三者参与），结果发现甲物体带了1.6×10-15C的电荷量（正电荷），下列说法正确的是（）A．乙物体也带了1.6C的正电荷B．甲物体失去了104个电子C．乙物体失去了104个电子D．甲、乙两物体共失去了2×104个电子答案：B解析：解：A、甲物体带了1.6C的电荷量（正电荷），由电荷守恒定律可知，乙物体带了1.6C的负电荷，故A错误；B、甲在摩擦过程中失去的电子数为：n==104，故B正确；C、乙物体得到了104个电子，故CD错误；故选：B．7．对磁感线的认识，下列说法不正确的是（）A．磁感线切线方向即磁场方向B．磁感线上某点的切线方向与放在该点小磁针北极的受力方向相同C．磁感线的疏密可以反映磁场的强弱D．磁感线切线方向是小磁针受力的方向答案：D解析：解：A、磁感线切线方向即磁场方向．故A正确；B、磁感线上某点的切线方向与放在该点小磁针北极的受力方向相同．故B正确；C、磁感线的疏密可以反映磁场的强弱．故C正确；D、磁感线切线方向是磁场的方向，与小磁针N极受力的方向相同，与小磁针S极受力的方向相反．故D错误．本题要求选择不正确的，故选：D8．两个大小相同、带等量同种电荷的导体小球A和B，彼此间的斥力为F．A与B接触，然后移开放回原位置，这时A和B之间的作用力为F′，则F与F′之比为（）A．4：1B．1：4C．1：1D．1：2答案：C解析：解：假设AB带电量都为Q，距离为r，彼此间的斥力F=，A与B接触，然后移开放回原位置，电荷量不变，则彼此间的斥力F′=，所以F：F′=1：1，故C正确．故选：C9、如图甲所示为某小型交流发电机的示意图，两磁极之间的磁场可认为是匀强磁场，正方形线圈可绕垂直于磁场方向的水平轴OO′以角速度ω沿逆时针方向匀速转动，开始转动时线圈平面与磁场方向平行，其中A为交流电流表，外电路的电阻R=8Ω，线圈的总电阻r=2Ω．若从线圈开始转动时开始计时，线圈中产生的交变电流如图乙所示，则以下说法中正确的是（）A．线圈中产生的交变电压的有效值为100VB．当t=0.015s时，交流电表的示数为零C．从图示位置转过的过程中，电阻R上产生的热量为4JD．若将线圈转动的角速度减半，则线圈产生的交流电动势的瞬时值得表达式应为e=50 cos100πt（V）答案：D解析：解：A、根据图乙可知，电流的最大值为10A；故有效值为10A；根据欧姆定律可知，电压U=I（R+r）=10×10=100V；故A错误；B、交流电表显示的是电流的有效值；故不会随时间变化；故B错误；C、由Q=I2Rt可知，电阻R上产生的热量Q=100×8×（0.05）2=2J；故C错误；D、若角速度减半，则最大值减半；故表达式为：e=50cos100πt；故D正确；故选：D．10．下列四幅图表示的工具或装置，利用地磁场工作的是（）磁卡指南针磁性黑板电磁起重机答案：B解析：解：磁卡是利用磁条工作，磁性黑板是利用黑板的磁性；电磁起重机是利用电磁体；只有指南针是利用地磁场工作，磁体的S极指向南方；故选：B．11、A、B两线圈用同样规格的导线绕成且匝数相同，两环半径r A=2r B．有理想边界的匀强磁场恰在B线圈内，如图所示．当磁感应强度均匀减小时，若A、B两线圈互不影响，则（）A．A、B两环中产生的感应电动势之比为4：1B．A、B两环中产生的感应电流之比为2：1C．A、B两环中产生的感应电流之比为1：2D．A环中不发生电磁感应现象，B环中有感应电流答案：C解析：解：A、D、根据法拉第电磁感应定律有：E=n=nS，题中匝数相同，相同，有效面积S也相同，则得到A、B环中感应电动势之比为：E A：E B=1：1；故A错误，D错误；B、C、根据电阻定律R=ρ及L=n•2πr，因n、ρ、S截相同，则电阻之比为：R A：R B=r A：r B=2：1，根据欧姆定律I=得产生的感应电流之比为：I A：I B=1：2；故B错误，C正确；故选：C．12．设想地磁场是由地球内部的环形电流形成的，那么这一环形电流的方向应该是（）A．B．C．D．答案：A解析：解：地磁的北极在地理的南极附近，由于地球绕地轴作自西向东旋转，故地球上所带电荷的运动形成了一个环形电流，根据安培定可知右手的拇指指向南方，则弯曲的四指的方向则自东向西，故环形电流的方向应该由东向西，故A正确，BCD错误．故选：A．13．正电荷沿图示方向进入方向垂直纸面向外的磁场，则该电荷受到的洛伦兹力方向（）A．向左B．向右C．向外D．向里答案：B解析：解：带正电的电荷在向外的磁场中向上运动，根据左手定则可知，粒子的受到的洛伦兹力的方向向右，所以B正确．故选：B14、如图所示，铜棒ab长0.1m，质量为6×10-2kg，两端用轻铜线悬挂，整个装置处在竖直向下的匀强磁场中，现使铜棒中保持通有恒定电流I=9A，铜棒发生偏转，平衡时轻铜线的偏转角为37°，则匀强磁场的磁感应强度为（g=10m/s2，sin37°=0.6，cos37°=0.8）（）A．0.4T B．T C．0.5T D．T答案：C解析：解：导体棒处于平衡状态，设绳子拉力为T，因此有：Tcosθ=mg…①Tsinθ=F安=BIL…②联立①②解得：B=tanα=故C正确，故选：C15、如图所示，导体AB在做切割磁感线运动时，将产生一个电动势，因而在电路中有电流通过．下列说法中正确的是（）A．因导体运动而产生的感应电动势称为感生电动势B．动生电动势的产生与洛伦兹力有关C．动生电动势的产生与电场力有关D．动生电动势和感生电动势的产生原因是一样的答案：B解：A、因导体运动而产生的感应电动势称为动生电动势，故A错误，BC、动生电动势的产生与洛仑兹力有关，感生电动势与电场力做功有关，故B正确，C错误；D、动生电动势和感生电动势的产生原因不一样，故D错误；故选：B．16．下列用电器中，不是根据电流的热效应制成的是（）A．电热毯B．电熨斗C．电话D．电热水器答案：C解析：解：电热毯、电熨斗、电热水器均利用了电流的热效应，将电能转化为热能；而电话是利用电能转化为声音信号；故选C．17．关于电场和磁场，下列说法正确的是（）A．某处电场的方向就是位于该处的电荷所受库仑力的方向B．某处磁场的方向就是位于该处的通电导线所受安培力的方向C．电荷在某处不受电场力的作用，则该处电场强度一定为零D．一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零答案：C解析：解：A、正电荷选择电场中受到的电场力的方向与场强的方向相同，负电荷受到的电场力的方向与电场强度的方向相反．故A错误；B、根据左手定则，磁感应强度的方向与置于该处的通电导线所受的安培力方向垂直．故B 错误；C、根据公式F=qE可知，电荷在某处不受电场力的作用，则该处电场强度一定为零．故C正确；D、小段通电导线在某处若不受磁场力，可能是导线与磁场平行，则此处不一定无磁场．故D错误．18．关于电场强度，正确的是（）A．电场强度的大小与检验电荷的电量成反比B．电场强度的方向与检验电荷的正负有关C．电场强度大的地方电场线密D．进入电场的电荷受力方向就是场强的方向答案：C解析：解：电场强度是采用比值定义的，E的大小与F以及检验电荷q无关，是由电场本身决定的，电场E的方向规定为正电荷受力方向，与负电荷受力方向相反，故ABD错误；电场线可以形象的描述电场的强弱和方向，电场线密的地方电场强度大，故C正确．19、如图所示，两根通电直导线P、Q互相平行，对称分布在x轴上O点两侧，两根导线通入大小相等，方向垂直纸面向里的电流，在y中正方向上一点R，则R处的磁感应强度的方向是（）A．x轴正方向B．y轴正方向C．y轴负方向D．x轴负方向答案：C解析：解：根据安培定则，两个电流在R处产生的磁场的方向如图，由于电流的大小相等，所以产生的磁场的大小相等，由矢量的合成方法可知，合磁场的方向沿y轴负方向．故选：C20、如图所示，在一个均强电场中有一四边形ABCD，其中M为AD的中点，N为BC的中点，一个电量为3×10-7C的带正电粒子从A点移动到B点，电场力做功为W AB=3.0×10-8J，将该粒子从D点移动到C点，电场力做功为W DC=5.0×10-8J，下列结论正确的是（）A．A、B两点之间的电势差为0.01VB．若将该粒子从M点移动到N点，电场力做功W MN=4.0×10-8JC．若将该粒子从M点移动到N点，电场力做功W MN=8.0×10-8JD．若A、B之间的距离为1cm，该电场的场强-定E=10V/m答案：B解析：解：A、由公式W AB=qU AB得A、B两点之间的电势差为：U AB==V=0.1V，故A错误．B、C、因为该电场是匀强电场，M点的电势等于A、D两点电势的平均值；N点的电势等于B、C两点电势的平均值，即：φM=，φN=；所以：W MN=qU MN=q（φM-φN）=q（-）=q（φA-φB）+q（φD-φC）=W AB+ W DC=×（3.0×10-8J+5.0×10-8J）=4.0×10-8J．故B正确，C错误；D、由W AB=qU AB=qEd，若电场方向恰好沿AB方向，则d等于AB间的距离，d=1cm，则有：E===10V/m，若电场方向不沿AB方向，则d＜1cm，得到E＞10V/m，故D错误．故选：B二．填空题（共__小题）21．电场中同一根电场线上排列着A、B、C三点，一个电量为2×10-8C的负电荷从A移到B，电场力做功为-4×10-6J，一个电量为3×10-8C的正电荷从A移到C，电场力做功为-9×10-6J．则顺着电场线方向这三点的排列次序是______．答案：C、B、A解析：解：由公式U=，得：A、B间的电势差为：U AB==200V＞0，则有：φA＞φB；A、C间的电势差为：U AC=V=-300V＜0，则有：φA＜φC；所以有：φC＞φA＞φB；根据顺着电场线电势降低可知顺着电场线方向这三点的排列次序是：C、A、B．故答案为：C、A、B22、在点电荷Q产生的电场中有a，b两点，已知a点的场强大小为E，方向与ab连线成30°角，b点的场强方向与ab连线成120°角，如图所示，则b点的场强大小为______，a，b两点______点的电势高．答案：3Ea解析：解：将场强E a、E b延长，交点即为点电荷所在位置，如图所示，由于电场强度方向指向点电荷，则知该点电荷带负电．根据几何知识分析解得a点到Q点的距离：r a=2dcos30°=d，b点到Q点的距离r b=d，a、b两点到点电荷Q的距离之比r a：r b=：1，由公式E=得：a、b两点场强大小的比值E a：E b=1：3．得，E b=3E．由于a点距离负点电荷Q更近，所以a点的电势高于b点的电势．故答案为：3E；a23．把带正电的球C移近金属导体AB的A端时，由于同种电荷相互______，异种电荷相互______，使导体上的自由电子向______端移动，因此导体A端和B端带上了______种电荷．答案：排斥吸引A异解析：解：把带正电的球C移近金属导体A和B时，由于同种电荷相互排斥，异种电荷相互吸引，使导体上的自由电子向在外电场的作用下向A移动，正电荷不移动，因此导体A端和B端带上了异种电荷．故答案为：排斥；吸引；A；异．24．A、B两个点电荷，相距为L，B质量是A质量的2倍，它们在光滑水平面上由静止释放，开始时A的加速度为a，经过一段时间B的加速度也为a，那么，这时两点电荷相距______．答案：L解析：解：初态，对A电荷，由库仑定律得：k=ma----①末态，对B电荷，由库仑定律得：k=2ma----②①②相比，化简得：L′=L故答案为：25．一个电容器带电Q=6×10-4C时，两极板间电压∪=120V．当它的带电荷重减少2.0×10-4V时，两极板间电压减少______V，此时电容器的电容为______F．答案：405×10-6解析：解：电容器带电Q=6.0x10-4C，电压U=120V，故电容为：根据C=，带电量减少2.0×10-4C时，两极板间的电压减少：V电容器的电容与带电量无关，由电容器本身决定，当它的带电荷重减少2.0×10-4V时，电容不变，为5×10-6；故答案为：40，5×10-6．26．自然界中存在的两种电荷：______和______．同种电荷相互______，异种电荷相互______．答案：正电荷负电荷排斥吸引解析：解：因自然界中有正、负电荷之分，即存在两种电荷，电荷间的作用力的规律是：同种电荷相互排斥，异种电荷相互吸引．故答案为：正电荷，负电荷，排斥，吸引．27．质量为m，电荷量为q的质点，在静电力作用下以恒定速率v沿圆弧由A运动到B，其速度方向改变θ角，AB弧长为s，则A、B两点的电势差U AB=______，AB中点的场强大小E=______．答案：解析：解：由题意知电荷在静电力作用下做的是匀速圆周运动，从A点运动到B点，由动能定理知，静电力做的功是零，所以A、B两点间的电势差U AB=0设场源电荷的电荷量为Q，质点做圆周运动的轨道半径为r，则弧长s=θr①静电力是质点做圆周运动的向心力，即②弧AB中点的场强大小E=③解①②③组成的方程组得E=故答案为：0；三．简答题（共__小题）28、如图，位于一条直线上的三个点电荷A，B，C，其间隔为==r，A和C都带正电荷，电荷量为q，在AC的垂直平分线上距B亦为r的P点，其场强恰为零，试确定点电荷B的电性和所带电荷量．答案：解：由几何关系可知，A和C到P的距离：A与C在P点产生的场强的大小：由图可知，A与C点的点电荷在P点产生的场强的方向相互垂直，合场强：E=由矢量的合成可知，B点的场强大小也是，方向向下，所以B带负电．由库仑定律：联立得：答：B带负电，带电量大小是．29、如图所示，t=0时，竖直向上的匀强磁场磁感应强度B0=0.5T，并且以=1T/s在变化，水平导轨不计电阻，且不计摩擦阻力，宽为0.5m，长L=0.8m．在导轨上搁一导体杆ab，电阻R0=0.1Ω，并且水平细绳通过定滑轮吊着质量M=2kg的重物，电阻R=0.4Ω，问经过多少时间能吊起重物？（g=10m/s2）答案：解：要提起重物，安培力F=Mg且F=BIL在任意时刻t，磁感应强度B=B0+•t电路中的电流I=感应电动势E=•s=dL综合以上各式代入数据：=20解得：t=30.75s答：经过30.75s时间重物将被提起．．30、如图劲度系数为k的轻质弹簧，下端挂有一匝数为n的矩形线框αbed，be边长为I，线框下边部分处于匀强磁场中，磁感应强度大小为E，方向与线框平面垂直向里，线框中通以如图方向的电流，开始时线框处于平衡状态，现令磁场反向，磁感应强度大小仍为E，线框达到新的平衡．求此过程中线框位移的大小△x和位移方向．答案：解：线框在磁场中受重力、安培力、弹簧弹力处于平衡，安培力为：F B=nBIL，且开始的方向向上，然后方向向下，大小不变．设在电流反向之前弹簧的伸长x，则反向之后弹簧的伸长为（x+△x），则有：kx+nBIL-G=0k（x+△x）-nBIL-G=0。

磁场及带电粒子在磁场中的运动[真题再现]1．(多选)(2014·新课标全国卷Ⅱ)如图为某磁谱仪部分构件的示意图．图中，永磁铁提供匀强磁场，硅微条径迹探测器可以探测粒子在其中运动的轨迹．宇宙射线中有大量的电子、正电子和质子，当这些粒子从上部垂直进入磁场时，下列说法正确的是( )A ．电子与正电子的偏转方向一定不同B ．电子与正电子在磁场中运动轨迹的半径一定相同C ．仅依据粒子运动轨迹无法判断该粒子是质子还是正电子D ．粒子的动能越大，它在磁场中运动轨迹的半径越小答案：AC解析：根据左手定则，电子、正电子进入磁场后所受洛伦兹力的方向相反，故两者的偏转方向不同，选项A 正确；根据qvB ＝mv 2r ，得r ＝mv qB，若电子与正电子在磁场中的运动速度不相等，则轨迹半径不相同，选项B 错误；对于质子、正电子，它们在磁场中运动时不能确定mv 的大小，故选项C 正确；粒子的mv 越大，轨道半径越大，而mv ＝2mE k ，粒子的动能大，其mv 不一定大，选项D 错误．2．(多选)(2015·全国理综Ⅱ)有两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ中的磁感应强度是Ⅱ中的k 倍．两个速率相同的电子分别在两磁场区域做圆周运动．与Ⅰ中运动的电子相比，Ⅱ中的电子( )A ．运动轨迹的半径是Ⅰ中的k 倍B ．加速度的大小是Ⅰ中的k 倍C ．做圆周运动的周期是Ⅰ中的k 倍D ．做圆周运动的角速度与Ⅰ中的相等答案：AC解析：两速率相同的电子在两匀强磁场中做匀速圆周运动，且Ⅰ磁场磁感应强度B 1是Ⅱ磁场磁感应强度B 2的k 倍．A ：由qvB ＝mv 2r 得r ＝mv qB ∝1B，即Ⅱ中电子运动轨迹的半径是Ⅰ中的k 倍，选项A 正确． B ：由F 合＝ma 得a ＝F 合m ＝qvB m ∝B ，所以a 2a 1＝1k，选项B 错误． C ：由T ＝2πr v得T ∝r ，所以T 2T 1＝k ，选项C 正确． D ：由ω＝2πT 得ω2ω1＝T 1T 2＝1k，选项D 错误． 正确选项为A 、C.3．(2015·江苏单科)一台质谱仪的工作原理如图所示，电荷量均为＋q 、质量不同的离子飘入电压为U 0的加速电场，其初速度几乎为零．这些离子经加速后通过狭缝O 沿着与磁场垂直的方向进入磁感应强度为B 的匀强磁场，最后打在底片上．已知放置底片的区域MN ＝L ，且OM ＝L .某次测量发现MN 中左侧23区域MQ 损坏，检测不到离子，但右侧13区域QN 仍能正常检测到离子．在适当调节加速电压后，原本打在MQ 的离子即可在QN 检测到．(1)求原本打在MN 中点P 的离子质量m ；(2)为使原本打在P 的离子能打在QN 区域，求加速电压U 的调节范围；(3)为了在QN 区域将原本打在MQ 区域的所有离子检测完整，求需要调节U 的最少次数．(取lg 2＝0.301，lg 3＝0.477，lg 5＝0.699)答案：(1)9qB 2L 232U 0 (2)100U 081≤U ≤16U 09(3)最少次数为3次 解析：(1)离子在电场中加速，qU 0＝12mv 2 在磁场中做匀速圆周运动，qvB ＝m v 2r 0解得r 0＝1B 2mU 0q代入r 0＝34L ，解得m ＝9qB 2L 232U 0.(2)由(1)知，U ＝16U 0r 29L 2 离子打在Q 点时，r ＝56L ，得U ＝100U 081离子打在N 点时，r ＝L ，得U ＝16U 09则加速电压U 的范围100U 081≤U ≤16U 09. (3)由(1)可知，r ∝U 由题意知，第1次调节电压到U 1，使原本Q 点的离子打在N 点，L 56L ＝U 1U 0 此时，原本半径为r 1的打在Q 1的离子打在Q 上，56L r 1＝U 1U 0解得r 1＝⎝ ⎛⎭⎪⎫562L 第2次调节电压到U 2，原本打在Q 1的离子打在N 点，原本半径为r 2的打在Q 2的离子打在Q 上，则L r 1＝U 2U 0，56L r 2＝U 2U 0，解得r 2＝⎝ ⎛⎭⎪⎫563L 同理，第n 次调节电压，有rn ＝⎝ ⎛⎭⎪⎫56n ＋1L 检测完整，有rn ≤L 2，解得n ≥lg 2lg 65－1≈2.8 故最少次数为3次．规律探寻带电粒子在匀强磁场中的圆周运动，是高考考查的重点和热点，常设置新情境来考查对带电粒子在匀强磁场中的圆周运动知识的掌握情况．解答此类试题需要确定圆周运动的半径、圆心和运动时间，复杂时需要画出轨迹图，需要结合几何关系求解．单独考查的题型一般为选择题，综合其他知识考查的一般为计算题，难度中等．[考题预测](多选)如图所示，xOy 平面的一、二、三象限内存在垂直纸面向外、磁感应强度B ＝1 T 的匀强磁场，ON 为处于y 轴负方向的弹性绝缘薄挡板，长度为9 m ，M 点为x 轴正方向上一点，OM ＝3 m ．现有一个比荷大小为q m＝1.0 C/kg 、可视为质点、带正电的小球(重力不计)从挡板下端N 处小孔以不同的速度向x 轴负方向射入磁场，若与挡板相碰就以原速率弹回，且碰撞时间不计，碰撞时电荷量不变，小球最后都能经过M 点，则小球射入的速度大小可能是( )A ．3 m/sB ．3.75 m/sC ．4 m/sD ．5 m/s 答案：ABD解析：因为小球通过y 轴的速度方向一定是＋x 方向，故带电小球圆周运动轨迹半径最小值为3 m ，即R min ＝mv min qB，解得v min ＝3 m/s ；经验证，带电小球以3 m/s 速度进入磁场，与ON 碰撞一次，再经四分之三圆周经过M 点，如图1所示，A 项正确；当带电小球与ON 不碰撞，直接经过M 点，如图2所示，小球速度沿－x 方向射入磁场，则圆心一定在y 轴上，作出MN 的垂直平分线，交于y 轴的点即得圆心位置，由几何关系解得轨迹半径最大值R max ＝5 m ，又R max ＝mv max qB，解得v max ＝5 m/s ，D 项正确；当小球速度大于3 m/s 、小于5 m/s 时，轨迹如图3所示，由几何条件计算可知轨迹半径R ＝3.75 m ，由半径公式R ＝mv qB得v ＝3.75 m/s ，B 项正确，由分析易知选项C 错误．图1 图2 图3。

【金版教程】（全国通用）2018高考物理二轮复习 新题重组练专题三 电场和磁场8a1.[2018·四川名校检测](多选)如图所示，质量为M 、长为L 的直导线通有垂直纸面向外的电流I ，被绝缘线拴着并处在匀强磁场中，导线能静止在倾角为θ的光滑斜面上，则磁感应强度B 的大小和方向可能是( )A ．大小为Mgtan θIL，方向垂直斜面向上 B ．大小为Mgsin θIL，方向垂直纸面向里 C ．大小为Mg IL，方向水平向右 D ．大小为Mg IL，方向沿斜面向下 [解析] 本题考查通电直导线在磁场中的平衡问题，意在考查学生对通电直导线在安培力作用下处于平衡状态的分析能力。

当磁场为A 选项所述的磁场时，通电直导线受到沿斜面向上的安培力作用，F ＝BIL ＝Mgtan θILIL ＝Mgtan θ＝Mg sin θcos θ>Mgsin θ，则通电直导线不可能静止在斜面上，故A 错误；当磁场为B 选项描述的磁场时，通电直导线不受安培力作用，则通电直导线可以在竖直向下的重力、垂直斜面向上的弹力、沿斜面向上的拉力三个力作用下在斜面上处于静止状态，故B 正确；当磁场为C 选项描述的磁场时，通电直导线受到竖直向上的安培力作用，由于F ＝BIL ＝Mg ILIL ＝Mg ，则通电直导线在竖直向下的重力和竖直向上的安培力作用下在斜面上处于静止状态，故C 正确；当磁场为D 选项描述的磁场时，通电直导线受到垂直斜面向上的安培力作用，由于F＝BIL ＝Mg ILIL ＝Mg> Mgcos θ，则通电直导线不可能静止在斜面上，故D 错误。

[答案] BC2．[2018·贵阳监测]如图所示，半径为R 的圆形区域内有一垂直纸面向里的匀强磁场，P 为磁场边界上的一点。

大量质量为m 、电荷量为＋q 的粒子，在纸面内沿各个方向以相同速率v 从P 点射入磁场，这些粒子射出磁场时的位置均位于PMQ 圆弧上，PMQ 圆弧长等于磁场边界周长的13。

提升训练12带电粒子在复合场中的运动问题1.如图所示,在xOy平面内有磁感应强度为B的匀强磁场,其中0<x<a内有方向垂直xOy平面向里的磁场,在x>a内有方向垂直xOy平面向外的磁场,在x<0内无磁场。

一个带正电q、质量为m的粒子(粒子重力不计)在x=0处以速度v0沿x轴正方向射入磁场。

(1)若v0未知,但粒子做圆周运动的轨道半径为r=a,求粒子与x轴的交点坐标;(2)若无(1)中r=a的条件限制,粒子的初速度仍为v0(已知),问粒子回到原点O需要使a为何值? 2.(2017浙江杭州四校联考高三期中)如图所示,一带电微粒质量为m=2.0×10-11 kg、电荷量q=+1.0×10-5 C,从静止开始经电压为U1=100 V的电场加速后,水平进入两平行金属板间的偏转电场中,微粒射出电场时的偏转角θ=30°,并接着进入一个方向垂直纸面向里、宽度为D=20 cm的匀强磁场区域。

已知偏转电场中金属板长L=20 cm,两板间距d=10 cm,重力忽略不计。

求:(1)带电微粒进入偏转电场时的速率v1;(2)偏转电场中两金属板间的电压U2;(3)为使带电微粒不会由磁场右边射出,该匀强磁场的磁感应强度B至少多大?3.(2018年2月杭州期末,13)在如图所示的平行板器件中,匀强电场E和匀强磁场B互相垂直。

一束初速度为v的带电粒子从左侧垂直电场射入后沿图中直线②从右侧射出。

粒子重力不计,下列说法正确的是()A.若粒子沿轨迹①射出,则粒子的初速度一定大于vB.若粒子沿轨迹①射出,则粒子的动能一定增大C.若粒子沿轨迹③射出,则粒子可能做匀速圆周运动D.若粒子沿轨迹③射出,则粒子的电势能可能增大4.(2017浙江绍兴高三模拟,3)如图所示,两块水平放置、相距为d的长金属板C1D1、C2D2接在电压可调的电源上。

长为L的两板中点为O1、O2,O1O2连线的右侧区域存在着方向垂直纸面向里的匀强磁场。
