配电自动化通讯系统

配电自动化系统一、引言随着我国经济的快速发展和电力需求的日益增长，配电系统的稳定性和可靠性越来越受到重视。

为了提高供电质量，降低能源消耗，实现电力系统的自动化、智能化，配电自动化系统应运而生。

本文将从配电自动化系统的概念、组成、功能、应用等方面进行详细阐述。

二、配电自动化系统概述1.概念配电自动化系统是利用现代电子技术、通信技术、计算机技术和控制技术，对配电系统进行实时监控、自动控制和优化调度的一套集成系统。

通过该系统，可以实现配电设备的远程监控、故障检测、设备保护、电能质量分析等功能，提高配电系统的运行效率和管理水平。

2.组成（1）监控中心：负责对整个配电系统进行实时监控、数据采集、故障处理和指挥调度。

（2）通信网络：实现监控中心与各现场设备之间的数据传输和通信。

（3）现场设备：包括配电开关、保护装置、测量仪表等，负责实现配电系统的自动控制和数据采集。

（4）用户终端：为用户提供实时电能信息、故障报警等功能。

三、配电自动化系统功能1.实时监控配电自动化系统可以实时监测配电系统的运行状态，包括电压、电流、功率、功率因数等参数，为运行管理人员提供直观的运行数据。

2.故障检测与保护系统具有故障检测和设备保护功能，当发生故障时，可以迅速切除故障区域，保护设备和电网安全稳定运行。

3.自动控制系统可以根据预设的策略，对配电设备进行远程控制和调节，实现无功补偿、负荷分配等功能，提高供电质量和运行效率。

4.电能质量分析系统可以对电能质量进行实时监测和分析，为运行管理人员提供优化调整的依据，降低能源消耗。

5.设备管理系统可以对配电设备进行远程维护和管理，实现设备寿命预测、故障预警等功能，提高设备运行可靠性。

四、配电自动化系统应用1.配电网优化通过配电自动化系统，可以实现配电网的优化运行，降低线损，提高供电可靠性。

2.新能源接入配电自动化系统可以支持新能源的接入和消纳，实现分布式能源的高效利用。

3.智能小区配电自动化系统可以为智能小区提供实时电能信息，实现智能家居的远程控制和管理。

配电自动化系统中的通信系统分析文章以配电自动化系统中的通信系统分析为题展开论述。

首先，阐述了配电自动化对通信系统的可靠性、经济性、实时性等要求。

然后，对比了几种常见的配电自动化通信方式。

最后，基于以上讨论，提出选择通信方式的几点建设性意见。

希望作为研究配电自动化系统的参考资料。

标签：配电；自动化；系统；通信；分析；研究配电自动化系统在运行的过程中，利用控制中心传送命令，并将其传送到远方终端。

同时，将远方设备传来的数据反馈到控制中心当中。

区别于输电网自动化，配电网可以与点多、面广的远方终端进行信息交换。

所以，为了满足系统的要求，必须降低系统工程造价。

当前，这一问题引起了设计人员的广泛关注。

1 配电自动化对通信系统的要求配电自动化系统具有规模大、终端数量多的特点。

基于此，对通信网的安全性、可靠性要求很高。

通常情况下，配电网的规模与实际水平不同，也会使配电网自动化系统在通信系统中存在不同的要求。

首先，提高通信系统的可靠性。

配电网自动化通信系统一般被安装在户外，导致配电网采集的收据容易受到天气、环境的影响。

同时，由于设备、人为因素等原因，系统经常会发生故障或者停电的状况。

针对以上现象，要求通信系统具有良好的安全性。

其次，配电网自动化必须操作简单，维护方便。

配电自动化通信系统结构复杂、规模大。

针对以上特点，如果采用单一的信息系统，显然不能满足所有功能的发挥。

因此在系统设计上，应该尽可能简化通信系统的使用与维护。

实践证明，选择标准化的通信协议后，有效的提高了系统的兼容性。

最后，通信系统还要求有一定的实时性。

通信系统应该对各个监测点的数据进行实时采集，然后按照要求发送统计报表。

同时，为了避免系统出现运营方面的故障，需要及时对故障方面的数据进行记录，只有这样才能提高对配电网的监控力度，从而提高供电的质量。

2 配电自动化中通信方式的比较随着科学技术的不断发展，通信技术的方式越来越多。

下面根据自动化系统的具体情况，分析每一种通信方面的应用特点，并对其进行比较。

配电自动化的通信系统1. 引言在现代化的电力系统中，配电自动化是一个重要的组成部分。

配电自动化的目标是利用先进的技术和系统来提高电力系统的可靠性、稳定性和效率。

其中，通信系统起着至关重要的作用，不仅可以实现设备之间的数据传输和控制，还可以提供对整个电力系统的监控和管理。

本文将介绍配电自动化中常用的通信系统。

2. 通信系统的基本原理配电自动化的通信系统主要由以下几个组成部分构成：2.1 通信设备通信设备是实现数据传输和控制的关键组件。

它包括传感器、测量仪器、通信终端设备等。

传感器负责采集电力系统中各种参数，如电压、电流、温度等，并将其转换为数字信号。

测量仪器用于对这些参数进行测量和计算。

通信终端设备则负责将数据传输到远程监控中心或其他设备。

2.2 通信协议通信协议是实现设备之间数据传输和控制的规则和约定。

常用的通信协议包括Modbus、DNP3、IEC 61850等。

这些协议定义了数据的格式、传输方式、错误检测等，以确保数据的可靠性和安全性。

2.3 通信网络通信网络是连接通信设备和控制中心的基础设施。

通信网络可以采用有线或无线的方式进行传输。

常见的通信网络包括以太网、专用线路、无线网络等。

通信网络需要具备高带宽、低延迟、高可靠性的特点，以满足配电自动化对数据传输的要求。

3. 配电自动化的通信系统应用配电自动化的通信系统可以应用于多个方面，包括设备监测与控制、故障检测与诊断、能源管理等。

3.1 设备监测与控制通信系统可以实时监测设备的工作状态和参数，如电流、电压、温度等。

当设备发生异常或超过设定阈值时，通信系统可以发出警报并采取相应的控制措施，以防止设备的进一步损坏或事故的发生。

3.2 故障检测与诊断通信系统可以通过监测和分析电力系统的数据，自动检测故障并进行诊断。

一旦发现故障，通信系统可以通过发送警报或控制策略来实现快速的故障隔离和恢复，减少故障对系统运行的影响。

3.3 能源管理通信系统可以实时监测和管理电力系统的能源使用情况。

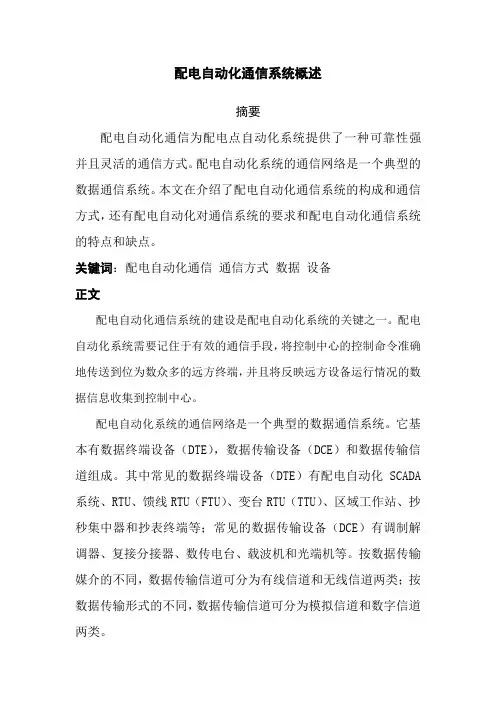

配电自动化通信系统概述摘要配电自动化通信为配电点自动化系统提供了一种可靠性强并且灵活的通信方式。

配电自动化系统的通信网络是一个典型的数据通信系统。

本文在介绍了配电自动化通信系统的构成和通信方式，还有配电自动化对通信系统的要求和配电自动化通信系统的特点和缺点。

关键词：配电自动化通信通信方式数据设备正文配电自动化通信系统的建设是配电自动化系统的关键之一。

配电自动化系统需要记住于有效的通信手段，将控制中心的控制命令准确地传送到位为数众多的远方终端，并且将反映远方设备运行情况的数据信息收集到控制中心。

配电自动化系统的通信网络是一个典型的数据通信系统。

它基本有数据终端设备（DTE），数据传输设备（DCE）和数据传输信道组成。

其中常见的数据终端设备（DTE）有配电自动化SCADA 系统、RTU、馈线RTU（FTU）、变台RTU（TTU）、区域工作站、抄秒集中器和抄表终端等；常见的数据传输设备（DCE）有调制解调器、复接分接器、数传电台、载波机和光端机等。

按数据传输媒介的不同，数据传输信道可分为有线信道和无线信道两类；按数据传输形式的不同，数据传输信道可分为模拟信道和数字信道两类。

随着通信技术的发展，目前可选用的通信手段很多。

比如：配电线载波、低压配电线载波、工频控制、脉动控制、电话专线、拨号电话、现场总线、CATV通道、多模光缆、RS—485、单模光缆、无线扩频、卫星、调频广播、调福广播、多址微波、VHF电台、UHF电台等。

1）载波通信：安装在不同地方两台电话机用导线直接连接，音频电流通过传输线从发送端送往接收点就能实现最简单的音频通信，这种通信方式简单，但一对线路只能传送一路电话。

2）电力线载波通信：利用电力线路实现载波通信。

电力线路主要输送强大的50Hz的电流，要在电力线上实现电话通信，就要求电力线上能同时传输一路300—3400Hz的话音信号，电力线上50Hz的电流强大，其谐波对微弱的话音信号的干扰严重，因此常把话音信号搬移到高频频段成为高频信号，以避开50Hz谐波的干扰，然后在电力线上传输。

配电自动化系统随着通信技术的日益发展，目前可选用的通信手段很多，本文简要的介绍了通信系统在配电自动化系统中的地位，组成以及它们各自的作用；还有一些现有的通信方式，以及它们各自的特点，以作为配电自动化系统通信系统的设计选择依据。

关键词配电自动化通信系统通信方式一、通信系统的位置及其基本组成配电自动化系统（DAS）是一种可以使配电企业在远方以实时方式监视、协调和操作配电设备的自动化系统；其内容包括配电网数据采集与监视（SCADA系统）、配电地理信息系统（GIS）和需求侧管理(DSM）等几个部分。

而通信系统的建设是配电自动化系统的关键之一，起到了一个桥梁的作用。

配电自动化系统借助于有效的通信手段，使得控制中心能够与众多的远方终端进行相互的通信，一方面保证控制中心的控制命令准确传送，另方面可以实时的反应远方设备的运行情况的数据信息。

如图1，是配电自动化系统的一个典型的数据通信网络。

其中，常见的数据终端设备（DTE）有配电自动化SCADA系统、RTU、馈线RTU(FTU)、变台RTU（TTU）、区域工作站、抄表集中器和抄表终端等；常见的数据传输设备（DCE）有调制解调器（Modem）、复接分解器、数传电台、载波机和光端机等；而一般DCE和DTE之间均采用RS-232C或RS-485标准接口。

二、配电自动化对通信系统的要求1、通信的可靠性由于配电自动化的通信系统是在户外安装的，所以通信系统会长期经受不利的自然气候天气的考验以及一些较强的电磁干扰等，因此需要定期的进行维护，以保证跨过故障区和停电区，继续保持可靠地通信。

2、通信系统的建设费用由于配电自动化的通信系统的造价很可观，而且还要估算通信系统长期使用和维护的费用，因此通过恰当地选取合适的通信方式，可以在节省费用的同时，更好的建设通信系统。

3、通信速率的要求通信系统的带宽即为通信速率，带宽越宽通信速率越高，带宽越窄通信速率越低。

而在建设通信系统时，不仅要满足眼前的通信速率要求，还要考虑到今后发展的需要。

配电自动化系统组成配电自动化系统是一种集电力监控、控制和保护于一体的系统，用于实现配电网络的自动化运行。

它由多个组成部分构成，包括监控系统、控制系统、保护系统、通信系统和执行系统等。

下面将详细介绍每个组成部分的功能和特点。

1. 监控系统：监控系统是配电自动化系统的核心部分，用于实时监测和显示配电网络的运行状态。

它可以监测电压、电流、功率因数、频率等电力参数，并将数据以图形化界面的形式展示给操作人员。

监控系统还可以实时显示设备的运行状态、告警信息和事件记录等。

通过监控系统，操作人员可以及时了解配电网络的运行情况，做出相应的控制和调整。

2. 控制系统：控制系统用于对配电网络进行远程控制和调节。

它可以通过监控系统接收到的数据，对配电设备进行自动控制，如开关的合闸和分闸、电动机的启停等。

控制系统还可以根据需求进行定时控制和定量控制，实现配电网络的自动化运行。

此外，控制系统还具备手动控制功能，以备出现异常情况时人工干预。

3. 保护系统：保护系统是配电自动化系统的重要组成部分，用于保护配电设备和人员的安全。

它可以根据监控系统提供的数据，判断设备是否发生故障或超负荷等异常情况，并及时采取保护措施，如断路器的跳闸、电源的切换等。

保护系统还可以通过监测电流、电压、温度等参数，预测设备的寿命和故障风险，并提前进行维护和检修。

4. 通信系统：通信系统是配电自动化系统的重要支撑，用于实现各个组成部分之间的数据传输和信息交换。

它可以通过有线或无线通信方式，将监控系统、控制系统和保护系统连接起来，实现数据的实时传输和共享。

通信系统还可以与上级系统、下级系统和其他配电自动化系统进行通信，实现分布式控制和协同操作。

5. 执行系统：执行系统是配电自动化系统的末端执行部分，用于执行控制系统的指令。

它包括各种电动机、开关、断路器等设备，通过控制信号进行动作。

执行系统可以根据控制系统的指令，实现设备的合闸、分闸、启停等操作，确保配电网络的正常运行。
