配电自动化通信系统概述

配网自动化系统引言概述：随着电力系统的发展和智能化进程的推进，配网自动化系统在电力行业中扮演着越来越重要的角色。

配网自动化系统是指利用先进的信息技术和通信技术，对配电网进行监测、控制和管理的一种系统。

本文将从六个大点出发，详细阐述配网自动化系统的重要性和优势。

正文内容：1. 提升配电网的可靠性和稳定性1.1 实时监测和故障定位：配网自动化系统能够实时监测电网的运行状态，及时发现故障并定位，缩短故障处理时间，提高电网的可靠性。

1.2 快速自动重启：系统能够自动切换电源，实现快速自动重启，减少停电时间，提高电网的稳定性。

2. 提高供电质量和效率2.1 负荷管理：系统能够对电网的负荷进行实时监测和管理，合理调配电力资源，提高供电质量和效率。

2.2 节能减排：配网自动化系统能够根据实际需求，智能调控电力设备的运行，实现能源的有效利用，减少能源浪费，降低碳排放。

3. 提升电网的安全性和安全管理能力3.1 安全监测和报警：系统能够实时监测电网的安全状态，发现异常情况并及时报警，提高电网的安全性。

3.2 安全管理能力：配网自动化系统能够对电网进行全面的安全管理，包括对设备的安全运行监测、安全策略的制定和执行等，提高电网的安全管理能力。

4. 提升运维效率和降低运维成本4.1 远程监控和操作：系统能够实现对电网的远程监控和操作，减少人工巡检和维护的工作量，提高运维效率。

4.2 故障诊断和预测：配网自动化系统能够通过数据分析和算法模型，对电网的故障进行诊断和预测，提前采取措施，降低故障损失，降低运维成本。

5. 支持可再生能源的接入和管理5.1 可再生能源的接入：配网自动化系统能够实现对可再生能源的接入和管理，提高可再生能源的利用率。

5.2 电力调度和优化：系统能够根据可再生能源的波动性，进行电力调度和优化，提高可再生能源的供应可靠性。

6. 支持智能电网的建设和发展6.1 数据共享和交互：配网自动化系统能够实现数据的共享和交互，为智能电网的建设和发展提供支持。

配电自动化系统一、引言随着我国经济的快速发展和电力需求的日益增长，配电系统的稳定性和可靠性越来越受到重视。

为了提高供电质量，降低能源消耗，实现电力系统的自动化、智能化，配电自动化系统应运而生。

本文将从配电自动化系统的概念、组成、功能、应用等方面进行详细阐述。

二、配电自动化系统概述1.概念配电自动化系统是利用现代电子技术、通信技术、计算机技术和控制技术，对配电系统进行实时监控、自动控制和优化调度的一套集成系统。

通过该系统，可以实现配电设备的远程监控、故障检测、设备保护、电能质量分析等功能，提高配电系统的运行效率和管理水平。

2.组成（1）监控中心：负责对整个配电系统进行实时监控、数据采集、故障处理和指挥调度。

（2）通信网络：实现监控中心与各现场设备之间的数据传输和通信。

（3）现场设备：包括配电开关、保护装置、测量仪表等，负责实现配电系统的自动控制和数据采集。

（4）用户终端：为用户提供实时电能信息、故障报警等功能。

三、配电自动化系统功能1.实时监控配电自动化系统可以实时监测配电系统的运行状态，包括电压、电流、功率、功率因数等参数，为运行管理人员提供直观的运行数据。

2.故障检测与保护系统具有故障检测和设备保护功能，当发生故障时，可以迅速切除故障区域，保护设备和电网安全稳定运行。

3.自动控制系统可以根据预设的策略，对配电设备进行远程控制和调节，实现无功补偿、负荷分配等功能，提高供电质量和运行效率。

4.电能质量分析系统可以对电能质量进行实时监测和分析，为运行管理人员提供优化调整的依据，降低能源消耗。

5.设备管理系统可以对配电设备进行远程维护和管理，实现设备寿命预测、故障预警等功能，提高设备运行可靠性。

四、配电自动化系统应用1.配电网优化通过配电自动化系统，可以实现配电网的优化运行，降低线损，提高供电可靠性。

2.新能源接入配电自动化系统可以支持新能源的接入和消纳，实现分布式能源的高效利用。

3.智能小区配电自动化系统可以为智能小区提供实时电能信息，实现智能家居的远程控制和管理。

配网自动化系统引言概述：配网自动化系统是一种利用先进技术实现电力配网智能化管理的系统。

随着电力需求的增长和电力系统的复杂性增加，配网自动化系统的重要性日益凸显。

本文将从系统概述、功能特点、应用优势、发展趋势和未来展望等方面对配网自动化系统进行详细介绍。

一、系统概述1.1 系统组成：配网自动化系统主要由监控与控制中心、智能终端设备、通信网络和数据管理系统等组成。

1.2 工作原理：系统通过实时监测电网运行状态、自动识别故障和异常、智能调度设备运行，实现电网的自动化管理。

1.3 应用范围：配网自动化系统广泛应用于城市供电网、农村配电网、工业用电网等不同类型的电力配网系统。

二、功能特点2.1 实时监测：系统能够实时监测电网运行状态，及时发现并定位故障，保障电网安全稳定运行。

2.2 智能调度：系统具有智能调度功能，能够根据电网负荷情况和设备状态进行智能调控，提高电网运行效率。

2.3 数据分析：系统能够对电网运行数据进行分析和统计，为电力系统的管理和优化提供数据支持。

三、应用优势3.1 提高供电可靠性：配网自动化系统能够快速响应电网故障，提高供电可靠性，减少停电事故发生。

3.2 降低运维成本：系统能够实现设备的远程监测和控制，减少人工巡检频率，降低运维成本。

3.3 提升电网质量：系统能够实现电网负荷均衡和设备智能调控，提升电网供电质量，改善用户体验。

四、发展趋势4.1 智能化升级：随着人工智能和大数据技术的发展，配网自动化系统将实现更高级的智能化升级。

4.2 多能互联：系统将与智能电表、光伏发电系统等多能互联，实现能源的智能管理和优化利用。

4.3 网络安全：随着网络攻击日益增多，配网自动化系统将加强网络安全防护，保障系统安全稳定运行。

五、未来展望5.1 智能城市：配网自动化系统将与智能城市建设相结合，实现城市能源的智能化管理和优化。

5.2 绿色发展：系统将促进电力系统的绿色发展，推动可再生能源的大规模应用和智能化利用。

第一章概述1、2、3、4、51、配电自动化：是对配电网上的设备进行远方实时监视、协调及控制的一个集成系统;2、配电自动化的作用：可以大大提高配电网运行的可靠性和效率,提高电能的供应质量,降低劳动强度和充分利用现有设备的能力,从而对于用户和电力公司均能带来可观的收益;3、配电网：通常把电力系统中二次降压变电所低压侧直接或降压后向用户供电的网络,称为配电网;4、配电网的特点：深入城市中心和居民密集点；传输功率和距离一般不大；供电容量、用户性质、供电质量和可靠性要求千差万别,各不相同;我国配电网还有一个显著特征,就是中性点不接地,在发生单相接地时,仍允许供电一段时间;5、配电管理系统DMS：通常把从变电、配电到用电过程的监视、控制和管理的综合自动化系统称为配电管理系统;6、DMS的主要内容：1配电自动化 2网络分析和优化3工作管理系统 4调度员培训模拟系统7、配电自动化系统DAS包括：1配电SCADA系统错误!进线监视错误!10kV开闭所、变电站自动化错误!馈线自动化错误!变压器巡检与无功补偿2地理信息系统3需方管理错误!负荷监控与管理错误!远方抄表与计费自动化8、配电自动化的意义：在正常运行情况下,通过监视配网运行工况,优化配网的运行方式；当配网发生故障或异常运行时,迅速查处故障区段及异常情况,快速隔离故障区段,及时恢复非故障区段用户的供电,缩短对用户的停电时间,减少停电面积；根据配网电压合理控制无功负荷和电压水平,改善供电质量,达到经济运行目的；合理控制用电负荷,从而提高设备利用率；自动抄表计费,保证抄表计费的及时和准确,提高了企业的经济效益和工作效率,并可为用户提供自动化的用电信息服务等;9、配电自动化的功能：信息管理子过程是一个基本的功能,配电自动化有三个基本的功能要求,即对配电网进行安全监视、控制和保护;10、配电自动化的管理子过程：一般可分为信息管理、可靠性管理、经济性管理、电压管理和负荷管理五部分;11、配电自动化的难点：1测控站点多 2工作环境恶劣3通信系统复杂 4面临控制电源和工作电源的提取问题5我国配电网现状十分落后第二章配电自动化的通信系统1、2、31、配电自动化系统的通信网络：是一个典型的数据通信系统,它基本由数据终端设备、数据传输设备、数据传输信道组成;2、传输信道的分类：1按数据传输媒介的不同：分为有线信道和无线信道2按数据传输形式的不同：分为模拟信道和数字信道3、通信系统的分类：1按信道中传输的信号的形式不同：分为模拟通信系统和数字通信系统2按传送的信号是否要调制：分为直接传送信号的基带传输和调制传输3按多路复用的方式：可分为频分复用、时分复用、码分复用、波分复用和时间压缩复用其中频分复用、时分复用和码分复用是电力系统数据通信的基本方式4按传输的方向不同：可分为单工通信系统、半双工通信系统和全双工通信系统4、调制方式：按使用的载波不同,可分为连续波调制和脉冲调制;5、调制解调器的作用：1将基带信号的频谱搬移到载频附近,以适应信道频带的要求,便于发送和接收2实现信道的多路复用3压缩信号带宽,以便于利用话带传输设备进行数据传输6、复接器：在发送端,将两个或两个以上的数字信号按时分复用的原理合并为一个数字信号的设备;7、复接器的方式：有按位复接、按路复接和按帧复接;8、分接器：在接收端,将一个合路的数字信号分解成若干个数字信号的设备;9、复接器和分接器的作用：是将一个高速的数据传输信道转换成多个较低速度的数据传输信道;10、配电自动化对通信系统的要求：1通信可靠性 2建设费用3满足目前和将来数据传输速率的要求 4双向通信的要求5通信不受停电的影响 6易操作与维护第三章开闭所和配电变电所内自动化1、2、3、41、微机远动控制装置的基本功能：1四摇功能 2事件顺序记录SOE3系统对时 4电能采集5自恢复和自检测功能6和SCADA系统通信2、希望RTU还具有以下功能：1当地显示与参数整定输入 2一发多收3CRT显示,打印制表3、四摇功能：1遥测：用于模拟信号的采集,如：母线电压、线路电流、变压器的有功、无功、频率采集等;重要遥测、次要遥测、一般遥测和总加遥测2遥信：要求采用无源接点方式,常用于开关状态量的采集,如：继电器触点的闭合或是断开,开关的位置信号,保护装置动作信号,调压变压器抽头位置信号;3遥控：采用无源接点方式,要求其正确动作率不少于%,常用于断路器的分合与控制;正确动作率是指其不误动的概率,一般拒动不认为是不正确的4遥调：采用无源接点方式,要求其正确动作率大于%,常用于有载调压变压器抽头的升降调节;4、事件顺序记录的一项重要指标是时间分辨率：1RTU内站内分辨率：是指在同一RTU内,顺序发生一串事件后,两事件间能够辨认的最小时间,其分辨率大小取决于RTU的时钟精度及获取事件的方法;在调度自动化中,SOE的站内分辨率一般要求小于5ms;这是对RTU的性能要求;2RTU间站间分辨率：是指在各RTU之间,顺序发生一串事件后,两事件间能够辨认的最小时间,其分辨率大小取决于系统时钟的误差及通道延时的计量误差、中央处理机的处理延时等;在调度自动化中,SOE的站间分辨率一般要求小于10ms;这是对整个自动化系统的性能要求;5、系统对时要求各RTU的时钟与调度中心的时钟严格同步,可采取：1利用全球定位系统GPS提供的时间频率同步对时绝对时间2采用软件对时相对时间6、集中式RTU的主要特征：单RTU、并行总线和集中组屏;7、分布式RTU的主要特征：多CPU、串行总线、智能模块,既可以柜中组屏,又可以分散布置;8、分布式微机远动装置较集中式微机远动装置的优点：布置灵活,便于采集地理上分布的信号；连线简单、可靠性高；便于扩容,容量可以增大；便于采用交流采样方式；便于实现多规约转发和一发多收;9、变送器的作用：1将强信号转化为适合于计算机和仪表使用的弱信号 2将交流信号转化为直流信号3确保输出直流量与输入测量量之间满足线性关系 4从瞬时信号获得有效值5实现输入与输出隔离10、直流采样：通常将采用变送器进行的采样称为直流采样;11、交流采样：不经过变送器,按一定规律直接采集交流量并加以处理,计算出电压、电流有效值以及有功和无功功率的方法就是交流采样;12、采用变送器的直流采样系统存在的问题：1遥测数据的准确性受变送器稳定性的影响 3变送器的维护工作量比较大2遥测数据的实时性受变送器响应速度的影响 4工程造价高和占地面积大13、为了准确测量有功和无功功率,交流采样的关键在于采集的电压和电流信号的同时性,若采集的电压和电流信号有时间差,则相当于改变了功率因数角,从而造成测量误差,为此需要配置一组同时启动的采样保持器S/H;14、电量采集的传统方法：是采用脉冲电能表测量电量信息,这种方法存在的问题有：1丢脉冲问题 2电磁干扰问题3电能表低值问题15、针对配电变电站对环境温度和湿度的要求可采取：1监视定时器采用工业级产品 2采用PTC机箱第四章馈线自动化1、21、重合器的功能：当事故发生后,如果重合器经历了超过设定值的故障电流,则重合器跳闸,并按预先整定的动作顺序作若干次合、分的循环操作,若重合成功则自动终止后续动作,并经一段延时后恢复到预先的整定状态,为下一次故障做好准备;若重合失败则闭锁在分闸状态,只有通过手动复位才能解除闭锁;2、分段器：是一种与电源侧前级开关配合,在失压或无电流的情况下自动分闸的开关设备;当发生永久性故障时,分段器在预定次数的分合操作后闭锁于分闸状态,从而达到隔离故障线路区段的目的;若分段器未完成预定次数的分合操作,故障就被其它设备切除了,则其保持在合闸状态,并经一段延时后恢复到预先的整定状态,为下一次故障做好准备;3、实现故障隔离的三种典型的方法：P651重合器与电压—时间型分段器配合 2重合器与过流脉冲计数型分段器配合3重合器与重合器配合4、重合器与电压—时间型分段器配合的整定：1关键在于不能在同一时刻有两台及两台以上的分段开关同时合闸,只有这样才能避免对故障的为误判;因此,在对线路分叉处以及其后面的分段开关进行整定时,必须特别注意;2Y时限一般可以统一取为5s3X时限的整定：错误!确定分段器合闸时间间隔,并从联络开关处将配电网分割成若干以电源开关为根的树状辐射状配电子网络;错误!以电源节点合闸为时间起点,分别标注各个分段器的绝对合闸延时时间,并注意不能在任何时刻有一台以上的分段开关同时合闸;错误!某台分段器的X时限等于该开关的绝对合闸延时时间减去作为其父节点的分段器的绝对合闸延时时间;5、FTU的性能要求没有遥调：1遥信功能 2遥测功能3遥控功能 4统计功能5对时功能 6事件顺序记录7事故记录 8定值远方修改和召唤定值9自恢复和自检测功能 10远方控制闭锁与手动操作功能11远程通信功能 12抗恶劣环境13具有良好的维修性 14可靠电源6、TTU和FTU的不同：答：除了在系统程序上有所不同外,两者在硬件上的不同之处在于TTU增加了一路与低压用户抄表器通信的串行接口,TTU的控制输出也与FTU有所差别,它的作用是通过在配变低压侧投切一组补偿电容器,实现功率因数补偿的作用,可以不受控制中心的命令;7、基于重合器的馈线自动化系统的不足：1采用重合器或断路器与电压—时间型分段器配合或与过流脉冲计数型分段器配合,当线路故障时,分段开关不能立即分断,而要依靠重合器或位于主变电所的出线断路器的保护跳闸,导致馈线失压后,各分段开关才能分断;这样有以下几点不足：错误!切断故障时间较长错误!降低了系统的可靠性错误!扩大了事故范围错误!当采用重合器或断路器与电压—时间型分段器配合,隔离开环运行的环状网的故障区段时,使联络开关另一侧的健全区域所有开关都分一次闸,造成供电的短时中断,更加扩大了事故的影响范围;2仅在线路发生故障时发挥作用,而不能在远方通过遥控完成正常的倒闸操作;3不能实时监视线路的负荷,无法掌握用户用电规律,也难于改进运行方式;第五章配电SCADA系统的组成11、为了对10kV线路上的分段和联络开关进行远方测控,必须将柱上的开关改造成为具有低压电动合闸和跳闸操作机构的真空开关,并和开关同杆安装馈线远方终端单元FTU;2、为了对10kV配变进行远方测控,必须在变台处安装配变远方终端单元TTU;3、为了对10kV开闭所和重要配电变电站进行远方测控,必须在开闭所和重要配电变电站内安装远方终端单元RTU;4、区域工作站的设置：1按距离远近划分小区,将区域工作站设置在距小区中所有测控对象均较近的位置;这种方式适合于配电网比较密集,并且采用电缆和光纤作通道的情形;2将区域工作站设置在为该配电网供电的110kV变电站内;这种方式适合于配电网比较狭长,并且采用配电线载波作通道的情形;第六章远方抄表与电能计费系统1~61、电能表的发展：机械式电能表、机械电子式多功能电能表和电子式电能表固态电能表/静止式电能表;2、电子式电能表根据转换原理可分为：热电转换型、模拟乘法器型和数字乘法器型三类;3、模拟乘法器：主要有时分割乘法器、跨导型乘法器和霍尔效应乘法器三种;4、多功能电子式电能表的功能：1用电计测功能累计计量功能、实时计量2监视功能：主要有最大需要监视和防窃电监视3控制功能：主要包括复费率分时计费的时段控制,有的电能表还具有负荷控制功能4管理功能5存储功能6自恢复与自检测5、电能表供电电路应解决的问题：1将50HZ的交流电源变换成为表内电子电路所需的直流低电压2将电能表的电子电路与交流电网在电气上隔离开来3当电网停电时,提供后备电池供电,确保数据不致丢失4对于三相电能表,在缺相运行时,表内的电子电路仍应能够得到可靠的供电6、多功能电能表中交流供电线路的四种情况：1变压器降压直接整流供电方式 2电阻或电容降压方式3开关电源方式 4变压器降压加线性稳压电源7、抄表计费的方式：1手工抄表方式 2本地自动抄表方式3移动式自动抄表方式 4远程自动抄表方式5预付费电能计费方式8、预付费电能表分为：投币式、磁卡式和IC卡式预付费电能表三种;9、预付费电能表只是一种过渡方式：1这种电能计费方式不能使供电管理部门及时了解用户的实际用电情况和对电能的需求,因此难于掌握用电规律、确定最佳供电方案;2采用预付费方式,需要改革电力部门的售电机构,还要广设售电网点,这会带来大量的问题;3拖欠电费的现象主要是法律不健全、法律观念差造成的,应通过法律途径来解决,而不是拉闸限电,随着电力企业走向市场,拉闸限电不仅对用户、而且对供电企业均会造成一定的经济损失;4自动抄表电能计费方式显然是一种自动化程度更高、更先进的计费方式;它便于将计算机网络和营业管理相结合,成为配电自动化系统的一部分;而且不久还可望发展成为自动抄表结合银行计算机联网的收费方式,实行银行票据自动划拨,从而更有效地确保电力企业的合法权益,到那时预付费装置也就失去了其使用价值;10、远程自动抄表技术的优点：大大降低了劳动强度；大大提高了抄表的准确性和及时性；杜绝了抄表的不到位、估抄、误抄、漏抄电表等问题;11、分布式直接数字传输系统的特点：1数据采集中心通过一个或多个前置处理机,直接与新型多功能电能表进行数据通信;2系统与电能表的通信可以采用多种灵活的方式,最普遍的是采用电话交换网;3新型多功能电能表本身具有采集、储存和处理电表数据的功能,还可以实现电表间互为备用的工作方式;4新型多功能电能表可以预先编程,可实现定时或在事件发生时主动向上报告电能表本身的状态信息;12、远程自动抄表电能表电能计费系统的组成：1抄表集中器 2抄表交换机抄表中继器3电能表脉冲电能表、智能电能表 4电能计费中心的计算机网络13、远程自动抄表的方式：1利用电话网络实现远方抄表 2利用低压配电线载波实现远方抄表3利用负荷监控信道实现远方抄表14、输出脉冲接口方式对于感应式电能表和电子式电能表均适用,具有技术简单的优点,它的不足有：1在传输过程中容易发生丢脉冲和多脉冲现象2计算机系统因掉电、死机等因素暂时中断运行,会造成在一段时间内对电能表的输出脉冲没有计数,导致计量不准3功能单一,难以获得最大需量、电压、电流和功率因数等多项数据4输出脉冲传输距离较近第七章负荷控制和管理控制1、21、电力负荷管理系统：是实现计划用电、节约用电和安全用电的技术手段,也是配电自动化的一个组成部分;2、电力负荷管理系统的作用：答：该技术是通过对负荷的控制来达到改善负荷质量的目的,能使电力部门对分散的电力用户以实时方式进行集中监测和控制,真正实现限电不拉路的目标,从而确保供用电的平衡,保障电网安全经济的运行,落实计划用电政策,对电力进行合理的调度和科学的管理,为计量监测、营业抄收、线损管理等工作提供丰富的电网和用户供电参数;通过负荷控制技术还可以提高负荷率、充分利用现有发供电设备和延缓新增设备的投运时间,达到提高投资的经济效益的目的;3、电力负荷控制：是对用户的用电负荷进行控制的技术措施;4、负荷控制系统的分类：根据采用的通信传输方式的不同可分为：1音频电力负荷控制系统 2无线电电力负荷控制系统3配电线载波电力负荷控制系统 4工频负荷控制系统5混合负荷控制系统5、电力负荷控制系统由负荷控制中心和负荷控制终端通过通信信道连接组成;6、控制终端分为：1单向终端遥控开关、遥控定量器2双向终端双向控制终端、双向三摇终端。

配电自动化系统组成配电自动化系统是一种集电力监控、控制和保护于一体的系统，用于实现配电网络的自动化运行。

它由多个组成部分构成，包括监控系统、控制系统、保护系统、通信系统和执行系统等。

下面将详细介绍每个组成部分的功能和特点。

1. 监控系统：监控系统是配电自动化系统的核心部分，用于实时监测和显示配电网络的运行状态。

它可以监测电压、电流、功率因数、频率等电力参数，并将数据以图形化界面的形式展示给操作人员。

监控系统还可以实时显示设备的运行状态、告警信息和事件记录等。

通过监控系统，操作人员可以及时了解配电网络的运行情况，做出相应的控制和调整。

2. 控制系统：控制系统用于对配电网络进行远程控制和调节。

它可以通过监控系统接收到的数据，对配电设备进行自动控制，如开关的合闸和分闸、电动机的启停等。

控制系统还可以根据需求进行定时控制和定量控制，实现配电网络的自动化运行。

此外，控制系统还具备手动控制功能，以备出现异常情况时人工干预。

3. 保护系统：保护系统是配电自动化系统的重要组成部分，用于保护配电设备和人员的安全。

它可以根据监控系统提供的数据，判断设备是否发生故障或超负荷等异常情况，并及时采取保护措施，如断路器的跳闸、电源的切换等。

保护系统还可以通过监测电流、电压、温度等参数，预测设备的寿命和故障风险，并提前进行维护和检修。

4. 通信系统：通信系统是配电自动化系统的重要支撑，用于实现各个组成部分之间的数据传输和信息交换。

它可以通过有线或无线通信方式，将监控系统、控制系统和保护系统连接起来，实现数据的实时传输和共享。

通信系统还可以与上级系统、下级系统和其他配电自动化系统进行通信，实现分布式控制和协同操作。

5. 执行系统：执行系统是配电自动化系统的末端执行部分，用于执行控制系统的指令。

它包括各种电动机、开关、断路器等设备，通过控制信号进行动作。

执行系统可以根据控制系统的指令，实现设备的合闸、分闸、启停等操作，确保配电网络的正常运行。

配电自动化主站系统及应用一、引言配电自动化主站系统是指基于现代信息技术和自动化控制技术，对配电网进行监测、调度、控制和管理的集中化系统。

本文将详细介绍配电自动化主站系统的标准格式文本。

二、系统架构1. 系统概述：配电自动化主站系统由上位机、下位机、通信网络、数据采集与处理模块等组成。

2. 上位机：负责系统的监控、调度和管理，包括数据显示、报警处理、数据分析等功能。

3. 下位机：负责实时采集和控制配电设备，包括开关柜、变压器、保护装置等。

4. 通信网络：实现上位机与下位机之间的数据传输，常用的通信方式包括以太网、无线通信等。

5. 数据采集与处理模块：负责采集下位机传输的数据，并进行处理和存储。

三、功能需求1. 实时监测：系统能够实时监测配电设备的运行状态，包括电流、电压、功率等参数。

2. 故障检测与诊断：系统能够检测配电设备的故障，并进行故障诊断和报警处理。

3. 远程控制：系统能够远程控制配电设备的开关状态，实现远程操作和调度。

4. 数据分析与报表生成：系统能够对采集的数据进行分析，并生成报表，为决策提供依据。

5. 安全保护：系统具备安全保护机制，包括数据加密、权限管理、防火墙等。

四、性能要求1. 实时性：系统能够实时采集和处理配电设备的数据，响应时间不超过1秒。

2. 稳定性：系统具备良好的稳定性，能够长期稳定运行，故障率低于0.1%。

3. 可靠性：系统具备高度可靠性，能够自动切换备份设备，保证系统的连续性。

4. 扩展性：系统能够方便地进行扩展，支持新增设备和功能的无缝集成。

5. 兼容性：系统能够与其他配电自动化设备和系统进行良好的兼容，实现互联互通。

五、数据管理1. 数据采集：系统能够采集配电设备的实时数据，包括电流、电压、功率等参数。

2. 数据存储：系统能够将采集的数据进行存储，包括历史数据和实时数据。

3. 数据备份：系统能够定期进行数据备份，确保数据的安全性和可恢复性。

4. 数据查询：系统能够支持用户对历史数据和实时数据进行查询和导出。

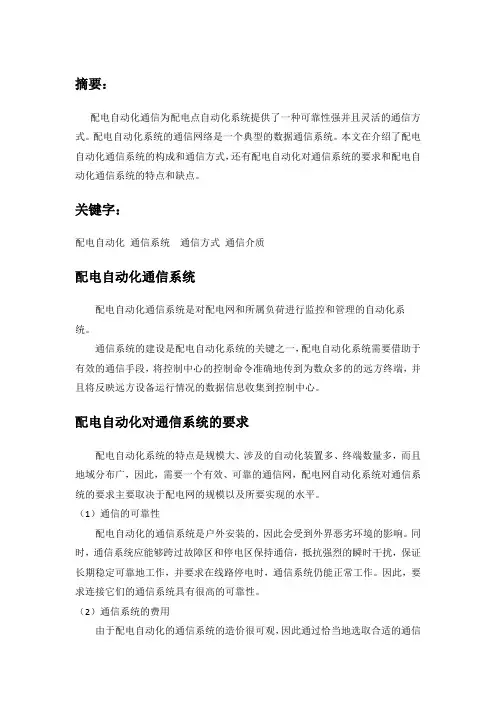

摘要：配电自动化通信为配电点自动化系统提供了一种可靠性强并且灵活的通信方式。

配电自动化系统的通信网络是一个典型的数据通信系统。

本文在介绍了配电自动化通信系统的构成和通信方式，还有配电自动化对通信系统的要求和配电自动化通信系统的特点和缺点。

关键字：配电自动化通信系统通信方式通信介质配电自动化通信系统配电自动化通信系统是对配电网和所属负荷进行监控和管理的自动化系统。

通信系统的建设是配电自动化系统的关键之一，配电自动化系统需要借助于有效的通信手段，将控制中心的控制命令准确地传到为数众多的的远方终端，并且将反映远方设备运行情况的数据信息收集到控制中心。

配电自动化对通信系统的要求配电自动化系统的特点是规模大、涉及的自动化装置多、终端数量多，而且地域分布广，因此，需要一个有效、可靠的通信网，配电网自动化系统对通信系统的要求主要取决于配电网的规模以及所要实现的水平。

（1）通信的可靠性配电自动化的通信系统是户外安装的，因此会受到外界恶劣环境的影响。

同时，通信系统应能够跨过故障区和停电区保持通信，抵抗强烈的瞬时干扰，保证长期稳定可靠地工作，并要求在线路停电时，通信系统仍能正常工作。

因此，要求连接它们的通信系统具有很高的可靠性。

（2）通信系统的费用由于配电自动化的通信系统的造价很可观，因此通过恰当地选取合适的通信方式，可以节省大笔的建设费用。

在对配电自动化的通信系统进行预算时，不仅要考虑设备的造价，还要估算通信长期使用和维护的费用。

（3）通信速率的要求任何通信系统的宽带都是有限的，带宽越窄通信速率越低，在建设通信系统时，不仅要满足眼前的通信速率要求，还要考虑到今后发展的需要。

（4）双向通信能力配电自动化的大多数功能要求双向通信。

（5）通信不受停电的影响配电网的调节自动化功能和故障区段隔离，及恢复正常区域供电的功能要求。

即使在停电的地区通信仍能正常工作。

（6）通信系统的使用和维护方便性配电自动化的通信系统构成规模往往较大，而且通常采用多种通信方式相结合，因此在设计上，应考虑尽可能地简化这一复杂的通信系统的使用和维护。

电力配电自动化系统中的通信系统摘要：配电自动化系统的运行，需要依靠控制中心来传送命令，并传送至远方终端，同时再将远方设备所传来的数据，反馈至控制中心。

配电网能够与点多、面广的远方终端实现信息交换，为了满足系统要求，电力企业必须充分重视配电自动化数据通信系统的建设，从而有效实现配电网的自动化、现代化、高效化。

所以，本文对电力配电自动化系统中的通信系统进行探讨。

关键词：电力；配电自动化系统；通信系统一、配电网自动化通信系统结构研究1、配电网网络通信结构常见的通信节点类型，一般包括通信主站、通信子站与通信终端这几个部分。

通信网络结构则包括了骨干层与接入层。

系统通信主站的主要作用在于，能够将子站的信息传送至配电网的自动化住宅系统，其中充当通信中继的就是通信子站，通过该子站可以实现对于接入层数据信息的几种处理分析，进而能够严格把握对于传输数据的检测。

系统的通信终端与配电终端是相互连系的，而骨干层更是承担各通信子站与主站之间信息交流的重要媒介，而接入层则能够用于连接通信终端与各个子站。

2、配电网自动化通信系统2.1系统载波通信配电网自动化通信系统在实际的运用过程中，往往需要采用载波通信的方式，来实现系统信息的传送，其过程如图1所示。

通过运用载波通信的方法，不仅能够有效保护继电器的运行，还可以作为电网内部电话调度的重要支持。

在系统载波通信中，由于电网往往存在较大的电压或电流，因而需要使用耦合原件来连接载波通信设备与线路。

图1 电力线载波通信示意图电力线载波通信是在高频载波信号中携带传输信息，并通过电力线路传输。

配电线路直接连接到每个用户和电器，具有无可比拟的优势，作为农村网络传输通道，这是最好的。

2.2系统光纤通信配电网的自动化通信，通常会采用载体的方式来实现，即使用光纤进行信息的传递。

而采用这种方式，其优点就在于：能够实现信息的远距离传输，同时还可以保证传输的速率，并排除来自外界的不良干扰，具有更高的准确性与传输可靠性。
