配电自动化复习一．概述1.配电网的组成及特点●组成：馈线（架空线或电缆）、降压变、断路器、各种开关（也包括继保、自动装置、测量、计量仪表、通信、控制设备）。
●配电网特点：1）负荷集中(深入城市、居民点)、传输功率较小、距离较短、用户类型要求变化大；2）中性点不直接接地。
●电压：≥1kV称高压（35kV、6~10kV、3kV）；≤1kV称低压（一般指220V、380V）。
2.配电网的体系结构树状网，辐射网，环状网，网格式连接3.配电自动化的目的、意义意义：●正常时，监视配网运行工况，优化配网运行方式；●故障时，快速发现故障和异常，快速隔离故障区段，恢复非故障区域供电，减少停电时间，减小停电面积；●根据配网电压合理控制无功负荷、电压水平，改善电压质量；●合理控制负荷，提高设备利用率；●自动抄表计费，保证抄表计费及时准确，提高效率；●减少人力，避免大量重复性工作。
目的：提高供电可靠性和供电质量；减少停电时间、面积；使调度员根据监视情况，在控制中心通过遥控、遥调实现明智、必要的操作；降低运行费用；实现配电管理现代化。
4.配电管理系统的组成●配电SCADA系统(SCADA)●地理信息系统(GIS)●需方管理系统(DSM)●网络分析和优化(NA)●工作管理系统(WMS)●调度员培训模拟系统(DTS)5.配电自动化的基本功能三大基本功能：配电网安全监视、控制、保护。
●安全监视功能：通过采集配电网上状态量、模拟量、电度量，实现对配网运行状况监视。
●控制功能：远方控制开关的合闸、跳闸、有载调压设备调节。
●保护功能：检测、判断故障区段，隔离故障区段，恢复正常区域供电。
6.实现配电自动化的难点分析1. 配电自动化较输电自动化复杂，规模大，投资大，同时引起重视程度不够。
2. 要监测、控制的站点多，DSM 主机计算机要求高，设备的可靠性和可维护性要求高；3. 环境（温度、湿度等）恶劣，要考虑防雷、防雨、散热等问题；4. 通信系统复杂，站端设备多，通信规约不一致；5. 控制电源与工作电源难以获取，用蓄电池的方法时间、容量难以满足，充放电难以控制；6. 许多开关需改造（加装互感器、开关操作机构改造），以满足跳闸、控制要求。

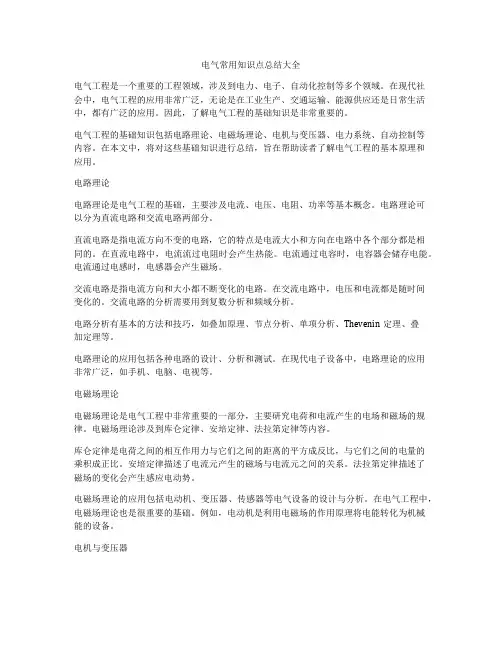

电气常用知识点总结大全电气工程是一个重要的工程领域，涉及到电力、电子、自动化控制等多个领域。
在现代社会中，电气工程的应用非常广泛，无论是在工业生产、交通运输、能源供应还是日常生活中，都有广泛的应用。
因此，了解电气工程的基础知识是非常重要的。
电气工程的基础知识包括电路理论、电磁场理论、电机与变压器、电力系统、自动控制等内容。
在本文中，将对这些基础知识进行总结，旨在帮助读者了解电气工程的基本原理和应用。
电路理论电路理论是电气工程的基础，主要涉及电流、电压、电阻、功率等基本概念。
电路理论可以分为直流电路和交流电路两部分。
直流电路是指电流方向不变的电路，它的特点是电流大小和方向在电路中各个部分都是相同的。
在直流电路中，电流流过电阻时会产生热能。
电流通过电容时，电容器会储存电能。
电流通过电感时，电感器会产生磁场。
交流电路是指电流方向和大小都不断变化的电路。
在交流电路中，电压和电流都是随时间变化的。
交流电路的分析需要用到复数分析和频域分析。
电路分析有基本的方法和技巧，如叠加原理、节点分析、单项分析、Thevenin定理、叠加定理等。
电路理论的应用包括各种电路的设计、分析和测试。
在现代电子设备中，电路理论的应用非常广泛，如手机、电脑、电视等。
电磁场理论电磁场理论是电气工程中非常重要的一部分，主要研究电荷和电流产生的电场和磁场的规律。
电磁场理论涉及到库仑定律、安培定律、法拉第定律等内容。
库仑定律是电荷之间的相互作用力与它们之间的距离的平方成反比，与它们之间的电量的乘积成正比。
安培定律描述了电流元产生的磁场与电流元之间的关系。
法拉第定律描述了磁场的变化会产生感应电动势。
电磁场理论的应用包括电动机、变压器、传感器等电气设备的设计与分析。
在电气工程中，电磁场理论也是很重要的基础。
例如，电动机是利用电磁场的作用原理将电能转化为机械能的设备。
电机与变压器电机是将电能转化为机械能的设备，它的种类非常多。
根据不同的原理，电机可以分为直流电机和交流电机。

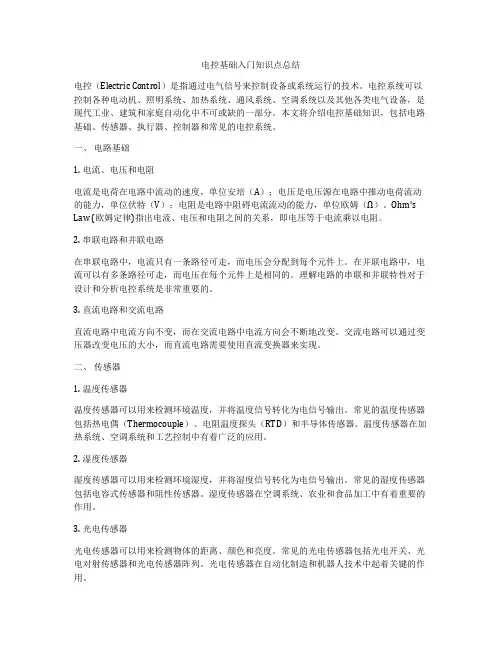

电控基础入门知识点总结电控（Electric Control）是指通过电气信号来控制设备或系统运行的技术。
电控系统可以控制各种电动机、照明系统、加热系统、通风系统、空调系统以及其他各类电气设备，是现代工业、建筑和家庭自动化中不可或缺的一部分。
本文将介绍电控基础知识，包括电路基础、传感器、执行器、控制器和常见的电控系统。
一、电路基础1. 电流、电压和电阻电流是电荷在电路中流动的速度，单位安培（A）；电压是电压源在电路中推动电荷流动的能力，单位伏特（V）；电阻是电路中阻碍电流流动的能力，单位欧姆（Ω）。
Ohm's Law (欧姆定律)指出电流、电压和电阻之间的关系，即电压等于电流乘以电阻。
2. 串联电路和并联电路在串联电路中，电流只有一条路径可走，而电压会分配到每个元件上。
在并联电路中，电流可以有多条路径可走，而电压在每个元件上是相同的。
理解电路的串联和并联特性对于设计和分析电控系统是非常重要的。
3. 直流电路和交流电路直流电路中电流方向不变，而在交流电路中电流方向会不断地改变。
交流电路可以通过变压器改变电压的大小，而直流电路需要使用直流变换器来实现。
二、传感器1. 温度传感器温度传感器可以用来检测环境温度，并将温度信号转化为电信号输出。
常见的温度传感器包括热电偶（Thermocouple）、电阻温度探头（RTD）和半导体传感器。
温度传感器在加热系统、空调系统和工艺控制中有着广泛的应用。
2. 湿度传感器湿度传感器可以用来检测环境湿度，并将湿度信号转化为电信号输出。
常见的湿度传感器包括电容式传感器和阻性传感器。
湿度传感器在空调系统、农业和食品加工中有着重要的作用。
3. 光电传感器光电传感器可以用来检测物体的距离、颜色和亮度。
常见的光电传感器包括光电开关、光电对射传感器和光电传感器阵列。
光电传感器在自动化制造和机器人技术中起着关键的作用。
4. 接近传感器接近传感器可以用来检测物体的接近或远离，并将信号转化为电信号输出。
电气自动化专业知识点大全一、名词解释：1、三相交流电：由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统，叫三相交流电。
2、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
3、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
4、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电漏口短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
5、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
6、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
7、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
8、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
9、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。

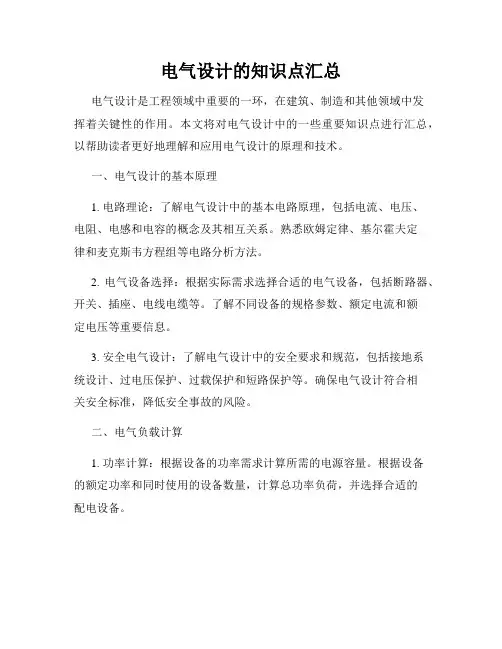

电气设计的知识点汇总电气设计是工程领域中重要的一环，在建筑、制造和其他领域中发挥着关键性的作用。
本文将对电气设计中的一些重要知识点进行汇总，以帮助读者更好地理解和应用电气设计的原理和技术。
一、电气设计的基本原理1. 电路理论：了解电气设计中的基本电路原理，包括电流、电压、电阻、电感和电容的概念及其相互关系。
熟悉欧姆定律、基尔霍夫定律和麦克斯韦方程组等电路分析方法。
2. 电气设备选择：根据实际需求选择合适的电气设备，包括断路器、开关、插座、电线电缆等。
了解不同设备的规格参数、额定电流和额定电压等重要信息。
3. 安全电气设计：了解电气设计中的安全要求和规范，包括接地系统设计、过电压保护、过载保护和短路保护等。
确保电气设计符合相关安全标准，降低安全事故的风险。
二、电气负载计算1. 功率计算：根据设备的功率需求计算所需的电源容量。
根据设备的额定功率和同时使用的设备数量，计算总功率负荷，并选择合适的配电设备。
2. 线缆选择：根据电流负载和距离计算所需的电线电缆的截面积，并选择合适的电线电缆类型。
考虑线路的电压降和电线电缆的耐热性能，确保电路正常运行。
三、照明设计1. 照明需求计算：根据照明场所的功能和使用要求计算所需的照明功率。
考虑照明布局、光源类型和光照度等因素，确保照明效果满足实际需求。
2. 照明控制：设计照明控制系统，包括开关、亮度调节和时间控制等。
根据照明需求和节能要求选择合适的控制方式，提高照明系统的效能和可靠性。
四、动力电气设计1. 电动机选择：根据负载特性和工作环境选择合适的电动机类型及功率。
考虑负载启动和负载变化时的功率需求，确保电动机能够正常运行。
2. 变频器应用：了解变频器控制技术以及在电动机控制中的应用。
通过调节电动机的转速和负载特性来实现能耗优化和运行控制。
五、电气布线设计1. 布线方式：根据建筑结构和电气负载特点选择合适的电气布线方式，包括明敷、隐敷和空中敷设等。
确保布线符合相关标准和规范要求。
二建机电工程知识点汇总一、电路基础知识1. 电流、电压、电阻的概念和关系在电路中，电流是电子在导体中流动的方式，电压是电荷在电路中移动的力，电阻则是电流流经导体时遇到的阻碍。
它们之间的关系可以用欧姆定律表示：U = I * R。
2. 电路元件电路元件是电路中用于实现电流和电压变换的器件，包括电源、电阻、电容、电感等。
其中，电源提供电压或电流源，电阻用于控制电路中的电流和电压，电容和电感则用于储存和释放电能。
3. 串联和并联电路串联电路是指电路中的元件依次连接在一起，电流只能通过一个路径流动；而并联电路是指电路中的元件平行连接，电流可以选择不同的路径流动。
在串联电路中，总电阻等于各个电阻的和；在并联电路中，总电阻等于各个电阻的倒数的和的倒数。
4. 电路的工作状态分析利用基本电路分析方法，可以计算电路中电流、电压和功率等参数。
常用的分析方法包括基尔霍夫定律和戴维南定理。
二、电气自动化知识点1. 电动机控制电动机控制是指通过控制电流或电压来实现电动机的启动、调速和制动等功能。
常用的电动机控制方法有直流电机的永磁控制、变频电机的调速和交流电机的星三角启动等。
2. PLC编程PLC（可编程逻辑控制器）是一种用于工业控制的计算机控制设备，可编程性是其重要特点。
PLC编程是指通过编写所需的逻辑功能和操作流程，实现对工业过程的控制和监控。
3. 电气图纸与接线图电气图纸是电气设备和线路布置的图纸，是电气工程设计和安装的重要依据。
而接线图则是根据电气图纸和设备要求，绘制出具体的设备之间的连线关系图。
4. 变频器的应用。

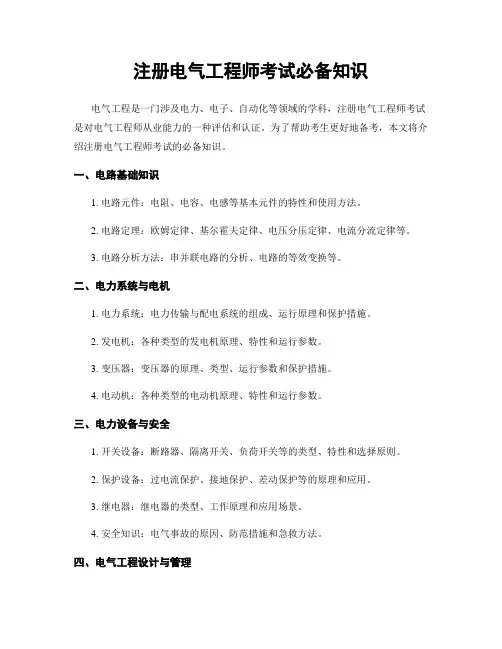

注册电气工程师考试必备知识电气工程是一门涉及电力、电子、自动化等领域的学科，注册电气工程师考试是对电气工程师从业能力的一种评估和认证。
为了帮助考生更好地备考，本文将介绍注册电气工程师考试的必备知识。
一、电路基础知识1. 电路元件：电阻、电容、电感等基本元件的特性和使用方法。
2. 电路定理：欧姆定律、基尔霍夫定律、电压分压定律、电流分流定律等。
3. 电路分析方法：串并联电路的分析、电路的等效变换等。
二、电力系统与电机1. 电力系统：电力传输与配电系统的组成、运行原理和保护措施。
2. 发电机：各种类型的发电机原理、特性和运行参数。
3. 变压器：变压器的原理、类型、运行参数和保护措施。
4. 电动机：各种类型的电动机原理、特性和运行参数。
三、电力设备与安全1. 开关设备：断路器、隔离开关、负荷开关等的类型、特性和选择原则。
2. 保护设备：过电流保护、接地保护、差动保护等的原理和应用。
3. 继电器：继电器的类型、工作原理和应用场景。
4. 安全知识：电气事故的原因、防范措施和急救方法。
四、电气工程设计与管理1. 电气工程设计：电气负荷计算、线路选址、设备选择和系统设计等。
2. 施工与安装：电气设备的安装、接线和调试等注意事项。
3. 运行与维护：电气设备的运行管理、故障排除和维护保养。
五、法律法规与标准1. 电气安全法规：电气安全管理法、电气设备安全认证等相关法律法规。
2. 电气标准：国家标准、行业标准和企业标准等。
六、新技术与发展趋势1. 智能电网：智能电网的概念、技术和应用。
2. 可再生能源：太阳能、风能等可再生能源的发展现状和应用前景。
3. 电动汽车：电动汽车的原理、充电技术和发展趋势。
以上是注册电气工程师考试的必备知识概述，考生需要全面掌握这些知识点。
在备考过程中，可以结合教材、参考书和模拟试题进行系统学习和练习。
同时，注重理论联系实际，关注电气工程领域的最新发展动态，不断提升自己的专业素养和实践能力。

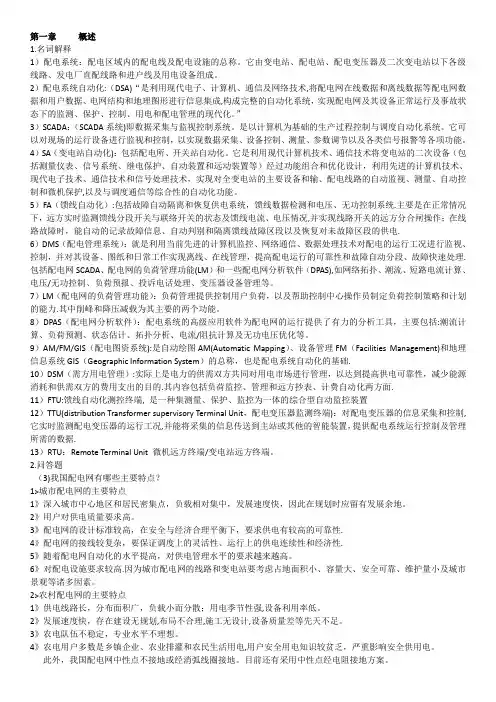

第一章概述1.名词解释1）配电系统：配电区域内的配电线及配电设施的总称。
它由变电站、配电站、配电变压器及二次变电站以下各级线路、发电厂直配线路和进户线及用电设备组成。
2）配电系统自动化:（DSA)“是利用现代电子、计算机、通信及网络技术,将配电网在线数据和离线数据等配电网数据和用户数据、电网结构和地理图形进行信息集成,构成完整的自动化系统，实现配电网及其设备正常运行及事故状态下的监测、保护、控制、用电和配电管理的现代化。
”3）SCADA：（SCADA系统)即数据采集与监视控制系统。
是以计算机为基础的生产过程控制与调度自动化系统。
它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。
4）SA（变电站自动化)：包括配电所、开关站自动化。
它是利用现代计算机技术、通信技术将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护,以及与调度通信等综合性的自动化功能。
5）FA（馈线自动化）:包括故障自动隔离和恢复供电系统，馈线数据检测和电压、无功控制系统.主要是在正常情况下，远方实时监测馈线分段开关与联络开关的状态及馈线电流、电压情况,并实现线路开关的远方分合闸操作；在线路故障时，能自动的记录故障信息、自动判别和隔离馈线故障区段以及恢复对未故障区段的供电.6）DMS（配电管理系统）：就是利用当前先进的计算机监控、网络通信、数据处理技术对配电的运行工况进行监视、控制，并对其设备、图纸和日常工作实现离线、在线管理，提高配电运行的可靠性和故障自动分段、故障快速处理.包括配电网SCADA、配电网的负荷管理功能(LM）和一些配电网分析软件（DPAS),如网络拓扑、潮流、短路电流计算、电压/无功控制、负荷预报、投诉电话处理、变压器设备管理等。
电气领域知识点总结一、电气工程概述电气工程是利用电能进行设计、建设、维护和管理的工程。
它包括了发电、输配电、变电、电气设备和电气自动化控制等工程。
电气工程在现代社会中占有重要地位，它负责维护和发展电力系统，保障电力供应的稳定和可靠。
电气工程的主要任务是将电能转换、传输、分配和利用到各个用电设备，满足人们生产、生活的需要。
二、电气基础知识1. 电压、电流、电阻电压是电荷在电路中移动的能力，也可以理解为电场的力度，单位为伏特（V）。
电流是电荷在单位时间内通过导线的量，单位为安培（A）。
电阻是导体阻碍电流通过的能力，单位为欧姆（Ω）。
2. 电路基本原理电路由电源、负载和导体组成。
电流在电路中流动，产生电势差，从而推动负载工作。
在电路中还有串联和并联两种连接方式，分别影响电压和电流。
3. 电磁场基础电气工程涉及电磁场的概念，电场由点电荷所产生的作用力所引起，磁场则是由运动电荷和电流所产生的作用力。
电磁场的相互作用产生诸如电动机和发电机等设备。
4. 电力系统基础电力系统是由发电厂、变电站、输配电设施和用户组成，它实现了电能的转换和传输。
电力系统的稳定性、安全性和可靠性是电气工程的核心问题。
三、电力系统1. 发电系统发电是将其他形式的能量转化为电能的过程。
发电系统包括水电站、火电厂、核电站等各种发电设施，它们在联合运行中供应给用户所需的电能。
2. 输配电系统输电是将发电所产生的电能长距离传输到变电站，而配电则是将高压电力分配至各个用户。
输配电系统包括输电线路、变电站、变压器等电气设备。
3. 电力系统的自动控制为了保证电力系统的稳定和安全，电气工程师需要设计和管理自动化控制系统，对供电系统进行实时监控和调节。
4. 电力系统保护电力系统在面对故障时需要迅速隔离故障点，以保护系统和设备不受影响。
电气工程师需要设计电力系统保护装置，来实现对电路的保护。
四、电气设备1. 发电机发电机是将机械能转化为电能的设备，它是电力系统的核心部件。
配电网的特点：1、深入城市中心和居民密集点。
2、传输功率和距离一般不大。
3、供电容量、用户性质、供电质量和可靠性要求千差万别。
4、变压器中性点不接地（或经过电阻、消弧线圈接地），发生单相短路允许供电一段时间，与国外配电网运行方式不同。
实现配电自动化在技术和管理方面存在哪些难点：1、技术方面问题早期配电网架存在缺陷且配电设备陈旧落后。
配电网的拓扑结构必须符合自动化控制要求；配电自动化技术和相关系统、装置不够成熟；供应商和运行单位的实施力量不足。
（系统复杂性、通信系统建设、满足户外运行的需要）2、管理方面问题相关标准和规范十分匮乏且出台严重滞后，造成配电自动化建设缺乏有效指导，标准化程度远远不够，自动化系统的分步建设困难；有关单位对开展配电自动化工作的复杂性认识不足，应用主体不明确，后期运行和维护工作跟不上。
配电自动化：以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电网（含分布式电源、微电网等）的监测与控制，并通过与相关应用系统的信息集成，实现配电网的科学管理。
配电自动化系统：实现配电网的运行监视和控制的自动化系统，具备配电SCADA、馈线自动化、电网分析应用及与相关应用系统互连等功能，主要由配电自动化系统主站、配电终端、配电子站和通信通道等部分组成。
配电SCADA：是配电自动化主站系统的基本功能，DSCADA通过人机交互，实现配电网的运行监视和远方控制，为配电网的生产指挥和调度提供服务。
（主要来源于实时数据的采集）馈线自动化：利用自动化装置（系统），监视配电线路的运行状态，及时发现线路故障，迅速诊断出故障区域并将故障区域隔离，快速恢复对非故障区域供电。
（三步曲：故障定位、隔离、恢复供电）配电自动化主站系统：是配电自动化系统的核心部分，主要实现配电网数据采集与监控等基本功能和电网拓扑分析应用等扩展功能，并具有与其他应用信息系统进行信息交互的功能，为配电网调度指挥和生产管理提供技术支持。
配电终端：是安装于中压配电网现场的各种远方监测、控制单元的总称，主要包括配电开关监控终端（FTU）、配电变压器监测终端（TTU）、开关站（开闭所）和公用及用户配电所的监控终端等。
配电子站：为优化系统结构层次、提高信息传输效率、便于配电通信系统组网而设置的中间层，实现所辖范围内的信息汇集、处理或配电网区域故障处理、通信监视等功能。
信息交互：为扩大配电信息覆盖面、满足更多应用功能的需要，配电自动化系统与其他相关应用系统间通过标准接口实现信息交换和数据共享。
多态模型：针对配电网在不同应用阶段和状态下的操作控制需要，建立的多场景配电网模型，一般分为实时态、研究态、未来态等。
网络优化与分析：包括潮流分析和网络拓扑优化，目的在于通过以上手段达到减少线损、改善电压质量、降低运行成本、提高供电质量所必须的分析等目的。
工作管理系统：对在线工作设备进行监测，并对采集数据进行分析，以确定设备实际磨损状态，据此制定检修规划的顺序进行计划检修。
调度员培训模拟系统：通过用软件对配电网的模拟仿真手段，对调度员进行培训。
当系统的数据来自实时采集时，也可以帮助调度员在操作前了解操作结果，从而提高调度的安全性。
实现配电自动化的意义1、提高供电可靠性：2、提高设备利用率：3、经济优质供电：4、提高配电网应急能力：5、通过对配电网运行情况的长期监视和记录，掌握负荷特性和发展趋势，为科学开展配电网规划、建设与改造提供客观依据。
6、保证抄表计费及时和准确，提高了企业的经济效益和工作效率，并可为用户提供自动化的用电信息服务等。
7、提高供电企业的管理现代化水平和客户服务质量。
配电自动化有哪些基本功能1、安全监视功能：通过采集配电网上的状态量（如开关位置和保护动作情况）和模拟量、电度量，从而对配电网的运行状况进行监视。
2、控制功能：远方控制开关的合闸或跳闸、有载调压设备升压或降压，以达到所期望的电压质量要求目的（如满足电压质量要求、无功补偿和负荷平衡等）。
3、保护功能：检测和判断故障区段（定位）、并隔离故障区域（隔离）、恢复正常区域供电。
信息管理子过程的作用信息管理子过程是一个最基本功能，参与所有的功能管理，对配电网的运行情况实现及时准确的监视，是对其进行控制的基础。
可靠性管理子过程的作用尽量减少故障对配电自动化的影响。
除了能显着提高服务质量外，还可以使配电网得到充分利用，提高排除故障的效率和降低劳动强度。
经济性管理子过程的作用提高配电网的利用率和减少网损。
电压管理子过程的作用监测和管理网上关键位置处的电压，以便将其控制在所期望的范围内。
负荷管理子过程的作用通过对用户负荷进行远方控制方法来抑制高峰负荷、错开负荷周期，通过实行分时计费等手段引导用户调节用电时间，达到削峰填谷、改善负荷曲线的目的。
配电自动化的发展趋势1、多样化2、标准化3、自愈4、经济高效5、适应分布式电源接入电力系统的分区和分层结构电力系统是由电能生产系统（发电）、输送与分配系统（输电、变电与配电）、消费系统（用电系统）和相应的辅助设施（如继电保护、安全自动装置、调度自动化系统等）组成的控制系统。
输配电系统的中性点接地方式直接接地、经消弧线圈接地、经电阻接地和中性点不接地。
中性点经电阻接地方式按接地电流大小分为高阻接地和低阻接地。
“手拉手”环状架空网的结构特点由两条辐射状架空馈线通过联络开关相互连接构成单环电缆网的结构特点单环电缆网的构成与”手拉手“环状架空网类似，只是其馈线开关一般由环网柜构成。
多分段多联络状网的结构特点和适用范围结构特征：一条馈线分成N段，各馈线分别经过联络开关与各不相同的备用电源联络。
适用范围：架空馈线、电缆馈线。
不同网架电网的电路利用率是多少多供一备电缆网最大可达﹝（N-1）/N﹞%、双环网 50%、对射电缆网最大利用率只能达到50% 、双射电缆网最大利用率只能达到50%多分段多联络状网最大利用率可以达到[N/(1+N)]%，N=1时，转换为“手拉手”环状网。
手拉手”环状架空网最大利用率只能达到50%配电自动化系统的组成主要由配电主站、配电子站、配电终端和通信通道组成。
配电主站的作用及组成实现数据采集、处理及存储、人机联系和各种应用功能。
配电子站的作用主站与终端之间的中间层设备，用于通信汇集，也可根据需要实现区域监控功能。
（区域工作站的作用）。
配电终端的作用安装在一次设备运行现场的自动化装置，根据具体应用对象选择不同的类型。
（RTU、FTU、TTU等）。
通信通道的作用连接配电主站、配电子站和配电终端之间实现信息传输的通信网络。
（多种通信方式的混合组成）。
配电终端分类及各作用：根据监控对象的不同，配电终端分为馈线终端（FTU）、站所终端（DTU)、配备终端（FTU）等三大类。
馈线终端用于中压馈线开关设备的测控，包括柱上分段开关、分支线开关、环网柜等配电终端；站所终端用于中压馈线中站所设备的测控，包括开闭所、配电所、箱变等配电终端；配变终端用于配电变压器的监测。
根据实际运行情况，配电终端应满足哪些技术要求1、满足智能化应用要求2、解决后备电源问题3、满足户外工作环境要求配电终端的结构设计应紧凑、小型化、通风散热，防护等级为IP54，满足户外工作的环境温度和相对湿度要求。
4、满足抗干扰要求5、满足输入、输出回路安全防护要求6、满足通信功能7、与一次设备接口良好配合8、易于安装和维护配电终端的基本功能包括哪些内容1、SCADA测控功能：遥信、遥测、遥控功能2、自诊断、自恢复功能：具有自诊断功能，支持功能模块的自检、互检与自恢复。
3、运行维护功能：远方和就地维护功能4、存储功能工作电源监视功能：失去外部工作电源时，配电终端具有远方及当地告警指示功能。
5、不间断供电：具备后备电源或相应接口，当主电源故障时，能够自动无冲击投入，以保证装置本身、通信终端的不间断供电。
6、通信功能：远程通信、当地通信以及维护通信三种方式。
7、通道监视功能：能够监视通道接收及发送数据，具备误码检测功能，可方便进行数据分析及通道故障排除。
无主站系统包括哪两种形式1、第一种形式的无主站系统是指基于就地检测和控制技术的馈线自动化系统。
2、第二种形式的无主站系统是相对独立于主站的智能分布式馈线自动化系统，取决于配电终端的智能化和光纤快速通道。
小型系统的特征、配置及适用范围是什么1、小型系统：对实时信息接入量小于10万点的配电自动化实施地区，可以选用基本功能来设计和构建配电自动化系统。
2、配置：主站配置相对简单，能够实现完整的配电SCADA功能和馈线故障处理功能。
3、适用范围：利用多种通信手段，以实现遥信和遥测功能为主，对相关配电线路和一次设备的运行数据和状态进行采集和监测，也可根据实际需要对具备电动操作机构和良好通信条件的配电开关/断路器进行遥控，即实行三遥。
在三遥基础上，也可以实现小范围的集中型馈线自动化功能，对于已实现就地型馈线自动化的区域也可以纳入系统统一管理。
中型系统的特征、配置及适用范围是什么1、中型系统：对于实时信息接入量在10-50万点的配电自动化实施地区，可以选用“基本功能+扩展功能（配电网分析应用部分）和信息交互功能”来设计和构建配电自动化系统。
2、功能：具备完整的配电SCADA功能，发挥主站强大的处理能力，实现大范围的集中型馈线自动化功能。
在配电终端配合下，由主站统一进行配电网故障识别、定位、隔离和非故障区域自动恢复供电。
通过与上级调度自动化系统、生产管理系统、电网GIS平台等其他应用系统的互联，建立完整的配电模型，实现基于配电网拓扑的各类应用功能，为配电网生产和调度提供较全面服务。
大型系统的特征、配置及适用范围是什么1、大型系统：对于实时信息接入量大于50万点的配电自动化实施地区，可以选用“基本功能+扩展功能（配电应用及智能化部分）和信息交互功能”来设计和构建配电自动化系统。
2、主要特点：除具备中型系统的全部功能之外，通过信息交互总线实现配电自动化系统与相关应用系统的互联，整合配电信息，外延业务流程，扩展和丰富配电自动化系统的应用功能，支持配电生产、调度、运行及用电等业务的闭环管理，为配电网安全和经济指标的综合分析以及辅助决策提供服务。
配电通信网分为哪两层配电通信网分为骨干网和接入网两层调制解调器的作用1、将基带信号的频谱搬到载频附近，以适应信道频带的要求，便于发送和接收。
2、实现信道的多路复用。
3、压缩信号带宽，以便于利用话带传输设备进行数据传输。
复接分接器的作用将一个高速的数据传输信道转换成多个效低速的数据传输信道。
工业以太网的特点及存在的问题特点：成本低、容易组网；有相当高的数据传输速率；资源共享；易与以太网连接；软硬件资源丰富；并且受到广泛的技术支持。
存在的问题：传输的不确定性问题。
可靠性问题：以太网本质上采用竞争方式，具有超时重发机制，因此会引发单点故障传播，使得故障节点独占总线而导致其他节点传输失败。
