一、Smith圆图概述Smith圆图（Smith chart）是用来分析传输线匹配问题的有效方法。

它具有概念明晰、求解直观、精度高等特点，因而被广泛应用于射频工程中分析传输线问题。

高频与微波电路设计中，最基本且重要的课题为阻抗匹配。

透过阻抗匹配的运用与设计，可以使信号有效率的由电源端传送到负载端。

现阶段，阻抗匹配须借重史密斯图的运用才能快速、有效的达成。

随着时间的流转，阻抗匹配的方式也由过去在史密斯图上以手绘计算结果，转而经由计算机化的史密斯图达成，其优点在于：(1)免除复杂计算过程中可能产生的人为错误，(2)透过计算机化史密斯图的运用可以进一步达到宽频带阻抗匹配的目的。

电子SMITH圆图软件能将计算结果以图形和数据并行输出，处理包括复数的矩阵运算。

且拥有良好的用户界面以及函数本身会绘制图形、自动选取坐标刻度等优点。

本设计即是利用vb6.0针对阻抗匹配设计的计算机化史密斯图。

其优点在于图面功能非常清楚，并且运用可视化的安排，使匹配电路直接显示，使设计者可以轻松的了解如何进行阻抗匹配工作也同时可以观察加入各项组件后的输入阻抗变化情形。

二、Smith圆图结构阻抗圆导纳圆阻抗圆导纳圆反射系数圆软件界面电抗圆电阻圆三、Smith圆图基本原理史密斯圆图是由很多圆周交织在一起的一个图。

正确的使用它，可以在不作任何计算的前提下得到一个表面上看非常复杂的系统的匹配阻抗，唯一需要作的就是沿着圆周线读取并跟踪数据。

史密斯圆图是反射系数(伽马，以符号Γ表示)的极座标图。

反射系数也可以从数学上定义为单端口散射参数，即s11。

史密斯圆图是通过验证阻抗匹配的负载产生的。

这里我们不直接考虑阻抗，而是用反射系数ΓL，反射系数可以反映负载的特性(如导纳、增益、跨导)，在处理RF频率的问题时ΓL更加有用。

我们知道反射系数定义为反射波电压与入射波电压之比：图3. 负载阻抗负载反射信号的强度取决于信号源阻抗与负载阻抗的失配程度。

反射系数的表达式定义为：由于阻抗是复数，反射系数也是复数。

史密斯圆图（Smith chart ）分析长线的工作状态离不开计算阻抗、反射系数等参数，会遇到大量繁琐的复数运算，在计算机技术还未广泛应用的过去，图解法就是常用的手段之一。

在天线和微波工程设计中，经常会用到各种图形曲线，它们既简便直观，又具有足够的准确度，即使计算机技术广泛应用的今天，它们仍然对天线和微波工程设计有着重要的影响作用。

Smith chart 就是其中最常用一种。

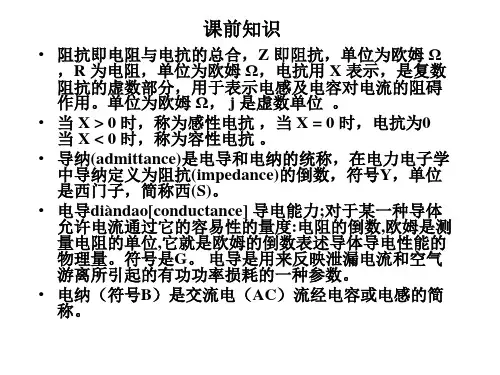

1、Smith chart 的构成在Smith chart 中反射系数和阻抗一一对应；Smith chart 包含两部分，一部分是阻抗Smith 圆图（Z-Smith chart ），它由等反射系数圆和阻抗圆图构成；另外一部分是导纳Smith 圆图（Y-Smith chart ），它由等反射系数圆和导纳圆图构成；它们共同构成YZ-Smith chart 。

阻抗圆图又由电阻和电抗两部分构成，导纳圆图由电导和电纳构成。

1.1 等反射系数圆在如图1所示的带负载的传输线电路图中，由长线理论的知识我们可以得到负载处的反射系数0Γ为：000000Lj L u v L Z Z j eZ Z θ-Γ==Γ+Γ=Γ+ 其中00arctan(/)Lv u θ=ΓΓ。

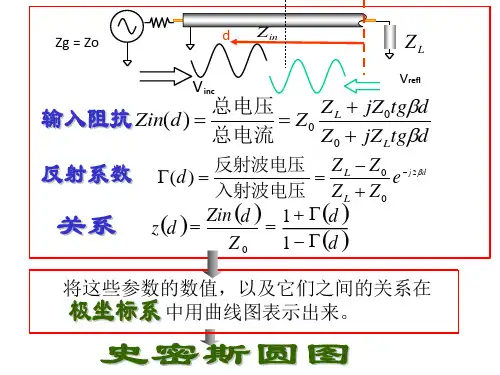

图1 带负载的传输线电路图在离负载距离为z 处的反射系数Γ为：2000L j j z in u v in Z Z j e eZ Z θβ--Γ==Γ+Γ=Γ+ 其中220u v Γ=Γ+Γ，arctan(/)L v u θ=ΓΓ。

椐此我们用极坐标当负载和传输线的特征阻抗确定下来之后，传输线上不同位置处的反射系数辐值（1Γ≤）将不再改变，而变得只是反射系数的辐角；辐角的变化为2z β-∆，传输线上的位置向负载方向移动时，辐角逆时针转动，向波源方向移动时，辐角向顺时针方向转动，如图2所示。

图2 等反射系数圆传输线上不同位置处的反射系数的辐角变化只与2z β-，其中传波常数2/p βπλ=，所以Γ是一个周期为0.5p λ的周期性函数。
