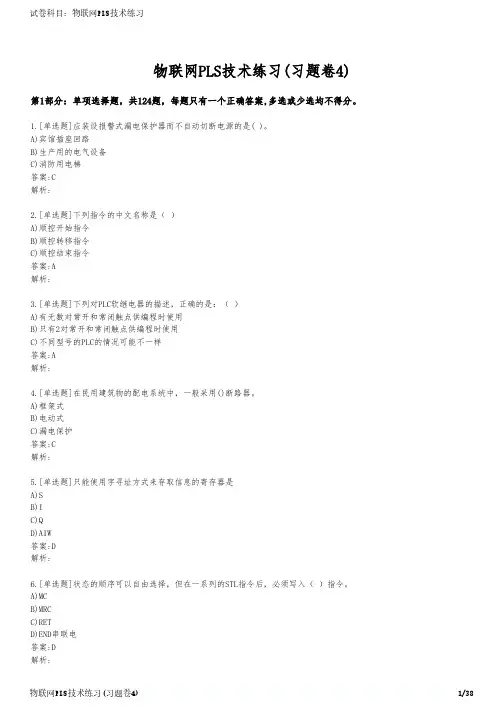

物联网PLS技术练习(习题卷4)第1部分：单项选择题，共124题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]应装设报警式漏电保护器而不自动切断电源的是( )。
A)宾馆插座回路B)生产用的电气设备C)消防用电梯答案:C解析:2.[单选题]下列指令的中文名称是（ ）A)顺控开始指令B)顺控转移指令C)顺控结束指令答案:A解析:3.[单选题]下列对PLC软继电器的描述，正确的是：（ ）A)有无数对常开和常闭触点供编程时使用B)只有2对常开和常闭触点供编程时使用C)不同型号的PLC的情况可能不一样答案:A解析:4.[单选题]在民用建筑物的配电系统中，一般采用()断路器。
A)框架式B)电动式C)漏电保护答案:C解析:5.[单选题]只能使用字寻址方式来存取信息的寄存器是A)SB)IC)QD)AIW答案:D解析:6.[单选题]状态的顺序可以自由选择，但在一系列的STL指令后，必须写入（ ）指令。
A)MCB)MRCC)RETD)END串联电答案:D解析:7.[单选题]1字节占据占存储器中的A)8位B)16位C)32位D)64位答案:A解析:8.[单选题]划分大、中和小型PLC的分类的一般依据是（ ）。
A)模拟量的输入、输出点数B)开关量的输入数C)开关量的输入、输出点数D)开关量的输出点数答案:C解析:9.[单选题]下列选项中哪个不是PLC的组成部分（）A)CPUB)存储器C)输入输出接口D)24V直流电源答案:D解析:10.[单选题]PLC的输出方式为继电器型时，它适用于（ ）负载A)感性B)交流C)直流D)交直流答案:D解析:11.[单选题]图14所示FX2n系列PLC程序中，当Y3得电后（ ）还可以得电。
A)Y1B)Y2C)Y4D)Y1、Y2答案:C解析:12.[单选题]在三相四线制中性点接地供电系统中，线电压指的是()。
A)相线对零线间B)零线对地间C)相线之间D)相线对地间答案:C解析:13.[单选题]( )不是CPU和RAM的抗干扰措施。
PLC指令与编程课后练习题（有答案）
1.(单选题)置位复位指令中N的取值范围为( )。
A 0-255
B 1-255
C 0-256
D 1-256
正确答案：B
2.(单选题)PLS是( )指令。
A 上沿微分
B 置位
C 出栈
D 步进
正确答案：A
3.(单选题)在梯形图中，为减少程序所占的步数，应将串联触点数多的支路排在( )。
A 前
B 上
C 下
D 后
正确答案：B
4.(单选题)如果跳转开始时定时器和计数器已在工作，则在跳转执行期间它们将( ) 。
A 复位
B 置位
C 停止工作
D 继续工作
正确答案：C
5.(单选题)下列语句表选项中语法正确的是( ) 。
A PLF Y0
B ORB M0
C ANI X8
D OUT X0
正确答案：A
6.(单选题)下列指令使用正确的是( ) 。
A OUT X0
B MPP Y0
C OUT C0
D RST M0
正确答案：D。

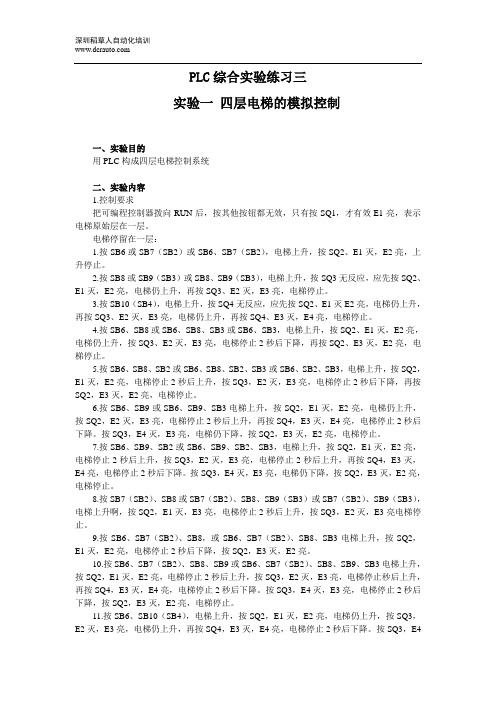

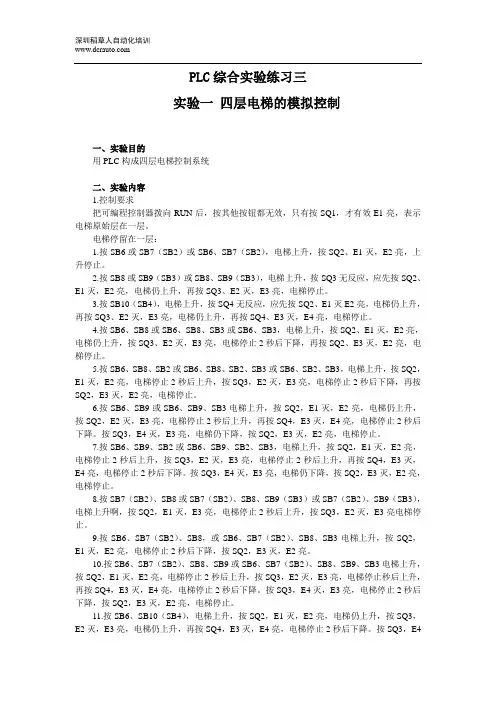

PLC综合实验练习三实验一四层电梯的模拟控制一、实验目的用PLC构成四层电梯控制系统二、实验内容1.控制要求把可编程控制器拨向RUN后，按其他按钮都无效，只有按SQ1，才有效E1亮，表示电梯原始层在一层。
电梯停留在一层：1.按SB6或SB7（SB2）或SB6、SB7（SB2），电梯上升，按SQ2、E1灭，E2亮，上升停止。
2.按SB8或SB9（SB3）或SB8、SB9（SB3），电梯上升，按SQ3无反应，应先按SQ2、E1灭，E2亮，电梯仍上升，再按SQ3、E2灭，E3亮，电梯停止。
3.按SB10（SB4），电梯上升，按SQ4无反应，应先按SQ2、E1灭E2亮，电梯仍上升，再按SQ3、E2灭，E3亮，电梯仍上升，再按SQ4、E3灭，E4亮，电梯停止。
4.按SB6、SB8或SB6、SB8、SB3或SB6、SB3，电梯上升，按SQ2、E1灭，E2亮，电梯仍上升，按SQ3、E2灭，E3亮，电梯停止2秒后下降，再按SQ2、E3灭，E2亮，电梯停止。
5.按SB6、SB8、SB2或SB6、SB8、SB2、SB3或SB6、SB2、SB3，电梯上升，按SQ2，E1灭，E2亮，电梯停止2秒后上升，按SQ3，E2灭，E3亮，电梯停止2秒后下降，再按SQ2，E3灭，E2亮，电梯停止。
6.按SB6、SB9或SB6、SB9、SB3电梯上升，按SQ2，E1灭，E2亮，电梯仍上升，按SQ2，E2灭，E3亮，电梯停止2秒后上升，再按SQ4，E3灭，E4亮，电梯停止2秒后下降。
按SQ3，E4灭，E3亮，电梯仍下降，按SQ2，E3灭，E2亮，电梯停止。
7.按SB6、SB9、SB2或SB6、SB9、SB2、SB3，电梯上升，按SQ2，E1灭，E2亮，电梯停止2秒后上升，按SQ3，E2灭，E3亮，电梯停止2秒后上升，再按SQ4，E3灭，E4亮，电梯停止2秒后下降。
按SQ3，E4灭，E3亮，电梯仍下降，按SQ2，E3灭，E2亮，电梯停止。

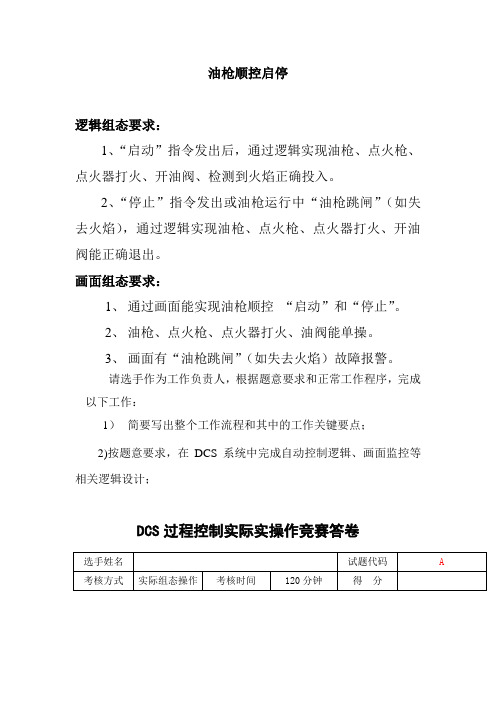

油枪顺控启停
逻辑组态要求：
1、“启动”指令发出后，通过逻辑实现油枪、点火枪、点火器打火、开油阀、检测到火焰正确投入。
2、“停止”指令发出或油枪运行中“油枪跳闸”（如失去火焰），通过逻辑实现油枪、点火枪、点火器打火、开油阀能正确退出。
画面组态要求：
1、通过画面能实现油枪顺控“启动”和“停止”。
2、油枪、点火枪、点火器打火、油阀能单操。
3、画面有“油枪跳闸”（如失去火焰）故障报警。
请选手作为工作负责人，根据题意要求和正常工作程序，完成以下工作：
1）简要写出整个工作流程和其中的工作关键要点；
2)按题意要求，在DCS系统中完成自动控制逻辑、画面监控等相关逻辑设计；
DCS过程控制实际实操作竞赛答卷。
实验三顺控指令的练习一、实验目的1、练习根据控制要求绘制顺序功能图。
2、掌握顺序控制程序的设计和调试方法。
3、练习控制系统的模拟运行及状态监控。
二、实验设备1、PLC实验台（西门子S7-200）1台。
2、安装了STEP7 Micro WIN V4.0软件的计算机一台。
3、PC/PPI编程电缆一根。
4、导线若干。
三、实验内容及实验步骤1、控制要求（1）连续动作系统送电，电源指示灯亮；按下启动按钮，中央喷水显示→中央喷水→环状喷水显示→环状喷水→中央喷水显示，如此往复循环，每个阶段间隔时间为2秒；按下停止按钮，系统停止运行。
（2）单周期动作系统送电，电源指示灯亮；按下启动按钮，中央喷水显示→中央喷水→环状喷水显示→环状喷水，每个阶段间隔时间为2秒。
再次按下启动按钮，重新执行上述过程。
中央喷水环状喷水中央喷水显示环状喷水显示电源信号显示启动按钮连续动作/单周期动作转换开关2、实验步骤（1）电源断电，按图接线。
（2）接通电源，打开计算机，进入PLC 编程界面，检查PLC 主机与计算机通信是否正常。
（3）根据控制要求编写顺序控制功能图。
（4）根据顺序控制功能图编写顺控梯形图程序，将程序逐条输入PLC ，检查无误后，将PLC 设为停止状态，STOP 指示灯亮，将程序下载至PLC 后，并设为运行状态。
3、进入程序组态监控，开始程序运行调试。
四、实验接线图五、控制程序的编制I/O地址表六、预习要求1、做实验前认真学习顺序控制功能指令，深刻理解“步”与“动作”的概念。
2、根据控制要求，自己绘制顺序控制功能图。
3、根据控制要求练习编写顺序控制程序。
七、实验报告要求1、写清楚实验目的。
2、实验原理图绘制电气接线图和顺序控制功能图。
3、在实验数据记录部分写出编写程序，写出I/O分配表。
4、实验结果分析部分写出实验过程中遇到的问题和解决的方法，并绘制时序图。
八、思考题如何练习使用定时器和等基本逻辑指令实现上述的顺序控制功能？。
实验一 位逻辑指令实验一、实验目的1.掌握位逻辑指令的使用。
2.掌握位逻辑指令参数的设置。
二、实验内容 梯形图图1-1语句表说明步 序 指 令 器件号 说明1 LD I0.0 要想激活Q0.0，常开触点I0.0和I0.1必须为接通（闭合）。
NOT 指令作为一个但向器使用，在RUN 模式下，Q0.0和Q0.1具有相反的逻辑状态。
2 A I0.13 = Q0.04 NOT 5=Q0.1三．实验结果实验二时钟/通讯指令实验一、实验目的1.熟悉读实时时钟指令（TODP）和写实时时钟指令（TODW）的设置和使用。
2.熟悉网络读写指令的设置和使用。
二、实验内容梯形图程序图2-1语句表说明步序指令器件号说明1 LD SM0.1 在第一个扫描周期，使能PPI主站模式，并且清除所有接收和发送缓冲区2 MOVB 2，SMB303 FILL +0，VW200，68三．实验结果实验三比较指令实验一、实验目的1.掌握数值比较的使用方法。
2.进一步熟悉PLC的输入。
二、实验内容梯形图图3-1语句表说明表3-1步 序 指 令 器件号 说明1 LD I0.0 调节模拟调节电位器0来改变SMB28的数值。
当SMB28中的数值小于等于50时，Q0.0输出当SMB28中的数值大于等于150时，Q0.1输出当比较结果为真时，状态指示器点亮。
2 LPS3 AB ﹤﹦ SMB28，504 = Q0.05 LPP6 AB ﹥= SMB28，150 7=Q0.1三．实验结果实验四计数/高速计数指令实验一、实验目的1.掌握计数器指令的使用和设置2.了解高速计数器不同的操作模式下，模块的功能。
3.进一步的熟悉PLC的指令输入。
二、实验内容梯形图图4-1图4-2 时序图语句表说明 表4-1步 序 指 令 器件号 说明1 LD I0.0 I0.0增计数 I0.1减计数I0.2将当前值复位为0当当前值=4时，将增/减计数器C48接通2 LD I0.13 LD I0.24 CTUD C48，+45 LD C48 6=Q0.0三．实验结果实验五脉冲输出指令实验一、实验目的1.掌握脉冲指令的操作。

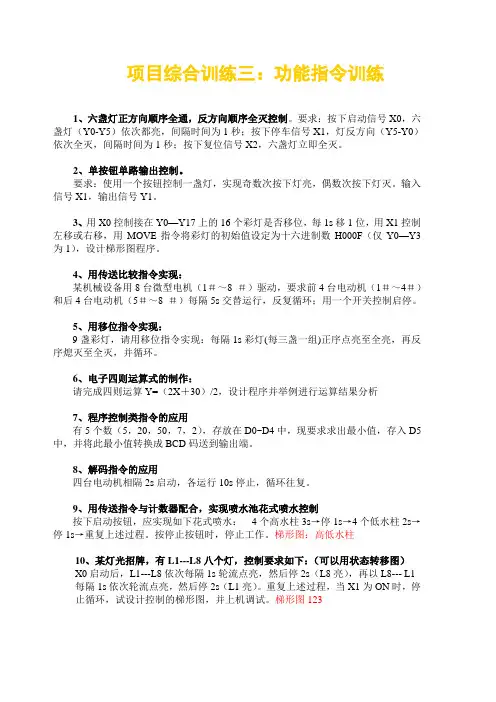

项目综合训练三：功能指令训练1、六盏灯正方向顺序全通，反方向顺序全灭控制。
要求：按下启动信号X0，六盏灯（Y0-Y5）依次都亮，间隔时间为1秒；按下停车信号X1，灯反方向（Y5-Y0）依次全灭，间隔时间为1秒；按下复位信号X2，六盏灯立即全灭。
2、单按钮单路输出控制。
要求：使用一个按钮控制一盏灯，实现奇数次按下灯亮，偶数次按下灯灭。
输入信号X1，输出信号Y1。
3、用X0控制接在Y0—Y17上的16个彩灯是否移位，每1s移1位，用X1控制左移或右移，用MOVE指令将彩灯的初始值设定为十六进制数H000F（仅Y0—Y3为1），设计梯形图程序。
4、用传送比较指令实现：某机械设备用8台微型电机（1＃～8 ＃）驱动，要求前4台电动机（1＃～4＃）和后4台电动机（5＃～8 ＃）每隔5s交替运行，反复循环；用一个开关控制启停。
5、用移位指令实现：9盏彩灯，请用移位指令实现：每隔1s彩灯(每三盏一组)正序点亮至全亮，再反序熄灭至全灭，并循环。
6、电子四则运算式的制作：请完成四则运算Y=（2X＋30）/2，设计程序并举例进行运算结果分析7、程序控制类指令的应用有5个数（5，20，50，7，2），存放在D0~D4中，现要求求出最小值，存入D5中，并将此最小值转换成BCD码送到输出端。
8、解码指令的应用四台电动机相隔2s启动，各运行10s停止，循环往复。
9、用传送指令与计数器配合，实现喷水池花式喷水控制按下启动按钮，应实现如下花式喷水：4个高水柱3s→停1s→4个低水柱2s→停1s→重复上述过程。
按停止按钮时，停止工作。
梯形图：高低水柱10、某灯光招牌，有L1---L8八个灯，控制要求如下：（可以用状态转移图）X0启动后，L1---L8依次每隔1s轮流点亮，然后停2s（L8亮），再以L8--- L1每隔1s依次轮流点亮，然后停2s（L1亮）。
重复上述过程，当X1为ON时，停止循环，试设计控制的梯形图，并上机调试。
梯形图123。
高级电工考试题库及答案plc三台电机PLC三台电机控制试题及答案1. PLC三台电机启动顺序控制- 题目：假设有三台电机A、B、C，要求A启动后5秒，B启动，再过5秒，C启动。
请编写PLC程序实现该控制逻辑。
- 答案：- 首先，设置一个启动按钮和三个停止按钮。
- 定义三个定时器T1、T2、T3，分别对应电机A、B、C的启动延时。
- 当启动按钮被按下时，启动定时器T1，计时5秒后，启动电机A。
- 同时启动定时器T2，计时5秒后，启动电机B。
- 同理，启动定时器T3，计时5秒后，启动电机C。
- 停止按钮按下时，停止所有电机并重置所有定时器。
2. PLC三台电机故障检测- 题目：设计一个PLC程序，当任意一台电机出现故障时，能够自动停止所有电机并发出警报。
- 答案：- 定义一个故障信号输入，分别连接到三台电机的故障检测传感器。
- 在PLC程序中，使用一个OR逻辑块来检测任意一个故障信号。
- 当检测到故障信号时，程序将触发一个输出信号，用于停止所有电机。
- 同时，激活一个警报系统，发出故障警报。
- 故障处理完成后，需要手动重置故障信号，才能重新启动电机。
3. PLC三台电机速度控制- 题目：编写一个PLC程序，实现三台电机A、B、C的速度控制，其中电机A的速度为50%，电机B的速度为70%，电机C的速度为90%。
- 答案：- 定义三个模拟输出（AO）通道，分别对应电机A、B、C的速度控制。
- 设置电机A的AO通道输出值为50%。
- 设置电机B的AO通道输出值为70%。
- 设置电机C的AO通道输出值为90%。
- 通过调整AO通道的输出值，可以调整电机的运行速度。
4. PLC三台电机同步控制- 题目：编写PLC程序，实现三台电机A、B、C的同步启动和停止。
- 答案：- 定义一个启动按钮和一个停止按钮。
- 当启动按钮被按下时，同时启动三台电机。
- 当停止按钮被按下时，同时停止三台电机。
- 确保所有电机的启动和停止信号是同步的，以避免因启动或停止顺序不一致而导致的机械故障。

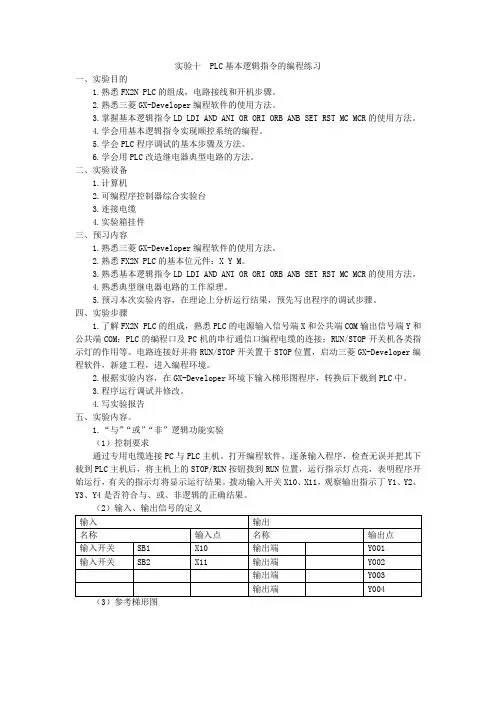

实验十 PLC基本逻辑指令的编程练习一、实验目的1.熟悉FX2N PLC的组成，电路接线和开机步骤。
2.熟悉三菱GX-Developer编程软件的使用方法。
3.掌握基本逻辑指令LD LDI AND ANI OR ORI ORB ANB SET RST MC MCR的使用方法。
4.学会用基本逻辑指令实现顺控系统的编程。
5.学会PLC程序调试的基本步骤及方法。
6.学会用PLC改造继电器典型电路的方法。
二、实验设备1.计算机2.可编程序控制器综合实验台3.连接电缆4.实验箱挂件三、预习内容1.熟悉三菱GX-Developer编程软件的使用方法。
2.熟悉FX2N PLC的基本位元件：X Y M。
3.熟悉基本逻辑指令LD LDI AND ANI OR ORI ORB ANB SET RST MC MCR的使用方法。
4.熟悉典型继电器电路的工作原理。
5.预习本次实验内容，在理论上分析运行结果，预先写出程序的调试步骤。
四、实验步骤1.了解FX2N PLC的组成，熟悉PLC的电源输入信号端X和公共端COM输出信号端Y和公共端COM；PLC的编程口及PC机的串行通信口编程电缆的连接；RUN/STOP开关机各类指示灯的作用等。
电路连接好并将RUN/STOP开关置于STOP位置，启动三菱GX-Developer编程软件，新建工程，进入编程环境。
2.根据实验内容，在GX-Developer环境下输入梯形图程序，转换后下载到PLC中。
3.程序运行调试并修改。
4.写实验报告五、实验内容。
1.“与”“或”“非”逻辑功能实验（1）控制要求通过专用电缆连接PC与PLC主机。
打开编程软件，逐条输入程序，检查无误并把其下载到PLC主机后，将主机上的STOP/RUN按钮拨到RUN位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。
拨动输入开关X10、X11，观察输出指示丁Y1、Y2、Y3、Y4是否符合与、或、非逻辑的正确结果。

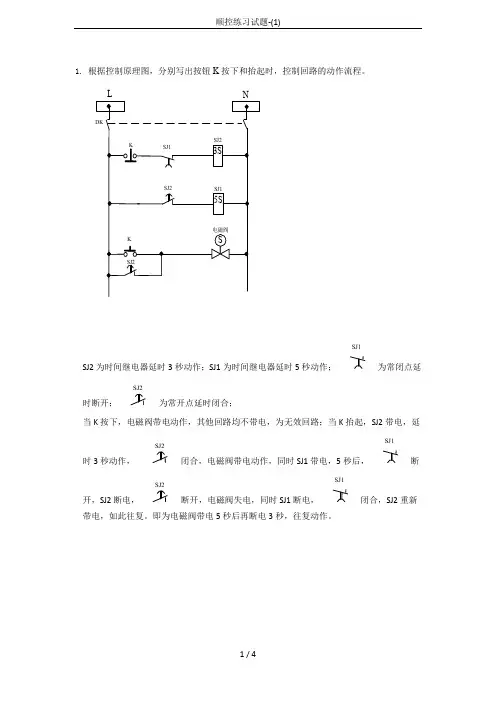

1. 根据控制原理图，分别写出按钮K 按下和抬起时，控制回路的动作流程。
LSJ2为时间继电器延时3秒动作；SJ1为时间继电器延时5秒动作；SJ1为常闭点延时断开；SJ2为常开点延时闭合；当K 按下，电磁阀带电动作，其他回路均不带电，为无效回路；当K 抬起，SJ2带电，延时3秒动作，SJ2闭合，电磁阀带电动作，同时SJ1带电，5秒后，SJ1断开，SJ2断电，SJ2断开，电磁阀失电，同时SJ1断电，SJ1闭合，SJ2重新带电，如此往复。
即为电磁阀带电5秒后再断电3秒，往复动作。
2. 根据图D-13所示可编程控制器的梯形图，画出其对应的逻辑图。
答：对应的逻辑图如图所示3.图1为某一保护信号回路，SJ 为常开闭锁触点，其动作值为93kPa ，复位值为80 kPa ，TJ 为跳闸常闭触点，其动作值为73 kPa ，复位值为70 kPa ，保护回路（ D ）跳闸信号发出。
图1【1】 分析（a ）和（b）所示控制逻辑的可靠性，并给出电动门或辅机电动机控制逻辑设计建议图4（a）所示的接口设计，虽然比图4（b）节省了一个DO，但控制系统的可靠性却大大降低。
从工艺系统的可靠性来考虑，自保持回路应该放在就地控制回路（继电器回路）实现。
（2分）在图4-5（a）所示的控制系统中，当DCS或PLC系统I/O柜出现掉电或其他故障时，自保持回路被打断，设备将自动停止。
（4分）如果该运行设备是主要辅机的润滑油泵或冷却水泵，将导致主要辅机跳闸，使事故扩大。
（1分）为提高控制系统运行可靠性，逻辑设计建议：电动门或辅机电动机自保持回路应该放在就地控制回路实现，DCS或PLC的控制指令应采用脉冲输出。
（3分）如图F-16所示，为锅炉炉膛熄火3／4表决电路逻辑图，说明图中各逻辑门电路应为何电路，并解释逻辑图的工作原理。
图F-16答：D1～D4、D6和D7为“与”门，D5为“或”门。
工作原理：若一层中四个角火焰有三个火焰失去，则该层火焰熄灭。
一、实验目的1. 熟悉PLC（可编程逻辑控制器）的基本指令及其应用。
2. 掌握PLC编程软件的使用方法，能够编写简单的PLC控制程序。
3. 通过实验加深对PLC控制原理的理解，提高实际操作能力。
二、实验环境1. PLC型号：三菱FX3U-32MR2. 编程软件：GX Works23. 实验装置：PLC实验箱、继电器模块、输入输出模块等三、实验内容1. 基本指令学习（1）位操作指令：AND（与）、OR（或）、NOT（非）、XOR（异或）（2）定时器指令：TON（定时器）、TOF（定时器）（3）计数器指令：C（计数器）（4）比较指令：EQ（等于）、GT（大于）、LT（小于）（5）数据传输指令：MOV（移动）、MVR（移动）2. 基本指令编程练习（1）编写一个简单的PLC控制程序，实现以下功能：- 当输入X0接通时，输出Y0点亮；- 当输入X1接通时，输出Y1点亮；- 当输入X0和X1同时接通时，输出Y0和Y1同时点亮。
（2）编写一个PLC控制程序，实现以下功能：- 当计数器C0的计数值为5时，输出Y0点亮；- 当计数器C0的计数值为10时，输出Y1点亮；- 当计数器C0的计数值大于10时，输出Y0和Y1同时点亮。
3. 实验步骤（1）连接PLC实验箱，将输入输出模块连接到PLC上。
（2）启动GX Works2编程软件，新建一个项目。
（3）在项目中选择PLC型号，添加相应的程序块。
（4）根据实验要求，编写PLC控制程序。
（5）下载程序到PLC，进行实验验证。
四、实验结果与分析1. 实验一结果- 编写的PLC控制程序能够实现输入X0和X1控制输出Y0和Y1的功能。
- 通过实验验证，程序运行正常，符合预期效果。
2. 实验二结果- 编写的PLC控制程序能够实现计数器C0计数到5、10、大于10时，输出Y0和Y1的功能。
- 通过实验验证，程序运行正常，符合预期效果。
五、实验总结1. 通过本次实验，熟悉了PLC的基本指令及其应用，掌握了PLC编程软件的使用方法。
实验三PLC基本逻辑指令编程练习【实验目的】（1）熟悉PLC，了解S7-200系列输入、输出地址编号；（2）掌握与、或、非逻辑功能的编程方法；（3）掌握定时器和计数器的正确编程方法，并学会定时器的扩展方法；（4）熟悉编程软件STEP7的编程环境，软件的使用方法。
【实验要求】（1）实验前认真阅读实验指导书，熟悉实验电路；（2）接线时合理安排挂箱位置，接线要求牢靠、整齐、清楚、安全可靠；（3）操作时要谨慎，不许用手触及各电器元件导电部分及电动机转动部分，以免触电及意外损伤；（4）通电观察继电器动作情况时，要注意安全，防止碰触带电部位，严禁带电操作；（5）按要求完成实验操作，做好实验记录，认真做好实验报告和思考题；（6）实验结束，整理好实验工具，保持实验室整洁卫生。
【实验装置】（1）THSMS模拟实验台 S21挂箱；（2）计算机（安装编程软件STEP7）一台；（3）连接导线若干。
【实验原理和电路】西门子S7-200 是一种小型的可编程序控制器，适用于各行各业。
实验台PLC 主机型号为CPU 224，集成14输入/10输出，共24个数字量I/O点。
数字量扩展单元为EM223，集成16输入/16输出。
主机旁边实验台上的接线孔，通过防转座插锁紧线与PLC的主机相应输入输出插孔相接。
S21挂箱中下面两排I0.0～I1.5为输入按键和开关，模拟开关量的输入。
上边一排Q0.0～Q1.1是LED指示灯，接PLC主机输出端，用以模拟输出负载的通与断，显示程序的运行结果。
进行本实验时，需要进行PLC外部接线。
S7-200的外部接线等效电路如图3所示。
PLC端子上标注L+、M的两个端子，是内部提供的DC 24V电源的正、负极，为外部元器件提供所需电源。
主机旁边实验台上的L+、M接线孔实际上并不是从主机上引出的。
为了降低实验过程中主机被损坏的机率，实验台内部经过变压得到一个DC 24V电源,专为实验过程中为输入、输出回路提供电源的，正负极分别标注为L+和M。
填空题：1.PLC可应用于开关量逻辑控制、模拟量控制、运动控制和多级控制。
2.PLC按输入∕输出接口的总点数可分为小型机、中型机和大型机。
3.由于PLC的扫描周期很短，所以感觉不到输入和输出的延迟。
4.S7-200系列PLC的数据存储区按存储数据的长短可划分为字节寄存器、字寄存器和双子寄存器3类。
5.基本逻辑控制指令一般是指位逻辑指令、定时器指令和计数器指令。
6.S7-200系列PLC的定时器具有接通延时定时器（TON）、有记忆接通延时定时器（TONR）及断开延时定时器（TOF）三类。
7.PTO发生器输出高速脉冲时，有4个特殊寄存器存储其控制字节、脉冲数、脉冲周期和状态位等参数。
8.顺序控制继电器指令包括SCR 、SCRT 和SCRE 三个指令。
9.子程序可以嵌套，嵌套深度最多为8 层。
10.S7-200 CPU支持三类中断事件：通讯口中断、I/O 中断和时基中断三类。
11.FOR 和NEXT 两条指令间的所有指令构成一个循环体。
12.如图所示双稳态触发器指令，当I0.0与I0.1都为1时，输出Q0.0的值为 1 。
选择题：13. 变量存储区的编号范围根据CPU型号的不同而不同，CPU221∕222为V0~V2047共（）的存储容量，CPU224∕226为V0~V5119共（）的存储容量。
（ C ）A. 3KB 4KBB. 2KB 4KBC. 2KB 5KBD. 3KB 5KB14. 特殊标志位（B ）可产生占空比为50﹪，周期为1min的脉冲串，称为分脉冲。
A. SM0.0B. SM0.4C.SM0.1D. SM0.515. S7-200系列PLC有（Ｃ）个字节的局部变量寄存器，其中最后4个字节作为系统的保留字节。
A. 60B. 32C. 64D. 25616. 置位（S）和复位（R）指令从指定的地址（位）开始，可以置位和复位（D ）点。
A. 1~32B.1C.1~64D. 1~ 25517. S7-200系列PLC的定时器中断只支持定时器（A ）。
物联网PLS技术练习(习题卷22)第1部分：单项选择题，共46题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]下列指令的中文名称是（ ）A)顺控开始指令B)顺控转移指令C)顺控结束指令答案:A解析:2.[单选题]在PLC梯形图编程中，两个或两个以上的触点并联连接的电路称为（ ）。
A)串联电路B)并联电路C)串联电路块D)并联电路块答案:D解析:3.[单选题]如果在一个函数中的复合语句中定义了一个变量，则该变量（ ）。
A)在该函数中有效B)只在该复合语句中有效C)在该程序范围内均有效D)为非法变量答案:B解析:4.[单选题]S7-300PLC的CPU上的SF指示灯亮,表示A)系统停机B)CPU软件或硬件出错C)电池失效或未装入D)系统运行答案:B解析:5.[单选题]触摸屏实现按钮输入时，要对应PLC内部的（ ）。
A)输入点XB)内部辅助继电器MC)数据存贮器DD)定时器答案:B解析:6.[单选题]字型数据类型的位数是（ ）A)1B)8C)16答案:C解析:7.[单选题]PLC监控不到的是( )。
A)本机输入量B)本地输出量C)计数状态D)上位机的状态答案:D解析:8.[单选题]电源引入线采用( ) 。
A)U、V、W标号B)a、b、c标号C)L1、L2、L3标号D)1、2、3、4标号答案:C解析:9.[单选题]十六进制的1F,转变为十进制是多少?A)31B)32C)17D)29答案:A解析:10.[单选题]PID回路指令操作数TABLE可寻址的寄存器为A)IB)MC)VD)Q答案:C解析:11.[单选题]( )阶段把逻辑解读的结果，通过输出部件输出给现场的受控元件。
A)输出采样B)输入采样C)程序执行D)输出刷新答案:D解析:12.[单选题]CPU214型PLC共有 ( )个定时器。
A)64B)255C)128D)256答案:C解析:13.[单选题]如需要扩展8点数字量输入，在S7-200系列PLC中应选用模块A)EM235B)EM223C)EM243D)EM221答案:D解析:14.[单选题]图16所示在FX2n系列PLC程序控制交通灯时，T0循环定时时间为（ ） 。
项目一顺序控制练习题一1．试用PLC实现三相交流异步电动机正反转的△转换控制。
控制要求如下：按下正转按钮SBl，电动机以-△方式正向起动，联结运行30s后转换为△运行。
按下停止按钮SB3，电动机停止运行。
按下反转按钮SB2，电动机以-△方式反向起动，联结运行30s后转换为△运行。
按下停止按钮SB3，电动机停止运行。
（1）试画出电动机正反转的-△转换控制的主电路。
（2）进行PLC资源分配，写出资源分配表。
（3）画出PLC接线图。
（4）根据接线图和功能要求，设计出梯形图。
调试程序，直至实现功能。
答：（1）电动机正反转的-△转换控制的主电路（2）输入输出点的配置表2-9 输入/输出点的分配表（3）输入输出接线图：（3）梯形图：2．PLC控制三台交流异步电动机M1、M2和M3顺序起动，按下起动按钮SB1后，三台电动机顺序自动起动，间隔时间为10S，完成相关工作后按下停止按钮SB2，三台电动机逆序自动停止，间隔时间为5s。
若遇紧急情况，按下急停按钮SB3，运行的电动机立即停止。
要求：（1）进行PLC资源分配，写出资源分配表。
（2）画出PLC接线图。
（3）根据接线图和功能要求，设计出梯形图。
调试程序，直至实现功能。
答：（1）输入输出点的配置输入/输出点的分配表（3）输入输出接线图：（3）梯形图：3．设计一报警电路，要求具有声光报警。
当故障发生时，报警指示灯闪烁，报警电铃或蜂鸣器响。
操作人员指导故障发生后，按消铃按钮，把电铃关掉，报警指示灯从闪烁变为常亮。
故障消失后，报警灯熄灭。
另外，还设置了试灯、试铃按钮，用于平时检测报警指示灯和电铃的好坏（故障信号I0.0；消铃按钮I1.0；试灯按钮I1.1；报警灯Q0.0；报警电铃Q0.7）。
用西门子（S7-300）PLC控制实现
姓名：盘号：抽签号：教室：
一、现场提供设备（西门子S7-300型号PLC，默认DI（I0.0-1.7）；DO（Q4.0-Q5.7）
二、技术要求（项目名字采用姓名拼音，按照题目完成工艺条件，并实现逻辑操作演示）
三、考核时间（50分钟）
四、PL C控制运料小车：其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作情况见考核要求2）。
按S01小车从原点起动， KM1接触器吸合使小车向前运行直到碰SQ2开关停， KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料5秒后完成一次循环。
1）设备组成描述：设备的组成如图1所示。
图1设备组成
表1 设备使用的控制元件及功能
2）考核要求2（设备工作描述）
1、小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；
2、连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。

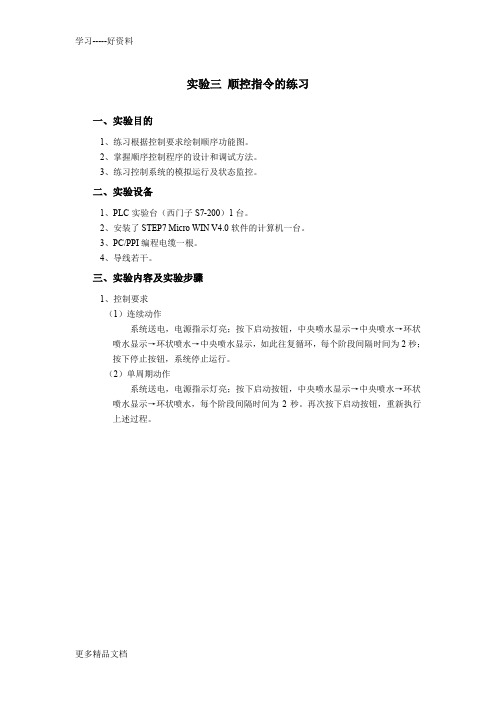

实验三顺控指令的练习
一、实验目的
1、练习根据控制要求绘制顺序功能图。
2、掌握顺序控制程序的设计和调试方法。
3、练习控制系统的模拟运行及状态监控。
二、实验设备
1、PLC实验台（西门子S7-200）1台。
2、安装了STEP7 Micro WIN V4.0软件的计算机一台。
3、PC/PPI编程电缆一根。
4、导线若干。
三、实验内容及实验步骤
1、控制要求
（1）连续动作
系统送电，电源指示灯亮；按下启动按钮，中央喷水显示→中央喷水→环状喷水显示→环状喷水→中央喷水显示，如此往复循环，每个阶段间隔时间为2秒；
按下停止按钮，系统停止运行。
（2）单周期动作
系统送电，电源指示灯亮；按下启动按钮，中央喷水显示→中央喷水→环状喷水显示→环状喷水，每个阶段间隔时间为2秒。
再次按下启动按钮，重新执行上述过程。
中央喷水
环状喷水
中央喷水显示环状喷水显示
电源信号显示启动按钮
连续动作/单周期动作转换开关
2、实验步骤
（1）电源断电，按图接线。
（2）接通电源，打开计算机，进入PLC 编程界面，检查PLC 主机与计算机通信是
否正常。
（3）根据控制要求编写顺序控制功能图。
（4）根据顺序控制功能图编写顺控梯形图程序，将程序逐条输入PLC ，检查无误后，
将PLC 设为停止状态，STOP 指示灯亮，将程序下载至PLC 后，并设为运行状态。
3、进入程序组态监控，开始程序运行调试。
四、实验接线图
五、控制程序的编制
I/O地址表
六、预习要求
1、做实验前认真学习顺序控制功能指令，深刻理解“步”与“动作”的概念。
2、根据控制要求，自己绘制顺序控制功能图。
3、根据控制要求练习编写顺序控制程序。
七、实验报告要求
1、写清楚实验目的。
2、实验原理图绘制电气接线图和顺序控制功能图。
3、在实验数据记录部分写出编写程序，写出I/O分配表。
4、实验结果分析部分写出实验过程中遇到的问题和解决的方法，并绘制时序图。
八、思考题
如何练习使用定时器和等基本逻辑指令实现上述的顺序控制功能？。
