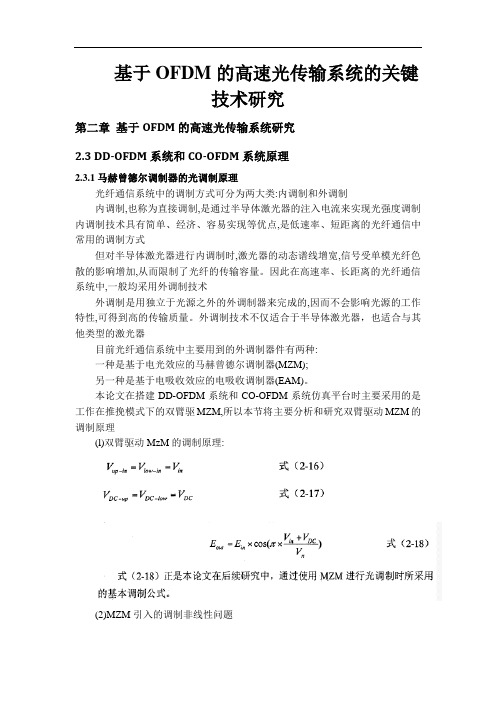

基于OFDM的高速光传输系统的关键技术研究第二章基于OFDM的高速光传输系统研究2.3 DD-OFDM系统和CO-OFDM系统原理2.3.1马赫曾德尔调制器的光调制原理光纤通信系统中的调制方式可分为两大类:内调制和外调制内调制,也称为直接调制,是通过半导体激光器的注入电流来实现光强度调制内调制技术具有简单、经济、容易实现等优点,是低速率、短距离的光纤通信中常用的调制方式但对半导体激光器进行内调制时,激光器的动态谱线增宽,信号受单模光纤色散的影响增加,从而限制了光纤的传输容量。
因此在高速率、长距离的光纤通信系统中,一般均采用外调制技术外调制是用独立于光源之外的外调制器来完成的,因而不会影响光源的工作特性,可得到高的传输质量。
外调制技术不仅适合于半导体激光器，也适合与其他类型的激光器目前光纤通信系统中主要用到的外调制器件有两种:一种是基于电光效应的马赫曾德尔调制器(MZM);另一种是基于电吸收效应的电吸收调制器(EAM)。
本论文在搭建DD-OFDM系统和CO-OFDM系统仿真平台时主要采用的是工作在推挽模式下的双臂驱MZM,所以本节将主要分析和研究双臂驱动MZM的调制原理(l)双臂驱动MzM的调制原理:(2)MZM引入的调制非线性问题针对DD-OFDM系统,因其接收端是采用直接检测的方式,所以MZM调制属于强度调制,所以最佳的.偏置点应选择为:针对CO-OFDM系统,因其接收端是采用相干检测的方式,所以MZM调制属于幅度调制,所以最佳的偏置点应选择为:V只是双臂驱动MZM中-个臂上的偏置电压,对这是因为前面式(2-17)中的DC于MZM而言其偏置电压应是上下臂之和。
//很重要2.3.2 DD-OFDM系统的原理DD-OFDM系统是指在接收端采用直接检测的方法来解调光OFDM信号的系统。
由于光OFDM系统本身具有较高的抗色散能力,所以最初的DD-OFDM系统是作为一种电域色散均衡技术(EDC)而被提出[10]。
基于单个电吸收调制器产生超平坦双光梳李维亮;喻春雨;费彬;高迪;顾均;朱闻真【摘要】为产生频率间隔相同而又平坦的光频梳，基于单个多量子阱电吸收调制器强度调制特性，设计出一种新型超平坦双光梳产生方案。
通过在电吸收调制器前置矩形滤波器，精密控制多量子阱电吸收调制器的反向偏置电压与射频驱动信号幅度，滤除频谱的中心谱线后，得到了平坦度为0.01 dB 的双光梳。
利用Optisystem7.0软件进行仿真，其对不同线宽(100 kHz、10 MHz 和20 MHz)的激光光源均可产生位于中心谱线两侧对称的、带宽均为300 GHz、谱线均为15条、谱线间距均为20 GHz以及平坦度可达0.01 dB 的双光梳。
%In order to generate flat Optical Frequency Comb (OFC)with equal frequency spaces,a novel scheme for the genera-tion of super-flat dual optical frequency combs is demonstrated on the basis of the intensity modulation propertyof single MQW-based electro-Absorption Modulator (EAM).In this scheme,the reversed bias voltage and the radio frequency-driven signal amplitude of the MQW EAM are precisely controlled by placing a rectangular optical filter before the EAM and a dual optical frequency comb with a flatness of 0.01 dB is obtained after filtering out the centerline of the spectrum.The scheme is simulated with the software Optisystem7.0.In this simulation,dual optical frequency combs symmetrically at the sides of the centerline of the spectrum both with bandwidth of 300 GHz,1 5 spectral lines,interline spacing of 20 GHz and flatness of 0.01 dB can be generated by all laser light sources with different linewidths (100 kHz,10 MHz and 20 MHz).【期刊名称】《光通信研究》【年(卷),期】2015(000)004【总页数】4页(P42-45)【关键词】双光梳;电吸收调制器;平坦度【作者】李维亮;喻春雨;费彬;高迪;顾均;朱闻真【作者单位】南京邮电大学光电工程学院，南京 210023;南京邮电大学光电工程学院，南京 210023;南京邮电大学光电工程学院，南京 210023;南京邮电大学光电工程学院，南京 210023;南京邮电大学光电工程学院，南京 210023;南京邮电大学光电工程学院，南京 210023【正文语种】中文【中图分类】TN256OFC(光学频率梳,简称光频梳)是一种稳定度可与激光相比拟的新型光源,其光谱由等间距的离散谱线构成。

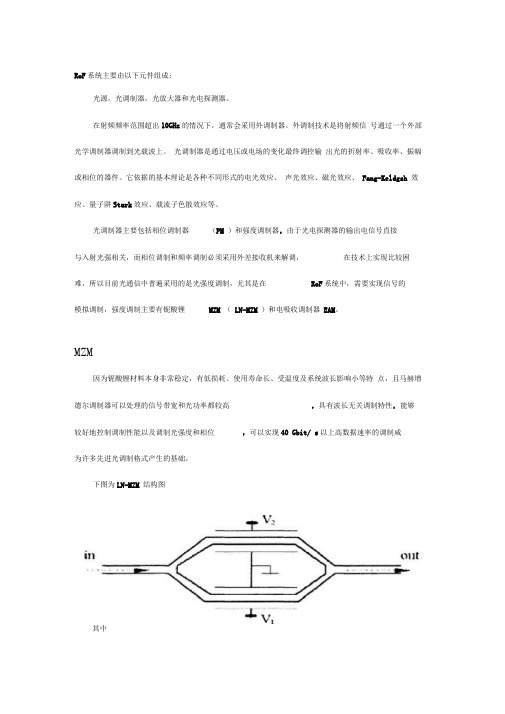

RoF系统主要由以下元件组成:光源，光调制器，光放大器和光电探测器。
在射频频率范围超出10GHz的情况下，通常会采用外调制器。
外调制技术是将射频信号通过一个外部光学调制器调制到光载波上。
光调制器是通过电压或电场的变化最终调控输出光的折射率、吸收率、振幅或相位的器件。
它依据的基本理论是各种不同形式的电光效应、声光效应、磁光效应、Fang-Keldgsh 效应、量子阱Stark效应、载流子色散效应等。
光调制器主要包括相位调制器（PM ）和强度调制器，由于光电探测器的输出电信号直接与入射光强相关，而相位调制和频率调制必须采用外差接收机来解调，在技术上实现比较困难，所以目前光通信中普遍采用的是光强度调制，尤其是在RoF系统中，需要实现信号的模拟调制，强度调制主要有铌酸锂MZM （LN-MZM ）和电吸收调制器EAM。
MZM因为铌酸锂材料本身非常稳定，有低损耗、使用寿命长、受温度及系统波长影响小等特点，且马赫增德尔调制器可以处理的信号带宽和光功率都较高，具有波长无关调制特性，能够较好地控制调制性能以及调制光强度和相位，可以实现40 Gbit/ s以上高数据速率的调制咸为许多先进光调制格式产生的基础。
下图为LN-MZM 结构图其中V i V DCI W(t)V2 V DC2 v2(t)V DCI为上臂的直流偏置电压，V DC2为下臂直流偏置电压，v (t)为上臂的驱动电压，V2(t)为下臂的驱动电压。
MZM调制器是由一个铌酸锂的衬底和共面型相位调制器组成。
在这种调制器中，两个分支的相位调制和由基材的电光特性有关，每一个分支的相位变化转换为输出光功率的变化。
MZ调制器可以看作由两个相位调制器组成。
首先介绍相位调制器。
设输入光场为E in(t) E o e j( ot 0)，其中曰为输入光场的振幅，0, 0为光的频率与初相位。
相位调制器的驱动电压为V(t) V DC V RF cos( RF t )，其中V DC为直流偏置电压，V RF为驱动电压的振幅，RF, o分别为驱动电压频率与初相位。
最为详细的光模块产业链及详解光模块作为一种重要的有源光器件，在发送端和接收端分别实现信号的电-光转换和光-电转换。
由于通信信号的传输主要以光纤作为介质，而产生端、转发端、处理端、接收端处理的是电信号，光模块具有广泛和不断增长的市场空间。
光模块的上游主要为光芯片和无源光器件，下游客户主要为电信主设备商、运营商以及互联网&云计算企业。
光模块遵循芯片—组件(OSA)—模块的封装顺序。
激光器芯片和探测器芯片通过传统的TO封装形成TOSA及ROSA，同时将配套电芯片贴装在 PCB，再通过精密耦合连接光通道和光纤，最终封装成为一个完整的光模块。
新兴的主要应用于短距多模的COB采用混合集成方法，通过特殊的键合焊接工艺将芯片贴装在PCB 上，采用非气密性封装。
光模块下游主要应用于电信承载网、接入网、数据中心及以太网三大场景。
电信承载网和接入网同属于电信运营商市场，其中波分复用(xWDM)光模块主要用于中长距电信承载网，光互联(Opitcal interconnects)主要用于骨干网核心网长距大容量传输，而接入网市场是运营商到用户的“最后一公里”，包括光纤到户无源光网络(FTTH PON)、无线前传(Wireless)等应用场景。
数据中心及以太网市场主要包括数据中心内部互联、数据中心互联(DCI)、企业以太网(Ethernet)等场景。
根据 LightCounting预测，2018年全球光模块市场规模约60亿美元，其中电信承载网市场规模17亿美元，每年以15%的速度增长，接入网市场规模约12亿美元，年增长率约 11%，而数据中心和以太网市场规模已达30亿美元，未来5年复合增长率达19%。
欧美日:行业不断并购整合，专注于高端产品和芯片研发全球光模块产业链分工明确，欧美日技术起步较早，专注于芯片和产品研发。
中国在产业链中游优势明显:劳动力成本、市场规模以及电信设备商的扶持，我们经过多年发展已成为全球光模块制造基地，从OEM 、ODM 发展为多个全球市占率领先的光模块品牌。
全光波长变换器的研究现状1. 概述全光波长转换(All Optical Wavelength Conver-sion，缩写为AOWC)因其无需光电(OE) /电光(E0)转换器件，不受光信号格式(Signal Format)以及位速率的限制，使光子网络具有透明性的特点而受到关注。
由于全光波长转换器能够高效、可靠、简便地把信号光从一个波长转换到另一个波长，从而使基于波分复用的全光通信网系统容量大大提高，实现波长的再利用，解决了波长竞争问题，实现波长路由和虚通道功能，降低网络阻塞率，使网络管理更为灵活、简便和合理。
因AOWC已成为光通信网的一个研究热点，无论实现AOWC的是有源器件(如半导体光放大器(SOA))，还是无源器件(如光纤)，它们依据的都是光的非线性效应。
波长转换是实现光子网(Photonic Networks)中的灵活波长控制的关键技术之一。
在光子网络的光互连节点上，波长转换技术的应用能够降低通道阻塞的概率，实现波长的重复使用。
波长资源的有效利用也有利于促进灵活网络的构筑。
2. 实现技术的研究现状目前用来实现波长变换的方案有若干种，如:基于半导体光放大器(SOA)的波长变换器；基于微结构光纤的全光波长变换技术；基于高非线性光纤的全光波长变换技术。
2.1第一种实现原理基于半导体光放大器( Semiconductor optical amplifier SOA )光波长转换器，它可用于光交叉增益和光交叉调制SOA光波长交叉增益调制的机制在于光信号过强而引起SOA增益饱和: 若波长为λs的强功率调制信号以Ps的功率耦入SOA，当输入光功率增大时，其增益G将降低，而且当输入光功率减小时，增益G将增大并恢复到它的原始大小因此导致与信号有关的增益然而由于饱和增益非零，这种交叉增益调制方案会受到信噪比的制约。
为了克服这种缺点，可以采用交叉相位调制的方案，即使用SOA载体的功率调制与输入信号功率Ps ( t )有关。
华中科技大学硕士学位论文(1) APON/BPONAPON以ATM作为二层信令协议，后更名为BPON，可提供包括以太网接入、视频等的多种宽带服务。
ATM技术将电路交换与分组交换相融合，通过固定长度的数据包携带信息，完成话音、数据和视频等各种业务。
下行传输发送连续的ATM信元，并在数据流中插入专用物理层操作，管理，维护（OAM，Operation Administration and Maintenance）信元；上行传输则以突发的ATM信元发送数据流，并要在信元头增加3字节作为物理层开销，以支持突发发送和接收。
ATM作为传输技术，可在城域网或广域网上提供各种业务等级服务，等级不同，带宽和速率也不同。
ATM技术还嵌入了交换功能，有助于升级和业务管理。
虽然APON在全业务接入网（FSAN）中得到了应用，但与IP技术的结合很不理想，IP/Ethernet over APON的技术难度就很大：复杂，低传输效率，且网络管理困难。
(2) EPONEPON就是将以太网技术引入接入网领域，用PON的拓扑结构完成以太网接入，通过多点控制协议（MPCP，Multi-Point Control Protocol）使用状态机、消息、定时器来控制访问P2MP拓扑。
太网的帧格式与IP一致，非常适合传输IP包，遂成为主流技术被广泛应用在IP业务接入领域。
与APON类似，EPON采用TDMA/TDM进行上下行传输，可以实现与局域网、城域网和广域网之间的无缝连接，中间格式透明，所以运行效率高，管理方便，成本低。
EPON的带宽有很大提高，暂时缓解了接入网与骨干网间的瓶颈问题，实现了大规模商用。
不过，随着用户带宽需求的持续增长，当传输速率高于10Gbits/s后，会遇到“电子瓶颈”问题，将受到电子迁移速率的限制，会面临快速比特同步，动态带宽分配，突发模块发送和接收的设计等问题，技术处理难度和成本都将大幅提高。
同时，受到电类有源器件的限制，EPON并不能充分发挥光纤大容量高速传输的优势。
半导体砷化镓衬底晶圆片光源概述及解释说明1. 引言1.1 概述半导体砷化镓（Gallium Arsenide, GaAs）衬底晶圆片光源是一种应用广泛的光学材料，具有优良的电子特性和光学性能。
它在光通信、激光器、LED 以及半导体器件制造等领域中有着重要的应用价值。
本文将对半导体砷化镓衬底晶圆片光源进行全面的概述和解释说明，包括其定义和原理、制备方法以及在实际应用中的案例分析。
1.2 文章结构本文共分为五个部分进行讨论。
首先，在引言部分，我们将介绍半导体砷化镓衬底晶圆片光源的概况，并说明本文的结构和内容安排。
其次，在第二部分，我们将详细阐述该光源的定义和基本概念，以及其特性与优势。
然后，在第三部分，我们将探讨半导体砷化镓衬底晶圆片光源的制备方法，包括材料准备与选择、晶圆片生长技术以及器件结构设计与制作工艺步骤。
接下来，在第四部分，我们将通过实际应用案例的分析，展示半导体砷化镓衬底晶圆片光源在光通信、激光器、LED等领域的广泛应用。
最后，在结论与展望部分中，我们对本研究进行总结，并对未来半导体砷化镓衬底晶圆片光源的研究方向进行展望。
1.3 目的本文旨在全面介绍半导体砷化镓衬底晶圆片光源的相关知识。
通过阐述其定义和原理，读者可以了解到该光源的基本概念和工作原理。
同时，我们将探讨该光源的制备方法，包括材料准备、晶圆片生长技术以及器件结构设计与制作工艺步骤。
此外，通过实际应用案例的分析，读者能够更加深入地了解半导体砷化镓衬底晶圆片光源在不同领域中的具体应用情况。
最后，我们将总结目前研究成果并展望未来研究方向，为相关领域的研究人员提供参考与启示。
通过本文的阅读，读者将对半导体砷化镓衬底晶圆片光源有一个全面的了解，并为相关行业的发展提供支持和推动。
2. 半导体砷化镓衬底晶圆片光源的定义和原理2.1 定义和基本概念半导体砷化镓衬底晶圆片光源是一种能够发射可见光的器件，其基本结构由砷化镓材料组成。
砷化镓是一种III-V族半导体材料，具有优异的电子输运性能和较窄的禁带宽度，因此被广泛应用于半导体光学器件中。
铟磷（InP）调制器是一种基于磷化铟（InP）材料的光调制器件，主要用于光通信系统中对光信号进行调制。
铟磷调制器的工作原理主要依赖于电光效应（Electro-Optic Effect），即通过在铟磷材料中施加电压，改变其光学特性，从而实现对光信号的调制。
铟磷调制器的主要类型有以下几种：
1. 电吸收调制器（Electroabsorption Modulator, EAM）：这种调制器利用电场改变铟磷材料中光的吸收系数，从而实现对光信号的调制。
当施加电压时，铟磷材料中的载流子浓度发生变化，导致光吸收系数的变化。
通过改变施加的电压，可以实现对光信号的强度调制。
2. 马赫-曾德尔调制器（Mach-Zehnder Modulator, MZM）：这是一种基于干涉原理的调制器。
在马赫-曾德尔调制器中，输入的光信号被分为两个相等的光束，分别通过两个具有不同折射率的光路。
通过在其中一个光路上施加电压，可以改变该光路的折射率，从而改变两个光束之间的相位差。
当两个光束重新合并时，会产生干涉，输出光信号的强度随相位差而变化，实现对光信号的调制。
3. 直接调制激光器（Directly Modulated Laser, DML）：在这种调制器中，激光器的输出光信号直接受到驱动电流的调制。
通过改变驱动电流，可以改变激光器的输出光功率和频率，从而实现对光信号的调制。
铟磷直接调制激光器具有高速调制能力，但可能受到啁啾（Chirp）现象的影响，导致信号失真。
铟磷调制器在光通信系统中的应用广泛，如光纤通信、数据中心互连、无线前传等。
它们具有高速、低功耗、紧凑等优点，使得铟磷调制器在现代光通信系统中具有重要地位。
基于电吸收调制(EAM)的波长变换器的研究和实现蒋超，魏立华，林鹏北京邮电大学摘要：全光波长变换器（AOWC）技术是实现波分复用（WDM）光网络的关键技术之一，其主要作用是防止WDM光网络中交叉连接（OXC）时可能遇到的波长阻塞现象或作为全光WDM网络的波长适配器，便于WDM网络之间的互连，使波分复用（WDM）光网络具有灵活性，可扩性和自愈性。
而基于电吸收调制（EAM）的波长变换器由于其突出的优点而备受关注。
本文就对EAM（电吸收调制）的原理和我们所实现的基于EAM波长变换器的软硬件进行了介绍。
关键字：电吸收调制（EAM），全光波长变换器（AOWC）1.简介：随着通信领域各种业务特别是多媒体、高清晰度电视、IP业务的高速发展, 对传送网的容量要求越来越高, 国内外已普遍把WDM 技术投入商用,并且对光传送网络(OTN)进行了深入的研究。
引入波长变换技术，可以实现波长的再利用，解决OXC中的波长竞争问题，可以有效地进行路有的选择，降低网络阻塞率，从而提高WDM网的灵活性和可行性。
同时，也有利于网络的运行，管理和控制，以及光通道保护倒换。
全光波长转换器（AOWC：All-optical Wavelength Converter）是光纤通信系统中的一个关键部件，它的主要特点是，把带有信号的光从一个波长（λin）转换为另一波长（λout），实现波长的再利用和再分配，避免了波长争用，提高了网络系统的容量。
全光的波长转换技术的基本要求是：转换速度快；对光信息流的各种传输格式透明；有较宽的转换范围；对输入信号光功率要求不太高；偏振敏感度小；啁啾噪声低等。
上世纪九十年代以来，电吸收调制器由于其低啁啾，高速率，大消光化，低驱动电压，稳定性好，体积小，以及偏振不敏感等特性，引起了人们的关注。
集成了电吸收调制的分布反馈激光器，作为在高质量、高速率脉冲源，获得了商业应用。
同时，在波长转换、光交叉连接、冲整形和再生方面，电吸收调制器也有很好的应用前景。
近几年来，基于电吸收调制器中交叉吸收调制效应的波长变换技术得到了广泛的研究。
和基于SOA中的交叉增益调制、交叉相位调制以及四波混频效应比起来，该方案具有自己的优势，具有很大的潜力。
2.电吸收调制（EAM）的原理：波长转换主要应用了电吸收调制器的饱和吸收特性以及交叉损耗效应。
实验原理如图1[1]所示。
信号光(λ1) 和连续光(λ2) 共同入射到某一偏置电压下的电吸收调制器。
当信号光功率较低时(即为低电平“0”时)，电吸收调制器的吸收还未饱和，连续光和信号光均被电吸收调制器很好地吸收，则出射信号光和连续光功率均较低(均为低电平“0”)；当信号光功率较高时(为高电平“1”时)，电吸收调制器的吸收达到饱和，对波长为λ2的连续光吸收将会变得较小，则出射的连续光(λ2) 功率较强(即连续光的电平为“1”)，这样，连续光(λ2) 将会受信号光(λ1) 强度的调制，即实现了波长变换，通过优化电吸收调制器的偏置电压、信号光和连续光的光功率，则可以实现高质量的波长变换。
图1：实验原理图（同向传输）[1]下面我们通过量子阱电吸收调制器（QW—EAM）给出电吸收调制（EAM）较为详细的数学分析：我们一下的分析都是基于这种结构的EAM：反向偏压的PIN二极管。
光信号进入PN结，被内部P区和n区（双异质结）的不同折射率所导引。
量子阱（QW）在内部和连接部分相平行。
通过PN结的光激发出了载流子，然后载流子填充了QW，从而减小了自由态的电子数，这样使吸收也减小了。
然后，它们逃逸出了量子阱，在反向偏压下漂移。
我们假设电子和空穴在量子阱中按指数分布[3]。
因为通常导带的载流子的浓度要小于价带，受激饱和主要是由电子的状态控制的，而不是空穴状态。
在时间t沿着传播方向z上的电子数的动态变化是由从量子阱中逃逸出来的载流子和光生电子的平衡来决定的。
所以这现象可以有以下的等式表示：12(,)(,)[1(,)]exc exc exc eN z t N z t W N z t τt ∂=−+⋅−∂ (1)[2] 右边的第一项是电子的指数逃逸，第二项表示光生载流子数。
在（1）中，是归一化的受激电子数（当所有的电子态被占据时，它为1），(,)exc N z t e τ是电子逃逸时间。
[1代表在受激情况下，可得的载流子数目，而是考虑到光功率大小，代表着产生载流子的的可能性。
它可以被写为(,)]exc N z t −12W 12()a W t σ=Φ。
这里a σ表示该区域的体积，所以被称为交叉部分，因为它表示在光纤放大器中的电子吸收。
是通过量子阱的光子流，()()/t Q t A Φ=ΓA 是光信号穿过的部分，是单位时间通过装置的总光子数，Γ是重叠因子。
()Q t 沿着器件光子流的变化主要是由QW-EAM 中的每一部分吸收的光子所决定的。
这个变化依赖于可被占据的电子状态。
所以光子的连续性可以表示为[2]：12(){[1(,)]}exc dQ t W N z t Adz ρ=−⋅−⋅ (2)这里ρ是在QW 中的可得状态的总浓度。
使用的表达式（2）可以表示为[2]：12W ()(1)()a exc dQ t N Q t ρσdz =−Γ⋅ (3) 对（3）沿装置长度积分，忽略内部损耗，可以得到QW-EAM 的对数增益表达式[2]：()ln(()(0)tot Q L B N t C Q =⋅− (4) 这里/a B A σ=和a C L σρ=，表示沿着装置的受激电子总数()tot N t 0()(,)Ltot exc N t A N z t dz ρ=∫ (5) [2] 把（5）代入（2）中，然后沿z 方向积分，写出总电子数目的时间变化率：()tot N t ()()()()(1)tot BN t C tot tot edN t N t Q t e dt τ−=−+⋅− (6)[2] 载流子的逃逸时间和交叉部分值依赖于QW 中的电场，该电场由反向偏压所形成，而又被载流子生成的电场减弱。
应用光生载流子的高斯分布，后一电场分布可以很容易被计算出来。
知道了QW 中的电场分布，我们可以估计电子和空穴的逃逸时间。
一般电吸收调制器都是反向偏压的，这相当于提高了禁带宽度。
当输入脉冲的能量小的时候，受激吸收很大，能量被用来将载流子从价带泵浦到导带。
如果能量继续增加，当载流子浓度接近透明的时候，此时受激吸收很小。
吸收的能量主要消耗在调制器的内部损耗上。
图2[1]显示了电吸收调制器的非线性吸收特性，同时显示了电吸收调制器对短波长的光吸收得更强烈些。
图2：吸收非线性示意图[1]3.EAM波长变换器的硬件和软件实现：3.1．硬件部分：我们所设计的EAM波长变换器的驱动电路是利用MCU控制两个SOA的偏置电流和制冷电流，以及EAM的反向偏压来完成波长变换的能力。
为了人机交互的方便，我们在驱动电路中加入了LCD显示模块和键盘模块。
而且为了将该部分作为整个光网络系统中的一部分，我们加入的网管接口。
下面就是我们所设计的EAM波长变换器的驱动电路的硬件原理结构图：图3：驱动电路的结构图电路硬件各部分实现说明：温度控制:采样电路通过不断采集热敏电阻上的电压从而调整施加到SOA的电流,通过玻尔贴效应制冷---有自动温度控制电路。
偏置电流:采用恒定电流源为SOA提供所需要工作(放大)的PN节偏置电流。
偏置电压:调整EAM的偏置电压可以使EAM工作在不同的波长范围,这对我们的实验很有用,可以通过DAC(数模变换)实现。
键盘:负责人工输入，并送入CPU中处理。
LCD显示:LCD负责显示EAM和SOA状态及键盘输入内容。
网管接口:负责接收来自网管的控制信号和返回自身的工作状态信息。
3.2.驱动软件部分：我们所编的电路的驱动程序的主要目的有以下几点：1.让MCU的SPI总线输出相应的值，对应于偏流电路输出端输出相应的电流值，该电流将驱动SOA；2.设置MCU内部的寄存器，让MCU的D/A口输出的模拟电压（经反向后）作为EAM 的反向偏压；3.让MCU接收制冷电流的反馈，在LCD上显示制冷电流的大小，制冷电路根据热敏电阻的状态相应地调整制冷电流的大小。
下面是软件的流程图：图4：驱动软件的流程图4.总结波长变换器在未来宽带高速光通信网中具有重要作用，它可有效克服波分复用网络中光交叉连接过程中的波长阻塞问题，从而有效降低网络的阻塞概率，增加其动态路由能力，对可用波长数有限，节点数较多的大型网状网络，其作用尤为明显。
由于EAM波长变换器的一系列优点，我们有理由相信它将在以后的智能光网络（ASON）中有更加广泛的应用。
5.参考文献：[1] Sune Højfeldt, All-Optical Wavelength Conversion and Signal Regeneration Using an Electroabsorption Modulator, JOURNAL OF LIGHTWAVE TECHNOLOGY, 2000[2]P. Ghelfi,Numerical model of the dynamic absorption variation in QW-EAM for ultrafastall-optical signal processing, IEE Proceedings online, 2003[3]Cavaill"es, Simultaneous measurement of electron and hole sweep-out from quantum wells and modeling of photoinduced field screening dynamics, IEEE J. Quantum Electron., 1992The research and design based on Wavelength Converter using electronic absorption modulatorJiang Chao，Wei Lihua，Lin PengBeijing University of Posts and TelecommunicationsAbstractThe technique of all-optical wavelength converter (AOWC) is the key technique in wavelength division multiplexing (WDM) network. It can be used for avoiding wavelength jam in OXC of WDM network, as well as for the wavelength adapter in all-optical WDM network. It can also be very convenient to connect a WDM network to another with AOWC. So using AOWC in WDM network, we can make the WDM network more flexible, more extensible and can make WDM network to be healed by itself. Wavelength converter using electronic absorption modulator (EAM) attracts more attention because its prominent virtue. In this paper, we introduce the principle of EAM and the hardware and software design of wavelength converter using electronic absorption modulator (EAM).Keywords：Electronic absorption modulator (EAM), all-optical wavelength converter (AOWC)。
