工作接地与保护接地的区别与详解(有图有真相)

保护接地与工作接地的概念嘿，朋友！咱们今天来聊聊保护接地和工作接地这俩概念。

你知道吗，电这玩意儿，看不见摸不着，却像个调皮的小精灵，要是不小心没管着它，那可就容易出乱子。

这时候，保护接地和工作接地就像是两个忠诚的卫士，守护着咱们用电的安全和稳定。

先来说说保护接地。

这就好比是给电器设备穿上了一层“防护服”。

你想想，要是电器设备漏电了，那电流就像个小恶魔，到处乱窜，多危险呐！这时候保护接地就发挥作用啦，它能把这些危险的电流引到大地这个“大怀抱”里去，让咱们不被电到。

比如说家里的电冰箱、洗衣机，如果外壳带电了，有了保护接地，就能避免咱们不小心碰到外壳时被电得“一哆嗦”。

这是不是很神奇？再讲讲工作接地。

它呀，就像是电路中的“定海神针”。

在电力系统中，为了让各种设备能正常运行，就得有个稳定的参考电位，这就是工作接地的功劳啦。

好比是一个团队里的主心骨，有它在，大家心里就有底，工作就能有条不紊地进行。

比如变压器中性点的接地，就能保证三相电压的平衡，让电力传输稳稳当当的。

保护接地和工作接地虽然都和接地有关，但它们的作用可大不一样。

就像一双鞋子的左右脚，虽然都是脚的一部分，但是分工不同，少了哪只都不行。

你说，要是没有保护接地，咱们用电的时候得多提心吊胆呀，说不定哪天就被电个“外焦里嫩”。

要是没有工作接地，那电力系统岂不是乱了套，一会儿电压高，一会儿电压低，电器都得被折腾坏。

所以呀，了解保护接地和工作接地的概念可太重要啦！这能让咱们更好地用电，更安全地享受电带来的便利。

可别小看这两个概念，它们可是默默守护着咱们生活中的光明和便利呢！总之，保护接地保障咱们的人身安全，工作接地保证电力系统的稳定运行，它们都是咱们生活中不可或缺的好帮手。

【解惑】工作接地、防雷接地、保护接地傻傻分不清楚？接地指电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连。

可以分为工作接地、防雷接地和保护接地。

一、工作接地工作接地网示意图工作接地就是由电力系统运行需要而设置的（如中性点接地），因此在正常情况下就会有电流长期流过接地电极，但是只是几安培到几十安培的不平衡电流。

在系统发生接地故障时，会有上千安培的工作电流流过接地电极，然而该电流会被继电保护装置在0.05~0.1s内切除，即使是后备保护，动作一般也在1s以内。

二、防雷接地防雷接地是受到雷电袭击（直击、感应或线路引入）时，为防止造成损害的接地系统。

常有信号（弱电）防雷地和电源（强电）防雷地之分，区分的原因不仅仅是因为要求接地电阻不同，而且在工程实践中信号防雷地常附在信号独立地上，和电源防雷地分开建设。

三、保护接地保护接地是为了防止设备因绝缘损坏带电而危及人身安全所设的接地，如电力设备的金属外壳、钢筋混凝土杆和金属杆塔。

保护接地只是在设备绝缘损坏的情况下才会有电流流过，其值可以在较大范围内变动。

四、接地安全要求（1）单台容量超过100kVA或使用同一接地装置并联运行且总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于400单台容量不超过100kVA。

或使用同一接地装置并联运行且总容量不超过100kVA的电力变压器或发电机的工作接地电阻值不得大于10Ω，在土壤电阻率大于1000Ω·m的地区，当达到上述接地电阻值有困难时，工作接地电阻值可提高到30Ω。

（2）TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。

在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Q。

在工作接地电阻值允许达到10Q的电力系统中，所有重复接地的等效电阻值不应大于10Q。

（3）在TN系统中，严禁将单独敷设的工作零线再做重复接地。

保护接地和工作接地的区别在电气系统中，接地是一个非常重要的概念，它涉及到人身安全和设备运行稳定性。

在接地的概念中，我们常常会听到“保护接地”和“工作接地”这两个名词。

它们虽然都与接地有关，但在实际应用中有着不同的作用和要求。

下面我们将分别介绍保护接地和工作接地的区别。

首先，保护接地是指将设备的金属外壳或其他导电部分连接到地面或接地装置上，以确保在设备发生漏电或短路时能够迅速将电流引入地面，保护人身安全和设备的正常运行。

保护接地是为了防止触电、保护设备以及预防火灾等安全问题而设置的。

它通常采用的是多点接地系统，将设备的金属外壳、电缆屏蔽层等部分连接到一个共同的接地系统上，以确保在发生故障时能够迅速引流，保护人员和设备的安全。

而工作接地则是为了保证设备在正常运行时能够稳定接地，以提高设备的运行可靠性和减少电磁干扰。

工作接地通常采用的是单点接地系统，将设备的金属外壳或其他导电部分连接到一个独立的接地系统上，以保证设备在运行时有一个稳定的接地点，减少静电积聚和电磁辐射，提高设备的运行效率和稳定性。

在实际应用中，保护接地和工作接地的区别主要体现在其作用和要求上。

保护接地是为了保护人身安全和设备正常运行，它要求设备的金属外壳或其他导电部分能够迅速引流，确保在发生故障时能够及时切断电源，防止触电和火灾等安全问题。

而工作接地则是为了提高设备的运行可靠性和稳定性，它要求设备能够稳定接地，减少静电积聚和电磁干扰，提高设备的运行效率。

综上所述，保护接地和工作接地在电气系统中有着不同的作用和要求。

保护接地是为了保护人身安全和设备正常运行，它要求设备能够迅速引流，确保在发生故障时能够及时切断电源，防止触电和火灾等安全问题。

而工作接地则是为了提高设备的运行可靠性和稳定性，它要求设备能够稳定接地，减少静电积聚和电磁干扰，提高设备的运行效率。

因此，在实际应用中，我们需要根据不同的要求来合理设置保护接地和工作接地，以确保电气系统的安全稳定运行。

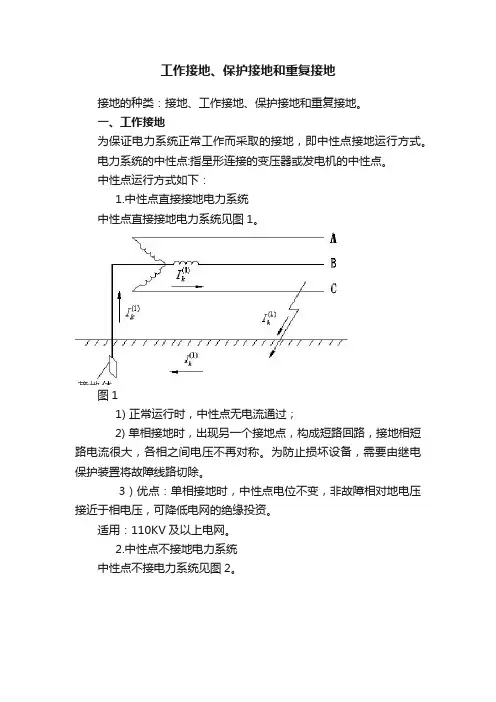

工作接地、保护接地和重复接地接地的种类：接地、工作接地、保护接地和重复接地。

一、工作接地为保证电力系统正常工作而采取的接地，即中性点接地运行方式。

电力系统的中性点:指星形连接的变压器或发电机的中性点。

中性点运行方式如下：1.中性点直接接地电力系统中性点直接接地电力系统见图1。

图11) 正常运行时，中性点无电流通过；2) 单相接地时，出现另一个接地点，构成短路回路，接地相短路电流很大，各相之间电压不再对称。

为防止损坏设备，需要由继电保护装置将故障线路切除。

3）优点：单相接地时，中性点电位不变，非故障相对地电压接近于相电压，可降低电网的绝缘投资。

适用：110KV及以上电网。

2.中性点不接地电力系统中性点不接电力系统见图2。

图2 中性点不接电力系统1）优点：单相接地时，不能构成短路回路；接地相电流不大，不必立即切除故障线路，但不允许超过2小时，以免发展为相间短路。

2）非故障相的对地电压升为相电压的倍，要求线路绝缘要按线电压设计，投资大。

适用：电压小于500V的装置；3～10kV电网，当单相接地电流小于30A时，发电机直配系统，接地电流小于5A时；35kV电网，单相接地电流小于10A时。

3.中性点经消弧线圈接地电力系统中性点经消弧线圈接地电力系统见图3。

图3 中性点经消弧线圈接地电力系统当中性点不接地系统单相接地电流较大时，可用中性点经消弧线圈接地。

减小接地电流，使电弧易于自灭。

二、保护接地1.人体的触电2.保护接地的作用若电源的中性点不接地，电机的外壳绝缘损坏时，人若触及外壳，就有危险。

保护接地见图4。

图4 保护接地3.接地电阻的要求4．跨步电压当人在分布电压区域内跨开一步，两脚间（相距0.8m）所承受的电压称为跨步电压。

5.保护接零中性点直接接地的三相四线制380/220V系统中，常采用保护接零。

保护接零见图5。

图5 保护接零避免零线断线，采用重复接地。

重复接地见图6。

图6 重复接地保护接地和保护接零的适用范围：（1）额定电压为1kV及以上的高压配电装置中的设备，在一切情况下均应采用保护接地。

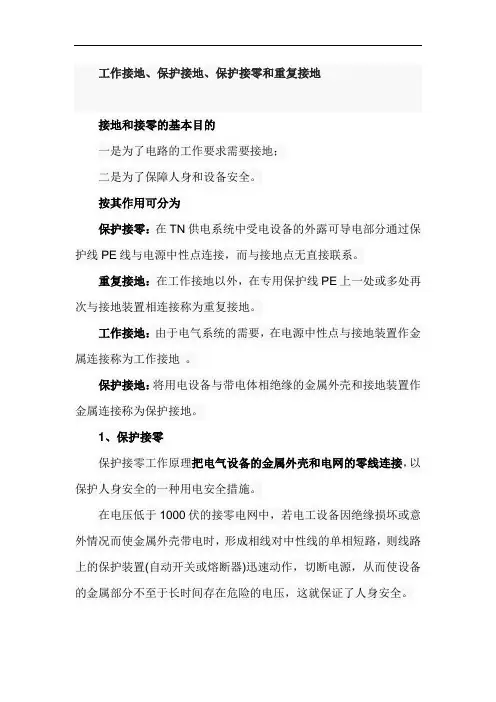

工作接地、保护接地、保护接零和重复接地接地和接零的基本目的一是为了电路的工作要求需要接地；二是为了保障人身和设备安全。

按其作用可分为保护接零：在TN供电系统中受电设备的外露可导电部分通过保护线PE线与电源中性点连接，而与接地点无直接联系。

重复接地：在工作接地以外，在专用保护线PE上一处或多处再次与接地装置相连接称为重复接地。

工作接地：由于电气系统的需要，在电源中性点与接地装置作金属连接称为工作接地。

保护接地：将用电设备与带电体相绝缘的金属外壳和接地装置作金属连接称为保护接地。

1、保护接零保护接零工作原理把电气设备的金属外壳和电网的零线连接，以保护人身安全的一种用电安全措施。

在电压低于1000伏的接零电网中，若电工设备因绝缘损坏或意外情况而使金属外壳带电时，形成相线对中性线的单相短路，贝线路上的保护装置（自动开关或熔断器）迅速动作，切断电源，从而使设备的金属部分不至于长时间存在危险的电压，这就保证了人身安全。

多相制交流电力系统中，把星形连接的绕组的中性点直接接地，使其与大地等电位，即为零电位。

由接地的中性点引出的导线称为零线。

在同一电源供电的电工设备上，不容许一部分设备采用保护接零，另一部分设备采用保护接地。

因为当保护接地的设备外壳带电时，若其接地电阻r'较大，故障电流ID不足以使保护装置动作，则因工作电阻rD的存在，使中性线上一直存在电压U0=IDrD，此时，保护接零设备的外壳上长时间存在危险的电压U0，危及人身安全。

保护接零的作用在电网中，如果通过中性点接地的方式进行保护，在这种情况下，由于单相对地电流过大，进而难以确保人体不受触电的危害。

保护接零注意事项（1）采用保护接零的条件。

在实际运行过程中，如果电源中性点接地良好，并且零线能够可靠运行，此时可以采用保护接零的方式进行处理。

在工作接地方面，系统必须可靠，并且接地电阻小于4欧。

（2）工作零线重复接地。

在工作中，对于工作零线回路来说，为了避免出现断开现象，一方面对中性点接地处理，另一方面对工作零线进行重复接地处理。

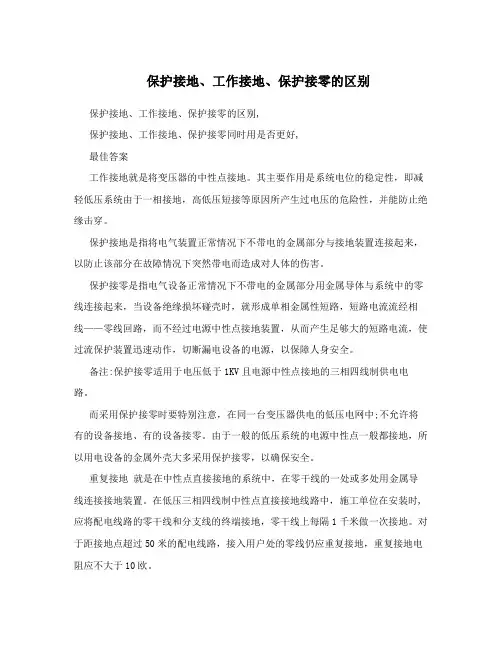

保护接地、工作接地、保护接零的区别保护接地、工作接地、保护接零的区别,保护接地、工作接地、保护接零同时用是否更好,最佳答案工作接地就是将变压器的中性点接地。

其主要作用是系统电位的稳定性，即减轻低压系统由于一相接地，高低压短接等原因所产生过电压的危险性，并能防止绝缘击穿。

保护接地是指将电气装置正常情况下不带电的金属部分与接地装置连接起来，以防止该部分在故障情况下突然带电而造成对人体的伤害。

保护接零是指电气设备正常情况下不带电的金属部分用金属导体与系统中的零线连接起来，当设备绝缘损坏碰壳时，就形成单相金属性短路，短路电流流经相线——零线回路，而不经过电源中性点接地装置，从而产生足够大的短路电流，使过流保护装置迅速动作，切断漏电设备的电源，以保障人身安全。

备注:保护接零适用于电压低于1KV且电源中性点接地的三相四线制供电电路。

而采用保护接零时要特别注意，在同一台变压器供电的低压电网中;不允许将有的设备接地、有的设备接零。

由于一般的低压系统的电源中性点一般都接地，所以用电设备的金属外壳大多采用保护接零，以确保安全。

重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。

在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。

对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。

在TN-S(三相五线制)系统中，零线是不允许重复接地的。

零线是久称，此处已经不准确，三相五线的各线为3根相线、一根中性线、一根接地保护线及pe 线。

不允许重复接地是因为如果中性线重复接地，三相五线制漏电保护检测就不准确，无法起到准确的保护作用。

故，零线不允许重复接地实际上是漏电检测点后不能重复接地。

为了人身安全和电力系统工作的需要，要求电气设备采取接地措施。

平常按接地目的的不同，一般分为工作接地、保护接地和保护接零三种，如图所示。

保护接地、保护接零、重复接地、工作接地保护接地、保护接零、重复接地、工作接地接地概念一、种类1、防雷接地为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

2、交流工作接地将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N 线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。

3、安全保护接地安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。

4、直流接地为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

5、屏蔽接地与防静电接地为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

6、功率接地系统电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地二、要求1、独立的防雷保护接地电阻应小于等于 10 欧；2、独立的安全保护接地电阻应小于等于 4 欧；3、独立的交流工作接地电阻应小于等于 4 欧；4、独立的直流工作接地电阻应小于等于 4 欧；5、防静电接地电阻一般要求小于等于 100 欧。

三、智能大厦接地系统的设计1、防雷接地系统接地体一般利用智能大厦桩基，桩基上端钢筋通过承台面钢筋连在一起；防雷接地系统引下线一般利用柱子内钢筋；防雷接闪器用避雷带和避雷针结合的方式，智能大厦 30 米及以上，每三层利用圈梁钢筋与柱筋连在一起构成均压环；接地电阻要求小于 1 欧姆。

2021年6月第25卷第二期課翁属删那憐卿疇构件呈现曙黑曆叢_本文前要介绍工作接地、保护接地、1呆蘇鹑关键词：工作接地保护接地保护接零重复接地昌接地和接零的基本目的有两条：一是按电路的工作要求需要接地；二是为了保障人身和设备安全的需要接地或接零。

按其作用可分为四种：工作接地、保护接地、保护接零、重复接地。

按其作用可分为：工作接地：由于电气系统的需要，如变压器中性点与接地装置作金属连接称为工作接地。

保护接地：将用电设备与带电体相绝缘的金属外壳和接地装置与大地连接，用来防护间接触电，称为保护接地。

保护接零：将电气设备正常运行情况下不带电的金属外壳与配电系统的零线直接进行电气连接，用来防护间接触电，称作保护接零。

重复接地：在低压三相四线制采用保护接零的系统中，为了加强接零的安全性，在工作接地以外，在专用保护线PE上一处或多处再次与接地装置相连接称为重复接地。

------------------------------------------------------o Li「--------------------------------o L2------------------------------------------------------L3工作接地保护接地保护接零重复接地接地极灯杆灯杆接地极图1接地、接零、重复接地小意图一、工作接地在采用380/220V的低压电力系统中，一般都从电力变压器引出四根线，即三根相线和一根中性线，这四根线兼做动力和照明用。

动力用三根相线，照明用一根相线和中性线，在这样的低压系统中，当正常或故障的情况下，都能使电气设备可靠运行，并有利于人身和设备的安全，一般把系统的中性点直接接地，即为工作接地。

由变压器三线圈接出的也叫中性线即零线，该点就叫中性点。

1.工作接地的作用工作接地的作用有两点：一是减轻一相接地的危险性；二是稳定系统的电位，限制电压不超过某一范围，减轻高压窜入低压的危险。

工作接地、保护接地、保护接零和重复接地接地和接零的基本目的一是为了电路的工作要求需要接地；二是为了保障人身和设备安全。

按其作用可分为保护接零：在TN供电系统中受电设备的外露可导电部分通过保护线PE线与电源中性点连接，而与接地点无直接联系。

重复接地：在工作接地以外，在专用保护线PE上一处或多处再次与接地装置相连接称为重复接地。

工作接地：由于电气系统的需要，在电源中性点与接地装置作金属连接称为工作接地。

保护接地：将用电设备与带电体相绝缘的金属外壳和接地装置作金属连接称为保护接地。

1、保护接零保护接零工作原理把电气设备的金属外壳和电网的零线连接，以保护人身安全的一种用电安全措施。

在电压低于1000伏的接零电网中，若电工设备因绝缘损坏或意外情况而使金属外壳带电时，形成相线对中性线的单相短路，则线路上的保护装置(自动开关或熔断器)迅速动作，切断电源，从而使设备的金属部分不至于长时间存在危险的电压，这就保证了人身安全。

多相制交流电力系统中，把星形连接的绕组的中性点直接接地，使其与大地等电位，即为零电位。

由接地的中性点引出的导线称为零线。

在同一电源供电的电工设备上，不容许一部分设备采用保护接零，另一部分设备采用保护接地。

因为当保护接地的设备外壳带电时，若其接地电阻r′D较大，故障电流ID不足以使保护装置动作，则因工作电阻rD的存在，使中性线上一直存在电压U0=IDrD，此时，保护接零设备的外壳上长时间存在危险的电压U0，危及人身安全。

保护接零的作用在电网中，如果通过中性点接地的方式进行保护，在这种情况下，由于单相对地电流过大，进而难以确保人体不受触电的危害。

保护接零注意事项（1）采用保护接零的条件。

在实际运行过程中，如果电源中性点接地良好，并且零线能够可靠运行，此时可以采用保护接零的方式进行处理。

在工作接地方面，系统必须可靠，并且接地电阻小于4 欧。

（2）工作零线重复接地。

在工作中，对于工作零线回路来说，为了避免出现断开现象，一方面对中性点接地处理，另一方面对工作零线进行重复接地处理。

明确工作接地和保护接地两个概念1什么是工作接地，什么是保护接地？工作接地，在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。

例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对低电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。

保护接地，将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。

电气设备上与带点部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。

为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。

接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

二是适用范围不同。

根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。

TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。

当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。

即三相四线制380/220V配电，同时向照明负载和动力负载供电。

三是线路结构不同。

接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。

工作接地与保护接地的区别
工作接地与保护接地都属于技术上的安全措施，但两者又有显著的不同，即前者是电力系统中带电的部位（如变压器、发电机中性点）与大地的连接，而后者却是电气设备正常情况下不带电的外壳、框架等部位与大地的连接。

若为中性点接地的工作接地，则它在三相不平衡时接地点电压不等于零。

保护接地则是在电气设备绝缘被破坏时，接地的外壳等处的电压不等于零。

工作接地的作用是保持系统电位的稳定性，即减轻低压系统由高压窜入低压系统所产生过电压的危险性。

如没有工作接地则当10kV的高压窜入低压时，低压系统的对地电压上升为5800V左右。

保护接地，是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。

所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式。

像家里的电器都会有保护接地的。
