气动多吸盘爬壁机器人

爬壁机器人的组成结构一、引言爬壁机器人是一种能够在垂直墙面上行走的机器人，它具有很强的适应性和灵活性，被广泛应用于建筑、航空、军事等领域。

本文将介绍爬壁机器人的组成结构，以便读者更好地了解其原理和工作方式。

二、爬壁机器人的主要组成部分1. 机身爬壁机器人的机身是整个系统的核心部分，它包括了所有关键零部件和控制系统。

通常，机身由铝合金或碳纤维材料制成，具有轻量化和高强度的特点。

在机身内部，还配备了电池、电机、传感器等各种设备。

2. 行走模块行走模块是爬壁机器人中最为重要的组成部分之一，它通过运动来实现在墙面上行走。

行走模块通常由几个轮子或履带组成，并且能够自主地调整其形态以适应不同墙面的形状和倾斜角度。

3. 传感器传感器是爬壁机器人中必不可少的组成部分之一，它可以通过感知周围环境来帮助机器人决策。

传感器通常包括激光雷达、红外线传感器、摄像头等，能够精确地测量墙面的倾斜角度和距离。

4. 控制系统控制系统是爬壁机器人中最为关键的组成部分之一，它通过对机身和行走模块的控制来实现在墙面上行走。

控制系统通常由微处理器、电路板等组成，能够自主地调整机身和行走模块的姿态以适应不同墙面的形状和倾斜角度。

三、爬壁机器人的工作原理1. 行走原理爬壁机器人的行走原理是利用吸盘或者磁力来实现在垂直墙面上行走。

吸盘式爬壁机器人通过吸附力将机身固定在墙面上，而磁力式爬壁机器人则是通过电磁铁将自身与墙面产生磁性吸引力。

2. 控制原理爬壁机器人的控制原理是通过传感器不断地获取周围环境信息，并根据这些信息来调整机身和行走模块的姿态，以保证机器人在墙面上行走时的稳定性和安全性。

四、爬壁机器人的应用领域1. 建筑爬壁机器人可以在高楼外墙进行维护和清洁工作，大大提高了工作效率和安全性。

2. 航空爬壁机器人可以在飞机表面进行维护和清洁工作，减少了人力成本和风险。

3. 军事爬壁机器人可以在战场上执行侦察任务，并且能够适应各种地形环境。

五、结论通过本文的介绍，我们了解了爬壁机器人的组成结构、工作原理以及应用领域。

发展现状一、国内外的发展现状长期以来,人们就想往能在垂直陡壁上爬行,进行各种作业。

近年来出现的爬壁机器人,实现了这种理想。

由于在垂直陡壁上作业是非常困难和危险的,超越了人的能力极限,所以在国外称此类机器人为极限作业机器人。

它一经问世,就受到了各方的重视。

1966年,日本的西亮教授首次研制成功壁面移动机器人样机,并在大阪府立大学表演成功。

这是一种依靠负压吸附的爬壁机器人。

随后出现了各种类型的爬壁机器人,到80年代末期已经开始在生产中应用。

日本在开发爬壁机器人方面发展最为迅速,主要应用在建筑行业与核工业。

日本清水建设公司开发了建筑行业用的外壁涂装与贴瓷砖的机器人,他们研制的负压吸附清洗玻璃面的爬壁机器人,曾为加拿大使馆清洗。

东京工业大学开发了无线遥控磁吸附爬壁机器人。

在日本通产省"极限作业机器人"国家研究计划支持下,日晖株式会社开发了用于核电站大罐的负压吸附壁面检查机器人。

它有两个独立的负压吸盘,可以在遥控下由地面自动爬行到大罐的弧形壁面,作视觉检查与测厚,并可以跨越障碍。

日本关西电力株式会社开发了核电站壁面点检的爬壁机器人,移动速度为每分5米,负重50公斤。

日立制造所研制了履带式磁吸附检查机器人,带有超声检测装置。

由于采用了负荷分散机构,它能够适应各种凹凸不平的曲面和棚顶。

英国在爬壁机器人领域取得许多成果。

90年代初RTD公司推出了轮式磁吸附爬壁机器人(取名Beetle,已作为商品销售。

最高爬行速度达每分12米,可以自动记录每隔一定距离的壁厚,最高爬行高度为25米。

英国南岸大学于1994年研制成功多足多吸盘气动型爬壁机器人,可以携带一个小工业机器人(例如PUMA260,进行超声检测。

它自重22公斤,负重20公斤。

最近来自英国的报道,一种取名为罗布格三号的爬壁机器人在贝德福市作演示。

它有8条腿,类似巨型蜘蛛,能负重100公斤,可越障,能将砖放入准确位置,研制者计划将其应用于建筑行业。

爬壁机器人原理
爬壁机器人是一种能够在垂直表面上移动的机器人，它通常被设计用于执行检查、维护、清洁等任务，特别是在需要攀爬高楼大厦或其他垂直结构的环境中。

以下是一般爬壁机器人的原理和设计考虑因素：
吸附力或附着力：爬壁机器人通常使用吸盘、气动吸附、磁性或其他附着技术来在垂直表面上产生足够的附着力。

这确保了机器人能够紧密粘附在墙面上，防止它在运动中脱落。

传动系统：为了在垂直表面上移动，爬壁机器人必须具备适当的传动系统。

常见的传动系统包括轮子、履带、腿部或其他可移动的机构。

这些系统需要具备足够的灵活性和稳定性，以适应不同表面的特性。

感知和导航系统：为了在爬行过程中避免障碍物或调整移动路径，爬壁机器人通常配备了各种感知和导航系统。

这可能包括摄像头、激光传感器、超声波传感器等，以帮助机器人感知周围环境并作出相应的决策。

电源和能源：爬壁机器人需要稳定的电源来驱动其各个部件，以及足够的能源供应，以确保在执行任务时具备足够的工作时间。

一些设计中可能包括可充电电池或连接到外部电源的能源系统。

结构和材料：由于爬壁机器人需要在垂直表面上移动，其结构和材料必须具备足够的强度、轻量性和耐久性。

这可能涉及使用高强度的合金材料或先进的复合材料。

安全性考虑：在设计爬壁机器人时，必须考虑到安全性，特别是在高度或危险环境中的应用。

防止机器人脱离表面、防止外部物体受到机器人运动的影响，以及制定应对机器人故障的安全措施都是重要的考虑因素。

这些原理和设计考虑因素使得爬壁机器人能够在垂直表面上安全、高效地执行各种任务。

气动折纸爬壁机器人的设计与性能分析目录一、内容简述 (2)1. 研究背景及意义 (2)1.1 机器人技术在攀爬领域的应用 (4)1.2 气动折纸机器人的研究现状 (4)1.3 爬壁机器人在实际应用中的价值 (6)2. 研究目标与内容 (7)2.1 设计目标 (8)2.2 研究内容 (9)二、气动折纸爬壁机器人设计原理 (10)1. 气动折纸技术概述 (11)1.1 折纸艺术简介 (12)1.2 气动折纸技术原理 (13)2. 机器人结构设计 (14)2.1 主体结构设计 (16)2.2 行走机构设计 (17)2.3 控制系统设计 (18)三、气动折纸爬壁机器人性能分析 (19)1. 动力学性能分析 (20)1.1 运动学模型建立 (22)1.2 动力学性能仿真分析 (23)2. 爬行性能分析 (24)2.1 爬行能力评估指标 (26)2.2 不同壁面爬行性能分析 (26)3. 稳定性分析 (28)3.1 静态稳定性分析 (29)3.2 动态稳定性研究 (30)四、实验与分析 (32)一、内容简述本文档旨在全面介绍气动折纸爬壁机器人的设计与性能分析，气动折纸爬壁机器人是一种新兴的特种机器人技术，结合了气动技术和折纸机械的创新设计，使其能够在各种复杂环境中如墙面、天花板等实现高效、稳定的攀爬与作业。

文档将详细介绍气动折纸爬壁机器人的设计原理，包括其结构组成、关键部件以及材料选择等。

通过折纸的折叠和展开原理，实现了机器人在墙面上的平稳移动和精确定位。

性能分析是本文档的核心部分，将对气动折纸爬壁机器人的运动性能、承载能力、稳定性和可靠性等方面进行深入研究。

通过实验数据和仿真模拟，评估机器人在不同工况下的表现，并提出优化建议。

文档还将探讨气动折纸爬壁机器人的应用领域和未来发展趋势。

随着技术的不断进步和应用场景的拓展，这种机器人将在更多领域发挥重要作用，如救援、清洁、检查等。

文档将对整个设计与性能分析工作进行总结，指出研究的局限性和未来可能的研究方向，为相关领域的研究者和开发者提供参考和借鉴。

复合吸附方式爬壁机器人的研制复合吸附（composite adhesion）是一种将多种吸附方式结合起来的吸附技术，能够提高机器人在垂直墙面爬行时的附着力和稳定性。

本文将介绍复合吸附方式爬壁机器人的研制，包括原理、设计和实验结果。

一、原理复合吸附方式爬壁机器人主要由两个部分组成：吸附装置和爬行机构。

吸附装置包括多个吸附器件，如粘性吸盘、微胶囊吸盘和真空吸盘。

这些吸附器件可以根据需要组合使用，以实现对不同表面的吸附。

爬行机构包括多个运动单元，如轮子和摆臂。

这些运动单元可以协调运动，以实现机器人在墙面上的爬行。

二、设计复合吸附方式爬壁机器人的设计主要包括吸附装置设计和爬行机构设计。

吸附装置设计：吸附装置应该能够适应不同表面的吸附需求，同时又能够提供足够的附着力和稳定性。

可以采用多种吸附器件组合使用，根据不同表面的特点选择合适的吸附器件。

对于光滑表面可以使用粘性吸盘，对于粗糙表面可以使用微胶囊吸盘。

还可以利用弹性材料和真空吸盘的协作，提高机器人在墙面上的稳定性。

爬行机构设计：爬行机构应该能够协调运动，以实现机器人在墙面上的爬行。

可以采用多个运动单元来实现机器人的运动。

可以设计两个摆臂和两个轮子，摆臂用来控制机器人在墙面上摆动，轮子用来控制机器人的直线运动。

摆臂和轮子的运动可以通过电机控制，以实现机器人在墙面上的爬行。

三、实验结果为了验证复合吸附方式爬壁机器人的有效性，进行了一系列的实验。

实验使用了不同表面的墙壁作为测试平台，包括光滑表面、粗糙表面和倾斜表面。

实验结果表明，复合吸附方式能够显著提高机器人在墙面上的附着力和稳定性。

通过使用不同的吸附器件，机器人可以适应不同表面的吸附需求。

通过协调摆臂和轮子的运动，机器人可以在墙面上稳定地爬行。

实验结果表明，复合吸附方式爬壁机器人是一种有效的爬壁机器人设计。

复合吸附方式爬壁机器人的研制一、复合吸附方式爬壁机器人的概念和优势复合吸附方式爬壁机器人是一种利用多种吸附技术结合的爬壁机器人，其主要包括真空吸附、电磁吸附、压力吸附等吸附方式，通过组合使用这些吸附方式，在不同的墙面环境下都能够实现良好的粘附和移动能力。

相比于传统的单一吸附方式爬壁机器人，复合吸附方式爬壁机器人具有以下几点优势：1. 环境适应性强：通过多种吸附方式的组合，复合吸附方式爬壁机器人可以适应不同材质和不同表面状态的墙面，如平滑玻璃、粗糙混凝土等。

2. 移动稳定性高：多种吸附方式的组合可以减少单一吸附方式的不足，提高机器人在墙面上的稳定性和可靠性。

3. 维护成本低：相比于常规爬壁机器人，复合吸附方式爬壁机器人的吸盘和电磁吸附装置等零部件更加坚固耐用，使用寿命更长，维护成本更低。

二、复合吸附方式爬壁机器人的研制过程复合吸附方式爬壁机器人的研制过程包括初始需求确定、技术方案选择、关键技术攻关、样机制造和试验验证等多个阶段。

关键技术攻关是整个研制过程中最为重要和困难的环节，其包括复合吸附方式的整合设计、控制系统的研发、传感器的设计等多方面内容。

1. 初始需求确定初始需求的确定是整个研制过程的起点，需要根据具体的应用场景和需求确定复合吸附方式爬壁机器人的性能指标、工作环境和工作任务等，以便为后续的技术方案选择提供参考依据。

2. 技术方案选择在初始需求确定的基础上，需要进行各种技术方案的比较和选择，确定最优的复合吸附方式组合，并设计出相应的技术方案，包括吸附结构设计、控制系统设计、传感器设计等内容。

4. 样机制造和试验验证在各项关键技术攻关完成后，需要进行样机制造和试验验证，对复合吸附方式爬壁机器人的性能和可靠性进行全面的测试和验证，以保证其在实际应用中的有效性和稳定性。

三、复合吸附方式爬壁机器人的技术特点复合吸附方式爬壁机器人具有以下几个技术特点：1. 多种吸附方式的整合设计：通过组合利用真空吸附、电磁吸附、压力吸附等多种吸附方式，实现对不同墙面的适应和粘附。

专利名称：一种气动爬壁机器人
专利类型：发明专利
发明人：于复生,姜福亭,沈孝芹,李琦,刘红艳,郭梅静,李巍申请号：CN200710016835.6
申请日：20070713
公开号：CN101092152A
公开日：
20071226
专利内容由知识产权出版社提供
摘要：本发明涉及一种气动爬壁机器人，该机器人是由前脚步进电机减速组件、后脚步进电机减速组件、转向步进电机减速组件以及吸盘、吸盘支架、气缸、气路控制单元等组成。

前脚、后脚步进电机减速组件均由步进电机、谐波减速器组成的减速单元以及用键连接在谐波减速器输出轴上的大齿轮与齿条组成的支脚伸缩机构组成，用步进电机的正反转驱动支脚的伸出与收缩。

转向步进电机减速组件是由步进电机、谐波减速器以及一对锥齿轮组成，用步进电机的正反转驱动机器人沿后脚支架的中心点0°～360°任意角度旋转。

机器人的前进、后退是依靠安装在机器人前脚、后脚间的气缸的伸缩实现的。

申请人：于复生
地址：250014 山东省济南市历下区和平路47号山东建筑大学机电学院
国籍：CN
代理机构：济南圣达专利商标事务所
代理人：郑华清
更多信息请下载全文后查看。

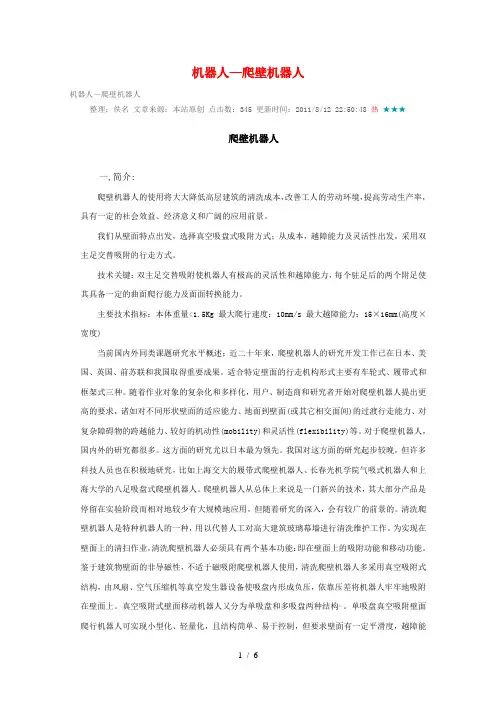

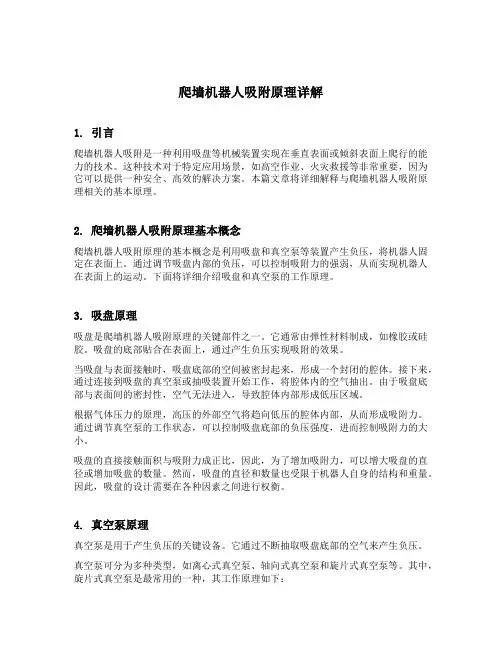

爬墙机器人吸附原理详解1. 引言爬墙机器人吸附是一种利用吸盘等机械装置实现在垂直表面或倾斜表面上爬行的能力的技术。

这种技术对于特定应用场景，如高空作业、火灾救援等非常重要，因为它可以提供一种安全、高效的解决方案。

本篇文章将详细解释与爬墙机器人吸附原理相关的基本原理。

2. 爬墙机器人吸附原理基本概念爬墙机器人吸附原理的基本概念是利用吸盘和真空泵等装置产生负压，将机器人固定在表面上。

通过调节吸盘内部的负压，可以控制吸附力的强弱，从而实现机器人在表面上的运动。

下面将详细介绍吸盘和真空泵的工作原理。

3. 吸盘原理吸盘是爬墙机器人吸附原理的关键部件之一。

它通常由弹性材料制成，如橡胶或硅胶。

吸盘的底部贴合在表面上，通过产生负压实现吸附的效果。

当吸盘与表面接触时，吸盘底部的空间被密封起来，形成一个封闭的腔体。

接下来，通过连接到吸盘的真空泵或抽吸装置开始工作，将腔体内的空气抽出。

由于吸盘底部与表面间的密封性，空气无法进入，导致腔体内部形成低压区域。

根据气体压力的原理，高压的外部空气将趋向低压的腔体内部，从而形成吸附力。

通过调节真空泵的工作状态，可以控制吸盘底部的负压强度，进而控制吸附力的大小。

吸盘的直接接触面积与吸附力成正比，因此，为了增加吸附力，可以增大吸盘的直径或增加吸盘的数量。

然而，吸盘的直径和数量也受限于机器人自身的结构和重量。

因此，吸盘的设计需要在各种因素之间进行权衡。

4. 真空泵原理真空泵是用于产生负压的关键设备。

它通过不断抽取吸盘底部的空气来产生负压。

真空泵可分为多种类型，如离心式真空泵、轴向式真空泵和旋片式真空泵等。

其中，旋片式真空泵是最常用的一种，其工作原理如下：•真空泵内部有一个旋转的偏心转子，上面搭载有多个排气腔室。

当转子旋转时，腔室与进气口和排气口相互交替接触。

•首先，当腔室与进气口相遇时，由于压力差异，空气从进气口进入腔室。

然后，当腔室继续旋转，与排气口相遇时，空气被排到外部。

•通过连续旋转，真空泵可以不断抽气，从而在吸盘底部形成负压。

1 传统爬壁机器人的结构、吸附方式、移动方式及其特点爬壁机器人必须具有两个基本功能:在壁面上的吸附功能和移动功能。

传统爬壁机器人按吸附功能可分为真空吸附和磁吸附两种形式:真空吸附法又分为单吸盘和多吸盘两种结构形式，具有不受壁面材料限制的优点，但当壁面凸凹不平时，容易使吸盘漏气，从而使吸附力下降，承载能力降低;磁吸附法可分为电磁体和永磁体两种，电磁体式维持吸附力需要电力，但控制较方便。

永磁体式不受断电的影响，使用中安全可靠，但控制较为麻烦。

磁吸附方式对壁面的凸凹适应性强，且吸附力远大于真空吸附方式，不存在真空漏气的问题，但要求壁面必须是导磁材料，因此严重地限制了爬壁机器人的应用环境。

爬壁机器人按移动功能分主要是吸盘式、车轮式和履带式。

吸盘式能跨越很小的障碍，但移动速度慢;车轮式移动速度快、控制灵活，但维持一定的吸附力较困难;履带式对壁面适应性强，着地面积大，但不易转弯。

而这三种移动方式的跨越障碍能力都很弱。

2 国内外壁面爬行机器人的发展概况自1966年日本的西亮教授研制出第一个爬壁机器人以来,爬壁机器人在日本得到蓬勃发展。

之后, 英国、西班牙、美国、德国和俄罗斯等国也相继研制出多种爬壁机器人样机。

20 世纪80年代以来, 国内许多院校和科研单位也在爬壁机器人领域取得了长足的发展, 研制了多种型号的爬壁机器人。

2.1 国外爬壁机器人发展概况爬壁机器人是一种能够在壁面爬行作业的极限作业机器人，它是集机构学、传感技术、控制和信息技术等为一体的高技术产品，世界机器人大国日本在极限作业机器人研究方面尤为积极。

在过去的几十年里，爬壁机器人技术在世界范围内得到迅速发展，也相继研制出了不同种类的样机，有些已经投入实用。

在这一领域，日本取得的成绩突出，美国、英国、法国、意大利、西班牙、澳大利亚、韩国等国也在不断深入研究。

早在1966年，在日本大阪府立大学工学部任讲师的西亮，就利用电风扇进气侧低压空气产生的负压作为吸附力制作了一台垂直壁面移动机器人的原理样机，这被看作是爬壁机器人研究的开端。
