注射模顶出系统

注塑机的七大系统及作用注塑机/通常由注射系统、合模系统、液压传动系统、电气掌控系统、润滑系统、加热及冷却系统、安全监测系统等构成。

下面我们分别来看看它每个系统是什么结构，又有什么样的作用呢。

（1）注射系统注射系统的作用：注射系统是注塑机zui重要的构成之一，一般有柱塞式、螺杆式、螺杆预塑柱塞注射式3种重要形式。

目前应用zui广泛的是螺杆式。

其作用是，在注塑料机的一个循环中，能在规定的时间内将肯定数量的塑料加热塑化后，在肯定的压力和速度下，通过螺杆将熔融塑料注入模具型腔中。

注射结束后，对注射到模腔中的熔料保持定型。

注射系统的构成：注射系统由塑打扮置和动力传递装置构成。

螺杆式注塑机塑打扮置重要由加料装置、料筒、螺杆、射嘴构成。

动力传递装置包括注射油缸、注射座移动油缸以及螺杆驱动装置（熔胶马达）。

（2）合模系统合模系统的作用：合模系统的作用是保证模具闭合、开启及顶出制品。

同时，在模具闭合后，供予以模具充足的锁模力，以防范熔融塑料进入模腔产生的模腔压力，防止模具开缝，造成制品的不良现状。

合模系统的构成：合模系统重要由合模装置、调模机、顶出机构、前后固定模板、移动模板、合模油缸和安全保护机构构成。

（3）液压系统液压传动系统的作用是实现注塑机按工艺过程所要求的各种动作供给动力，并充足注塑机各所需压力、速度、温度等的要求。

它重要由各自种液压元件和液压辅佑襄助元件所构成，其中油泵和电机是注塑机的动力来源。

各种阀掌控油液压力和流量，从而充足注射成型工艺各项要求。

（4）电气掌控系统电气掌控系统与液压系统合理搭配，可实现注射机的工艺过程要求（压力、温度、速度、时间）和各种程序动作。

重要由电器、电子元件、仪表、加热器、传感器等构成。

一般有四种掌控方式，手动、半自动、全自动、调整。

（5）加热/冷却系统加热系统是用来加热料筒及注射喷嘴的，注塑机料筒一般采纳电热圈作为加热装置，安装在料筒的外部，并用热电偶分段检测。

热量通过筒壁导热为物料塑化供给热源；冷却系统重要是用来冷却油温，油温过高会引起多种故障显现所以油温必需加以掌控。

在注射动作结束后，塑件在模内冷却定型，由于体积收缩，对型芯产生包紧力，当其从模具中推出时，就必须克服因包紧力而产生的摩擦力。

对于不带通孔的筒、壳类塑料制件，脱模推出时还需克服大气压力。

在注射模中，将冷却固化后的塑料制品及浇注系统（水口料）从模具中安全无损坏地推出的机构称为脱模机构，也叫顶出机构或推出机构。

安全无损坏是指脱模时塑件不变形，不损坏，不粘模，无顶白，顶针位置位不影响塑件美观。

1. 注射模的脱模机构包括：1、顶针，司筒，推板，推块等推出零件；2、复位杆，复位弹簧及顶针板先复位机构等推出零件的复位零件；3、顶针固定板和顶针底板等推出零件的固定零件；4、高压气体顶出的气阀等配件；5、内螺纹脱模机构中的齿轮，齿条，马达，油缸等配件。

脱模机构的动作方向与模具的开模方向是一致的。

2. 脱模机构分类塑件顶出方法受塑件材料及形状等影响，由于塑件复杂多变，要求不一，导致胶件的脱模机构也多种多样。

按动力来源分，脱模机构可分为三类：（1）手动推出机构指当模具分开后，用人工操纵脱模机构使塑件脱出,它可分为模内手工推出和模外手工推出两种。

这类结构多用于形状复杂不能设置推出机构的模具或塑件结构简单、产量小的情况，目前很少采用。

（2）机动推出机构依靠注射机的开模动作驱动模具上的推出机构，实现塑件自动脱模。

这类模具结构复杂，多用于生产批量大的情况，是目前应用最广泛的一种推出机构，也是本章的重点。

它包括顶针类脱模，司筒脱模，推板类脱模，气动脱模，内螺纹脱模及复合脱模。

（3）液压和气动推出机构一般是指在注射机或模具上设有专用液压或气动装置，将塑件通过模具上的推出机构推出模外或将塑件吹出模外。

按照模具的结构特征分,脱模机构可分为：一次脱模机构、定模脱模机构、二次或多次脱模机构、浇注系统水口料的脱模机构、带螺纹塑件的脱模机构等。

3. 对脱模机构的要求模具打开时，塑件必须留在有顶出机构的半模上。

由于注射机的推杆在安装后模的一侧，所以注射模的顶出机构一般在后模。

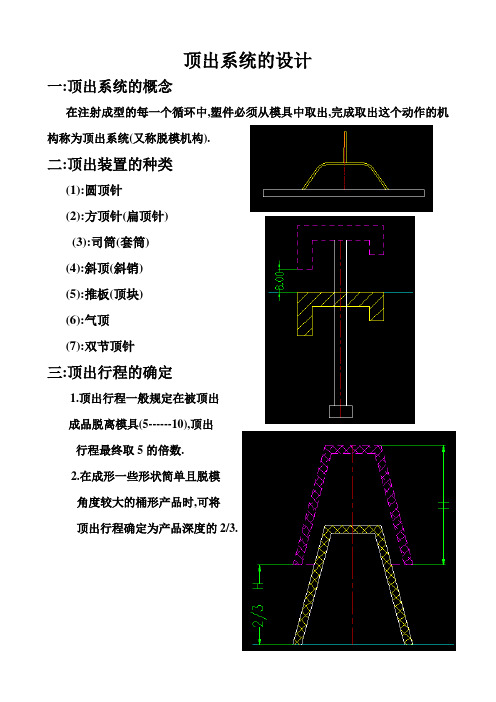

顶出系统的设计
一:顶出系统的概念
在注射成型的每一个循环中,塑件必须从模具中取出,完成取出这个动作的机
构称为顶出系统(又称脱模机构).
二:顶出装置的种类
(1):圆顶针
(2):方顶针(扁顶针)
(3):司筒(套筒)
(4):斜顶(斜销)
(5):推板(顶块)
(6):气顶
(7):双节顶针
三:顶出行程的确定
1.顶出行程一般规定在被顶出
成品脱离模具(5------10),顶出
行程最终取5的倍数.
2.在成形一些形状简单且脱模
角度较大的桶形产品时,可将
顶出行程确定为产品深度的2/3.
三:顶出系统的设计原则
1.顶出机构的运动要准确,可靠灵活,无卡死现象,机构本身要有足够的强度与刚度,足以克服脱模阻力.
2.保证塑件在顶出过程中不变形.顶出要平衡.
3.冷却后由于塑件会对模仁产生收缩应力,而有抱紧现象,在靠破孔的两边成品肉厚强度最弱,应设置顶针.
4.在成品垂直的壁厚正下方就设置顶针,便于脱模.
5.在”十字肋”下方应设置顶针,即可排气也可顶出.
6.在公模侧顶针时,需要注意模仁强度,顶针距模仁边最小距离为0.8
7.选择顶针时,在允许的范围内直径尽可能大,且是标准品.同一产品上的顶针不宜多类,为加工节约成本与时间.
8.小于3mm以下的顶针一定要做成双节顶针.。

模具六大系統模具六大系统1﹕支撑系统在成型较大制品时﹐由于两模脚之间的跨度较大﹐在较高的注射压力下﹐公模板可能会发生弯曲变形﹐从而造成成型缺陷﹐为解决这一问题﹐就需增加支撑的东西﹐常见的有﹕A.模脚B.支撑柱(SP)2﹕成型系统用于成型﹐常见的有﹕A﹑公﹑母模仁 B﹑滑块 C﹑斜销 D﹑入子3﹕导向系统为便顶出平衡﹐合模顺畅﹐通常使用一些导向定位的东西.常见的有﹕1.导柱(导向公﹑母模板)2.顶板导柱(导向顶出板)3.定位块4.RP4﹕顶出系统A.顶出销B.顶出块C.套筒D.剥料板E.气体顶出5﹕浇注系统注塑机喷嘴中熔融的塑料﹐经过主流道﹑分流道﹐最后通过浇口进入模具型腔﹐然后经过冷却固化﹐得到所需成品。

因此浇注系统主要包括以下三项﹕A.主流道B.分流道C.浇口6﹕温控系统热塑性塑料和部分热固性塑料注塑成型的过程﹐是将温度较高的熔塑料﹐通过高压注射进入温度较低的模具中﹐经过冷却固化﹐从而得到所需要的制品。

首先﹐从生产效率的角度来看﹐成型周期是成型过程中一个重要的环节﹐成型周期中50%~~60%的时间用来对制品的冷却﹐因此﹐冷却时间长短的重要性不言而喻。

同时﹐制品应保证最好的尺寸稳定性﹐最小的变形量﹐最高的强度和韧性﹐最完美的外观﹐如何控制模具温度﹐使型腔和型芯保持在与被成型制质量量相适应的规定的温度范围之内﹐最大限度地消除絷应力﹐改善塑料的物理性能﹐得到高质量的制品﹐是模具冷却系统设计中的另一个重要环节。

模具冷却系统包括﹕冷却水温﹐模具温度控制器以及加热组件等。

它们工作的目地不仅仅是为使模具得到冷却﹐而且是要把在成型过程中﹐由于熔融塑料带给模具的高温不断地散发掉﹐使模具保持一恒定的温度﹐以便控制型腔塑料的冷却速度﹐从而提高制品的注塑性能和生产效率。

模具设计结构技巧公差隐含的成本要素注射成型制品不可能具有机械加工制品一样的。

虽然大多数人都意识到这一点，但还是常常被指定到无法达到的，或使具成本效益的生产变得不可能。

注射模具的结构组成
作者:请作者留言 来源:精细化工
上篇:模具设计基准
下篇:制品设计与模具设计的重点
根据模具中各个部件的不同作用，一套注射模可以分成以下几个部分：
1）内模零部件，赋予成型材料形状和尺寸的零件。

通常由Core （下模）Cavity （上模），镶件（镶针）等组成。

2）浇注系统：将熔融塑料由注射机射嘴引向闭合的模腔，一般由灌口主流道、分流道、浇口和冷料穴组成。

3）热交换系统：为了满足注射成形工艺对模具温度的要求（冷却或加热）需要对模具温度进行较精确的控制。

4）行位系统：当侧向有凸凹及孔时，在塑料被顶出之前，必须先抽拔侧向的型芯（或镶件），才能使塑胶产品顺利脱模。

5）顶出系统：实现塑胶产品脱模的机构，其结构形式很多，最常用的是顶针、司筒和推板等脱模机构。

6）导向定位部件，是保证动模与定模闭合时能准确对准、脱模时运动灵活，注射时承受侧向力的部件，常由导柱和导套及定位块、锥等组成。

7）排气系统：将型腔内空气导出的结构，如：排气槽及镶件配合时的间隙。

结构件：如模架板、支承柱、限位件等。

注塑模具结构基本常识1. 引言注塑模具是注塑成型过程中必不可少的工具，它的结构直接影响着产品的质量和生产效率。

因此，了解注塑模具的基本结构是每个从事塑料加工的人员都应该掌握的知识。

本文将介绍注塑模具的基本常识，包括结构组成、主要部件以及常见的模具类型等内容。

2. 注塑模具的结构组成注塑模具主要由模具座、模板、导向机构、顶出机构、注射系统和冷却系统等组成。

2.1 模具座模具座是注塑模具的基础，它承载着整个模具的重量，并固定在注塑机上。

模具座需要具备足够的刚度和稳定性，以确保模具在注塑过程中的稳定性和精度。

2.2 模板模板是注塑模具中最重要的部件之一，它由上模板和下模板组成。

上模板和下模板通常由高硬度的金属材料制成，如工具钢。

模板之间通过导柱和导套进行固定，以保证开关模时的精度和平衡。

2.3 导向机构导向机构用于保持模板之间的位置固定，在模具开合过程中起到导向作用。

常见的导向机构包括导柱、导套和导板等，其设计要求具备高强度、高精度和耐磨损等特点。

2.4 顶出机构顶出机构用于将注塑成型后的产品从模具中顶出。

顶出机构通常由顶出杆、顶出板和顶出销等部件组成，其设计要求灵活可靠，确保产品能够顺利脱模。

2.5 注射系统注射系统是将熔融塑料从注塑机的射嘴注入到模腔中的部分，它包括射嘴、喷嘴、喷嘴喉部、喷嘴板和喷嘴保温装置等。

注射系统的设计需要考虑到塑料流动的均匀性、稳定性和射出压力的控制等因素。

2.6 冷却系统冷却系统用于控制模具的温度，以保证注塑成型周期的稳定和产品的质量。

冷却系统通常由冷却水管、冷却水道和冷却水口等组件组成，其设计要求水路布置合理、冷却效果良好。

3. 常见的注塑模具类型根据注塑产品的形状和结构特点，注塑模具可以分为单面模、多面模、复合模和家用电器模等类型。

3.1 单面模单面模是指模具只有一个模腔，适用于制造单一形状的产品。

它结构简单、生产周期短，常用于生产一些简单的注塑产品。

3.2 多面模多面模是指模具具有多个模腔，可以一次性生产多个产品。
