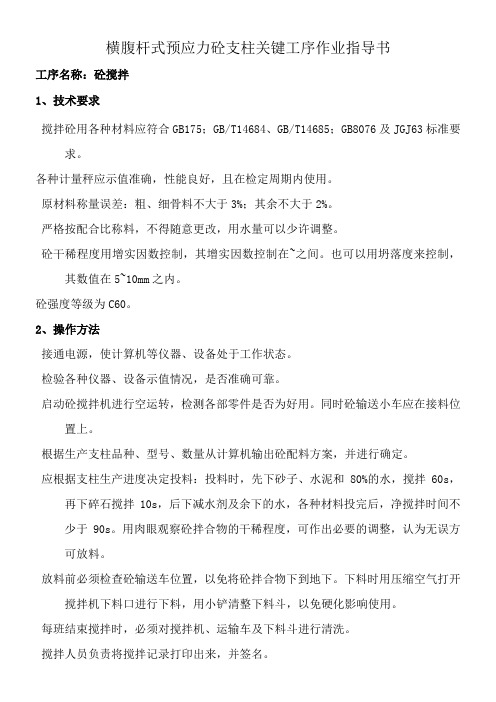

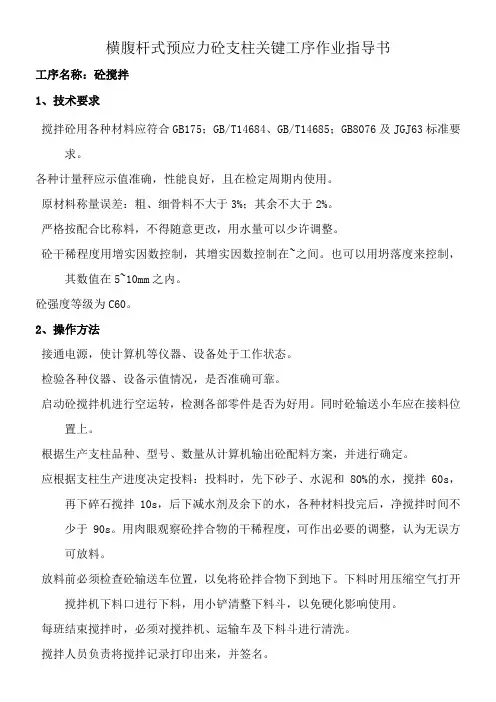

工序名称：砼搅拌1、技术要求搅拌砼用各种材料应符合GB175；GB/T14684、GB/T14685；GB8076及JGJ63标准要求。
各种计量秤应示值准确，性能良好，且在检定周期内使用。
原材料称量误差：粗、细骨料不大于3%；其余不大于2%。
严格按配合比称料，不得随意更改，用水量可以少许调整。
砼干稀程度用增实因数控制，其增实因数控制在~之间。
也可以用坍落度来控制，其数值在5~10mm之内。
砼强度等级为C60。
2、操作方法接通电源，使计算机等仪器、设备处于工作状态。
检验各种仪器、设备示值情况，是否准确可靠。
启动砼搅拌机进行空运转，检测各部零件是否为好用。
同时砼输送小车应在接料位置上。
根据生产支柱品种、型号、数量从计算机输出砼配料方案，并进行确定。
应根据支柱生产进度决定投料：投料时，先下砂子、水泥和80%的水，搅拌60s，再下碎石搅拌10s，后下减水剂及余下的水，各种材料投完后，净搅拌时间不少于90s。
用肉眼观察砼拌合物的干稀程度，可作出必要的调整，认为无误方可放料。
放料前必须检查砼输送车位置，以免将砼拌合物下到地下。
下料时用压缩空气打开搅拌机下料口进行下料，用小铲清整下料斗，以免硬化影响使用。
每班结束搅拌时，必须对搅拌机、运输车及下料斗进行清洗。
工序名称：钢丝预应力1、标准要求所用预应主筋应符合GB/T5223《预应力砼用钢丝》。
在编组及张拉时应保证预应力钢丝受力均匀。
主筋下料长度误差不大于，镦头直径应在Ф~Ф之间，镦头高度为~。
各种型号支柱下料长度、根数、张拉值测力用力压表量程0~40MPa；精度等级，张拉用千斤机采用YL600型，活塞有效面积为，如用其它型号千斤顶张拉时，表压力另定。
各种计量仪器均按规定进行检定。
千斤顶、油泵及管路不得漏油，千斤顶摩擦系数不大于，如发现压力表抬钟运转不灵活或不回零位，应及时更换新表。
2、操作方法开始张拉时支柱模型应处于合模状态，全部螺帽紧固完毕，确认规格型号、钢丝根数、设定张拉限值。
电气化铁路接触网横腹杆式预应力混凝土支柱产品质量监督抽查检验实施细则1 适用范围本细则规定了电气化铁路接触网横腹杆式预应力混凝土支柱产品质量监督抽查（以下简称“监督抽查”）检验的全部项目。
适用于电气化铁路接触网横腹杆式预应力混凝土支柱的监督抽查检验，具体检验项目根据监督抽查计划确定。
2 检验依据TB/T 2286.1—2015 电气化铁路接触网预应力混凝土支柱第1部分：横腹杆式支柱3 抽样3.1 抽样方案采用一次抽样检验，根据铁路产品质量监督抽查计划检验内容，按照表1随机抽取一定数量的样品作为一个样本，采用（1；0）抽样方案。
表1 抽样数量及要求3.2 抽样地点可在生产企业或用户抽取。
3.3 抽样要求由国家铁路局委托的检验机构组织人员抽样，具体抽样要求按《铁路专用产品质量监督抽查管理办法》（国铁设备监〔2017〕79号）执行。
抽查的样品应是两年内生产、经生产企业检验合格且未经使用的产品。
4 检验条件4.1 检验环境条件检验环境条件按所依据的标准规定的试验条件执行。
4.2 检验用主要仪器仪表及设备检验用主要仪器仪表及设备要求见表2。
表2 检验用主要仪器仪表及设备4.3 使用现场的检测仪器仪表及设备使用现场的检测仪器仪表及设备前，应检查其是否处于正常的工作状态，是否具有计量检定/校准证书，满足规定要求方可使用。
5 检验内容及检验方法检验内容、检验方法、执行标准条款及不合格类别划分见表3。
6 检验程序6.1 检验前准备工作6.1.1 检验机构在收到检验样品后，应核查样品的封条、封签完好情况，检查样品，记录样品的外观、状态、封条有无破损及其他可能对检验结果或者综合判定产生影响的情况，对样品分别登记上册、编号，及时分配检验任务，进行检验测试。
样品的封条、封签不完好的、签字被模仿或更改的，按相应的规定进行处理。
6.1.2 检验人员应按规定的检验方法和检验条件进行检验。
产品检验的仪器仪表及设备应符合有关规定要求，并在计量检定/校准周期内正常运行。
电气化铁路接触网预应力混凝土支柱第1部分横腹杆式支柱.txt如果你同时爱几个人，说明你年轻；如果你只爱一个人，那么，你已经老了；如果你谁也不爱，你已获得重生。
积极的人一定有一个坚持的习惯。
本文由zys5609贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
ICS 29.280 29. S 82TBTB/T 2286.1—2008代替 TB/T 2286—2003中华人民共和国铁道行业标准电气化铁路接触网预应力混凝土支柱第 1 部分：横腹杆式支柱Prestressed concrete pole for overhead contact system of electrified railway Part1:Acrossed-webmember pole2008-01-25 发布2008-01-25 实施发布中华人民共和国铁道部TB/T 2286.1-2008 2286.1-目前 1 2 3 4 5 6 7 8 9 范次言…… II 围…… 1 规范性引用文件…… 1 术语和定义…… 2 分类与命名……3 技术要求...... 11 实验方法...... 15 检验规则...... 19 标志与出厂证明书...... 21 保管及运输 (22)附录 A<规范性附录）支柱预加应力反拱值 (24)ITB/T 2286.1-2008 2286.1-前言TB／T 2286《电气化铁路接触网预应力混凝土支柱》分为两个部分：——第 l 部分：横腹杆式支柱；——第 2 部分：环形支柱。
本部分为 TB／T 2286 的第 1 部分。
本部分代替 TB／T 2286—2003《电气化铁道横腹杆式预应力混凝土支柱》。
本部分与 TB／T 2286—2003 相比主要变化如下：——调整了部分规范性引用文件；——增加了支柱规格系列；——进一步完善了支柱结构性能的实验方法：——修改了支柱柱顶挠度值的规定。
本部分的附录 A 为规范性附录。
本部分由中铁电气化局集团有限公司提出并归口。
本部分起草单位：中国铁道科学研究院铁道建筑研究所、中铁电气化勘测设计研究院有限公司、中铁工程设计咨询集团有限公司、中铁电气化局集团保定制品有限公司、铁道部产品质量监督检验中心、中铁电气化局集团德阳制品有限公司。
本部分主要起草人：魏齐威、安湘英、刘峰涛、季增元、刘鲁丽、仲新华、苏立勋、戴贤兴、李玖红。
本部分所代替标准的历次版本发布情况为：——TB／T 2286—1991、TB／T 2286—1 997、TB／T 2286—2003。
IITB/T 2286.1-2008 2286.1-电气化铁路接触网预应力混凝土支柱电气化铁路接触网预应力混凝土支柱部分：第1 部分：横腹杆式支柱1 范围本部分规定了电气化铁路接触网横腹杆式预应力混凝土支柱的产品分类、技术要求、实验方法、检验规则、标志和出厂证明书、保管及运输等。
本部分适用于电气化铁路接触网横腹杆式预应力混凝土支柱(以下简称支柱>，对城市轨道交通采用的同类接触网支柱可参照本部分执行。
2 规范性引用文件下列文件巾的条款通过 TB／T 2286 本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容>或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是小注日期的引用文件，其最新版本适用于本部分。
GB 175 通用硅酸盐水泥 GB／T 700—2006 碳素结构钢(IS0 630:1995，NEQ> GB／T 701 低碳钢热轧圆盘条(GB／T 701—1997，neq ISO 8457—2：1989> GB 748 抗硫酸盐硅酸盐水泥 GB 1499 钢筋混凝土用热轧带肋钢筋(GB 1499—1998，neq IS0 6935—2：1991> GB／T 1596 用于水泥和混凝土中的粉煤灰 GB／T 4623—2006 环形混凝土电杆 GB／T 5223 预应力混凝土用钢丝(GB／T 5223—2002.ISO 6934 2：1991，NEQ> GB 8076 混凝土外加剂 GB 13013 钢筋混凝土用热轧光圆钢筋 GB／T 14684 建筑用砂 GB／T 14685 建筑用卵石、碎石 GB／T 18046 用于水泥和混凝土中的粒化高炉矿渣粉 GB 50081—2002 普通混凝土力学性能实验方法标准GB 50204—2002 混凝土结构工程施工质量验收规范 GB 50205—2001 钢结构工程施工质量验收规范 GBJ 82 普通混凝土长期性能和耐久性能实验方法 GBJ 107 混凝土强度检验评定标准 1TB/T 2286.1-2008 2286.1JGJ63 混凝土拌和用水标准 TB／T 3054—2002 铁路混凝土工程预防碱—骨料反应技术条件 YB／T 5294 2006 一般用途低碳钢丝 3 术语和定义下列术语和定义适用于本部分。
3.1 moment 标准检验弯矩 Standard test bending moment 支柱在承载能力极限状态卜，地向或基础顶面处(支柱法兰盘底面>悬挂方向的弯矩标准值，即支柱的标称容量，用“Mk”表示，此时风速对应结构设计风速。
3.2 露筋 exposed steel 支柱内部的钢筋未被混凝土包裹而外露。
3.3 裂缝 crack 支柱表面伸入混凝土内部的缝隙。
3.4 蜂窝 honeycomb 混凝土表面因漏浆或缺少水泥砂浆而引起的蜂窝状空洞。
3.5 麻面 pitted surface 支柱外表面呈现的密集微孔。
3.6 粘皮 peeling 支柱外表面的水泥浆层被粘去后留下的粗糙表面。
3.7 cor 碰伤掉角 unfilled corner for crash 支柱面积较大并有一定深度的混凝土被碰掉。
支柱面积较大并有一定深度的混凝土被碰掉。
3.8 漏浆 leakage 支柱表面因水泥浆流失而露出集料。
3.9 龟裂 plastic crack 2TB/T 2286.1-2008 2286.1支柱表面呈龟背纹路，无整齐的边缘和明显的深度。
3.10 水纹 water graining 支柱外表面湿润时呈现可见微细纹路，水分蒸发后纹路随之消失。
4 分类与命名 4.1 分类支柱按使用场合分为腕臂支柱和软横跨支柱。
腕臂支柱的规格与外形尺寸见图 1 和表 1。
软横跨支柱的规格与外形尺寸见图 2、图 3 和表 2。
支柱按结构设计风速分为：结构设计风速为 30m/s 的支柱、结构设计风速为 35 m/s 的支柱及结构设计风速为 40m/s 的支柱。
三种结构设计风速的支柱外形相同。
4.2 支柱规格表示方法规格结构按下式表示： 4.2.1 规格结构按下式表示：支柱代号地面以上高度埋入地下深度支柱标称容量其中：支柱代号：结构设计风速为 30m/s 的横腹杆式支柱用 H 表示，结构设计风速为 35m／s 的横腹杆式支柱用 H35 表示，结构设计风速为 40m／s 的横腹杆式支柱用 H40 表示。
支柱标称容量：表示支柱垂直线路方向的标称容量，单位为千牛·M(kN·m>。
地面以上高度：表示支柱地面以上高度，单位为M(m>。
埋入地下深度：表示支柱埋人地下的深度，单位为M(m>。
尢此项者表示带法兰盘支柱。
4.2.2 规格示例如下：示例：H60 8 .7 + 3 .0表示为结构设计风速为 30m／s 的横腹杆式支柱，其垂直线路方向的标称容量为60kN·m，地面以上高度 8.7m，埋入地下深度 3.0m。
3TB/T 2286.1-2008 2286.1-L——柱高； L1——荷载点高度； L2——支持点高度(支柱埋人地下的深度>。
L3——柱顶至检验荷载点距离(为 0.1m>。
h——支柱截面处的高度。
h1——柱底截面高度。
h2——柱顶截面高度；b——支柱截面处的宽度。
b1——柱底截面宽度。
b2——柱顶截面宽度。
图 1 腕臂支柱外形图4TB/T 2286.1-2008 2286.1-L——柱高； L1——荷载点高度； L2——支持点高度(支柱埋人地下的深度>。
L3——柱顶至检验荷载点距离(为 0.1m>。
h——支柱截面处的高度。
h1——柱底截面高度。
h2——柱顶截面高度；b——支柱截面处的宽度。
b1——柱底截面宽度。
b2——柱顶截面宽度。
直埋式软横跨横跨支柱外形图图 2 直埋式软横跨支柱外形图5TB/T 2286.1-2008 2286.1-L——柱高； L1——荷载点高度； L3——柱顶至检验荷载点距离(为 0.1m>。
h——支柱截面处的高度。
h1——柱底截面高度。
h2——柱顶截面高度；b——支柱截面处的宽度。
b1——柱底截面宽度。
b2——柱顶截面宽度。
法兰式软横跨支柱外形图图 3 法兰式软横跨支柱外形图 6TB/T 2286.1-2008 2286.1表 1 腕臂支柱外形尺寸柱高支柱规格 M 柱底尺寸 mm 柱顶尺寸 mm 锥度LH 8.7382.6 + H38 9.2 + 2.6L1+L38.7 9.2 8.5 8.7 9.0 9.2 8.5 8.7 9.0 9.2 8.5 8.7 9.0 9.2 8.5 8.7 9.0 9.2L22.6 2.63.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0h1550 550 705 705 705 705 705 705 705 705 705 705 705 705 705 705 705 705b1290 290 291 291 291 291 291 291 291 291 291 291 291 291 291 291 291 291h2267 255 418 413 405 400 418 413 405 400 418 413 405 400 418 413 405 400b2196 192 214 213 211 210 214 213 211 210 214 213 211 210 214 213 211 210i11 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40 1 40i21 120 1 120 1 150 1 150 1 150 1 150 1 150 1 150 1 150 1 150 1 150 1 150 1150 1 150 1 150 1 150 1 150 1 15011.3 11.8 11.5 11.7 12.0 12.2 11.5 11.7 12.0 12.2 11.5 11.7 12.0 12.2 11.511.7 12.0 12.2H 8.5603.0 + H 8.7603.0 + H H60 9.0 + 3.0 60 9.2 + 3.0H 8.5783.0 + H 8.7783.0 + H H78 9.0 + 3.0 78 9.2 + 3.0H 8.5933.0 + H 8.7933.0 + H H93 9.0 + 3.0 93 9.2 + 3.0110 H 8.5 + 3.0 110 H 8.7 + 3.0H H110 9.0 + 3.0 110 9.2 + 3.0注:表中 i1 为支柱正面(悬挂方向的支柱面>锥度, i2 为支柱侧面(平行线路方向的支柱面>锥度。
