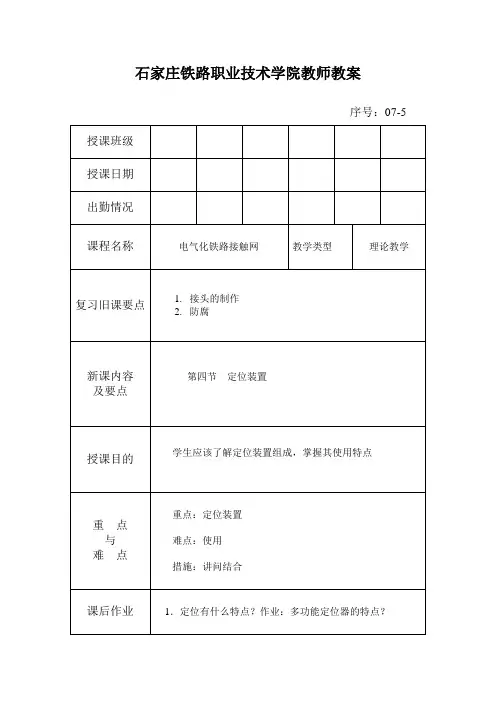

石家庄铁路职业技术学院教师教案序号：07-5第八节定位装置一、定位装置的作用及要求1.定位装置的作用：承受接触线风力、在曲线上的水平拉力和直线上的之字力外，还应使接触线定位点距受电弓中心保持一定的距离，以免接触线超出受电弓的宽度，造成脱弓和刮弓事故；应使接触线对受电弓磨耗均匀。
2.对定位装置提出下列要求：（1）定位点处弹性良好，又不许与该装置碰撞。
（2）在温度变化时，定位装置不得影响接触线沿线路方向的自由伸缩。
⑶定位装置应保证接触线位置正确。
二、定位装置的结构1.定位装置组成：由定位管、定位器、支持器、定位线夹、定位环和定位钩等组成。
２．定位管分普通定位管和特殊定位管两种。
根据支柱位置和定位管的受力选择定位管长度和直径。
定位管安装后应呈水平状态，若定位管较长时，可将其前端用铁线吊住，以保持水平。
３．定位器分直管定位器和弯管定位器两种，常用的直管定位器有三个型号，弯管定位器有软定位器、T型定位器和T型软定位器三种类型。
机车受电弓在曲线上，由于外轨超高引起受电弓向曲线内侧倾斜，为避免发生定位器打弓现象，定位器安装时其根部应抬高，使定位器呈1/5——1/10的倾斜度。
在隧道内或道岔处等特殊定位地点，定位管长度不易固定，用定位管和支持器组成的定位器如图2－40所示。
4、多功能定位器三、定位方式1．硬定位在直线区段采用这种定位方式，以直管定位器和定位管装在绝缘腕臂上组成。
它只承受较小的拉力。
此种定位方式也称正定位，其拉出方向支柱侧。
2．软定位软定位用于较小半径曲线外侧支柱上，它是一根弯管定位器用两股直径4mm的镀锌铁线固定在腕臂上。
软定位方式能承受较大的拉力，但不能承受压力。
3．反定位多用于曲线内侧的支柱上,定位器装在较长的定位管上。
为保证反定位管水平用两股拉线将其吊住，防止管头下沉，斜拉线固定在城力索上，反定位管后端通过异径连接器、定位钩、定位环固定在腕臂上。
4．双定位双定位用于两根接触线需要在同一支柱上分别固定在要求的位置上，如转换支柱、中心支柱、道岔柱等。
接触网课程设计一、课程目标知识目标：1. 学生能理解接触网的基本概念，掌握其结构、原理和分类。
2. 学生能掌握接触网的主要设备及其功能，了解接触网的运行维护要求。
3. 学生能了解接触网在我国高速铁路及城市轨道交通中的应用和发展。
技能目标：1. 学生能运用所学知识，分析接触网故障原因，并提出解决措施。
2. 学生能通过实际操作，掌握接触网设备的检查、维护和保养方法。
3. 学生能运用专业软件，进行接触网参数的计算和优化。
情感态度价值观目标：1. 培养学生对接触网工程的兴趣，激发他们投身铁路事业的热情。
2. 培养学生的团队合作精神，使他们学会在工程实践中相互协作、共同解决问题。
3. 增强学生的安全意识，让他们明白接触网安全对铁路运输的重要性。
课程性质：本课程为专业实践课程，以理论教学为基础，结合实际操作，培养学生的专业素养和实际操作能力。
学生特点：学生为高中年级学生，具备一定的物理和数学基础，对接触网有一定了解，但对实际操作和维护知识掌握较少。
教学要求：结合学生特点和课程性质，采用理论教学与实践操作相结合的方式，注重培养学生的动手能力和解决实际问题的能力。
通过课程学习，使学生掌握接触网的基本知识，具备一定的工程实践能力。
二、教学内容1. 接触网基础理论：- 接触网的定义、结构、原理及分类。
- 接触网的主要技术参数及标准。
- 接触网在我国铁路及城市轨道交通中的应用案例。
2. 接触网设备及其功能：- 接触线、承力索、悬挂索等主要设备的作用及结构。
- 避雷器、接地装置、绝缘子等辅助设备的功能及原理。
- 接触网设备的运行维护要求及故障处理方法。
3. 接触网运行与维护：- 接触网运行的基本要求及安全措施。
- 接触网设备的检查、维护和保养方法。
- 接触网故障诊断与处理流程。
4. 接触网参数计算与优化：- 接触网参数的基本概念及计算方法。
- 接触网优化设计的原则及方法。
- 应用专业软件进行接触网参数计算与优化实例。
5. 实践教学环节：- 接触网设备认识实习。

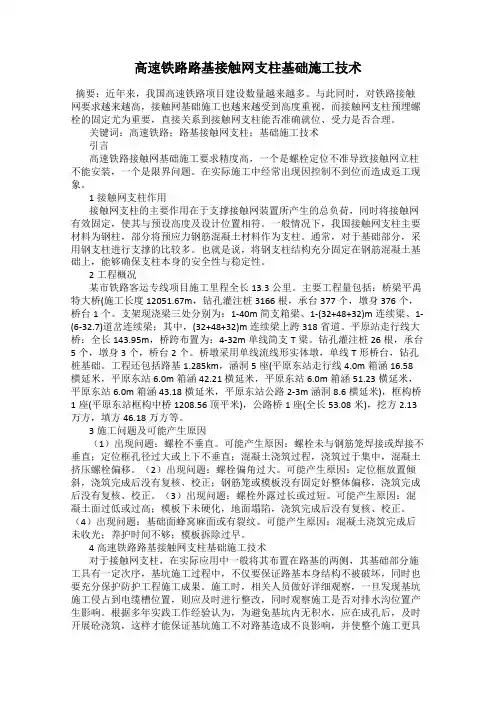

高速铁路路基接触网支柱基础施工技术摘要：近年来，我国高速铁路项目建设数量越来越多。
