住宅小区的电气设计变压器容量和台数的选择

住宅小区变配电系统设计及变配电室标准一、设计规范，规程二、术语和定义三、高压配电系统四、低压配电系统：五、各地常见高低压配电系统设计规定总结六、高低压配电室位置选择七、高低压配电室机房及设备布置八、柴油发电机房布置一、设计规范，规程：《供配电系统设计规范》GB 50052-2009《20KV及以下变电所设计规范》GB 50053-2014 《低压配电设计规范》GB 50054-2011《民用建筑设计通则》GB 50352-2005《民用建筑电气设计规范》JGJ 16-2008中国南方电网城市配电网技术导则中国南方电网10KV及以下业扩受电工程技术导则深圳供电局城市中低压配电网规划设计及用户供电技术导则深圳供电局业扩工作管理规定二、术语和定义：1、变电所：所内20KV及以下交流电源经电力变压器变压后对用电设备供电。

2、配电所：所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器。

3、开闭所：用于接受并分配电力的供配电设施，高压电网中也称为开关站。

中压配电网中的开闭所一般用于10（20）KV电力的接受和分配。

开关站（开闭所）位于地下的中压开关柜选用全绝缘、全密封、免维护、充气式负荷开关柜，进线不设保护，<1600kVA出线采用熔断器，一般不选用断路器。

进线和环出单元使用单体式负荷开关柜，出线采用3-4气箱共箱式或单体式负荷开关柜；开闭所一般由供电部分负责设计、使用。

4、公用配变电所（公变）：由供电部门直接管理的配（变）电所，所供负荷一般为住宅居民生活用电、电梯、消防等，简称公变。

在深圳一般高压、变压器是属需移交供电局资产，低压配电室不用移交。

5、专用配变电所（专变）：指为新建住宅区内公共用户服务【地下室照明,值班照明、警卫照明、保安系统照明、绿化景观照明、路灯照明、电话机房电源、人防配电、电锅炉、锅炉房用电、立体车库用电、商业、车库用电、物业用房、幼儿园、派出所、医疗站、商业水泵、生活与商业混用水泵、供热交换站（二次加压泵）、垃圾回收站、中央空调、污水源热泵、水源热泵】，由产权委托人自行负责管理的配（变）电所，简称专变。

浅析节能评估中居民住宅小区负荷计算及变压器选择摘要：固定资产投资项目节能评估报告中，需对各种能源消耗进行计算及分析，其中电力的计算是其中的一个重要部分，本文主要介绍了居民住宅小区电力负荷的计算方法，并采用单位指标法和需用系数法对住宅小区的负荷进行估算，使视在功率的确定趋于合理；在确定住宅小区变压器容量时应考虑变压器的负荷率，使变压器运行效率达到最优。

关键词：节能评估；住宅小区；负荷计算；变压器1 前言根据《固定资产投资项目节能审查办法》（国家发改委第44号令）及《固定资产投资项目节能报告编制指南（2018年本）》，固定资产投资项目节能评估中很重要的一项内容就是能源消费量的计算分析，而电能消耗作为能源消费结构中重要的组成部分，其计算方法是否科学、计算范围是否全面、计算取值是否准确，将直接影响节能评估的最终结果。

本文重点探讨节能报告中住宅小区供配电系统中的负荷计算和变压器容量和台数的选择。

2居民住宅小区电力负荷计算方法节能评估报告阶段建筑设计往往仅处于方案设计阶段，还不具备具体的用电负荷资料，方案设计或初步设计阶段确定计算容量时，可采用单位指标法、负荷密度法和需要系数法估算，并根据计算结果确定变压器容量。

负荷密度法是根据建筑物的总建筑面积以及不同类型的建筑物单位面积的负荷来确定计算负荷，即有功计算负荷公式：3电力负荷计算3.1住宅小区用电负荷组成根据《居民住宅小区电力配置规范》GB/T36040-2018相关规定，居民住宅小区用电负荷主要包括住宅用电负荷，公建设施用电负荷、配套商业用房用电负荷、电动汽车充电装置用电负荷。

3.2住宅用电负荷住宅用电负荷应综合考虑居民住宅小区所在地的气候环境、用能特点、住宅建筑面积等因素。

每套住宅的用电负荷和电能计量表的选择不宜低于表1的规定。

3.3公建设施和配套商业用电负荷根据《居民住宅小区电力配置规范》GB/T36040-2018相关规定居民住宅小区内的公建设施和配套商业用房应按实际设备容量计算用电负荷，若用电设备容量不明时，按90W/m2-150W/m2计算。

谈谈福建地区住宅楼（小区）变配电设计近几年来，随着房地产开发的发展，大面积住宅小区和别墅区的建设项目也多起来；同时，随着住宅管理社会化的发展，各地供电部门对住宅小区供电要求也有较大的变化，本文就福建地区住宅小区变、配电的设计谈谈自己的一些体会，供同行们参考。

一、住宅小区用电容量的计算住宅小区用电负荷的计算一般要考虑以下几个内容：住户用电、住宅公共用电（门厅、楼梯间、架空层照明，住宅楼电梯，生活水泵，地下车库用电以及住宅区配套居委会，老人活动室，物业管理等）、商业用电、总体用电、消防用电等。

（一）住户用电：住户用电负荷标准可参照国标《住宅设计规范》表6. 5. 1, 但福建地区应参照《福建省“住宅设计规范”电气专业实施细则》标准进行计算（见表1）表中的居住空间指的是卧室及起居室（厅）或餐厅等空间。

使用面积是指每套住户门内独自使用的面积，在计算住户用电总容量时宜采用需要系数法：即根据接在同一相电源上的户数参照上述《细则》推荐值（见表2）进行计算计算时应选择最不利的一相并采用插入法进行计算（二）住宅公共用电：住宅公共用电负荷应包括门厅、楼梯间、架空层等公共部分照明；供住宅楼使用的电梯；生活水泵以及供住宅楼使用的地下车库用电。

公共部分照明可根据照度要求采用单位面积安装功率法进行设计。

一般情况下可按照度30~75 Lx，即按4.0 w ~ 10w/m2（荧光灯）计算。

其计算总容量应按需要系数法计算，当照明面积小于500 m2时需要系数KX取1.0~0.9，面积在500~3000 m2时取0.9~0.7，面积大于3000 m2时取0.7~0.5。

供住宅楼使用的电梯有交流电梯和直流电梯两种，其单台电梯的设备容量应为电动机额定功率加上其他附属电器之和（例如轿厢照明、排气扇等），要特别提出的是直流电梯设备容量应按拖动直流发电机的交流电动机额定功率计算。

当向多台电梯供电时，其计算总容量应计入同时工作系数。

本文建议采纳《通用用电设备配电设计规范》中推荐的参数（见表3）计算。

住宅⼩区变压器容量合理选择_secret关于⽤电容量计算的思考⼀、变压器安装容量的思考:(⼀)、电⽓设计变压器安装容量根据电⽓施⼯图纸，本项⽬电⽓总安装容量3630KV A，共装四台变压器,其容量和使⽤分区如下：⑴、居民⽤电变压器：2台，每台容量为1000KV A，合计2000KV A。

⑵、商业⽤电变压器：1台，单独安装，容量为1000KV A。

⑶、公共及消防⽤电变压器：1台，单独安装，容量为630KV A。

☆设计变压器安装总容量为：3630KV A。

（⼆）、本项⽬⽤电容量计算1、居民⽤电总计算负荷以下⽤两种⽅法计算“居民⽤电总计算负荷”A、按国标计算法34 ~ 4546 ~ 5556 ~ 68总容量为：P e=(152+98+276)×2.5+(308+210+60)×4=3627 kw需要系数：取K c=0.26☆居民⽤电总计算负荷：P js=K c×P e=0.26×3627=943 kwB、按实际⽤电估算法后按最⼤⾯积的G-1户型计算，其单户⽤电容量如下：☆其中的空调容量计算为：该户型需要安装空调的⾯积为S=62m2，按照P=145W/ m2制冷量计，取能效⽐η=2.7，则空调电功率为：P e=P×S÷η=145×62÷2.7=3329W，取3500W。

⑵、居民⽤电总计算负荷：总容量为：P e=3×1104=3312 kw (本项⽬共1104户)需要系数：取K c=0.26☆居民⽤电总计算负荷：P js=K c×P e=0.26×3312=861 kw※⼩结：以上两种计算均说明：居民⽤电负荷最⾼时段在800～900kw左右。

2、商业⽤电估计本项⽬⼀、⼆楼商业建筑⾯积为10076M2，按照60W/m2计算(含照明、空调、电动扶梯等动⼒设备)，商场⽤电量为600kw左右。

因均为⾯积较⼩的商铺，不安装中央空调，预计整个商业实际⽤电最⾼峰时段在250k w～450kw之间。

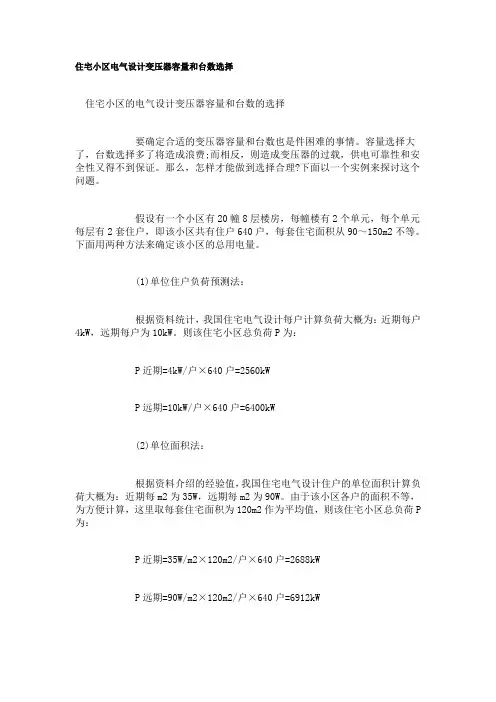

住宅小区电气设计变压器容量和台数选择住宅小区的电气设计变压器容量和台数的选择要确定合适的变压器容量和台数也是件困难的事情。

容量选择大了，台数选择多了将造成浪费;而相反，则造成变压器的过载，供电可靠性和安全性又得不到保证。

那么，怎样才能做到选择合理?下面以一个实例来探讨这个问题。

假设有一个小区有20幢8层楼房，每幢楼有2个单元，每个单元每层有2套住户，即该小区共有住户640户，每套住宅面积从90～150m2不等。

下面用两种方法来确定该小区的总用电量。

(1)单位住户负荷预测法：根据资料统计，我国住宅电气设计每户计算负荷大概为：近期每户4kW，远期每户为10kW。

则该住宅小区总负荷P为：P近期=4kW/户×640户=2560kWP远期=10kW/户×640户=6400kW(2)单位面积法：根据资料介绍的经验值，我国住宅电气设计住户的单位面积计算负荷大概为：近期每m2为35W，远期每m2为90W。

由于该小区各户的面积不等，为方便计算，这里取每套住宅面积为120m2作为平均值，则该住宅小区总负荷P为：P近期=35W/m2×120m2/户×640户=2688kWP远期=90W/m2×120m2/户×640户=6912kW根据以上两种计算方法得出的结果，现取P近期为2600kW，为6500kW。

由于住宅小区内居民的作息时间不同，而取同时系数为0.4，则折算后该住宅小区的总负荷P′为：P′近期=2600×0.4=1040kWP′远期=6500×0.4=2600kW考虑到变压器的经济运行及功率因数，取变压器最佳负荷率k为0.85，功率因数cosφ为0.75，则变压器容量S应为：S=P′/(kcosφ)S近期=1040/(0.85×0.75)=1631kVAS远期=2600/(0.85×0.75)=4078kVA通过以上计算，加上考虑该小区总面积较大，因而在区内2个地方各建一座配电房，每座配电房各供10幢楼房，近期选用2台 1000kVA变压器，每座配电房各立1台，这样可以满足近期及近若干年负荷的增加，而远期再各增加1台1000kVA变压器就可以满足本小区居民的用电。

住宅小区如何确定变压器台数及容量计算文档一：住宅小区变压器台数及容量计算指南一：引言住宅小区供电系统的设计中，变压器的台数和容量的计算是非常重要的环节。

合理的台数和容量选择能够保证住宅小区的电力供应稳定可靠。

本文档将详细介绍住宅小区如何确定变压器台数及容量的计算方法。

二：变压器台数的确定1. 小区用电负荷估算1.1 小区用电设备分类1.2 设备用电功率估计2. 小区负荷分区2.1 建筑物分类2.2 建筑物的用电负荷特点2.3 建筑物的负荷估算3. 变压器标定容量估算3.1 变压器额定容量计算公式3.2 小区负荷峰值需求3.3 变压器容量合理评估三：变压器容量的计算1. 变压器等效容量1.1 变压器容量的概念1.2 变压器容量的计算公式2. 变压器负载率的计算2.1 变压器额定容量与负荷关系2.2 变压器容量与负载率的关系3. 变压器容量的调整3.1 安全系数的引入3.2 容量调整的方法3.3 容量调整的注意事项四：附件1. 住宅小区用电设备分类表2. 变压器标定容量计算公式表五：法律名词及注释1. 变压器：又称电力变压器，是用来提高或降低交流电压的电气设备，常用于电力输配系统。

2. 额定容量：变压器在额定工况下可以稳定运行的容量。

3. 容量调整：对变压器的额定容量进行调整以适应实际负荷需求的过程。

---------------------文档二：住宅小区变压器台数及容量计算手册一：介绍在住宅小区供电系统的设计中，变压器的台数和容量的选择非常重要。

本文档将详细介绍住宅小区确定变压器台数及容量的计算方法，以指导相关工程设计和施工。

二：变压器台数的确定2.1 住宅小区用电负荷的估算2.1.1 用电设备的分类与功率估计2.2 住宅小区负荷分区2.2.1 建筑物的分类2.2.2 建筑物用电负荷特点的分析2.2.3 建筑物负荷的估算2.3 变压器标定容量的估算2.3.1 变压器额定容量计算公式2.3.2 小区负荷峰值需求2.3.3 变压器容量的合理评估三：变压器容量的计算3.1 变压器等效容量的概念3.1.1 变压器容量的定义3.1.2 变压器容量的计算公式3.2 变压器负载率的计算3.2.1 变压器额定容量与负荷的关系 3.2.2 变压器容量与负载率的关系 3.3 变压器容量的调整3.3.1 安全系数的引入3.3.2 容量调整的方法3.3.3 容量调整的注意事项附件：1. 住宅小区用电设备分类表2. 变压器标定容量计算公式表法律名词及注释：1. 变压器：用于将交流电压提高或降低的电气设备，常用于电力输配系统。

住宅小区用电容量计算及变配电设计摘要近几年来,随着房地产开发的发展,建设项目越来越多,对用电的需求个性化差异日渐明显。

本文结合施工实践，就住宅楼小区变配电设计,从住宅小区用电容量计算和变配电设计进行分析,并提出建设性意见。

关键词变配电设计；用电容量计算；住宅小区随着住宅管理社会化的发展，各地供电部门对住宅小区供电要求也有较大的变化，进一步推动了建筑市场的发展.新产品、新技术不断应用于建筑领域的同时，也在建筑电气施工方面带来了新的问题。

1 住宅小区用电容量计算用户用电容量管理是供用电合同的重要组成部分，新装或增容用户，在办理申请用电时，应提供相关用电设备容量资料,经过现场查勘确认后,作为供用电双方合同约定容量的依据.用电容量是指预计用户需求可能出现的最大电功率值,单位为千瓦或千伏安.用电容量不仅反映用户用电最大需求量,也决定了供电企业要满足用户的需求,必须具备的不小于用电容量的供电能力。

因此，用电容量是供用电过程中一个非常重要的特征量。

住宅小区用电负荷计算，通常受以下因素影响:住户用电、公共用电、商业用电、总体用电及消防用电等等。

1。

1 住户用电住户用电负荷标准可参照国标《住宅设计规范》，但近年来，各省电力部门有所规范，有一些出入,总体影响不大，具体可参照当地标准执行。

在计算总容量时,一般采用需要系数法计算：即，根据接在同一相电源上的户数参照标准的推荐值，采用插入法选择最不利的一相计算.1.2 住宅公共用电按现行规定及物业管理办法，我国目前住宅公共用电负荷主要包括公共部分照明、电梯用电、生活用水用电、地下车库用电等。

公共部分照明可按4。

0 W/m2～10W/m2,系数法计算总容量。

系数通常按规范进行选择，当面积小于500m2时系数取1.0～0。

9；500m2~3 000m2时取0.9～0.7；大于3 000m2时取0。

7~0。

5。

单台电梯用电为自身电动机额定功率与其他附属电气之和.如果电梯是用直流供电方式，需要注意采用拖动直流发电机的交流电动机额定功率计算。

2007年公司提出了加强用电营销精细化管理的要求,作者认为做为供电业扩报装部门的勘察人员对用电负荷进行设计时,要切合实际加以分析并严格遵守电力规程和设计规范,如果不加分析地进行设计,就会选择与实际容量不符的变压器,就会使我们供电部门背负不应有的经济负担或使客户多花冤枉钱,所以原来的住宅小区变压器配置方法已不能适应当前的实际情况,因此有必要就当前住宅小区的变压器配置提出一些新的看法.一、建设小区配电室(箱式变电站)原来的住宅小区供电方式一般都在附近10kV变压器台低压侧直接引电源至小区,而且一个变压器台所带的负荷也比较大,大多数变压器台同时供应几个小区和一些零散的住宅群的生活用电,造成变压器台经常过载,在冬夏季用电高峰期更加严重,甚至造成变压器过载烧坏.另外,人们对供电可靠性要求也不断提高.因此,我们对新建住宅小区的供电方式应该有所改变.1．在新建住宅区内建设配套配电室.配电室由高低压开关柜室和变压器室组成,高、低压进出线均采用电缆并敷设于电缆沟或电缆保护管内.如果一些住宅小区公用面积较小,也可以采用箱式变电站.2．供电方式有多种选择.其一,10kV高压侧双电源进线(该方式可以通过10kV进线高压开关柜互投装置来实现主备电源互带),经出线开关柜后至变压器;低压侧采用单母线分段,正常情况下分段运行.其二,10kV高压侧单电源进线,低压侧单单母线分段或不分段.前一种方式可靠性较高,但投资大,适用于较高档的住宅小区,特别是有高层建筑的小区;后一种方式可靠性较前一种低,但投资省.从目前的情况来看,后一种方式的供电可靠性已能够满足普通的生活用电,一般采用后种方式,但考虑以后的发展,配电室应该预留有安装备用电源高、低压进线柜的位置.综合以上两点,当前新建住宅小区应该配套建立配电室或箱式变;同时,10kV电源进线应该预留进线位置(以保证供电可靠性),首期可以根据实际情况只接入1回10kV进线.二、单位住宅用电负荷预测某住宅小区用电负荷的特点与大、中城市的居民小区相比,目前尚未有10层以上的高层建筑,无需设置电梯,也没有集中空调.一般来讲,房地产开发商只考虑商业住宅,开发公共事业如学校、商场等的较少.所以,集宁地区住宅小区仅为住宅用电,负荷预测较为简单.目前集宁地区新建住宅小区2房2厅、3房2厅面积约90—130m2已较为普遍,随着住宅家用电器拥有量的迅速增加,特别是微波炉、电热水器等大功率电器进入普通家庭,以往常规考虑4--6kW的设计功率已不能满足现代家居的要求,根据对我市家庭用电器的调查统计,情况如下: 一般住宅的设备容量为:照明用电容量400W;娱乐用电容量(包括电视机、VCD或DVD、组合音响、电脑等)900W;卫生间用电容量(包括洗衣机、热淋浴器、浴霸、排风扇等)3000W;厨房用电容量(包括电饭煲、电磁炉、微波炉、电水壶、电冰箱、抽油烟机等)5000W;合计用电容量9300W.根据分析,集宁地区居民用电的最大负荷出现在晚饭前后18~20点时间段,这时用电负荷有:部分照明、厨房用电等,约占住宅用电负荷的40%左右,查设计手册得需用系数为0.4—0.6,根据实际情况,我们设计时取0.4系数即可,则单位住宅计算负荷为3.72kW.三、小区变压器容量和台数的选择要确定合适的变压器容量和台数也是件困难的事情,容量选择大了,台数选择多了将造成浪费;反之则造成变压器的过载,供电可靠性和安全性又得不到保证.那么,怎样才能做到选择合理?下面以一个实例来探讨这个问题.集宁光辉佳苑住宅小区有20幢6层楼房,每幢楼有4个单元,每个单元每层有2套住户,该小区共有住户960户,由于住宅小区内居民的作息时间不同,按照本地区生活习惯,取同时系数为0.6,则折算后该住宅小区的总计算负荷Pjs为:Pjs=3.72X960X0.6=2142kW由于居民用电基本没有无功补偿,故取负荷功率因数COSφ＝0.7.考虑到变压器的经济运行,取变压器最佳负荷率k为0.8,则变压器容量S应为:S=Pjs/(k.cosφ) S=2142KW/(0.8X0.7)=3826kVA通过以上计算,加上考虑该小区总面积较大和供电可靠性,因而在小区内两个地方各建一座配电室,每座配电房各供10幢楼房,选用4台1000kVA变压器,每座配电室各立2台(比较选用2台2000kVA变压器,每座配电室各1台的方案,前期投资较大,但是供电可靠性相对提高),可以满足近期及近若干年负荷需要.由于生活用电负荷的不断发展,使远期住宅负荷很难预测,现在要将住宅小区的电气设计做到十分完美是不可能的.我们只有不断探讨和总结经验,才能为居民的用电提供更优质的服务.1 城镇住宅小区用电负荷的特点：与大、中城市的居民小区相比，目前城镇住宅小区没有高楼大厦，无需设置电梯，也没有集中空调。
