住宅小区负荷与配电变压器容量的选择

住宅小区供电方案随着人们生活水平的不断提高，住宅小区对电力供应的需求和要求也越来越高。

一个安全、稳定、可靠的供电方案对于保障居民的正常生活和小区的各项设施运行至关重要。

下面将详细介绍一种较为完善的住宅小区供电方案。

一、小区用电负荷计算要设计合理的供电方案，首先需要准确计算小区的用电负荷。

小区的用电负荷主要包括居民生活用电、公共设施用电（如电梯、路灯、楼道灯等）、商业用电（如小区内的超市、理发店等）。

居民生活用电可根据小区的户数、每户的平均用电功率以及同时使用系数来计算。

一般来说，每户的平均用电功率可以参考当地的居民用电标准，并考虑未来一定时间内可能的增长。

公共设施用电则需要分别计算各个设施的用电功率和使用时间。

例如，电梯的功率较大，但使用时间相对较短；路灯和楼道灯功率较小，但使用时间较长。

商业用电则要根据商业类型和规模进行估算。

通过以上综合计算，可以得出小区的总用电负荷，这是选择供电设备和确定供电方式的重要依据。

二、供电电源及电压等级住宅小区的供电电源通常来自当地的电网。

根据小区的规模和用电负荷，选择合适的电压等级接入。

一般情况下，对于中小型住宅小区，可采用 10kV 电压等级接入；对于较大规模的住宅小区，可能需要更高电压等级的接入，如 35kV 。

为了提高供电的可靠性，小区应尽量采用双电源供电，即从两个不同的变电站或同一变电站的不同母线引入电源。

这样，当一个电源发生故障时，另一个电源能够及时投入，保障小区的正常用电。

三、变电站及配电室的设置根据小区的布局和用电负荷分布，合理设置变电站和配电室。

变电站一般设置在小区的负荷中心附近，以减少线路损耗和电压降。

对于高层住宅小区，可在每栋楼或每几栋楼设置一个配电室，将10kV 电压降压为 04kV ，再分配到各个用户。

配电室的位置应选择在通风良好、干燥、便于设备运输和维护的地方。

同时，要考虑与周围环境的协调，避免对居民生活造成影响。

四、线路敷设小区内的供电线路主要包括高压进线和低压出线。

居住区供配电选型方法一、建筑面积120m2及以下的，基本配置容量每户8kW；建筑面积120m2以上、150m2及以下的住宅，基本配置容量每户12kW；建筑面积150m2以上的住宅，基本配置容量每户16kW。

二、居住区变压器配置容量计算方法：变压器配置容量=∑(低压用电负荷×Kp），配置系数Kp应按下表选用：序号变压器供电范围内住宅户数配置系数（Kp）1 50户及以下 0.72 50户以上200户以下 0.63 200户及以上 0.54 低压供电公建设施 0.8这样你的总负荷量P=8*36*0.7=201.6KW三、居住区线缆的选择方法和工厂不一样，也有一定的规定：1、单根电缆供电容量计算方法单根电缆供电容量=∑供电范围内居民住宅负荷×Kp，配置系数Kp应按下选用：序号供电范围内居民住宅户数配置系数（Kp）1）3户及以下 1.02）3户以上12户以下不小于0.83）12户及以上，36户及以下不小于0.74）36户以上不小于0.62、单根电缆截面的配置为了满足居民住宅负荷十年自然增长而不更换电缆的要求，单根电缆截面按以下要求配置：（1）在上述计算供电容量的基础上×1.5，作为选择电缆截面的供电容量；（2）由以上供电容量计算出电流值，再根据电流值选择电缆截面。

配电室每回低压出线，一般按400A选择，留有十年负荷自然增长裕度，除以1.5按267A控制。

低压出线电缆截面选用如下：（1） 160千伏安＜单根电缆供电容量≤175千伏安时，配置铜芯4×240mm2；（2）单根电缆供电容量≤160千伏安时，配置铜芯4×150mm2。

配电室低压出线，如400A不能满足要求时，也可按630A或1000A选择，低压出线电缆截面选用办法同上。

电缆分接箱分接表箱的单根电缆，应控制其供电容量不大于100千伏安。

单回电缆截面选用如下：（1）75千伏安＜单根电缆供电容量≤100千伏安时，配置铝芯4×95mm2；（2）单根电缆供电容量≤75千伏安时，配置铝芯4×50mm2。

如何选择合适的配电柜、变压器容量？首先要清楚计算负荷的概念负荷计算是民用建筑电气设计中非常重要的环节，它直接关系到整个建筑的电力需求和电能消耗。

在负荷计算中，经常会碰到设备容量、计算负荷、需要系数、同时系数等名词，这些名词的概念和计算方法对于准确计算负荷和合理配置电力设备非常重要。

下面本文现将负荷计算中这几个常用名词概念整理一下。

希望能给刚刚入行的朋友更好地理解计算负荷的概念。

▌负荷计算中，常用名词设备容量的含义：●设备容量：设备容量又称设备功率，是指换算到统一工作制下的额定功率，一般用Pe表示。

用电设备的额定功率在设备铭牌中都会有注明，是制造厂家根据电压等级要求在额定条件下允许输出的机械功率，用电设备在此功率下，其温升不会超过允许的温升。

对于断续工作制的一些用电设备（如起重机、电焊机等），当其铭牌上标注的暂载率（负荷持续率）与标准暂载率不相等时，需要对其标注的额定功率换算到标准暂载率下的功率。

▌负荷计算中，常用名词计算负荷的含义：●计算负荷：由于接在同一配电箱（配电柜）的各个用电设备的电流是随机变动的，多台设备叠加的负荷的变化情况就更加复杂，因此在负荷计算时，就不能直接用设备容量叠加来计算，这就有必要引入计算负荷的概念。

计算负荷实际上是一个假想的持续性负荷，其产生的热效应与实际变动负荷产生的最大热效应相等。

一般把半小时平均负荷所绘制的负荷曲线上的”最大负荷”取值作为计算负荷。

有了计算负荷，在负荷计算中就更能准确的预留配电箱（配电柜）的供电容量。

▌负荷计算中，常用名词需要系数的含义：●需要系数：由于用电设备并不会一直满负荷，或者用电设备组中的设备不会都同时运行，并根据以上计算负荷的概念，就引入了需要系数的概念。

需要系数=负荷曲线的最大负荷 / 该组用电设备的设备容量总和，采用需要系数法计算时，就可以理解为：需要系数=计算负荷 / 设备容量。

由于跟用电设备的工作制和工作性质有关，因此每种用电设备都有各自的需要系数。

住宅小区负荷与变压器容量的选择
2.住宅用电的预测
（1）需用系数法：
小区内的住宅面积可分为三类：
60m2以下的为小型，60～100m2为中型，100m2以上为大型。

小型住宅的计算负荷取3800W，中型住宅取4750W，大型住宅取9500W.
（2）单位面积法：
新建住宅内居民用电按建筑面积40W/m2负荷密度选择，大城市为60～80W/m2.本文取50W/m2，即小型住宅的计算负荷为3000W；中型住宅5000W；大型住宅10000W.
3.变压器的选择
（1）同时系数：
住宅小区内居民由于作息时间不同，同时系数小些。

取同时系数一般为：50户以下0.55，50～100户0.45，100户～200户0.40，200户以上0.35.
（2）变压器容量：
城镇住宅小区一般范围较小，供电变压器一般不考虑环网和双电源。

根据小容量多布点的原则，单台变压器的容量不宜超过315kVA.
由于居民用电基本没有无功补偿，故取负荷功率因数cosφ＝0.7.。

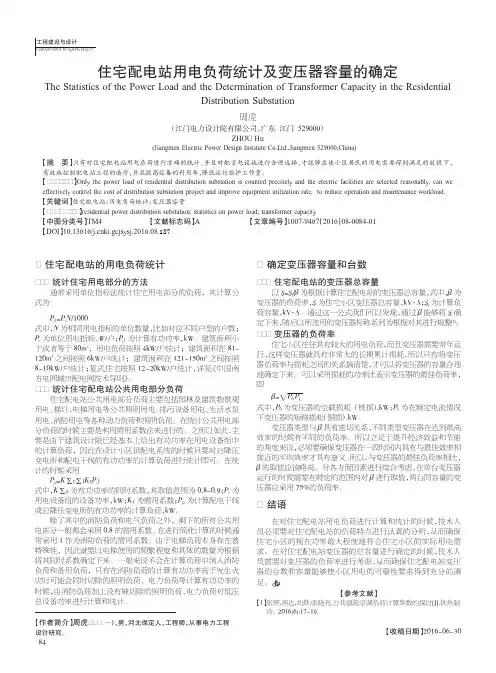

Construction &DesignForProject工程建设与设计１住宅配电站的用电负荷统计１．１统计住宅用电部分的方法通常采用单位指标法统计住宅用电部分的负荷，其计算公式为P j 1=P e N /1000式中，N 为相同用电指标的单位数量，比如对应不同户型的户数；P e 为单位用电指标，W /户；P j 1为计算有功功率，kW 。

建筑面积小于或者等于80m 2，用电负荷按照4kW/户统计；建筑面积在81～120m 2之间按照6kW/户统计；建筑面积在121～150m 2之间按照8～10kW/户统计；复式住宅按照12～20kW/户统计，详见《中国南方电网城市配电网技术导则》。

１．２统计住宅配电站公共用电部分负荷住宅配电站公共用电部分负荷主要包括园林及建筑物景观用电、梯灯、电梯用电等公共照明用电、排污设备用电、生活水泵用电、消防用电等各种动力负荷和照明负荷。

在统计公共用电部分负荷的时候主要是利用需用系数法来进行的。

之所以如此，主要是由于建筑设计院已经基本上给出有功功率在用电设备组中的计算负荷，因此在设计小区供配电系统的时候只要对总降压变电所和配电干线的有功功率的计算负荷进行统计即可。

在统计的时候采用P j 2=K ∑P ∑(K X P e )式中，K ∑P 为有功功率的同时系数，其取值范围为0.8～0.9；P e 为用电设备组的设备功率，kW ；K X 为需用系数；P j 2为计算配电干线或总降压变电所的有功功率的计算负荷，kW 。

除了其中的消防负荷和电气负荷之外，剩下的所有公共用电部分一般都会采用0.8的需用系数。

在进行简化计算的时候通常采用1作为消防负荷的需用系数。

由于电梯负荷本身存在着特殊性，因此就要以电梯使用的频繁程度和具体的数量为根据将其同时系数确定下来。

一般来说不会在计算负荷中纳入消防负荷和备用负荷，只有在消防负荷的计算有功功率高于发生火灾时可能会同时切除的照明负荷、电力负荷等计算有功功率的时候，由消防负荷加上没有被切除的照明负荷、电力负荷对低压总设备功率进行计算和统计。

住宅小区配电原则住宅小区配电原则为保障住宅小区的电力供应安全和合理使用电量，制定以下配电原则。

本文将详细介绍住宅小区配电的各个方面，包括供电方式、变压器规格、电缆规格、配电箱设置、电路布置等内容，以及相关的附件、法律名词和注释。

一、供电方式住宅小区的供电方式可选择直接供电或变压器供电。

直接供电适用于小型住宅小区，而变压器供电适用于大型住宅小区。

1. 直接供电：- 电源：接入城市电网，供电电压为220V或380V。

- 供电方式：通过地下电缆引入住宅小区，再通过配电箱进行分配。

2. 变压器供电：- 电源：接入城市电网，供电电压为10kV或35kV。

- 变压器：设置变压器进行电压降为220V或380V，供给小区用户。

二、变压器规格根据住宅小区的用电负荷情况，选择合适的变压器规格来满足供电需求。

1. 容量：根据住宅小区的总用电负荷计算所需变压器容量。

2. 数量：根据住宅小区的用电区域划分和负荷分布，确定变压器的设置数量。

三、电缆规格为了确保电能传输的效率和安全性，选择合适的电缆规格非常重要。

以下是关于电缆规格的细化内容：1. 敷设方式：电缆可以地下敷设或架空敷设，根据具体情况来选择。

2. 电缆规格：根据住宅小区的用电负荷和供电距离，选择合适的电缆规格。

3. 保护措施：为了保护电缆免受外界损害，需要采取适当的保护措施，例如敷设保护管。

四、配电箱设置配电箱是将电能分配给住宅的重要设备，下面是配电箱设置的详细内容：1. 数量和位置：根据住宅小区的规模和布局，在适当的位置设置足够数量的配电箱。

2. 容量和规格：根据住宅小区的负荷需求，配电箱的容量和规格应满足住宅用户的用电需求。

3. 安全措施：为了保障用户的用电安全，配电箱应配备漏电保护器、过载保护器等安全装置。

五、电路布置合理的电路布置能够提高住宅小区的用电效率和安全性，以下是电路布置的细化内容：1. 主干线路：根据住宅小区的规模和用电负荷，设置合理的主干线路，确保电能传输的畅通。

变压器容量的选择近年来，随着人民生活水平不断提高，住宅建设高速增长，出现了大量成片的住宅小区，加之大量私营企业的增加，变压器容量的选择不能仅仅是所有负荷的百分之几，负荷预测就显得更为重要。

1 住宅用电负荷预测需用系数法:依据人们的生活习惯，可能使用的电气设备有:灯具300W、音响600W、电视机400W、冰箱200W、微波炉或电饭煲1800W、饮水机100W、抽油烟机200W、洗衣机200W、热水器1500W、空调2500W、其它未知设备600W，合计8400W。

有些大型住宅的居民还增加空调、电视机、或双卫生间，用电容量将大幅增加，约为16 000W。

据统计，居民用电的最大负荷出现在夏季19~22 时间段，这时用电负荷约为3800W，是用电设备容量的45%，所以需用系数为0.45。

一般住宅的计算负荷取3800W，大一些住宅取9500W。

Pjs=KxPs Pjs---计算负荷 Ps---设备容量单位面积法：按《中华人民共和国电力法》、《电力供应与使用条例》有关规定，一户一表工程应满足居民用电在30-50年内增长达到中等电气化的目标。

住宅用电中等电气化水平是在普及电视机、洗衣机、电冰箱、电饭煲等家用电器的基础上，考虑空调或电热器进入居民家庭，炊事用具初步电气化，每户住宅日均用电水平达到7~20kwh。

根据经济发展水平和居民用电消费结构的不同，一户一表进户线及户内配线的改造应能保障今后30~50 年内不再改造，其供电能力达到4~10KW的水平、最低不低于50W/m2 的居民小区用电设计标准。

Pjs=ρ×S ρ---建筑面积的负荷密度，即50W/m22 变压器的选择同时系数法:Pjs=KΣKxPs KΣ---同时系数住宅小区内居民由于作息时间不同，同时系数偏小，取同时系数一般为50 户以下0.55、50～100 户为0.45、100～200 户0.40、200 户以上取0.35。

由于居民用电基本没有无功补偿，取负荷功率因数0.7。

住宅小区的供配电设计分析摘要：本文从小区负荷计算、高压供电方案的选择、配电站、变压器、导体的选择等方面和小区供配电电设计过程注意的问题进行了简要的叙述，以供同僚参考。

关键词：住宅小区供配设计负荷计算1、小区用电负荷分析计算1.1 各类用户用电容量计算住宅部分用电负荷容量采取负荷密度法与需要系数法. 目前按以下原则计算小区住宅的用电容量：住宅面积60 m2 以下的每户4 kW；建筑面积在60~90 m2 住宅用电容量为每户6 kW；面积在90~120 m2 每户容量为8 kW；面积在120~150 m2每户容量为10 kW；面积在150 m2 以上的用电容量为12 kW；别墅用电根据客户需求单独计算.新建住宅内公建设施用电设备应按实际设备容量计算，未标明部分住宅公共用电设施供电基本容量按每30 W/m2 配置. 办公用房按单位建筑面积100 W/m2 计算. 在大型小区内部设置有学校、商场、宾馆的，根据他们的设计需求确定用电负荷.需求不明确的商业按100~180 W/m2 估算.现以某市K25 地块新建住宅小区供配电设计为例进行介绍：K25 地块新建住宅小区总的建筑面积约为17 万m2，共有10 栋高层住宅，按照《江西省新建住宅供配电设施建设标准》，K25 地块新建住宅小区负荷计算总的用电负荷为9 377.68 kW，住宅用电负荷配置系数按0.6 进行配置，计算出应配置配电变压器总容量为5 627 kV A.在计算负荷时，应精确到每一栋建筑，每一栋楼（单元）的用电单位（以一个用电计量点为一个单位），作为选择变压器容量、电缆面积、回路数的基本参数. K25 地块共建设10 栋住宅，根据客户提供的户型面积和套数，分别计算各栋负荷大小，供选择各栋配电房变压器和各支线电缆的选择，根据负荷计算结果，K25 地块新建住宅小区每栋楼选用一台变压器630 kV A ，合计10 台配电变压器进行供电. 地下室的用电按照就近原则，在负荷较小的1栋、9 栋、10 栋变压器中安排.2、供配电方案设计住宅小区供电可靠性的关键在供电方案的制定，小区供电方案按照小区负荷结合当地城市电网制定，供电方案的优劣决定了小区供电的可靠性和经济性.2.1 小区接入电源供电设计住宅小区供配电设施外部电源线路和电缆应符合城市建设规划并报政府.小区确定总负荷、各用电单位负荷性质后，建设单位应尽快向当地供电营业部门申报正式用电申请.对于大型住宅，在做整个项目的可行性研究时必须向当地供电部门征求意见，如果附近没有已建成的区域供电变电站，就有必要考虑在项目可行性研究时一并规划预留区域供电变电站的站址、留好建设通道，做好小区内配电方案和供配电设施用房的设计，并与新建住宅详规设计同步. 否则，可能因为电网在附近没有变电站或变压器容量不足无法满足小区供电.供电公司接到客户申请后，应根据电网的实际情况，制定具体供电方案，住宅小区的10 kV 外部供电方式应报当地城市规划管理部门确定电缆或架空线路供电.设计单位应根据供电公司下达的《高压供电方案通知单》进行工程设计. 《高压供电方案通知单》应明确主供电源、备用电源、变压器容量、保护装置、计量方式及装置等重点内容，同时明确线路路径、建设架空线路或电力电缆方案.K25 地块新建住宅小区电源一：从110 kV 甲变电站新增10 kV 出线间隔1 个，10 kV 交联聚乙烯绝缘电力电缆1 回，型号ZR-YJV22-8.7/15-3×240；电源二、从110 kV 乙变电站新增10 kV 出线间隔1 个，10 kV 交联聚乙烯绝缘电力电缆1 回，型号ZR-YJV22-8.7/15-3×240. 电源分别从两个变电站出线，提高了供电可靠性，确保一路电源检修或故障时另一路电源能够正常供电，提高小区供电可靠性.2.2 小区供电接线方式设计2.2.1 小区内部建设配电网的一般要求小区内部建设配电网应根据小区实际情况，确定用欧式箱变供电还是用配电房供电，确定总配电房（开闭所）的建设地点，联接方式是采取环网柜还是环网变等具体接线. 小区内用欧式箱变还是用配电房供电的方式，应由建设单位负责提供建设意见报供电企业（负责建成后运行、维护单位）商定，多层住宅宜选用欧式箱变为宜；小高层以上住宅宜选用户内配电房. 配电房、欧式箱变的位置尽可能靠近电缆井（单元口）附近，以便减少低压电缆的长度，既减少投资又降低压降.2.2.2 高压供电方式住宅区高压供电宜采用开关站、配电站进行供电，多层小区用环网柜、分支箱连接，较多采用欧式箱变供电；对于多层和高层结合的小区可以用两种方式结合.十层及以上高层建筑宜采用户内配电站方式供电. 户内配电站应采用干变. K25 地块是高层建筑采用户内地下变电站配电. 开关站、环网柜每路出线所带配变总容量不宜超过2 000 kV A. 高压电缆截面应力求简化并满足规划、设计要求，并进行热稳定校验.多层住宅小区一般采用箱式变电站，根据小区各栋负荷情况安排一栋或多栋共用一台箱式变电站，容量不宜大于630 kV A，位置选择应考虑环境影响最小化，兼顾低压电缆最短、投资最少为宜.为了提高供电可靠性，采用环网性变压器形成手拉手供电.内部设置有学校、商场、宾馆变压器容量未超过2 000 kV A 的可以从开关站和配电站出10 kV专线供电，可靠性要求高的可以从不同母线各出一回专线供电互为备用；超过2 000 kV A 的另行向供电营业单位申请确定供电方式.2.2.3 低压供电方式低压线路长度不宜超过250 m；高层住宅低压电缆宜采用预分支电缆以减少低压分线箱占地，同时安全、美观、接线简单. 低压线路应采用多点及末端接地方式，接地电阻小于10 Ω. 每台变压器应装设低压自动无功补偿装置，电容器容量应满足不小于20 %变压器容量.2.2.4 接线形式设计小型开关站可采用单母线接线方式；中型开关站和大型开关站应采用单母线分段接线方式，并应设置母联开关.具备两台及以上配变的配电站应装设0.4 kV母联开关，低压进线开关与母联开关之间加装闭锁装置（电气联锁+机械联锁），确保低压进线开关与母联开关不能同时合上. 为确保公用建筑设备的可靠供电，为公建设施供电的低压线路不应与为住宅供电的低压线路共用一路.对于一级负荷，除应由双重电源供电外，还应配置自备应急电源[10]. 一级负荷应根据现场实际考虑多点或集中设置应急备用柴油发电机组，保证消防、电梯等设备在电网事故情况下的应急用电. 柴油发电机组装机容量应能够保证一级负荷在电网故障情况下能够正常供电，在电网故障发生时自动启动并只带一级负荷.3、电气设备选型3.1 高压设备选型配电变压器应采用节能环保型、低损耗、低噪音变压器，接线组别为Dyn11. 户内配电站必须采用干变，户外欧式箱变可采用干变或油变. 干式变压器应选用相当于SCB11 及以上型号变压器，单台容量不宜大于800 kV A. 箱式变电站容量不宜大于630 kV A. 欧式箱变应选用外壳耐腐蚀、设计有通风、入口可以锁、高可靠性、少维护的开关设备. 高压电缆应采用阻燃型交联电力电缆，绝缘等级选用8.7/15 kV;电缆头宜采用冷收缩、预制式比较可靠.环网柜环网单元宜采用4-6 单元，柜内开关宜选用断路器或SF6 负荷开关，SF6 负荷开关使用三工位开关，并采用弹簧储能操作机构，出线均应配备带电显示器和接地故障指示器.配电站、开关站、环网柜应选用短路容量能满足较长期发展需要、可靠性高、体积小、维护工作量少和操作简单的技术成熟设备，高层建筑可使用小型化断路器，采用SF6 全密封充气绝缘；对于大型配电站、开关站，宜采用断路器、中置式开关柜，并配置相应的数字式继电保护装置。

住宅小区如何确定变压器台数及容量计算文档一：住宅小区变压器台数及容量计算指南一：引言住宅小区供电系统的设计中，变压器的台数和容量的计算是非常重要的环节。

合理的台数和容量选择能够保证住宅小区的电力供应稳定可靠。

本文档将详细介绍住宅小区如何确定变压器台数及容量的计算方法。

二：变压器台数的确定1. 小区用电负荷估算1.1 小区用电设备分类1.2 设备用电功率估计2. 小区负荷分区2.1 建筑物分类2.2 建筑物的用电负荷特点2.3 建筑物的负荷估算3. 变压器标定容量估算3.1 变压器额定容量计算公式3.2 小区负荷峰值需求3.3 变压器容量合理评估三：变压器容量的计算1. 变压器等效容量1.1 变压器容量的概念1.2 变压器容量的计算公式2. 变压器负载率的计算2.1 变压器额定容量与负荷关系2.2 变压器容量与负载率的关系3. 变压器容量的调整3.1 安全系数的引入3.2 容量调整的方法3.3 容量调整的注意事项四：附件1. 住宅小区用电设备分类表2. 变压器标定容量计算公式表五：法律名词及注释1. 变压器：又称电力变压器，是用来提高或降低交流电压的电气设备，常用于电力输配系统。

2. 额定容量：变压器在额定工况下可以稳定运行的容量。

3. 容量调整：对变压器的额定容量进行调整以适应实际负荷需求的过程。

---------------------文档二：住宅小区变压器台数及容量计算手册一：介绍在住宅小区供电系统的设计中，变压器的台数和容量的选择非常重要。

本文档将详细介绍住宅小区确定变压器台数及容量的计算方法，以指导相关工程设计和施工。

二：变压器台数的确定2.1 住宅小区用电负荷的估算2.1.1 用电设备的分类与功率估计2.2 住宅小区负荷分区2.2.1 建筑物的分类2.2.2 建筑物用电负荷特点的分析2.2.3 建筑物负荷的估算2.3 变压器标定容量的估算2.3.1 变压器额定容量计算公式2.3.2 小区负荷峰值需求2.3.3 变压器容量的合理评估三：变压器容量的计算3.1 变压器等效容量的概念3.1.1 变压器容量的定义3.1.2 变压器容量的计算公式3.2 变压器负载率的计算3.2.1 变压器额定容量与负荷的关系 3.2.2 变压器容量与负载率的关系 3.3 变压器容量的调整3.3.1 安全系数的引入3.3.2 容量调整的方法3.3.3 容量调整的注意事项附件：1. 住宅小区用电设备分类表2. 变压器标定容量计算公式表法律名词及注释：1. 变压器：用于将交流电压提高或降低的电气设备，常用于电力输配系统。

住宅小区配电要求整理随着城市化进程的加速，住宅小区如雨后春笋般涌现。

而一个安全、稳定、可靠的电力供应系统对于住宅小区的正常运行和居民的生活质量至关重要。

住宅小区的配电系统不仅要满足居民日常的用电需求，还要确保电力供应的安全性和可靠性。

下面我们就来详细整理一下住宅小区配电的相关要求。

一、负荷计算负荷计算是住宅小区配电设计的基础。

要准确计算小区的用电负荷，需要考虑多个因素，如住宅户数、每户的用电容量、公共设施的用电设备等。

一般来说，每户的用电容量会根据住宅的面积和类型有所不同。

例如，小户型住宅的用电容量可能在 4kW 至 6kW 之间，而大户型住宅可能达到 8kW 至 10kW 甚至更高。

对于公共设施，如电梯、楼道照明、消防设备、水泵等，也需要根据其设备的功率和使用时间进行负荷计算。

在计算负荷时，还需要考虑同时系数，即不同用电设备同时使用的概率，以确保配电系统能够满足小区在高峰时段的用电需求。

二、供电电源住宅小区的供电电源通常应至少有两个独立的电源，以提高供电的可靠性。

这两个电源可以来自不同的变电站或者不同的母线。

当一个电源发生故障时，另一个电源能够迅速接替供电，保障小区居民的正常用电。

此外，对于一些大型或高档住宅小区，还可能会考虑设置自备电源，如柴油发电机组。

自备电源在市电停电时能够自动启动，为重要负荷如消防设备、电梯、应急照明等提供电力支持。

三、配电室设置配电室是住宅小区配电系统的核心设施，其位置的选择应综合考虑多方面因素。

首先，配电室应尽量靠近负荷中心，以减少线路损耗和电压降。

其次，配电室应设置在干燥、通风良好、便于设备运输和维护的地方。

同时，要避免配电室受到水淹、火灾等危险因素的影响。

配电室的面积应根据小区的规模和配电设备的数量合理确定。

室内应配备足够的通风和散热设备，以保证设备在正常工作温度范围内运行。

四、配电设备选择1、变压器变压器是住宅小区配电系统中的重要设备，其容量应根据负荷计算结果选择。

2007年公司提出了加强用电营销精细化管理的要求,作者认为做为供电业扩报装部门的勘察人员对用电负荷进行设计时,要切合实际加以分析并严格遵守电力规程和设计规范,如果不加分析地进行设计,就会选择与实际容量不符的变压器,就会使我们供电部门背负不应有的经济负担或使客户多花冤枉钱,所以原来的住宅小区变压器配置方法已不能适应当前的实际情况,因此有必要就当前住宅小区的变压器配置提出一些新的看法.一、建设小区配电室(箱式变电站)原来的住宅小区供电方式一般都在附近10kV变压器台低压侧直接引电源至小区,而且一个变压器台所带的负荷也比较大,大多数变压器台同时供应几个小区和一些零散的住宅群的生活用电,造成变压器台经常过载,在冬夏季用电高峰期更加严重,甚至造成变压器过载烧坏.另外,人们对供电可靠性要求也不断提高.因此,我们对新建住宅小区的供电方式应该有所改变.1．在新建住宅区内建设配套配电室.配电室由高低压开关柜室和变压器室组成,高、低压进出线均采用电缆并敷设于电缆沟或电缆保护管内.如果一些住宅小区公用面积较小,也可以采用箱式变电站.2．供电方式有多种选择.其一,10kV高压侧双电源进线(该方式可以通过10kV进线高压开关柜互投装置来实现主备电源互带),经出线开关柜后至变压器;低压侧采用单母线分段,正常情况下分段运行.其二,10kV高压侧单电源进线,低压侧单单母线分段或不分段.前一种方式可靠性较高,但投资大,适用于较高档的住宅小区,特别是有高层建筑的小区;后一种方式可靠性较前一种低,但投资省.从目前的情况来看,后一种方式的供电可靠性已能够满足普通的生活用电,一般采用后种方式,但考虑以后的发展,配电室应该预留有安装备用电源高、低压进线柜的位置.综合以上两点,当前新建住宅小区应该配套建立配电室或箱式变;同时,10kV电源进线应该预留进线位置(以保证供电可靠性),首期可以根据实际情况只接入1回10kV进线.二、单位住宅用电负荷预测某住宅小区用电负荷的特点与大、中城市的居民小区相比,目前尚未有10层以上的高层建筑,无需设置电梯,也没有集中空调.一般来讲,房地产开发商只考虑商业住宅,开发公共事业如学校、商场等的较少.所以,集宁地区住宅小区仅为住宅用电,负荷预测较为简单.目前集宁地区新建住宅小区2房2厅、3房2厅面积约90—130m2已较为普遍,随着住宅家用电器拥有量的迅速增加,特别是微波炉、电热水器等大功率电器进入普通家庭,以往常规考虑4--6kW的设计功率已不能满足现代家居的要求,根据对我市家庭用电器的调查统计,情况如下: 一般住宅的设备容量为:照明用电容量400W;娱乐用电容量(包括电视机、VCD或DVD、组合音响、电脑等)900W;卫生间用电容量(包括洗衣机、热淋浴器、浴霸、排风扇等)3000W;厨房用电容量(包括电饭煲、电磁炉、微波炉、电水壶、电冰箱、抽油烟机等)5000W;合计用电容量9300W.根据分析,集宁地区居民用电的最大负荷出现在晚饭前后18~20点时间段,这时用电负荷有:部分照明、厨房用电等,约占住宅用电负荷的40%左右,查设计手册得需用系数为0.4—0.6,根据实际情况,我们设计时取0.4系数即可,则单位住宅计算负荷为3.72kW.三、小区变压器容量和台数的选择要确定合适的变压器容量和台数也是件困难的事情,容量选择大了,台数选择多了将造成浪费;反之则造成变压器的过载,供电可靠性和安全性又得不到保证.那么,怎样才能做到选择合理?下面以一个实例来探讨这个问题.集宁光辉佳苑住宅小区有20幢6层楼房,每幢楼有4个单元,每个单元每层有2套住户,该小区共有住户960户,由于住宅小区内居民的作息时间不同,按照本地区生活习惯,取同时系数为0.6,则折算后该住宅小区的总计算负荷Pjs为:Pjs=3.72X960X0.6=2142kW由于居民用电基本没有无功补偿,故取负荷功率因数COSφ＝0.7.考虑到变压器的经济运行,取变压器最佳负荷率k为0.8,则变压器容量S应为:S=Pjs/(k.cosφ) S=2142KW/(0.8X0.7)=3826kVA通过以上计算,加上考虑该小区总面积较大和供电可靠性,因而在小区内两个地方各建一座配电室,每座配电房各供10幢楼房,选用4台1000kVA变压器,每座配电室各立2台(比较选用2台2000kVA变压器,每座配电室各1台的方案,前期投资较大,但是供电可靠性相对提高),可以满足近期及近若干年负荷需要.由于生活用电负荷的不断发展,使远期住宅负荷很难预测,现在要将住宅小区的电气设计做到十分完美是不可能的.我们只有不断探讨和总结经验,才能为居民的用电提供更优质的服务.1 城镇住宅小区用电负荷的特点：与大、中城市的居民小区相比，目前城镇住宅小区没有高楼大厦，无需设置电梯，也没有集中空调。

三小区用电负荷报装容量计算标准为合理控制小区用电负荷报装容量，节约工程建设成本、保证小区供电可靠性，特制定本报装容量计算标准。

1、适用范围本标准适用于新建小区住宅和配套公建用电负荷报装容量的计算，施工图设计应以与供电部门充分沟通协商后最终批准的负荷指标和容量为准。

小区住宅部分的供电配套工程按住宅总建筑面积缴纳建设费时，原则上按当地供电部门标准配置住宅公变，根据本标准计算的结果用作参照值，确保供电部门配置的变压器容量不低于该值。

2、计算原则2.1、按以下原则计算报装容量：遵循环保节约理念，以满足实际用电需求为尺度，合理确定变压器容量，避免变压器长期低负载率运行。

2.2、根据当地供电部门不同性质负荷由不同变压器供电的规定，将负荷分类和分组，划分由公用变压器和专用变压器（或称电业变压器和物业变压器、局维变压器和自维变压器等）供电，逐台计算变压器容量并汇总。

（一）住宅用电负荷报装容量计算标准1、计算方法住宅用电负荷报装容量计算采用需要系数法。

2、住宅用电负荷指标及需要系数因地理气候、用电习惯的差异，不同地区用电水平相差较大，在确定住宅用电负荷报装容量时应在下面表1～表5规定值范围内选取单位负荷指标及需要系数。

2.1、广州市住宅用电负荷指标选取标准表1 广州市住宅用电负荷指标注：1.户报装容量按户内建筑面积取值，累加后不再打计算系数。

2.报装时注意户电度表相数与售房配送的空调机工作电源相数一致。

2.2、广州市以外地区住宅用电负荷指标选取标准2.2.1、地区类型划分广州市以外地区按A、B两类地区选取不同用电负荷指标，地区类型划分原则如下：A类地区—楼盘所在地的地理气候，或夏天普遍需要使用空调，或冬天普遍需要采用电采暖，即用电负荷较大的地区。

基本为夏热冬暖地区、夏热冬冷地区、寒冷地区以及部分严寒和温和地区。

B类地区—楼盘所在地的地理气候，夏天不需或较少使用空调，并且冬天不需或较少需要采暖，又或者已由市政集中供暖，即用电负荷较小的地区。

住宅小区用电负荷分析一、住宅小区用电负荷分析1、住宅小区用电负荷种类住宅小区用电负荷一般有三种，即：住宅用电、商业负荷、地下车库用电、公共设施（如物业用房、社区配套设备用房、小区环境照明、住宅公共照明、住宅的电梯、风机、水泵等）负荷；对于小区内由消防要求的建筑，还应配备消防备用电源。

一般情况下，住宅小区中住宅的建筑面积约占总建筑面积的60～80%。

2、用电负荷的计算与变压器的选择住宅小区用电负荷的计算通常采用两种方法：一是需要系数Kx法，二是单位面积计算法。

（1）需要系数Kx法视在功率= （kVA）其中，PC为有功功率（Kw），QC为无功功率（kvar），Pe为用电负荷设备功率（kW），tgф为用电设备功率因数对应的正切值。

对住宅，Pe=每户用电指标（如6kW/户）。

变压器的计算容量= （kVA）其中，Pjs为计算总有功功率（kW），Qjs为计算总无功功率（kvar），KΣP 和KΣq为同时使用系数，一般住宅小区分别取0.85～1和0.95～1，Q为无功功率补偿容量（kvar）。

变压器安装容量不小于Sjs （kVA）（2）单位面积S法变压器的计算容量Sjs=A Pe’ （kVA）其中，A为建筑面积（m2），Pe’为单位建筑面积用电指标（VA/m2）。

我国各地供电部门对用电负荷指标要求有较大的差异，如：住宅30～50 VA/m2，商业70～200 VA/m2，小区公建40～120 VA/m2，地下建筑10～30 VA/m2。

由于取值幅度大，不便于计算选择。

（3）几个住宅小区对比分析在上述小区中，需要系数法计算时，住宅每户安装容量按照国家规范规定的标准，变压器负荷率均小于75%。

单位面积计算法按照2012年11月以前该省电力公司文件相关规定计算：住宅38 VA/m2，商业100 VA/m2，小区公建70VA/m2，地下建筑20 VA/m2。

两种计算方法结果可以看出，单位面积计算法总计算容量明显高于需要系数法。

07
结论与展望
Chapter
小区供配电设计的总结
小区供配电设计需要注重内在 条件质量，优化设计供电方案 ，提高供电可靠率。
小区供电按三级负荷供电住宅 ，配套设施按规范设置消防设 施，保安系统等负荷等级不低 于二级。
小区配电网无功补偿采用就地 平衡方式，分散补偿和集中补 偿结合。
未来发展趋势与挑战
的计算和设计。
分散补偿与集中补偿的结合需要 考虑到负荷的变化情况，以及无 功补偿设备的维护和管理问题。
配变保护及断路器开关柜的配置
01
配变保护的概念与类型
配变保护是为了确保配电变压器的正常运行而进行的保护和监控，包括
过载、短路、过压、欠压等保护。
02
断路器开关柜的作用
断路器开关柜在配变保护中占据重要地位，不仅能控制变压器的开关，
注重内在条件质量，优化设计供电方案
考虑地质、气候、环境等因素
制定适合的供电方案
供电系统设计时需综合考量地质、气候、 环境等内在条件对供电系统的影响，确保 设计方案符合小区实际情况。
根据小区特点和居民需求，制定符合实际 的供电方案，确保供电质量和稳定性。
预留用电容量，保证稳定性和可靠性
前瞻性和可扩展性
沿海与内地单户容量的差异
沿海地区单户容量的需求
在沿海地区，由于经济较为发达，居民生活水平较高，因此单户容量需求也较大。一般来 说，沿海地区的单户容量会大于内地地区。
内地地区单户容量的需求
相对于沿海地区，内地地区的经济和社会发展水平相对较低，因此单户容量需求也较小。 但是，随着内地经济的发展和居民生活水平的提高，单户容量需求也在逐渐增加。
惯等因素，合理配置变压器容量。
对于小区用电负荷率低的问题，应通过 优化布点、提高负荷率等方式，降低变

住宅小区供配电系统设计随着人们生活水平的不断提高，住宅小区对电力供应的可靠性、安全性和稳定性提出了越来越高的要求。

一个合理、高效的供配电系统设计不仅能够满足居民的日常用电需求，还能保障小区内各类电气设备的正常运行，为居民创造舒适、便捷的生活环境。

一、住宅小区用电负荷的特点和计算住宅小区的用电负荷具有多样性和不确定性。

居民生活用电包括照明、电器设备、空调等，其用电时间和用电量会因季节、天气、居民生活习惯等因素而有所不同。

此外，小区内的公共设施如电梯、路灯、消防设备等也有一定的用电需求。

在计算用电负荷时，通常采用需要系数法。

需要系数是根据不同类型的用电设备在同一时间内使用的概率而确定的一个系数。

通过对各类用电设备的功率进行统计，并乘以相应的需要系数，再考虑同时系数和功率因数等因素，可以得到小区的总计算负荷。

例如，对于居民生活用电，一般按照每户的建筑面积和用电标准来估算每户的用电功率，然后乘以户数和需要系数，得到居民生活用电的计算负荷。

对于公共设施用电，则根据其设备的功率和运行时间等因素进行计算。

二、供电电源及电压等级的选择住宅小区的供电电源应具备可靠性和稳定性。

一般来说，可以从城市电网引入两路 10kV 电源，以实现双电源供电，提高供电的可靠性。

当小区规模较大、用电负荷较高时，也可以考虑引入更高电压等级的电源，如 35kV。

在选择电压等级时，需要综合考虑小区的用电负荷、供电距离、电网规划等因素。

10kV 电压等级适用于大多数中小型住宅小区，其供电半径一般在 10km 以内。

如果小区面积较大、供电距离较远，可以采用35kV 电压等级，并通过降压变压器将电压降至 10kV 或 04kV 供用户使用。

三、变配电室的设置变配电室的位置应选择在负荷中心附近，以减少线路损耗和电压降。

同时，要考虑通风、防潮、防火等要求，确保设备的安全运行。

变配电室的面积应根据变压器的容量、开关柜的数量和布置方式等因素确定。

一般来说，变压器室应满足变压器的散热和维护要求，开关柜室应便于操作人员进行操作和检修。

住宅小区配电标准及技术原则在现代社会，住宅小区的电力供应是保障居民正常生活的关键基础设施之一。

一个稳定、安全、高效的配电系统对于提高居民的生活质量、保障电器设备的正常运行以及维护小区的整体秩序都具有至关重要的意义。

那么，住宅小区的配电标准及技术原则究竟有哪些呢？首先，我们来谈谈配电容量的标准。

住宅小区的配电容量需要根据小区的规模、户数、用电设备的种类和数量等因素来确定。

一般来说，每户的用电负荷标准会根据不同地区的经济发展水平和居民生活习惯有所差异。

在一些经济较为发达的地区，每户的用电负荷可能会达到 8 千瓦甚至更高；而在一些相对欠发达的地区，可能在 4 千瓦到 6 千瓦之间。

在计算小区的总配电容量时，还需要考虑公共区域的用电需求，比如路灯、楼道灯、电梯、消防设备等。

这些公共设备的用电负荷也需要准确计算，以确保整个小区的电力供应充足。

接下来是供电电压的选择。

住宅小区通常采用 10 千伏或 20 千伏的中压供电。

对于规模较小的小区，10 千伏供电可能是较为常见的选择；而对于较大规模的小区，20 千伏供电能够更好地满足电力需求，降低线路损耗。

在配电设备方面，变压器是核心部件之一。

变压器的容量和型号应根据小区的用电负荷来选择。

同时，为了提高供电的可靠性和稳定性，通常会采用两台或多台变压器并列运行的方式。

这样，当一台变压器出现故障时，其他变压器可以承担起全部或部分负荷，减少停电对居民生活的影响。

配电箱也是配电系统中不可或缺的一部分。

配电箱应具备良好的防护性能，能够防止雨水、灰尘等进入，同时要具备过载保护、短路保护和漏电保护等功能。

线路敷设也是需要遵循一定标准和原则的。

电缆线路应尽量敷设在地下管道或电缆沟内，以减少外界环境对线路的影响，同时也便于维护和管理。

架空线路则应保证与建筑物、树木等保持足够的安全距离，以防止发生触电事故。

在接地与防雷方面，住宅小区的配电系统必须有良好的接地装置，以确保人身安全和设备正常运行。

住宅小区配电变压器合理选择1负荷计算1.1单位指标法应用单位指标法确定计算负荷Pjs(适用于照明及家用电负荷)，即：Pjs=∑Pei×Ni÷1000(kW)式中 Pei——单位用电指标，如：W/户(不同户型的用电指标不同)，由于地区用电水平的差异，各地区应根据当地的实际情况取用Ni——单位数量，如户数(对应不同面积户型的户数)应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)。

PM=Pjs×η(式中η——同时系数，不同的住户η值不同：一般情况下，25～100户的小区取0.4；101～200户的小区取0.33；200户以上的小区取0.26。

)1.2单位面积法按单位面积法计算负荷，在一定的面积区有一个标准，面积越大的区其负荷密度越小，其表达式如下：PM=Ped×S×η式中 PM——实际最大负荷，kW Ped——单位面积计算负荷，W/m2S——小区总面积，m2η——同时系数，取值范围同上根据以上两种方法求出照明及家用负荷后，结合小区的实际情况，看是否还有其它负荷，如有其它负荷则应考虑进去。

一般的成规模的小区会有路灯、公用照明、物业楼(物业办公及商场联用)用电负荷；如果是小高层(9层以上)(小康型)还应考虑电梯负荷；二次加压泵房负荷(供生活及消防用水)，以上诸负荷在计算住宅小区负荷中占比重较大的是照明及家用电负荷，而照明及家用电负荷出现最大值的时段为每天19：00～22：00，因而在计算小区的最大负荷时就以19：00～22：00时段的照明及家用电负荷为基础，然后再叠加其它负荷。

其它负荷计算方法为：(1)电梯：PD=∑PDi×ηD。

式中 PD——电梯实际最大总负荷，kW PDi——单部电梯负荷，kWηD——多部电梯运行时的同时系数(取值范围见表2)表2电梯同时系数一览表电梯台数 1 2 3 4 5 6 … 12 同时系数 1 0.91 0.85 0.8 0.76 0.72 … 0.48(2)二次加压水泵：PMS=∑PSi×NSi式中 PMS——二次加压水泵最大运行方式下(开泵最多的方式)的实际最大负荷PSi——各类水泵的单台最大负荷 NSi——最大运行方式下各类水泵的台数(3)物业楼：PWM=PWS×ηW式中 PWM——物业楼在照明及家用电最大负荷时段实际最大负荷PWS——物业楼设计最大负荷，kWηW——物业楼负荷、照明及家用电最大负荷的同时系数(4)路灯及公用照明：按照路灯的盏数及每盏灯的瓦数进行累加计算。
