电气五防中的机械联锁五项电气预防措施:1、防止带负荷分、合隔离开关。
(断路器、负荷开关、当接触器闭合时,隔离开关不能操作。
)2、防止误分、误合断路器、负荷开关、接触器。
(只有当操作说明对应于操作设备时,才能操作操作的设备)3、当接地开关处于闭合位置时,防止闭合断路器、负荷开关。
(只有当接地开关处于分闸状态,才能合隔离开关或手车才能进至工作位置,才能操作断路器、分荷开关闭合)4、防止在带电时误合接地开关。
(只有在断路器分闸状态,只有在操作隔离开关或手车时,它才能从工作位置退回到测试位置,才能合上接地开关)5、防止误入带电室。
(仅当车厢未通电时,才能开门进入隔室)高压开关柜的“联锁”是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906--1991《3~35千伏交流金属封闭开关设备)对此作了明确规定。
一般把“联锁”描述为:防止误分、误合断路器;防止带负荷分、合隔离开关;防止带电挂(合)接地线(接地开关);防止带接地线(开关)合闸;防止误入带电间隔。
以上五项可防止电气误操作,简称“五防”。
“五防”装置一般分为机械、电气和综合三类。
目前,市场上高压开关柜类型很多,大多数都有完善的联锁方式。
然而,高压开关柜的联锁仍然很多,尤其是机械联锁还不完善,尚不能完全达到“五防”要求。
本文就机械联锁进行探讨。
联锁实现方式在固定柜和手车柜中。
众所周知,隔离开关无专门的灭弧装置,一般不能用来接通或切断负荷电流。
在固定柜中,断路器与隔离开关的联锁关系明确,即只有在断路器分断的情况下才能操作隔离开关,隔离开关和断路器之间的机械联锁关系较易实现。
如在CC-1A(F)中,为防止带负荷分、合隔离开关,常采用一个扇形撞块和圆板结构,与操作隔离开关的CS6-I机构上的弹性定位锁配合,在断路器合闸时,圆板阻止定位锁拔出,从而防止带负荷分闸。
但手车柜的情况有所不同,手车进出实际上相当于固定柜中隔离开关的合分操作,因而对隔离开关的联锁要求同样适用于手车的进出要求。
开关柜的闭锁原理
开关柜的闭锁原理是一种安全机制,通过限制开关柜中的操作,防止误操作或未经授权操作导致的事故发生。
闭锁原理主要包括以下几个方面:
1. 金属面板提供物理屏障:开关柜的面板通常采用金属材料,通过安装合适的锁具或闭锁装置,可以对面板进行固定,阻止未授权人员打开柜门。
2. 安全锁具控制:在开关柜的柜门上安装安全锁具,只有合格的操作人员持有相应的钥匙才能打开柜门。
这种方式可以确保只有授权人员才能接触到开关柜内部设备,减少误操作的风险。
3. 电气互锁装置:开关柜内的设备通常会使用电气互锁装置,通过控制电路的闭合和断开来实现相应设备的闭锁。
比如,在某些场景下,只有某个开关关闭时,其他的开关才能被打开。
这种闭锁原理可以限制设备的操作顺序,确保安全。
4. 机械互锁保护:开关柜内的某些设备会配备机械互锁装置,通过机械装置相互连接,实现闭锁。
例如,某个开关的操作杆必须处于特定的位置时,才能启动另一个开关。
机械互锁保护可以避免设备之间的互相干扰,确保操作的正确性。
总的来说,开关柜的闭锁原理包括物理屏障、安全锁具、电气互锁装置和机械互锁保护,通过限制操作的顺序和权限,确保开关柜的安全运行。

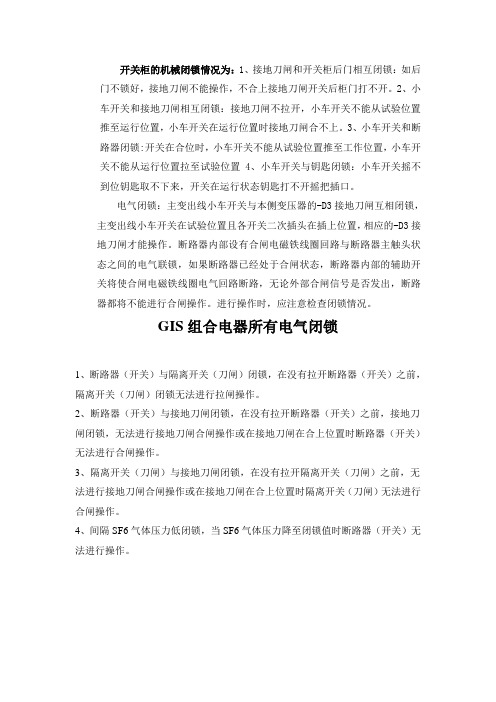

开关柜的机械闭锁情况为:1、接地刀闸和开关柜后门相互闭锁:如后门不锁好,接地刀闸不能操作,不合上接地刀闸开关后柜门打不开。
2、小车开关和接地刀闸相互闭锁:接地刀闸不拉开,小车开关不能从试验位置推至运行位置,小车开关在运行位置时接地刀闸合不上。
3、小车开关和断路器闭锁:开关在合位时,小车开关不能从试验位置推至工作位置,小车开关不能从运行位置拉至试验位置4、小车开关与钥匙闭锁:小车开关摇不到位钥匙取不下来,开关在运行状态钥匙打不开摇把插口。
电气闭锁:主变出线小车开关与本侧变压器的-D3接地刀闸互相闭锁,主变出线小车开关在试验位置且各开关二次插头在插上位置,相应的-D3接地刀闸才能操作。
断路器内部设有合闸电磁铁线圈回路与断路器主触头状态之间的电气联锁,如果断路器已经处于合闸状态,断路器内部的辅助开关将使合闸电磁铁线圈电气回路断路,无论外部合闸信号是否发出,断路器都将不能进行合闸操作。
进行操作时,应注意检查闭锁情况。
GIS组合电器所有电气闭锁
1、断路器(开关)与隔离开关(刀闸)闭锁,在没有拉开断路器(开关)之前,隔离开关(刀闸)闭锁无法进行拉闸操作。
2、断路器(开关)与接地刀闸闭锁,在没有拉开断路器(开关)之前,接地刀闸闭锁,无法进行接地刀闸合闸操作或在接地刀闸在合上位置时断路器(开关)无法进行合闸操作。
3、隔离开关(刀闸)与接地刀闸闭锁,在没有拉开隔离开关(刀闸)之前,无法进行接地刀闸合闸操作或在接地刀闸在合上位置时隔离开关(刀闸)无法进行合闸操作。
4、间隔SF6气体压力低闭锁,当SF6气体压力降至闭锁值时断路器(开关)无法进行操作。
编号:XGN2-12高压开关柜使用说明书襄阳展宇电气有限公司XIANGFAN ZHANYU ELECTRIC CO.,LTD.公司地址:湖北省襄阳市春园西路101号技术服务:传真:(0710)3342898销售直拨:(0710)3343998 邮编:441000前言感谢您选用展宇电气XGN2-12型高压开关柜系列产品。
本说明书提供给用户安装、运行参数设定、异常诊断、日常维护及安全使用相关注意事项。
为了保证正确地安装及操作本产品,请在装机之前,详细阅读本使用说明书。
我们的服务就和我们的产品一样,全体员工一直坚信用户是上帝的原则。
如在使用过程中遇到解决不了的疑难问题,请联络本公司的各地经销商或直接与本公司联系。
产品购入后,请检查本产品是否因运输不慎而造成损伤;产品的规格、型号是否与订购产品的机种相符;有无合格标志等。
由于产品在不断地更新换代可能出现设备及产品的个别地方或文字与宣传资料不符,如果发现设备出现此种问题请咨询本公司。
拆箱后请检查设备前柜门内文件盒内的产品说明书。
如有问题,请与供货商联系。
希望用户妥善保管本说明书,这对今后的维护、保养以及其它应用的场合会有所俾益。
用户应将本说明书交给直接使用或操作人员手中,如需对本说明书存档,请与本公司联系,本公司将免费为您提供一套存档用说明书。
安全警告✧禁止野蛮搬运及安装,禁止雨淋,远离电磁干扰。
✧防止儿童和公众接触或接近本设备,本设备有危险电压。
✧本设备只能按照制造商规定的用途使用,未经授权的修改或不按本手册的规定操作可能会导致严重地人身伤害及其它伤害。
✧只有经过严格训练的专业操作人员及专业技术人员才能允许操作及维护本产品。
✧请在操作本设备前,认真阅读本手册中的所有安全说明安装操作和维护规程。
目录1、概述 (4)2、产品型号及含义 (4)3、主要技术数据 (4)4、结构概述 (6)5、使用说明 (7)6、安装 (7)7、维护要点 (8)8、包装、运输、存储和启封 (9)9、订货须知 (9)一、概述◆主要用途XGN2-12型高压开关柜,适用于3~10kV三相50HZ交流单母线系统,作为接受和分配电能用。
1.概述KYN28-12型户内交流金属铠装移开式开关设备(以下简称开关柜),适用于3.6~12kV 三相交流50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。
符合标准:GB 3906-91 《3~35kV交流金属封闭开关设备》GB 11022-89 《高压开关设备通用技术条件》IEC 298(1990)《额定电压1kV以上、50kV及以下交流金属封闭开关设备和控制设备》DL 404-91 《户内交流高压开关柜订货技术条件》2.型号及含义K Y N 28 - 12 / □1-□2□3□4□5产品名称K 金属封闭铠装开关设备结构特征Y 移开式(手车式)使用条件N 户内使用设计序号28额定电压12 kV额定电流□1 A额定短路开断电流□2kA一次方案号□3操动方式□4D-电磁式,T-弹簧式环境特征□5TH-湿热带,TA-干热带,G-高海拔断路器种类Z-真空,S(或不标)-少油,F-SF63.使用环境条件3.1环境温度:最高温度+40℃,最低温度-10℃。
3.2环境湿度:日平均相对湿度≤95%,月平均相对湿度≤90%。
3.3海拔高度:1000m以下。
3.4抗地震度:地震烈度不超过8度。
3.5周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。
3.6无经常性的剧烈振动场所。
3.7在超过GB 3096-91规定的正常的环境条件下使用式,由用户和制造厂协商。
4.技术参数4.1 开关设备技术参数见表1。
4.2 VD4、VS1真空断路器技术参数4.2.1 VD4、VS1真空断路器技术参数见表2。
4.2.2 VD4、VS1真空断路器机械特性见表3。
4.3 操动机构技术参数见表4。
表2 VD4、VS1真空断路器技术参数表3 VD4、VS1真空断路器机械特性要求由用户与制造厂联系协商;当断路器用于开断电容器组时,电容器组的额定电流不应大于断路器额定电流的80%。
5.结构特点开关设备按GB 3906-91中的金属铠装移开式开关设备而设计。
