双控灯的原理图 三联开关接线图 一灯三控接线图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图"Si!?：—H 可以■一片・柩，蜚总业-=e»M"・用方整・一書電■•培样的丼黄科•申逢并姜・■ ■一齐事控开矣.. -ttffl&JME.律躍莉女■出虏型+盛一童公共堵舗申暮・ 三亍牲直控刖一片电at.儈愛囲只■奔取炮幵关枷一只一畀書接评关】四亍位處控利一牛电XAI 两只一并鼻控丹天;一开多控:一牛灯薫要多+开共去桂制"实理梦地披制亠务控幵£»«图N O -------------------------------3>«V^ LQn ylj . <V - L <”-U-o -- o-L u ——J Lt _Q__ 4 Q LiJ|L3ULI 1322OVAttL齡需掘JI 曲整・一■灯，五个anew —"T 电・ *>n 只一开双控开关麵三只一开參境开关.以此类m双控开关接线图三控开关接线图□光灯接线图日光灯接线图, 火线必须经过开关、弟流鞋.rv*\r\r\O日光灯賞日光灯莒开关接线图一 ?双控开关接线图二?3K2K3■??o v1拥1檢到1包口紬池牯电她％电幻拾就虬 再做动倍竹一个fl ■总鄴下便电幽斷比电灯愿灭・K 25测4两地徑制开关避践2K2b①电賂断开。

^20V 口②电跻接邇在开关K1器血之问世意点按入敌对戒掷开关K3,便可出实琥三地揑制」血/貶/E?处于图①伏态肘； 壽鑑酸韶詐霍礙蘊詳吨別阴飆于盼州昨'220V Q双控开关接线图三E 0 (a)单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可1I©11© 1©4---------------------- 11 ◎ --------------------------- ---------------------- ©NVvo -22OVS2d-220Vo '220V单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可单联双控开关接线物件图单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可单联多控开关接线原理图嗨^©B单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可单联爹控开关名称叫中速开关.现在市面有售。

1、双控
小技巧就是，两个开关的L1、L2同名的连一起。

这种是楼梯双控的布局
这种双控带插座，大同小异
这个是开关的动态演示，便于理解
卧室双控的布线图2.三控
中间是个多控开关
有的朋友说中间可不可以用双联双控开关，也是可以的。

不过双联开关上有两个开关，需用同时按下。

三控开关的布线
3.四控
四联双控
这个稍微复杂一点
第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。

四控可以理解为总开关，其他四个开关又可以单独控制。

再补个常见的接电扇的图
这个就是单联单控的接线
先从简单的学起，零线是直接接灯泡，所有的开关只是控制火线的通断。

接下来更专业的资料
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开双控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
二三开双控开关接线图。

一灯单控；双控；三控；四控的实物接线图解加我进交流群工具教程资料今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。

简单来说就是火线接开关，开关另一端接灯，灯的另一端接零线。

双控灯：我们单独拿两个双控开关和一个照明灯来举例介绍。

1、控开关接线柱一般标有'L'，'L1'，'L2'。

当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

2、我们以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

3、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。

4、最后留出的火线与零线接上插头就完成了整个双控开关的接线。

5、为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。

三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。

大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。

零线去灯，火线进开关。

四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。

一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。

零线进插座的N，地线进接地。

开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。

开关的L1出去进灯上面。

这种接线方式就是一开五孔，开关控制灯，插座也有电。

单控、双控以及三控开关高清接线图，电工收藏！
一般我们熟知的有单控、双控以及三控开关。

单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。

电老虎网（电气产品“选型、预算、询价、采购”首选平台）
双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。

通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

电老虎网（电气产品“选型、预算、询价、采购”首选平台）
三控开关是指三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。

如果没有的话，可以用双开代替。

本期，电老虎网（电气产品“选型、预算、询价、采购”首选平台）将分享多种常见的开关接线图，欢迎收藏，留以备用。

下面小编给大家分享一些，自己收藏的建筑行业资料，希望对你有帮助。

电工知识：一灯单控；双控；三控；四控的实物接线图解，值得收藏大家好我是小豆，最近有很多朋友问家里卧室和床头如何安装双控灯，今天小豆总结单控；双控；三控；四控；一开五孔，开关控制插座，开关控制灯，下面我们来看图：一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。

（这里说明无论几控开关控制火线）。

双控灯：两个开关控制一盏灯，大家看火线进开关的L，然后两个开关的L1-----L1 L2---L2 连接起来，L1----L2 连接也是一样的。

大件对照图中，双控灯走线的话线管里面串3根线，L1 L2 双控线， L去灯上面的火线。

回路。

三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。

大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。

零线去灯，火线进开关。

四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。

一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。

零线进插座的N，地线进接地。

开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。

开关的L1出去进灯上面。

这种接线方式就是一开五孔，开关控制灯，插座也有电。

一开五孔：开关即控制插座也控制灯，零线进插座的N,同时并联一根零线去灯上面，让灯和插座同时得到一个零线。

既然开关控制灯，控制插座我们就让火线进开关的L，然后开关的L1出来分别进灯和插座的L。

这种接线方法就可以实现开关控制灯和插座。

大家看今天我们都说了什么内容，首先一个开关控制一个灯，两个开关控制一盏灯，三个开关控制一盏灯，四个开关控制一盏灯，一开五孔开关控制灯，一开五孔开关控制插座。

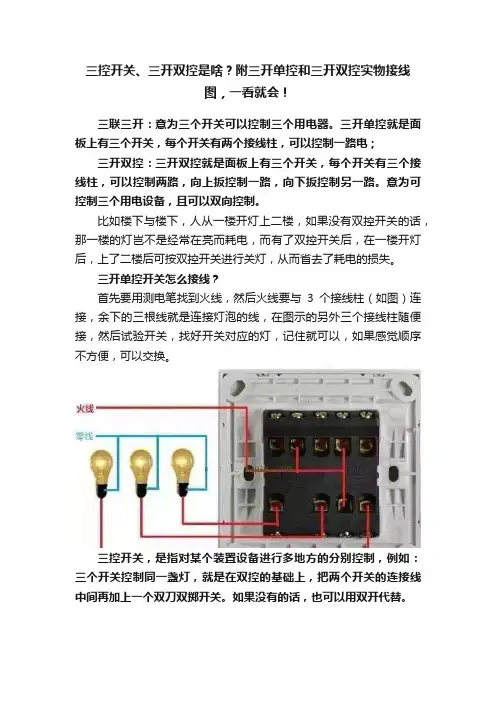

三控开关、三开双控是啥？附三开单控和三开双控实物接线图，一看就会！三联三开：意为三个开关可以控制三个用电器。

三开单控就是面板上有三个开关，每个开关有两个接线柱，可以控制一路电；三开双控：三开双控就是面板上有三个开关，每个开关有三个接线柱，可以控制两路，向上扳控制一路，向下扳控制另一路。

意为可控制三个用电设备，且可以双向控制。

比如楼下与楼下，人从一楼开灯上二楼，如果没有双控开关的话，那一楼的灯岂不是经常在亮而耗电，而有了双控开关后，在一楼开灯后，上了二楼后可按双控开关进行关灯，从而省去了耗电的损失。

三开单控开关怎么接线？首先要用测电笔找到火线，然后火线要与3个接线柱（如图）连接，余下的三根线就是连接灯泡的线，在图示的另外三个接线柱随便接，然后试验开关，找好开关对应的灯，记住就可以，如果感觉顺序不方便，可以交换。

三控开关，是指对某个装置设备进行多地方的分别控制，例如：三个开关控制同一盏灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。

如果没有的话，也可以用双开代替。

在生活中我们常常会看到，要打开一盏灯，在客厅进门时可以控制，到了卧室需要休息时无需再跑到客厅去关灯，一般在卧室也会安装一个开关对客厅的灯进行控制。

这种情况在很多工厂或公司里对某个设备两地甚至多地控制是很平常的事情，所以三控就是在不同地方安装的开关按扭，可以共同控制的同一设备的电源。

上面电路图中，K1和K3就是普通的双控开关，中间的开关比较特殊，称为“中途开关”（或叫“中途掣开关”、“双路换向开关”）。

在别墅、错层等大面积房型，或一些公共场所中，可能会有一个电器（常见为照明电器）需要在三个甚至更多位置进行通断控制。

中途开关就是为了满足这种需求而设计的。

三个位置控制一个电器，需要两只双控开关加一只中途开关；(如无也可用双联开关代替) 四个位置控制一个电器，需要两只双控开关加两只中途开关；五个位置控制一个电器，需要两只双控开关加三只中途开关，以此类推。

今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

单控
一灯一控：接线的要点就是零线进灯，火线进开关，不管是几个开关控制一个灯，开关都是控制火线的通断。

一灯双控
一灯双控：2个单联双控开关，L为公共点，两个开关的L1L2相连即可，交叉连接亦可。

一灯三控
一灯三控：2个单联双控开关中间加一个单联多控，也可以买个四触点的中途开关。

一灯四控
一灯四控：2个单联双控开关中间加2个单联多控开关，学会了一灯四控，五六七...再多控都不在话下，原理都是一样的。

一开加五孔的接线
一开加五孔：这种开关有两种接法，一种是开关控制5孔插座，一种是不控制插座。

如上图插座的L点接的单联双控的L点，这种接法不控制插座。

第二种接法
五孔插座的L点接单联双控开关的L1，这种是全控接法，开关控制灯和插座。

喜欢的点个赞吧。

单联双控和双联双控及三联双控开关接线图
单联双控和双联双控及三联双控开关接线图
单联双控开关主要用于两地控制；比如我们家中卧室的灯，即在卧室门口可以控制又在卧室床头可以控制，如下图所示：K1安装在卧室门口，K2安装在床头，两个开关均可单独控制卧室灯的开关状态。

图中灯处于接通状态，不管K1的1与2接通还是与3接通、K2总有一个开关位置与其接通使灯回路接通、也总有一个位置与其不接通使灯回路不通；不管不管K2的1与2接通还是与3接通、K1也是如此。

如果卧室的灯还需在客厅来控时，这时卧室的灯就是三地来控制，在上图两单联单刀双控开关之间串联一个单联双刀双控开关如下图所示：K1和K3是两个单联单刀双控开关，K2是一个单联双刀双控开关，K2的双刀的动作是同步的要1和2接通时两刀全是1和2接通、要1和3接通时两刀全是1和3接通，K2与K1和K3串联在一起、不管三个开关各自在任何位置均可独立控制卧室灯的开关状态，从而实现三地控制。

如果在K1与K3之间串联N个单联双刀双控开关则可实现对灯N+2个不同地方控制。

双联双控开关其实就是两个单联双控开关组合在一个开关面板上，实现两个灯的两个不同地方控制，如下图所示：实物操作面板如下图所示（与双联单控开关面板一样，只是内部接线端子不一样，双联单控开关实现的是两个灯在同
一地方控制）：
三联双控开关是三个单联双控开关组合在一个开关面板上，实现三个灯的两个不同地方控制，如下图所示：
实物开关如下图所示（与三联单控开关面板一样，只是内部接线端子不一样，三联单控开关实现的是三个灯在同一地方控制）：。

电工必备｜双控开关三控开关及日光灯接线图1、双控开关接线图
2、三控开关原理
3、日光灯接线图：照明线路的连接，两个开关控制一盏灯火线必须经过开关，零线接灯螺口上。

日光灯接线图，火线必须经过开关，镇流器。

4、双联双控开关接线图
5、开关接线图一
6、双控开关接线图二
7、双控开关接线图三
看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。

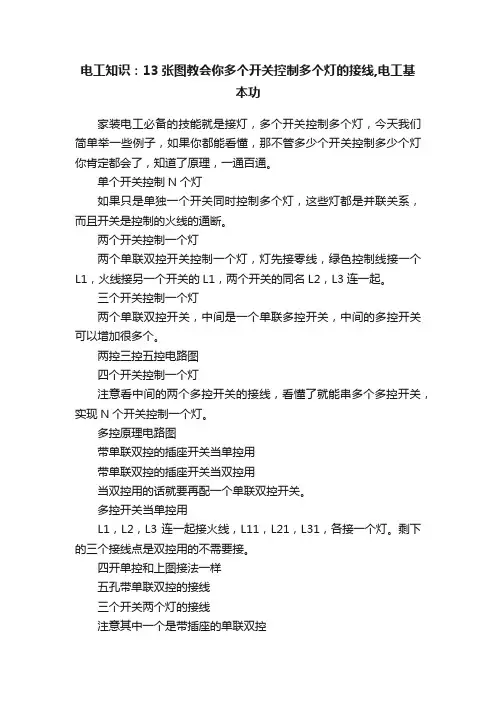

电工知识：13张图教会你多个开关控制多个灯的接线,电工基
本功
家装电工必备的技能就是接灯，多个开关控制多个灯，今天我们简单举一些例子，如果你都能看懂，那不管多少个开关控制多少个灯你肯定都会了，知道了原理，一通百通。

单个开关控制N个灯
如果只是单独一个开关同时控制多个灯，这些灯都是并联关系，而且开关是控制的火线的通断。

两个开关控制一个灯
两个单联双控开关控制一个灯，灯先接零线，绿色控制线接一个L1，火线接另一个开关的L1，两个开关的同名L2，L3连一起。

三个开关控制一个灯
两个单联双控开关，中间是一个单联多控开关，中间的多控开关可以增加很多个。

两控三控五控电路图
四个开关控制一个灯
注意看中间的两个多控开关的接线，看懂了就能串多个多控开关，实现N个开关控制一个灯。

多控原理电路图
带单联双控的插座开关当单控用
带单联双控的插座开关当双控用
当双控用的话就要再配一个单联双控开关。

多控开关当单控用
L1，L2，L3连一起接火线，L11，L21，L31，各接一个灯。

剩下的三个接线点是双控用的不需要接。

四开单控和上图接法一样
五孔带单联双控的接线
三个开关两个灯的接线
注意其中一个是带插座的单联双控
应急电源逆变装置接线
触摸开关的接线
学会了以上的接线，熟悉了原理，扩展一下思维，其他的组合接线也能随手接来。
