一灯单控、一灯双控、一灯三控、一灯多控照明电路图之欧阳家百创编

一灯单控；双控；三控；四控的实物接线图解加我进交流群工具教程资料今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。

简单来说就是火线接开关，开关另一端接灯，灯的另一端接零线。

双控灯：我们单独拿两个双控开关和一个照明灯来举例介绍。

1、控开关接线柱一般标有'L'，'L1'，'L2'。

当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

2、我们以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

3、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。

4、最后留出的火线与零线接上插头就完成了整个双控开关的接线。

5、为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。

三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。

大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。

零线去灯，火线进开关。

四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。

一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。

零线进插座的N，地线进接地。

开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。

开关的L1出去进灯上面。

这种接线方式就是一开五孔，开关控制灯，插座也有电。

单控、双控以及三控开关高清接线图，电工收藏！
一般我们熟知的有单控、双控以及三控开关。

单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。

电老虎网（电气产品“选型、预算、询价、采购”首选平台）
双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。

通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

电老虎网（电气产品“选型、预算、询价、采购”首选平台）
三控开关是指三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。

如果没有的话，可以用双开代替。

本期，电老虎网（电气产品“选型、预算、询价、采购”首选平台）将分享多种常见的开关接线图，欢迎收藏，留以备用。

下面小编给大家分享一些，自己收藏的建筑行业资料，希望对你有帮助。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图时间：2021.03.12 创作：欧阳文双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可欧阳文创编单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可欧阳文创编单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可欧阳文创编欧阳文创编单联双控开关接线图、单联多控开关接线原理图/比较图欧阳文创编单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。

时间：2021.03.12 创作：欧阳文。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图一开单揑;…牛灯只■書一牛祥■耳生阳■畀•用* 单控开关HAT*L2UItL1L311XHfttilHM闸■的-三控开芙-・用寢三牛堆方控■-牛罐样韵开关叫■申逮开美”ft ”一开事!5开其一輕用程网ST MAWAS4HA型.中奪.S*t(i：a控钏一牛樂器・需對荷只一井瑕控开关加一只一拥多揑开关；色几X己茫打一宀田埠.二監趣共一F饭托尹龙.二H 卢M打戸乂. 爻推*如220V-开多控——个灯开关去悝制.实现多地栓制. 参橙开类播拔B!双控开关接线图22OV'LI L2**R只一开就控再芟彌醫只一开疹燈畀关火t*L一开期控：一初・菱樽牛畀罠盖用■・竇琨出口耳草再崎歼罠農■用划一・灯，■曲一幵握臂暨堆奔关播慢图三控开关接线图J-TN□光灯接线图双联双控开关接线图•照明线路的连接*■*■•・*・■*・・■■■■■*■ ・•・■■■«$ n ■ ■i 两个开关控制•盏灯［ ：火线必须经过开关* $1零线接灯头螺口上。

i N9 a-i ■ ! 4»Ei<-iaii-awF ■ +i- a 4 « ■ ai- a »-F 4■ kririmbiial N#AbriAiiribii*bn ■ im Ai arinhiirraa ■ h■ nMH 光灯接线图,火线必须貯过开・■! Sb !+-H ■B I + --H Bb I + r¥< BP !*-SJ++ -*!■!•______ rv^vxx ________镇逹器o起輝越日光灯85当K1掖到1检＜2扳到Hi 比电路犊舐电斶:;此窃 爲報动任何一个开羌，祸將使軌路斷开,电灯恿凤在开关也和驱之间任禽点接入飓刀孜掷开关母便斑以实现三地控制” K17K2ZK3处于團①状态时,电路是断开辿遼时无说扳动那一亍幵是都謔便电路接邇^Kl/K2/K3处于图②拔懑时，电路是接通的，这时羌益扳动那一'T ■开关都能便电路斷幵开关接线图一oK\a-： t»_-l。

单控、双控和三控开关的施工示意图、电路示意图和开关接线
图
大家在装修过程的水电改造阶段，插座和开关是最基本的电路改造项目。

其中，开关的设计要相对复杂一些，尤其是涉及到单控、双控和三控乃至多孔开关的情况下。

那么，单控、双控和三控开关究竟是如何实现的呢？
秀巢网小编下面就结合具体的施工示意图、电路示意图和开关接线图来分别聊一下：
一开单控开关
一开单控开关是最为常见的需求，最简单的就是一进卧室，把卧室的主灯打开，这就是一个最简单的一开单控开关了。

施工示意图如下：
电路图示意如下：
开关接线图如下：
一开双控开关
最常见的需求就是：一进卧室，在门边把主灯开关打开，然后躺到床上以后，不用下床，直接在床头的一侧就能把主灯关掉。

这就需要运用到两个一开双控开关了。

施工示意图如下：
电路图示意如下：
开关接线图如下：
一开三控开关
最常见的需求就是：一进卧室，在门边把主灯开关打开，然后躺到床上以后，不用下床，直接在床头的左侧或右侧都可以把主灯关掉。

这就需要在两个一开双控开关的基础上，再加一个中途开关了。

施工示意图如下：
电路图示意如下：
开关接线图如下：
一开三控开关又叫一开多控开关，所谓“多”的意思，就是可以在很多个地方控制同一盏灯，理论上，“多”可以做到无穷个，哪怕是分别在100个地方分别安装一个开关来控制同一盏灯都没问题的，不过，这种情况下，需要用到2个一开双控开关和100-2=98个中途开关而已。

最全的开关接线图，单控、双控、三控都在这里，老电工都收
藏了
作为一名电工，日常中各种各样的开关线路几乎都会遇到，为了大家更容易看懂各种开关的线路，今天给大家整理了各种开关线路图方便大家了解学习。

一、一开单控开关接线图
打开今日头条，查看更多图片
二、二三开连体单控开关接线图
三、四开连体单控开关接线图
四、一开五孔单控插座接线图
五、二开五孔单控插座接线图
六、一开双控开关接线图
七、二三开单控开关接线图
八、四开单控开关接线图
九、一开五孔单控插座接线图
十、二三开双控开关接线图
十一、一开多控开关接线图
十二、两开多控开关接线图
十三、三开多控开关接线图。

今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

单控
一灯一控：接线的要点就是零线进灯，火线进开关，不管是几个开关控制一个灯，开关都是控制火线的通断。

一灯双控
一灯双控：2个单联双控开关，L为公共点，两个开关的L1L2相连即可，交叉连接亦可。

一灯三控
一灯三控：2个单联双控开关中间加一个单联多控，也可以买个四触点的中途开关。

一灯四控
一灯四控：2个单联双控开关中间加2个单联多控开关，学会了一灯四控，五六七...再多控都不在话下，原理都是一样的。

一开加五孔的接线
一开加五孔：这种开关有两种接法，一种是开关控制5孔插座，一种是不控制插座。

如上图插座的L点接的单联双控的L点，这种接法不控制插座。

第二种接法
五孔插座的L点接单联双控开关的L1，这种是全控接法，开关控制灯和插座。

喜欢的点个赞吧。

电工知识：单控灯、双控灯、三控灯、四控的实物图解,值得收
藏
大家好我是小豆，首先天下所有父亲节日快乐，今天分享几个家装常用的电路，首先就是单控灯，一个开关控制一个灯，火线进开关L，L1出来进灯。

零线直接进灯。

有朋友问如果开关有三个接线柱怎么接，其实三个接线柱，火线也是进L，L1去灯也可以，L2去灯也可以。

双控灯：家装或者办公楼广泛运用，那么双控灯如何接线那？断路器出线进开关L，另一个开关的L出线进灯，开关中间的L1 -L1 L2---L2连接在一起就可以了，这里小豆给大家说明L1 L2 交叉连接也可以实现双控灯的功能。

三控灯：三控灯与双控灯最大的区别就是中间的开关，大家发现中间开关有六个接线柱，我们需要将触点连接，L11 --L22 L21----L12。

三控灯接线要领就是中间的开关两边的还是双控开关。

四控灯：两边的双控开关，中间的两个开关是多控开关（中途开关）。

接线的时候一定注意多控开关连线。

一开五孔：开关控制灯：首先插座L进火线，N进零线，中间地线。

开关接线，我们从插座的L并联一根线去开关的L，L1出来进灯，零线直接进灯。

一开五孔，开关控制插座：火线进开关的L，L1出来进插座的L，零线直接进插座。

中间地线。

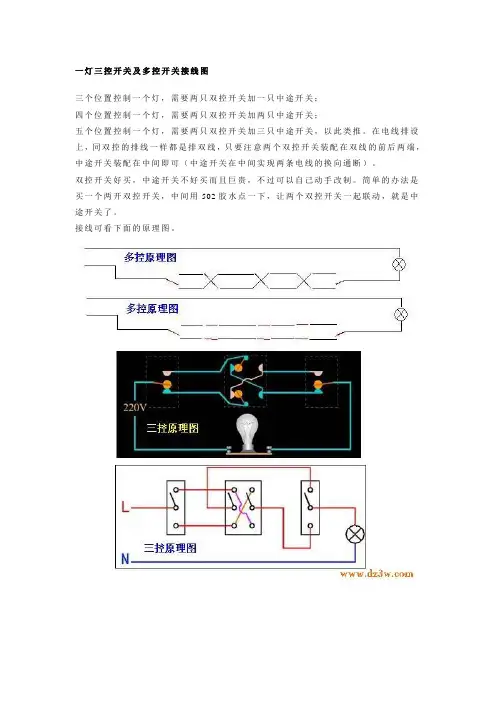

一灯三控开关及多控开关接线图
三个位置控制一个灯，需要两只双控开关加一只中途开关；
四个位置控制一个灯，需要两只双控开关加两只中途开关；
五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。

1、应用场景：你家里有段楼梯，楼梯上要装一盏灯照明，并且，楼上楼下要分别装一个开关，控制这盏灯。

那个你就需要双控开关电路实现。

双控开关电路图如下：
（说明：以下图中k1、k2、k3、k4表示开关，
L1表示灯泡，
实心点表示开关基点，
空心点表示线路触电，
红线表示电流的路径
箭头表示电流的方向）
双控开关电路图说明：
对开关k1来说，后面总有一条线是通的，所以k1可以控制电灯。

对开关k2来说，前面总有一条线是通的，所以k2可以控制电灯。

2、应用场景：也许你家里是三室一厅的方子，客厅要装一盏灯照明，并且，在三个房间都要，控制这盏灯。

那个你就需要三控开关电路实现。

在一灯双控的基础上拓展下思维，来个一灯三控，
三控开关电路图如下：
三控开关电路图说明：
对开关k3来说，前面总有一条线是通的，后面总有一条线是通的，所以k3可以控制电灯。

其他三控开关电路图说明：
其他三控开关电路图1
以下两幅图是上面一幅图的解释说明。

3、三控开关电路3
以下两幅图是对上面这幅图的解释说明
3、应用场景：也许你家里搬到了白宫，（房子可就多了）客厅要装一盏灯照明，并且，在每个个房间都要，控制这盏灯。

那个你就需要多控开关电路实现。

再在一灯三控的基础上拓展下思维，一灯多控，多控开关电路图如下：
多控开关电路图说明：
对开关k4来说，前面总有一条线是通的，后面总有一条线是通的，所以k4可以控制电灯。

4、在双控、三控和多控电路中，使用到了一刀双掷和双刀双掷开关，大致模型如下：。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢9单联双控开关接线图、单联多控开关接线原理图/比较图仅供学习与交流，如有侵权请联系网站删除谢谢10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。

一张图看懂：单控，双控，三控，多控，开关接线
一开单控开关（一个开关控制一盏灯）
一开双控开关（两个开关控制一盏灯）
一开多控开关（多个开关控制一盏灯）
一开五孔单控插座（开关控制灯泡不控制插座）
一开五孔单控插座（开关控制插座）
二开三开单控开关（一个开关控制一个灯）
二开三开连体单控（一个开关控制一个灯）
二开三开双控开关（双控做单控使用）
二开五孔单控
二开多空开关
三开多控开关
四开单控开关
四个开关控制一个灯，5个开关控制一个灯
看电线颜色，区分零火线：
1.火线L：红色，黄色，绿色
2.零线N：蓝色，黑色
3.地线PE：黄绿双色线
以上看色识线的方法，仅供参考，实际区分应该用试电笔测试，区分零火线。

照明线路的控制方式（一灯双控）（多灯双控）
照明线路的控制方式
1单灯单控方式
单灯单控式,就是一个单控开关控制一盏照明灯的线路,它是室内照明线路中最常用的一种控制线路,例如厨房、卫生间的照明控制线路,不需要多个控制开关,只需在门口处设置一个单控开关对照明灯进行控制即可,如图所示。

单灯单控控制方式
2多灯单控方式一
多灯单控式,就是一个单控开关控制多盏用明灯的亮灭,或者对多个房间的照明灯进行控制,这种控制线路多用于室内装饰射灯对多个房间的照明灯进行控制,这种控制线路多用于室内装饰射灯的地方,如图所示
多灯单控控制方式
3.单灯多控方式
单灯多控式，就是使用多个控制开关对一盏照明灯进行控制，所采用的控制开关多为双控或三控开关。

这种控制线路一般用于需要多个方位对一盏照明灯进行控制的地方,例如客厅、卧室等地,如图所示
单灯多控控制方式
提示
客厅的空间较大,需要在住户门口和卧室门口各设置一个开关对客厅内的照明灯进行控制,这样住户也可在卧室门口控制客厅的照明灯;而
卧室需要在门口和床头各设置一个开关,这样住户可在出入卧室或床上时对照明灯进行控制。

4多灯多控方式
多灯多控式,就是用一个多控开关,对多个照明灯进行控制该控制线路一般用于家庭的走廊、客厅或需要多控开关对多个照明灯进行控制的环境中,如图所示。

多灯多控控制方式。

电工知识：一灯单控；双控；三控；四控的实物接线图解，值得收藏大家好我是小豆，最近有很多朋友问家里卧室和床头如何安装双控灯，今天小豆总结单控；双控；三控；四控；一开五孔，开关控制插座，开关控制灯，下面我们来看图：一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。

（这里说明无论几控开关控制火线）。

双控灯：两个开关控制一盏灯，大家看火线进开关的L，然后两个开关的L1-----L1 L2---L2 连接起来，L1----L2 连接也是一样的。

大件对照图中，双控灯走线的话线管里面串3根线，L1 L2 双控线， L去灯上面的火线。

回路。

三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。

大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。

零线去灯，火线进开关。

四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。

一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。

零线进插座的N，地线进接地。

开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。

开关的L1出去进灯上面。

这种接线方式就是一开五孔，开关控制灯，插座也有电。

一开五孔：开关即控制插座也控制灯，零线进插座的N,同时并联一根零线去灯上面，让灯和插座同时得到一个零线。

既然开关控制灯，控制插座我们就让火线进开关的L，然后开关的L1出来分别进灯和插座的L。

这种接线方法就可以实现开关控制灯和插座。

大家看今天我们都说了什么内容，首先一个开关控制一个灯，两个开关控制一盏灯，三个开关控制一盏灯，四个开关控制一盏灯，一开五孔开关控制灯，一开五孔开关控制插座。

电工知识：14张图教会你多个开关控制多个灯的接线，电工基
本功
家装电工必备的技能就是接灯，多个开关控制多个灯，今天小编简单举一些例子，如果你都能看懂，那不管多少个开关控制多少个灯你肯定都会了，知道了原理，一通百通。

开关控制插座接线图
单个开关控制N个灯
如果只是单独一个开关同时控制多个灯，这些灯都是并联关系，而且开关是控制的火线的通断。

两个开关控制一个灯
两个单联双控开关控制一个灯，灯先接零线，绿色控制线接一个L1，火线接另一个开关的L1，两个开关的同名L2，L3连一起。

三个开关控制一个灯
两个单联双控开关，中间是一个单联多控开关，中间的多控开关可以增加很多个。

两控三控五控电路图
四个开关控制一个灯
注意看中间的两个多控开关的接线，看懂了就能串多个多控开关，
实现N个开关控制一个灯。

多控原理电路图
带单联双控的插座开关当单控用
带单联双控的插座开关当双控用
当双控用的话就要再配一个单联双控开关。

多控开关当单控用
L1，L2，L3连一起接火线，L11，L21，L31，各接一个灯。

剩下的三个接线点是双控用的不需要接。

四开单控和上图接法一样
五孔带单联双控的接线
三个开关两个灯的接线
注意其中一个是带插座的单联双控
应急电源逆变装置接线
触摸开关的接线
学会了以上的接线，熟悉了原理，扩展一下思维，其他的组合接线也能随手接来。
