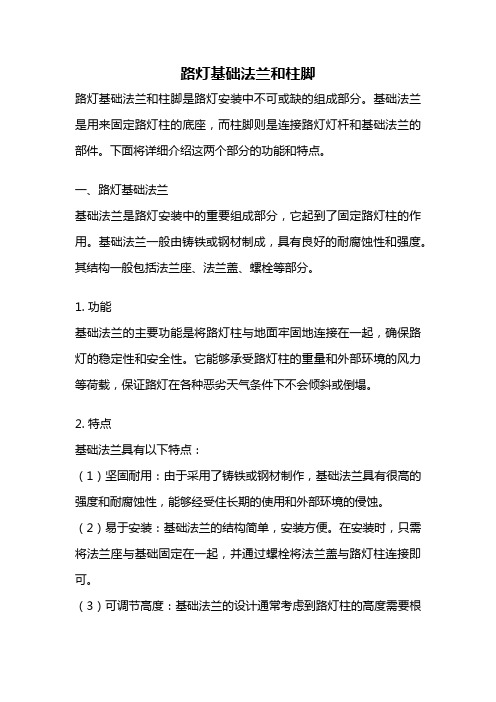

路灯基础锚固螺栓制作与安装

路灯基础法兰和柱脚路灯基础法兰和柱脚是路灯安装中不可或缺的组成部分。

基础法兰是用来固定路灯柱的底座，而柱脚则是连接路灯灯杆和基础法兰的部件。

下面将详细介绍这两个部分的功能和特点。

一、路灯基础法兰基础法兰是路灯安装中的重要组成部分，它起到了固定路灯柱的作用。

基础法兰一般由铸铁或钢材制成，具有良好的耐腐蚀性和强度。

其结构一般包括法兰座、法兰盖、螺栓等部分。

1. 功能基础法兰的主要功能是将路灯柱与地面牢固地连接在一起，确保路灯的稳定性和安全性。

它能够承受路灯柱的重量和外部环境的风力等荷载，保证路灯在各种恶劣天气条件下不会倾斜或倒塌。

2. 特点基础法兰具有以下特点：（1）坚固耐用：由于采用了铸铁或钢材制作，基础法兰具有很高的强度和耐腐蚀性，能够经受住长期的使用和外部环境的侵蚀。

（2）易于安装：基础法兰的结构简单，安装方便。

在安装时，只需将法兰座与基础固定在一起，并通过螺栓将法兰盖与路灯柱连接即可。

（3）可调节高度：基础法兰的设计通常考虑到路灯柱的高度需要根据实际情况进行调整，因此一般具有一定的高度调节范围，以满足不同场地的需求。

二、路灯柱脚柱脚是连接路灯灯杆和基础法兰的重要部件，它起到了传递负荷和稳定路灯的作用。

柱脚一般由铸铁或钢材制成，具有较高的强度和稳定性。

1. 功能柱脚的主要功能是传递路灯负荷到基础法兰，确保路灯稳定地立在地面上。

它能够承受路灯本身的重量以及外部环境的荷载，并通过基础法兰将这些力传递到地面上，保证路灯的安全性和稳定性。

2. 特点柱脚具有以下特点：（1）强度高：柱脚一般由铸铁或钢材制成，具有很高的强度和稳定性，能够承受路灯的重量和外部环境的荷载。

（2）连接灵活：柱脚连接灯杆和基础法兰的方式一般采用螺栓连接，可以灵活调整和拆卸，方便安装和维护。

（3）抗腐蚀性强：柱脚经过防腐处理，能够抵御外界环境的侵蚀，延长使用寿命。

路灯基础法兰和柱脚是路灯安装中不可或缺的组成部分。

基础法兰通过固定路灯柱，保证路灯的稳定性和安全性；柱脚则连接灯杆和基础法兰，传递负荷并稳定路灯。

路灯地脚螺栓数量及大小标准
螺栓的强度要求：螺栓的强度应满足设计要求，一般要求螺栓的抗拉强度不低于4.8级。

螺栓的强度要求与灯杆的重量和风压等因素有关，需要根据实际情况进行计算。

M16、M20的地脚螺栓一般来说高度在500mm到700mm大约采用的为主,数量4根,钢板厚度:定位钢板3mm、5mm,基座法兰盘10mm。

地脚螺栓采用优质钢材(A3)加工而成,顶端放50mm螺牙,并配上4只螺母4只垫片,下端以R100弯折150mm,整个基础共4根螺栓。

螺栓的长度应根据灯杆的尺寸和安装环境进行设计,最小不应小于100mm。

此外,螺栓头和螺母的六角尺寸应符合国家标准。

路灯照明工程安装施工方案及工艺方法一、安装施工方案：1.前期准备工作：（1）确定照明工程的需求和范围；（2）编制相关的工程规划和设计图纸；（3）制定详细的工期计划和施工方案；（4）组建合适的施工队伍，并进行技术培训。

2.基础施工：（1）完成现场勘查和测量，确定灯杆位置；（2）根据设计图纸，挖掘灯杆基础孔，保证基础孔的深度和直径符合要求；（3）按照设计要求，在基础孔内浇筑混凝土，使用振捣机器对混凝土进行振实处理；（4）在混凝土未完全凝固前，安装预埋部件，包括灯杆基础螺栓和电缆管路。

3.灯杆安装：（1）根据设计要求和现场施工图纸，确定灯杆的安装位置；（2）使用灯杆安装机械设备将灯杆直立于基础孔中；（3）调整灯杆的水平度和垂直度，并使用固定螺栓将灯杆与基础牢固连接。

4.电缆敷设：（1）根据设计要求，开挖电缆沟槽，并确保沟槽的宽度和深度满足要求；（2）在电缆沟槽中铺设电缆，保证电缆的整齐排列和合理敷设；（3）使用电缆固定夹等固定装置，将电缆固定在沟槽中；（4）对电缆进行绝缘处理，确保电缆的安全和可靠性。

5.光源安装：（1）根据设计要求，选择适合的光源类型和规格；（2）将光源安装在灯头中，并使用螺母和垫片进行紧固；（3）调整光源的角度和光强度，确保照明效果满足要求；（4）连接光源与电缆，测试光源的亮度和功耗。

6.调试和验收：（1）对整个照明系统进行测试和调试，确保每个灯具都可以正常工作；（2）检查照明系统的电缆连接和防水密封性能；（3）进行亮度和功率测试，确保照明效果符合设计要求；（4）经过测试和调试后，进行照明系统的正式验收，确保工程质量合格。

二、工艺方法：1.严格按照工程设计要求进行施工，确保灯具数量、功率和位置满足照明效果要求；2.在挖孔和浇筑基础时，使用合适的机械设备和工具，确保基础的牢固和稳定；3.在安装灯杆和调整灯杆位置时，使用水平仪和垂直仪等仪器工具，确保灯杆的垂直度和水平度；4.在敷设电缆时，选择质量好、绝缘性能好的电缆，确保电缆的安全可靠；5.在灯具安装和调试时，使用专业的工具和装置，确保灯具连接牢固，光源角度和光强度符合要求；6.在整个工程进行调试和验收时，可以使用专业的测量仪器和测试仪器，确保照明系统的正常工作和性能符合要求；7.施工过程中要做好安全防护工作，保证施工人员和周围环境的安全。

路灯基础安装施工方案一.项目概况本项目为某城市道路路灯基础安装工程，工程范围包括道路全长约5公里，两侧各需安装路灯约100盏，共计200盏路灯。

工程内容主要包括路灯基础施工、路灯杆及灯具安装、电缆敷设及接线等。

工程总投资约500万元，计划工期为3个月。

二.编制依据1.国家及地方相关法律法规、规范和标准；2.施工图纸及设计文件；3.施工现场实际情况；4.施工经验及类似工程案例。

三.施工组织设计1.施工组织架构（1）项目指挥部：负责整个工程的组织、协调、管理和决策；（2）施工项目部：负责现场施工管理、协调、监督和验收；（3）施工队伍：负责具体施工任务；（4）材料供应部：负责材料采购、运输和保管；（5）质量安全管理部：负责工程质量和安全监督；（6）工程技术部：负责技术指导、图纸会审和技术交底；（7）财务部：负责工程款的支付和结算。

2.人员配置项目经理：1人，负责项目全面工作；施工员：2人，负责现场施工管理；安全员：1人，负责现场安全监督；质量员：1人，负责工程质量监督；材料员：1人，负责材料采购和保管；施工队伍：若干，负责具体施工任务。

3.施工进度计划（1）施工准备阶段：1个月；（2）路灯基础施工阶段：1个月；（3）路灯杆及灯具安装阶段：1个月；（4）电缆敷设及接线阶段：1个月；（5）验收阶段：1个月。

4.施工方法及工艺（1）施工准备：进行现场踏勘，制定施工方案，办理施工手续，搭建临时设施；（2）路灯基础施工：采用现浇混凝土基础，预埋地脚螺栓；（3）路灯杆及灯具安装：采用吊车吊装，现场组装；（4）电缆敷设及接线：采用直埋敷设方式，接线箱内接线；（5）验收：按照设计文件和规范要求进行验收。

四.施工工艺1.路灯基础施工工艺（1）定位：根据设计图纸，现场放出基础坑位置；（2）挖坑：采用人工或机械挖坑，坑深符合设计要求；（3）垫层：铺设碎石或砂垫层，找平；（4）钢筋制作：按照设计要求制作钢筋；（5）模板制作：采用木模板或钢模板；（6）混凝土浇筑：采用现场搅拌，一次性浇筑；（7）养护：覆盖湿布，保持湿润，养护时间不少于7天；（8）预埋地脚螺栓：在混凝土浇筑前，按设计位置预埋地脚螺栓。

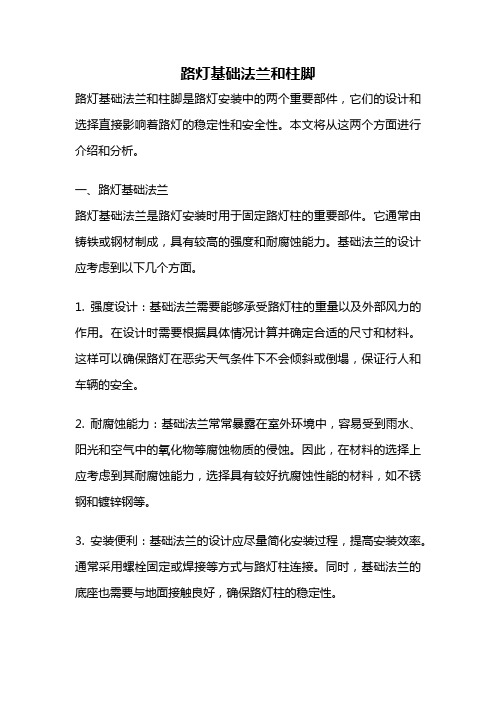

路灯基础法兰和柱脚路灯基础法兰和柱脚是路灯安装中的两个重要部件，它们的设计和选择直接影响着路灯的稳定性和安全性。

本文将从这两个方面进行介绍和分析。

一、路灯基础法兰路灯基础法兰是路灯安装时用于固定路灯柱的重要部件。

它通常由铸铁或钢材制成，具有较高的强度和耐腐蚀能力。

基础法兰的设计应考虑到以下几个方面。

1. 强度设计：基础法兰需要能够承受路灯柱的重量以及外部风力的作用。

在设计时需要根据具体情况计算并确定合适的尺寸和材料。

这样可以确保路灯在恶劣天气条件下不会倾斜或倒塌，保证行人和车辆的安全。

2. 耐腐蚀能力：基础法兰常常暴露在室外环境中，容易受到雨水、阳光和空气中的氧化物等腐蚀物质的侵蚀。

因此，在材料的选择上应考虑到其耐腐蚀能力，选择具有较好抗腐蚀性能的材料，如不锈钢和镀锌钢等。

3. 安装便利：基础法兰的设计应尽量简化安装过程，提高安装效率。

通常采用螺栓固定或焊接等方式与路灯柱连接。

同时，基础法兰的底座也需要与地面接触良好，确保路灯柱的稳定性。

二、路灯柱脚路灯柱脚是连接路灯灯杆和基础法兰的部件，起着承载和固定作用。

它的设计也需要考虑以下几个方面。

1. 材料选择：路灯柱脚通常采用钢材进行制作，以确保足够的强度和稳定性。

常见的材料有碳素钢和不锈钢等。

选择合适的材料可以延长路灯的使用寿命和抗腐蚀能力。

2. 结构设计：路灯柱脚的结构设计应考虑到承重和稳定性。

一般来说，柱脚的底座需要与基础法兰连接，通过螺栓等固定方式确保稳定性。

柱脚的形状也需要根据具体情况进行设计，如圆柱形、多棱柱形等，以提高抗风能力。

3. 表面处理：为了增强路灯柱脚的抗腐蚀能力和美观性，常常需要对其进行表面处理。

常见的表面处理方式有镀锌、喷塑等，可以形成一层保护层来防止腐蚀。

总结起来，路灯基础法兰和柱脚是路灯安装中不可或缺的两个部件。

它们的设计和选择需要考虑强度、耐腐蚀能力、安装便利性等因素。

只有合理设计和选择适当材料的基础法兰和柱脚，才能确保路灯的稳定性和安全性，为行人和车辆提供良好的照明效果。

太阳能路灯基础(地笼)规格太阳能路灯基础（地笼）施工规格基础施工说明一、螺栓1.1地脚螺栓采用优质钢材（A3）加工而成，顶端放50mm螺牙，并配上4只螺母4只垫片，下端以R100弯折150mm，整个基础共4根螺栓。

1.2用Ø6圆钢将4根螺栓焊接成正方形。

1.3上端螺牙应统一超出水平面50mm，施工前螺牙应用透明胶带裹好，以防水泥浆砂粘上，导致不便拧固螺母。

螺栓下端弯向一致对外。

1.4穿线管应与电瓶或市电电缆方向一致。

二、钢筋网与混凝土2.1此基础为钢筋混凝土结构，按《建筑地基基础设计规范》GBJ7-89等标准设计。

2.2水泥的标号应在425#以上，基础底部垫层不低于50mm，钢筋保护层混凝土厚度不小于50mm，混凝土强度等级不低于C18（200kgf/cm2），地基要注意施工保养。

2.3本基础顶面应和水平面一致。

三、避雷接地装置与电缆穿线管3.1避雷接地极采用1根40×δ4mm的扁铁条1.2m，上端打Ø10.5的孔，并且连接绝缘铝线0.5m，两端用扎头扎好，扎头孔径为10.5，接地扁铁条放在基础中间Ø130范围内，下端超出基础50mm，上端超出50mm，此工作切不可疏忽。

接地电阻应小于10Ω。

3.2电缆穿线管Ø25以上，可用PVC管，也可用镀锌钢管以R180弯折而成。

四、其它事项4.1本基础适用于地基承载力设计值f≥60KPa（f≥6tf/m2）和最大风力不超过11级的地区，但在山区和f<60KPa的软弱地基的地区，地质状况比较复杂时，应由当地勘察设计单位确定，本公司提供的“基础构造配筋示意图”仅供参考。

4.2本基础应征得土建部门认可后，才能施工。

4.3本基础规格比较适合于机器钻坑的基础，如果是人工挖坑，可以按照情况将基础边长加长一些、高度减一些。

混凝土基础锚固地脚螺栓方法混凝土基础锚固地脚螺栓是常用于锚固框架结构件的主要结构件。

锚固地脚螺栓的安装可以采用两种方法：预制混凝土基础和涂料加固形成的混凝土基础。

针对预制混凝土基础，地脚螺栓的安装方法主要包括：在预制混凝土基础的特定位置，根据设计规范，利用沉钉凿，在混凝土基础中按照螺栓的尺寸和深度钻凿洞；然后，将地脚螺栓插入钻孔中，利用拧紧螺栓将框架结构强度良好地固定到地面。

针对涂料加固形成的混凝土基础，地脚螺栓安装方法则主要是：将涂料加固结构的混凝土基础固定到地面上，在螺栓的固定位置上打模数个小孔，然后，将螺栓插入小孔中，再用拧紧螺栓，将框架结构固定牢固地拉到地面上。

2-路灯基础锚固螺栓制作与安装路灯基础锚固螺栓制作与安装报验申请表工程名称：双牌县双电路提质工程致：湖南中湘建设工程监理咨询有限公司（监理单位）我单位已完成了A01-A20路灯基础锚固螺栓制作与安装工作，现报上该工程报验申请表，请予以审查和验收。

附件： 1、隐蔽工程检查记录 1份2、分项工程（检验批）质量验收记录 1份承包单位（章）项目经理日期年月日审查意见：项目监理机构总/专业监理工程师日期路灯基础锚固螺栓制作与安装检验批质量检验记录表工程名称双牌县双电路提质工程施工单位湖南省第二工程有限公司单位工程名称道路工程分部工程名称照明工程分部分项工程名称路灯基础锚固螺栓制作与安装验收部位A01-A20路灯施工与质量验收规范的规定施工单位检查记录监理单位验收记录主控项目1 钢筋的品种、级别、规格和数量符合设计及规范要求2 受力钢筋力学性能符合设计及规范要求3 钢筋化学成分等专项检测符合设计及规范要求4 受力钢筋的弯钩、弯折符合设计及规范要求5 绑扎箍筋符合设计及规范要求6 纵向受力筋的连接方式符合设计及规范要求7 钢筋机械连接头、焊接接头的力学性能符合设计及规范要求检查项目允许偏差（mm）检查结果一般项目钢筋安装外观符合国家标准cjj1-2008的规定符合设计及规范要求钢筋加工1 钢筋调直符合设计及规范要求2受力钢筋成型长度+5，-10-3-75 3 4-64 4 2-4 3 箍筋尺寸0，-3-1-3-2-1-21-3-1钢筋连接1 接头位置和数量符合国家标准cjj1-2008的规定符合设计及规范要求2 钢筋机械连接头、焊接外观质量符合设计及规范要求3 钢筋机械连接头、焊接的接头符合设计及规范要求4 绑扎搭接符合设计及规范要求钢筋成型与安装1配置两排以上受力筋时钢筋的排距±5 2 4-34 1 2 1-42-3 2 受力筋间距±10 4-38 6-71 5 6-44 3 箍筋间距±20112 4 8-1-911116-7 4 保护层厚度±5 2 3-5-3-44 5 4 2-4Cjj1-2008路灯基础锚固螺栓制作与安装报验申请表工程名称：双牌县双电路提质工程致：湖南中湘建设工程监理咨询有限公司 （监理单位）我单位已完成了A20-A43路灯基础锚固螺栓制作与安装工作，现报上该工程报验申请表，请予以审查和验收。

第六章施工程序和主要施工方法第一节电气总体程序要求1、应按规定的施工及施工规范、质量评定标准以及标准图集施工。

2、电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。

3、灯基础浇注，路灯安装，电气系统穿电缆，控制柜安装，系统调试，通电实验。

第二节各工序流程及主要施工方法一、工序流程施工中采用以下流程：定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收二、施工方法1、定灯位：按照施工图及现场情况，以灯位间距为35米为基准确定路灯安装位置2、挖沟及埋管：以距路基石50cm为中心，开挖宽30cm深50cm电缆管预埋沟，按照施工图纸预埋相应的电缆管3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)、《热喷涂金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011)的有关规定。

4、敷设电缆：应符合下列要求1)电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰;2)电缆的固定、间距、弯曲半径应符合规定;3)电缆接头良好，绝缘应符合规定;4)电缆沟应符合要求，沟内无杂物;5)保护管的连接、防腐应符合规定;5、路灯安装规定1)同一街道、公路、广场、桥梁的路灯安装高度(从光源到地面)、仰角、装灯方向宜保持一致。

2)基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。

浇制钢筋混凝土基础前必须排除坑内积水。

3)灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。

4)灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：5)在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。
