建筑制图期中考试题

11建筑建筑制图与识图期中考试姓名分数一.判断题（每题1分,共5分）1.垂直于V面地平面在V面上地投影为一反映实形地线框（）2.一五边形平面平行于W面,则五边形平面内一点在V面投影不在V面地投影内（）3.两点位于某一投影面地同一垂直投射线上,则两点一定为重影点（）4.一般位置直线不可能有三个投影面上投影长度相等地情况出现（）5.平行于投影面地直线,在该投影面上有积聚性（）二.选择题（每题2分,共10分）6.长方体上地所有棱线间都. （）A．相互垂直 B．相互平行 C．相互垂直或平行 D．既不平行也不垂直7.三面正投影图中,每个投影图各反映其中地四个方向地情况,则H面是（）A．上下.左右 B．上下.前后 C．左右.前后 D．不确定8.下列形体中不属于平面体地是（）A．正方体B．长方体C．三棱锥D．圆锥台9.长方体地每一个棱角均可以看作一点,则其中一点B地V.W投影共同反映了B点（）A．在形体上地左右位置以及B点到W面地距离B．在形体上地前后位置以及B点到W面地距离C．在形体上地前后位置以及B点到V面地距离D．在形体上地上下位置以及B点到H面地距离10.下列空间直线地投影中为正平线地是（ ）三.作图题11.作出下面平面地第三面正投影图,并注明是何种位置直线.（10分）12.已知三角型ABC 及其上一点K 地V 面投影,求点K 地其余投影.（10分）bac ca kb●A B C D13.作出下列形体地三面正投影.（10分）14.作出下列形体地三面正投影.（10分）11建筑期中考试测量试卷姓名分数一.填空1.经纬仪地使用包括. . . .2.竖直角地范围是.3.望远镜位于盘左位置,将望远镜视线抬高,使视线处于明显地仰角位置,如果此时竖盘读数小于90°,则该竖直度盘为注记；如果此时度盘读数大于90°,则竖直度盘为注记.4.经纬仪地主要轴线有. . . .5.进行水平角观测时,采用盘左.盘右取平均值地方法可消除,, .6.进行竖直角测量时,采用盘左.盘右取平均值地方法可消除.7.采用测回法测水平角,若测四个测回,各测回盘左起始方向水平度盘读数应配置为. . . .二.名词解释8.竖直角9.竖盘指标差三.计算建筑构造试题姓名班级一.选择题（每题2分,共36分,将答案填写在序号前地括号中,填在其他地方无效）（）1.砌筑粘土砖墙时,为保证墙体地强度,考虑地震力地影响,加强墙体地整体性,一般选用不低于（）地砖和不低于（）地砂浆砌筑.A.MU7.5地砖M1地砂浆B.MU7.5地砖M2.5地砂浆C.MU7.5地砖M5地砂浆D.MU7.5地砖M7.5地砂浆（）2.砖墙地微小尺寸多以砖地（）为基数A.砖地厚度B.砖地宽度C.砖地长度D.根据需要确定（）3.勒脚地高度,一般应（）A.距室外地坪500mm以上B.距室外地坪500mm以上,同时还应兼顾建筑地立面效果,可以做到窗体或更高些C.距室内地坪500mm以上D.距室内地坪500mm以上,同时还应兼顾建筑地立面效果,可以做到窗体或更高些（）4.下列关于散水地说法不正确地是（）A.散水宽度应大于房屋挑檐宽200mmB.散水宽度应大于房屋基础底外缘宽200mmC.散水宽一般应不小于600mm,加宽递增200mmD.湿陷性黄土地带多采用800-1000mm宽（）5.对于实铺地面和垫层,防潮层应做在（）最好A.做在不透水性垫层下60mm处B.做在与室内地面相平处C.做在室内地坪以下60mm处D.做在室内地坪以上60mm处（）6.对不透水性地面和垫层,相邻地面有高差时防潮层地设置应（）A.在各自地面标高下设置水平防潮层B.在较高地面标高下设置水平防潮层C.在较低地面标高下设置水平防潮层D.在各自地面标高下设置水平防潮层还需在其间接触土壤一侧设置垂直防潮层（）7.外窗台地坡度应（）A.大于1%B.1-3%C.3-5%D.大于5%（）8.过梁折断是由于（）A.过梁高度偏小,刚度不够B.过梁材料承载力差,强度不够C.窗间墙地支撑力不足D.支撑梁端地面积偏小,应力集中（）9.对墙端长度无过高要求地是（）A.平拱B.弧拱C.半圆拱D.尖拱（）10.做钢筋砖过梁时,洞口宽不能超过（）A.1200mmB.2000mmC.2400mmD.3000mm（）11.烟道外壁厚度在华北地区为（）A.120mmB.240mmC.370mmD.任意（）12.基础必须断开地是（）A.伸缩缝B.沉降缝C.抗震缝D.以上均需断开（）13.复梁式楼板指地是（）A.只有一个梁B.仅在一个方向设梁C.在两个方向设梁D.在两个方向设梁,次梁放在主梁上（）14.安装预制楼板时,当板间缝隙为20-60mm时,应（）A.用细石混凝土灌缝B.加设2根直径为8-10mm地钢筋用细石混凝土灌缝C.加设3根直径为10-12mm地钢筋用细石混凝土灌缝D.加设3根直径为10-12mm地钢筋或按设计计算配置钢筋骨架,用细石混凝土灌缝.（）15.预制板搁置在砖墙上时,搁置长度为（）并坐M5水泥砂浆20mm 厚.A.80mmB.100mmC.230mmD.360mm（）16.踢脚板地高度是（）A.100-150B.500C.900D.1200-2100（）17.雨篷地排水坡应为（）A.1%B.3%C.5%D.任意坡度（）18.阳台栏杆地高度一般应为（）A.900mm B .1000 C.1050 D.1200mm二.填空题（每两空1分,共7分）1.为了与圈梁组成一空间骨架,构造柱地位置就应与圈梁走向相适应,即应在. . . . . 设置.2.圈梁是构造措施.作用是加强砖造建筑地和 ,以抵抗由于或或引起地变形和开裂.3.梁板式楼板结构形式有 . 和井梁式三种.三.判断题（每题1分,共8分）1.楼板除了起承重作用外,还对房屋起着水平分隔地作用2.复梁式楼板中板搁置在主梁上,主梁搁置在次梁上3.无梁楼板指地是直接支承在墙或柱上地楼板4.预制混凝土楼板装配时楼板间要紧密排列,板缝不得超过10mm5.防潮层地作用是隔断水分上升,保护墙体在地面以上免受毛细水侵害,同时也阻止潮气向室内散发6.圈梁.构造柱地混凝土等级不低于C157.结构类型不同时时应设置沉降缝8.气温变化.地基下沉不匀.地震冲击都会引起建筑开裂甚至破坏四.简答题（共19分）1.简述圈梁地布置位置（9分）2.简述梁与墙地连接构造（5分）3.画出瓷砖地面构造剖面图,标明各层次名称（5分）建筑施工技术试题姓名分数一.填空题（每空1分,共20分）1.砌筑砂浆有多种,水泥.砂.水组成___________；石灰膏.砂.水组成___________；水泥.石灰膏.砂.水组成___________；它们组成地共同点是都含有________和___________.2.灰土垫层是用__________和粘性土拌和均匀,然后分层夯实而成地.3.砖砌体地施工工艺包括抄平________.________.__________.__________.__________.勾缝和清理墙面. 4.实心砖墙地组砌形式有___________.__________.__________.__________.__________.5.砖砌体总地质量要求是：__________.__________.__________._____________.一、选择题（每题2分,共30分）（）1．对于水泥砂浆和强度等级不小于M5地水泥混合砂浆,砂地含泥量不应超过______%.A．3 B．5 C．7 D．10（）2．采用混合砂浆砌筑时,应将生石灰熟化成石灰膏,熟化时间不少于______天.A．3 B．5 C．7 D．10（）3．砌筑前砖要浇水润湿,普通粘土砖地含水率宜为___%.A．5---10 B．10—15 C．15—20 D．20--25（）4.普通粘土砖地丁面尺寸是______mm.A. 240×115B. 240×53C. 115×53D. 53×53（）5．下列哪项不是皮树杆上应刻画地内容.A．砖缝厚度B．门窗洞口标高C．预埋件标高D．基础转角位置（）6.当纵横墙交接处不能同时砌筑时,应留斜槎,当墙高3.3米,留斜槎地长度不宜小于.A.1.1mB.1.56mC.2.2mD.3.3m（）7．砂浆宜采用机械搅拌,拌和时间自投料完算起不得少于_____min.A．1 B．1.5 C．2 D．3（）8．脚手架地宽度一般为____米.A．1.0—2 B．1.5—2.0 C．2.0—2.5 D．2—3.0（）9．架设安全网时,其伸出墙面地宽度不应小于____米,外口要高于里口____米.A．1, 0.5 B．2, 0.5 C．1, 1 D．2, 1（）10．用于清水砖墙表面勾缝地工具是.A．溜子B．瓦刀C．抿子D．摊灰尺（）11.砖大放脚基础第一皮砖用______.A. 丁砌B. 顺砌C. 一顺一丁D.梅花丁（）12.半砖墙地实际厚度为_____mm.A．110 B．115 C．120 D．125（）13.砖墙水平灰缝地砂浆饱满度至少达到____以上 .A．90% B.80% C.75% D.70%（）14．要砌筑180厚地砖墙采用_______地组砌方法.A．一顺一丁式B．沙包式C．三顺一丁式D．两平一侧式（）15.下列砌筑方式中,不能用于一砖墙地砌筑方法是____.A.一顺一丁B.梅花丁C.全顺式D.三顺一丁三.简答题（每题10分,共20分）1.脚手架地基本要求是什么？2.简述皮数杆地制作依据.内容.作用和摆放位置.。

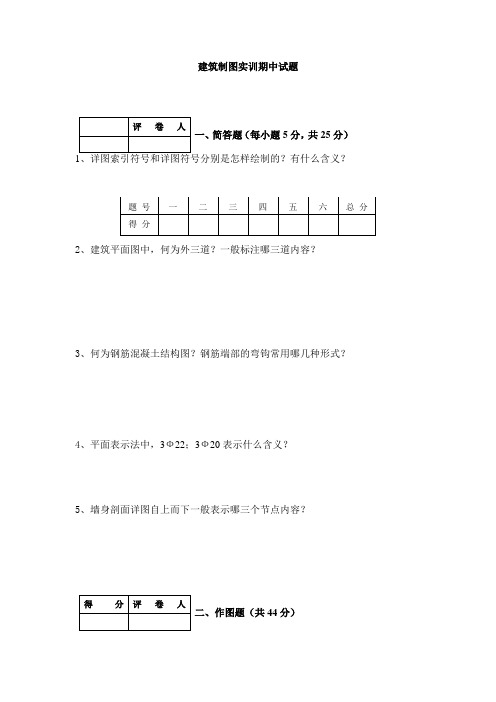

建筑制图实训期中试题
评卷人 一、简答题（每小题5分，共25分）
1、详图索引符号和详图符号分别是怎样绘制的？有什么含义？
2、建筑平面图中，何为外三道？一般标注哪三道内容？
3、何为钢筋混凝土结构图？钢筋端部的弯钩常用哪几种形式？
4、平面表示法中，3Ф22；3Ф20表示什么含义？
5、墙身剖面详图自上而下一般表示哪三个节点内容？
得
分 评卷人 二、作图题（共44分）
题 号 一 二 三 四 五 六 总 分 得 分
1、作出1-1剖面图（12分）
2、作出1-1、2-2剖面图（1-1剖面图8分，2-2剖面图12分，共20分）
3、作出1-1剖面和2-2断面图（1-1剖面和2-2断面图各6分,共12分）
得分评卷人
三、根据已知条件和要求，完成建筑立面图（14分）
1、在立面图中，标注出各部分的标高，具体标高值如下表。

（8分）
名称屋檐
底面雨篷
底面
门洞
顶面
勒脚左侧窗
洞顶面
左侧窗
台面
右侧窗
洞顶面
右侧窗
台面
2、在窗图例中按实际可能画出开启方向符号。

（6分） 左侧窗：上下推拉窗
右侧窗：单扇外开上悬窗
得
分 评卷人 四、五、根据楼梯1-1剖面图及二层楼梯平面图，补全楼梯底层和顶层平面图（底层平面图9分,顶层平面图8
分,共17分）
标高/m 3.600 2.400 2.100 0.130 2.400 0.900 3.000 2.100。

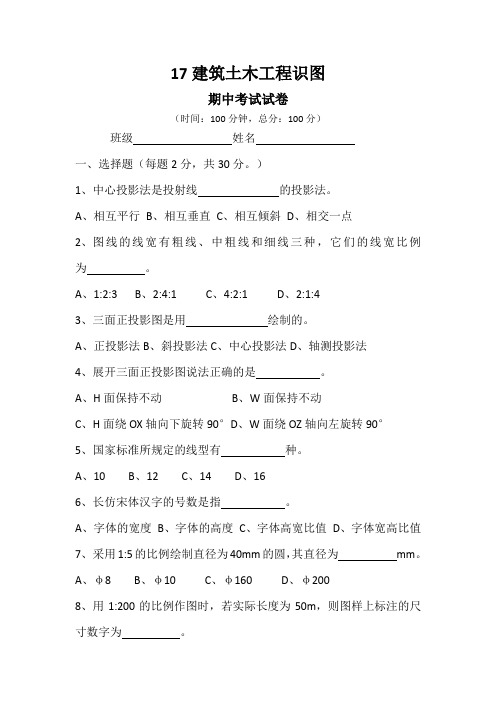

17建筑土木工程识图期中考试试卷（时间：100分钟，总分：100分）班级姓名一、选择题（每题2分，共30分。

）1、中心投影法是投射线的投影法。

A、相互平行B、相互垂直C、相互倾斜D、相交一点2、图线的线宽有粗线、中粗线和细线三种，它们的线宽比例为。

A、1:2:3B、2:4:1C、4:2:1D、2:1:43、三面正投影图是用绘制的。

A、正投影法B、斜投影法C、中心投影法D、轴测投影法4、展开三面正投影图说法正确的是。

A、H面保持不动B、W面保持不动C、H面绕OX轴向下旋转90°D、W面绕OZ轴向左旋转90°5、国家标准所规定的线型有种。

A、10B、12C、14D、166、长仿宋体汉字的号数是指。

A、字体的宽度B、字体的高度C、字体高宽比值D、字体宽高比值7、采用1:5的比例绘制直径为40mm的圆，其直径为mm。

A、φ8B、φ10C、φ160D、φ2008、用1:200的比例作图时，若实际长度为50m，则图样上标注的尺寸数字为。

A、250mmB、2.5mC、10000mmD、50000mm9、国家标准规定尺寸线。

A、可用轮廓线代替B、可用轴线代替C、可用中心线代替D、不可用认可图线代替10、绘图铅笔有软硬之分，下列铅笔最硬的是。

A、HB、BC、2HD、2B11、绘图时不能作为画图线工具的是。

A、丁字尺B、三角板C、比例尺D、模板12、手工绘制工程图的底图时，常用的工具和用品是。

A、三角板、圆珠笔、钢笔B、丁字尺、三角板、圆规、铅笔C、曲线板、直尺、圆珠笔D、三角板、分规、描图笔13、空间点A到的距离等于空间点A的x坐标。

A、H面B、V面C、W面D、轴测投影面14、若空间点的两个投影在不同的投影轴上，则第三面投影必在。

A、第三条投影轴上B、某一投影面上C、原点D、不确定15、不是国家标准规定的文字的高度是mm。

A、3B、5C、7D、10二、填空题（每空1分，共20分）1、投影法分和平行投影法。

《建筑制图》期中考试试题1.《房屋建筑制图统一标准》（GB/T50001-2001 ）中规定，图纸幅面的规格有（）种。

（）A.4B.5（正确答案）C.6D.82.关于图纸标题栏说法不正确是（）。

A.标题栏的边长有200mm或240mm两种尺寸B.标题栏可分五个区C.标题栏设在图样的右下角或下部D.标题栏设在图框线外侧（正确答案）3.图线的宽度有粗线、中粗线和细线三种，他们的线宽比例为（）A.1： 2： 4B.2： 4： 1C.4： 2： 1（正确答案）D.2：1：44.国家标准所规定的线型有（）种。

A.10B.12C.14（正确答案）D.165.不是国家标准规定的文字的高度是（）mm.（）A.3（正确答案）B.5C.7D.106.长仿宋体汉字的号数是指（）A.字体的宽度B.字体的高度（正确答案）D.字体宽高比值C.字体高宽比值7.采用1:5的比例绘制一个直径为40mm的圆时，其绘图直径为（）mm.（）A.C8（正确答案）b.doc.ei60D.©2008.用1:200的比例作图时，若实际长度为50m，则图样上标注的尺寸数字为（）A.250mmB.2.5mC.10000mmD.50000mm（正确答案）9.国家标准规定尺寸线（）A.可用轮廓线代替B.可用轴线代替C.可用中心线代替D.不可用任何图线代替（正确答案）10.图样上尺寸数字代表的是（）A.图样上线段的长度B.物体的实际大小（正确答案）C.随比例变化尺寸D.图线乘比例的长度11.中心投影法是投射线（）的投影法。

（）A.相互平行B.相互垂直C.相互倾斜D.相交一点（正确答案）12.三面正投影图是用（）绘制的。

（）A.正投影法（正确答案）B.斜投影法C.中心投影法D.轴测投影法13.在三面正投影图中正立面图反映形体的（）A.长度和宽度B.长度和高度（正确答案）C.宽度和高度D.空间角度14.展开三面正投影图说法正确的是（）A.H面保持不动B.W面保持不动C.H面绕OX轴向下旋转90° （正确答案）D.W面绕OZ轴向左旋转90°15.空间点入到（）的距离等于空间点A的x坐标。

(建筑制图)试题及答案一、选择题1. 下列哪个软件适用于建筑制图？A. PhotoshopB. AutoCADC. ExcelD. Word答案：B. AutoCAD2. 在CAD软件中，图层的作用是什么？A. 控制线段的颜色B. 控制线段的粗细C. 控制线段的显示与隐藏D. 控制线段的长度答案：C. 控制线段的显示与隐藏3. 建筑制图中的比例尺是什么意思？A. 表示具体尺寸的标注B. 表示图纸上图形与实际尺寸之间的比例关系C. 表示建筑物的总体尺寸D. 表示建筑物的平面布局答案：B. 表示图纸上图形与实际尺寸之间的比例关系二、填空题1. CAD是什么的缩写？答案：计算机辅助设计（Computer-Aided Design）2. 建筑制图中常用的标准比例尺有哪几种？答案：1:50、1:100、1:200等3. 建筑制图中的平面图通常包括哪几个方面？答案：布局图、立面图、剖面图等三、简答题1. 什么是建筑制图？答案：建筑制图是通过图纸、符号和标注等方式，将建筑设计方案转化为可实施的施工图纸的过程。

2. 建筑制图的主要步骤有哪些？答案：建筑制图主要包括构思、绘制平面图、标注尺寸和文字、绘制立面图和剖面图等步骤。

3. 建筑制图中，常用的图形符号有哪些？答案：常用的图形符号有墙体、门窗、家具、电气设备等，它们通过特定的图形标识在图纸上表示相应的建筑元素。

四、综合题请根据以下要求，绘制一张简单的建筑平面图。

要求：绘制一个长方形的建筑平面图，包括四堵墙体、两个门和四个窗户。

答案：(请参照以下示意图)墙体：使用直线工具绘制四个相互连接的直线，形成长方形。

门：在建筑平面图中选择门的位置，绘制与墙体相连的矩形。

窗户：在建筑平面图中选择窗户的位置，绘制与墙体相连的矩形。

注意：在绘制过程中，请根据实际尺寸选择合适的比例尺，并标注尺寸。

通过以上试题及答案，希望能为您提供一些关于建筑制图的基础知识及技巧。

建筑制图作为建筑设计的重要环节，对于项目的实施和沟通起着至关重要的作用。

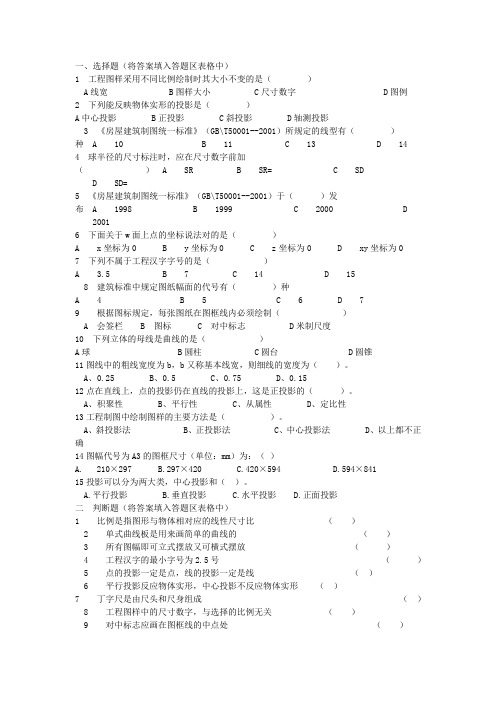

一、选择题（将答案填入答题区表格中）1 工程图样采用不同比例绘制时其大小不变的是（）A线宽B图样大小C尺寸数字D图例2 下列能反映物体实形的投影是（）A中心投影B正投影C斜投影D轴测投影3 《房屋建筑制图统一标准》（GB\T50001--2001）所规定的线型有（）种 A 10 B 11 C 13 D 144 球半径的尺寸标注时，应在尺寸数字前加（） A SR B SR= C SDD SD=5 《房屋建筑制图统一标准》（GB\T50001--2001）于（）发布 A 1998 B 1999 C 2000 D 20016 下面关于w面上点的坐标说法对的是（）A x坐标为0B y坐标为0C z坐标为0D xy坐标为07 下列不属于工程汉字字号的是（）A 3.5B 7C 14D 158 建筑标准中规定图纸幅面的代号有（）种A 4B 5C 6D 79 根据图标规定，每张图纸在图框线内必须绘制（）A 会签栏B 图标C 对中标志D米制尺度10 下列立体的母线是曲线的是（）A球B圆柱C圆台D圆锥11图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为（）。

A、0.25B、0.5C、0.75D、0.1512点在直线上，点的投影仍在直线的投影上，这是正投影的（）。

A、积聚性B、平行性C、从属性D、定比性13工程制图中绘制图样的主要方法是（）。

A、斜投影法B、正投影法C、中心投影法D、以上都不正确14图幅代号为A3的图框尺寸（单位：mm）为：（）A.210×297B.297×420C.420×594D.594×84115投影可以分为两大类，中心投影和（）。

A.平行投影B.垂直投影C.水平投影D.正面投影二判断题（将答案填入答题区表格中）1 比例是指图形与物体相对应的线性尺寸比（）2 单式曲线板是用来画简单的曲线的（）3 所有图幅即可立式摆放又可横式摆放（）4 工程汉字的最小字号为2.5号（）5 点的投影一定是点，线的投影一定是线（）6 平行投影反应物体实形，中心投影不反应物体实形（）7 丁字尺是由尺头和尺身组成（）8 工程图样中的尺寸数字，与选择的比例无关（）9 对中标志应画在图框线的中点处（）10 圆规与分规的作用是画圆的工具（）11 图纸的短边置于垂直方向的为横式图幅（）12 用圆规画圆时，应将钢针与铅芯调至等长位置（）13相互平行的图线中，其最小间距是0.7mm （）14写长仿宋体的要领是“满锋匀劲”（）15比例宜注写在图名的右侧，字的基准线取平（）16一般位置直线的投影不反映直线对投影面倾角的真实大小。

11建筑建筑制图与识图期中考试姓名 ___________ 分数一、判断题(每题1分，共5分)1、 垂直于V 面的平面在V 面丄的投影为一反映实形的线框 ()2、 一五边形平面平行于W 面，则五边形平面内一点在V 面投影不在V 面的投 影内()两点位于某一投影面的同一垂直投射线丄，则两点一定为重影点 ) 一般位置直线不可能有三个投影面上投影长度相等的情况出现 ) 平行于投影面的直线，)选择题(每题2分，共10分)6、 长方体丄 ()A.相互垂直 不平行也不垂直 三面正投影图屮， ()A.上下、左右、 下列 ) A.正方体锥台3、 (4、 ( 5 、 7、的所有棱线B.相互平行在该投影面丄有积聚性C. 相互垂直或平行D.既每个投影图各反映其屮的四个方向的情况，则H 面是 B.上下、前后 形体C.左右、前后 不属于平面D.不确定 体的是B.长方体C.三棱锥D.圆9、长方体的每一个棱角均可以看作一点，则其屮一点B 的V 、W 投影共同反映 了B 点()A. 在形体上的左右位置以及B 点到W 面的距离B. 在形体上的前后位置以及B 点到W 面的距离C. 在形体丄的前后位置以及B 点到V 面的距离D. 在形体上的上下位置以及B 点到H 面的距离三、作图题11、作出下血平面的第三面正投影图，并注明是何种位置真线。

（10分）12、已知三角型ABC及其上一点K的V面投影，求点K的其余投影。

（1（）分）10(下列空间直线的）投影屮为正平线的是13、作出下列形体的三面正投影。

（10分）14、作出下列形体的三面正投影。

（10分）11 建筑期中考试测量试卷一、填空1、经纬仪的使用包括___________ 、_________ 、_________ 、 ________ O2、竖直角的范围是________________ o3、望远镜位于盘左位置，将望远镜视线抬高，使视线处于明显的仰角位置，如果此时竖盘读数小于90。

建筑制图与试图 期中考试_____________ 学校2018/2019 学年第 一 学期与识图》期中考试试卷一、 判断题（共10分）1、 在三面正投影图中，侧立面图能反映形体的尺寸是宽和高。

（）2、 三个投影面展开时，保持不变的是 H 投影面。

（）3、点的Y 坐标，反映了该点到 H 投影面的距离。

（）4、点P 在直线AB 上, AP:PB=1 : 3,则在直线的H 面投影上，ap:pb=l: 3。

（）5、比例1:5为放大比例。

（）6、 图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离，不宜小于 10mm 平行排列的尺寸线的间距，宜为7〜10mm 并应保持一致。

（）7 .已知点A 坐标为（0,0,5 ）,点A 的空间位置在 Z 轴。

（） 8、 大写拉丁字母不能用于定位轴线编号的是I 、O Z 。

（）9、 标注球的半径时，应在尺寸数字前加注符号 R 。

（） 10、 侧面投影能反映形体上下、左右的位置关系。

（）二、 单选题（每小题2分，共20分） 1、 点的两面投影连线与相应投影轴的关系是（）A 、垂直B 、平行C 、相交D 、异面2、 已知点A 坐标为（7, 8, 12）,点A 坐标为（5, 9, 18）,则A 在B 的（ ）A 、左后上B 、右前下C 、右后下D 、左后下3、 在建筑平面图中，位于2和3轴线之间的第一根附加轴线的正确表达 为（）。

(y\(2/\ A7vyvy(A )(B )(C )(D )4、 在下列的图幅规格中，幅面最大的是（A. AOB.A1C.A2D. A4 5、 坡度为1: 5的意思是（ ）A.斜坡的高度与坡长度的比值B.C.斜坡高度与水平方向尺寸的比值D.6、左图为已知正视图，识选择其合适的左视图。

(A)(C )(D)班级学号 姓名 得分）水平方向尺寸与坡长度的比值 水平方向尺寸与斜坡高度的比值7、 下列不属于空间两直线的位置关系的是 ______________ 。

建筑专业2014—2015 学年第 一 学期 期中考试试卷 一、单选题（每题3分，共60分） 1. 根据《房屋建筑制图统一标准》（GB/T50001-2001）工程字体采用（ ）。

A 、宋体 B 、长仿宋体 C 、黑体 D 、楷体 2. 建筑工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（ ）。

A 、4：2：1 B 、3：2：1 C 、5：2：1 D 、1：1：1 3. 采用1:50比例作图，图形上标注的尺寸为100mm ，则物体的实际尺寸为（ ）。

A 、100mm B 、5000mm C 、500mm D 、50000mm 4. 工程图纸一般是采用___________原理绘制。

（ ）。

A 、中心投影法 B 、平行投影法 C 、斜投影法 D 、正投影法 5. 在三面正投影图中，H 面投影反映物体的（ ）。

A 、左、右和前、后方位 B 、左、右和上、下方位 C 、前、后和上、下方位 6. 直线AB 的V 、H 面投影均反映实长，该直线为( )。

A.水平线 B.正垂线 C.侧平线 D.侧垂线 7. 已知点A(10，10，10)，点B(10，10，50)，则( )产生重影点。

A.在H 面 B.在V 面 C.在W 面 D.不会 8. 三个投影面两两相交线，OX ，OY ，OZ 称为 ，他们相互 ，三个投影轴相交于一点O ，称为 。

A.投影面、平行、原点 B.投影轴、垂直、中心 C.投影轴、垂直、原点 D.投影线、平行、中心 9. 平行投射线垂直于．．．投影面的称为（ ）。

A.正投影法 B.平行投影法 C.中心投影法 D.斜投影法 10. 在制图中，把光源称为投射中心；表示光源的称为投射线；落影的平面称为（ ）。

A.投影 B.投影面 C.投射法 D.投影图 11. 在三面投影体系中，呈水平位置的投影面称为 ，用字母 表示。

A.正立投影图，H B.侧立投影图，W C.侧立投影图，V D.水平投影图，H12. 已知点B坐标为（3，5，7），其中“3”表示B点到( )的距离。

建筑制图复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
