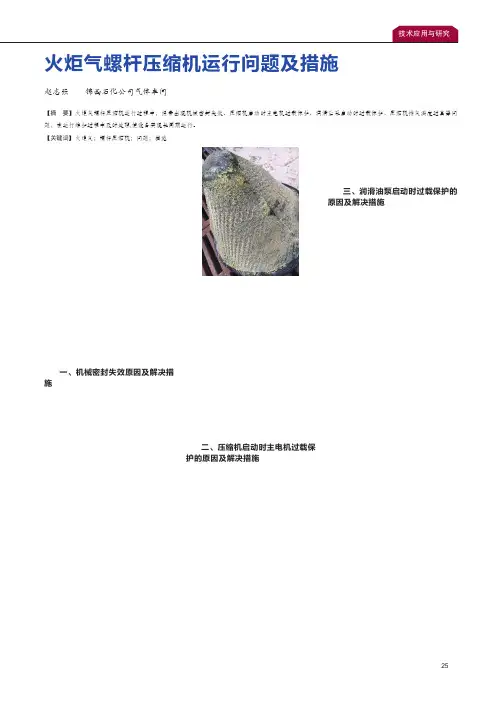

火炬气螺杆压缩机振动故障分析及改造

大型工艺螺杆压缩机振动分析及解决措施作者：杨士栋来源：《中国化工贸易·下旬刊》2017年第02期摘要：本文针对大型工艺螺杆压缩机在出厂试车实验过程中存在震动现象的发生原因进行简要分析，并提出针对问题发生原因提出几点解决措施，以期为大型工艺螺旋杆压缩机振动问题的有效解决提供参考依据。

关键词：大型工艺螺杆压缩机；震动；解决措施随着科学技术水平的提升，螺杆压缩机各项性能均显著提升，但是由于发展时间较短，在检修维护问题上还存在很多的不足之处，而螺杆压缩机振动不仅会造成严重事故，严重时也会造成人员伤亡现象的发生，因此，有效解决大型工艺螺杆压缩机出现的振动问题具有重要的社会意义。

1 大型工艺螺杆压缩机螺杆压缩机作为容积式压缩机的一种，与往复式压缩机的工作原理相同，都是通过一对相互啮合并按照一定传动比进行反向旋转的阴阳转子在旋转时，所产生具有周期性的变化实现吸入、压缩、介质排出的过程。

螺杆压缩机的吸气口和排气口虽然在表面来看是处在对角线的位置，但是进排气方位的实际却是上进上排方式，基于此，螺旋压缩机的螺杆长度、外形、排气口形状是决定螺杆压缩机压力的直接因素。

2 螺杆压缩机振动原因分析在现场对三台存在振动问题的火炬气回收螺杆压缩机进行振动测试与分析，发现压缩机入口端轴的水平方向的振动频率烈度最大，最大值为11.9mm/s，停机值在11.2mm/s左右，而根据机组正常标准是振动烈度的运行限制在7.1mm/s，停机值为11.2mm/s，本机组属于严重超标状态，如不能及时、有效解决，不仅会使机组运行存在安全问题，也会大幅度降低机组使用寿命。

因此，本文对螺杆压缩机振动原因通过振动频谱分析可知，机组转速频率的4倍频分量为199Hz，而电机的工作转频较小。

螺杆式压缩机运行和啮合过程与齿轮传动相类似，基于此季，根据齿轮的振动特征对螺杆压缩机振动情况进行类比分析可知，振动频率主要是由4倍频为阴阳转子的啮合频率，而螺杆压缩机的阴、阳转子啮合不良都会就有可能导致4倍频分量过大，使机组产生振动现象。

表2—5压缩机异常振动的原因及解决方法二、压缩机声音异常的原因及解决方法(见表2—6)表2—6压缩机声音异常的原因及解决方法三、压缩机异常过热的原因及解决方法(见表2—7)六、压缩机油路供油异常的原因及解决方法(见表2—10) 表2—10压缩机油路供油异常的原因及解决方法八、压缩机易损件寿命短的原因及解决方法(见表2—12) 压缩机易损件寿命短的原因及解决方法九、压缩机出现折断与断裂的原因及解决方法(见表2～13) 表2—13压缩机出现折断与断裂的原因及解决方法十、压缩机出现着火和爆炸的原因及解决方法(见表2—14) 表2—14压缩机出现若火和爆炸的原因及解决方法第四节活塞式压缩机的检修活塞式压缩机的检修工作，是确保压缩机正常运行的必要手段，也是压缩机使用单位经常碰到的大量重复性的工作。

合理地使用、维护和有计划地进行检修，会使压缩机经常保持应有精度和效能，从而，对保证安全、充分发挥生产能力、确保产品质量、提高企业经济效益都具有重要的意义。

一、压缩机检修管理(一)压缩机的检修的内容1．日常维修为了保证压缩机的正常运行，在压缩机运行中应经常密切注视压缩机各级压力分配情况，并及时发现不正常的声响、过热、振动和气路、润滑、冷却系统等处出现的一些故障。

及时给予排除和修理。

2．小修压缩机的小修一般在机器运行500～800h进行一次，检修内容可根据日常保养中发现的情况和下列项目中选择进行检修。

、(1)清洗滤清器。

P(2)检查进、排气阀、安全阀、压力调节器、减荷阀的动作是否灵敏可靠。

(3)检查压缩机连杆等运动件和各部位的螺栓、垫片的紧固情况，必要时应更换。

(4)检查压力表指示是否正确。

3．中修压缩机的中修一般在机器运行5000～8000h后进行一次，中修内容可根据小修中发现的情况和下列项目进行检修。

(1)检修或更换易损零部件。

如填料密封元件、活塞环和气阀部件等。

(2)校验压力表、安全阀、压力调节器和减荷阀的动作是否灵敏可靠及所有阀门的密封性应进行检查。

螺杆压缩机振动原因分析1前言螺杆压缩机是一种容积型、回转式压缩机,它具有许多活塞压缩机无法比拟的优点。

近年来,随着转子齿型和其它结构的不断改进,各方面性能在逐步提高,机型种类也在不断增多,容量范围和使用范围也越来越大,特别是在中型制冷装置上,是取代活塞压缩机具有发展前景的一种机型。

但是,由于螺杆压缩机作为一种新型的压缩机,在检修维护保养方面,还缺乏成熟的经验与资料。

笔者结合这几年来在螺杆机的维护保养方面的工作经验和实践,就螺杆制冷压缩机在使用过程发生的振动问题,进行分析,找出解决振动的方法,从一个侧面为搞好螺杆压缩机的维护保养进行了探讨。

2问题的提出该螺杆压缩机组用于江苏金浦集团钟山化工有限公司冷冻装置,为双螺杆式,机组型号为LG20A200Z,由武汉冷冻机厂生产制造,主要技术指标见表1。

螺杆机自投入运行以来一直运行平稳,但前一段时间,压缩机出现振动情况,而且随着时间推移,机组振动的幅度也越来越大,不但严重影响到机组的正常运行,而且还多次由于振动造成有关管路脱焊,从而造成跑氨事故的发生,已直接危及到整套装置的正常运行和操作人员的人身安全,螺杆压缩机的振动问题已到了非解决不可的地步。

3原因分析3.1分析有可能产生振动的原因为了使分析更有针对性,我们对机组的振动情况进行了检测,测点(主要分布在轴承处)分布如图1所示。

检测结果显示,机组③④两测点处的振动较大,且振幅从大到小的排列次序为③④②①,这充分说明机组的振动是由螺杆机头引起的。

在详细查阅了有关资料及产品说明书,掌握了机组的工作原理及其结构的基础上,对机组的振动原因进行了全面的分析和探讨,认为引起螺杆机组振动的原因有以下几种可能:(1)机组操作不当,吸入过量的润滑油和制冷剂液体;(2)压缩机与电机轴线错位偏心;(3)压缩机地脚螺栓松动或螺帽松动;(4)机组与管道的固有频率相同而产生振动;(5)压缩机与电机联轴节由于敲击变形,传动芯子磨损等因素,联轴器组合件产生偏重,静平衡被破坏;(6)机组内部的阴阳转子在运转中受到了不平衡力的作用。

螺杆压缩机的振动故障分析及处理措施摘要：随着我国整体社会经济水平的提高，石油化工企业得到了很大程度的发展，并且对各个方面也有着较高的要求。

就从目前情况看来，在我国石油化工企业实际生产过程中最经常使用的设备就是螺杆压缩机，这种设备可以对气体进行有效的压缩，其实际的运行状态与压缩机组整体的安全性、可靠性及生产效率之间有着紧密的联系。

所以，相关管理人员要对螺杆压缩机予以足够重视，并且对这种设备振动故障进行有效分析，进而才能够采取有效的措施来进行处理。

关键词：螺杆压缩机；振动故障；润滑油；机组前言：通过实际调查发现，越来越多的科学技术和先进设备被不断的研发出来，在各个领域实际运用过程中可以得到良好的效果，石油化工企业在炼油过程中使用的各种炼油装置会产生一定程度的尾气，这些尾气当中也含有较多的颗粒性杂质。

为了能够对炼油装置产生的含有颗粒的尾气进行有效运输，相关管理人员要对螺杆压缩机进行充分应用，在应用过程中还要对其出现振动的原因进行不断了解，这样才可以结合实际情况来采取相应的措施进行处理。

一、螺杆压缩机的振动故障分析（一）复查工作没有落实到位在通常的情况下，复查工作对于螺杆压缩机的正常运行有着非常重要的影响，不过部分石油化工企业受到传统理念和方法的影响比较大，这样就会导致相关工作人员没能对复查工作予以足够重视。

在安装施工的图纸设计方面并没有与实际的情况相结合，这样就会导致螺杆压缩机的安装效果与实际要求之间有着一定的差距，这个过程中工作人员无法按照相关的要求和标准来进行验收，最终就会对整体的安装质量和效率带来影响。

部分工作人员自身的综合素质和专业知识水平比较低，在复查工作当中不能对一些数据和信息进行充分的分析和了解，最终就会无法及时找到设备出现振动故障的原因。

（二）冷却水的影响就从目前情况看来，螺杆压缩机有着两种进水方式，这两种进水方式可以对空气进行有效的压缩和冷却，第一种方式就是在进气口的位置进行进水，在这个位置通过管线连接来将达到良好的进水和循环效果，在开机过程中可以进行给水和循环水，开机给水可以对介质进行冷却；第二种方式就是在出水口分液罐处进行进水，气水混合物可以在通过分液罐的时候将水、气进行有效的分离，分离出来的水可以进行循环使用，分离水能够传送到压缩机的顶部，最终达到循环使用的效果。

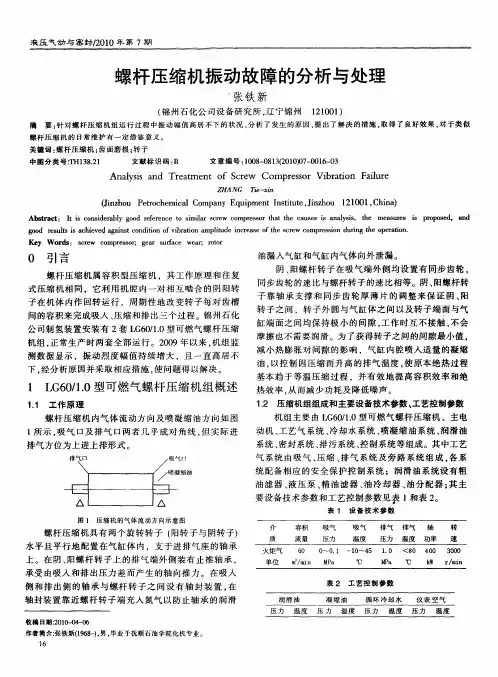

螺杆压缩机振动故障的分析及处理螺杆压缩机是工作部件作高效回转运动的容积式压缩机械，通过工作容积缩小进行气体压缩，除了两个高速回转的螺杆转子外，没有其它运动部件，同时具备回转式压缩机和往复式压缩机的优点，如体积小、重量轻、运转平稳、易损件少、效率高以及能量无级调节等，在现代化工业及压缩机行业得到迅速发展和应用。

1、设备基本情况某石化企业为满足油田采油需要．驱油聚合物产品生产扩能，使用螵杆压缩机用于制冷剂R134a的压缩，压缩机型号为RwB26761．制冷量为1 090．2kw，转速为2 950r／min，阴阳齿数分别为6、4．通过膜片联轴器与电机连接。

2010年4月10日投入运行后，应用本特利便携式数采器进行监测，压缩机振动合格，运行到6月29日，压缩机振动突然增大，为分析振动原因和便于比较，继续采用本特利便携式数采器对其进行监测，测点布置如图1所示。

测点3、4各向振动值比较见表1。

压缩机振动达到9．5mm／s，超过标准7．1mm／s，监测结果显示，压缩机径向振动变化不大，而轴向振动大幅增加，说明存在故障。

为便于全面分析，同时监测压缩机底角振动，底角1一4的振动值分别为3．49、1．84、1．78、1．74mm ／s。

2、故障分析压缩机驱动侧径向和前后轴承轴向振动相对较大，首先分析压缩机前轴承水平、垂直、轴向和后轴承轴向频谱．如图2—6所示。

由图2—6可得到如下信息：a．从振动方向看，轴向振动是产生强烈振动的主要原因；b．从轴向振动频谱看，绝对主导频率均为198Hz(为啮合频率)，其它频率分量如阴阳转子的转频及倍频可忽略不计；c．从振动值看，轴向振动远远大于径向振动；d．从底角振动值及频谱看，频率以啮合频率为主，且4个底角振动不一致。

喷油螺杆压缩机是依靠螺旋状的阴阳转子的相互啮合运转的，转子的轴向振动要比其它类型的压缩机大。

但本案例中，压缩机在运行初期振动良好，轴向振动是机组运行一段时间后增大的，说明压缩机存在故障。

谈螺杆压缩机故障分析与应对措施摘要：螺杆压缩机很容易出现排气温度高、产气量不足、过载、停机倒喷油等故障，本文通过对其发生的故障进行分析，提出相应的解决办法，以确保生产的安全运行。

关键词：螺杆压缩机故障应对措施在现如今的企业生产中，往复式压缩机因其安全装置的局限性以及稳定性差等特点逐渐被螺杆式压缩机代替。

螺杆压缩机在企业生产运行中，发生故障是很难找到故障原因。

本文根据行业资料以及工作经验对螺杆式压缩机的故障原因进行分析，提出解决方法。

一、螺杆压缩机故障原因分析1.排气温度高1.1温度传感器故障压缩机在正常运行中温度传感器发生故障，导致保护装置起不到保护作用、排气温度升高、润滑机油变质。

1.2油分芯故障油分芯在螺杆压缩机中起到压缩和分离空气以及油分的作用。

油分芯出现故障状况如下：1.2.1油分芯堵塞油分芯堵塞会引起压缩机运行阻力变大、增加能耗以及压缩机运行中出现高温，油分芯堵塞的情况下，采取清洗处理或直接更换油分芯。

1.2.2油分芯的破损油分芯的破损会导致耗油量剧增，增加压缩机的运行成本，同时会引起油温和排气温度的升高，遇到油分芯损坏必须及时更换油分芯。

1.3油滤器堵塞滤除压缩机中的杂质是进入主机的机油保持清洁以及保证主机安全运行是油滤器的主要作用，油滤器一旦堵塞，则会导致排气温度过高，缩减机油和油分芯的使用寿命。

1.4压力阀卡堵压力阀在螺杆压缩机启动时起着确保及其零部件正常润滑的作用，能使油压保持在最小从而达到油气的分离，降低气体中的含油量并防止气体在停机时回流。

如果压力阀被卡堵，则会导致油分的油压升高、增加能耗以及排气温度过高等问题的出现。

2.频繁加卸载运行2.1电磁阀故障电磁阀是在电磁线圈通电之后使关闭件控制开关阀门通道的部件，电磁阀产生故障会导致螺杆压缩机无法正常通断，直接影响螺杆压缩机的正常运作和加卸载。

2.2压力开关故障压力开关是通过螺杆压缩机系统的压力变化控制和改变电磁阀们电源的通断，一旦压力开关出现故障，则会导致螺杆压缩机组运行时出现频繁加载和卸载。
