目录1产品功能简介 (1)2产品型号及含义 (3)3使用条件 (3)4技术参数 (4)5面板图示 (6)6投切判定 (8)7基本操作 (9)7.1初始运行 (10)7.2自动运行 (11)7.3参数设置 (15)7.4手动投切 (24)7.5其它 (25)8超限及警报信息 (26)9设备通讯 (27)10注意事项 (28)11接线图示 (29)12外形及开孔尺寸 (30)JKW-18J无功补偿与配电监测控制器，是依据JB/T9663—1999标准及城乡电网改造的技术条件而设计开发的一种新型控制器，具有无功补偿、数据采集、通讯、电网参数分析等功能，适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制。
本产品具有以下功能：（1）数据采集●电压；电流；功率因数●有功功率；无功功率●有功电度；无功电度●频率；电压谐波；电流谐波●日电压、电流最大值、最小值；●有关数据存储多达60天（2）数据通讯具有RS232通讯接口，通讯方式可采用现场采集或远程采集，配备无线转接模块可近距离（50米以内）无线抄收数据。
（3） 数据管理基于WINDOWS2000/XP 操作平台，通讯数据自动生成各种报表、曲线及棒图。
（4） 无功补偿● 取样物理量为无功功率，无投切振荡、无补偿呆区； ● 输出多达18路；● 电容器投切执行元件采用固态继电器。
（5） 运行保护● 两相失电时，不影响数据的采集、存储、通讯。
● 对过压、欠压、缺相及谐波、零序进行报警并做出相应动作。
（6） 显 示● 采用128×64背光液晶显示器 ● 全中文人机对话界面 ● 实时显示电网有关参数 ● 直观显示预置参数板前接线型W —18 J Q空气温度：空气温度不高于+55℃，不低于–20℃。
大气条件：空气湿度在+20℃时不超过90%。
海拔高度: 不超过2000m。
环境条件：无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动。

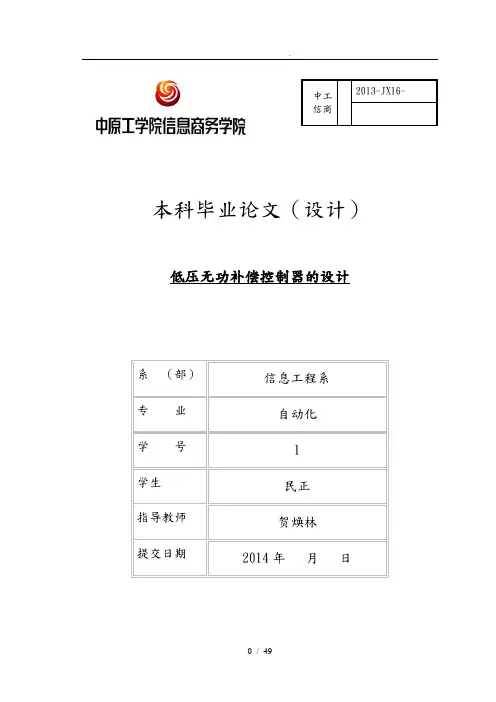

.本科毕业论文（设计）低压无功补偿控制器的设计系 （部）信息工程系 专 业自动化 学 号1 学生民正 指导教师贺焕林 提交日期2014年 月 日中工 信商 2013-JX16-目录第一章01．1 研究背景01．2 无功补偿装置的发展状况01．3 本课题主要研究的容2第二章无功补偿的原理32．1 无功补偿的原理42．2 低压电网中的几种无功补偿的方式62．3 确定补偿容量的几种方法72．3．1 从提高功率因数需要确定补偿容量72．3．2 从降低线路有功损耗需要来确定补偿容量72．3．3 从提高运行电压需要来确定补偿容量72．4 本章小结8第三章硬件设计93．1 无功补偿装置的技术要求93．1．1 补偿控制应符合技术条件93.1.2 测量精度93.1.3 控制器原理93．2 硬件介绍103．2．2 A/D转换器选型123．2．3 看门狗143．2．4 LCD显示153．3 模拟信号调理电路173．3．1 互感器信号转换与电流—电压转换电路173．3．2 电压、电流采样与信号处理电路183．4 输出控制电路193．5 本章小结20第四章软件设计204．1 投切原则204．2 功率因数计算214．3 本章小结23第五章总结与展望23参考文献24致25附录1：硬件结构图 (26)附录2 ：软件程序 (26)摘要本课题研究以低压电网无功补偿改造为背景，研制了一种低压无功功率补偿控制器。
作为一种非实时的无功补偿装置，该装置以定时的电网监测数据为依据，以城镇低压网(220V)的无功补偿为对象。
本文主要研究了无功补偿对电网性能的改善，以与控制器的软硬件的配置。
系统采用51AT单片机，该单片机是美国ATMEL公司生产的低电压，高性能的89CCMOS 8位单片机，具有运算速度高，实时性好的特点；软件则使用汇编语言进行编译；人机操作界面采用LCD显示,显示效果较好；A/D转换采用0809ADC，是一款比较实用的A/D转换装置。
控制器接线说明：K、L端子接电流互感器，一般情况下，电流互感器取A相电流，K为进线端，L为出线端。
Um1、Um2为电压接线端子，一般情况下取B、C相电压。
A接线端取相电压，1-14接线端为接触器线圈接点。
T1、T2是常开触点，该接点是无源接点，一般用来控制冷却风扇，在温度达到控制器的设定温度时导通，不常用。
M、MS是报警接点，继电器无源接点，不常用。
INFO: 信息：电容器数据AUTO: 自动：自动模式MANUAL: 手动：手动模式SETUP ALARM:报警：报警闪烁NT: NT:目标功率因数EXPORT:1-14：1-14：输出回路数操作：PFR-AX 控制器的操作可以通过以下四个键来实现在主菜单中你可以通过▼▲键来选择不同的主菜单菜单以及菜单内容的选择可以通过按右键实现，按左键可以返回的上一级菜单参数设置的进入在光标闪烁的时候可以通过▼▲键进行数值设置通过左右键移动光标当光标在右边位置的时候可以通过键来保存设置当光标在左边位置的时候可以通过左键来取消设置运行：在该控制器通电后，准备工作开始进行，通过右键可以结束准备工作进程，然后控制器开始自动巡检，控制器投切所有输出路数，并进行检定，通过该程序所有输出回路被使用，并对电压电流连接路径的进行校验，在自检后，控制器从无功功率开始时刻对电容器的容量和大小进行识别和检测当准备工作完成或者被强行结束之后，控制器将在没有自检的情况下开始工作。
没有使用的输出回路以及不带F-off 标志的回路将被认为是缺省状态。
SETUP 参数设置参数设置：送电后的初始界面，用▼▲将显示屏右边的菜单调至SETUP,然后按一下右键进入100的菜单，再按一下右键进入100的子菜单，用▼▲可以查找需要修改的参数，如上图，选中需要修改的参数时，按右键进入修改模式，可以用▼▲按键修改闪烁的数值，用右键可以切换数值的位数，修改完成后按右键保存，按左键退出该菜单。
100菜单中的子菜单如下：Un 线电压基准值（电网电压默认值400,没有特殊情况，请不要修改）CT 电流互感器变比（如互感器是2000／5，就设400）PT 电压互感器变比（默认值为1，不需要修改）Ai 自检状态PFC 功率因数控制(运行状态/停止状态，默认为on )CP1 目标功率因数（设置完成后需要注意CP1的后面应该显示i，如果显示c则需要更改）ST 投切延时（根据现场需要设置）如果设置完以后控制器不能正常工作，或者显示的功率因数不对，则需要设置200~600中的一些参数。
低压无功补偿技术规格书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-低压自动无功补偿装置技术要求1、总则1.1、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置，它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。
1.2本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应服务，以保证的安全可靠运行。
1.3、供方须执行现行国家标准和电力行业标准。
有矛盾时，按技术要求较高的标准执行。
主要的标准如下：GB/T15576-2008《低压成套无功功率补偿装置》GB50227-95《并联电容器成套装置设计规范》JB5346-1998《串联电抗器》GB191《包装贮运标准》GB11032-2000《交流无间隙金属氧化锌避雷器》GB/T2681-1981《电工成套装置中的导体颜色》GB/T2682-1981《电工成套装置中的指示灯和按钮的颜色》GB1028《电流互感器》GB10229《电抗器》DL/T620-1997《装置过电压保护和绝缘配合》GB4208-93《外壳防护等级》（IP代码）GB/T14549-93《电能质量-公用电网谐波》另外，尚应符合本技术规格书规定的技术要求和买方的要求。
1.4、未尽事宜，供需双方协商确定。
2、设备环境条件2.1、周围空气温度最高气温：38.4℃最低气温：-29.3℃年平均气温：6.8~10.6℃2.2、海拔高度：不大于1500米2.3、地震烈度：6度区，动峰值加速度：0.05g2.4、安装地点：户内3、电容补偿柜技术参数1）额定电压：400V额定绝缘电压：AC660V1min额定工频耐受电压：2500V冲击耐压：8kV2）主母线：TMYPE母线：TMY3）系统容量与无功补偿设备等应达到设计要求；4）外形尺寸：具体见附图5）无功功率补偿全部采用动态补偿方式：采用380V电压等级下的动态电容无功补偿柜，补偿容量具体见附表。
目录一.产品概述 (1)二.功能特点 (1)三.使用环境 (2)四.技术参数 (2)五.安装与接线 (2)六.操作与运行 (5)七.系统调试 (12)八.常见现象分析 (14)九.售后服务 (15)一.产品概述智能无功补偿控制器（以下简称控制器）是本公司在吸收了国内外多个无功自动补偿控制器技术的基础上研发出来的新一代产品，款式新，功能全，安装使用灵活，全中文液晶菜单，操作方便。
控制器具有RS-485通讯接口，与本公司生产的智能低压电力电容器配套使用，接线简洁，运行可靠。
二.功能特点1．参数设置功能1）过压值、欠压值、欠流值等保护定值的设置；2）延时时间、投入、切除门限等投切限值的设置；3）取样电流互感器变比的设置。
2．测量功能1）取样互感器极性自动判别，接入时无需考虑极性要求；2）配电电压、电流、功率因数、有功功率、无功功率测量。
3．控制功能1）自动、手动控制电容器的投切。
自动控制时，根据受控物理量-无功功率进行投切；2）容量相同的电容器按循坏投切方式工作，容量不同的电容器按无功缺额进行编码投切；3）最多可同时控制32台智能低压电力电容器。
4．保护功能配电系统过电压保护、过电压闭锁、欠电压保护、欠流保护、缺相保护。
5．信号功能1）各台电容器投运、退运状态信号显示，各台电容器容量信号显示，各台电容器温度信号显示；2）配电参数越限信号（过压、欠压等）显示；3）控制器本身或电容器故障显示。
三. 使用环境工作温度： -20℃-60℃ 相对湿度： ≤90%（20℃） 大气压力： 79.5-106.5kpa 海拔高度： ≤3000m无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。
四. 技术参数额定电压： 交流50Hz ，380V ±20% 电流取样： ≤5A 额定频率： 50Hz ±5% 净重：约0.8kg五. 安装与接线1．安装在屏柜上开113*113mm 的方孔，将本产品从屏前推入方孔内，把配给的紧固件插入安装槽中，上紧即可固定在屏上。
低压无功补偿控制器说明书摘要：I.控制器概述A.产品简介B.执行标准C.用途和范围D.产品型号规格II.主要技术参数指标A.运行环境B.系统平台C.模拟量（6 路：3 电压、3 电流）D.开关量（8 路）E.频率F.补偿容量III.控制器的功能A.实时监测B.数据采集C.无功补偿D.谐波分析E.故障报警F.配电综合监测IV.安装与维护A.安装要求B.接线方式C.调试方法D.维护保养V.控制器操作说明A.开关机操作B.参数设置C.数据查看D.报警处理VI.注意事项A.使用注意事项B.安全注意事项正文：低压无功补偿控制器说明书I.控制器概述低压无功补偿控制器是一款用于配电网中的新型设备，具有实时监测、数据采集、无功补偿、谐波分析、故障报警和配电综合监测等功能。
该控制器采用32 位arm 为核心，可广泛应用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。
A.产品简介低压无功补偿控制器集实时数据采集、通讯、无功补偿、谐波分析、故障报警、配电综合监测等功能于一体，为配电网的稳定运行提供有效保障。
B.执行标准本控制器遵循相关国家标准和行业标准进行设计和生产。
C.用途和范围适用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。
D.产品型号规格根据不同需求，提供多种型号和规格的控制器供用户选择。
II.主要技术参数指标A.运行环境控制器能在-25～55 的环境温度下正常工作，适应79.5kpa～106kpa 的大气压力和2000 米的海拔高度。
相对湿度为5%～95%。
B.系统平台控制器采用32 位arm 处理器，具有较高的稳定性和可靠性。
C.模拟量（6 路：3 电压、3 电流）控制器能同时测量3 路电压和3 路电流，实时监测电网运行状态。
D.开关量（8 路）控制器具有8 路开关量输入，用于监测各种报警信号。
E.频率控制器能实时监测电网频率，确保电网稳定运行。
F.补偿容量根据用户需求，提供多种补偿容量供选择。
BXLC-1200目录一、产品简介11功能特点12.技术参数2二、控制器界面图例4三、功能说明41.[主界面]功能说明42.[实时数据]功能说明43.[参数设置]功能说明54.[谐波分析]功能说明65.[工作状态]功能说明66.[时间设置]功能说明67.[催款功能]功能说明7四、接线说明8五、安装说明9附表1：10附表2：11一、产品简介BXLC-1200微电脑控制器采用多任务操作系统内核，实现了微秒级的快速投切，铁电技术；海量存储，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制16路电容组，直接连接电脑进行联机操作。
主要应用于三相四线制的配电网，监测配电变压器、配电线路运行状态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。
该产品是与机械产品的完美结合，有效的延长了机械产品的使用寿命，产品通过了电力工业部无功补偿成套装置质量检测中心的检验。
1功能特点可靠性极高，确保安全●在正常工作时，CPU作为主控计算机，是整个控制电路的核心，实现采样的数据计算，逻辑控制，接收信号并进行控制计算、显示。
●所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作，电路具有极高的抗干扰能力。
●优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，彻底杜绝了“死机”现象，因此本产品没有“复位”键。
●独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品有朝一日损坏后不会成为定时炸弹。
自动化程度高，操作方便●“傻瓜机”的设计风格，简单、实用的个性。
自动运行时完全不需人为干预，出现问题时自动退出故障设备。
●大屏幕液晶显示器、中文显示、图形界面和菜单操作和设置，还有方便用户使用的快捷键。
Xxxx 型低压无功补偿装置使用说明书地址:电话:传真:邮编:网址:一、概述xxxx型低压无功补偿装置分为由接触器或复合开关投切的低压自动无功补偿装置和由可控硅投切的低压动态无功补偿装置，该系列装置适用于负荷比较稳定的低压用户的配电系统，无人值守的配电室及箱式变电站的集中补偿。
低压无功补偿装置的技术特点是：投切电容过程涌流小，整机使用寿命长, 维修维护量小,无功补偿响应速度快，可频繁投切。
保护措施齐全，自动化程度高，能在外部故障或停电时自动退出工作，在送电后自动恢复运行。
自投入市场以来，给广大用户带来了明显的经济和社会效益。
使用效益·提高受电功率因数，使之达到国家标准以上，不返送无功。
·可最大限度降低线路和变压器损耗，使配电变压器有效输出容量增加。
·优化用电质量，提高电网运行的安全可靠性。
·在冲击性和波动性负荷处，可减少电压波动及抑制电压闪变，提高电压的稳定性。
·消除电网轻负荷时的无功过剩和电压过高现象。
·模块化结构，组装方便，母线连接无需打孔。
·用户系统存在谐波时，可根据谐波含量选择带滤波型投切模块。
二、低压自动无功补偿装置的组成Xxxx型低压无功补偿装置由隔离开关、电流互感器、避雷器、熔断器、接触器（可控硅或复合开关）、电容器、电抗器、控制器、指示仪表、手/自动转换开关、运行指示灯等元器件组成。
三．技术参数1．产品型号说明Xxxx□-□/□ -□□电抗率（7：7%）投切开关（C：接触器T：晶闸管Z：复合开关）装置的分组数额定容量（kvar）额定电压（kV）投切模块企业代号2．主要技术指标·工作电压： 380VAC·频率：50～60Hz·控制器信号：负载无功功率和功率因数·取样电流：n/5A·灵敏度：≥200mA3．环境条件·环境湿度-20℃—+40℃·海拔高度：≤2000m·相对湿度：＜90％（+25℃时）·户内安装不适用于有火灾和爆炸危险，有严重污秽，化学腐蚀和剧烈振动的场合。

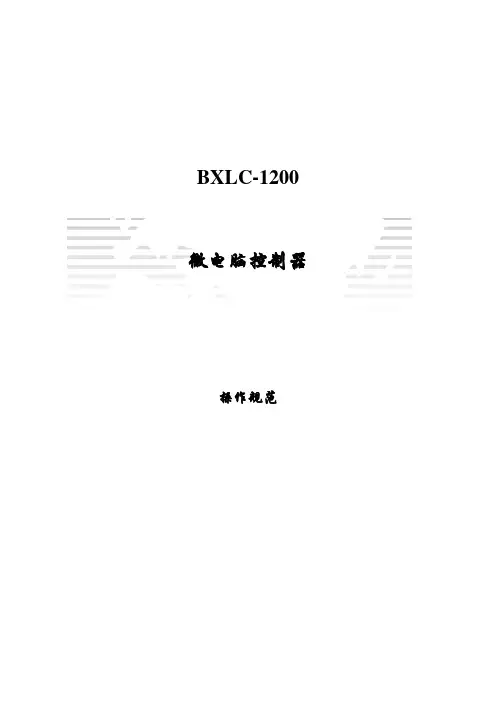

BXLC-1200 微电脑控制器操作规范目录一、产品简介 (1)1功能特点 (1)2.技术参数 (2)二、控制器界面图例 (4)三、功能说明 (4)1.[主界面]功能说明 (4)2.[实时数据]功能说明 (4)3.[参数设置]功能说明 (5)4.[谐波分析]功能说明 (6)5.[工作状态]功能说明 (6)6.[时间设置]功能说明 (6)7.[催款功能]功能说明 (7)四、接线说明 (8)五、安装说明 (9)附表1： (10)附表2： (11)一、产品简介BXLC-1200微电脑控制器采用多任务操作系统内核，实现了微秒级的快速投切，铁电技术；海量存储，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制16路电容组，直接连接电脑进行联机操作。
主要应用于三相四线制的配电网，监测配电变压器、配电线路运行状态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。
该产品是与机械产品的完美结合，有效的延长了机械产品的使用寿命，产品通过了电力工业部无功补偿成套装置质量检测中心的检验。
1功能特点可靠性极高，确保安全●在正常工作时，CPU作为主控计算机，是整个控制电路的核心，实现采样的数据计算，逻辑控制，接收信号并进行控制计算、显示。
●所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作，电路具有极高的抗干扰能力。
●优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，彻底杜绝了“死机”现象，因此本产品没有“复位”键。
●独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品有朝一日损坏后不会成为定时炸弹。
自动化程度高，操作方便●“傻瓜机”的设计风格，简单、实用的个性。
BXLC-1200目录一、产品简介 (1)1功能特点 (1)2.技术参数 (2)二、控制器界面图例 (4)三、功能说明 (4)1.[主界面]功能说明 (4)2.[实时数据]功能说明 (4)3.[参数设置]功能说明 (5)4.[谐波分析]功能说明 (6)5.[工作状态]功能说明 (6)6.[时间设置]功能说明 (6)7.[催款功能]功能说明 (7)四、接线说明 (8)五、安装说明 (9)附表1： (10)附表2： (11)一、产品简介BXLC-1200微电脑控制器采用多任务操作系统内核，实现了微秒级的快速投切，铁电技术；海量存储，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制16路电容组，直接连接电脑进行联机操作。
主要应用于三相四线制的配电网，监测配电变压器、配电线路运行状态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。
该产品是与机械产品的完美结合，有效的延长了机械产品的使用寿命，产品通过了电力工业部无功补偿成套装置质量检测中心的检验。
1功能特点可靠性极高，确保安全●在正常工作时，CPU作为主控计算机，是整个控制电路的核心，实现采样的数据计算，逻辑控制，接收信号并进行控制计算、显示。
●所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作，电路具有极高的抗干扰能力。
●优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，彻底杜绝了“死机”现象，因此本产品没有“复位”键。
●独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品有朝一日损坏后不会成为定时炸弹。
自动化程度高，操作方便●“傻瓜机”的设计风格，简单、实用的个性。
自动运行时完全不需人为干预，出现问题时自动退出故障设备。
●大屏幕液晶显示器、中文显示、图形界面和菜单操作和设置，还有方便用户使用的快捷键。
设置的参数永久保存，不受停电影响。
通用面广,适应性强●既可以控制等容量电容器又可控制不等容量电容器或者等容和差容混合情况。
●根据用户类型的不同，既可以仅控制无功，也可按电压优先的原则进行电压无功的综合控制。
●具有供值班员使用的运行设置和供安装维护人员使用的调试设置。
用户无需提供变电站设备参数和运行情况。
●具有自动控制、手动操作等多种工作方式。
●具有RS/485通信接口。
电容控制算法先进●对同容量电容，按无功容量决定投切，按动作次数的多少选取电容实行均衡投切。
●对不同容量电容，按无功量大小自动选择匹配电容逐个投入和切除并兼顾动作次数，不会出现投切振荡。
●对既有不同容量电容，又有等容量电容情况，可先按无功量大小自动选择匹配电容容量，再根据动作次数对等容电容实行均衡投切。
●可以实现电容组合投切，以最少的电容组数实现最佳的电容控制。
例如三组电容可产生七种电容量。
控制更精确，无功补偿一次到位。
减少成套装置的成本和空间。
对电容容量比值关系无限制。
●可以按照任意指定次序对等容或不等容电容进行投切。
●可任意撤出停运的电容而不影响控制。
●可定义输出通道为电容控制或电抗器控制，电容、电抗器投切不碰面。
保护和故障诊断●能抵抗严重的谐波干扰，不会出现控制电压误判并引起误动作。
●具有动态自检功能，控制器内部控制参数出错以及非严重性故障均可报警并闭锁。
●当出现电网电压过高或过低时，自动切除电容后报警并闭锁，故障消失后可自动恢复工作。
显示功能●可分别显示网线的电压、电流、功率因数、无功功率、有功功率、谐波。
●屏幕汉字提示将执行的投切动作。
●显示控制器控制方式、电容器运行状态和可投入运行的电容器组。
●显示各电容组的通断状态。
●屏幕电容显示位置可任意定义。
● 在自动方式控制时，预先显示控制动作名称，稍后再实际输出动作，提高运行安全性；●在提示方式控制时，能明确提示各电容的投、切，特别适合试运行期使用和对自动控制有顾虑的用户；●出现异常情况时，能明确提示故障名称，不用临时查找说明书，以便及时处理故障；安装维护方便●系统测试功能可现场观测所有外部接入信号和通断输出接点，方便快速地安装调试；●增益调节功能可使维护人员在控制器面板上用按键直接修正显示精度。
●通用的电路板和模块化设计，进出口端子输出，先进的可编程序器件易于维护升级。
手动投切电容功能●控制器具有齐全的电容手动投切功能。
●可配合控制屏的手动投切按钮, 以备装置定检时临时使用。
2.技术参数测量精度电压：≤ 0.5%电流：≤ 2.0%功率因数：≤ 1.0%时间：≤ 1秒/天输入采样限量电压：0～1000V (PT 电压) 电流：0～5A (CT 电流)电源供应AC/DC 176～265V / 25V A抗干扰共模2500V，差模1000V环境温度-15℃～+50℃相对湿度≤95% (25℃时)控制器尺寸长138mm、宽138ｍｍ、深127ｍｍ二、控制器界面图例三、功能说明1.[主界面]功能说明主界面有5个功能项，分别是实时数据、参数设置、谐波分析、工作状态和时间设置。
按键说明[左键]向上选择菜单项[右键]向下选择菜单项[OK 键]进入所选功能界面图1 主界面2.[实时数据]功能说明实时数据显示系统的基本数据。
按键说明[左键]向左翻页[右键]向右翻页[BACK键]返回主界面图2 实时数据-1图3 实时数据-2 图4 实时数据-3参数设置主要是设置系统运行的各项参数，以保证系统正常稳定的运行。
需要输入密码进入。
（出厂密码0001）3.1输入密码按键操作[左键]循环对所选数字进行加1[右键]循环选择每位数字[OK 键]进入所选参数设置选择界面[BACK键]返回主菜单图5 参数设置选择3.2参数选择按键操作[左键]选择上一项功能菜单[右键]选择下一项功能菜单[OK 键]进入所选界面[BACK键]返回主菜单图6 参数设置选择3.3基本参数界面按键说明[左键]在查看状态可以移动到上一个参数；在修改状态将参数值减1。
[右键]在查看状态可以移动到下一个参数；在修改状态将参数值加上1。
图7 选择参数[BACK键]在查看状态将返回到参数设置选择界面；在修改状态将返回到查看状态。
[OK 键]在查看状态按下[OK键]弹出修改对话框进入修改状态；在修改对话框中按下[OK]会保存修改过的参数返回到查看状态；图8修改参数3.4投切模式界面按键说明[左键] 选中上一个模式[右键] 选中下一个模式[BACK键] 返回到参数设置选择界面；[OK 键]选定当前工作模式，选定模式后相应模式将出现√号。
图9 选择模式显示系统谐波详细数据。
按键说明[左键]选择电压谐波界面。
[右键]选择电流谐波界面[OK 键]进入所选界面[BACK键]返回主菜单图10 选择谐波项图11 电压谐波分析图12 电流谐波分析5.[工作状态]功能说明显示系统的电容投切状态。
按键说明[左键]使用自动投切方式。
[右键]使用手动投切方式[OK 键]进入所选界面[BACK键]返回主界面图13 投切方式选择图14 自动投切状态图15 手动投切状态手动投切按键说明[左键]选择上一路电容；[右键]选择下一路电容；[OK 键]对所选电容进行投/切操作；[BACK键]返回投切方式选择界面。
6.[时间设置]功能说明显示系统当前的时间。
按键说明[左键]在查看状态可以移动到上一个参数；在修改状态将参数值加1。
图16 时间设置-查看状态[右键]在查看状态可以移动到下一个参数；在修改状态将参数值减1。
[BACK键]在查看状态将返回到主菜单界面；在修改状态将返回到查看状态。
[OK 键]在查看状态按下[OK键]进入修改状态；在修改对话框中按下[OK]会保存修改图17 时间设置-修改状态后的时间值。
7.[催款功能]功能说明催款功能可设置系统能够运行的最大时间，设置完成后开始倒计时，等时间到来需要重新设置才能运行，设置为9999时表示无限制。
在主菜单界面按下[OK]和[BACK]可调出催款界面。
注：操作方法同参数设置界面操作。
图18 催款功能-输入密码图19 催款功能-查看状态图20 催款功能-修改状态◆采样接法1 三相四线接法（采样三相电压三相电流）3、4、5分别接A相电压、B相电压、C相电压；6接零线；7、8接A相电流，9、10接B相电流，11、12接C相电流。
2 两相两线接法（采样两相电压一相电流）3、6接线电压；11、12接相电流。
◆投切输出接法31-16分别接1-16路控制信号,每路输出直流电流≤50毫安；15脚为公共端（有源输出为+12V，无源输出为16路继电器公共端）。
◆通讯端口14、13接RS-485的A、B端口。
◆供电电源1、2为220v交流电源。
将微电脑控制器装入装置面板开孔糟内（开孔138MM×138MM）内，卡子卡在如图所示的开孔上,螺丝拧紧.控制器的内部参数一般按照出厂协议而定，如需更改请与本公司联系，我们会提供满意的技术支持和售后服务。
附表：投切模式操作说明1.控制器可以选择三种投切模式，分别为：滤波模式，循环模式和共分模式。
2.在滤波模式下电容投切按先投后切顺序进行。
在循环模式下电容投切按先投先切顺序进行，控制器根据系统所缺总无功对电容进行筛选组合补偿。
共分模式下电容投切先共相补偿，然后根据每一相电路所缺无功进行分相精补，对于相同容值电容也是按循环模式投切，补偿为一次补偿到位。
3.模式选择操作：首先进入投切模式选择界面，里面有三种投切模式项，左边箭头指示当前可进行操作的模式，右边的对号表明当前选定的模式。
首先将箭头指向要选择的投切模式，然后按确定键进行选定，选定后在模式后面出现一个对号表明已经选中为此种模式。
然后退出投切模式页面，进入基本参数页面设定LUG和LUF。
最后进入容值设定页面对每一路电容容值进行设定分配。
4.模式详解及端子分配循环模式下系统固定为16路，不能对两个路数设定项进行操作，在使用过程中如果有多余的路数用不到，可以将此路电容容值设为0即封锁此路不再进行投切操作。
滤波模式可设定滤波回路和精补回路，滤波回路投切按先投后切顺序进行，精补回路控制器可根据现场所缺无功灵活进行投入和切除。
次模式需设定参数LUG和LUF,LUG为滤波路数，所占用端子路数为设定值，在端子分配上占用K1到Kn(n为所设定共相路数)，设定值在1－(16-LUF)之间。
LUF 为精补路数，所占用端子路数为设定值，在端子分配上紧跟滤波所占端子后，设定值在0－(16-LUG)之间。
例如：假如LUG设定10，LUF设定6，具体的端子分配为，K1-K10为滤波回路，K11-K16为精补回路。
