NA-902低压无功补偿控制器使用说明书

JKWNA-9低压无功补偿控制器使用说明书江苏南自通华电力自动化有限公司1产品简介1.1概述JKWNA-9低压无功补偿控制器和NA系列智能集成式电力电容补偿装置配套使用,具备采集并显示电测量数据,监测和显示智能电容器运行工况、投切状态,以及根据无功功率与目标功率因数自动控制投切电容器等功能。

1.2产品特点JKWNA-9低压无功补偿控制器通过通信总线连接NA系列智能集成式电力电容补偿装置;控制器采集电网电测数据,在显示智能电容器组运行情况的同时,可以直接根据当前的电测数据,对电容器组进行智能投切控制,以达到无功补偿的效果。

1.3外观尺寸2技术参数显示分辨率128×64,显示12点阵汉字输入测量RJ45方式接入智能电容器网络电源工作范围AC380V±30%功耗≤2W工作条件-10~55℃,相对湿度≤93%无腐蚀气体场所,海拔≤2000m 隔离耐压电源>2500V绝缘电阻≥2MΩ尺寸面框尺寸:120mm×120mm开孔尺寸:3使用说明JKWNA-9低压无功补偿控制器面板由产品名称及公司信息、液晶显示屏、操作按键组成。

下面对液晶显示屏显示内容和主要功能作简单说明:3.1主菜单液晶屏第1行从左到右依次显示:联网电容器数量、当前投切控制方式(自控/手控和软件版本号;当前所有联网电容器的投切状态以图形的方式直观显示在液晶屏上,同时显示投入到电网中总的补偿容量,显示界面如下:注:表示分补表示共补表示投入表示切除当前电容柜补偿电流界面如下:3.2运行工况显示开关故障、过压保护、过流保护、过温保护、过谐波保护的电容器信息。

使用和切换界面查看各种保护与故障,按键返回主菜单。

3.3设置参数设置参数CT变比(比值:0000目标功率因数:0.99无功算法时间:040设置现场的电流互感器变比,无功控制的目标功率因数和无功算法时间。

和切换参数数字的修改焦点,切换当前焦点的数字大小,进入参数修改“确认/取消”界面,进入参数修改“确认/取消”界面后,和切换“确认/取消”按钮,确定当前的按钮。

低压无功补偿技术规格书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-低压自动无功补偿装置技术要求1、总则1.1、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置，它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。

1.2本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应服务，以保证的安全可靠运行。

1.3、供方须执行现行国家标准和电力行业标准。

有矛盾时，按技术要求较高的标准执行。

主要的标准如下：GB/T15576-2008《低压成套无功功率补偿装置》GB50227-95《并联电容器成套装置设计规范》JB5346-1998《串联电抗器》GB191《包装贮运标准》GB11032-2000《交流无间隙金属氧化锌避雷器》GB/T2681-1981《电工成套装置中的导体颜色》GB/T2682-1981《电工成套装置中的指示灯和按钮的颜色》GB1028《电流互感器》GB10229《电抗器》DL/T620-1997《装置过电压保护和绝缘配合》GB4208-93《外壳防护等级》（IP代码）GB/T14549-93《电能质量-公用电网谐波》另外，尚应符合本技术规格书规定的技术要求和买方的要求。

1.4、未尽事宜，供需双方协商确定。

2、设备环境条件2.1、周围空气温度最高气温：38.4℃最低气温：-29.3℃年平均气温：6.8~10.6℃2.2、海拔高度：不大于1500米2.3、地震烈度：6度区，动峰值加速度：0.05g2.4、安装地点：户内3、电容补偿柜技术参数1）额定电压：400V额定绝缘电压：AC660V1min额定工频耐受电压：2500V冲击耐压：8kV2）主母线：TMYPE母线：TMY3）系统容量与无功补偿设备等应达到设计要求；4）外形尺寸：具体见附图5）无功功率补偿全部采用动态补偿方式：采用380V电压等级下的动态电容无功补偿柜，补偿容量具体见附表。

智能无功补偿器用户手册青岛盘古电气有限公司2009年10月20日智能无功补偿器用户手册1.产品概述PGC / PGZ系列低压无功补偿控制器是本公司最新研制成功的高新技术产品，其采用了新型控制技术和高速微处理芯片，具有体积小、外形合理美观、功能完善、抗干扰能力强、运行稳定可靠、补偿精度高等优点，是目前国内同类无功补偿控制器中，性价比较高的产品之一。

产品可配套无功补偿装置，用于补偿电网无功功率，提高功率因数，降低线路损耗，提高电网的供电质量和负载能力。

根据用户需求，产品从功能上分为共补型（PGC）和混补型（PGZ）两种型号。

从控制投切路数上分为：4路、8路、12路、16路四种规格。

2.执行标准装置中的所有电器元件均符合以下国家标准或行业标准：JB/T9663－1999 低压无功功率自动补偿控制器DL/T 842－2003 低压并联电容器装置使用技术条件DL/T 597－1996 低压无功补偿控制器订货技术条件3.使用条件及适用范围1 本产品适用于220V/380V低压配电网络，户内使用。

2 海拔不超过2500米。

3 环境温度-40℃～+60℃。

4 相对湿度 40℃时不超过95%。

5 工作周围环境无明显导电性尘埃及无易燃、易爆介质及腐蚀性气体。

6 安装地点无剧烈振动，不受阳光直接照射，无雨雪侵蚀。

7 工作电源工频为50Hz，电压幅度波动不超过额定值的±20％。

4.技术参数及说明额定工作电压： 220V±20% 50Hz额定工作电流：≤ 5A 50Hz输出继电器容量： AC220V 10A功率因数测量精度： 0.5级投切延时： 1秒～9999秒控制回路：可设定（最大16路）外壳防护等级： IP405.主要功能及特点功能：□电容组投切状态指示。

□电容预投入、预切除；电网过压、欠流故障指示。

□电力参数可选择显示（功率因数、电压、电流、有功功率、无功功率）。

□控制器补偿类型：PGC（共补模式）——同时对三相电路无功功率进行补偿。

低压无功补偿柜操作规程1.在成套装置接线正确无误、供电电源正常的情况下，将电容补偿柜的智能无功功率控制器的电源开关（微型断路器）暂时置断开位置（OFF位置），成套装置各柜体里面的其他电源开关（微型断路器）均置接通位置（ON位置）。

2.将成套装置1#进线柜里面的主电路开关（塑壳断路器）均置接通位置（ON位置）。

进线开关柜（1#柜）内的主断路器（QF1）为电动预储能合闸方式，其合闸过程请按下面的3操作。

3.首先按下“储能”按钮，主断路器储能电动机动作并带动弹簧开始储能，储能结束后（此时储能指示灯亮），按下“合闸”按钮，弹簧储能释放，使主断路器（QF1）完成合闸动作。

主断路器合闸后，合闸指示灯亮，分闸指示灯灭，储能指示灯也灭。

4.在1至3操作完成之后，且各种指示均正常的情况下，转换开关切换到手动状态（非自动状态）后，旋转转换开关，投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中。

此时可检测整个系统中各个电容的回路是否正确。

5.在各种指示均正常的情况下，接通电容柜智能无功功率控制器的电源开关（置ON位置），控制器接通电之后显示“CAL”,5秒后进入自动工作状态，如输入电流符合最小要求（大于150mA）,将显示所测电网功率因数cos∅。

此时可设置控制器的参数，可将控制器的“功率因数值”cos∅设置为0.95或者0.96(要比所测电网功率因数cos∅大)，同时设定模式设置为人工设定模式。

将转换开关切换至自动状态,将“投切允许”打至右位即（ON位置）,无功补偿成套装置将投入正常工作。

此时可以手动按下无功补偿控制器上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定的设置为止，而相反按“减少”可切除相应电容。

当设定参数时，将控制器的“功率因数值”cos∅设置为0.95或者0.96(要比所测电网功率因数cos∅大)，可将设定模式设置为全自动设定模式。

目录一.产品概述 (1)二.功能特点 (1)三.使用环境 (2)四.技术参数 (2)五.安装与接线 (2)六.操作与运行 (5)七.系统调试 (12)八.常见现象分析 (14)九.售后服务 (15)一.产品概述智能无功补偿控制器（以下简称控制器）是本公司在吸收了国内外多个无功自动补偿控制器技术的基础上研发出来的新一代产品，款式新，功能全，安装使用灵活，全中文液晶菜单，操作方便。

控制器具有RS-485通讯接口，与本公司生产的智能低压电力电容器配套使用，接线简洁，运行可靠。

二.功能特点1．参数设置功能1）过压值、欠压值、欠流值等保护定值的设置；2）延时时间、投入、切除门限等投切限值的设置；3）取样电流互感器变比的设置。

2．测量功能1）取样互感器极性自动判别，接入时无需考虑极性要求；2）配电电压、电流、功率因数、有功功率、无功功率测量。

3．控制功能1）自动、手动控制电容器的投切。

自动控制时，根据受控物理量-无功功率进行投切；2）容量相同的电容器按循坏投切方式工作，容量不同的电容器按无功缺额进行编码投切；3）最多可同时控制32台智能低压电力电容器。

4．保护功能配电系统过电压保护、过电压闭锁、欠电压保护、欠流保护、缺相保护。

5．信号功能1）各台电容器投运、退运状态信号显示，各台电容器容量信号显示，各台电容器温度信号显示；2）配电参数越限信号（过压、欠压等）显示；3）控制器本身或电容器故障显示。

三. 使用环境工作温度： -20℃-60℃ 相对湿度： ≤90%（20℃） 大气压力： 79.5-106.5kpa 海拔高度： ≤3000m无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。

四. 技术参数额定电压： 交流50Hz ，380V ±20% 电流取样： ≤5A 额定频率： 50Hz ±5% 净重：约0.8kg五. 安装与接线1．安装在屏柜上开113*113mm 的方孔，将本产品从屏前推入方孔内，把配给的紧固件插入安装槽中，上紧即可固定在屏上。

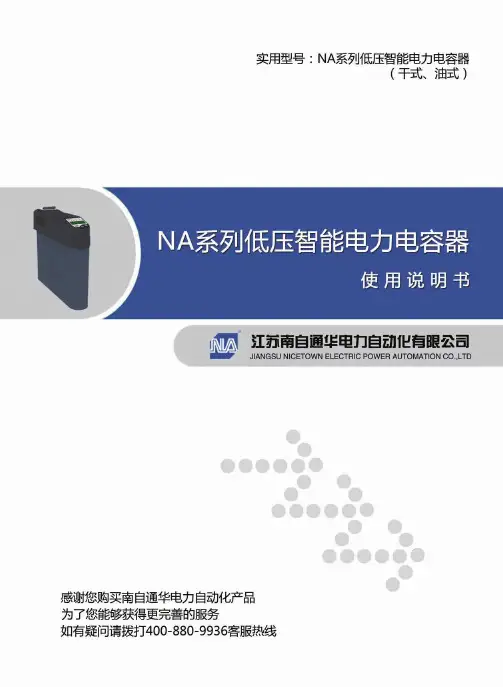

概述及产品特点1.概述NA系列低压智能电力电容器是以二台(△型)或一台(Y型)低压电力电容器为主体，采用微电子软硬件技术、微型传感技术、微型网络技术和电器制造技术等最新技术成果，将其智能化，实现低压电力无功补偿及使其能够可靠工作、使用方便的零投切、保护、测量、信号、联机等系列功能，是低压电力无功自动补偿技术的重大突破，可灵活使用于低压无功补偿的各种场合，改变了现有低压无功自动补偿设备的结构模式，具有结构简洁、生产简易、成本降低、性能提高、维护简便的多项优点。

2.产品特点1.实现了测控技术与同步开关完美的结合，无可控硅，触点间耐压高，同步投切，开关两端不存在电压叠加现象，控制投切开关的运动速度，提高寿命，对合闸相位进行跟踪修正，开关实现百万次的投切寿命。

与现有同类智能型电力电容器比较，具有高可靠、低故障、自身功耗小、长寿命等诸多优势。

2.合闸无涌流，实现电容器电压同步过零投入、电流同步过零切除，同步投切完全避免开关过电压，无过压击穿，无拉弧和重燃。

3.优化的补偿方式，各项控制保护功能完善，具备高档电能分析仪功能，功能齐全，性能好，还可配置多种外设，以满足不同的客户需求。

4.产品测量保护功能齐全，具备电容器体内温度、电网谐波含量、断相、三相不平衡等特殊保护。

5.产品可多台积木式使用，多台使用时自动产生主机，其余为从机，构成无功自动控制系统，个别故障从机自动退出，不影响其他机器工作。

主机故障自动退出，产生新的主机，组成新的系统工作，智能化程度极高。

6.单体电容器液晶屏显示产品工况及电气线路状况，人机对话简洁直观。

安全使用注意事项在安装、保养和使用我公司低压智能电力电容器时，请仔细阅读这些说明内容并谨慎操作，以便能够充分利用电容器的功能，延长本机的使用寿命。

对因使用不当造成的损失，自动化公司不承担责任。

1.请勿撞击！2.电源线的规格应满足用电负荷的要求30kVar及以上容量的电容器使用16平方的多芯铜导线。

求质量之上乘守信誉于天下TBBX0.4系列无功智能补偿装置山东特安电气有限公司SHANDONG TEAN ELECTRIC CO., LTD目录一、产品简介 (1)二、产品型号及含义 (2)三、主要技术指标 (2)四、原理简介 (2)五、接线与运行 (3)六、参数设置 (3)七、装置外形尺寸 (4)八、安装方法和注意事项 (4)九、相关资料 (5)附一一次原理图 (6)附二安装图 (6)一、产品简介随着国民经济的高速发展和人民生活水平的提高，社会对电力的需求日益增长，对供电的可靠性和供电质量提出更高的要求。

由于负荷的不断增加对电网无功的要求也随之增加。

无功功率如同有功功率一样是保证电力系统电能质量，电压质量，降低网损和安全运行不可缺少的部分。

解决好无功补偿问题对降损节能有着极为重要的意义，这是当前供电系统优先关注的缘由。

配电系统的无功补偿大致有以下几种方式：1、10KV变电站集中补偿2、10KV线路自动投切电容器补偿3、380V配电侧分组投切电容器补偿4、用户终端分散补偿其中3、4是投资少，补偿效果最为显著也是采用最广的方式。

我公司生产的TBBX0.4系列无功智能补偿装置就是适应上述两种补偿方式的新一代智能化补偿装置，主要部件采用了JKL型和JKWF型无功自动补偿控制器及相配套的新型选相开关。

前者采用了国最先进的单片机控制技术和高精度模拟量采样技术。

在硬件设置和软件设计中考虑了优化的抗干扰措施，因此具有很高的稳定性和可靠性。

产品符合JB/T9663-1999标准，广泛用于不同的电网条件。

新型选相开关是新一代的电容器投切开关，较之于传统的接触器，可控硅或复合开关有无法替代的优点，实现了电容器的电压过零投入，避免合闸涌流的出现；电流过零切除，不产生暂态过电压，从而不危及电容器的安全，延长电容器的使用寿命，新型选相开关利用MCU技术，控制精度高，功耗极小，成本低，运行可靠。

这种新型的投切开关是当前的必然趋势。

无功补偿柜操作手册1.液晶显示屏按键说明
2.安装示意图
3.模式选择
1) AUTO模式
依据测量的无功功率、 C/k设置、开关转换延迟、输出数目及序列类型, 自动接通和断开步进开关以达到目标cos 。

液晶显示屏显示实际的cos 。

) MAN模式
经过按和—按钮, 可手动接通和断开步进开关。

液晶显示屏显示实际的cos 。

) AUTO SET模式
可自动设置C/k(灵敏度), PHASE(自动识别接线), DELAY( 开关转换延迟时间自动设置为40秒) , OUTPUT( 自动识别输出数) , SEQUENCE(自动识别序列类型)。

出厂默认目标cos : 1.00
4) MAN SET模式
可手动设置cos ( 目标功率因数) , C/k(控制器灵敏度), PHASE( 相位连
接) , DELAY( 开关转换延迟时间) , OUTPUT( 输出数) , SEQUENCE(序列类型)。

4.参数说明
5.操作界面
6.操作程序。

JKW RF系列低压无功补偿控制器符合标准：J B/T 96631、概述：J KWRF系列无功功率自动补偿控制器，以高速高性能的微处理器为核心器件同时取样3相电压3相电流信号，并提供6种分补+共补补偿方案，12种投切编码方案，用户可通过修改控制参数任意选择，控制参数一经修改永久保存，掉电不丢失。

采用基波功率因数和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波电流谐波干扰不敏感。

适用于交流45Hz-65Hz、0.4KV以下电力系统无功功率补偿的自动控制。

2、功能特点(1)以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。

(2)功率因数测量精度高，显示范围宽。

(3)实时显示基波功率因数(COSφ)。

(4)有12种编码输出方式供用户选择。

(5)最多有6种补偿方案供用户选择。

(6)最多16路输出。

(7)人机界面友好操作方便。

(8)各种控制参数全数字可凋直观使用方便。

(9)具有自动运行与手动运行两种工作方式。

(10)具有过电压和欠电压保护功能。

(11)具有掉电保护功能数据不丢失。

(12)电流信号输入阻抗低≤0.01Ω。

(13)目标功率因数调节范围宽。

(14)具有通讯功能。

(15)具有谐波保护功能。

3、使用条件(1)海拔高度不高于2500米。

(2)环境温度-20℃至+50℃。

(3)空气湿度在40℃时不超过50%，20℃时不超过90%。

(4)周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

(5)安装地点无剧烈震动。

4、技术数据额定工作电压：AC220V±20% 额定工作电流：AC0-5A额定工作频率：45Hz-65Hz 整机消耗功率：10VA欠压保护值：170V 灵敏度：50mA显示：4位红色数码管 防护等级：外壳IP40 外型尺寸：122mm×122mm×99mm开孔尺寸：113mm ×113mm显示功率因数：滞后0.001 -超前0.01静态输出触点容量每路：AC220V7A动态输出容量每路：-12V10mA连接方式：插座接线端子螺丝固定安装方式：嵌入式安装倒齿附件固定5、型号命名T: RS485 通信无:配接触器 静态;F:配复合开关 动态最大回路数:12,16;混补;面板尺寸: 113*113mm;无功功率补偿控制器;162 23 24 25 4 56789 10 11 12 13 14 15 26 27 283 2018 1719 21 227、按键和指示灯1、1-16回路电容器组投切指示。

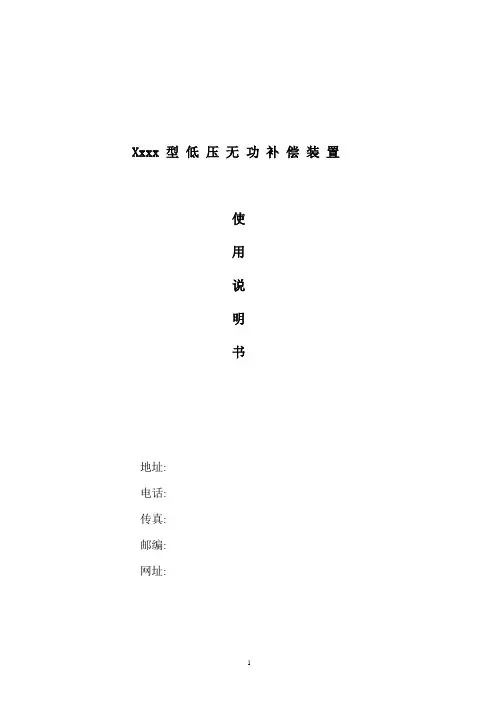

Xxxx 型低压无功补偿装置使用说明书地址:电话:传真:邮编:网址:一、概述xxxx型低压无功补偿装置分为由接触器或复合开关投切的低压自动无功补偿装置和由可控硅投切的低压动态无功补偿装置，该系列装置适用于负荷比较稳定的低压用户的配电系统，无人值守的配电室及箱式变电站的集中补偿。

低压无功补偿装置的技术特点是：投切电容过程涌流小，整机使用寿命长, 维修维护量小,无功补偿响应速度快，可频繁投切。

保护措施齐全，自动化程度高，能在外部故障或停电时自动退出工作，在送电后自动恢复运行。

自投入市场以来，给广大用户带来了明显的经济和社会效益。

使用效益·提高受电功率因数，使之达到国家标准以上，不返送无功。

·可最大限度降低线路和变压器损耗，使配电变压器有效输出容量增加。

·优化用电质量，提高电网运行的安全可靠性。

·在冲击性和波动性负荷处，可减少电压波动及抑制电压闪变，提高电压的稳定性。

·消除电网轻负荷时的无功过剩和电压过高现象。

·模块化结构，组装方便，母线连接无需打孔。

·用户系统存在谐波时，可根据谐波含量选择带滤波型投切模块。

二、低压自动无功补偿装置的组成Xxxx型低压无功补偿装置由隔离开关、电流互感器、避雷器、熔断器、接触器（可控硅或复合开关）、电容器、电抗器、控制器、指示仪表、手/自动转换开关、运行指示灯等元器件组成。

三．技术参数1．产品型号说明Xxxx□-□/□ -□□电抗率（7：7%）投切开关（C：接触器T：晶闸管Z：复合开关）装置的分组数额定容量（kvar）额定电压（kV）投切模块企业代号2．主要技术指标·工作电压： 380VAC·频率：50～60Hz·控制器信号：负载无功功率和功率因数·取样电流：n/5A·灵敏度：≥200mA3．环境条件·环境湿度-20℃—+40℃·海拔高度：≤2000m·相对湿度：＜90％（+25℃时）·户内安装不适用于有火灾和爆炸危险，有严重污秽，化学腐蚀和剧烈振动的场合。

NAD-868系列低压无功补偿控制器使用说明书杭州南德电气有限公司概述产品外形美观大方，安装使用方便。

通过数码管显示和按键实现人机对话。

通过485通讯与NAD-868系列智能电容器连接。

控制物理量为电压、电流、功率因素和无功功率复合型。

采用新型的无功趋势潮流判断算法，特别适用于功率因数变动大的场合。

动作次数少，控制精度高。

一、功能特点1）动态显示配电的各个参数值，参数设置简单快捷，设置的参数断电不丢失。

2）自动检测智能电容器数量及容量等信息，并按电网无功参数控制智能电容器投切。

3）具有过压、欠压、欠流、过温、电压电流谐波保护，当电网参数超过各设定限制时，控制器快速切除已投入的电容器，并闭锁输出，保护电容器安全运行，延长其使用寿命。

4）采用电压、电流，功率因数，无功等综合计算，电压回差参与控制判断，使补偿更精确，防止投切振荡。

5）在动作延时时间内多点采样上述判据值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点单点采样所造成的判断失常，在功率因数变动大的场合，可以准确判断所需补偿的无功功率及补偿方向（投或是切）。

6）具有手动/自动切换功能。

置自动时，根据电压、负荷、功率因数和无功缺额综合因素控制电容器的投入或切除；置手动时，能手动操作电容器的投入或切除，便于出厂调试及快速投切电容。

7）投切原则：相同容量的电容器按投切次数动作，动作次数最少的先动作，不同容量的电容器按无功缺额动作.二、产品型号NAD -868C 口口显示方式:E-数码管，Y-液晶补偿方式：S：共补H：混补产品系列号企业代号二、使用环境相对湿度：20%~90%；环境温度：-25~70℃；海拔高度：≤2000m；无易燃的介质存在，无导电尘埃及腐蚀性气体存在。

三、技术参数1）测量精度：电 压：≤±0.5％（在80%～120%额定电压范围内）；电 流：≤±1.0％（在50%~100%额定电流范围内）；功率因数：≤±1.5％无功功率：≤±2％温 度：≤1℃2）输出方式：通讯式控制输出，控制本公司智能电容器。

低压无功补偿装置调试规程1 范围本操作规程是UNT-GW型高压无功补偿装置的现场操作的使用规范，此规范性引用《中华人民共和国电力法》、《电力系统安全稳定导则》、《国家电网公司电力系统电压质量和无功电力管理规定》等文件，操作前需仔细阅读《UNT-DW使用说明书》和《UNT-LK使用说明书》，需按操作规范严格执行。

2 产品概述UNT-DW系列低压无功补偿装置适用于配变、低压线路或其它需要无功补偿的场合，实现无功自动跟踪补偿。

本产品采用固定补偿和动态补偿相结合的方式，可以实时跟踪电网的运行状态，具有平滑补偿性能和最优的补偿效果。

系统可以有效补偿线路无功功率，保证功率因数的稳定，降低线路损耗，提高变压器、线路的利用率，提高负载端的供电质量。

本产品广泛应用于机械制造、冶金、矿山、化工、建材、油田、港口、生活小区、商业、学校等高低压配电网。

3 低压无功补偿装置调试步骤3.1 电容柜屏体及接线检查1）检查产品内部安装的器件是否完好。

2）柜体的表面喷塑有无破损和划伤。

3）产品内部应焊接部分良好，无开焊。

4）清除装置内部杂物，保持内部清洁。

5）检查产品内部的各部分元件有无进水或受潮。

6）检查一次回路接线，所有连接应该紧固无松动。

7）检查二次回路接线，所有二次回路接线正确紧固。

8）检查产品内部所有器件的保护接地和工作接地状态良好。

9）把产品内部所有固定器件进行检查紧固。

3.2 绝缘检查在对产品上电之前应对产品进行绝缘测试，无问题后方可上电。

1）绝缘电阻验证使用电压500V'的绝缘测量仪器进行绝缘侧量。

注意：拆除柜内二次接线或断开电源空气开关，进行相间、相对地进行绝缘测试。

在对产品上电之前接使用电压500V'的绝缘测量仪器进行绝缘侧量。

注意：带电体之间、带电体与裸露导电部件之间、带电体对地的绝缘电阻不小1000Ώ/V (标称电压)，则此项试验通过。

3.3 接线检查1）检查一次回路接线：引入的A、B、C三相母线，接触良好，连接时相序要符合国标。

5.1、《使用说明书》中的众多图片并非来自工程现场截图，因此所有实时数据均为0，所有曲线显示区尚未有任何曲线的显示，少数状态图标的颜色为人工处理，部分系统参数的设置数据不足参考。

5.2、本设备的操作均在人机界面上进行，《使用说明书》围绕交互界面描述。

5.3系统初始化界面系统上电后的初始界面，维持时间约5秒钟，此间系统进行各种自检和初始化工作。

5.4系统监控界面（参考，略有差异）整个系统工作期间的缺省界面，借此察看系统运行期间的主要技术数据、实时曲线、多种运行状态，并提供多种相关操作的按键接口等。

a)关键数据表1）A、B、C三相高压侧的电压有效值及电流有效值2）A、B、C三相及总有功功率、无功功率及视在功率3）A、B、C三相及总功率因数根据系统控制策略、系统参数的设定值以及系统运行的当前值，数据显示可能呈现不同的背景色（绿色或灰色：正常；黄色：警戒；红色：超限）b)实时曲线1）A、B、C三相及总功率因数实时曲线2）A、B、C三相及总有功功率实时曲线3）A、B、C三相及总无功功率实时曲线单击密码输入框，系统自动弹出密码输入软键盘：正确输入密码后，单击确定，进入系统设置界面：单击某系统参数输入框，系统自动弹出输入软键盘，输入期望的参数，单击软键盘的确定按键，完成本项参数的输入。

同样的方法，完成其它参数的设定。

修改密码操作和参数设置方法类似，连续输入两次相同的字符组合，单击“确认修改”，系统会弹出修改成功界面，否则弹出修改出错，需重新操作。

完成系统参数设定后，单击“保存设置”按键对所设定的参数进行保存。

单击“返回”按键返回“系统监控”界面。

5.6补偿查看界面补偿查看界面主要用以观察系统当前的补偿状况，包括每条补偿支路的投入状况及每条补偿支路的补偿电流。
