excel画横道图快捷方法

众所周知，从事工程建设的，绘制施工进度计划图是一项重要的工作。

现在就让我们一起来看看如何用Excel绘制建设工程进度计划图吧。

建设工程进度计划的表示方法有多种，常用的有“横道图”和“网络图”两类。

先让我们来看看横道图的制作吧。

横道图也称甘特图，是美国人甘特在20世纪20年代率先提出的，在Excel中，可以用“悬浮的条形图”来实现。

Step1 启动Excel2003(其它版本请仿照操作)，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据A1单元格中请不要输入数据，否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域，执行“插入→图表”命令，或者直接按“常用”工具栏上的“图表向导”按钮，启动“图表向导—4步骤之一—型”(如图2)。

填入表格中。

Setp2 切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。

然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。

小技巧：经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了，这样更符合我们的实际情况。

Step3 仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值，具体应根据实际情况确定)；同时，也在“字体”标签中，将字号设置小一些，确定返回。

调整好图表的大小和长宽比例，一个规范的横道图制作完成(图3)。

你也可以利用相应的设置对话框，修改图表的格式、颜色等设置，感兴趣的读者请自己练习设置。

如何利用Excel绘制施工进度横道图
1.打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2.选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4.右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好
去调整，如图所示：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

教你怎样用Excel 画横道图
众所周知，从事工程建设的，绘制施工进度计划图是一项重要的工作。

建设工程进度计划的表示方法有多种，常用的有“横道图”和“网络图”两类。

现在就让我们一起来看看如何用Excel 绘制建设工程进度计划图吧。

横道图也称甘特图，是美国人甘特在20世纪20年代率先提出的，在Excel 中，可以用
“堆积条形图”来实现。

本人用的Excel2007，其他版本操作相似。

先创建一个入下图的数据图表：
具体步骤可看我录制的视频
要点：
1、生成的条形图表可以直接单击横坐标或纵坐标来进行具体设置。

2、视频中用红线框住的数字为日期的序列数值。

比如最小值39488为”放线”的开工日期”1-1″的序列数值，下面的”交叉于”的数值要和最小值相同。

最大值要稍微大于结束日期”2-19″的序列值。

3、日期的序列值可以在”设置单元格格式”中”数字”一项选择”文本”查看。

4、在最后进行调整，比如图表颜色大小，添加标题等。

用EXCEL画横道图，最简单、最实用的办法。

在工程计划和实施中，横道图是有简单、醒目和便于编制等特点，在工程管理工作中被广泛应用。

如何更简单、快捷地绘制横道图呢？是用CAD、project、P3或者其他专业软件？这些软件不是不行，而是都太复杂，而且修改时麻烦，现在我就以XX高速公路XX合同段进度计划为例，用EXCEL来更快更方便地画出横道图。

一、确定横道图的格式，外围框架、工程项目、日期、时间等形式。

确定格式的时候特别要注意每个工程项目需要占3行，为什么？因为我们要把3行看成一个整体，横道图中把中间一行体现为一条线，呵呵，这个线的宽度是不是就是行高，可以随时调了。

下面是我自己已经确定的横道图样式：二、确定好格式以后，就开始进行横道图中最重要的一步：让横道图自动填充，什么办法呢？EXCEL中的自动填充，让介于开始时间和结束时间的单元格显示黑色。

嘿嘿，这样就成了自动了吧？下面我说操作步骤：1、横道图中中间一行填入时间，要和上面工程标尺的时间一致哦，一行填完以后，字体颜色设置为白色，这样就表面上看不见，但是实际有内容了。

2、对这一行进行格式操作，全部选中本行中所有的日期单元格以后，“条件格式”-“突出显示单元格规则”-“介于”在弹出的窗口中，介于起始值肯定是开始时间了，但是不要直接填成日期，要链接，也就是“G62”，终止值为结束时间，也就是“H61”。

3、然后就是设置为：我们选“自定义格式”，“自定义格式”中，把字体设置为黑色，背景填充为黑色。

OK,现在是不是一行已经出来了。

4、下面的我们选中日起行以后直接拉下去效果就出来了。

哈哈。

绘图完毕，调节起来也非常方便吧？前面日期填入以后，后面横道图结果就自动出来了。

5、注意：在下拉的时候是不是拉出来的都和第一行一行啊？这是因为在链接的时候，链接格式为“$G$62”，“$”为绝对引用符号，我们把第一行条件格式中的介于中的“$”去掉，重新拉下来，一切OK，搞定。

教你2分钟用excel画完横道图，保证美观漂亮素材/新浪博客转载请注明出处有好货！！历史消息里大把好货哦还在手工画工程进度计划横道图？学会这几招，保你用EXCEL就可以做出漂亮的横道图，让你的领导从今天开始对你刮目相看！步骤1点插入——图表——自定义类型——管状图步骤2点下一步——数据区域（如选取已做好的表格A1-D20）步骤3确认后--点列——下一步步骤4标题（图标标题-某某工程进度计划；-数值（Y）轴——填计划说明）——点完成步骤5双击工序名称——刻度（选分类次序反转）——确定（字体及其他根据需要调整）步骤6双击日期——刻度（最小值和交叉与都填41105为最先7月15日数值；主要刻度单位为日期7天一标；次要刻度单位1为每天）步骤7双击银色横条——边框、内部全部选无步骤8右键点横条上日期——选清除步骤9双击边缘底色——区域——选无步骤10双击开始前横线——选无，即开始时间横线不显示，只显示持续时间，这才是常规的横道图要看到的东西。

方法也可以选右键单击横道显示出数据系列格式（o）对话框步骤11双击进度横道线——边框、内部选取相同颜色步骤12右键点图中间——图表选项——网格线——选X,Y轴主要网格线步骤13双击工程工序——刻度——选数值（Y)轴置于分类之间步骤14右键点图中间——图表选项——数据表——图例步骤15双击非X\Y轴线上需要改变的字体大小——改字体和大小；根据需要移动表格至中间，说明移到底边，就全部搞定了。

步骤1620行以内插入行和删除行，改变工序名称以及其他相关时间，工程计划会自动生成，无限制行。

项目编号和项目名称填写在一个格内，对齐方式调整不了靠左，调整为左对齐方法为在项目名称栏目后面加空格键填满空，（至闪动光标与项目名称所在单元格右边框重合）。

【投稿及合作咨询】。

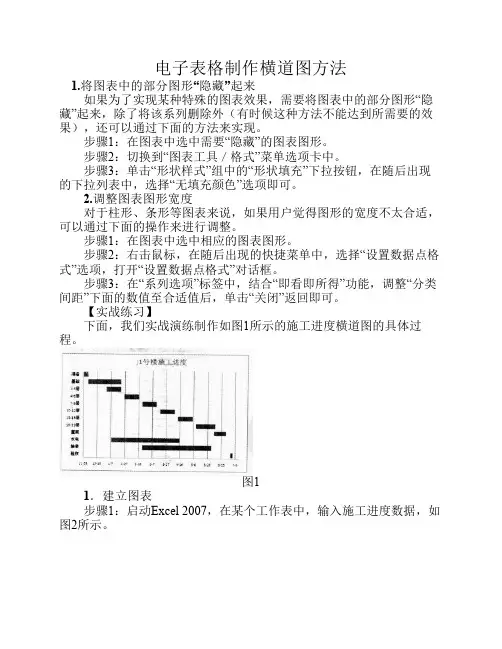

电子表格制作横道图方法　1.将图表中的部分图形“隐藏”起来 如果为了实现某种特殊的图表效果，需要将图表中的部分图形“隐藏”起来，除了将该系列删除外（有时候这种方法不能达到所需要的效果），还可以通过下面的方法来实现。

步骤1：在图表中选中需要“隐藏”的图表图形。

步骤2：切换到“图表工具／格式”菜单选项卡中。

步骤3：单击“形状样式”组中的“形状填充”下拉按钮，在随后出现的下拉列表中，选择“无填充颜色”选项即可。

2.调整图表图形宽度 对于柱形、条形等图表来说，如果用户觉得图形的宽度不太合适，可以通过下面的操作来进行调整。

步骤1：在图表中选中相应的图表图形。

步骤2：右击鼠标，在随后出现的快捷菜单中，选择“设置数据点格式”选项，打开“设置数据点格式”对话框。

步骤3：在“系列选项”标签中，结合“即看即所得”功能，调整“分类间距”下面的数值至合适值后，单击“关闭”返回即可。

【实战练习】 下面，我们实战演练制作如图1所示的施工进度横道图的具体过程。

图1 1．建立图表 步骤1：启动Excel 2007，在某个工作表中，输入施工进度数据，如图2所示。

图2 步骤2：选中A2：C14单元格区域，用“条形图—堆积条形图”图表类型建立一个图表，如图3所示。

图3 2.格式化图表 步骤1：在图表中，单击“开始日期”系列图形，选中它，右击鼠标，在随后出现的快捷菜单中，选择“设置数据点格式”选项，打开“设置数据点格式”对话框。

步骤2：激昂“填充”和“边框颜色”均设置为“无”，单击“关闭”返回。

步骤3：切换到“图表工具/布局”菜单选项卡中，选中图表中的横轴，然后单击“当前所选内容”组中的“设置所选内容格式”按钮，打开“设置坐标轴格式”对话框。

步骤4：在“坐标轴选项”栏目中，选中“最小值/固定”项目，并在后面的方框中输入“39414”；选中“最大值/固定”项目，并在后面的方框中输入数值“39640”；选中“主要刻度单位/固定”项目，并在后面的方框中输入数值“20”；选中“次要刻度单位/固定”项目，并在后面的方框中输入数值“5”.其他采用默认格式。

Excel生成横道图教程在建筑工程中，横道图是一个常见的工具，也称为甘特图。

虽然有很多画横道图的工具或软件可供选择，例如___的project、ccproject网络图绘制软件，甚至可以使用___的Word来绘制。

本文将介绍如何使用___的Excel来画横道图。

首先打开Excel软件，输入需要的开始日期、结束日期和天数。

接下来，在数据区域中选择任意一个单元格，然后在功能区中选择“插入——更多图形条形图——堆积条形图”。

确认后，Excel将自动生成一个条形图。

然而，这个条形图并不是我们想要的。

我们需要继续完善它。

选择刚刚弹出的条线图，然后选择图标工具的设计，再选择数据，将结束日期删掉并确认。

这样，条形图中的结束日期进度条就被删除了。

接下来，选择开始日期，右击并选择“设置数据系列格式”（在Excel 2003等低版本中，双击开始日期即可），然后点击油漆桶，选择“无填充”。

这样开始日期的进度条就会变成透明的。

然后，选择图表选项，选择垂直（类别）轴。

接着，选择坐标轴选项，将逆序类别前面的方框打勾。

在坐标轴选项下，需要填写工程的最早开工日期和竣工验收日期。

在Excel 2007以上版本中，需要填写日期的序列数。

序列数的获取方法有很多，例如以2014-10-3为最小值，2015-1-2为最大值，选择2014-10-3单元格并将其属性改为“常规”，这样单元格就会变成；同理，2015-1-2就变成了.将这两个数字填入最小值和最大值的方框中即可。

最后，将数字——类别改为日期，类型改为2001/3/14或3/14即可完成横道图的绘制。

在工具栏中选择添加图标元素，然后选择数据标签和居中选项，这样在进度条中就可以显示天数。

接着，删除多余的日期即可达到完美效果。

为了解释横道图，我们可以添加一个轴坐标题作为说明。

经过一番努力和尝试，最终达到了理想的效果。

本次教程就到这里结束了。

作为一个小白，我第一次接触横道图，并且第一次使用Excel画它。

如何用excel制作横道图？
文/金成山2020.2.24
很多人对excel并不陌生，经常用它来完成各种图标、计算等工作任务。

在工程领域或相关领域，也有人直接用它的插图功能来制作横道图进度计划，非常方便。

但是，有不少是用手工绘制横道图，这样既不美观，也很耗时。

下面为大家介绍一种利用图表功能即可快速绘制横道图的实用方法，避免了工绘制横线条的环节。

其横道图绘制步骤如下：
1、首先打开excel，输入工作名称、开始时间（从0开始）、施工持续时
间，如图1所示。

2、然后选图1绿框内容后，点菜单栏“插入”，选择堆积条形码，单击，
即可出现图2，右下方出现的图即是横道图的雏形。

图1 工作任务图2 堆积条形图
3、单击图2蓝色条码，右边会出现设置数据列，然后，在其上单击
“填”充并选择“无填充”。

之后出现图3，形成横道图。

图3 正序横道图
4、单击图3左侧工作纵坐标，右边会出现“坐标轴选项”，在下面找到
“逆序”，单击，就变成了横道图进度计划，如图4。

图4 横道图进度计划。

一个小技巧让你利用Excel分分钟做出横道图
今天给正在苦逼地编施工方案的小伙伴们带来的是利用Excel条件规则自动制作甘特图（横道图）的方法，利用条件格式教你分分钟制作出甘特图（横道图）！只需简单几步，简单快速制作出甘特图（横道图）。

创建表格
打开Excel，输入以下内容，可根据自己所需表格情况加以修改。

如图：
条件规则制作甘特图（横道图）
1.选中D2-W6这部分区域（需要填入数据的）；
2.点击条件格式-新建规则，选择使用公式创建规则，输入=AND(D$1>=$B2,D$1<>
操作动图如下：
输入数据，自动生成甘特图（横道图）
如图输入数据，可以看出在表格中会自动生成甘特图（横道图）。

效果如下：
思路：
1.利用Excel条件规则，设置单元格格式，输入公式。

2.输入计划开始和结束日期，促使满足条件规则的单元格显示，自动生成甘特图。

如何利用Excel绘制施工进度横道图？施工进度横道图是一种用于展示一个项目中各项工作进度的图表，它能够直观地展示项目的整体进度，并且帮助管理者更好地掌握项目的进展情况。

本文将介绍如何使用Excel绘制施工进度横道图。

准备工作在绘制施工进度横道图之前，需要做好以下准备工作：1.确定需要展示的工作范围和工作内容。

2.制定各项工作的时间计划。

3.准备绘制横道图所需要的数据，包括工作名称、开始时间、结束时间、工期等信息。

绘制施工进度横道图在准备工作完成后，我们就可以开始绘制施工进度横道图了。

下面我们将一步步地介绍其具体操作流程。

步骤1：新建Excel表格首先，我们需要打开Excel软件，新建一个工作表格。

步骤2：输入数据接下来，我们需要在表格中输入绘制横道图所需的数据。

数据的格式如下：序号工作名称开始时间结束时间工期1 工作1 1月1日1月5日5天2 工作2 1月2日1月6日5天3 工作3 1月4日1月10日7天其中，“工作名称”表示各项工作的名称，“开始时间”和“结束时间”表示各项工作开始和结束的时间，“工期”表示各项工作的耗时。

步骤3：插入横道图在插入横道图之前，我们需要将输入的数据按照以下步骤进行格式调整：1.在序号列、开始时间列和结束时间列中加入公式。

2.在工期列中计算各项工作的耗时。

3.将数据表格中的序号、开始时间、结束时间和工期分别复制到另一个表格中，用于后续绘制横道图所需的数据。

调整完数据格式后，我们就可以开始插入横道图了：1.选中数据表格中的所有数据，包括序号、工作名称、开始时间、结束时间和工期。

2.依次点击“插入”->“条形图”->“横向堆积条形图”。

3.在弹出的“图表工具”中，通过调整图表的样式、颜色和字体等属性，使其更加美观。

绘制完毕后，我们就成功地绘制了施工进度横道图。

施工进度横道图是一种重要的项目管理工具，在项目管理过程中起到了至关重要的作用。

在本文中，我们介绍了如何使用Excel绘制施工进度横道图，并附加了具体的操作步骤。

excel横道图自动生成Excel横道图自动生成Excel是一种功能强大的电子表格软件，广泛应用于数据分析、数据可视化和项目管理等领域。

在项目管理中，横道图是一种常用的工具，可以清晰地展示项目中的各个任务、任务之间的依赖关系以及任务的时间安排。

本文将介绍如何使用Excel自动生成横道图，帮助您更高效地进行项目管理。

横道图是项目管理中常用的一种图表，也被称为甘特图。

通过横道图可以直观地展示项目的进度和任务的分配情况，方便项目经理进行任务调度和资源分配。

通常，横道图由横坐标（时间轴）和纵坐标（任务列表）组成，每个任务占据一定的时间范围，并用条形表示。

任务之间的依赖关系通过箭头表示。

在Excel中，自动生成横道图可以帮助您快速创建和更新横道图，节省时间和精力。

下面将介绍一种简单的方法来实现Excel横道图的自动生成。

首先，您需要在Excel中设置好任务列表和时间轴。

任务列表应包含任务的名称、开始时间、结束时间和任务持续时间等信息。

时间轴可以按天、周、月或其他时间单位进行设置，根据项目的实际情况选择合适的时间单位。

接下来，您可以利用Excel中的“条件格式”功能来设置任务的条形表示。

选择任务的起始列和结束列，然后在条件格式中选择“数据条”格式，并调整颜色和样式等参数，使任务的条形图更加美观和易于区分。

然后，您可以使用Excel中的“画图工具”来添加箭头表示任务之间的依赖关系。

在任务列表中选择起始任务和结束任务的单元格，然后在画图工具中选择“箭头”图形，并将箭头指向结束任务的单元格，以表示任务之间的依赖关系。

最后，您可以将任务列表和时间轴的数据导入到Excel中的“数据透视表”中，然后通过数据透视表来生成横道图。

在数据透视表中，将任务列表放置在行区域，时间轴放置在列区域，并将任务持续时间作为数据区域的值。

然后，在数据透视表中选择合适的图表类型（例如簇状条形图），即可自动生成横道图。

通过以上步骤，您就可以在Excel中自动生成横道图了。

用EXCEL绘制施工进度图之阿布丰王创作众所周知,从事工程建设的,绘制施工进度计划图是一项重要的工作.现在就让我们一起来看看如何用Excel绘制建设工程进度计划图吧.建设工程进度计划的暗示方法有多种,经常使用的有“横道图”和“网络图”两类.先让我们来看看横道图的制作吧.横道图也称甘特图,是美国人甘特在20世纪20年代率先提出的,在Excel中,可以用“悬浮的条形图”来实现.Step1 启动Excel2003(其它版本请仿照把持),仿照图1的格式,制作一份表格,并将有关工序名称、开(完)工时间和工程继续时间等数据填入表格中.A1单位格中请不要输入数据,否则后面制作图表时会呈现毛病.“完成时间”也可以不输入.同时选中A1至C12单位格区域,执行“拔出→图表”命令,或者直接按“经常使用”工具栏上的“图表向导”按钮,启动“图表向导?4步伐之一?图表类型”(如图2).Setp2 切换到“自界说类型”标签下,在“图表类型”下面的列表中,选中“悬浮的条形图”选项,单击“完成”按钮,图表拔出到文档中.然后用鼠标双击图表的纵坐标轴,翻开“坐标轴格式”对话框,切换到“刻度”标签下,选中“分类次第反转”选项；再切换到“字体”标签下,将字号设置小一些,确定返回.小技巧：经过此步把持,图表中有关“工序名称”就按开工顺序从上到下排列了,这样更符合我们的实际情况.Step3 仿照上面的把持,翻开横坐标轴的“坐标轴格式”对话框,在“刻度”标签中,将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值,具体应根据实际情况确定)；同时,也在“字体”标签中,将字号设置小一些,确定返回.调整好图表的年夜小和长宽比例,一个规范的横道图制作完成(图3).你也可以利用相应的设置对话框,修改图表的格式、颜色等设置,感兴趣的读者请自己练习设置.。

Excel中制作横道图的操作方法横道图，它通过图示形象地表示特定项目的活动顺序与持续时间。

在Excel 中，可用用自定义图表类型中的“悬浮的条形图”来快速绘制简单的甘特图。

今天，店铺就教大家在Excel中制作横道图的操作方法。

Excel中制作横道图的操作步骤如下：添加辅助列。

在数据区域原C列左侧插入两列，分别表示以B11单元格中日期为当前进度的各项目已完成和未完成的天数。

如图所示，插入两空列后，在C2单元格中输入公式：=IF($B$11-B2>E2,E2,MIN(E2,MAX($B$11-B2,0)))向下填充公式至C9单元格，该公式获取已完成的天数。

在D2中输入：=E2-C2向下填充至D9单元格，该公式获取未完成的天数。

插入堆积条形图。

选择数据区域中的某个单元格，在功能区中选择“插入→条形图→堆积条形图”，在插入的图表中删除图例，然后在“图表工具-设计”选项卡中选择“选择数据”，弹出“选择数据源”对话框，分别选择不需要的“天数”和“结束日期”系列，单击“删除”按钮删除这两个系列后确定，这时图表如下图：设置图表中相关元素的格式。

双击图表中的“开始日期”系列，弹出“设置数据系列格式”对话框，如果是Excel 2007，可右击该系列，在快捷菜单中选择“设置系列格式”。

在设置图表各相关元素的整个过程中，可不关闭该对话框。

在对话框中选择“填充”选项，选择“无填充”。

这时“开始日期”系列即变为透明，由于纵坐标轴中各项目名称的排列顺序与数据区域中的相反，似乎与习惯不符，可通过下面的方法来改变该顺序。

选择“垂直(类别)轴”，对话框标题自动变为“设置坐标轴格式”，在“坐标轴选项”中勾选“逆序类别”，这时横坐标轴会移动到图表上方，要将其移回图表下方，可在“横坐标轴交叉”区域中选择“最大分类”即可。

再次单击图表中的“水平(值)轴”，在“坐标轴选项”中将“最大值”和“最小值”设置为“固定”，并输入整个工程的开始日期和结束日期，本例中将最小值设置为日期“2011-10-9”，将最大值设置为“2011-11-10”。

如何利用Excel绘制施工进度横道图
1. 打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2. 选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4. 右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好去调整，如图所示：。
