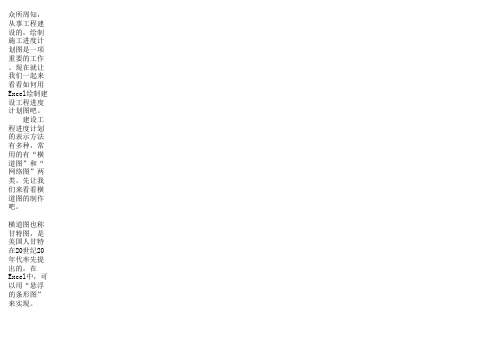

最简单、快捷 用EXCEL画横道图

众所周知，从事工程建设的，绘制施工进度计划图是一项重要的工作。

现在就让我们一起来看看如何用Excel绘制建设工程进度计划图吧。

建设工程进度计划的表示方法有多种，常用的有“横道图”和“网络图”两类。

先让我们来看看横道图的制作吧。

横道图也称甘特图，是美国人甘特在20世纪20年代率先提出的，在Excel中，可以用“悬浮的条形图”来实现。

Step1 启动Excel2003(其它版本请仿照操作)，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据A1单元格中请不要输入数据，否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域，执行“插入→图表”命令，或者直接按“常用”工具栏上的“图表向导”按钮，启动“图表向导—4步骤之一—型”(如图2)。

填入表格中。

Setp2 切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。

然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。

小技巧：经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了，这样更符合我们的实际情况。

Step3 仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值，具体应根据实际情况确定)；同时，也在“字体”标签中，将字号设置小一些，确定返回。

调整好图表的大小和长宽比例，一个规范的横道图制作完成(图3)。

你也可以利用相应的设置对话框，修改图表的格式、颜色等设置，感兴趣的读者请自己练习设置。

利用excel绘制简单的施工进度计划横道图_secret 利用Excel绘制简单的施工进度计划横道图在word中绘制横道图需要利用绘图工具来实现。

在Excel中利用“悬浮的条形图”可以制作简单的横道图。

Step1 启动Excel,仿照图1的格式，制作一份表格，并将有关工序名称、开（完)工时间和工程持续时间等数据填入表格中。

A1单元格中请不要输入数据,否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域，执行“插入？图表”命令,启动“图表向导—4步骤之1-图表类型”（如图2)。

Setp2 切换到“自定义类型"标签下，在“图表类型"下面的列表中,选中“悬浮的条形图”选项，单击“完成"按钮，图表插入到文档中.然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式"对话框，切换到“刻度”标签下，选中“分类次序反转"选项;再切换到“字体"标签下，将字号设置小一些,确定返回。

经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了。

Step3 仿照上面的操作,打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中,将“最小值”和“交叉于”后面的方框中的数值重新设置;同时在“字体”标签中,将字号设置小一些，确定返回。

调整好图表的大小和长宽比例，一个简单的横道图制作完成（图3)。

下面红色部分是赠送的总结计划，不需要的可以下载后编辑删除～2014年工作总结及2015年工作计划(精选)XX年,我工区安全生产工作始终坚持“安全第一,预防为主，综合治理”的方针，以落实安全生产责任制为核心,积极开展安全生产大检查、事故隐患整改、安全生产宣传教育以及安全生产专项整治等活动，一年来，在工区全员的共同努力下,工区安全生产局面良好，总体安全生产形势持续稳定并更加牢固可靠。

一、主要工作开展情况(一)认真开展安全生产大检查，加大安全整治力度.在今年的安全生产检查活动中，工区始终认真开展月度安全检查和日常性安全巡视检查记录,同时顺利完成公司组织的XX年春、秋季安全生产大检查和国家电网公司组织的专项隐患排查工作。

excel怎么画横道图
方式：
1.双击图表中的“开始日期”系列，弹出“设置数据系列格式”对话框，如果是Excel 2007，可右击该系列，在快捷菜单中选择“设置系列格式”。

在设置图表各相关元素的整个过程中，可不关闭该对话框。

在对话框中选择“填充”选项，选择“无填充”。

2.这时“开始日期”系列即变为透明，由于纵坐标轴中各项目名称的排列顺序与数据区域中的相反，似乎与习惯不符，可通过下面的方法来改变该顺序。

选择“垂直（类别）轴”，对话框标题自动变为“设置坐标轴格式”，在“坐标轴选项”中勾选“逆序类别”，这时横坐标轴会移动到图表上方，要将其移回图表下方，可在“横坐标轴交叉”区域中选择“最大分类”即可。

3.再次单击图表中的“水平（值）轴”，在“坐标轴选项”中将“最大值”和“最小值”设置为“固定”，并输入整个工程的开始日期和结束日期，本例中将最小值设置为日
期“2011-10-9”，将最大值设置为“2011-11-10”。

如果是Excel 2007，此处需输入上述两个日期的序列数，分别为“40825”和“40857”。

获取日期序列数的方法有许多，如将包含日期的单元格设置为“常规”即可在单元格中显示该日期的序列数。

4.选择“数字”选项，将日期格式设置为仅显示月日的数字格式。

5.关闭对话框，这时的图表如下图。

横道图：它通过图示形象地表示特定项目的活动顺序与持续时间。

（本文内容由百度知道网友贡献）
本文作者：百度知道知科技。

如何利用Excel绘制施工进度横道图
1.打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2.选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4.右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好
去调整，如图所示：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

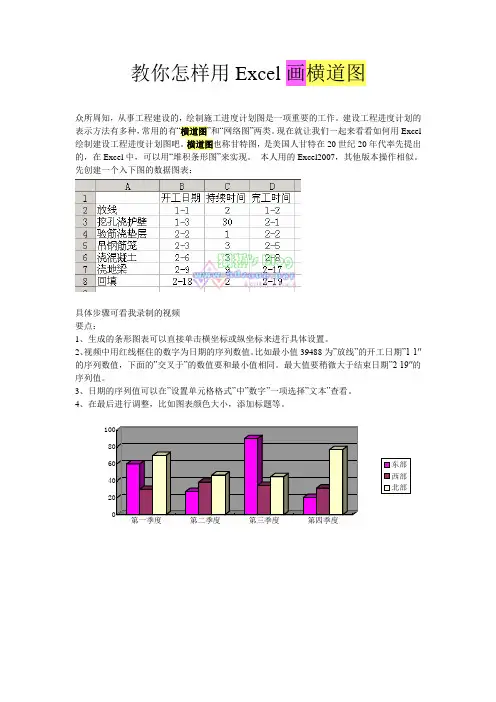

教你怎样用Excel 画横道图
众所周知，从事工程建设的，绘制施工进度计划图是一项重要的工作。

建设工程进度计划的表示方法有多种，常用的有“横道图”和“网络图”两类。

现在就让我们一起来看看如何用Excel 绘制建设工程进度计划图吧。

横道图也称甘特图，是美国人甘特在20世纪20年代率先提出的，在Excel 中，可以用
“堆积条形图”来实现。

本人用的Excel2007，其他版本操作相似。

先创建一个入下图的数据图表：
具体步骤可看我录制的视频
要点：
1、生成的条形图表可以直接单击横坐标或纵坐标来进行具体设置。

2、视频中用红线框住的数字为日期的序列数值。

比如最小值39488为”放线”的开工日期”1-1″的序列数值，下面的”交叉于”的数值要和最小值相同。

最大值要稍微大于结束日期”2-19″的序列值。

3、日期的序列值可以在”设置单元格格式”中”数字”一项选择”文本”查看。

4、在最后进行调整，比如图表颜色大小，添加标题等。

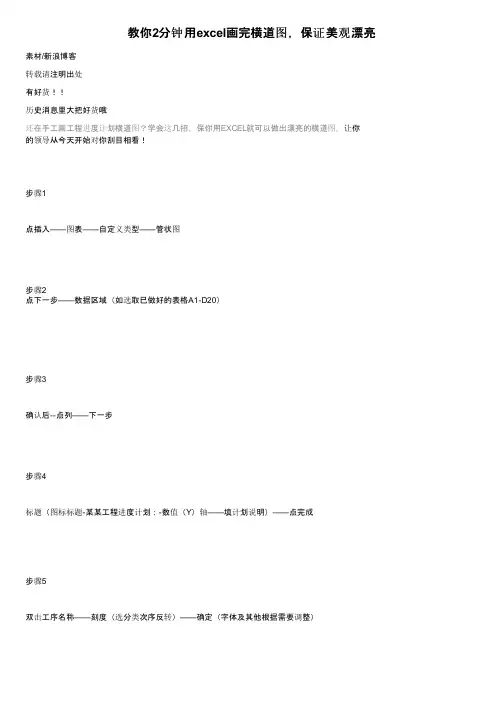

教你2分钟用excel画完横道图，保证美观漂亮素材/新浪博客转载请注明出处有好货！！历史消息里大把好货哦还在手工画工程进度计划横道图？学会这几招，保你用EXCEL就可以做出漂亮的横道图，让你的领导从今天开始对你刮目相看！步骤1点插入——图表——自定义类型——管状图步骤2点下一步——数据区域（如选取已做好的表格A1-D20）步骤3确认后--点列——下一步步骤4标题（图标标题-某某工程进度计划；-数值（Y）轴——填计划说明）——点完成步骤5双击工序名称——刻度（选分类次序反转）——确定（字体及其他根据需要调整）步骤6双击日期——刻度（最小值和交叉与都填41105为最先7月15日数值；主要刻度单位为日期7天一标；次要刻度单位1为每天）步骤7双击银色横条——边框、内部全部选无步骤8右键点横条上日期——选清除步骤9双击边缘底色——区域——选无步骤10双击开始前横线——选无，即开始时间横线不显示，只显示持续时间，这才是常规的横道图要看到的东西。

方法也可以选右键单击横道显示出数据系列格式（o）对话框步骤11双击进度横道线——边框、内部选取相同颜色步骤12右键点图中间——图表选项——网格线——选X,Y轴主要网格线步骤13双击工程工序——刻度——选数值（Y)轴置于分类之间步骤14右键点图中间——图表选项——数据表——图例步骤15双击非X\Y轴线上需要改变的字体大小——改字体和大小；根据需要移动表格至中间，说明移到底边，就全部搞定了。

步骤1620行以内插入行和删除行，改变工序名称以及其他相关时间，工程计划会自动生成，无限制行。

项目编号和项目名称填写在一个格内，对齐方式调整不了靠左，调整为左对齐方法为在项目名称栏目后面加空格键填满空，（至闪动光标与项目名称所在单元格右边框重合）。

【投稿及合作咨询】。

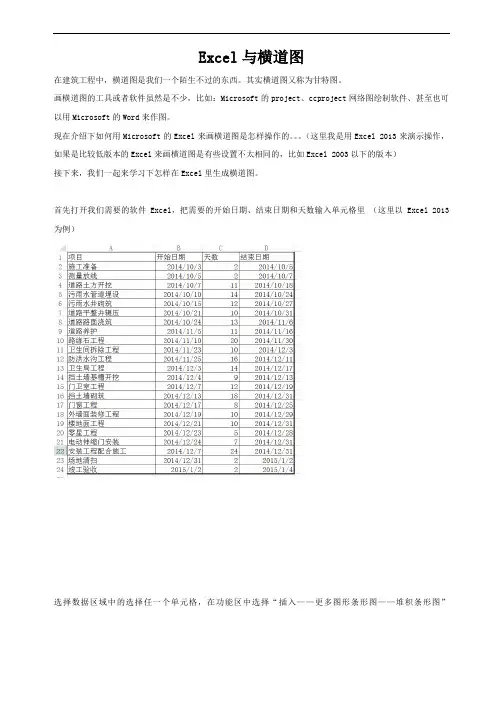

Excel与横道图在建筑工程中，横道图是我们一个陌生不过的东西。

其实横道图又称为甘特图。

画横道图的工具或者软件虽然是不少，比如：Microsoft的project、ccproject网络图绘制软件、甚至也可以用Microsoft的Word来作图。

现在介绍下如何用Microsoft的Excel来画横道图是怎样操作的。

（这里我是用Excel 2013来演示操作，如果是比较低版本的Excel来画横道图是有些设置不太相同的，比如Excel 2003以下的版本）接下来，我们一起来学习下怎样在Excel里生成横道图。

首先打开我们需要的软件Excel，把需要的开始日期、结束日期和天数输入单元格里（这里以Excel 2013为例）选择数据区域中的选择任一个单元格，在功能区中选择“插入——更多图形条形图——堆积条形图”选择堆积条形图确认后，接着就自动生成了条形图。

看到的这个条形图还不是我们想要的，别急，我们继续接下去完善。

选择刚刚弹出的条线图——选择图标工具的设计——选择数据——把结束日期删掉——确认。

这时，条形图里结束日期的进度条被我们删掉了。

选择开始日期——右击——选择设置数据系列格式（Excel 2003等一下版本，双击开始日期即可）然后，点击油漆桶——填充——选择无填充，此时我们会看到开始日期的进度条会变成透明的。

到这里，终于达到事半功倍了。

眼看就要大功告成了。

别高兴这么快，我们继续下一步调整。

选择图表选项——垂直（类别）轴选择坐标轴选项——逆序类别前面的方框把勾打上。

这里说明一下，坐标轴选项下的最小值和最大值都是填数值的，实际要填上的是我们工程的最早的开工日期和竣工验收的日期（这个是基于低版本的做法）Excel 2007以上的要填入日期的序列数。

序列数的获取方法有很多，比如我以2014-10-3（最小值）和2015-1-2（最大值）；选择2014-10-3单元格把它的属性”日期“改为”常规“，这样单元格就会变成41915；同理2015-1-2也就变成42008了。

用EXCEL怎么画施工进度横道图
1.首先，打开excel软件，按照自己的需要把表格先填充好；
2.然后，根据数据内容把表格的数量勾勒出来，合并单元格，并用不同的色块填充。

3.这样就得到这样一个相对比较直观的进度计划表了，但是，这种表只能适用于刚开始规划的时候做计划表用，后面跟进进度的时候就不实用了。

4.下面就把进度条设计成实时跟进工程进度的进度条。

按住ctrl键，把所有进度框选择起来，右键，设置单元格格式，将单元格属性调成百分比格式；然后，保持所有进度框选择情况下，在工具栏里“条件格式”下选“数据条”下面的一种喜欢的样式。

5.接下来，在所有进度框内根据工作量的进度，输入进展程度的数值；数值输入后，框内就出现对应的进度比例条，颜色和样式可以随便调整，这样就得到比较实用的工程进度表了。

（本文内容由百度知道网友贡献）本文作者：百度知道知科技。

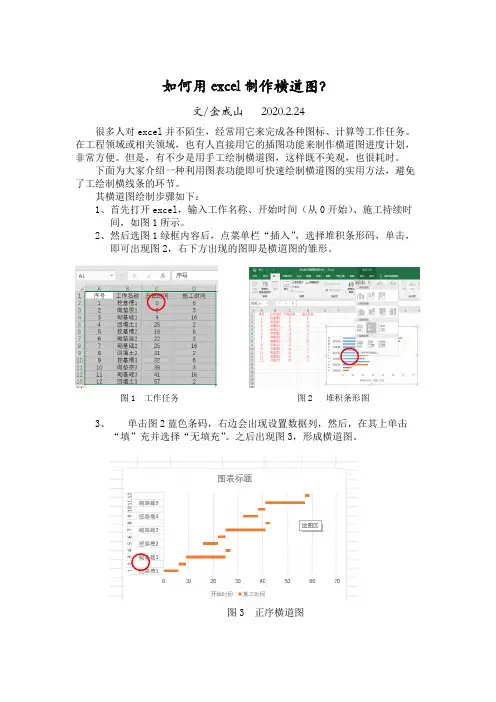

如何用excel制作横道图？
文/金成山2020.2.24
很多人对excel并不陌生，经常用它来完成各种图标、计算等工作任务。

在工程领域或相关领域，也有人直接用它的插图功能来制作横道图进度计划，非常方便。

但是，有不少是用手工绘制横道图，这样既不美观，也很耗时。

下面为大家介绍一种利用图表功能即可快速绘制横道图的实用方法，避免了工绘制横线条的环节。

其横道图绘制步骤如下：
1、首先打开excel，输入工作名称、开始时间（从0开始）、施工持续时
间，如图1所示。

2、然后选图1绿框内容后，点菜单栏“插入”，选择堆积条形码，单击，
即可出现图2，右下方出现的图即是横道图的雏形。

图1 工作任务图2 堆积条形图
3、单击图2蓝色条码，右边会出现设置数据列，然后，在其上单击
“填”充并选择“无填充”。

之后出现图3，形成横道图。

图3 正序横道图
4、单击图3左侧工作纵坐标，右边会出现“坐标轴选项”，在下面找到
“逆序”，单击，就变成了横道图进度计划，如图4。

图4 横道图进度计划。

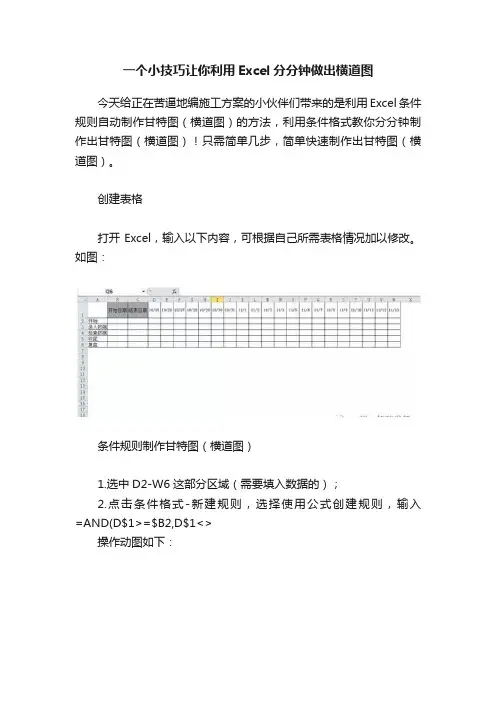

一个小技巧让你利用Excel分分钟做出横道图
今天给正在苦逼地编施工方案的小伙伴们带来的是利用Excel条件规则自动制作甘特图（横道图）的方法，利用条件格式教你分分钟制作出甘特图（横道图）！只需简单几步，简单快速制作出甘特图（横道图）。

创建表格
打开Excel，输入以下内容，可根据自己所需表格情况加以修改。

如图：
条件规则制作甘特图（横道图）
1.选中D2-W6这部分区域（需要填入数据的）；
2.点击条件格式-新建规则，选择使用公式创建规则，输入=AND(D$1>=$B2,D$1<>
操作动图如下：
输入数据，自动生成甘特图（横道图）
如图输入数据，可以看出在表格中会自动生成甘特图（横道图）。

效果如下：
思路：
1.利用Excel条件规则，设置单元格格式，输入公式。

2.输入计划开始和结束日期，促使满足条件规则的单元格显示，自动生成甘特图。

如何利用Excel绘制施工进度横道图？施工进度横道图是一种用于展示一个项目中各项工作进度的图表，它能够直观地展示项目的整体进度，并且帮助管理者更好地掌握项目的进展情况。

本文将介绍如何使用Excel绘制施工进度横道图。

准备工作在绘制施工进度横道图之前，需要做好以下准备工作：1.确定需要展示的工作范围和工作内容。

2.制定各项工作的时间计划。

3.准备绘制横道图所需要的数据，包括工作名称、开始时间、结束时间、工期等信息。

绘制施工进度横道图在准备工作完成后，我们就可以开始绘制施工进度横道图了。

下面我们将一步步地介绍其具体操作流程。

步骤1：新建Excel表格首先，我们需要打开Excel软件，新建一个工作表格。

步骤2：输入数据接下来，我们需要在表格中输入绘制横道图所需的数据。

数据的格式如下：序号工作名称开始时间结束时间工期1 工作1 1月1日1月5日5天2 工作2 1月2日1月6日5天3 工作3 1月4日1月10日7天其中，“工作名称”表示各项工作的名称，“开始时间”和“结束时间”表示各项工作开始和结束的时间，“工期”表示各项工作的耗时。

步骤3：插入横道图在插入横道图之前，我们需要将输入的数据按照以下步骤进行格式调整：1.在序号列、开始时间列和结束时间列中加入公式。

2.在工期列中计算各项工作的耗时。

3.将数据表格中的序号、开始时间、结束时间和工期分别复制到另一个表格中，用于后续绘制横道图所需的数据。

调整完数据格式后，我们就可以开始插入横道图了：1.选中数据表格中的所有数据，包括序号、工作名称、开始时间、结束时间和工期。

2.依次点击“插入”->“条形图”->“横向堆积条形图”。

3.在弹出的“图表工具”中，通过调整图表的样式、颜色和字体等属性，使其更加美观。

绘制完毕后，我们就成功地绘制了施工进度横道图。

施工进度横道图是一种重要的项目管理工具，在项目管理过程中起到了至关重要的作用。

在本文中，我们介绍了如何使用Excel绘制施工进度横道图，并附加了具体的操作步骤。

excel横道图自动生成Excel横道图自动生成Excel是一种功能强大的电子表格软件，广泛应用于数据分析、数据可视化和项目管理等领域。

在项目管理中，横道图是一种常用的工具，可以清晰地展示项目中的各个任务、任务之间的依赖关系以及任务的时间安排。

本文将介绍如何使用Excel自动生成横道图，帮助您更高效地进行项目管理。

横道图是项目管理中常用的一种图表，也被称为甘特图。

通过横道图可以直观地展示项目的进度和任务的分配情况，方便项目经理进行任务调度和资源分配。

通常，横道图由横坐标（时间轴）和纵坐标（任务列表）组成，每个任务占据一定的时间范围，并用条形表示。

任务之间的依赖关系通过箭头表示。

在Excel中，自动生成横道图可以帮助您快速创建和更新横道图，节省时间和精力。

下面将介绍一种简单的方法来实现Excel横道图的自动生成。

首先，您需要在Excel中设置好任务列表和时间轴。

任务列表应包含任务的名称、开始时间、结束时间和任务持续时间等信息。

时间轴可以按天、周、月或其他时间单位进行设置，根据项目的实际情况选择合适的时间单位。

接下来，您可以利用Excel中的“条件格式”功能来设置任务的条形表示。

选择任务的起始列和结束列，然后在条件格式中选择“数据条”格式，并调整颜色和样式等参数，使任务的条形图更加美观和易于区分。

然后，您可以使用Excel中的“画图工具”来添加箭头表示任务之间的依赖关系。

在任务列表中选择起始任务和结束任务的单元格，然后在画图工具中选择“箭头”图形，并将箭头指向结束任务的单元格，以表示任务之间的依赖关系。

最后，您可以将任务列表和时间轴的数据导入到Excel中的“数据透视表”中，然后通过数据透视表来生成横道图。

在数据透视表中，将任务列表放置在行区域，时间轴放置在列区域，并将任务持续时间作为数据区域的值。

然后，在数据透视表中选择合适的图表类型（例如簇状条形图），即可自动生成横道图。

通过以上步骤，您就可以在Excel中自动生成横道图了。

excel表格制作横道图轻轻松松用Excel表格制作横道图首先键入内容，包括:工序、开工时间、持续时间选中，点击菜单栏的“插入”点击“插入”，选中“图表”弹出以下对话框，选择自定义类型图表类型选择悬浮的条形图specifies a method of screening method for the determination of fineness of starch this standard applies to dried into a powder of refined starch. 1, definitions and principles of fineness of starch: starch samples sample screening samples obtained by dividing the weight of the sieve. To sample by dividing the weight of the sieve the sample weight expressed as a percentage of the original weight. Principle: the samples with a sample screen screening, get the sample by dividing the weight of the sieve. 2, instruments and scales: the precision of 0.1g. Sample screen: screen number 100. Step 3, analysis sample preparation: samples should be fully mixed. Sample volume: mix weighing the sample 50g, accurate to 0.1g, evenly pour the sample sieve. Screening: shake the sample sieve evenly, until the screen down so far. Carefully pour out the sample sieve residue on weighing, accurate to 0.1g. Determination of the number: measured on the same sample twice. 4, theresults of the calculation method applied to sample by sample sieve weight expressed as a percentage of the original weight of the sample, as in the formula: x--sample size,%; MO--the original weight of the sample, g; Sift the ML--sample weight of residue on the sieve, g. Such as poor meets the requirements, take the arithmetic mean of the second determination as a result. Results one decimal. 6.2 allowing differential analyst simultaneously or in quick succession for the second determination, the absolute value在这里可以打入标题、选择是否要网格线完成后，得到下图点击Y轴，弹出对话框specifies a method of screening method for the determination of fineness of starch this standard applies to dried into a powder of refined starch. 1, definitions and principles of fineness of starch: starch samples sample screening samples obtained by dividing the weight of the sieve. To sample by dividing the weight of the sieve the sample weight expressed as a percentage of the original weight. Principle: the samples with a sample screen screening, get the sample by dividing the weight of the sieve. 2, instruments and scales: the precision of 0.1g. Sample screen: screen number 100. Step 3, analysis sample preparation: samples should be fully mixed. Sample volume: mix weighing the sample 50g, accurate to 0.1g, evenly pour the sample sieve. Screening: shake the sample sieve evenly, until the screen down so far. Carefully pour out the sample sieve residue on weighing, accurate to 0.1g. Determination of the number: measured on the same sample twice. 4, the results of the calculation method applied to sample by sample sieve weight expressed as a percentage of the original weight of the sample, as in the formula: x--sample size,%; MO--the original weight of the sample, g; Sift the ML--sample weight of residue on the sieve, g. Such as poor meets the requirements, take the arithmetic mean of the seconddetermination as a result. Results one decimal. 6.2 allowing differential analyst simultaneously or in quick succession for the second determination, the absolute value选中“分类次序反转”修改一下字体specifies a method of screening method for the determination of fineness of starch this standard applies to dried into a powder of refined starch. 1, definitions and principles of fineness of starch: starch samples sample screening samples obtained by dividing the weight of the sieve. To sample by dividing the weight of the sieve the sample weight expressed as a percentage of the original weight. Principle: the samples with a sample screen screening, get the sample by dividing the weight of the sieve. 2, instruments and scales: the precision of 0.1g. Sample screen: screen number 100. Step 3, analysis sample preparation: samples should be fully mixed. Sample volume: mix weighing the sample 50g, accurate to 0.1g, evenly pour the sample sieve. Screening: shake the sample sieve evenly, until the screen down so far. Carefully pour out the sample sieve residue on weighing, accurate to 0.1g. Determination of the number: measured on the same sample twice. 4, the results of the calculation method applied to sample by sample sieve weight expressed as a percentage of the original weight of the sample, as in the formula: x--sample size,%; MO--the original weight of the sample, g; Sift the ML--sample weight of residue on the sieve, g. Such as poor meets the requirements, take the arithmetic mean of the second determination as a result. Results one decimal. 6.2 allowingdifferential analyst simultaneously or in quick succession for the second determination, the absolute value点击X轴，弹出对话框修改字体大小修改刻度的最小值，注意“最小值”必须跟“基底(X平面)交叉于(C)”数值保持一致specifies a method of screening method for the determination of fineness of starch this standard applies to dried into a powder of refined starch. 1, definitions and principles of fineness of starch:starch samples sample screening samples obtained by dividing the weight of the sieve. To sample by dividing the weight of the sieve the sample weight expressed as a percentage of the original weight. Principle: the samples with a sample screen screening, get the sample by dividing the weight of the sieve. 2, instruments and scales: the precision of 0.1g. Sample screen: screen number 100. Step 3, analysis sample preparation: samples should be fully mixed. Sample volume: mix weighing the sample 50g, accurate to 0.1g, evenly pour the sample sieve. Screening: shake the sample sieve evenly, until the screen down so far. Carefully pour out the sample sieve residue on weighing, accurate to 0.1g. Determination of the number: measured on the same sample twice. 4, the results of the calculation method applied to sample by sample sieve weight expressed as a percentage of the original weight of the sample, as in the formula: x--sample size,%; MO--the original weight of the sample, g; Sift the ML--sample weight of residue on the sieve, g. Such as poor meets the requirements, take the arithmetic mean of the second determination as a result. Results one decimal. 6.2 allowingdifferential analyst simultaneously or in quick succession for the second determination, the absolute value确定后得到下图，调整一下大小，就OK啦用excel制作横道图就是这么简单，你也可以试试～specifies a method of screening method for the determination of fineness of starch this standard applies to dried into a powder of refined starch. 1, definitions and principles of fineness of starch: starch samples sample screening samples obtained by dividing the weight of the sieve. To sample by dividing the weight of the sieve the sample weight expressed as a percentage of the original weight. Principle: the samples with a sample screen screening, get the sample by dividing the weight of the sieve. 2, instruments and scales: the precision of 0.1g. Sample screen: screen number 100. Step 3, analysis sample preparation: samples should be fully mixed. Sample volume: mix weighing the sample 50g, accurate to 0.1g, evenly pour the sample sieve. Screening: shake the sample sieve evenly, until the screen down so far. Carefully pour out the sample sieve residue on weighing, accurate to 0.1g. Determination of the number: measured on the same sample twice. 4, the results of the calculation method applied to sample by sample sieve weight expressed as a percentage of the original weight of the sample,as in the formula: x--sample size,%; MO--the original weight of the sample, g; Sift the ML--sample weight of residue on the sieve, g. Such as poor meets the requirements, take the arithmetic mean of the second determination as a result. Results one decimal. 6.2 allowing differential analyst simultaneously or in quick succession for the second determination, the absolute value。

如何利用Excel绘制施工进度横道图
1. 打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2. 选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4. 右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好去调整，如图所示：。
