教你用EXCEL绘制精确的横道图

如何利用Excel绘制施工进度横道图
1.打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2.选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4.右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好
去调整，如图所示：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

教你2分钟用excel画完横道图，保证美观漂亮素材/新浪博客转载请注明出处有好货！！历史消息里大把好货哦还在手工画工程进度计划横道图？学会这几招，保你用EXCEL就可以做出漂亮的横道图，让你的领导从今天开始对你刮目相看！步骤1点插入——图表——自定义类型——管状图步骤2点下一步——数据区域（如选取已做好的表格A1-D20）步骤3确认后--点列——下一步步骤4标题（图标标题-某某工程进度计划；-数值（Y）轴——填计划说明）——点完成步骤5双击工序名称——刻度（选分类次序反转）——确定（字体及其他根据需要调整）步骤6双击日期——刻度（最小值和交叉与都填41105为最先7月15日数值；主要刻度单位为日期7天一标；次要刻度单位1为每天）步骤7双击银色横条——边框、内部全部选无步骤8右键点横条上日期——选清除步骤9双击边缘底色——区域——选无步骤10双击开始前横线——选无，即开始时间横线不显示，只显示持续时间，这才是常规的横道图要看到的东西。

方法也可以选右键单击横道显示出数据系列格式（o）对话框步骤11双击进度横道线——边框、内部选取相同颜色步骤12右键点图中间——图表选项——网格线——选X,Y轴主要网格线步骤13双击工程工序——刻度——选数值（Y)轴置于分类之间步骤14右键点图中间——图表选项——数据表——图例步骤15双击非X\Y轴线上需要改变的字体大小——改字体和大小；根据需要移动表格至中间，说明移到底边，就全部搞定了。

步骤1620行以内插入行和删除行，改变工序名称以及其他相关时间，工程计划会自动生成，无限制行。

项目编号和项目名称填写在一个格内，对齐方式调整不了靠左，调整为左对齐方法为在项目名称栏目后面加空格键填满空，（至闪动光标与项目名称所在单元格右边框重合）。

【投稿及合作咨询】。

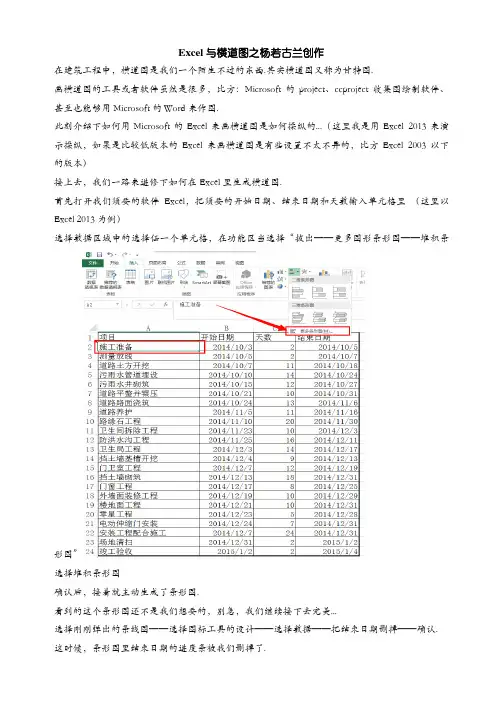

Excel与横道图之杨若古兰创作在建筑工程中，横道图是我们一个陌生不过的东西.其实横道图又称为甘特图.画横道图的工具或者软件虽然是很多，比方：Microsoft的project、ccproject收集图绘制软件、甚至也能够用Microsoft的Word来作图.此刻介绍下如何用Microsoft的Excel来画横道图是如何操纵的...（这里我是用Excel 2013来演示操纵，如果是比较低版本的Excel来画横道图是有些设置不太不异的，比方Excel 2003以下的版本）接上去，我们一路来进修下如何在Excel里生成横道图.首先打开我们须要的软件Excel，把须要的开始日期、结束日期和天数输入单元格里（这里以Excel 2013为例）选择数据区域中的选择任一个单元格，在功能区当选择“拔出——更多图形条形图——堆积条形图”选择堆积条形图确认后，接着就主动生成了条形图.看到的这个条形图还不是我们想要的，别急，我们继续接下去完美...选择刚刚弹出的条线图——选择图标工具的设计——选择数据——把结束日期删掉——确认.这时候，条形图里结束日期的进度条被我们删掉了.选择开始日期——右击——选择设置数据系列格式（Excel 2003等一下版本，双击开始日期即可）然后，点击油漆桶——填充——选择无填充，此时我们会看到开始日期的进度条会酿成透明的.到这里，终究达到事半功倍了.眼看就要大功告成了.别高兴这么快，我们继续下一步伐整...选择图表选项——垂直（类别）轴选择坐标轴选项——逆序类别前面的方框把勾打上.这里说明一下，坐标轴选项下的最小值和最大值都是填数值的，实际要填上的是我们工程的最早的开工日期和竣工验收的日期（这个是基于低版本的做法）Excel 2007以上的要填入日期的序列数...序列数的获取方法有很多，比方我以2014-10-3（最小值）和2015-1-2（最大值）；选择2014-10-3单元格把它的属性”日期“改为”惯例“，如许单元格就会酿成41915；同理2015-1-2也就酿成42008了.把41915和42008填到对应的最小值和最大值的方框里就ok了.这里还要将数字——类别改为日期；类型改为2001/3/14或者是3/14即可.在工具栏里选择添加图标元素——数据标签——居中，如许在进度条里就会显示出天数了.然后，把多余的日期删掉就perfect了...选择天数——右击——字体我们在添加一个轴坐题目作为横道图的说明.经过一番努力和测验考试后，终极达到了理想的后果........本次，简简单单的教程就说到这里了....本教程或许存在着成绩和缺乏.我也只是一个小白，不懂什么，本次是第一次接触画横道图，也是第一次使用Excel来画横道图.随后我把本人经历的和一些操纵顺序记录了上去..但愿对大家当前有一些些帮忙.......如果大家发现有成绩或者缺乏的无望大家多多提议，斧正错误.感谢！！！！！——————————————————————————————————————————The end。

Excel绘制工程横道图
No.1 启动Excel2003(其它版本也一样)，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。

图1
A1单元格中请不要输入数据，否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域，执行“插入→图表”命令，或者直接按“常用”工具栏上的“图表向导”按钮，启动“图表向导—4步骤之一—图表类型”(如图2）
图2
No.2 切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。

然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。

小技巧：
经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了，这样更符合我们的实际情况。

No.3 仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值，具体应根据实际情况确定)；同时，也在“字体”标签中，将字号设置小一些，确定返回。

调整好图表的大小和长宽比例，一个规范的横道图制作完成(图3)。

你也可以利用相应的设置对话框，修改图表的格式、颜色等设置，感兴趣的读者请自己练习设置。

图3。

一个小技巧让你利用Excel分分钟做出横道图
今天给正在苦逼地编施工方案的小伙伴们带来的是利用Excel条件规则自动制作甘特图（横道图）的方法，利用条件格式教你分分钟制作出甘特图（横道图）！只需简单几步，简单快速制作出甘特图（横道图）。

创建表格
打开Excel，输入以下内容，可根据自己所需表格情况加以修改。

如图：
条件规则制作甘特图（横道图）
1.选中D2-W6这部分区域（需要填入数据的）；
2.点击条件格式-新建规则，选择使用公式创建规则，输入=AND(D$1>=$B2,D$1<>
操作动图如下：
输入数据，自动生成甘特图（横道图）
如图输入数据，可以看出在表格中会自动生成甘特图（横道图）。

效果如下：
思路：
1.利用Excel条件规则，设置单元格格式，输入公式。

2.输入计划开始和结束日期，促使满足条件规则的单元格显示，自动生成甘特图。

如何利用Excel绘制施工进度横道图？施工进度横道图是一种用于展示一个项目中各项工作进度的图表，它能够直观地展示项目的整体进度，并且帮助管理者更好地掌握项目的进展情况。

本文将介绍如何使用Excel绘制施工进度横道图。

准备工作在绘制施工进度横道图之前，需要做好以下准备工作：1.确定需要展示的工作范围和工作内容。

2.制定各项工作的时间计划。

3.准备绘制横道图所需要的数据，包括工作名称、开始时间、结束时间、工期等信息。

绘制施工进度横道图在准备工作完成后，我们就可以开始绘制施工进度横道图了。

下面我们将一步步地介绍其具体操作流程。

步骤1：新建Excel表格首先，我们需要打开Excel软件，新建一个工作表格。

步骤2：输入数据接下来，我们需要在表格中输入绘制横道图所需的数据。

数据的格式如下：序号工作名称开始时间结束时间工期1 工作1 1月1日1月5日5天2 工作2 1月2日1月6日5天3 工作3 1月4日1月10日7天其中，“工作名称”表示各项工作的名称，“开始时间”和“结束时间”表示各项工作开始和结束的时间，“工期”表示各项工作的耗时。

步骤3：插入横道图在插入横道图之前，我们需要将输入的数据按照以下步骤进行格式调整：1.在序号列、开始时间列和结束时间列中加入公式。

2.在工期列中计算各项工作的耗时。

3.将数据表格中的序号、开始时间、结束时间和工期分别复制到另一个表格中，用于后续绘制横道图所需的数据。

调整完数据格式后，我们就可以开始插入横道图了：1.选中数据表格中的所有数据，包括序号、工作名称、开始时间、结束时间和工期。

2.依次点击“插入”->“条形图”->“横向堆积条形图”。

3.在弹出的“图表工具”中，通过调整图表的样式、颜色和字体等属性，使其更加美观。

绘制完毕后，我们就成功地绘制了施工进度横道图。

施工进度横道图是一种重要的项目管理工具，在项目管理过程中起到了至关重要的作用。

在本文中，我们介绍了如何使用Excel绘制施工进度横道图，并附加了具体的操作步骤。

电子表格制作横道图方法　1.将图表中的部分图形“隐藏”起来 如果为了实现某种特殊的图表效果，需要将图表中的部分图形“隐藏”起来，除了将该系列删除外（有时候这种方法不能达到所需要的效果），还可以通过下面的方法来实现。

步骤1：在图表中选中需要“隐藏”的图表图形。

步骤2：切换到“图表工具／格式”菜单选项卡中。

步骤3：单击“形状样式”组中的“形状填充”下拉按钮，在随后出现的下拉列表中，选择“无填充颜色”选项即可。

2.调整图表图形宽度 对于柱形、条形等图表来说，如果用户觉得图形的宽度不太合适，可以通过下面的操作来进行调整。

步骤1：在图表中选中相应的图表图形。

步骤2：右击鼠标，在随后出现的快捷菜单中，选择“设置数据点格式”选项，打开“设置数据点格式”对话框。

步骤3：在“系列选项”标签中，结合“即看即所得”功能，调整“分类间距”下面的数值至合适值后，单击“关闭”返回即可。

【实战练习】 下面，我们实战演练制作如图1所示的施工进度横道图的具体过程。

图1 1．建立图表 步骤1：启动Excel 2007，在某个工作表中，输入施工进度数据，如图2所示。

图2 步骤2：选中A2：C14单元格区域，用“条形图—堆积条形图”图表类型建立一个图表，如图3所示。

图3 2.格式化图表 步骤1：在图表中，单击“开始日期”系列图形，选中它，右击鼠标，在随后出现的快捷菜单中，选择“设置数据点格式”选项，打开“设置数据点格式”对话框。

步骤2：激昂“填充”和“边框颜色”均设置为“无”，单击“关闭”返回。

步骤3：切换到“图表工具/布局”菜单选项卡中，选中图表中的横轴，然后单击“当前所选内容”组中的“设置所选内容格式”按钮，打开“设置坐标轴格式”对话框。

步骤4：在“坐标轴选项”栏目中，选中“最小值/固定”项目，并在后面的方框中输入“39414”；选中“最大值/固定”项目，并在后面的方框中输入数值“39640”；选中“主要刻度单位/固定”项目，并在后面的方框中输入数值“20”；选中“次要刻度单位/固定”项目，并在后面的方框中输入数值“5”.其他采用默认格式。
