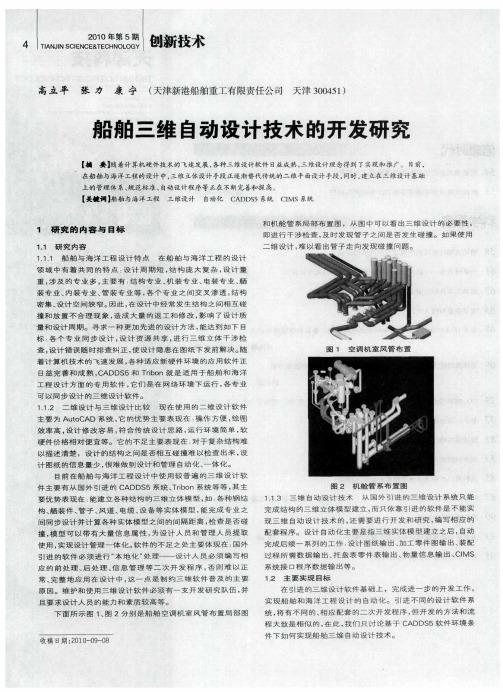

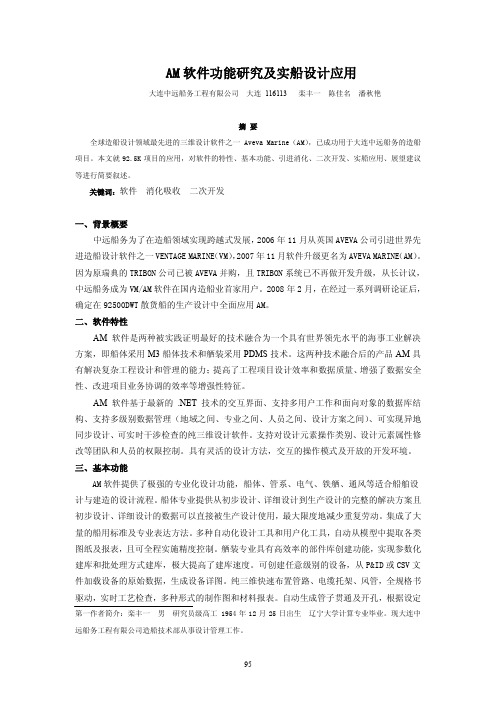

AM软件功能研究及实船设计应用大连中远船务工程有限公司大连116113 栾丰一陈佳名潘秋艳摘要全球造船设计领域最先进的三维设计软件之一Aveva Marine（AM），已成功用于大连中远船务的造船项目。
本文就92.5K项目的应用，对软件的特性、基本功能、引进消化、二次开发、实船应用、展望建议等进行简要叙述。
关键词：软件消化吸收二次开发一、背景概要中远船务为了在造船领域实现跨越式发展，2006年11月从英国AVEVA公司引进世界先进造船设计软件之一VENTAGE MARINE（VM），2007年11月软件升级更名为AVEVA MARINE（AM）。
因为原瑞典的TRIBON公司已被AVEVA并购，且TRIBON系统已不再做开发升级，从长计议，中远船务成为VM/AM软件在国内造船业首家用户。
2008年2月，在经过一系列调研论证后，确定在92500DWT散货船的生产设计中全面应用AM。
二、软件特性AM软件是两种被实践证明最好的技术融合为一个具有世界领先水平的海事工业解决方案，即船体采用M3船体技术和舾装采用PDMS技术。
这两种技术融合后的产品AM具有解决复杂工程设计和管理的能力；提高了工程项目设计效率和数据质量、增强了数据安全性、改进项目业务协调的效率等增强性特征。
AM软件基于最新的.NET技术的交互界面、支持多用户工作和面向对象的数据库结构、支持多级别数据管理（地域之间、专业之间、人员之间、设计方案之间）、可实现异地同步设计、可实时干涉检查的纯三维设计软件。
支持对设计元素操作类别、设计元素属性修改等团队和人员的权限控制。
具有灵活的设计方法，交互的操作模式及开放的开发环境。
三、基本功能AM软件提供了极强的专业化设计功能，船体、管系、电气、铁舾、通风等适合船舶设计与建造的设计流程。
船体专业提供从初步设计、详细设计到生产设计的完整的解决方案且初步设计、详细设计的数据可以直接被生产设计使用，最大限度地减少重复劳动。
龙源期刊网

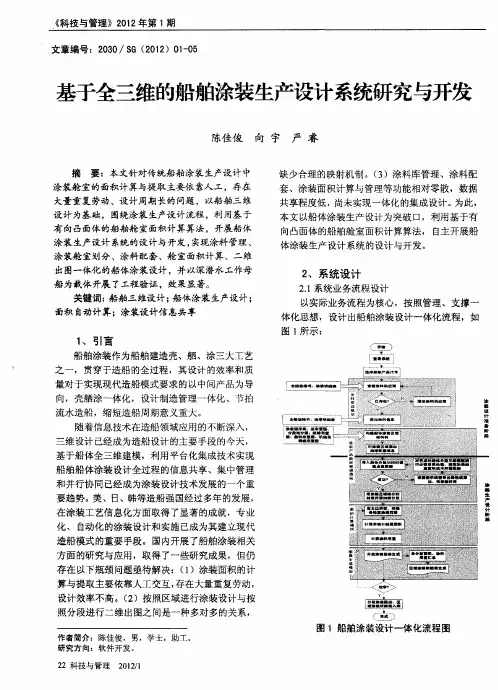

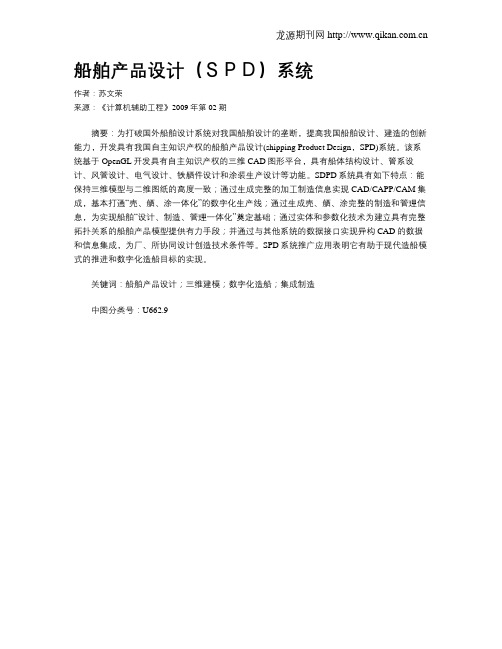

船舶产品设计（ＳＰＤ）系统
作者：苏文荣
来源：《计算机辅助工程》2009年第02期
摘要：为打破国外船舶设计系统对我国船舶设计的垄断，提高我国船舶设计、建造的创新能力，开发具有我国自主知识产权的船舶产品设计(shipping Produet Design，SPD)系统。
该系统基于OpenGL开发具有自主知识产权的三维CAD图形平台，具有船体结构设计、管系设计、风管设计、电气设计、铁舾件设计和涂装生产设计等功能。
SDPD系统具有如下特点：能保持三维模型与二维图纸的高度一致；通过生成完整的加工制造信息实现CAD/CAPP/CAM集成，基本打通“壳、舾、涂一体化”的数字化生产线；通过生成壳、舾、涂完整的制造和管理信息，为实现船舶“设计、制造、管理一体化”奠定基础；通过实体和参数化技术为建立具有完整拓扑关系的船舶产品模型提供有力手段；并通过与其他系统的数据接口实现异构CAD的数据和信息集成，为厂、所协同设计创造技术条件等。
SPD系统推广应用表明它有助于现代造船模式的推进和数字化造船目标的实现。
关键词：船舶产品设计；三维建模；数字化造船；集成制造
中图分类号：U662.9。
CAD在船舶设计中的应用与发展趋势随着计算机技术的迅猛发展，计算机辅助设计（CAD）已经成为现代设计领域中不可或缺的工具。
在船舶设计领域，CAD的应用也越来越广泛，并且对船舶设计质量和效率的提升起到了重要的作用。
本文将探讨CAD在船舶设计中的应用以及未来的发展趋势。
一、CAD在船舶设计中的应用1. 船体设计：CAD可以通过三维建模技术对船体进行精确地测量和建模，包括船体外形、内部结构和设备的布局等。
2. 性能预测：CAD软件可以模拟和预测船体在不同工作条件下的运行性能，如阻力、稳性和航行稳定性等。
这有助于设计师优化船体设计，提高船舶的性能和效率。
3. 系统集成：CAD在船舶设计中还扮演着重要的角色，可以帮助设计师进行各种系统的集成，包括船舶动力系统、船舶控制系统和电子设备等。
4. 制造工艺：CAD软件可以生成详细的制造工艺和生产图纸，确保船舶的各个部件可以精确、高效地制造出来。
5. 船舶维护和保养：CAD在船舶维护和保养领域的应用越来越重要。
通过CAD，可以对船舶的结构和设备进行全面的检查和评估，并制定相应的维护计划。
二、CAD在船舶设计中的发展趋势1. 云计算和大数据：随着云计算和大数据技术的快速发展，船舶设计领域也将受益于这些技术的应用。
云计算可以提供庞大的计算资源，帮助设计师处理大规模的数据和模拟，以实现更精确的设计和预测。
2. 虚拟现实和增强现实：虚拟现实和增强现实技术在船舶设计中的应用也越来越广泛。
通过这些技术，设计师可以在虚拟环境中进行船舶设计和仿真，以实现更直观、高效的设计和评估。
3. 自动化设计：随着人工智能和机器学习的发展，自动化设计在船舶设计中的应用也将越来越普及。
设计师可以利用这些技术，快速生成和优化船舶设计，提高设计效率和质量。
4. 可持续发展：在当前全球环境问题日益严峻的背景下，船舶设计也越来越注重可持续发展。
CAD软件可以帮助设计师进行船舶的能效分析和碳排放评估，以实现更环保和可持续的设计。

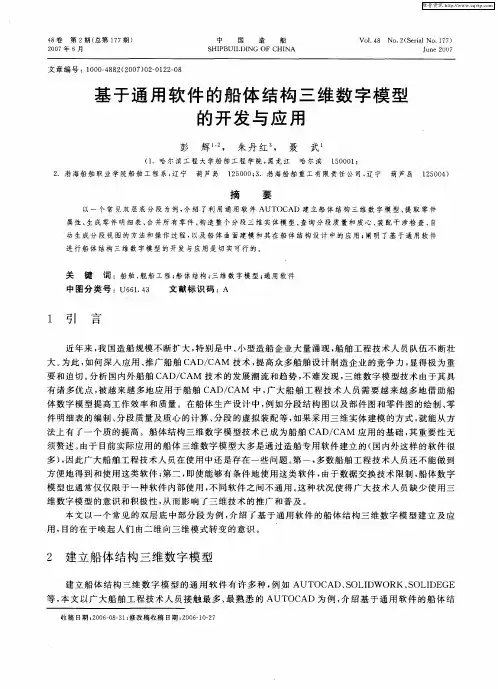

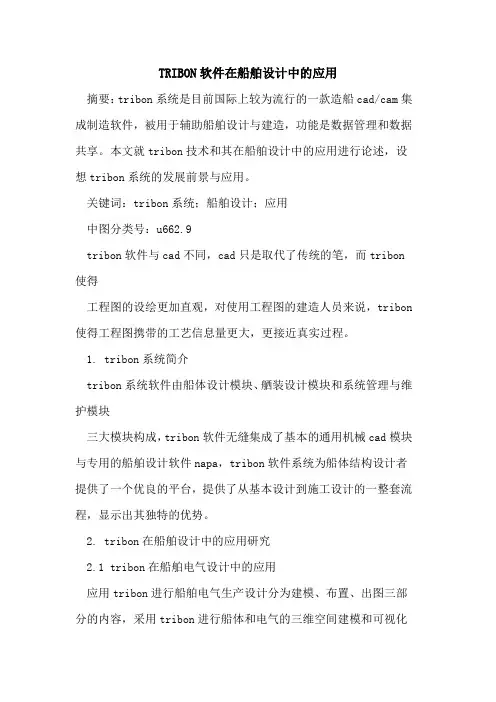

TRIBON软件在船舶设计中的应用摘要：tribon系统是目前国际上较为流行的一款造船cad/cam集成制造软件，被用于辅助船舶设计与建造，功能是数据管理和数据共享。
本文就tribon技术和其在船舶设计中的应用进行论述，设想tribon系统的发展前景与应用。
关键词：tribon系统；船舶设计；应用中图分类号：u662.9tribon软件与cad不同，cad只是取代了传统的笔，而tribon 使得工程图的设绘更加直观，对使用工程图的建造人员来说，tribon 使得工程图携带的工艺信息量更大，更接近真实过程。
1. tribon系统简介tribon系统软件由船体设计模块、舾装设计模块和系统管理与维护模块三大模块构成，tribon软件无缝集成了基本的通用机械cad模块与专用的船舶设计软件napa，tribon软件系统为船体结构设计者提供了一个优良的平台，提供了从基本设计到施工设计的一整套流程，显示出其独特的优势。
2. tribon在船舶设计中的应用研究2.1 tribon在船舶电气设计中的应用应用tribon进行船舶电气生产设计分为建模、布置、出图三部分的内容，采用tribon进行船体和电气的三维空间建模和可视化布置，可以方便的对模型尺寸和位置进行调整，缩短了工作时间。
电气设备以及各种托架、贯通的建立是采用tribon进行电气生产设计的基础，后续的设备布放、电缆托架的布置、干涉检查、工程图纸等都取自三维模型和附属信息，模型的建立要做到准确、详细、全面；在建模前，要有一个统一的空间布置原则，将轮机管系、电气托架、风管等系统在空间上按层次划分，各自在自己的区域上布置，避免空间上的相互干涉；电气设备的图纸版面是根据船厂实际要求设计出来的，尺寸的标注和图框的设计制作是在cad中完成的，但是要经过tribon软件的模型数据库和剖图功能把需要的模型从3个方向剖视出来，再把剖视图导入到cad中出图。
2.2 tribon软件在船舶管路设计中的应用tribon m3系统针对管路设计过程的各阶段分别提供了不同的应用模块来满足设计人员的设计使用要求，tribon软件独特的技术特点构成了船舶管系详细设计和生产设计两个设计阶段的桥梁，确保了管系的二维原理图在三维管系生产设计时，对设备连接和单元布局中最直接、最科学地贯彻二维原理图所定义的管路走向，在完成二维原理图绘制后，在tribon中选择绘图工作窗口，用户在二维舱室布置管路。
领先的3D造船软件FORAN及其应用作者：通力有限公司宋英杰提要：采用先进的3D造船软件并逐步深化其应用，已是国内造船行业的趋势，本文就大型3D造船软件FORAN的功能特点和应用价值进行了概括的阐述，并就国内船舶设计单位和造船厂应用FORAN软件提出了初步建议。
主题词：FORAN 造船设计1. 当前船舶设计的发展趋势和软件应用中的主要问题计算机辅助设计（CAD）技术可以提高船舶设计的效率和质量，已经成为国内造船行业的共识，国内多数骨干研究所和造船厂已经较大范围应用了国际先进水平的3D造船软件，具有代表性的软件是Tribon和CADDS5，经过多年的经验积累和二次开发，应用水平达到了一定的高度，获得了一定的效益，目前正在扩大应用范围；在许多尚未采用3D船舶设计软件的设计单位和造船厂，也已经认识到3D软件的重要性，正在进行软件的策划和考察，以期尽早升级到3D软件上，提高设计水平和竞争能力。
在国际造船业激烈竞争的环境下，我国造船业提出了用15年左右的时间成为世界第一造船大国和造船强国的战略目标。
但目前我国造船行业在设计能力、建造模式、船舶质量、交船周期等方面还有差距，需要逐步提高，尽快赶上世界先进水平。
采用先进的造船模式无疑是实现以上目标的关键。
国内造船业多年来推行的“转模”工作，使船舶企业各级领导和管理者形成了一定要搞转模的共识，先进的造船模式是提高造船竞争力的必由之路，是科技进步的重要课题，也是实现制度创新和技术创新的切入点。
作为首要的支撑技术，采用符合先进理念的设计软件、提高设计水平则是保证转模工作成功的极为重要的环节。
三维产品建模使多用户环境下的船舶设计与建造更加集成化，这意味着如下特征：¾设计人员在一个完全交互的三维图形环境下工作；¾结构和舾装可以平行设计；¾船体外表面、甲板以及舱壁的信息能随时供正在使用该产品模型的设计人员调用；¾在船上某个分段区域的设计人员，可以了解到其他分段区域的信息，不管相邻与否；¾某个分段外舾装的设计人员可以使用产品模型中船体结构中最新的信息；¾最后制造出图时，比如平面制图、管道图以及透视图等，可以自动参照船体外板、甲板、舱壁、框架形式以及任何船舶构件；¾设计人员可以在船厂预先设定的工作目录中选择钢板、型钢以及舾装件；¾设计人员之间可进行数据交换，远程用户之间可同时参与一条船的设计。
船舶制造行业中的三维造船技术使用技巧船舶制造行业一直以来都是工业领域中的核心之一，而随着科技的不断进步与应用，三维造船技术在船舶制造领域中扮演着越来越重要的角色。
本文将探讨船舶制造行业中的三维造船技术使用技巧。
首先，三维造船技术是一种基于虚拟数字模型的船舶设计和制造技术。
使用三维造船技术可以大幅提高船舶设计和制造的效率，减少错误和不必要的成本。
在船舶设计阶段，设计师可以使用三维造船软件来创建和编辑船舶的数字模型。
通过这种方式，设计师可以更好地理解和评估船舶的设计，并及时发现和解决潜在的问题。
此外，三维造船软件还使得设计团队可以实现多人协同设计，提高设计团队的工作效率和沟通效果。
其次，三维造船技术还可用于船舶模拟。
船舶模拟是在虚拟环境下对船舶进行测试和评估的过程。
使用三维造船软件，设计师可以模拟船舶在各种条件下的性能和行为。
通过船舶模拟，设计师能够准确预测船舶的水动力性能，如阻力、稳定性和操纵性，并通过调整船体形状和船舶配重来优化船舶性能。
这样可以避免在实际制造过程中出现设计错误和不必要的更改，提高船舶的设计质量和制造效率。
此外，在船舶制造过程中，三维造船技术也能够提供更准确的制造模型和指导。
传统的船舶制造常常依赖于手工绘图和二维图纸，这种方法容易产生误差和理解偏差，导致制造过程中的问题。
而使用三维造船技术，设计团队可以生成更准确的三维制造模型，制造工人可以直观地理解和操作这些模型。
这样可以减少制造过程中的误差和因误差引起的重工，提高制造效率和质量。
另外，三维造船技术还可用于船舶维护和修理。
船舶在服役过程中会受到不同程度的磨损和损坏，需要进行维护和修理。
使用三维造船技术，维修人员可以在虚拟环境下评估船舶的损坏程度和修理方案，同时制定维修计划和相关材料的清单。
这样可以减少维修过程中的试错成本和维修周期，提高维修效率，降低维修费用。
在使用三维造船技术时，还需注意以下技巧和细节。
首先，准确收集并整理船舶制造所需的数据，包括船舶设计图纸、船舶参数和制造工艺要求等。

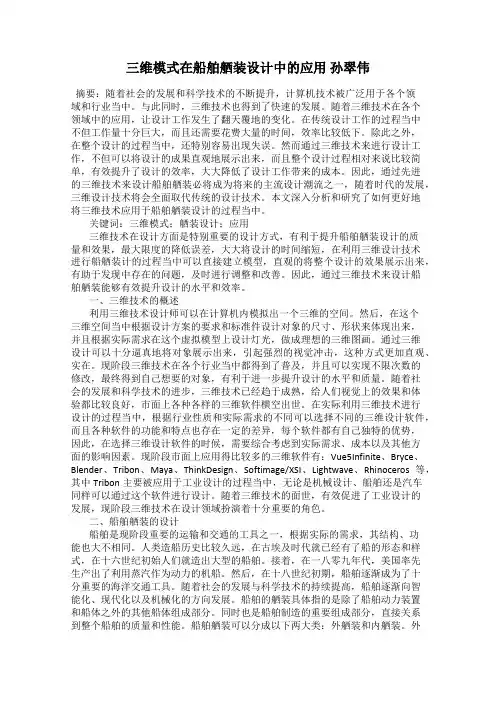

三维模式在船舶舾装设计中的应用孙翠伟摘要：随着社会的发展和科学技术的不断提升，计算机技术被广泛用于各个领域和行业当中。
与此同时，三维技术也得到了快速的发展。
随着三维技术在各个领域中的应用，让设计工作发生了翻天覆地的变化。
在传统设计工作的过程当中不但工作量十分巨大，而且还需要花费大量的时间，效率比较低下。
除此之外，在整个设计的过程当中，还特别容易出现失误。
然而通过三维技术来进行设计工作，不但可以将设计的成果直观地展示出来，而且整个设计过程相对来说比较简单，有效提升了设计的效率，大大降低了设计工作带来的成本。
因此，通过先进的三维技术来设计船舶舾装必将成为将来的主流设计潮流之一，随着时代的发展，三维设计技术将会全面取代传统的设计技术。
本文深入分析和研究了如何更好地将三维技术应用于船舶舾装设计的过程当中。
关键词：三维模式；舾装设计；应用三维技术在设计方面是特别重要的设计方式，有利于提升船舶舾装设计的质量和效果，最大限度的降低误差，大大将设计的时间缩短，在利用三维设计技术进行船舾装计的过程当中可以直接建立模型，直观的将整个设计的效果展示出来，有助于发现中存在的问题，及时进行调整和改善。
因此，通过三维技术来设计船舶舾装能够有效提升设计的水平和效率。
一、三维技术的概述利用三维技术设计师可以在计算机内模拟出一个三维的空间。
然后，在这个三维空间当中根据设计方案的要求和标准件设计对象的尺寸、形状来体现出来，并且根据实际需求在这个虚拟模型上设计灯光，做成理想的三维图画。
通过三维设计可以十分逼真地将对象展示出来，引起强烈的视觉冲击，这种方式更加直观、实在。
现阶段三维技术在各个行业当中都得到了普及，并且可以实现不限次数的修改，最终得到自己想要的对象，有利于进一步提升设计的水平和质量。
随着社会的发展和科学技术的进步，三维技术已经趋于成熟，给人们视觉上的效果和体验都比较良好，市面上各种各样的三维软件横空出世。
在实际利用三维技术进行设计的过程当中，根据行业性质和实际需求的不同可以选择不同的三维设计软件，而且各种软件的功能和特点也存在一定的差异，每个软件都有自己独特的优势，因此，在选择三维设计软件的时候，需要综合考虑到实际需求、成本以及其他方面的影响因素。
FORAN软件在船舶总体设计中的应用涂跃红 邓爱民中国舰船研究设计中心，湖北 武汉430064摘要：采用先进的三维造船软件并逐步深化其应用，已是国内造船行业的趋势，本文介绍了船舶制造三维设计软件FORAN的开发内容、特点及总体设计部分模块的应用情况。
并结合一艘60米级海事巡逻船的施工设计为例，应用FORAN软件进行了三维建模、静水力计算及舱容积算。
关键词：FORAN；三维设计技术；船舶型线建模；船舶性能计算Application of FORAN in Ships General DesignTu Yue-hong Deng Ai-min(China Ship Development and Design Center, Wuhan 430064, China) Abstract: Using advanced 3D shipbuilding software and gradually deepening their applications, is the trend of the domestic shipbuilding industry. This paper introduces the development contents and features of shipbuilding 3D design software FORAN and the application of ships general design modules. And with the working design of a 60 m-class maritime patrol vessel as example, performs 3D ship lines modeling, calculation of static hydraulic and liquid capacity by applying FORAN.Key words：FORAN; 3D design technology; ship lines modeling; calculation of ship performances一、概述计算机辅助设计（CAD）技术可以提高船舶设计的效率和质量，已经成为国内造船行业的共识，国内多数骨干研究所和造船厂已经较大范围应用了国际先进水平的三维造船软件，具有代表性的软件是FORAN、TRIBON、MAXSURF、NAPA和CADDS5等，经过多年的经验积累和二次开发，应用水平达到了一定的高度，获得了一定的效益，目前正在扩大应用范围[1]。
三维模式在船舶舾装设计中的应用摘要：社会经济的持续发展促进了科学技术进步，计算机技术的高度普及，便是整体科技实力提升的标志。
三维技术是计算机技术发展过程中的产物，其功能和价值需要借助计算机设备来得到体现。
随着三维技术应用领域不断扩大，以及应用效果越来越明显，其内容也得到进一步丰富。
现阶段，三维技术在船舶舾装设计中得到很好应用，与传统二维技术相比，效果更为明显。
下面文章将对三维模式在船舶舾装设计中的应用进行探讨。
关键词：船舶舾装设计；三维技术；应用分析引言：作为计算机辅助设计的一种主要手段，三维技术在船舶舾装设计中发挥了重要作用，它为整个舾装设计提供了非常先进和完善的三维设计环境。
与传统二维技术相比，三维技术在设计质量、设计效果、时间、工作量等方面均具有明显优势。
1三维技术概述所谓“三维技术”，是指利用数码合成制作“三维立体”的一项技术，将清晰平面照片或底片扫描进计算机，在利用三维制图软件对数字和配图处理，然后使用高精度彩喷机将作品打印出来，最后通过装裱机完成装裱。
三维技术特点包括：（1）色彩鲜艳，视觉上层次分明。
（2）视觉冲击力强，驻景时间长，令人印象深刻。
（3）图像或图片效果真实、栩栩如生，给人以“物呼之欲出”、“身临其境”之感，艺术欣赏价值高。
随着三维技术逐渐成熟，其功能和价值在各个领域均获得充分发挥，如摄影、广告、展览展示、建筑装饰、旅游、印刷，以及产品包装等。
其中，摄影行业包括儿童摄影、婚纱摄影等；广告行业包括户内外广告和招帖画等；展览展示包括企业形象设计、会展设计等；建筑装饰行业包括酒店、宾馆、居家装饰画等；旅游行业包括旅游纪念画、工艺品等；印刷行业包括立体挂历、贺卡等；产品包装包括烟酒类等高档礼品包装，以及商品防伪标志。
三维技术应用离不开专业软件的支持，随着应用需求越来越强烈，应用标准逐渐提高，基于不同行业内容，三维软件在功能上进行了细致换分，特点不尽相同。
因此在实际应用中，要根据实际工作需要来选择三维软件。
船舶三维设计系统(SPD)的自主开发苏文荣（中国船舶工业集团公司沪东中华造船(集团)有限公司,上海,200136）一、船舶三维设计系统的自主开发的背景改革开放以来20多年，我国造船工业得到了发展迅速。
